各种汽车的传动系统

常见的汽车传动系布置形式及简略特点
1、前置后驱—FR:即发动机前置、后轮驱动，这是一种传统的布置型式。

国内外的大多数货车、部分轿车和部分客车都采用这种车型式。

2、后置后驱—RR:即发动机后置、后轮驱动，在大型客车上多采用这种布置型式，少量微型、轻型轿车也采用这种型式。

发动机后置，使前轴不易过载，并能更充分地利用车箱面积，还可有效地降低车身地板的高度或充分利用汽车中部地板下的空间安置行李，也有利于减轻发动机的高温和噪声对驾驶员的影响。

3、前置前驱—FF:发动机前置、前轮驱动，这种型式操纵机构简单、发动机散热条件好。

但上坡时汽车质量后移，使前驱动轮的附着质量减小，驱动轮易打滑;下坡制动时则由于汽车质量前移，前轮负荷过重，高速时易发生翻车现象。

如今大多数轿车采取这种布置型式。

4、中置后驱—MR：发动机置于前后轴之间，同时使用后轮驱动。

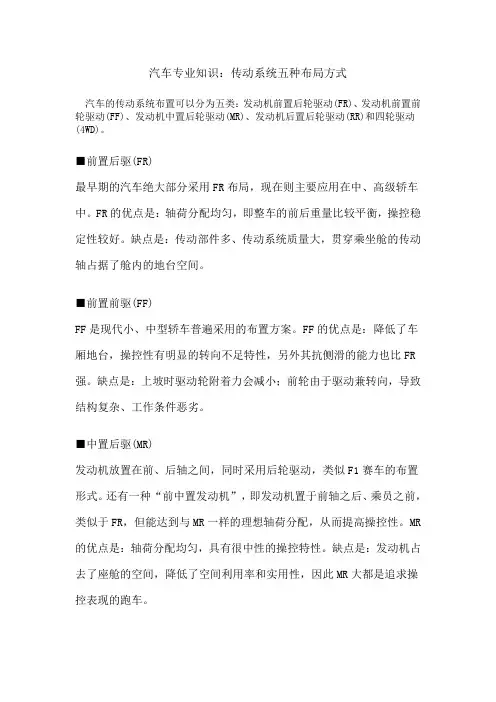

汽车专业知识：传动系统五种布局方式汽车的传动系统布置可以分为五类：发动机前置后轮驱动(FR)、发动机前置前轮驱动(FF)、发动机中置后轮驱动(MR)、发动机后置后轮驱动(RR)和四轮驱动(4WD)。

■前置后驱(FR)最早期的汽车绝大部分采用FR布局，现在则主要应用在中、高级轿车中。

FR的优点是：轴荷分配均匀，即整车的前后重量比较平衡，操控稳定性较好。

缺点是：传动部件多、传动系统质量大，贯穿乘坐舱的传动轴占据了舱内的地台空间。

■前置前驱(FF)FF是现代小、中型轿车普遍采用的布置方案。

FF的优点是：降低了车厢地台，操控性有明显的转向不足特性，另外其抗侧滑的能力也比FR 强。

缺点是：上坡时驱动轮附着力会减小；前轮由于驱动兼转向，导致结构复杂、工作条件恶劣。

■中置后驱(MR)发动机放置在前、后轴之间，同时采用后轮驱动，类似F1赛车的布置形式。

还有一种“前中置发动机”，即发动机置于前轴之后、乘员之前，类似于FR，但能达到与MR一样的理想轴荷分配，从而提高操控性。

MR 的优点是：轴荷分配均匀，具有很中性的操控特性。

缺点是：发动机占去了座舱的空间，降低了空间利用率和实用性，因此MR大都是追求操控表现的跑车。

■后置后驱(RR)早期广泛应用在微型车上，现在多应用在大客车上，轿车上已很少用，但保时捷911的“甩尾”则是因RR出名的。

RR的优点是：结构紧凑，没有沉重的传动轴，也没有复杂的前轮转向兼驱动结构。

缺点是：后轴荷较大，在操控性方面会产生与FF相反的转向过度倾向。

■四轮驱动(4WD)无论上面的哪种布局，都可以采用四轮驱动，以前越野车上应用的最多，但随着限滑差速器技术的发展和应用，四驱系统已能精确地调配扭矩在各轮之间分配，所以高性能跑车出于提高操控性考虑也越来越多采用四轮驱动。

4WD的优点是：四个车轮均有动力，地面附着率最大，通过性和动力性好。

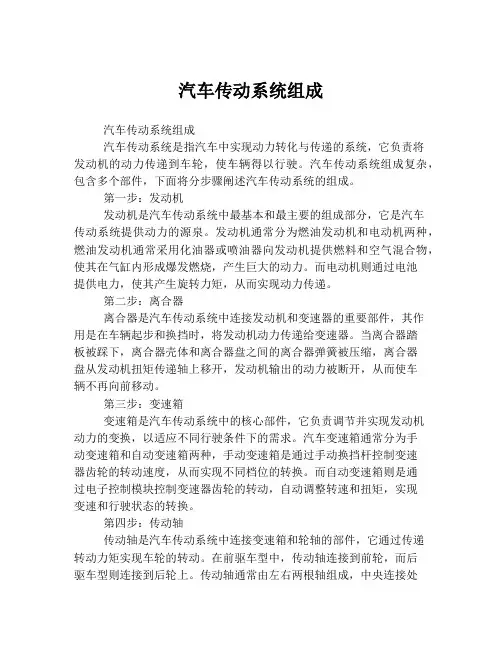

汽车传动系统组成汽车传动系统组成汽车传动系统是指汽车中实现动力转化与传递的系统，它负责将发动机的动力传递到车轮，使车辆得以行驶。

汽车传动系统组成复杂，包含多个部件，下面将分步骤阐述汽车传动系统的组成。

第一步：发动机发动机是汽车传动系统中最基本和最主要的组成部分，它是汽车传动系统提供动力的源泉。

发动机通常分为燃油发动机和电动机两种，燃油发动机通常采用化油器或喷油器向发动机提供燃料和空气混合物，使其在气缸内形成爆发燃烧，产生巨大的动力。

而电动机则通过电池提供电力，使其产生旋转力矩，从而实现动力传递。

第二步：离合器离合器是汽车传动系统中连接发动机和变速器的重要部件，其作用是在车辆起步和换挡时，将发动机动力传递给变速器。

当离合器踏板被踩下，离合器壳体和离合器盘之间的离合器弹簧被压缩，离合器盘从发动机扭矩传递轴上移开，发动机输出的动力被断开，从而使车辆不再向前移动。

第三步：变速箱变速箱是汽车传动系统中的核心部件，它负责调节并实现发动机动力的变换，以适应不同行驶条件下的需求。

汽车变速箱通常分为手动变速箱和自动变速箱两种，手动变速箱是通过手动换挡杆控制变速器齿轮的转动速度，从而实现不同档位的转换。

而自动变速箱则是通过电子控制模块控制变速器齿轮的转动，自动调整转速和扭矩，实现变速和行驶状态的转换。

第四步：传动轴传动轴是汽车传动系统中连接变速箱和轮轴的部件，它通过传递转动力矩实现车轮的转动。

在前驱车型中，传动轴连接到前轮，而后驱车型则连接到后轮上。

传动轴通常由左右两根轴组成，中央连接处的万向节在转弯时能够自由旋转，避免因转弯而产生的转速不匹配问题。

第五步：差速器差速器是汽车传动系统的重要组成部分，它能够解决在行驶过程中左右车轮之间的转速不同所产生的问题。

差速器在车轮转动时，能够将动力传递到两个不同的轮轴上，并能够自动平衡两个轮轴的转速，从而使车辆保持稳定和平衡。

第六步：轮轴和车轮汽车传动系统最终将动力传递到车轮上，使车辆得以行驶。

传动系的结构和组成
传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

离合器：用于切断和连接发动机与变速器之间的动力传递。

变速器：用于改变发动机输出转速和转矩的大小，以适应不同的行驶工况。

万向传动装置：用于将变速器输出的动力传递到驱动轮，同时允许驱动轮在一定范围内相对车架偏转。

主减速器：用于降低变速器输出的转速和增加转矩，以提高车辆的牵引力。

差速器：用于允许左右驱动轮以不同的转速旋转，以适应车辆转弯时内外侧车轮的不同行驶轨迹。

半轴：用于将差速器输出的动力传递到驱动轮。

传动系的各个组成部分协同工作，将发动机的动力有效地传递到驱动轮，实现车辆的行驶。

不同类型的车辆可能会有一些差异，但基本结构和组成大致相同。

传动系的设计和性能对车辆的动力性、燃油经济性和驾驶舒适性等方面都有着重要的影响。

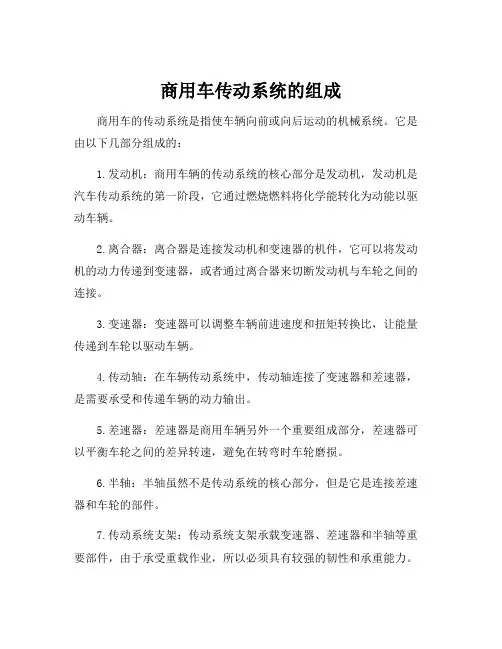

商用车传动系统的组成
商用车的传动系统是指使车辆向前或向后运动的机械系统。

它是由以下几部分组成的：
1.发动机：商用车辆的传动系统的核心部分是发动机，发动机是汽车传动系统的第一阶段，它通过燃烧燃料将化学能转化为动能以驱动车辆。

2.离合器：离合器是连接发动机和变速器的机件，它可以将发动机的动力传递到变速器，或者通过离合器来切断发动机与车轮之间的连接。

3.变速器：变速器可以调整车辆前进速度和扭矩转换比，让能量传递到车轮以驱动车辆。

4.传动轴：在车辆传动系统中，传动轴连接了变速器和差速器，是需要承受和传递车辆的动力输出。

5.差速器：差速器是商用车辆另外一个重要组成部分，差速器可以平衡车轮之间的差异转速，避免在转弯时车轮磨损。

6.半轴：半轴虽然不是传动系统的核心部分，但是它是连接差速器和车轮的部件。

7.传动系统支架：传动系统支架承载变速器、差速器和半轴等重要部件，由于承受重载作业，所以必须具有较强的韧性和承重能力。

总体来说，商用车的传动系统是一个高度协调的机械系统，各个
部件之间密切配合，紧密联系，才能展现出卓越的动力性能和可靠性。

传动系统 第十三章 传动系统概述一、传动系的功用 汽车发动机所发出的动力靠传动系传递到驱动车轮。

传动系具有减速、变速、倒车、中 断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的 正常行驶，并具有良好的动力性和经济性。

二、传动系统的类型及组成 按结构和传动介质分类，传动系具有机械式、液力式、电力式三种类型。

1. 机械传动 机械传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

1 离合器2 变速器 3 万向节 4 驱动桥 7 主减速器 8 传动轴5 差速器 6 半轴图 13-1机械式传动系统的组成及布置示意图2. 液力传动 液力传动 （此处单指动液传动） 是利用液体介质在主动元件和从动元件之间循环流动过 程中动能的变化来传递动力。

液力传动装置串联一个有级式机械变速器， 这样的传动称为液 力机械传动。

图 13-2液力传动系统的组成及布置示意图3. 电力传动 电传动是由发动机驱动发电机发电， 再由电动机驱动桥或由电动机直接驱动带有减速器 的驱动轮。

图 13-2电力传动系统的组成及布置示意图三、机械式传动系的布置形式 汽车布置形式反映发动机、 驱动桥和车身的相互关系， 对汽车的使用性能也有很重要的 影响。

机械传动系的布置型式常见的有以下五种：一种为发动机、离合器、变速器等构成的 整体置于汽车前部，驱动桥也置于汽车前部，称之为前置前驱动，简称为 FF 型（图 3–48a） ； 另一种为发动机、离合器、变速器等构成的整体置于汽车前部，驱动桥则置于汽车后部，称 之为前置后驱动， 简称为 FR 型 （图 3–48b） 第三种是发动机后置后轮驱动 ； （RR） 3–48c） （图 ； 第四种是发动机中置后轮驱动（MR） ；最后一种是全轮驱动（nWD） （图 3–48e） 。

（a）前置前驱（b）前置后驱 图 13-3（c）后置后驱 传动系统布置形式（d）中置后驱（e）四轮驱动第十四章 离合器 第一节 概述一、离合器的基本功用 离合器是汽车传动系统中直接与发动机相连接的部件，其功用为： 1. 在汽车起步时，通过离合器主、从动部分之间的滑磨、转速的逐渐接近，确保汽车 起步平稳。

汽车传动系统的工作原理汽车传动系统是驱动汽车前进的关键部件，它将发动机产生的动力转化为车轮的转动力，从而实现汽车的运动。

汽车传动系统的工作原理十分复杂，涉及到各种机械和电子元件的协同作用。

本文将详细介绍汽车传动系统的工作原理，并分点列出其主要组成部分和功能。

一、主要组成部分1. 发动机：传动系统的源动力，通过燃烧混合气体产生动力。

2. 变速器：用于改变发动机转速和车辆行进速度之间的关系，分为手动变速器和自动变速器两种。

3. 离合器：连接发动机和变速器之间的元件，用于断开和连接发动机的动力传递。

4. 传动轴：将变速器输出的动力传输到车轮上，并带动车辆前进。

5. 差速器：在车轮转速不一致时，调节驱动力的分配，使车轮能够平稳转动。

二、工作原理1. 发动机工作原理：发动机通过燃烧混合气体产生爆发力，将活塞推动，进而带动曲轴转动。

曲轴输出的动力通过连杆和活塞转化为线性运动，然后通过曲轴的转动带动传动系统。

2. 变速器工作原理：变速器可以改变发动机转速和车辆行进速度之间的关系。

手动变速器通过改变齿轮之间的组合来实现速度的变化，而自动变速器则通过液压或电子控制系统来自动调整齿轮组合。

变速器的齿轮间传递动力的方式有直接齿轮传动、经济性齿轮传动和行星齿轮传动等。

3. 离合器工作原理：离合器用于连接和断开发动机的动力传递。

当离合器踏板踩下时，离合器压盖向发动机方向移动，使离合器片与发动机之间的摩擦片脱开，发动机动力不再传递到传动轴；当离合器踏板松开时，离合器压盖松开，摩擦片与发动机之间的摩擦片紧密接触，发动机动力得以传递到传动轴。

4. 传动轴工作原理：传动轴将变速器输出的动力传输到车轮上，并带动车辆前进。

传动轴通常由多个关节和轴段组成，能够适应车轮悬挂的运动。

传动轴通过万向节和轴段的协同作用，将动力从变速器传递到驱动轮。

5. 差速器工作原理：差速器在车轮转速不一致时，能够调节驱动力的分配，使车轮能够平稳转动。

差速器通常由主行星齿轮、副行星齿轮和差速锁等组成。

汽车传动系统传动系统是指将发动机的动力转变为车轮的运动能力的一系列装置和部件，它是汽车的核心部件之一。

传动系统的设计和性能直接影响着汽车的动力性、燃油经济性和行驶舒适性。

本文将从传动系统的组成部分和工作原理两方面进行阐述。

一、传动系统的组成部分传动系统由多个关键部件组成，其中包括：1. 发动机：作为传动系统的动力源，发动机通过燃烧燃料产生的动力输出给传动系统。

2. 变速器：用于改变发动机输出转速和扭矩的装置，常见的变速器包括手动变速器和自动变速器。

3. 离合器：用于实现发动机与变速器之间的连接和分离，使得驱动力能够顺利传递到传动系统中。

4. 传动轴：将发动机的动力传输到驱动轴上，通常由多节轴段组成。

5. 驱动轴：将动力从传动轴传递到车轮，并通过差速器等装置使得车轮能够转动。

6. 轮毂：固定在驱动轴上，支撑和驱动车轮转动的部件。

以上是传动系统的基本组成部分，不同类型的汽车传动系统可能存在细微的差异和其他附属部件。

二、传动系统的工作原理传动系统通过将发动机的动力传递到车轮，实现汽车的行驶。

其工作原理如下：1. 发动机启动后，通过离合器使发动机与变速器连接，发动机输出的动力传递到变速器。

2. 变速器根据驾驶员的操作，通过齿轮的组合和切换来改变发动机输出的转速和扭矩。

3. 经由传动轴，发动机输出的动力传递到驱动轴上。

4. 驱动轴通过差速器等装置将动力分配给车轮，使车轮能够转动。

5. 轮毂固定在驱动轴上，将动力直接传递给车轮，从而推动汽车行驶。

通过以上工作原理，传动系统能够有效地将发动机的动力传递到车轮，使汽车获得足够的动力和扭矩来行驶。

总结：传动系统作为汽车的核心部件之一，起着将发动机动力传递到车轮的关键作用。

它由发动机、变速器、离合器、传动轴、驱动轴和轮毂等组成部分组成，并通过一系列的工作原理实现动力传递。

了解传动系统的组成和工作原理有助于我们更好地理解汽车的运行机制，从而保证车辆的正常运行和维护。

提醒：对于汽车的传动系统，及时的保养和维护至关重要。

汽车传动系统——各类传动的结构图解一、机械式传动系一般组成及布置示意图1.离合器2.变速器3.万向节4.驱动桥5.差速器6.半轴7.主减速器8.传动轴图为传统的发动机纵向安装在汽车前部，后桥驱动的4×2汽车布置示意图。

发动机发出的动力经离合器、变速器、万向传动装置传到驱动桥。

在驱动桥处，动力经过主减速器、差速器和半轴传给驱动车轮。

纵置，，前轮驱动的布置示意图二、发动机前置发动机前置、、纵置1.发动机，2.离合器，3.变速器，4.变速器输入轴，5.变速器输出轴，6.差速器，7.车速表驱动齿轮，8.主减速器从动齿轮发动机前置、纵置，前桥驱动，使得变速器和主减速器连在一起，省掉了它们之间的万向传动装置。

三、典型液力机械传动示意图1.液力变矩器，2.自动器变速器，3.万向传动，4.驱动桥，5.主减速器，6.传动轴液力传动（此处单指动液传动）是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。

液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。

四、静液式传动系示意图1.离合器，2.油泵，3.控制阀，4.液压马达，5.驱动桥，6.油管液压传动也叫静液传动，是通过液体传动介质静压力能的变化来传递能量。

主要由发动机驱动的油泵、液压马达和控制装置等组成。

五、混合式电动汽车采用的电传动1.离合器，2.发电机，3.控制器，4.电动机，5.驱动桥，6.导线电传动是由发动机驱动发电机发电，再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。

汽车传动系统的功用:汽车传动系统图示汽车发动机与驱动轮之间的动力传递装置称为汽车的传动系。

它应保证汽车具有在各种行驶条件下所必需的牵引力、车速,以及保证牵引力与车速之间协调变化等功能，使汽车具有良好的动力性和燃油经济性;还应保证汽车能倒车，以及左、右驱动轮能适应差速要求，并使动力传递能根据需要而平稳地结合或彻底、迅速地分离。

传动系包括离合器、变速器、传动轴、主减速器、差速器及半轴等部分。

4.越野汽车的传动系越野汽车一般为全轮驱动，发动机前置,在变速箱后装有分动器将动力传递到全部车轮上。

目前，轻型越野汽车普遍采用4×4驱动型式，中型越野汽车采用4×4或6×6驱动型式；重型越野汽车一般采用6×6或8×8驱动型式。

5.6.四轮驱动—4WD 无论上面的哪种布局，都可以采用四轮驱动,以前越野车上应用的最多,但随着限滑差速器技术的发展和应用，四驱系统已能精确地调配扭矩在各轮之间分配，所以高性能跑车出于提高操控性考虑也越来越多采用四轮驱动.4WD的优点是:四个车轮均有动力，地面附着率最大，通过性和动力性好。

汽车传动系统的分类机械式传动系机械式传动系结构简单、工作可靠，在各类汽车上得到广泛的应用。

其基本组成情况和工作原理：发动机的动力经离合器1、变速器2、万向节3、传动轴8、主减速器7、差速器5、半轴6传给后面的驱动轮。

并与发动机配合，保证汽车在不同条件下能正常行驶。

为了适应汽车行驶的不同要求，传动系应具有减速增扭、变速、使汽车倒退、中断动力传递、使两侧驱动轮差速旋转等具体作用。

液力传动系.在汽车上，液力传动一般指液传动，即以液体为传动介质，利用液体在主动元件和从动元件之间循环流动过程中动能的变化来传递动力.动液传动装置有液力偶合器和液力变矩器两种。

液力偶合器只能传递扭矩，而不能改变扭矩的大小，可以代替离合器的部分功能，即保证汽车平稳起步和加速，但不能保证在换档时变速器中的齿轮不受冲击.液力变矩器则除了具有液力偶合器的全部功能外，还能实现无级变速，故目前应用得比液力偶合器广泛得多。

第一篇一、传动系统1、定义:位于发动机和驱动车轮之间的动力传动装置。

2、作用:将发动机发出的动力传给驱动车轮1)实现减速增距2)实现汽车变速3)实现汽车倒驶4)必要时中断传动系统的动力传递5) 应使两侧驱动车轮具有差速作用6）变角度传递动力3、机械式传动系统布置方案：1)前置后驱FR ：维修发动机方便,离合变速机构简单，前后轴轴荷分配合理; 需要一根较长传动轴,增加整车质量，影响效率。

——主要用于载货汽车，部分轿车和客车2)前置前驱 FF ：提高舒适性操纵稳定性，操纵机构较简单；结构复杂，前轮轮胎寿命短，爬坡能力差.-—广泛应用于微型中型轿车,中高级高级轿车应用渐多3)后置后驱 RR ：前后轴轴荷分配合理,噪声低,空间利用率高，行李箱体积大；发动机冷却条件较差，发动机离合器变速器机构复杂.——广泛应用于大中型客车4)中置后驱 MR：前后轴轴荷分配合理，能得到客车车厢有效面积最高利用率——广泛应用于赛车5)全轮驱动 nWD：全部为驱动轮——越野车4、液力式传动系统布置方案:优点—-—根据道路阻力变化，自动实现无级变速，使操纵简缺点-——-结构复杂，造价较高,机械效率较低.应用：中高级轿车、部分重型货车（1)动液式(2）静液式:优点A.使汽车平稳的实现无级变速，具有非常理想的特性B.零部件减少，布置方便,增大离地间隙，提高通过性C.用于动力制动,使制动操作轻便缺点：机械效率低、造价高，使用寿命和可靠性不够理想等应用:军用车辆5、电力式传动系统布置方案：优点A.总体布置简化,灵活B.启动及变速平稳，冲击小，延长使用寿命C.有助于提高汽车平均车速D.提高行驶安全性E.操纵简化缺点：A.质量大B.效率低C.消耗较多的有色金属——铜二、离合器1、功用：（1）保证汽车平稳起步；（2)保证传动系统换挡时工作平顺；（3）限制传动系统所承受的最大转矩,防止传动系统过载.2、构造：主动部分、从动部分、压紧机构、操纵机构3、汽车在行驶过程中经常保持动力传递，中断传动只是暂时需要，所以离合器的主动部分和从动部分应经常处于结合状态。

汽车传动系的分类
汽车传动系统是汽车的重要组成部分，它负责把发动机的动力传递给车轮，驱动汽车行驶。

根据传动系统的不同结构和工作原理，汽车传动系统可以分为以下几类：
1.前驱传动系统：前驱车的发动机和变速器都安装在车轮的前方，通过前轮传动的方式将动力传递到车轮，具有一定的便利性和经济性。

2.后驱传动系统：后驱车的发动机和变速器都安装在车轮的后方，通过后轮传动的方式将动力传递到车轮，并具有较好的稳定性和操控性。

3.四驱传动系统：四驱车通过同时驱动四个车轮，能够适应更为恶劣的路况和地形，具有更高的通过性和越野性能。

4.自动变速器传动系统：自动变速器通过液压传动的方式实现换挡，并能够根据车速和转速自动调整挡位，提高驾驶舒适性和经济性。

5.手动变速器传动系统：手动变速器通过手动操纵离合器和换挡杆实现换挡，具有简单可靠、易于维修等特点。

但需要驾驶员具有一定的换挡技巧和经验。

以上是汽车传动系统的一些基本分类，不同的传动系统具有各自的特点和优势，驾驶员可以根据自身需求和喜好选择适合自己的车型。

- 1 -。

汽车传动系统——各类传动结构图解
一.机械式传动系一样组成及布置示用意
1-聚散器 2-变速器 3-万向节 4-驱动桥 5-差速器 6-半轴 7-主减速器 8-传动轴
图为传统的发动机纵向安装在汽车前部，后桥驱动的4×2汽车布置示用意。

发动机发出的动力经聚散器、变速器、万向传动装置传到驱动桥。

在驱动桥处，动力通过主减速器、差速器和半轴传给驱动车轮。

二.发动机前置、纵置，前轮驱动的布置示用意
1-发动机 2-聚散器 3-变速器 4-变速器输入轴 5-变速器输出轴 6-差速器 7-车速表驱动齿轮 8-主减速器从动齿轮
发动机前置、纵置，前桥驱动，使得变速器和主减速器连在一起，省掉了它们之间的万向传动装置。

三.典型液力机械传动示用意
1-液力变矩器 2-自动器变速器 3-万向传动 4-驱动桥 5-主减速器6-传动轴
液力传动（此处单指动液传动）是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。

液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。

四.静液式传动系示用意
1-聚散器 2-油泵 3-操纵阀 4-液压马达 5-驱动桥 6-油管
液压传动也叫静液传动，是通过液体传动介质静压力能的变化来传递能量。

主要由发动机驱动的油泵、液压马达和控制装置等组成。

五.混合式电动汽车采纳的电传动
1-聚散器 2-发电机 3-操纵器 4-电动机 5-驱动桥 6-导线
电传动是由发动机驱动发电机发电，再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。
