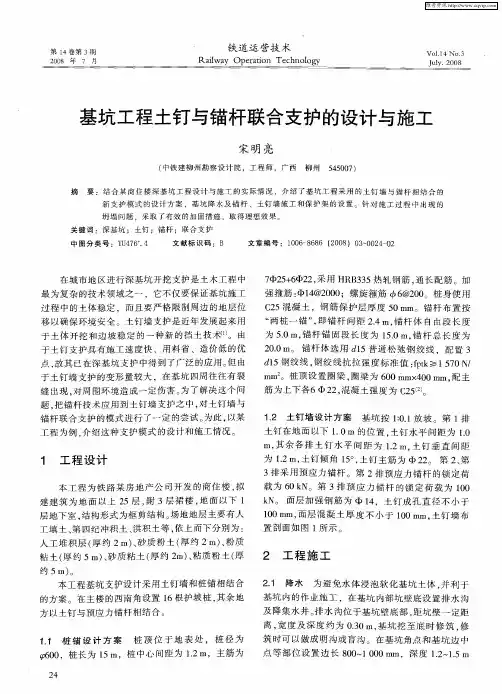

桩锚加土钉墙复合支护施工组织方案一、施工目标1.保证人员安全，确保施工过程中无事故发生。
2.保证工程质量，确保施工完成后的桩锚加土钉墙复合支护具有稳定性和耐久性。
3.保证施工进度，按计划完成复合支护工程。
二、施工准备1.编制详细的施工方案，设计桩锚和土钉的数量、尺寸和布置方式。
2.采购所需材料和设备，如钢筋、钢板、锚杆、土钉、水泥等。
3.组织人员，确定工程班组和各岗位职责。
4.进行现场勘察和测量，确定施工范围和地质情况。
5.制定安全管理方案，包括施工人员的安全教育和安全设备的配备。
三、施工步骤1.清理施工现场，清除障碍物和垃圾。
2.进行土壤开挖，在墙体周围开挖基坑，并按设计要求处理土壤。
3.进行桩锚施工，按设计要求安装锚杆、钢筋和钢板，现浇混凝土。
4.进行土钉施工，按设计要求安装土钉，加固墙体。
5.进行复合支护施工，将土钉与桩锚相连，并进行连接件的焊接、拧紧和检查。
6.进行墙体喷抹，涂刷防水材料和保温材料。
7.进行辅助工程，如安装护坡、排水系统等。
8.进行施工检查和验收，确保工程质量。
四、施工要点1.注意施工人员的安全，配备必要的安全设备，并进行安全教育。
2.严格按照设计要求施工，确保桩锚和土钉的数量、尺寸和布置符合要求。
3.使用合适的材料和设备，确保施工质量。
4.进行施工监测，及时发现并处理施工过程中出现的问题。
5.严格按照施工进度进行施工，确保工程按计划完成。
五、施工方案的风险控制措施1.进行充分的勘察和测量，了解地质情况，选择合适的施工工艺和材料。
2.加强施工现场的管理，保证施工现场的安全和整洁。
3.严格遵守施工规范和操作规程，确保施工质量和工程稳定性。
4.定期组织施工人员进行安全教育和技术培训，提高施工人员的安全意识和技术水平。
5.定期进行施工检查和验收，及时发现和解决存在的问题。
六、施工要求1.施工人员必须持有效证件，并经过专业培训合格。
2.施工现场必须设置警示标志，并配备必要的安全设备和消防设备。
基坑支护施工方案1．土钉墙施工1.1土钉墙施工部署根据整体施工部署，施工区域分为I，II两个区域。
每个区域又分为支护区和中心区。
施工时，首先将第一步土钉高度范围内的土清除，土钉墙施工插入。
组织施工队进行流水施工，以后逐层施工。
1.2施工工艺流程1.3主要施工工序1.3.1修坡基坑开挖作业用挖土机。
预留20～30cm厚人工修整，确保边坡的立面角和坡面的平整度。
当遇有上层滞水影响时，要在坡面上每隔1米插放一根泄水管，以减少滞水对坡面的压力。
1.3.2编扎钢筋网钢筋网按照φ6.5 mm@200×200编制，如遇到边坡土方稳定性差，在修好坡后，先喷射一层混凝土，然后再按正常顺序编扎钢筋网。
上下层的竖向钢筋搭接，长度大于一个网格，以保证钢筋网的整体性，有利于传力。
1.3.3成孔本工程主要采用人工洛阳铲成孔，成孔直径110mm。
在杂填土土层中，人工成孔较困难时，可采用锚杆机成孔，以确保土钉孔的成孔质量。
在成孔过程中，需将孔中的残土清除，确保有效孔深，才能保证下道注浆工艺的质量。
因第五层土钉位于卵石圆砾层中，如人工洛阳铲成孔困难可采用锚杆钻机进行成孔。
1.3.4土钉制作与安放为保证土钉能定位于孔的中心位置，需沿长度每隔2m焊上定位支架，定位支架的高度要确保使锚筋能够居中，注浆管绑在锚筋上。
插筋前应检查锚筋，包括长度、注浆管是否有漏浆等。
插筋时应抬起后部使之与成孔角度相同，徐徐插进，防止碰坏孔壁。
锚筋插入孔后应注意留出锚筋外露部分以满足固定的长度。
1.3.5注浆注浆质量是保证土钉抗拔力的关键。
在施工中必须认真按照设计要求，严格控制配料比，并根据施工需要，在浆液拌制过程中添加早强剂，以确保浆液的流动性和提高早期强度，使土钉早日进入工作状态。
注浆方式为底部注浆，即将注浆管插入孔底（距孔底200mm 左右），浆液从孔底开始向孔口灌填。
注浆一般不少于2次，保证浆液充满锚孔。
向孔内注入浆体的充盈系数必须大于1，必须保证注浆质量。
深基坑支护专项施工方案一、工程概况本工程由武汉海天实业集团有限公司投资兴建，中冶南方工程技术有限公司设计，位于武汉市沌口经济开发区4号地。
该工程南面紧临珠山湖大道，北临海天幸福小城一期住宅小区，东临海天路.本工程为地上18层,地下1层，地上一层为小型商铺，二层及以上为住宅。
地下室为平战结合人防地下室，平时主要用作车库。
总建筑面积为33693。
80m2，其中商业2751 m2，住宅30942。
8m2，建筑首层面积2524.7 m2,人防面积2585.5 m2，建筑总高度为55.7m.建筑层高：地下一层为3.6m。
主体结构1层层高为4.4 m，主体结构2层至18层层高为3。
0m。
楼内设楼梯3部，电梯6部,其中客梯兼消防楼梯3部。
本工程结构类型为框架剪力墙体系，基础类型为人工挖孔桩基础；屋面采用有组织内排水，±0。
000相当于绝对标高27.900m。
框架剪力墙抗震等级：框架为四级，抗震墙为三级。
建筑结构安全等级二级,抗震设防类别为丙类建筑,抗震设防烈度为六度.建筑结构的类别为1类,结构设计使用年限为50年。
防火设计的建筑分类为二类高层，其耐火等级地下为一级，地上为二级。
屋面防水等级为Ⅱ级,防水层耐用年限15年，地下室防水等级为2级,地下室人防等级六级。
本工程建筑场地类别为Ⅱ类场地，场地土类型为中软场地土，地基基础设计等级为甲级.二、基坑支护方案本工程人防地下室基坑开挖深度大部标高为—4.0m,基坑开挖采用机械与人工相结合的方式进行开挖,基坑支护采用土钉墙护壁方式，并分两个阶梯进行土钉墙护壁处理。
依据现场地下水情况，并参照周围环境情况，按照放坡坡度施工要求进行两级阶梯土钉墙护壁施工,两级阶梯放坡开挖宽度以及施工要综合考虑坡度、周围环境情况以及两级阶梯宽度根据设计要求进行护壁施工。
1、土层自然放坡施工依据现场地下水情况,并参照周围环境情况，按照放坡坡度施工要求进行施工。
放坡开挖宽度要综合考虑坡度、周围环境情况以及后面土钉墙施工要求进行施工.2、土钉墙施工土钉墙支护随基坑逐层开挖，逐层进行支护，直至坑底，施工时在基坑开挖坡面，用人工成孔或机械成孔，孔内放锚杆并注入水泥浆，在坡面安装钢筋网,喷射强度等级为C25的混凝土，使土体、土钉锚杆及喷射混凝土面层结合，为深基坑土钉支护。
基坑工程土钉墙施工方案一、施工前准备1. 土钉墙施工前，需根据设计要求对施工现场进行全面勘察，在确认了解现场地质情况、地下管线分布、临时施工设施等基本情况之后，制定详细的施工方案和安全措施。
2. 勘察完毕后，需组织相关技术人员、施工人员进行技术交底和安全培训，确保施工人员具备必要的技术知识和安全意识。
3. 准备施工所需的材料和施工设备，包括土钉、钢筋、灰浆、支护材料、挖掘机械等。
4. 制定并明确施工现场的安全防护措施，确保施工过程中的安全。
5. 准备必要的施工管理和监督人员，以保证整个施工过程的质量和安全。
二、施工工艺1. 开挖基坑：根据土钉墙的设计要求和施工现场的实际情况，采用挖掘机等机械设备进行基坑的开挖。
根据设计要求进行挖土，确保基坑的坡度和深度符合设计要求。
2. 土钉的埋设：在基坑开挖完毕后，需进行土钉的埋设。
根据设计要求确定土钉的埋设位置、深度和间距，使用钻机将土钉埋入基坑土体中。
3. 钢筋的设置：在土钉埋设完成后，需根据设计要求在土钉间钻孔设置钢筋，用于与土钉进行牢固的连接。
在钻孔中加入适量的灰浆，确保钢筋与土钉的牢固连接。
4. 喷浆加固：土钉和钢筋设置完成后，需对土钉墙进行喷浆加固。
选用适量的灰浆将土钉、钢筋和墙面进行固定，以提高土钉墙的整体稳定性和抗压能力。
5. 贴护面层：在喷浆加固完成后，需进行护面层的贴面工作。
可选用防水护面层或其他保护材料对土钉墙进行贴面，以增加土钉墙的抗渗性和防护性能。
6. 边坡加固：在土钉墙施工完成后，需对基坑边坡进行加固处理，以确保基坑的整体稳定性和安全性。
7. 清理施工现场：施工完成后，需对施工现场进行清理，清除杂物和碎石，确保施工现场的整洁和安全。
三、施工注意事项1. 施工过程中需严格按照设计要求进行操作，不得私自改变施工工艺或施工方法。
2. 施工现场需加强安全管理，设置警示标识和安全围挡，确保施工现场的安全。
3. 施工过程中需加强质量管理，对土钉墙的施工质量进行全面检查和验收，确保土钉墙的质量符合设计要求。
第1篇一、工程概况本工程为某住宅小区基坑支护工程，基坑深度为6.0m，基坑周长为200m。
土钉墙结构采用钢筋混凝土土钉墙，土钉材料为HRB400钢筋，土钉长度为8.0m，间距为1.0m×1.0m，锚固长度为5.0m。
本方案旨在为施工人员提供一套科学、合理、安全、高效的基坑支护钢筋土钉施工方案。
二、施工准备1. 技术准备（1）施工人员应熟悉施工图纸、施工方案和施工规范，掌握钢筋土钉施工技术。
（2）组织施工人员参加技术交底，明确施工要求、质量标准和安全措施。
2. 材料准备（1）钢筋：HRB400钢筋，直径φ18mm。
（2）土钉：采用HRB400钢筋加工而成，长度为8.0m，间距为1.0m×1.0m。
（3）水泥：32.5级普通硅酸盐水泥。
（4）砂：中砂，细度模数为2.5-3.0。
（5）石子：碎石，粒径为5-25mm。
（6）外加剂：根据混凝土配合比要求选用。
3. 机械设备准备（1）钢筋加工机械：钢筋切断机、钢筋弯曲机、钢筋调直机等。
（2）土钉施工机械：钻机、搅拌机、泵送设备等。
（3）混凝土搅拌设备：混凝土搅拌站或混凝土搅拌车。
（4）测量设备：全站仪、水准仪、经纬仪等。
（5）安全防护设备：安全帽、安全带、防护眼镜、防护手套等。
三、施工工艺1. 施工顺序（1）测量放线：根据设计图纸和现场实际情况，进行测量放线，确定基坑支护钢筋土钉的位置。
（2）土方开挖：采用分层开挖，每层厚度为1.0m，开挖过程中应保证边坡稳定。
（3）土钉施工：按照设计要求，进行土钉钻孔、锚杆安装、注浆、土钉焊接等工序。
（4）混凝土浇筑：在土钉施工完成后，进行混凝土浇筑，形成土钉墙。
2. 施工要点（1）测量放线：确保放线准确无误，满足设计要求。
（2）土方开挖：分层开挖，注意边坡稳定，防止坍塌。
（3）土钉施工：①钻孔：采用钻机进行钻孔，孔径为φ180mm，孔深为8.0m。
②锚杆安装：将土钉插入孔内，确保锚杆与孔壁紧密接触。
基坑土钉墙支护施工方案一、施工概述土钉墙是一种将钢筋混凝土面板钉安装于土体中，以抵抗土体的外倾力和承受土体的自重等力作用的支护结构。
在基坑工程中，土钉墙支护是常见的支护形式，其具有施工周期短、成本低、效率高等优点。
本文将根据具体工程情况，制定基坑土钉墙支护的施工方案。
二、施工前准备1.编制施工方案和施工图纸，并经相关部门审核；2.准备施工所需的土钉、钢筋、混凝土、设备等材料和设备；3.对施工现场进行勘测，了解地质情况，确定土钉墙支护的具体位置和形式；4.制定施工计划，明确施工步骤和时间节点。
三、主要施工步骤1.土体挖掘和处理（1）根据设计要求，挖掘基坑，并在土体表面清除泥土和杂物；（2）对土体进行加固处理，如采用喷锚、桩基等方法，增强土体的稳定性；（3）清理加固后的土体表面，保持平整和清洁。
2.安装土钉（1）在土钉墙的设计位置进行布置定位桩，并确定土钉墙的轮廓和孔位；（2）钻孔安装土钉，按照设计要求确定土钉的孔径、深度和间距，并保证土钉的安装精度和质量；（3）将土钉焊接或连接到面板上，并保证土钉的连接牢固和结构稳定。
3.浇筑混凝土（1）在土钉墙的表面搭设支撑模板，并对模板进行固定和调整；（2）按照设计要求，在模板内浇筑混凝土，保证混凝土的质量和密实性；（3）待混凝土达到设计标准后，拆除模板，并对混凝土表面进行修整和养护。
4.后续处理（1）对土钉墙进行检查和验收，确保施工质量和安全；（2）根据设计要求进行土钉墙的防水处理和防腐涂装；（3）完成基坑土钉墙支护的所有施工工作，清理施工现场并整理记录。
四、安全措施1.施工前应进行安全教育和技术交底，确保施工人员了解施工工艺和安全操作要求；2.施工现场应设置明显的警示标志和安全通道，保证施工人员和设备的安全；3.施工过程中，应加强监督和检查，及时发现和处理安全隐患；4.施工结束后，对施工现场进行清理和整理，保持环境整洁和安全。
五、总结基坑土钉墙支护施工是一项重要的工程施工内容，对于保障基坑工程的安全和稳定具有重要意义。
目录一、编制依据 (4)1.1 设计依据 (4)1.2 相关技术标准 (4)二、工程概况 (5)2.1工程概况 (5)2.2水文地质及工程地质概况 (5)2.3水文地质条件 (8)三、基坑周边使用条件 (9)3.1 基坑现场现状图片 (9)3.2 地面超载取值 (12)四、支护结构设计 (13)4.1设计依据 (13)4.2方案制定 (13)4.3 基坑安全等级的确定 (15)4.4 基坑支护结构设计参数 (16)4.5其他相关说明和要求 (24)五、支护结构、土方开挖及地下水控制施工要点 (25)5.1 施工场地硬化要求 (25)5.2 地表水疏排要求、地下水控制施工工艺及其质量标准。
(25)5.4 土钉墙工艺流程及其质量标准 (27)5.5 锚杆施工工艺 (29)5.6 质量检验标准 (30)5.7土方开挖原则 (32)5.8土方开挖顺序 (32)5.9坡道设置 (32)5.10机械开挖的技术要求 (33)5.11土方开挖质量保证措施 (33)5.12土方开挖安全措施 (34)5.13土方开挖文明施工与环境保护措施 (35)5.14土方开挖机械配置计算 (35)六、施工组织设计 (37)6.1 施工部署 (37)6.2 施工准备工作及各项资源需要量计划 (40)6.3 临时用水用电组织 (44)6.4 安全施工保证措施 (45)6.5 项目组织机构及施工质量保证措施 (50)6.6 文明施工保证措施 (53)6.7冬、雨季施工方案 (55)6.8 需特殊处理的工序及注意事项 (62)七、基坑监测方案 (63)7.2 监测方法、精度及监测周期 (64)7.3 允许变形值及报警值 (68)7.4 监测仪器设备 (69)7.5 监测成果 (69)7.6 基坑支护结构及周边环境监测点平面布置图。
(71)八、基坑应急预案 (71)8.1 应急预案目的 (71)8.2 方针和原则 (72)8.3 应急救援指挥机构 (72)8.4 通讯和报警的联络方式 (75)8.5 应急救援准备 (76)8.6 突发事件风险分析和预防 (77)8.7 应急预案的启动 (79)8.8事故报告程序 (81)8.9事故救援程序 (82)8.10 应急救援终止和事故后恢复程序 (82)8.11 应急知识培训 (83)附页：计算书进度计划表附图：基坑支护平面布置图基坑支护监测点平面布置图基坑与周边现有建筑物关系平面布置图基坑支护施工剖面图护坡桩配筋图IV-IV、Ⅳ’-Ⅳ’剖面与土钉墙交接部位支护立面图土钉墙面层及钢筋网大样图土钉墙边坡支护施工示意图土方外运路线布置图一、编制依据1.1 设计依据建研地基基础工程有限责任公司提供的岩土工程勘察报告（编号：DK201100603）。
况基坑平均挖深6m，在地道两头集水井处，基坑挖深8.2m，为深基坑作业。
由于基坑周边建筑物众多、管线密集，设计采用排桩锚拉基坑支护结构，以减小对周边构造物的影响。
1．基坑设计说明（1）围护结构类型砼管桩锚拉支护：在东、西两侧出入口外侧（远离道路中心线侧），全长范围内，采用砼管桩锚拉支护。
排桩采用φ500高强预应力砼管桩，设二层（局部三层）φs15.2@3000预应力钢绞线锚拉，坑壁挂φ6@200*200mm钢筋网，喷8cmC20砼面层。
注浆采用C20水泥净浆。
放坡挂网喷锚：横跨道路中心通道及东、西两侧出入口内侧（靠近道路中心线侧）采用放坡挂网喷锚支护。
放坡坡度为1:0.5，墙面为10cm厚C20喷射砼，内配φ8@200*200mm钢筋网。
一、砼管桩锚拉支护施工方案1、结构图示在隧道东西两幅靠近周边建筑物侧，为了保证周边建筑物安全，同时考虑到工期要求，采用高强预应力砼管桩锚拉支护。
管桩采用φ500高强预应力砼预制管桩，间距1.0米，2层（局部3层）预应力钢绞线锚拉。
详细结构见附件3：砼管桩锚拉支护结构剖面图。
2、施工工艺流程图施工准备静压支护管桩施工冠梁基坑开挖至锚索位施工锚索施工下一层直至坑底施工腰梁张拉锁定基坑封底3、工序详述1)施工准备施工放样：施工前，撒石灰放样出管桩外边轴线，按照设计间距定出管桩桩位。
项目技术管理人员应该对已定好的轴线进行复核，根据结构桩位图逐位校核，发现不符合要求的及时纠正。
管桩检验：管桩进场时必须进行查验、测量，按照管桩有关规范对管桩构造要求和设计图纸要求，对所有到场的桩尖进行测量，不满足设计和管桩规范要求的，责令其更换。
桩基摆位：采用山河智能液压静力压桩机ZYJ120型，功率15KW。
施工前对施工场地进行整平压实，桩机移动到相应桩位，垫实、对中、调平。
2)静压管桩用桩机自带吊索将管桩拖拽到桩位附近，慢慢提升使之逐渐垂直，直至脱离地面，人工扶持配合对中，施压固定，调整垂直度在设计要求内，施压压桩直至设计深度。
基坑支护中的“土钉墙”是怎么施工的（配图及方案）？名词解释一、土钉土钉是用来加固或同时锚固现场原位土体的细长杆件。
通常采取土中钻孔置入变形钢筋，即带肋钢筋，并沿孔全长注浆的方法做成土钉。
依靠与土体之间的界面粘结力或摩擦力在土体发生变形的条件下被动受力并主要承受拉力作用。
土钉也可用钢管角钢等作为钉体，采用直接击入的方法置入土中。
二、土钉墙土钉墙（Soil Nail Wall）是一种原位土体加筋技术。
其构造为设置在坡体中的加筋杆件（即土钉或锚杆）与其周围土体牢固粘结形成的复合体，以及面层所构成的类似重力挡土墙的支护结构。
土钉墙墙面坡度不宜大于１：0.1，土钉必须和面层有效连接，应设置通长压筋、承压板或加强钢筋等构造措施，承压板或井字形钢筋应与土钉螺栓连接或钢筋焊接连接。
土钉墙基坑侧壁安全等级宜为二、三级的非软土场地，基坑深度不宜大于１２米。
当地下水位高于基坑底面时，应采取降水或截水措施。
土钉墙属于重力式支护结构。
锚杆支护施工方案一、施工工艺（1）锚杆的构造要求1）锚杆采用HRB335级Φ22钢筋，长度从8.2～１０米。
具体见计算书。
2）锚杆上下排垂直间距1m，水平间距1m。
3）锚杆倾角为12.5°。
4）锚杆锚固体采用水泥砂浆，其强度等级不宜低于M10。
5）喷射混凝土厚度10cm。
6）钢筋网片φ10@100mm×100mm。
7）注浆压力为0.6Mpa，根据具体情况压力可适当提高。
（2）工艺流程1)锚杆施工工艺流程：土方开挖→修整边壁→测量、放线→钻机就位→接钻杆→校正孔位→调整角度→钻孔（接钻杆）→钻至设计深度→插锚杆→压力灌浆养护→裸露主筋除锈→上横梁2）喷射混凝土面层施工工艺流程：立面子整→焊接钢筋网片→干配混凝土料→依次打开电、风、水开关→进行喷射混凝土作业→混凝土面层养护。
（3）操作工艺1）边坡开挖锚杆支护应按设计规定分层、分段开挖，做到随时开挖，随时支护，随时喷混凝土，在完成上层作业面的喷射混凝土以前，不得进行下一层土的开挖。
目录一、编制依据及原则 (3)1、编制依据 (3)2、编制原则 (3)3、本工程依据规范 (3)二、工程概况 (5)1、工程概况 (5)2、工程地质及水文地质条件 (5)三、基坑降水工程设计方案 (7)1、基槽降水设计目的及原则 (8)2、降水方案分析 (9)3、管井围降计算原理 (9)4、降水井设计结果 (11)5、基坑降水辅助措施 (12)6、排水方案设计 (13)7、基坑降水对周边环境的影响与防治 (13)8、降水工程的终止 (13)四、基坑支护工程设计方案 (14)1、基坑支护设计 (14)2、基坑变形观测设计 (14)3、土钉墙施工的关键控制点 (16)4、锚索施工的关键控制点 (17)五、施工管理目标及承诺 (20)1、质量目标及承诺 (20)2、工期目标及承诺 (20)3、文明施工与环境保护目标及承诺 (20)4、安全施工目标及承诺 (20)六、主要工程量统计 (20)七、工程重点、难点分析及对策 (21)八、分部分项工程专项施工方案 (26)1、施工测量专项施工方案 (26)2、基坑降水施工专项方案 (27)3、基坑支护专项施工方案 (31)4、土方挖运专项施工方案 (35)5、基坑应急措施及补救、维护方案 (37)6、保证临近建筑物和市政公用设施安全使用的措施方案 (41)九、质量管理体系及保证措施 (42)1、质量管理目标 (42)2、质量管理方法 (42)3、质量管理体系组织机构 (42)4、质量保证措施 (43)5、本工程专项质量保证措施 (47)十、施工总体进度计划及保证措施 (48)1、施工总体进度计划管理体系 (48)2、施工计划开、竣工日期和施工进度计划 (49)3、总进度计划保证措施 (49)十一、安全施工管理体系及保证措施 (55)1、安全施工管理目标 (55)2、安全施工管理体系 (55)3、安全施工保证措施 (56)4、本工程安全保证措施要点 (60)十二、应急预案 (61)1、建立紧急情况预警机制 (61)2、建立应急组织体系 (61)3、应急程序 (63)4、紧急情况预案 (66)十三、文明施工与环境保护措施 (74)1、文明施工与环境保护管理目标 (74)2、文明施工与环境保护管理体系 (74)3、文明施工措施 (74)4、绿色环保措施 (76)5、防扰民/民扰措施 (77)十四、雨季施工措施 (78)1、雨季施工措施 (78)一五、现场组织管理机构 (81)十六、主要设备、材料、劳动力计划 (94)十七、与各方的配合 (96)附：1、计算书2、施工图一、编制依据及原则1、编制依据（1）北京市勘察设计研究院有限公司提供的《中关村国际生命医疗园A-5地块办公商业综合楼岩土工程勘察报告》；（2）招标人提供的《中关村国际生命医疗园A-5地块办公商业综合楼地下二层结构基础平面图》等电子版文件；（3）现行国家、地方及行业规范。
2、编制原则（1）充分准备、合理安排，科学严谨的组织开展设计工作，从设计上确保本项目工程质量、工期、安全目标的实现。
（2）以ISO2000质量管理体系为标准，以现代化科技为手段，合理组织，抓住本工程设计重点，坚持PDCA循环，合理安排，确保本工程设计科学合理。
（3）精心编制，严格遵循现行国家及行业规范及质量评定验收标准，保证工程质量，以合格的工程质量和优质的服务满足该项目的要求。
3、本工程依据规范二、工程概况1、工程概况工程名称：中关村国际生命医疗园A-5地块办公商业综合楼降水、土方挖运及基坑支护工程工程地点：北京市昌平区中关村生命科学园内建设单位：北京万顺达房地产开发有限公司设计单位：中天伟业（北京）建筑设计集团本工程由3栋地上8～13层的综合楼、2层裙房及地下车库（局部首层为下沉庭院）组成，均设2层地下室，拟采用框架剪力墙结构，筏板基础。
基坑支护设计开挖后预留施工肥槽0.80m。
本工程±0.000相当于绝对标高42.00m，，基础底板底标高-10.40m，依据本工程招标文件本工程基坑支护设计内容包括基坑降水与基坑支护设计。
2、工程地质及水文地质条件2.1拟建场区区域地质背景北京地区西、北及东北方向三面环山，山区之东、南及东南面为广阔的平原区（北京平原）。
北京地区的主体构造是早第三纪前的断裂及断裂控制的断块构造，并控制形成了北京平原区第三纪末期的古地形。
在此基础上，自第四纪以来由于受新构造运动的影响，山区不断抬升，平原强烈下降且接受了巨厚的第四纪河流沉积物。
在北京平原区的不同地区，由于受断裂活动的影响和地理环境限制，第四纪沉积物的厚度有明显的差异。
在北京市区，第四纪沉积地层厚度由西向东逐渐增大，岩相分布自西部山麓向东部平原有明显过渡特征，即市区西部的第四纪古河流形成的冲洪积扇顶部地层以厚层砂土和卵、砾石地层为主；向东过渡至冲洪积扇的中部和中下部，第四纪地层为粘性土、粉土与砂土、卵砾石土互层。
2.2拟建场区地形地貌拟建场区地形略有起伏，勘探孔孔口处的地面标高为40.91～42.83m。
场地南部分布有弃土堆，一般高度约2～3m左右，场地北端分布有较多树木。
2.3拟建场区工程地质条件根据现场勘探、原位测试及室内土工试验成果，按沉积年代、成因类型将本工程勘察最大勘探深度（35.50m）范围内的地层，划分为人工堆积层及第四纪沉积层两大类，并按地层岩性及其物理力学数据指标，进一步划分为9个大层及亚层，现分述如下：表层一般为厚约0.70～3.60m的人工堆积之粘质粉土填土、粉质粘土填土①层及房渣土①1层。
人工堆积层以下为第四纪沉积的粘质粉土、砂质粉土②层，砂质粉土、粘质粉土②1层及粘土、重粉质粘土②2层；粉质粘土、重粉质粘土③层及粘质粉土、砂质粉土③1层；细砂、粉砂④层，砂质粉土、粘质粉土④1层及粉质粘土、重粉质粘土④2层；粉质粘土、重粉质粘土⑤层及粘质粉土、砂质粉土⑤1层；卵石、圆砾⑥层及细砂、中砂⑥1层；粉质粘土、重粉质粘土⑦层，粘土、重粉质粘土⑦1层及粘质粉土、砂质粉土⑦2层；粉质粘土、重粉质粘土⑧层，粘质粉土、砂质粉土⑧1层及粘土、重粉质粘土⑧2层；粘质粉土、砂质粉土⑨层及粉砂⑨1层。
2.4拟建场区水文地质条件2.4.1地下水的分布根据勘察报告，拟建场区在35米深度范围内存在3层地下水。
第一层为台地潜水，地下水稳定水位埋深为6.00～7.50m，水位标高为33.91～36.06m。
台地潜水天然动态类型属渗入－蒸发、径流型，主要接受大气降水入渗、地下水侧向径流及管道渗漏等方式补给，以蒸发及地下水侧向径流等方式排泄。
第二层为微承压水（层间水），地下水稳定水位埋深为7.30～9.50m，水位标高为31.97～33.81m。
层间水天然动态类型属渗入－径流型，主要接受地下水侧向径流等方式补给，以地下水侧向径流为主要排泄方式。
第三层为承压水（层间水），地下水稳定水位埋深为12.00～14.60m，水位标高为27.47～29.20m。
层间水天然动态类型属渗入－径流型，主要接受地下水侧向径流等方式补给，以地下水侧向径流为主要排泄方式。
2.4.2近3～5年最高地下水位近3～5年最高地下水位埋深在标高为40.60m左右。
2.4.3历年最高水位历年最高水位接近自然地表。
2.4.4地下水对拟建工程的影响①本工程竖向荷载大，场区地下水历史水位，设防水位与地下水分布条件的最终确定将涉及本工程的防渗设计、地下室外墙承载能力验算以及基础抗浮稳定性的验算。
因此，应高度重视基础抗浮稳定性问题及地下水压力作用下地下室外墙和基础底板的承载力问题。
②本工程主要受第一层台地潜水和第二层微承压水的影响，两层水会对本工程基坑工程的设计、施工，包括基坑支（防）护体系、地下水的控制方案、对周边环境影响的控制等带来直接影响。
2.4.5地下水的腐蚀性评价拟建场地第1层地下水水质对混凝土结构具有微腐蚀性，在干湿交替作用条件下对钢筋混凝土结构中的钢筋具有弱腐蚀性；拟建场地第2层、第3层地下水水质对混凝土结构及钢筋混凝土结构中的钢筋均具有微腐蚀性。
2.5抗震设计条件根据《建筑抗震设计规范》（GB 50011-2001，2008年版），拟建场地的抗震设防烈度为8度，设计基本地震加速度值为0.20g，设计地震分组为第一组。
根据《中国地震动参数区划图》（GB 18306－2001）之附录A（“中国地震动峰值加速度区划图”），本工程所在北京市区的地震动峰值加速度为0.20g，又据该区划图之附录D，该地震动峰值加速度所对应的抗震设防烈度为Ⅷ度，相应设防水准为50年超越概率10％。
依据《建筑抗震设计规范》（GB50011-2001，2008年版）判定，本场地场地类别为Ⅲ类。
在地震烈度达到8度时，地下水水位按历年最高地下水位考虑，本场地自地面至20m深度范围内的饱和粉土及砂土基本不会发生地震液化。
根据《岩土工程勘察报告》分析判定，在本工程拟建场地范围内，不存在影响拟建场地建筑物整体稳定性的不良地质作用。
三、基坑降水工程设计方案根据勘察报告提供的地层情况看，本工程周边建筑物距基坑较远，根据《建筑基坑支护技术规程》（DB11/489-2007）规定，依据基坑支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工的影响，判别基坑侧壁安全等级及重要性系数。
基坑侧壁安全等级划分表环境条件与工程地质、水文地质条件开挖深度h（m）a＜0.5 0.5≤a≤1.0a＞1.0注：①.h——基坑开挖深度。
②.a——相对距离比a=X/ha。
为管线、邻近建（构）筑物基础边缘（桩基础桩端）离坑口内壁的水平距离与基础底面距基坑垂直距离的比值。
③.工程地质、水文地质条件分类：Ⅰ复杂--稍密以下碎石土、砂土和填土，软塑～流塑粘性土，地下水位在基底标高之上，且不易疏干；Ⅱ较复杂--中密碎石土、砂土和填土，可塑粘性土，地下水位在基底标高之上，但易疏干；Ⅲ简单--密实碎石土、砂土和填土，硬塑～坚硬粘性土，基坑深度范围内无地下水。
④.如临近建（构）筑物为价值不高的、待拆除的或临时性的，管线为非重要干线，一旦破坏没有危险且易于修复，则a值可提高一个范围值，对变形特别敏感的临近建（构）筑物、当基坑侧壁安全等级为二级或三级时，应提高一级安全等级；当既有基础（或桩基础桩端）埋深大于基坑深度时应根据基础距基坑底的相对距离、附加荷载、桩基础形式以及上部结构对变形的敏感程度等因素综合确定a值范围及安全等级。
⑤.同一基坑周边条件不同，可分别划分不同的安全等级。
本工程侧壁安全等级按一级考虑，重要性系数取1.1。
1、基槽降水设计目的及原则1.1.1确保挖至槽底时基槽干燥无水。
1.1.2遵循维护地下水资源平衡的原则，本工程降水方案采用“抽渗结合”的方法，前期抽水，快速降底地下水位保证土方施工，后期发挥降水井的自渗作用，维持地下水位的平衡，确保水位在基坑以下。
