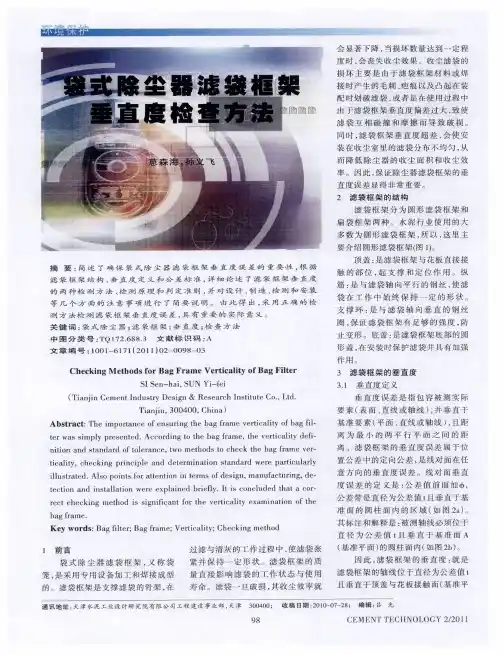

袋式除尘器 滤袋框架技术要求

脉冲布袋式除尘器常规技术要求一、技术标准《环境空气质量标准》GB3095 一2012《有色金属行业绿色矿山建设规范》DZ / T0320 一2018《非金属矿行业绿色矿山建设规范》DZ / T0312 一2018《袋式除尘器安装技术要求与验收规范》JB / T8471一2010《袋式除尘器用滤袋框架技术条件》JB / T5917一2013《袋式除尘器用时序式脉冲喷吹电控仪：技术条件》JB/T 5915一2006《袋式除尘器用电磁脉冲阀》JB/T 5916 一2004《脉冲喷吹类袋式除尘器》JB/T 8532 一2008《袋式除尘器用压差控制仪》JB/T 10340 一2002《通风与空调工程施工及验收规范》GB50234 一2002《涂装前钢材表面锈蚀等级和除锈等级》GB8923 一2008《色漆和清漆漆膜的划格实验》GB9286 一1998《机电产品包装通用技术条件》GB / T13384 一2008《工业企业噪声控制设计规范》GB / T50087 一2013《工业企业厂界噪声标准》GB / T12348 一2008《钢结构设计规范》GB / T50017 一2003《包装储运图示标志》GB / T191 一2008《建筑钢结构荷载规范》GB50009 一2012《建筑抗震设计规范》GB50011 一2010《钢制平台、扶手、栏杆》GB4053.3 一2009二、主要技术要求（一）除尘设备技术要求1 、除尘器密封要良好，以减少漏风率。

漏风率≤1％。

2 、花孔板采用激光成型工艺，提高花孔板孔径的加工精度并确保孔距均匀，保证整体的平面度3 、除尘器为露天放置，外表承受风、雨的自然侵蚀，因此，对除尘器的表面防腐处理，除尘器顶面作合理设计，以利于泄水。

4 、进入除尘器的气流采取气流均布措施。

5 、除尘器灰斗防积灰，采用锥形灰斗，灰斗壁与水平面最小倾角大于尘料安息角，保证灰的自由流动。

6 、除尘器防腐：防锈漆两遍，面漆两遍。

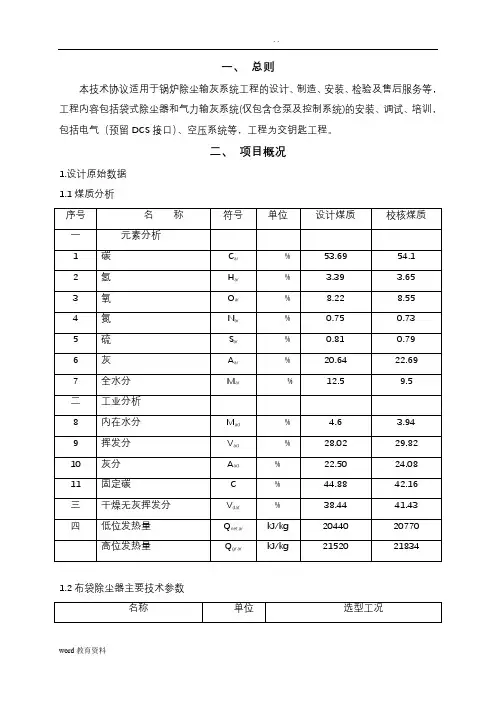

一、总则本技术协议适用于锅炉除尘输灰系统工程的设计、制造、安装、检验及售后服务等，工程内容包括袋式除尘器和气力输灰系统(仅包含仓泵及控制系统)的安装、调试、培训，包括电气（预留DCS接口）、空压系统等，工程为交钥匙工程。

二、项目概况1.设计原始数据1.1煤质分析1.2布袋除尘器主要技术参数（1）除尘器须满足在线清灰、在线检修功能。

（2）除尘器本体阻力：≤1200 Pa，布袋寿命终期阻力：≤1500 Pa。

（3）壳体设计压力：±6kPa（4）除尘器的长度方向进出口之间尺寸不大于：20m。

三、技术规范1.买方提供的技术参数1.1设备名称：袋式除尘器1.2除尘器处理烟气量：219685m³/h1.3除尘器入口含尘浓度：≤5g/m³1.4除尘器出口含尘浓度：≤100mg/m³1.5除尘器滤袋设计温度：150℃，瞬时温度180℃1.6除尘器设计压力：±6000pa1.7除尘器本体阻力:≤1200pa，滤袋寿命终期阻力≤1500pa1.8供货数量：1台除尘器2.设备技术参数锅炉布袋除尘器3.1除尘器钢结构可承受以下载荷（1）除尘器载荷（自重、保温层重、附属设备、灰斗满灰重）；（2）地震载荷：按照地震裂度8级（3）风载：1kN/㎡；（4）雪载：2kN/㎡（5）检修载荷：4kN/㎡3.2本体技术要求（1）不以布袋除尘器进口灰浓度、粒度及烟气量变化作为布袋除尘器出口浓度超过100mg/Nm3及阻力超过设计值的理由；（2）保证布袋除尘器不因锅炉负荷的变化发生堵塞；（3）进气口内布置气流分布板，保证烟气均匀通过滤袋；（4）壳体设计保证足够的强度和刚度，保证密封、防雨、排水（不能有积水的地方）及防腐，并提供防冻保温设计；壳体设计中无死角或灰尘积聚区，并充分考虑热膨胀；（5）除尘器顶部设有检修孔，以便对除尘器进行检修和更换滤袋；3.3灰斗（1）灰斗与水平面夹角不小于63°；内侧灰斗板夹角处设有弧形板，避免积灰；（2）灰斗设置有电加热、振打机构和捅灰孔，防止灰出现板结；（3）灰斗法兰口设置为400x400mm。

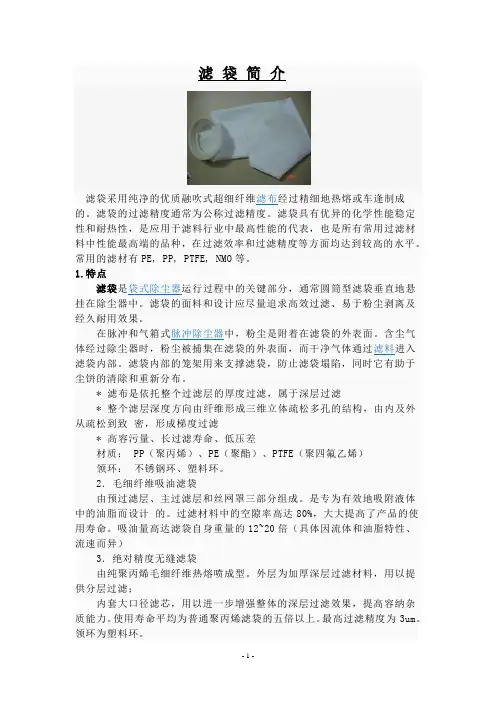

滤袋简介滤袋采用纯净的优质融吹式超细纤维滤布经过精细地热熔或车逢制成的。

滤袋的过滤精度通常为公称过滤精度。

滤袋具有优异的化学性能稳定性和耐热性，是应用于滤料行业中最高性能的代表，也是所有常用过滤材料中性能最高端的品种，在过滤效率和过滤精度等方面均达到较高的水平。

常用的滤材有PE, PP, PTFE, NMO等。

1.特点滤袋是袋式除尘器运行过程中的关键部分，通常圆筒型滤袋垂直地悬挂在除尘器中。

滤袋的面料和设计应尽量追求高效过滤、易于粉尘剥离及经久耐用效果。

在脉冲和气箱式脉冲除尘器中，粉尘是附着在滤袋的外表面。

含尘气体经过除尘器时，粉尘被捕集在滤袋的外表面，而干净气体通过滤料进入滤袋内部。

滤袋内部的笼架用来支撑滤袋，防止滤袋塌陷，同时它有助于尘饼的清除和重新分布。

* 滤布是依托整个过滤层的厚度过滤，属于深层过滤* 整个滤层深度方向由纤维形成三维立体疏松多孔的结构，由内及外从疏松到致密，形成梯度过滤* 高容污量、长过滤寿命、低压差材质： PP（聚丙烯）、PE（聚酯）、PTFE（聚四氟乙烯）领环：不锈钢环、塑料环。

2．毛细纤维吸油滤袋由预过滤层、主过滤层和丝网罩三部分组成。

是专为有效地吸附液体中的油脂而设计的。

过滤材料中的空隙率高达80%，大大提高了产品的使用寿命。

吸油量高达滤袋自身重量的12~20倍（具体因流体和油脂特性、流速而异）3．绝对精度无缝滤袋由纯聚丙烯毛细纤维热熔喷成型。

外层为加厚深层过滤材料，用以提供分层过滤；内套大口径滤芯，用以进一步增强整体的深层过滤效果，提高容纳杂质能力。

使用寿命平均为普通聚丙烯滤袋的五倍以上。

最高过滤精度为3um。

领环为塑料环。

4．丝网滤袋供选材料有尼龙单丝网、聚酯单丝网、聚丙烯多股丝网。

最高过滤精度20um ，特点：过滤精度、高韧性、抗破坏、无纤维游离、可反复使用。

2.性能滤材耐温，强酸，弱酸，强碱，弱碱，油脂类，芳香类，醇醚类，有机溶液，微生物。

过滤精度：PE/PP/PTFE0.5、 1、3、5、10、 25、50、80、100、125、150、200、300、400、600、800、1000 多层高效过滤袋的杂质捕捉量是普通针刺毡滤袋的2-3倍，去除效率高于90%滤袋行业标准GB 12625-1990 袋式除尘器用滤料及滤袋技术条件HCRJ 015-1998 袋式除尘器滤袋认定技术条件HCRJ 016-1998 袋式除尘器滤袋框架认定技术条件HJ/T 327-2006 环境保护产品技术要求袋式除尘器滤袋JC/T 584-1995 玻璃纤维过滤袋]3.滤袋的使用方式滤器密闭过滤：滤袋与配套过滤器同时使用，利用系统流体压力，将液体挤压通过滤袋，以达到过滤的目的。

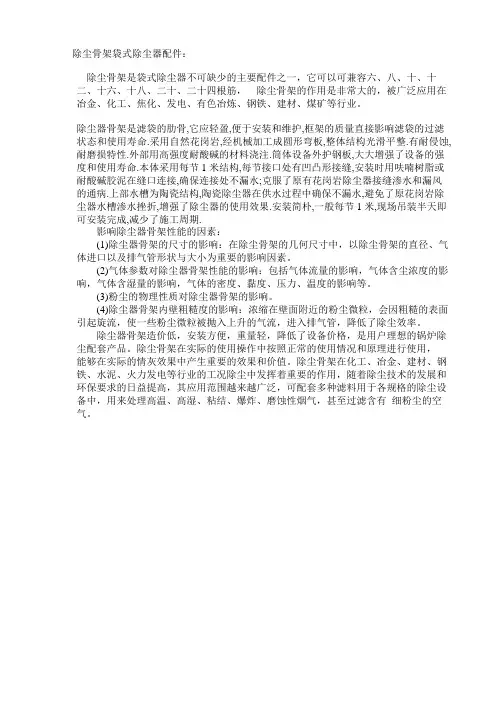

除尘骨架袋式除尘器配件：除尘骨架是袋式除尘器不可缺少的主要配件之一，它可以可兼容六、八、十、十二、十六、十八、二十、二十四根筋，除尘骨架的作用是非常大的，被广泛应用在冶金、化工、焦化、发电、有色冶炼、钢铁、建材、煤矿等行业。

除尘器骨架是滤袋的肋骨,它应轻盈,便于安装和维护,框架的质量直接影响滤袋的过滤状态和使用寿命.采用自然花岗岩,经机械加工成圆形弯板,整体结构光滑平整.有耐侵蚀,耐磨损特性.外部用高强度耐酸碱的材料浇注.筒体设备外护钢板,大大增强了设备的强度和使用寿命.本体采用每节1米结构,每节接口处有凹凸形接缝,安装时用呋喃树脂或耐酸碱胶泥在缝口连接,确保连接处不漏水;克服了原有花岗岩除尘器接缝渗水和漏风的通病.上部水槽为陶瓷结构,陶瓷除尘器在供水过程中确保不漏水,避免了原花岗岩除尘器水槽渗水挫折,增强了除尘器的使用效果.安装简朴,一般每节1米,现场吊装半天即可安装完成,减少了施工周期.影响除尘器骨架性能的因素：(1)除尘器骨架的尺寸的影响：在除尘骨架的几何尺寸中，以除尘骨架的直径、气体进口以及排气管形状与大小为重要的影响因素。

(2)气体参数对除尘器骨架性能的影响：包括气体流量的影响，气体含尘浓度的影响，气体含湿量的影响，气体的密度、黏度、压力、温度的影响等。

(3)粉尘的物理性质对除尘器骨架的影响。

(4)除尘器骨架内壁粗糙度的影响：浓缩在壁面附近的粉尘微粒，会因粗糙的表面引起旋流，使一些粉尘微粒被抛入上升的气流，进入排气管，降低了除尘效率。

除尘器骨架造价低，安装方便，重量轻，降低了设备价格，是用户理想的锅炉除尘配套产品。

除尘骨架在实际的使用操作中按照正常的使用情况和原理进行使用，_能够在实际的情灰效果中产生重要的效果和价值。

除尘骨架在化工、冶金、建材、钢铁、水泥、火力发电等行业的工况除尘中发挥着重要的作用，随着除尘技术的发展和环保要求的日益提高，其应用范围越来越广泛，可配套多种滤料用于各规格的除尘设备中，用来处理高温、高湿、粘结、爆炸、磨蚀性烟气，甚至过滤含有_细粉尘的空气。

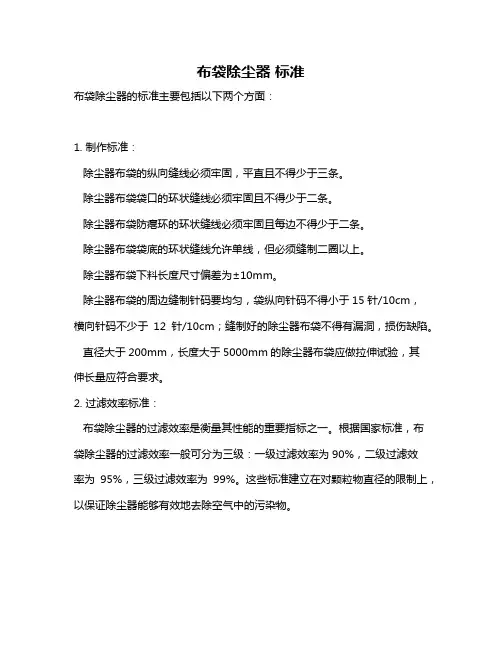

布袋除尘器标准
布袋除尘器的标准主要包括以下两个方面：
1. 制作标准：
除尘器布袋的纵向缝线必须牢固，平直且不得少于三条。

除尘器布袋袋口的环状缝线必须牢固且不得少于二条。

除尘器布袋防瘪环的环状缝线必须牢固且每边不得少于二条。

除尘器布袋袋底的环状缝线允许单线，但必须缝制二圈以上。

除尘器布袋下料长度尺寸偏差为±10mm。

除尘器布袋的周边缝制针码要均匀，袋纵向针码不得小于15针/10cm，
横向针码不少于12针/10cm；缝制好的除尘器布袋不得有漏洞，损伤缺陷。

直径大于200mm，长度大于5000mm的除尘器布袋应做拉伸试验，其
伸长量应符合要求。

2. 过滤效率标准：
布袋除尘器的过滤效率是衡量其性能的重要指标之一。

根据国家标准，布袋除尘器的过滤效率一般可分为三级：一级过滤效率为90%，二级过滤效
率为95%，三级过滤效率为99%。

这些标准建立在对颗粒物直径的限制上，以保证除尘器能够有效地去除空气中的污染物。

以上信息仅供参考，如需获取更多详细信息，建议查阅各行业协会网站或咨询相关从业者。

布袋除尘器滤袋技术协议HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】目录1.总则2.设计条件3.技术要求4.质量保证及考核试验5.供货范围6.包装、运输和储存7.安装8.供货周期9.发货单10.技术服务及其他11.签署技术协议XX有限公司（以下称需方）、 XX有限公司（以下称供方）公司热电厂xx脱硫岛布袋除尘器滤袋采购有关技术事宜进行了友好会谈，并达成如下技术协议：1.总则本技术协议经供、需双方确认后作为订货合同的附件，与合同正文具有同等法律效力。

如供方不遵守本协议，需方有权拒收货，拒付款。

供方应保证提供符合本技术协议和现行工业标准的、功能齐全的、全新的优质产品及相应服务。

供方所提供的产品，必须是技术和工艺成熟先进，并有多台同类产品已投产经过多年连续运行实践已证明是成熟、安全、可靠的优质产品。

供方应对所供货范围内的滤袋负有质量责任，即包括其外购的PPS纤维产品。

供方须执行本技术协议所列的各项现行(国内、国际)标准。

本技术协议中未提及的内容均应满足或优于本技术协议所列的国家标准、电力行业标准和有关国际标准。

在签定合同之后，需方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，所提出问题由供、需双方共同商定，但供方必须予以解决。

本技术协议为订货合同的附件，与合同正文具有相同的法律效应。

其它未尽事宜，双方友好协商解决。

2.设计条件项目概况：XX热电厂脱硫岛布袋除尘器检修计划对全部滤袋进行整体拆卸和安装，保证脱硫岛正常运行。

烟气2.2.1滤袋应用于燃烧不同煤种电厂烟气半干法CFB-FGD脱硫系统，要求滤袋同时适应脱硫装置运行和不运行两种工况。

脱硫装置运行期间除尘器入口烟气温度在65℃～95℃，烟气粉尘浓度≤1000g/ Nm3；脱硫装置不运行期间除尘器入口烟气温度在170度以内，烟气二氧化硫浓度约在650 mg/ Nm3；供方建议脱硫和不脱硫不频繁的切换运行，以免酸的结露对滤袋造成腐蚀。

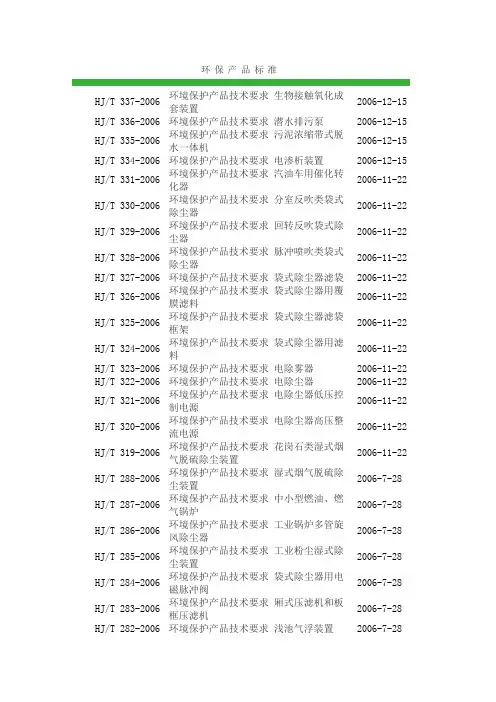

环保产品标准HJ/T 337-2006 环境保护产品技术要求生物接触氧化成套装置2006-12-15HJ/T 336-2006 环境保护产品技术要求潜水排污泵 2006-12-15HJ/T 335-2006 环境保护产品技术要求污泥浓缩带式脱水一体机2006-12-15HJ/T 334-2006 环境保护产品技术要求电渗析装置 2006-12-15HJ/T 331-2006 环境保护产品技术要求汽油车用催化转化器2006-11-22HJ/T 330-2006 环境保护产品技术要求分室反吹类袋式除尘器2006-11-22HJ/T 329-2006 环境保护产品技术要求回转反吹袋式除尘器2006-11-22HJ/T 328-2006 环境保护产品技术要求脉冲喷吹类袋式除尘器2006-11-22HJ/T 327-2006 环境保护产品技术要求袋式除尘器滤袋 2006-11-22HJ/T 326-2006 环境保护产品技术要求袋式除尘器用覆膜滤料2006-11-22HJ/T 325-2006 环境保护产品技术要求袋式除尘器滤袋框架2006-11-22HJ/T 324-2006 环境保护产品技术要求袋式除尘器用滤料2006-11-22HJ/T 323-2006 环境保护产品技术要求电除雾器 2006-11-22 HJ/T 322-2006 环境保护产品技术要求电除尘器 2006-11-22HJ/T 321-2006 环境保护产品技术要求电除尘器低压控制电源2006-11-22HJ/T 320-2006 环境保护产品技术要求电除尘器高压整流电源2006-11-22HJ/T 319-2006 环境保护产品技术要求花岗石类湿式烟气脱硫除尘装置2006-11-22HJ/T 288-2006 环境保护产品技术要求湿式烟气脱硫除尘装置2006-7-28HJ/T 287-2006 环境保护产品技术要求中小型燃油、燃气锅炉2006-7-28HJ/T 286-2006 环境保护产品技术要求工业锅炉多管旋风除尘器2006-7-28HJ/T 285-2006 环境保护产品技术要求工业粉尘湿式除尘装置2006-7-28HJ/T 284-2006 环境保护产品技术要求袋式除尘器用电磁脉冲阀2006-7-28HJ/T 283-2006 环境保护产品技术要求厢式压滤机和板框压滤机2006-7-28HJ/T 282-2006 环境保护产品技术要求浅池气浮装置 2006-7-28HJ/T 281-2006 环境保护产品技术要求散流式曝气器 2006-7-28 HJ/T 280-2006 环境保护产品技术要求转盘曝气装置 2006-7-28HJ/T 279-2006 环境保护产品技术要求推流式潜水搅拌机2006-7-28HJ/T 278-2006 环境保护产品技术要求单级高速曝气离心鼓风机2006-7-28HJ/T 277-2006 环境保护产品技术要求旋转式滗水器 2006-7-28HJ/T 272-2006 环境保护产品技术要求化学法二氧化氯消毒剂发生器2006-7-28HJ/T 271-2006 环境保护产品技术要求超滤装置 2006-7-28HJ/T 270-2006 环境保护产品技术要求反渗透水处理装置2006-7-28HJ/T 269-2006 环境保护产品技术要求自动清洗网式过滤器2006-7-28HJ/T 268-2006 环境保护产品技术要求中和装置 2006-7-28 HJ/T 267-2006 环境保护产品技术要求电凝聚处理设备 2006-7-28 HJ/T 266-2006 环境保护产品技术要求吸泥机 2006-7-28 HJ/T 265-2006 环境保护产品技术要求刮泥机 2006-7-28 HJ/T 264-2006 环境保护产品技术要求臭氧发生器 2006-4-13 HJ/T 263-2006 环境保护产品技术要求射流曝气器 2006-4-13 HJ/T 262-2006 环境保护产品技术要求格栅除污机 2006-4-13HJ/T 261-2006 环境保护产品技术要求压力溶气气浮装置2006-4-13HJ/T 260-2006 环境保护产品技术要求鼓风式潜水曝气机2006-4-13HJ/T 259-2006 环境保护产品技术要求转刷曝气装置 2006-4-13HJ/T 258-2006 环境保护产品技术要求电解法次氯酸钠发生器2006-4-13HJ/T 257-2006 环境保护产品技术要求电解法二氧化氯协同消毒剂发生器2006-4-13HJ/T 250-2006 环境保护产品技术要求旋转式细格栅 2006-4-13 HJ/T 253-2006 环境保护产品技术要求微孔过滤装置 2006-4-13 HJ/T 252-2006 环境保护产品技术要求中、微孔曝气器 2006-4-13 HJ/T 251-2006 环境保护产品技术要求罗茨鼓风机 2006-4-13 HJ/T 249-2006 环境保护产品技术要求水力旋流分离器 2006-4-13 HJ/T 248-2006 环境保护产品技术要求多层滤料过滤器 2006-4-13HJ/T 247-2006 环境保护产品技术要求竖轴式机械表面曝气装置2006-4-13HJ/T 246-2006 环境保护产品技术要求悬浮填料 2006-4-13 HJ/T 245-2006 环境保护产品技术要求悬挂式填料 2006-4-13HJ/T 244-2006 环境保护产品技术要求斜管（板）隔油装置2006-4-13HJ/T 243-2006 环境保护产品技术要求油水分离装置 2006-4-13 HJ/T 242-2006 环境保护产品技术要求污泥脱水用带式 2006-4-13压榨过滤机。

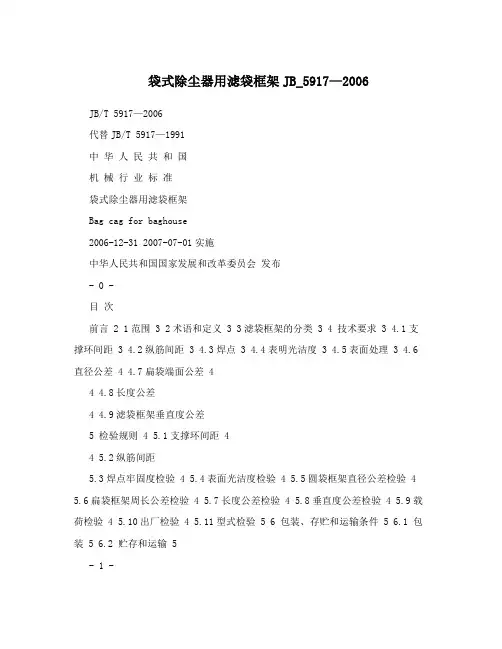

袋式除尘器用滤袋框架JB_5917—2006 JB/T 5917—2006代替JB/T 5917—1991中华人民共和国机械行业标准袋式除尘器用滤袋框架Bag cag for baghouse2006-12-31 2007-07-01实施中华人民共和国国家发展和改革委员会发布- 0 -目次前言 2 1范围 3 2术语和定义 3 3滤袋框架的分类 3 4 技术要求 3 4.1支撑环间距 3 4.2纵筋间距 3 4.3焊点 3 4.4表明光洁度 3 4.5表面处理 3 4.6直径公差 4 4.7扁袋端面公差 44 4.8长度公差4 4.9滤袋框架垂直度公差5 检验规则 4 5.1支撑环间距 44 5.2纵筋间距5.3焊点牢固度检验 4 5.4表面光洁度检验 4 5.5圆袋框架直径公差检验 4 5.6扁袋框架周长公差检验 4 5.7长度公差检验 4 5.8垂直度公差检验 4 5.9载荷检验 4 5.10出厂检验 4 5.11型式检验 5 6 包装、存贮和运输条件 56.1 包装 5 6.2 贮存和运输 5- 1 -前言本标准代替JB/T5917—1991《袋式除尘器用滤袋框架技术条件》。

本标准与JB/T5917—1991相比，主要变化如下: ——对袋式除尘器用滤袋框架技术要求的技术条件、检验规则、包装要求等有关方面做了相应的修改;——在检验规则中加强了对脱焊简要的要求。

本标准有中国机械工业联合会提出。

本标准有机械工业环境保护机械标准化技术委员会归口。

本标准主要起草人:朱德生、劳以诺、丁士仁。

本标准所代替标准的历次版本发布情况: ——JB/T 5917—1991- 2 -袋式除尘器用滤袋框架 1 范围本标准规定了袋式除尘器用滤袋框架的术语和定义、技术要求、检验规则、包装贮存和运输条件。

2 术语和定义下列术语和定义适用于本标准。

2.1 滤袋框架 filtration bag cage用碳钢丝或者不锈钢丝焊接而成是滤袋在过滤及清灰状态下张紧并保持一定形状的部件。

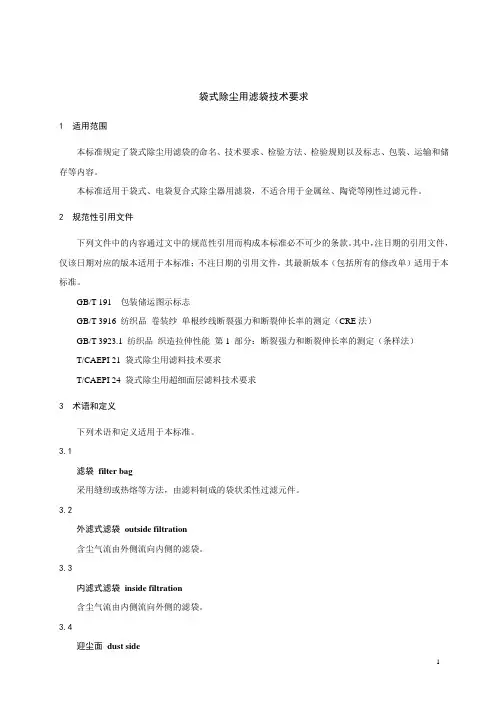

袋式除尘用滤袋技术要求1 适用范围本标准规定了袋式除尘用滤袋的命名、技术要求、检验方法、检验规则以及标志、包装、运输和储存等内容。

本标准适用于袋式、电袋复合式除尘器用滤袋，不适合用于金属丝、陶瓷等刚性过滤元件。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本标准必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本标准；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB/T 191 包装储运图示标志GB/T 3916 纺织品卷装纱单根纱线断裂强力和断裂伸长率的测定（CRE法）GB/T 3923.1 纺织品织造拉伸性能第1 部分：断裂强力和断裂伸长率的测定（条样法）T/CAEPI 21 袋式除尘用滤料技术要求T/CAEPI 24 袋式除尘用超细面层滤料技术要求3 术语和定义下列术语和定义适用于本标准。

3.1滤袋filter bag采用缝纫或热熔等方法，由滤料制成的袋状柔性过滤元件。

3.2外滤式滤袋outside filtration含尘气流由外侧流向内侧的滤袋。

3.3内滤式滤袋inside filtration含尘气流由内侧流向外侧的滤袋。

3.4迎尘面dust side1滤袋截留粉尘的一面。

3.5过滤面积filtration area滤袋中具有过滤功能的有效面积，m2。

3.6袋口bag opening滤袋开口的一端。

3.7袋底bag bottom滤袋封闭的一端。

3.8加强层reinforcement layer在滤袋容易破损的部位，再附加缝合的一层滤料。

3.9合成纤维滤袋synthetic fiber filter bag用合成纤维滤料制成的滤袋。

3.10无机纤维滤袋glass fiber filter bag用玻璃或玄武岩纤维滤料制成的滤袋。

3.11混合纤维滤袋composite fiber filter bag用两种或两种以上纤维混合而成的滤料制成的滤袋。
