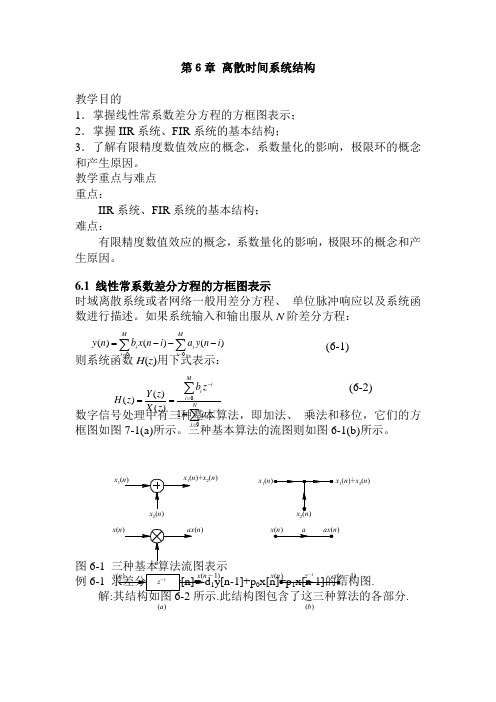

第６章 离散时间系统结构教学目的1．掌握线性常系数差分方程的方框图表示； 2．掌握IIR 系统、FIR 系统的基本结构；3．了解有限精度数值效应的概念，系数量化的影响，极限环的概念和产生原因。
教学重点与难点 重点：IIR 系统、FIR 系统的基本结构； 难点：有限精度数值效应的概念，系数量化的影响，极限环的概念和产生原因。
6.1 线性常系数差分方程的方框图表示时域离散系统或者网络一般用差分方程、 单位脉冲响应以及系统函数进行描述。
如果系统输入和输出服从N 阶差分方程： (6-1)则系统函数H (z )用下式表示： (6-2)数字信号处理中有三种基本算法，即加法、 乘法和移位，它们的方框图如图7-1(a)所示。
三种基本算法的流图则如图6-1(b)所示。
图6-1例6-1 1y[n-1]+p 0x[n]+p 1x[n-1]的结构图. 解:.此结构图包含了这三种算法的各部分.∑∑-----=M i i M i i i n y a i n x b n y 00)()()(∑∑=-=-+==N i i i M i i i z a z b z X z Y z H 001)()()((a )(b )x － 1)x (－ 1)－1x 1(2n )＋x 2(n )x 1(n 2x 1(n )＋x 2(n )x (n (n ))图6-2 例6-1的结构框图6.2线性常系数差分方程的信号流图表示图6-3表示的是一种信号流图，流图中每一个节点都用一个节点变量表示，输入x (n ) 称为输入节点变量，y(n)表示输出节点变量，w 1(n ), w 2(n ), w 3(n )和w 4(n )也是节点变量。
这些节点变量和其他节点变量之间的关系用下式表示： w 1(n ) =x (n )+aw 3(n ) w 2(n ) =w 1(n ) w 3(n ) =w 2(n -1)w 4(n ) =b 0w 2(n )+b 1w 3(n ) y (n )=w 4(n )基本信号流图 以上这些公式是用序列形式写的，也可以通过Z 变换写成下式： W 1(z )=X (z )+aW 3(z ) W 2(z )=W 1(z ) W 3(z )=z -1W 2(z )W 4(z)=b 0W 2(z )+b 1W 3(z ) Y (z)=W 4(z)从基本运算考虑，如果满足以下条件，则称为基本信号流图:(1) 信号流图中所有支路都是基本的，即支路增益是常数或者是z -1;(2) 流图环路中必须存在延时支路;(3) 节点个数和支路个数都是有限的。
6-5 系统的信号流图与梅森公式一、信号流图的定义由节点与有向支路构成的能表征系统功能与信号流动方向的图，称为系统的信号流图，简称信号流图或流图。
例如，图6—29(a）所示的系统框图，可用图6-29(b）来表示,图（b)即为图（a)的信号流图。
图（b)中的小圆圈“o”代表变量，有向支路代表一个子系统及信号传输（或流动）方向,支路上标注的H(s）代表支路(子系统）的传输函数.这样，根据图6—29(b)，同样可写出系统各变量之间的关系,即图6—29二、三种运算器的信号流图表示三种运算器：加法器、数乘器、积分器的信号流图表示如表6-3中所列。
由该表中看出：在信号流图中，节点“o”除代表变量外，它还对流入节点的信号具有相加（求和）的作用，如表中第一行中的节点Y（s)即是。
三、模拟图与信号流图的相互转换规则模拟图与信号流图都可用来表示系统，它们两者之间可以相互转换,其规则是:（1) 在转换中,信号流动的方向（即支路方向)及正、负号不能改变。
(2) 模拟图(或框图)中先是“和点”后是“分点”的地方，在信号流图中应画成一个“混合”节点，如图6-30所示。
根据此两图写出的各变量之间的关系式是相同的，即。
(3) 模拟图（或框图）中先是“分点"后是“和点”的地方，在信号流图中应在“分点”与“和点”之间，增加一条传输函数为1的支路，如图6—31所示。
（4) 模拟图(或框图）中的两个“和点”之间，在信号流图中有时要增加一条传输函数为1的支路（若不增加,就会出现环路的接触,此时就必须增加)，但有时则不需增加（若不增加，也不会出现环路的接触，此时即可以不增加。
见例6—17）。
(5) 在模拟图（或框图)中，若激励节点上有反馈信号与输入信号叠加时，在信号流图中，应在激励节点与此“和点"之间增加一条传输函数为1的支路（见例6—17).(6) 在模拟图（或框图）中，若响应节点上有反馈信号流出时，在信号流图中,可从响应节点上增加引出一条传输函数为1的支路（也可以不增加,见例6—17)。
