室内信号分布系统

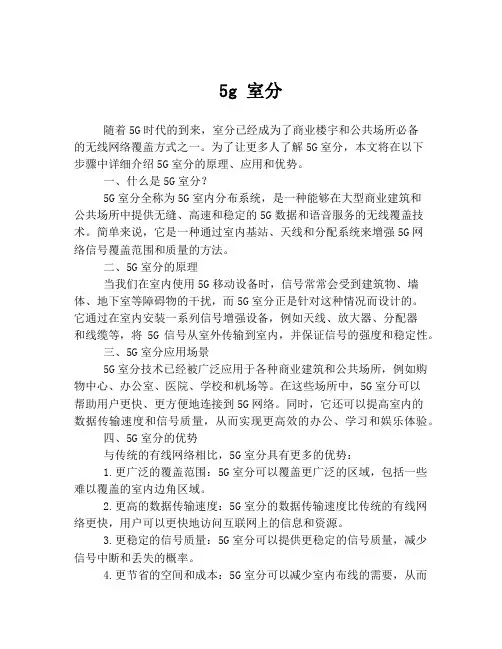

5g 室分随着5G时代的到来，室分已经成为了商业楼宇和公共场所必备的无线网络覆盖方式之一。

为了让更多人了解5G室分，本文将在以下步骤中详细介绍5G室分的原理、应用和优势。

一、什么是5G室分？5G室分全称为5G室内分布系统，是一种能够在大型商业建筑和公共场所中提供无缝、高速和稳定的5G数据和语音服务的无线覆盖技术。

简单来说，它是一种通过室内基站、天线和分配系统来增强5G网络信号覆盖范围和质量的方法。

二、5G室分的原理当我们在室内使用5G移动设备时，信号常常会受到建筑物、墙体、地下室等障碍物的干扰，而5G室分正是针对这种情况而设计的。

它通过在室内安装一系列信号增强设备，例如天线、放大器、分配器和线缆等，将5G信号从室外传输到室内，并保证信号的强度和稳定性。

三、5G室分应用场景5G室分技术已经被广泛应用于各种商业建筑和公共场所，例如购物中心、办公室、医院、学校和机场等。

在这些场所中，5G室分可以帮助用户更快、更方便地连接到5G网络。

同时，它还可以提高室内的数据传输速度和信号质量，从而实现更高效的办公、学习和娱乐体验。

四、5G室分的优势与传统的有线网络相比，5G室分具有更多的优势：1.更广泛的覆盖范围：5G室分可以覆盖更广泛的区域，包括一些难以覆盖的室内边角区域。

2.更高的数据传输速度：5G室分的数据传输速度比传统的有线网络更快，用户可以更快地访问互联网上的信息和资源。

3.更稳定的信号质量：5G室分可以提供更稳定的信号质量，减少信号中断和丢失的概率。

4.更节省的空间和成本：5G室分可以减少室内布线的需要，从而节省空间和成本。

总之，5G室分是提高室内无线网络覆盖范围和质量、提高用户体验的一个重要手段。

它为商业建筑和公共场所中的用户提供了更快、更高效的5G无线网络体验。

未来，我们可以预见，在5G时代，5G室分将成为无线网络覆盖的主流方式之一。

室内信号分布系统室内信号分布系统可分为4种解决方案，分别是无源天馈分布系统、有源天馈分布系统、无线接入的室内信号分布系统和室内光纤分布系统。

后3种方案中所用到的公司主要产品分别是：干线放大器（M-4000B GSM、DCS系列/M-4080CDMA产品）、室内无线直放机（RS-2000GSM系列/RS-2080CDMA产品）、室内光纤直放站（RS-5000GSM、DCS系列/RS-5080CDMA产品）。

下面就4种方案和公司室内产品作一介绍，CDMA系列产品专门在2.3节中介绍。

1无源天馈分布系统改善高话务量地区的室内信号覆盖，微蜂窝基站是最佳解决方案，但微蜂窝在室内使用时，由于受建筑结构的影响，其覆盖效果受到很大限制。

对于大型写字楼等场所，如何将信号最大限度、最均匀地分布到室内各个区域，是网络优化时考虑的关键。

在实际使用中，室内信号分布系统可使每个微蜂窝覆盖范围增至8,000m2~15,000m2左右；如果加装干线放大器，覆盖范围还可大幅度增加。

无源天馈分布系统主要由电缆馈线、各种室内天线以及各种不同规格的耦合器、功分器等无源器件组成（故称其为无源系统）。

其信号的接入采用从微蜂窝基站（或宏蜂窝基站）直接耦合的接入方式，再经过无源射频天馈分布系统将信号引入到室内的各个区域，如图1-1所示。

系统工程设计时须对信号的分配进行严密的计算，覆盖信号电平要比原有室内信号电平高6dB以上，离天线20m处的边缘场强要高于-85dBm，或者是由网络运营商对接入的微蜂窝设定优先级，以较小的电平作室内主导信号。

也要求室内覆盖信号不能向外泄漏，以保证移动用户进出室内外时的正常切换。

天馈分布系统的能量计算如图1-2所示。

设耦合器为宽频带耦合器，其耦合度为10dB，插损为1 dB。

功分器为宽频带二功分器，插损为3.5dB。

馈线采用8D-SFAE-Comba，其损耗为14dB/100米。

无源天馈分布系统适用于室内建筑面积不是很大（8000m2~15000m2），微蜂窝直接接入的情况，这样可最大限度地利用微蜂窝的输出能量，以节约分布系统的投资。

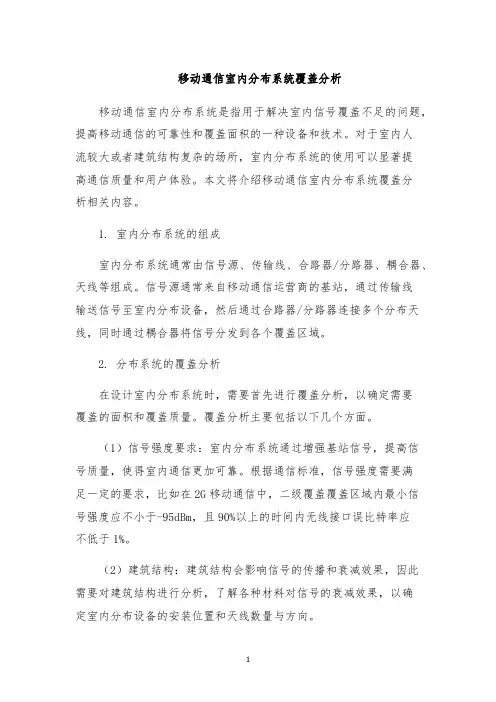

移动通信室内分布系统覆盖分析
移动通信室内分布系统是指用于解决室内信号覆盖不足的问题，提高移动通信的可靠性和覆盖面积的一种设备和技术。

对于室内人
流较大或者建筑结构复杂的场所，室内分布系统的使用可以显著提
高通信质量和用户体验。

本文将介绍移动通信室内分布系统覆盖分
析相关内容。

1. 室内分布系统的组成
室内分布系统通常由信号源、传输线、合路器/分路器、耦合器、天线等组成。

信号源通常来自移动通信运营商的基站，通过传输线
输送信号至室内分布设备，然后通过合路器/分路器连接多个分布天线，同时通过耦合器将信号分发到各个覆盖区域。

2. 分布系统的覆盖分析
在设计室内分布系统时，需要首先进行覆盖分析，以确定需要
覆盖的面积和覆盖质量。

覆盖分析主要包括以下几个方面。

（1）信号强度要求：室内分布系统通过增强基站信号，提高信
号质量，使得室内通信更加可靠。

根据通信标准，信号强度需要满
足一定的要求，比如在2G移动通信中，二级覆盖覆盖区域内最小信
号强度应不小于-95dBm，且90%以上的时间内无线接口误比特率应
不低于1%。

（2）建筑结构：建筑结构会影响信号的传播和衰减效果，因此
需要对建筑结构进行分析，了解各种材料对信号的衰减效果，以确
定室内分布设备的安装位置和天线数量与方向。

1。

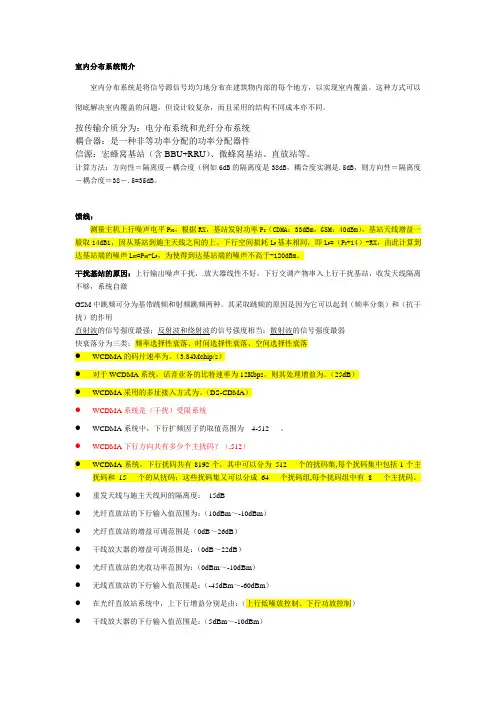

室内分布系统简介室内分布系统是将信号源信号均匀地分布在建筑物内部的每个地方，以实现室内覆盖。

这种方式可以彻底解决室内覆盖的问题，但设计较复杂，而且采用的结构不同成本亦不同。

按传输介质分为：电分布系统和光纤分布系统耦合器：是一种非等功率分配的功率分配器件信源：宏蜂窝基站（含BBU+RRU）、微蜂窝基站、直放站等。

计算方法：方向性＝隔离度－耦合度（例如6dB的隔离度是38dB，耦合度实测是.5dB，则方向性＝隔离度－耦合度＝38－.5=35dB。

馈线：测量主机上行噪声电平P NO，根据RX，基站发射功率P C（CDMA：33dBm，GSM：40dBm），基站天线增益一般取14dBi，因从基站到施主天线之间的上、下行空间损耗L P基本相同，即L P=（P C+14）-RX，由此计算到达基站端的噪声L NT=P NO-L P，为使得到达基站端的噪声不高于-120dBm。

干扰基站的原因：上行输出噪声干扰，.放大器线性不好，下行交调产物串入上行干扰基站，收发天线隔离不够，系统自激GSM中跳频可分为基带跳频和射频跳频两种。

其采取跳频的原因是因为它可以起到（频率分集）和（抗干扰）的作用●对于WCDMA系统，话音业务的比特速率为12Kbps，则其处理增益为。

（25dB）●WCDMA采用的多址接入方式为。

（DS-CDMA）●WCDMA系统是（干扰）受限系统●WCDMA系统中，下行扩频因子的取值范围为__4-512___。

●WCDMA下行方向共有多少个主扰码？（,512）●WCDMA系统，下行扰码共有8192个，其中可以分为_512___个的扰码集,每个扰码集中包括1个主扰码和_15___个的从扰码；这些扰码集又可以分成_64___个扰码组,每个扰码组中有_8___个主扰码。

●重发天线与施主天线间的隔离度：15dB●光纤直放站的下行输入值范围为：（10dBm～-10dBm）●光纤直放站的增益可调范围是（0dB～26dB）●干线放大器的增益可调范围是：（0dB～22dB）●光纤直放站的光收功率范围为：（0dBm～-10dBm）●无线直放站的下行输入值范围是：（-45dBm～-60dBm）●在光纤直放站系统中，上下行增益分别是由：（上行低噪放控制、下行功放控制）●干线放大器的下行输入值范围是：（5dBm～-10dBm）●在开通CDMA无线直放站时，基站接收到的上行底噪要求小于（-120dBm）●WCDMA系统的空中接口带宽为（5MHz）直放站的带内平坦度（峰峰值）小于3db、100mW等于20dbm●直放站三阶互调指标的测试，在2f1-f2处测量和在2f2-f1处测量●1/2普通馈线100米线损为：7dB●在GSM900工作频段中,1/2的馈线每米损耗值为(0.07dbm) 0.04●1/2“普通阻燃馈线的静态弯曲半径为70mm。

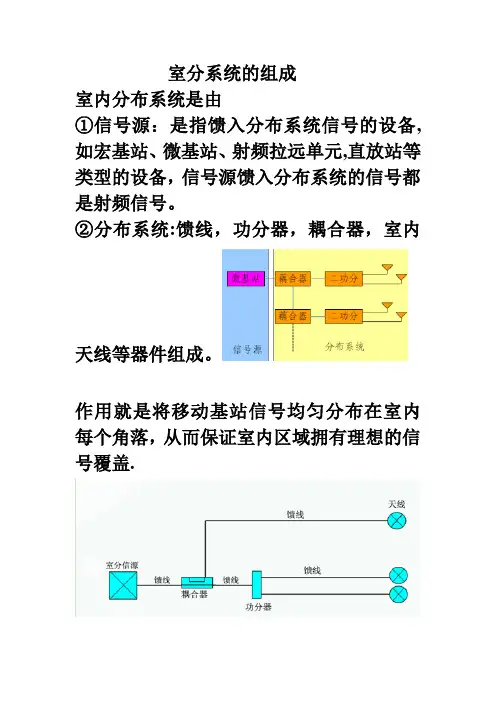

室分系统的组成
室内分布系统是由
①信号源：是指馈入分布系统信号的设备,如宏基站、微基站、射频拉远单元,直放站等类型的设备，信号源馈入分布系统的信号都是射频信号。

②分布系统:馈线，功分器，耦合器，室内
天线等器件组成。

作用就是将移动基站信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖.
信源:为室内系统的信号来源，一般为RRU(射频拉远单元（Radio Remote Unit)、光纤直放站等。

RRU是在远端将基带光信号转成射频信号放大传送出去.直放站就是将基站射频信号接收放大再传送出去.\
区别就是直放站会将噪声同时放大,而射频拉远则不会。

馈线:用于传输射频信号，一般有二分之一馈线，八分之七馈线。

功分器：功分器全称功率分配器，英文名Power divider,是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时可也称为合路器。

用于均等分配信号，有二功分器，三功分器。

耦合器:在微波系统中, 往往需将一路微波功率按比例分成几路，这就是功率分配问题。

实现这一功能的元件称为功率分配元器件即耦合器，主要包括: 定向耦合器、功率分配器以及各种微波分支器件. 用于不均等分配信号，有5DB耦合器,6 7 10 15耦合器等。

天线：用于把射频信号转化为电磁信号，一般有吸顶全向天线,壁挂定向天线。

移动通信室内覆盖分布系统•室内覆盖分布系统概述•室内覆盖分布系统的技术原理•室内覆盖分布系统的设计与部署目录•室内覆盖分布系统的优化和维护•室内覆盖分布系统的市场趋势和发展方向•案例分析：某大型商场的室内覆盖分目录布系统建设01020304大型商场、超市、购物中心写字楼、商务中心、酒店地铁站、地下通道、隧道高校、医院等公共建筑室内覆盖场景与需求室内覆盖分布系统是一种用于解决室内无线通信信号覆盖问题的系统。

它通过在建筑物内部布设无线信号发射装置和接收装置，将移动通信信号均匀地覆盖在室内空间，从而提高室内无线通信质量。

该系统通常由无线信号收发设备、分布天线、信号传输线路等组成。

010203室内覆盖分布系统定义室内覆盖分布系统的重要性提高室内无线通信质量室内覆盖分布系统可以解决建筑物内信号弱、通话质量差等问题，提高用户通信体验。

保障紧急通信在地震、火灾等紧急情况下，室内覆盖分布系统能够保障重要通信的畅通，为救援工作提供支持。

满足高数据速率需求随着移动通信技术的发展，用户对高速数据速率的需求不断增加，室内覆盖分布系统能够提供更稳定、更高质量的无线通信服务，满足用户需求。

室内环境下的信号传播主要受到建筑物材质、结构、楼层高度、房间布局等因素影响。

信号传播路径会因建筑物类型的不同而有所差异。

室内信号传播室内墙壁、天花板和地板等结构会对无线信号产生反射和折射作用，使得信号传播路径发生变化。

反射与折射无线信号在传播过程中会受到空气、墙壁、家具等物质的衰减和吸收作用，导致信号强度逐渐减弱。

衰减与吸收信号传播特性信号衰减因素建筑结构01不同材质和类型的建筑结构对无线信号的衰减程度不同。

例如，钢筋混凝土建筑对无线信号的衰减较大，而玻璃幕墙建筑对无线信号的衰减较小。

楼层高度02楼层高度也会影响无线信号的传播。

低层建筑由于距离地面较近，信号容易受到地面反射和折射作用，传播路径较复杂；而高层建筑则具有较好的信号传播视野，信号衰减相对较小。

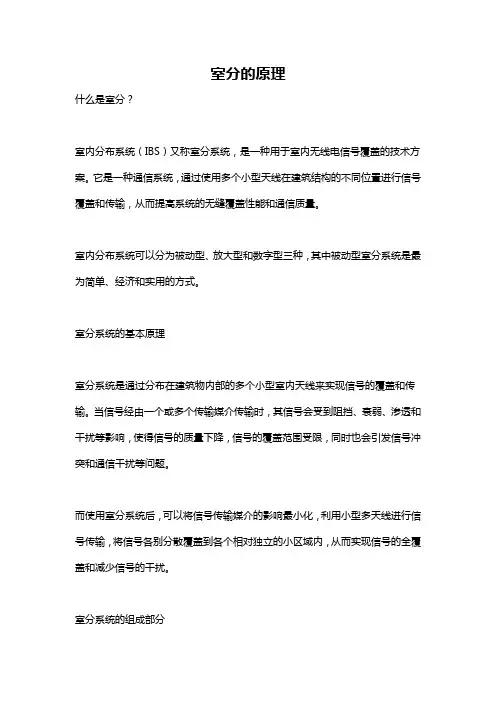

室分的原理什么是室分？室内分布系统（IBS）又称室分系统，是一种用于室内无线电信号覆盖的技术方案。

它是一种通信系统，通过使用多个小型天线在建筑结构的不同位置进行信号覆盖和传输，从而提高系统的无缝覆盖性能和通信质量。

室内分布系统可以分为被动型、放大型和数字型三种，其中被动型室分系统是最为简单、经济和实用的方式。

室分系统的基本原理室分系统是通过分布在建筑物内部的多个小型室内天线来实现信号的覆盖和传输。

当信号经由一个或多个传输媒介传输时，其信号会受到阻挡、衰弱、渗透和干扰等影响，使得信号的质量下降，信号的覆盖范围受限，同时也会引发信号冲突和通信干扰等问题。

而使用室分系统后，可以将信号传输媒介的影响最小化，利用小型多天线进行信号传输，将信号各别分散覆盖到各个相对独立的小区域内，从而实现信号的全覆盖和减少信号的干扰。

室分系统的组成部分室分系统主要由天线、衰减器、耦合器、分配器、合路器、放大器、过滤器、放大器和分析仪等组成。

其中：天线：是室分系统的核心设备，用于接收和发射信号。

衰减器：用于衰减天线输入信号的强度。

耦合器：用于将输入信号耦合并分配到合适的单元天线上。

分配器：用于将信号分配到不同的天线上，确保室内各区域信号接收稳定。

合路器：用于将单元天线接收到的多路信号汇总成一个信号输出。

放大器：用于放大信号的强度，以便天线的更远传输。

过滤器：用于去除电磁波和其它的通信干扰，以确保信号质量的稳定和连续。

分析仪：用于定位和查找信号干扰源，以便对于干扰进行处理和清除。

室分系统的优点室分系统可以极大地提升建筑物内的信号覆盖质量，使用室分技术能够实现以下几个方面的优点：1. 信号覆盖范围广：由于室分系统采用多个小型天线进行信号传输，可以将指定的区域和具体的房间全部涵盖。

2. 信号覆盖稳定：由于采用多台天线分布式覆盖，从而使得信号在不同区域内的强度和稳定性更可靠，并且不会受到无线环境变化的影响。

3. 信号质量高：由于室分系统使用的多台天线之间进行协同工作，综合效果比起一台天线要好，可以有效地避免信号的波动、抖动和间断问题。

室分系统项目介绍一、室分系统的定义、构成及作用1.1.室分系统定义室内分布系统（下文简称为室分系统）是指通过天馈系统的分布，将信号送达建筑物内的各个区域，以达到完善的信号覆盖，为室内用户提供良好的通信服务。

1.2.室分系统构成室分系统是由信号源、分布系统组成的。

信号源：是指馈入分布系统信号的设备，如宏基站、微基站、射频拉远单元，直放站等类型的设备，信号源馈入分布系统的信号都是射频信号。

分布系统：馈线，功分器（多种规格），耦合器（多种规格），室内天线等器件组成。

室分系统拓扑图：层天馈系统）平室分系统照片（干天馈系统）室分系统照片（主设备）主室分系统照片（用统的系作1.3.室分就是将移动基站信号均匀分布在室内每个角落，室分系统的作用拥有理想的信号覆盖。

从而保证室内区域展前景发的现状及分二、室系统领域一直是运营商投资的一个重要部分。

从室内分布覆盖系统荼如3G 时代，还是如火时代，知道，无论是事无线通信的人都2G时代，室分是必不可少的重头戏。

因5G 时代，即便是以后的的4G也是相当乐观的，室分业务量也会在未来几年内此室分行业的前景是由以下几点决定的：出现大幅上升。

这、城市的建设催生大量的室内区域，而用户大部分时间都是在室内。

1据统计数据业务更是绝大部分发生在室内区域，随着全球变暖，空气质量恶化，用户要不在车里，要不在办公室，要不在家里。

很少有人在室外过多使用手机。

2、目前宏网选址困难，高楼大厦林立，一个优质的站址相当难取。

加上人们环保意识越来越全面，基站天线除了立在公共区域，CBD区域、高档社区、大型公共建筑不太可能建站，一是无法选取，二是影响建筑格局。

3、从2G 时代统计，80%的室内区域依靠宏站覆盖。

但随着资费降低，用户攀升，话务量日益增长，宏站压力巨大，频率资源与爆发式的容量需求形成矛盾。

这将促使运营商加快室分建设，分担宏站压力。

相当部分的宏网投资将转向室分系统的投入。

而且3G 频段高，损耗大，按照既有的2G 基站布局叠加3G 网络并不能吸收大部分的室内业务。

移动通信室内分布系统覆盖分析随着移动通信技术的快速发展，人们对通信质量和服务水平的要求也不断提高。

在室内环境中，由于建筑物阻挡、吸收和反射等因素，无线信号的传播和质量受到很大影响，因此，移动通信室内分布系统的覆盖分析显得尤为重要。

本文将探讨室内分布系统的覆盖分析，以期为相关领域的研究提供参考。

一、室内分布系统的组成室内分布系统主要由信号源、分布系统和室内覆盖天线组成。

信号源是整个系统的核心，它负责将基站信号转换为适合在室内传输的信号。

分布系统是一种将信号传递到各个覆盖区域的设备网络，主要由合路器、耦合器和馈线等组成。

室内覆盖天线则负责将信号均匀地覆盖到室内的各个区域。

二、室内分布系统覆盖分析的必要性1、提高通信质量：通过合理的覆盖规划，可以减少室内信号的盲区和弱区，提高通信质量和通话稳定性。

2、节约资源：通过对不同建筑物的信号覆盖情况进行评估，可以更合理地配置信号源和分布系统，避免资源的浪费。

3、防范安全风险：通过对室内分布系统的监测和分析，可以及时发现并解决可能出现的安全问题，保障用户的安全。

三、室内分布系统覆盖分析的方法1、仿真分析法：利用计算机软件模拟室内分布系统的信号传播情况，从而对覆盖效果进行预测和分析。

2、实测分析法：通过在实地测量信号强度和覆盖范围，直接获取室内分布系统的覆盖情况。

3、网络优化法：通过对网络结构和参数进行调整，优化网络性能，提高信号覆盖质量。

四、室内分布系统覆盖分析的未来发展随着物联网、5G等新技术的不断发展，室内分布系统的覆盖分析将面临更多的挑战和机遇。

未来的研究将更加注重智能化、个性化和自适应化的方向发展，以满足人们对通信质量和服务水平日益增长的需求。

同时，随着绿色环保理念的深入人心，研究如何降低室内分布系统的能耗、实现绿色覆盖也具有重要的现实意义。

五、总结移动通信室内分布系统覆盖分析是提高通信质量和服务水平的关键环节。

通过对室内分布系统的组成、必要性、分析方法和未来发展趋势的探讨，我们可以更好地理解室内分布系统的特性和性能优化方法。

多网合一的无线室内分布系统设计无线室内分布系统(Wireless Indoor Distribution System, WIDS)是一种能够实现多个无线网络标准在室内环境中共存的技术。

在当今移动通信发展迅速的背景下，人们对于室内无线网络的需求也越来越高。

本文将对多网合一的无线室内分布系统进行设计。

一、系统架构设计1.基站：负责对外提供无线信号覆盖，可以支持多个无线网络标准，如4G、5G等。

基站可以根据室内环境的需求进行部署，可以采用室内小基站或室外大基站的形式。

2.室内天线：将基站信号引入室内环境，同时提供覆盖范围内的无线信号。

3.信号传输线路：将室内天线接收到的信号传输至中央控制系统，保证信号的可靠传输。

4.中央控制系统：负责对多个基站进行集中管理，确保各个基站之间的信号协同工作。

5.用户终端设备：如手机、笔记本电脑等，用于接收和发送无线信号。

二、无线信号管理1.信号频率规划：根据不同的无线网络标准，合理规划不同频率的信号，避免互相干扰。

2.信号功率控制：根据室内环境的需求和基站之间的分布情况，对不同基站的信号功率进行调整，避免信号重叠和干扰。

3.信号交互和协调：中央控制系统可以对各个基站的信号进行交互和协调，确保用户在切换网络时无感知，提高用户体验。

三、室内布线设计1.室内天线布置：根据室内环境的大小和形状，合理布置室内天线，保证信号覆盖范围的均匀性和一致性。

2.室内传输线路：选择合适的传输线路类型，如同轴电缆、光纤等，保证信号的可靠传输和减小信号损耗。

四、安全性设计1.信号加密：对于不同的无线网络标准，采用不同的加密算法，保证用户数据的安全性。

2.接入控制：设置合适的接入控制策略，对用户设备进行认证和授权，防止未经授权的设备接入系统。

五、故障监测和维护1.故障检测：设置相应的监测设备，及时发现并定位系统故障，保证系统的稳定性和可靠性。

2.系统维护：定期对系统进行维护和优化，包括基站设备的巡检、天线清洁、信号参数的调整等。

室内分布系统方案1. 引言室内分布系统（Distributed Antenna System，简称DAS）是一种能够增强移动通信信号覆盖范围和容量的解决方案。

它通过在建筑物内部和其他封闭区域内部布置无线接收和传输设备，提供更好的信号质量和覆盖范围，以满足用户对通信服务的需求。

本文将介绍一个典型的室内分布系统方案，包括系统组成部分、布置方式和关键技术要点。

2. 系统组成部分一个典型的室内分布系统主要由以下几个组成部分组成：2.1 收发天线系统收发天线系统是室分系统的核心组成部分，它负责接收外部基站的信号并进行放大和分发。

根据室内分布系统的需求，收发天线可以分为室内天线和室外天线。

室内天线通常安装在建筑物内部的天花板上或墙壁上，通过馈线与分配系统连接。

室外天线则安装在建筑物外部，用于接收基站信号。

2.2 分配系统分配系统负责将接收到的信号分发给室内的各个覆盖点。

它包括放大器、馈线、耦合器、分配器等设备。

放大器的作用是将接收到的信号放大到合适的功率级别，以保证足够的覆盖范围。

馈线用于连接收发天线和分配系统。

耦合器和分配器则用于将信号按照一定比例分发到室内的各个覆盖点。

2.3 覆盖点设备覆盖点设备是室分系统中的最终终端设备，用于将分发到室内的信号传输给用户设备。

它可以是室内天线、信号放大器、分配器等设备。

覆盖点设备需要根据实际情况进行布置和调整，以保证最佳的信号覆盖范围和质量。

3. 布置方式室内分布系统的布置方式需要根据实际情况和需求来确定。

以下是常见的几种布置方式：3.1 星型布置星型布置是将收发天线和分配系统集中在一个中心点，然后通过馈线将信号分发到各个覆盖点。

这种布置方式适用于空间较小的场所，如办公室、餐厅等。

3.2 集线器布置集线器布置是将收发天线和分配器分别安装在不同的位置，通过馈线将信号连接起来。

这种布置方式适用于场所较大的建筑物，如商业中心、酒店等。

3.3 分区布置分区布置是将整个室分系统划分为多个分区，每个分区都有独立的收发天线和分配系统。
