瓦斯地质图编制细则

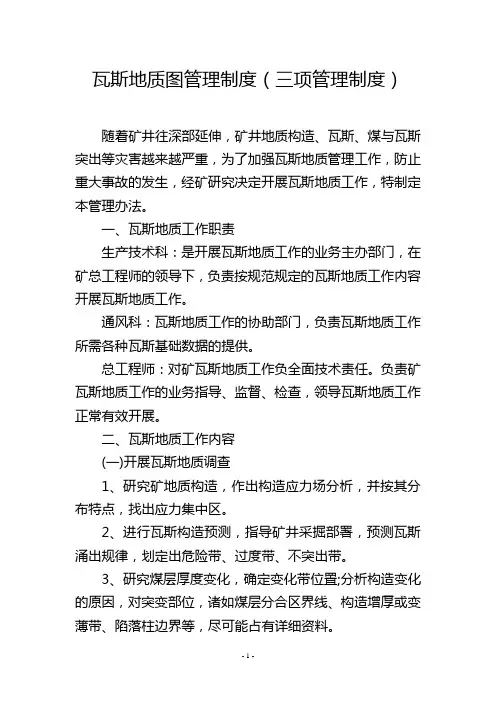

瓦斯地质图管理制度（三项管理制度）随着矿井往深部延伸，矿井地质构造、瓦斯、煤与瓦斯突出等灾害越来越严重，为了加强瓦斯地质管理工作，防止重大事故的发生，经矿研究决定开展瓦斯地质工作，特制定本管理办法。

一、瓦斯地质工作职责生产技术科：是开展瓦斯地质工作的业务主办部门，在矿总工程师的领导下，负责按规范规定的瓦斯地质工作内容开展瓦斯地质工作。

通风科：瓦斯地质工作的协助部门，负责瓦斯地质工作所需各种瓦斯基础数据的提供。

总工程师：对矿瓦斯地质工作负全面技术责任。

负责矿瓦斯地质工作的业务指导、监督、检查，领导瓦斯地质工作正常有效开展。

二、瓦斯地质工作内容(一)开展瓦斯地质调查1、研究矿地质构造，作出构造应力场分析，并按其分布特点，找出应力集中区。

2、进行瓦斯构造预测，指导矿井采掘部署，预测瓦斯涌出规律，划定出危险带、过度带、不突出带。

3、研究煤层厚度变化，确定变化带位置;分析构造变化的原因，对突变部位，诸如煤层分合区界线、构造增厚或变薄带、陷落柱边界等，尽可能占有详细资料。

4、调查鉴定煤层的各个分层特征，确定煤结构的破坏类型，定出可能共发生突出的松软分层厚度最小值(始突厚度)。

(二)编制瓦斯地质图矿井瓦斯地质图选用l：1000或1：2000煤层底板等高线图(含各类巷道)作底图，分煤层编制。

瓦斯地质图主要内容：1、标注瓦斯取样点位置;在各取样点的钻孔旁边注明瓦斯含量、瓦斯压力、见煤标高及距地表垂深;在样点密集处可计算瓦斯变化梯度，绘制出瓦斯含量和瓦斯压力等值线;根据已控制地段的瓦斯含量、瓦斯压力规律，结合地质条件进行瓦斯含量和瓦斯压力等值线的外推。

2、标注已发生的突出点位置(包括突出时间、突出类型、突出煤量、突出瓦斯量)，同时要尽量反映瓦斯含量，瓦斯压力及突出点附近的煤厚变化、构造特征、煤结构的破坏类型等。

在编图过程中和成图以后，均须注意分析瓦斯分布规律、特点及其与地质构造的关系。

图中应当标明采掘进度、被保护范围，煤气赋存条件，瓦斯基本参数及绝对瓦斯涌出量和相对瓦斯涌出量等资料。

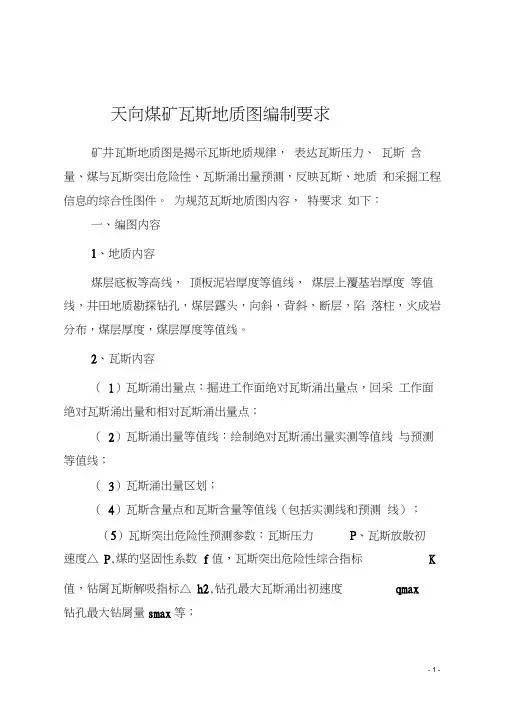

天向煤矿瓦斯地质图编制要求矿井瓦斯地质图是揭示瓦斯地质规律，表达瓦斯压力、瓦斯含量、煤与瓦斯突出危险性、瓦斯涌出量预测，反映瓦斯、地质和采掘工程信息的综合性图件。

为规范瓦斯地质图内容，特要求如下：一、编图内容1、地质内容煤层底板等高线，顶板泥岩厚度等值线，煤层上覆基岩厚度等值线，井田地质勘探钻孔，煤层露头，向斜，背斜，断层，陷落柱，火成岩分布，煤层厚度，煤层厚度等值线。

2、瓦斯内容（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点；（2）瓦斯涌出量等值线：绘制绝对瓦斯涌出量实测等值线与预测等值线；（3）瓦斯涌出量区划；（4）瓦斯含量点和瓦斯含量等值线（包括实测线和预测线）；（5）瓦斯突出危险性预测参数：瓦斯压力P、瓦斯放散初速度△ P,煤的坚固性系数f值，瓦斯突出危险性综合指标K 值，钻屑瓦斯解吸指标△ h2,钻孔最大瓦斯涌出初速度qmax钻孔最大钻屑量smax等；（6）瓦斯突出危险区界线；（7）瓦斯压力点，瓦斯压力等值线（包括实测线和预测线）；（8）煤与瓦斯突出动力现象点［包括瓦斯突出强度（突出煤量、涌出瓦斯量），突出时间（年、月、日）、标高、埋深等］;（9）煤层瓦斯风化带。

二、绘制要求1、矿井瓦斯地质图采用采掘工程平面图作底图进行编制，比例尺选取1：2000或1 : 5000。

2、矿井瓦斯地质图以瓦斯和地质内容为主体，为突出表现瓦斯分布和影响瓦斯分布的地质因素等主体内容，可对采掘工程平面图的内容进行简化，主要内容见下表。

矿井瓦斯地质图底图编绘主要内容3、煤层底板等高线等高距，对应比例尺1: 2000、1: 5000选取20m 50m在褶皱、断层影响部位及近水平煤层，可增大或减小等高线间距。

4、绝对瓦斯涌出量等值线等值距可选择5nVmin、10m3/min等;5、瓦斯含量等值线，按瓦斯含量等值距2nVt绘制。

煤层瓦斯含量超过8n1/t，应绘制8nVt煤层瓦斯含量等值线（宝雨山公司所属矿井煤层瓦斯含量超过6 m/t，应绘制6 m/t煤层瓦斯含量等值线）；6、瓦斯压力等值线，按瓦斯压力等值距0.2MPa绘制。

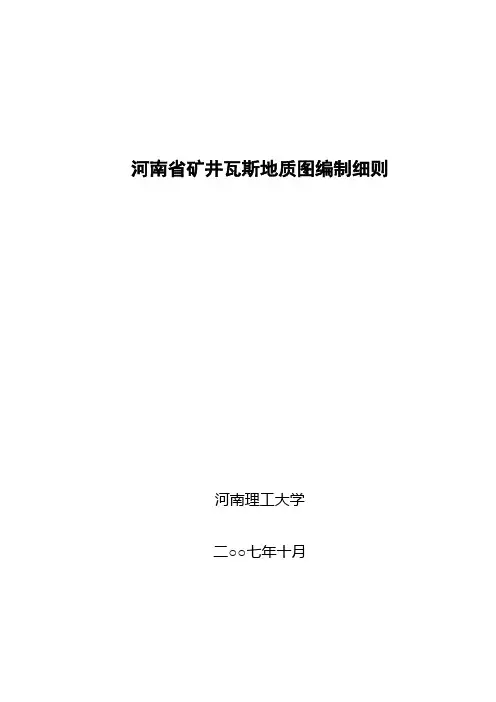

河南省矿井瓦斯地质图编制细则河南理工大学二○○七年十月河南省矿井瓦斯地质图编制细则1 编图原理和目的矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图。

在系统收集、整理建矿以来采掘工程揭露和测试的全部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量；煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在搞清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯（煤层气）资源量评价和构造煤厚度分布等基础上绘制而成。

矿井瓦斯地质图能高度集中反映煤层采、掘揭露和地质勘探等手段测试的瓦斯地质信息。

它可准确的反映矿井瓦斯涌出规律和赋存规律；准确的预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确地评价瓦斯（煤层气）资源量及开发技术条件。

2 编图内容和方法2.1 地理底图选用1：5000矿井采掘工程平面图和煤层底板等高线图作为地理底图。

要求地理底图的选取应能反应最新的瓦斯地质信息。

2.2 地质内容和方法（1）煤层底板等高线：一般是标高差50m一条，但在褶皱和断层影响引起煤层倾角变化大的部位，等高线密度增加；（2）全部地质勘探钻孔，煤层露头，向斜，背斜，断层，煤层厚度，陷落柱，火成岩，煤层顶底板砂，泥岩分界线，构造煤的类型、厚度分布等。

2.3 瓦斯内容和方法（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点，每月筛选一个数据，按表1和表9中图例表示；（2）瓦斯涌出量等值线：绘制绝对瓦斯涌出量实测等值线与预测等值线，按表1和表9中图例表示；（3）瓦斯涌出量区划：根据矿井瓦斯涌出量等值线，一般是级差5m3/min，按图例填绘不同的面色，表示瓦斯涌出量区划级别；（4）瓦斯含量点和瓦斯含量等值线，按表2和表9中图例表示；（5）瓦斯突出危险性预测参数：瓦斯压力P、瓦斯放散初速度ΔP，煤的坚固性系数f值，瓦斯突出危险性综合指标K值，钻屑瓦斯解吸指标Δh2，钻孔最大瓦斯涌出初速度q max、钻孔最大钻屑量s max等。

表

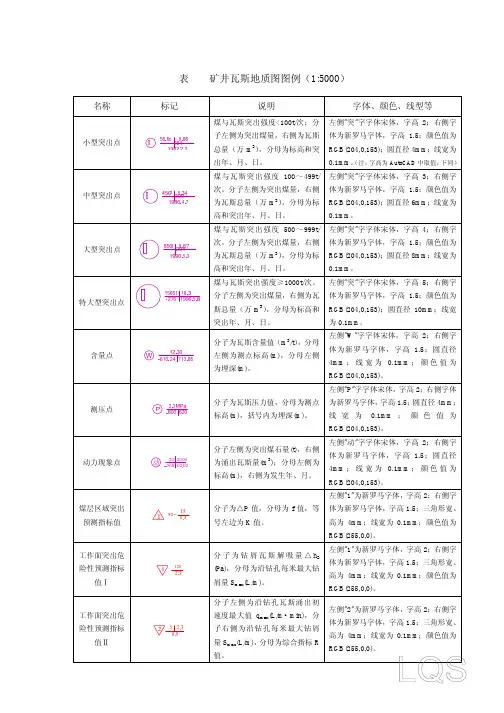

矿井瓦斯地质图图例（1:5000）
中型突出点
煤层区域突出预测指标值
续表2－1
矿井瓦斯地质图图例（1:5000）
煤巷掘进绝对
瓦斯涌出量点
左上角为煤层气（瓦斯）资源量(Mm 3)，右上角表示块段瓦斯含量大小(m 3/t)；左下角为块段编号，右下角为瓦斯储量级别。

字体为新罗马字体，右上角字高1，其余字高1.5；边框矩形长12mm ，宽6mm ，线宽为0.3mm
；其它线宽为0.1mm ；颜色值为RGB(240,200,240)。

煤层气（瓦斯）资源块段划分
瓦斯含量等量线，单位m 3/t 。

线型为实线，线宽0.4mm ；颜色值为
RGB(255,144,255)；字体为宋体，字高2.5。

绝对瓦斯涌出量实测等量线
LQS
续表2－1矿井瓦斯地质图图例（1:5000）
名称标记说明字体、颜色、线型等
井筒
线型为虚线，线宽0.1mm；标注字体为
字高2，颜色值为RGB(90,255,200)。

顶板泥岩厚度等
值线。

矿井瓦斯地质图编制标准一、矿井瓦斯地质图编图原理和目的矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图，在系统收集、整理建矿以来采、掘工程揭露和测试的全部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量，煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在查清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯(煤层气)资源量评价和构造煤的发育特征等基础上按照图例绘制而成。

矿井瓦斯地质图能高度集中反映煤层采掘揭露和地质勘探等手段测试的瓦斯地质信息，可准确反映矿井瓦斯赋存规律和涌出规律，准确预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确评价瓦斯(煤层气)资源量及开发技术条件。

二、矿井瓦斯地质图编图内容和方法1 、地理底图选用1：5000矿井采掘工程平面图和煤层底板等高线图作为地理底图，要求地理底图的选取应能反应最新的瓦斯地质信息。

2、地质内容和方法(1)煤层底板等高线：一般是标高差50m一条，在褶皱和断层影响引起煤层倾角变化大的部位，等高线密度增加;(2)井田地质勘探钻孔、煤层露头、向斜、背斜、断层、煤层厚度、陷落柱分布、煤层顶底板砂泥岩分界线，构造煤的类型、厚度分布等。

上述内容按瓦斯地质图图例绘制。

3 、瓦斯内容和方法(1)瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点，每月筛选一个数据，按瓦斯地质图图例填绘和表1、表2统计;(2)瓦斯涌出量等值线：绝对瓦斯涌出量等值线又分实测线和预测线，按瓦斯地质图图例填绘和表1、表2统计;(3)瓦斯压力等值线：煤层瓦斯压力等值线分为实测等值线和预测等值线，其中要有0.74MPa等值线,按瓦斯地质图图例填绘和表4统计;(4)瓦斯涌出量区划：根据矿井瓦斯涌出特征，一般是级差5m3/min，按瓦斯地质图图例填绘不同的面色，表示瓦斯涌出量区划级别;但对大型、特大型矿井，产量高、瓦斯涌出量大的矿井，绝对瓦斯涌出量等量差可适当增加。

1.以1：1000带有底板等高线的采掘工程平面图为底图，（一般首采层或有底板等高线图的煤层来做瓦斯地质图）；2.将井上下对照图中的地形等高线取整复制到底图（全选中，然后带基点复制）；3.根据底图情况，凡是没按X、Y轴方向增减或者坐标线不是按直角坐标的图形，将其按坐标线旋转；4.旋转后，找一基点设置坐标，以图形坐标线为坐标；然后读取地形等高线与底板等高线交点的坐标（同一个底板等高线只能读取一个与地形等高线交点的坐标）；5.将坐标，等高线与底板等高线标高记入Excel表格sheet1并计算出埋深（包括矿界拐点的坐标以及等高线、底板等高线标高；煤层露头的坐标选取五六个，埋深按0记，生成图像后埋深为0的线要删去），然后利用Surfer 8画出埋深等值线，换转为CAD格式，然后将埋深等值线带基点复制至地图（有段层的地方在断层处断开）；（Surfer 8顺序：Grid-Data然后选择Excel文件；File-Export导出文件）6.在sheet2中根据煤的参数计算出瓦斯压力和瓦斯含量，将埋深等值线左右或上下偏移，两条分别是瓦斯压力预测等值线和瓦斯含量预测等值线（有段层的地方在断层处断开）；7.计算出开采层相对瓦斯涌出量和临近层相对瓦斯涌出量，相加得出回采工作面相对瓦斯涌出量；根据公式得出绝对瓦斯涌出量；8.取绝对瓦斯涌出量（按0.5或整数递增），根据埋深所对应的在地图上画出绝对瓦斯涌出量预测等值线9.在图中画出0.74Mp瓦斯压力预测等值线和8m3/t瓦斯含量预测等值线；画瓦斯突出危险区域，突出危险区域为瓦斯突出危险性鉴定报告中的鉴定标高以下的区域，没有突出鉴定报告时，按瓦斯压力0.74MPa瓦斯含量8m3/t含量线划分（该线形中的箭头指向为所画线段的左边）；10.近水平煤层<8° 缓（倾）斜煤层8~25° 中斜煤层25~45°急倾斜煤层>45°煤层含气量下限标准根据煤质选出煤层含气量下限标准，以焦煤为例，选取为4 m3/t，在图画出4m3/t瓦斯含量预测等值线，然后根据瓦斯含量预测等值线划分出几个区域，区域边界要用所需线标出，区域边界线要求封闭且在采空区也要画出。

矿区瓦斯地质图编制标准一、矿区瓦斯地质图编图原理和目的矿区瓦斯地质图是在深入研究区域地质演化、矿区构造演化及其构造分布特征的基础上，查清区域构造对矿区构造的控制，对构造复杂区的控制，对构造煤发育规律的控制，并做到构造逐级控制，从而查清构造对煤层瓦斯生成、保存和赋存分布特征的控制规律，查清矿区瓦斯（煤层气）地质规律。

结合大量的瓦斯地质工作、瓦斯地质测试资料，大量的瓦斯涌出、瓦斯突出、瓦斯含量实测和预测资料，在编制全矿区所有矿井瓦斯地质图的基础上，编制矿区瓦斯地质图，编制矿区瓦斯涌出量等值线、矿区瓦斯含量等值线，划分瓦斯（煤层气）资源量评价区块，划分煤与瓦斯区域突出危险性分级。

为矿区瓦斯综合治理和瓦斯（煤层气）开发、利用提供重要的依据，为矿区制定煤炭、煤层气开发规划提供重要的参考。

二、矿区瓦斯地质图编图内容及方法1、地理底图选用1：10000或相应比例尺的矿区煤层底板等高线图、煤田地质图、构造纲要图、地形地质图和各矿井1：5000采掘工程平面图和相应的煤层底板等高线图为地理底图。

2 、地质内容及方法（1）1：10000或相应比例尺的矿区井田分布图、煤层底板等高线图、煤田地质图、勘探线剖面图、构造纲要图、地形地质图；（2）矿区及所属矿井煤田地质勘探报告；（3）所有勘探钻孔及测井曲线资料；（4）三维地震勘探资料或有关物探资料；（5）动力地质作用资料等；（6）所属矿井瓦斯地质图及其说明书，采掘工作面瓦斯地质图，所有瓦斯地质和瓦斯预测研究成果报告；（7）临近矿区、矿井相关瓦斯地质资料；上述内容按瓦斯地质图图例绘制。

3、瓦斯内容及方法矿区瓦斯地质图是反映矿区瓦斯地质规律、瓦斯致灾、瓦斯预测、瓦斯（煤层气）资源评价及抽采技术条件等真实情况的技术图件。

（1）矿区瓦斯地质图必须对全矿区进行煤与瓦斯区域突出危险性预测；按瓦斯地质图图例标注煤与瓦斯突出预测参数，如瓦斯压力测点等；按瓦斯地质图图例标注所有瓦斯突出点及其资料；按瓦斯地质图图例标注突出危险区、威胁区界线。

ICS ：01.080.30；07.040；73-010 D04备案号：A Q矿井瓦斯地质图 编制方法Coal mine gas-geology map —Drawings method（送审稿）国家安全生产监督管理总局 发布目次前言 (I)引言.............................................................................................................................................................. I I1 范围 (1)2 规范性引用文件 (1)3 术语及定义、符号 (1)3.1术语及定义 (1)3.2 符号 (2)4 编图要求 (2)4.1 地质内容要求 (2)4.2 瓦斯内容要求 (2)5 编图方法 (3)5.1 资料收集与整理 (3)5.2 煤层瓦斯含量、煤层瓦斯压力预测 (3)5.3 瓦斯涌出量预测 (3)5.4 煤与瓦斯区域突出危险性预测 (4)5.5 矿井瓦斯（煤层气）资源评价 (4)5.6 矿井瓦斯地质图编绘 (4)6 编制说明书 (5)附录 A （规范性附录）矿井瓦斯地质图资料统计表 (6)附录 B （规范性附录）煤矿瓦斯地质图图例 (12)附录 C （资料性附录）矿井瓦斯地质图编制说明书编写提纲 (15)前言本标准的附录A和附录B为规范性附录，附录C为资料性附录。

本标准由国家安全生产监督管理总局提出。

本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会归口。

本标准由河南理工大学负责起草，淮南矿业集团公司、郑州煤炭工业（集团）有限责任公司、平顶山煤业集团、开滦矿业集团参加起草。

本标准主要起草人：张子敏、张玉贵、魏国营、闫江伟、贾天让、刘勇本标准为首次发布。

引言矿井瓦斯地质图是煤矿安全生产的重要图件，用以汇集瓦斯地质信息，揭示瓦斯地质规律，进行瓦斯涌出量、煤与瓦斯突出危险性、瓦斯含量预测和瓦斯（煤层气）资源量评价。

河南省瓦斯地质图编制细则（张子敏）河南省矿井瓦斯地质图编制规定河南省矿井瓦斯地质图编制规定前言编好矿井瓦斯地质图和矿井瓦斯地质规律与瓦斯预测研究报告是编好矿区瓦斯地质图、省瓦斯地质图和瓦斯地质图集的基础～也是搞好河南省瓦斯地质、瓦斯预测和瓦斯治理工作、煤层气资源开发的基础。

煤矿瓦斯地质编图是瓦斯地质理论与应用的重大系统工程～专业性、技术性较强～要求有严格的编图细则、图例和比例尺。

瓦斯地质分析、研究和编图的基础是依托建矿以来生产实践、科学研究中积累的丰富瓦斯地质与瓦斯治理资料。

此次编制了“煤矿瓦斯地质编图统计表”26个表格～需要各煤矿认真填写。

同时～制定了“矿井瓦斯地质规律与瓦斯预测研究报告”编制提纲～供编写“矿井瓦斯地质图”研究报告参考。

张子敏2007年10月河南省矿井瓦斯地质图编制规定一、河南省矿井瓦斯地质图编制细则 1 编图原理和目的矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图。

在系统收集、整理建矿以来采掘工程揭露和测试的全部瓦斯资料和地质资料～如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量,煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等～在搞清矿井瓦斯地质规律～进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯,煤层气,资源量评价和构造煤厚度分布等基础上绘制而成。

矿井瓦斯地质图能高度集中反映煤层采、掘揭露和地质勘探等手段测试的瓦斯地质信息。

它可准确的反映矿井瓦斯涌出规律和赋存规律,准确的预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性～准确地评价瓦斯,煤层气,资源量及开发技术条件。

2 编图内容和方法2.1 地理底图选用1:5000矿井采掘工程平面图和煤层底板等高线图作为地理底图。

要求地理底图的选取应能反应最新的瓦斯地质信息。

2.2 地质内容和方法,1,煤层底板等高线:一般是标高差50m一条～但在褶皱和断层影响引起煤层倾角变化大的部位～等高线密度增加,2河南省矿井瓦斯地质图编制规定,2,全部地质勘探钻孔～煤层露头～向斜～背斜～断层～煤层厚度～陷落柱～火成岩～煤层顶底板砂～泥岩分界线～构造煤的类型、厚度分布等。

采掘工作面瓦斯地质图编制标准一、采掘工作面瓦斯地质图编图目的采掘工作面瓦斯地质图是直接服务于生产第一线瓦斯灾害预防措施和瓦斯抽采措施，与瓦斯实时监测监控相结合，综合治理瓦斯。

采掘工作面瓦斯地质图是以采掘工作面工程平面图为地理底图，在准确预测瓦斯致灾参数指标，结合瓦斯地质分析基础编绘而成。

采掘工作面瓦斯地质图要随着采掘进程，随时收集、整理、填绘瓦斯和地质资料，尤其要对小断层和构造煤的厚度变化随时编录，及时编绘煤巷瓦斯涌出量随不同地质因素变化曲线图和煤与瓦斯突出预测指标变化剖面图等。

二、采掘工作面瓦斯地质图编图内容和方法1、地理底图选用1：2000或1：1000采掘工作面工程平面图作为地理底图。

2 、地质内容和方法（1）断层、褶皱、陷落柱等，按瓦斯地质图图例和表8、表13填绘；（2）构造煤厚度变化规律：以采掘工作面日常构造煤编录数据为依据，按瓦斯地质图图例绘制构造煤厚度变化和沿工作面分布的构造煤小柱状图；（3）勘探钻孔及煤层柱状图；（4）顶底板砂泥岩分界曲线图。

3、瓦斯内容和方法（1）瓦斯涌出量点：回采工作面绝对瓦斯涌出量和相对瓦斯涌出量，掘进工作面绝对瓦斯涌出量，每月分别筛选3个数据，按表1、表2及瓦斯地质图图例填绘在瓦斯地质图上；（2）掘进工作面绝对瓦斯涌出量随采掘进程的变化曲线图；（3）瓦斯含量点、瓦斯压力点按瓦斯地质图图例填绘；（4）瓦斯放散初速度ΔP、煤的坚固性系数f值、瓦斯突出危险性综合指标K值按瓦斯地质图图例填绘；（5）煤与瓦斯突出预测预报指标：钻孔最大瓦斯涌出初速度q max、最大钻屑量s max和钻屑瓦斯解吸指标Δh2随采、掘进程的变化曲线图，突出预测指标R值变化曲线图。

按表6统计，按瓦斯地质图图例填绘；（6）瓦斯突出点：按瓦斯地质图图例填绘，按表7、表8填写突出点统计表；（7）瓦斯突出危险性区划：根据预测结果，将突出煤层划分为突出危险区、突出威胁区和无突出区，按瓦斯地质图图例填绘。

煤矿瓦斯地质图的编制方法及应注意的几个问题[摘要]本文主要阐述了煤矿瓦斯地质图的编制内容、编制方法等问题，提出了编制瓦斯地质图要注意的几个问题。

【关键词】煤矿；瓦斯地质图；编制方法1、瓦斯地质图的编制的内容瓦斯地质图是综合反映瓦斯赋存分布规律及其地质条件、瓦斯含量、瓦斯涌出量、瓦斯突出点分布及瓦斯突出预测参数等瓦斯、地质诸因素的基础图件。

不同种类、内容、范围的瓦斯地质图件，选用的比例尺、反映问题的深度、广度和精度也有差别。

矿区矿井的瓦斯地质图的内容如下。

1.1瓦斯地质综合柱状图瓦斯地质综合柱状图是在煤系综合柱状图或地层柱状图的基础上，叠加瓦斯内容后编制，反映某一块段、井田或矿区的煤系瓦斯地质状况。

1.2瓦斯地质剖面图瓦斯地质剖面图是以地质剖面图为基础，叠加瓦斯内容后而编制的。

按剖切范围的大小，进行划分。

突出点剖面图是反映突出点局部范围的具体特征的图件；矿井、矿区瓦斯地质剖面图是反映沿某一方向剖面线上瓦斯地质特征的图件，此图要尽可能反映剖面线及邻近的瓦斯资料，如突出点位置、突出带范围等，并附以剖面线上瓦斯参数的变化曲线。

1.3瓦斯地质平面图瓦斯地质平面图的范围一般是一个井田、矿区甚至更大、更小的区域。

综合性瓦斯地质平面图如下：（1）矿井瓦斯地质图。

它一般选用矿井可采煤层底板等高线图作为编制底图，比例尺选用1：2000～1：5000。

开采多煤层的矿井，要分煤层编制；开采急倾斜煤层的矿井，要以煤层立面投影图为底图。

不管平面图还是立面图，都要表示瓦斯、地质等内容。

（2）矿区瓦斯地质图。

它通常以矿区主采煤层底板等高线图为底图，比例尺选用1：10000～1：50000。

主要内容与矿井瓦斯地质图相似，而范围过大，也有一些不同的要求，如矿区的各个矿井要根据不同瓦斯等级分别进行区划；对基建矿井或待开发的井田，要进行瓦斯等级和突出危险性的预测；如果不同井田变质程度有差别，要根据煤质牌号或高、中、低变质带来圈定范围；适当删减一些地质因素，增大等值线的差值等。

天向煤矿瓦斯地质图编制要求矿井瓦斯地质图是揭示瓦斯地质规律，表达瓦斯压力、瓦斯含量、煤与瓦斯突出危险性、瓦斯涌出量预测，反映瓦斯、地质和采掘工程信息的综合性图件。

为规范瓦斯地质图内容，特要求如下：一、编图内容1、地质内容煤层底板等高线，顶板泥岩厚度等值线，煤层上覆基岩厚度等值线，井田地质勘探钻孔，煤层露头，向斜，背斜，断层，陷落柱，火成岩分布，煤层厚度，煤层厚度等值线。

2、瓦斯内容（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点；（2）瓦斯涌出量等值线：绘制绝对瓦斯涌出量实测等值线与预测等值线；（3）瓦斯涌出量区划；（4）瓦斯含量点和瓦斯含量等值线（包括实测线和预测线）；（5）瓦斯突出危险性预测参数：瓦斯压力P、瓦斯放散初速度ΔP，煤的坚固性系数f值，瓦斯突出危险性综合指标K值，钻屑瓦斯解吸指标Δh2，钻孔最大瓦斯涌出初速度qmax、钻孔最大钻屑量smax等；（6）瓦斯突出危险区界线；（7）瓦斯压力点，瓦斯压力等值线（包括实测线和预测线）；（8）煤与瓦斯突出动力现象点[包括瓦斯突出强度（突出煤量、涌出瓦斯量），突出时间（年、月、日）、标高、埋深等] ；（9）煤层瓦斯风化带。

二、绘制要求1、矿井瓦斯地质图采用采掘工程平面图作底图进行编制，比例尺选取1：2000或1：5000。

2、矿井瓦斯地质图以瓦斯和地质内容为主体，为突出表现瓦斯分布和影响瓦斯分布的地质因素等主体内容，可对采掘工程平面图的内容进行简化，主要内容见下表。

矿井瓦斯地质图底图编绘主要内容3、煤层底板等高线等高距，对应比例尺1：2000、1：5000选取20m、50m，在褶皱、断层影响部位及近水平煤层，可增大或减小等高线间距。

4、绝对瓦斯涌出量等值线等值距可选择5m3/min、10m3/min 等；5、瓦斯含量等值线，按瓦斯含量等值距2m3/t绘制。

煤层瓦斯含量超过8m3/t，应绘制8m3/t煤层瓦斯含量等值线（宝雨山公司所属矿井煤层瓦斯含量超过６m3/t，应绘制６m3/t煤层瓦斯含量等值线）；6、瓦斯压力等值线，按瓦斯压力等值距0.2MPa绘制。

矿井瓦斯地质图编制标准一、矿井瓦斯地质图编图原理和目的矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图，在系统收集、整理建矿以来采、掘工程揭露和测试的全部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量，煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在查清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯（煤层气）资源量评价和构造煤的发育特征等基础上按照图例绘制而成。

矿井瓦斯地质图能高度集中反映煤层采掘揭露和地质勘探等手段测试的瓦斯地质信息，可准确反映矿井瓦斯赋存规律和涌出规律，准确预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确评价瓦斯（煤层气）资源量及开发技术条件。

二、矿井瓦斯地质图编图内容和方法1 、地理底图选用1：5000矿井采掘工程平面图和煤层底板等高线图作为地理底图，要求地理底图的选取应能反应最新的瓦斯地质信息。

2、地质内容和方法（1）煤层底板等高线：一般是标高差50m一条，在褶皱和断层影响引起煤层倾角变化大的部位，等高线密度增加；（2）井田地质勘探钻孔、煤层露头、向斜、背斜、断层、煤层厚度、陷落柱分布、煤层顶底板砂泥岩分界线，构造煤的类型、厚度分布等。

上述内容按瓦斯地质图图例绘制。

3 、瓦斯内容和方法（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点，每月筛选一个数据，按瓦斯地质图图例填绘和表1、表2统计；（2）瓦斯涌出量等值线：绝对瓦斯涌出量等值线又分实测线和预测线，按瓦斯地质图图例填绘和表1、表2统计；（3）瓦斯压力等值线：煤层瓦斯压力等值线分为实测等值线和预测等值线，其中要有0.74MPa等值线,按瓦斯地质图图例填绘和表4统计；（4）瓦斯涌出量区划：根据矿井瓦斯涌出特征，一般是级差5m3/min，按瓦斯地质图图例填绘不同的面色，表示瓦斯涌出量区划级别；但对大型、特大型矿井，产量高、瓦斯涌出量大的矿井，绝对瓦斯涌出量等量差可适当增加。

煤矿矿井瓦斯地质图编制方法矿井: 矿井:以某个生产矿井田范围为编制对象矿区:具有相似区域地质演化、矿区:具有相似区域地质演化、构造演化和分布特征的井田范围具体讲编制题目为：具体讲编制题目为：１、ＸＸ矿Ｘ煤层瓦斯地质图√ ＸＸ矿煤层瓦斯地质图√ ２、ＸＸ矿区Ｘ煤层瓦斯地质图（江西４、ＸＸ矿区Ｘ煤层瓦斯地质图（江西４矿区个）１.图名（大图置上，插图置下），图图名（大图置上，插图置下），图），线状比例尺. 框，线状比例尺. ２.指北针，或者经纬线，高斯公里网. 指北针，或者经纬线，高斯公里网. ３.图框. 图框. ４.图例. 图例. ５.责任表. 责任表. ６.瓦斯地质内容. 瓦斯地质内容. 投影与坐标要求：投影与坐标要求：对于矿井瓦斯地质图，其投影方式视资料对于矿井瓦斯地质图，来源而定，通常采用高斯投影６度分带，来源而定，通常采用高斯投影６度分带，坐标系通常采用５４８０坐标５４或坐标。
