矿井瓦斯地质图编制规定前 言编好矿井瓦斯地质图和矿井瓦斯地质规律与瓦斯预测研究报告是编好矿区瓦斯地质图、省瓦斯地质图和瓦斯地质图集的基础，也是搞好瓦斯地质、瓦斯预测和瓦斯治理工作、煤层气资源开发的基础。

煤矿瓦斯地质编图是瓦斯地质理论与应用的重大系统工程，专业性、技术性较强，要求有严格的编图细则、图例和比例尺。

瓦斯地质分析、研究和编图的基础是依托建矿以来生产实践、科学研究中积累的丰富瓦斯地质与瓦斯治理资料。

此次编制了“煤矿瓦斯地质编图统计表”26个表格，需要各煤矿认真填写。

同时，制定了“矿井瓦斯地质规律与瓦斯预测研究报告”编制提纲，供编写“矿井瓦斯地质图”研究报告参考。

一、 矿井瓦斯地质图编制细则1 编图原理和目的矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图。

在系统收集、整理建矿以来采掘工程揭露和测试的全部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量；煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在搞清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯（煤层气）资源量评价和构造煤厚度分布等基础上绘制而成。

矿井瓦斯地质图能高度集中反映煤层采、掘揭露和地质勘探等手段测试的瓦斯地质信息。

它可准确的反映矿井瓦斯涌出规律和赋存规律；准确的预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确地评价瓦斯（煤层气）资源量及开发技术条件。

2 编图内容和方法2.1 地理底图选用1：5000矿井采掘工程平面图和煤层底板等高线图作为地理底图。

要求地理底图的选取应能反应最新的瓦斯地质信息。

2.2 地质内容和方法（1）煤层底板等高线：一般是标高差50m一条，但在褶皱和断层影响引起煤层倾角变化大的部位，等高线密度增加；（2）全部地质勘探钻孔，煤层露头，向斜，背斜，断层，煤层厚度，陷落柱，火成岩，煤层顶底板砂，泥岩分界线，构造煤的类型、厚度分布等。

2.3 瓦斯内容和方法（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点，每月筛选一个数据，按表1、表2和表11中图例表示；（2）瓦斯涌出量等值线：绘制绝对瓦斯涌出量实测等值线与预测等值线，按表2和表11中图例表示；（3）瓦斯涌出量区划：根据矿井瓦斯涌出量等值线，一般是级差5m3/min，按图例填绘不同的面色，表示瓦斯涌出量区划级别；（4）瓦斯含量点和瓦斯含量等值线，按表3和表11中图例表示；（5）瓦斯突出危险性预测参数：瓦斯压力P、瓦斯放散初速度ΔP，煤的坚固性系数f值，瓦斯突出危险性综合指标K值，钻屑瓦斯解吸指标Δh2，钻孔最大瓦斯涌出初速度q max、钻孔最大钻屑量s max等。

矿井瓦斯地质图编制标准一、矿井瓦斯地质图编图原理和目的矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图，在系统收集、整理建矿以来采、掘工程揭露和测试的全部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量，煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在查清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯(煤层气)资源量评价和构造煤的发育特征等基础上按照图例绘制而成。

矿井瓦斯地质图能高度集中反映煤层采掘揭露和地质勘探等手段测试的瓦斯地质信息，可准确反映矿井瓦斯赋存规律和涌出规律，准确预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确评价瓦斯(煤层气)资源量及开发技术条件。

二、矿井瓦斯地质图编图内容和方法1 、地理底图选用1：5000矿井采掘工程平面图和煤层底板等高线图作为地理底图，要求地理底图的选取应能反应最新的瓦斯地质信息。

2、地质内容和方法(1)煤层底板等高线：一般是标高差50m一条，在褶皱和断层影响引起煤层倾角变化大的部位，等高线密度增加;(2)井田地质勘探钻孔、煤层露头、向斜、背斜、断层、煤层厚度、陷落柱分布、煤层顶底板砂泥岩分界线，构造煤的类型、厚度分布等。

上述内容按瓦斯地质图图例绘制。

3 、瓦斯内容和方法(1)瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点，每月筛选一个数据，按瓦斯地质图图例填绘和表1、表2统计;(2)瓦斯涌出量等值线：绝对瓦斯涌出量等值线又分实测线和预测线，按瓦斯地质图图例填绘和表1、表2统计;(3)瓦斯压力等值线：煤层瓦斯压力等值线分为实测等值线和预测等值线，其中要有0.74MPa等值线,按瓦斯地质图图例填绘和表4统计;(4)瓦斯涌出量区划：根据矿井瓦斯涌出特征，一般是级差5m3/min，按瓦斯地质图图例填绘不同的面色，表示瓦斯涌出量区划级别;但对大型、特大型矿井，产量高、瓦斯涌出量大的矿井，绝对瓦斯涌出量等量差可适当增加。

全国煤矿瓦斯地质图编制工作实施方案一、充分认识全国煤矿瓦斯地质图编制工作的意义认真学习国能煤炭[]号文件；认真学习国家能源局吴吟总工程师“在全国煤矿瓦斯地质图编制工作启动暨培训会上的讲话”精神；充分认识国家能源局组织开展全国煤矿瓦斯地质图编制工作的重要意义。

我国煤矿地质构造复杂，瓦斯是复杂的地质体，瓦斯治理难度大，编制煤矿瓦斯地质图是瓦斯治理最重要的基础工作，能高度概括我国煤矿不同级别范围的瓦斯地质规律，能掌握瓦斯治理的主动权，有的放矢，是一项利国利民的“民生工程”。

二、切实做好组织领导工作全国煤矿瓦斯地质图编制工作范围广、工作量大、时间紧、任务重。

全国省（区、市）各级编图领导小组组长为第一责任人。

充分依靠所管辖的矿井、矿区、煤田地质局（勘探公司）工程技术人员，认真做好实施方案，安排好专项资金。

同时，要加强与技术工作组的联系，做好与有关高等（院）校、科研院（所）专家技术指导的接洽工作，双方密切配合。

按照国能煤炭[]号文件要求，按质、按量、按期完成各级瓦斯地质图。

年月—年月，完成全国煤矿矿井、矿区瓦斯地质图；年月—月，完成全国个省（区、市）煤矿瓦斯地质图。

三、成立技术工作组按照国能煤炭[]号文件，成立全国煤矿瓦斯地质图编制技术工作组，由煤炭科学研究总院、中国煤炭地质总局、河南理工大学、中国矿业大学、煤矿瓦斯治理国家工程研究中心、太原理工大学、辽宁工程技术大学、大连理工大学、安徽理工大学、山东科技大学、西安科技大学、湖南科技大学、华北科技学院、黑龙江科技学院、山东大学、东北大学、中国科学院武汉岩土力学研究所等单位有关人员组成。

在国家能源局的领导下积极开展工作。

.组长：张子敏.成员：景国勋、张国成、高建良、胡斌、勾攀峰、袁亮、胡千庭、张群、马丕梁、屈先朝、靳秀良、王魁军、文光才、吴燕清、程爱国、荆建德、李平、程远平、曾勇、郭德勇、唐春安、梁冰、张驎、李术才、刘泽功、刘泉声、杨天鸿、朱万成、严家平、李增学、李树刚、王海桥、吴强、尹尚先、聂百胜、王凯、苏现波、张子戌、刘明举、王兆丰、余明高、崔洪庆、蔡成功、张玉贵等。

目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语及定义 (1)4 编图原理和目的 (2)4.1编图原理 (2)4.2编图目的 (2)5 编图内容 (2)5.1地理底图 (2)5.2 地质内容 (2)5.3瓦斯内容 (2)6 编图方法 (2)6.1资料收集与整理要求 (3)6.2矿井瓦斯地质规律研究 (3)6.3瓦斯含量、瓦斯压力预测 (3)6.4瓦斯涌出量预测 (3)6.5煤与瓦斯区域突出危险性预测 (4)6.6矿井瓦斯（煤层气）资源评价 (4)6.7矿井瓦斯地质图编绘 (4)附录 A （规范性附录）煤矿瓦斯地质图图例 (6)附录 B （资料性附录）矿井瓦斯地质图资料统计表 (9)附录 C （规范性附录）矿井瓦斯地质图编制说明书编写提纲 (15)前言本标准起草单位: 河南理工大学。

本标准主要起草人: 张子敏、张玉贵、高建良、闫江伟、贾天让、刘勇、魏国营、张明杰、张攀、屈先朝、崔洪庆、蔡成功。

矿井瓦斯地质图编制方法1 范围本标准适用于煤矿编制矿井瓦斯地质图。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本标准。

AQ1018 矿井瓦斯涌出量预测方法AQ 1025 煤与瓦斯突出矿井鉴定规范GB/T 15663.8 煤矿科技术语煤矿安全DZ/T 0216 煤层气资源/储量规范3 术语及定义GB/T15663·8、AQ1018、AQ 1024和DZ/T 0216定义的术语适用于本标准。

再定义以下术语：3.1矿井瓦斯地质图Gas-geology map of coal mine以矿井煤层底板等高线图和采掘工程平面图作为地理底图，集中反映建矿以来采掘工程揭露和测试的全部瓦斯资料和地质资料，在厘清矿井瓦斯地质规律、进行瓦斯含量、瓦斯涌出量、煤与瓦斯区域突出危险性预测、瓦斯（煤层气）资源量评价和构造煤厚度分布等基础上绘制成图。

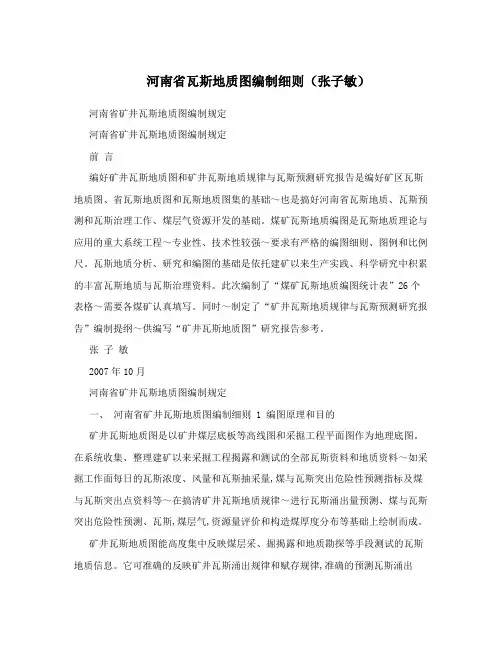

河南省瓦斯地质图编制细则（张子敏）河南省矿井瓦斯地质图编制规定河南省矿井瓦斯地质图编制规定前言编好矿井瓦斯地质图和矿井瓦斯地质规律与瓦斯预测研究报告是编好矿区瓦斯地质图、省瓦斯地质图和瓦斯地质图集的基础～也是搞好河南省瓦斯地质、瓦斯预测和瓦斯治理工作、煤层气资源开发的基础。
