工业自动化控制系统的设计原理工业自动化控制系统是一种通过计算机控制系统、传感器和执行器等设备来实现工业生产过程全自动化的技术手段。

随着科技的不断发展和进步，工业自动化控制系统已经广泛应用于化工、机械、电子、石油、冶金、电力等领域，大大提高了生产效率、降低了人工成本。

本文将介绍工业自动化控制系统的设计原理。

一、控制系统的结构工业自动化控制系统的结构一般由传感器、执行器、控制器、执行机构和计算机等部分组成。

其中，传感器主要用于采集物理量，如温度、压力、流量等。

执行器则是根据控制器所发出的指令，使系统产生相应的动作，如阀门的开闭、电机的启停等。

控制器则是利用传感器所采集到的数据以及程序逻辑进行计算，根据所设定的控制策略输出控制信号，并将其送入执行器。

执行机构则是执行器所驱动的机构，根据执行器的指令产生具体的运动。

二、思考过程在设计工业自动化控制系统时，需要经过以下三个步骤：确定控制目标、分析控制对象和确定控制策略。

1. 确定控制目标自动化控制系统的设计目的是为了实现生产、产品的下线，为此需要先明确控制目标。

即需要明确生产过程中的哪些物理量需要进行监测控制以及需要实现什么样的控制效果。

2. 分析控制对象确定控制目标之后，需要对控制对象进行详细分析。

需要了解控制对象的运动特性、传递函数等信息。

根据所获取到的对象信息，可以制定出更为合理的控制策略。

3. 确定控制策略在对控制对象进行分析之后，需要根据所确定的目标和对控制对象的分析，制定出合理的控制策略。

控制策略一般包括三部分：控制方式、控制器种类和控制器参数。

控制方式分为开环控制和闭环控制两种，根据物理模型选择相应的控制方式。

控制器种类主要有PID控制器、模糊控制器、神经网络控制器等。

根据具体需要选择控制器种类。

控制器参数则是指PID参数等，根据控制对象分析出的传递函数进行调节。

三、实现过程在确定控制方案之后，需要将其实现在控制系统中。

控制系统的实现过程包括以下几个步骤：采集数据、控制计算、控制信号输出以及界面显示。

工业自动化系统组成工业自动化系统是指利用计算机、传感器、执行器等技术手段，对工业生产过程进行控制和监测的一种系统。

它可以实现生产线的自动化、信息化和智能化，提高生产效率和产品质量，降低生产成本。

工业自动化系统由多个组成部分构成，包括传感器、执行器、控制器、通信网络、人机界面等。

1. 传感器：传感器是工业自动化系统中的重要组成部分，用于感知和采集各种工艺参数和环境信息。

例如，温度传感器可以测量温度变化，压力传感器可以测量压力变化，光电传感器可以检测物体的存在和位置等。

传感器将采集到的信息转化为电信号，传输给控制器进行处理和决策。

2. 执行器：执行器是工业自动化系统中的另一个重要组成部分，用于根据控制器的指令执行相应的动作。

例如，电动阀门可以根据控制器的信号开关，电机可以根据控制器的指令启动和停止等。

执行器将控制器的输出信号转化为物理动作，实现对生产过程的控制。

3. 控制器：控制器是工业自动化系统的核心部分，用于对传感器采集到的信息进行处理和决策，并生成相应的控制信号。

控制器可以是基于硬件的可编程逻辑控制器（PLC）、基于软件的工控机或嵌入式系统等。

控制器根据预设的控制算法和逻辑，实时监测和调节生产过程，确保生产过程的稳定性和优化。

4. 通信网络：通信网络是连接工业自动化系统各个组成部分的关键环节，用于传输控制信号和数据信息。

通信网络可以采用有线或无线的方式进行数据传输，例如以太网、现场总线、工业无线网络等。

通过通信网络，各个组成部分可以实现实时的数据共享和远程监控，提高系统的灵活性和可靠性。

5. 人机界面：人机界面是工业自动化系统与人进行交互的接口，用于显示和操作系统的状态和参数。

人机界面可以是触摸屏、显示器、键盘等，通过直观的图形界面和操作方式，使操作人员能够方便地监测和控制生产过程。

人机界面还可以提供报警和故障诊断功能，帮助操作人员及时发现和解决问题。

以上是工业自动化系统的基本组成部分，不同的工业自动化系统在具体应用中可能会有所差异。

工业自动化工作原理解析工业自动化是指利用计算机、机械、电子等技术手段，对工业生产过程中的各种操作和控制进行自动化处理的一种技术。

它可以提高生产效率、降低成本、提高产品质量，并且减少人工操作对于生产环境的依赖。

本文将对工业自动化的工作原理进行详细解析。

一、传感器与执行器工业自动化的核心是传感器和执行器的应用。

传感器可以感知环境中的各种参数，如温度、压力、湿度、速度等，将这些参数转化为电信号传输给控制系统。

而执行器则根据控制系统的指令，对工业设备进行动作控制，如开关、启动、停止等。

传感器和执行器的配合使用，实现了对生产过程的实时监测和控制。

二、控制系统控制系统是工业自动化的核心部分，它负责接收传感器传来的信号，并根据预设的逻辑和算法进行处理。

控制系统一般分为硬件和软件两个部分。

硬件包括控制器、PLC（可编程逻辑控制器）、传感器、执行器等。

软件则是通过编程实现对控制系统的逻辑控制。

控制系统的设计需要根据具体的生产过程和要求进行定制，以实现精确的控制和监测。

三、通信技术工业自动化中的各个设备之间需要进行数据的传输和交互，这就需要借助通信技术。

常见的通信技术包括以太网、Modbus、Profibus等。

通过建立可靠的通信网络，不同设备之间可以实现数据的共享和交互，从而实现整个生产过程的协调和优化。

四、监控与优化工业自动化的另一个重要功能是对生产过程进行监控和优化。

通过对传感器数据的实时监测和分析，可以及时发现生产过程中的异常情况，并采取相应的措施进行调整。

同时，通过对生产数据的统计和分析，可以找出生产过程中的瓶颈和问题，并进行优化改进，提高生产效率和产品质量。

五、安全性与可靠性工业自动化在实际应用中需要考虑安全性和可靠性的问题。

安全性是指在自动化过程中保障工作人员和设备的安全。

可靠性是指自动化系统在长时间运行中的稳定性和可靠性。

为了确保安全性和可靠性，工业自动化系统需要进行严格的设计和测试，以及定期的维护和检修。

工业自动化控制系统的工作原理工业自动化控制系统是由软件和硬件组成的，通过程序控制和各种传感器、执行器等设备进行联动操作，达到对工业生产过程实现全面、准确、高效的自动化控制，是现代工业生产中必不可少的一环。

本篇文章将详细介绍工业自动化控制系统的原理。

1. 工业自动化控制系统的基本组成（1）控制器：控制器是工业自动化控制系统的核心，其主要功能是接收来自传感器、执行器以及人机界面等设备的信息，进行处理，并向执行器发送指令控制现场设备的运行。

（2）人机界面：人机界面是工业自动化控制系统的外围设备，其主要功能是向操作者提供控制界面，方便操作者在控制器的指导下对设备进行控制、监测和操作。

（3）传感器：传感器是通过采集信号将现场实际参数转换为电信号，并将其发送给控制器，反馈实时的工艺过程物理量。

（4）执行器：执行器是通过接收控制器的控制信号，来控制生产线上各个部位的设备和机器的运行，包括电动阀门、电动机、气缸等。

2. 工业自动化控制系统的实现过程对于工业自动化控制系统，其实现过程主要包括以下几个方面：输入、处理和输出。

在控制输入的过程中，传感器将现场实际参数转换为电信号，而这些参数随着工艺过程的不同而不同，如温度、压力、流量、转速等。

在处理的过程中，控制器会将输入的数据进行处理分析，以便制定出合理的控制策略，并根据设备的运转情况进行不断调整，使工艺参数实现更高效的控制。

在控制输入输出过程中，执行器会再根据控制器的指令，对现场设备进行控制，从而实现输出控制。

3. 工业自动化控制系统的控制策略（1）开环控制：开环控制是根据预先设定的参数来控制设备运行，不考虑实时反馈的数据。

在这种控制模式下，控制器无法进行实际度量和修正，因此容易出现控制误差。

（2）闭环控制：闭环控制是通过反馈的实时数据对设备的运行进行监测和控制，根据实际反馈数据对设备运行过程进行修正和调整，从而更加精确地控制生产过程。

（3）前馈控制：前馈控制是在预压和预判的基础上，提前给定正确的控制量，快速、准确地控制设备的运行，但这种控制策略受到参数不准确、设备负载不一致、噪声等外界干扰因素的影响比较大，需要进行实时反馈修正。

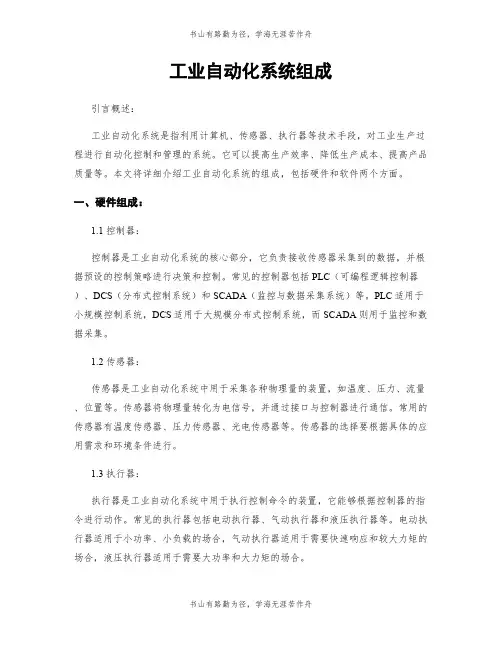

工业自动化系统组成引言概述：工业自动化系统是指利用计算机、传感器、执行器等技术手段，对工业生产过程进行自动化控制和管理的系统。

它可以提高生产效率、降低生产成本、提高产品质量等。

本文将详细介绍工业自动化系统的组成，包括硬件和软件两个方面。

一、硬件组成：1.1 控制器：控制器是工业自动化系统的核心部分，它负责接收传感器采集到的数据，并根据预设的控制策略进行决策和控制。

常见的控制器包括PLC（可编程逻辑控制器）、DCS（分布式控制系统）和SCADA（监控与数据采集系统）等。

PLC适用于小规模控制系统，DCS适用于大规模分布式控制系统，而SCADA则用于监控和数据采集。

1.2 传感器：传感器是工业自动化系统中用于采集各种物理量的装置，如温度、压力、流量、位置等。

传感器将物理量转化为电信号，并通过接口与控制器进行通信。

常用的传感器有温度传感器、压力传感器、光电传感器等。

传感器的选择要根据具体的应用需求和环境条件进行。

1.3 执行器：执行器是工业自动化系统中用于执行控制命令的装置，它能够根据控制器的指令进行动作。

常见的执行器包括电动执行器、气动执行器和液压执行器等。

电动执行器适用于小功率、小负载的场合，气动执行器适用于需要快速响应和较大力矩的场合，液压执行器适用于需要大功率和大力矩的场合。

二、软件组成：2.1 编程软件：编程软件是用于编写控制器的控制程序的工具。

不同的控制器使用不同的编程软件，如PLC使用Ladder Diagram（梯形图）、DCS使用Function Block Diagram （功能块图）等。

编程软件提供了丰富的函数库和编程语言，使得控制程序的编写更加方便和高效。

2.2 监控软件：监控软件是用于监控和管理工业自动化系统的工具。

它能够实时显示工业过程的状态、趋势和报警信息，并提供人机界面进行操作和配置。

监控软件通常具有数据采集、数据存储、数据分析等功能，可以帮助用户实现对生产过程的全面监控和管理。

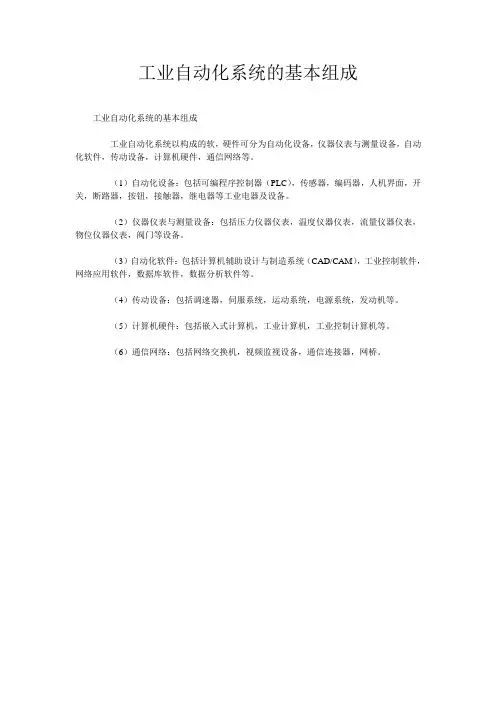

工业自动化系统的基本组成工业自动化系统的基本组成
工业自动化系统以构成的软，硬件可分为自动化设备，仪器仪表与测量设备，自动化软件，传动设备，计算机硬件，通信网络等。

（1）自动化设备：包括可编程序控制器（PLC），传感器，编码器，人机界面，开关，断路器，按钮，接触器，继电器等工业电器及设备。

（2）仪器仪表与测量设备：包括压力仪器仪表，温度仪器仪表，流量仪器仪表，物位仪器仪表，阀门等设备。

（3）自动化软件：包括计算机辅助设计与制造系统（CAD/CAM），工业控制软件，网络应用软件，数据库软件，数据分析软件等。

（4）传动设备：包括调速器，伺服系统，运动系统，电源系统，发动机等。

（5）计算机硬件：包括嵌入式计算机，工业计算机，工业控制计算机等。

（6）通信网络：包括网络交换机，视频监视设备，通信连接器，网桥。

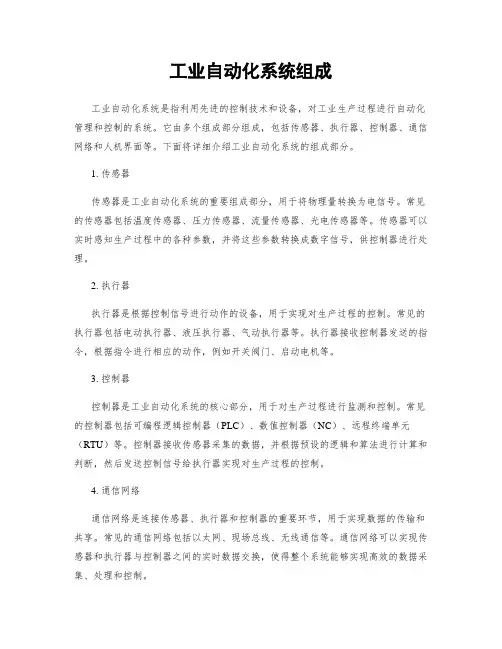

工业自动化系统组成工业自动化系统是指利用先进的控制技术和设备，对工业生产过程进行自动化管理和控制的系统。

它由多个组成部分组成，包括传感器、执行器、控制器、通信网络和人机界面等。

下面将详细介绍工业自动化系统的组成部分。

1. 传感器传感器是工业自动化系统的重要组成部分，用于将物理量转换为电信号。

常见的传感器包括温度传感器、压力传感器、流量传感器、光电传感器等。

传感器可以实时感知生产过程中的各种参数，并将这些参数转换成数字信号，供控制器进行处理。

2. 执行器执行器是根据控制信号进行动作的设备，用于实现对生产过程的控制。

常见的执行器包括电动执行器、液压执行器、气动执行器等。

执行器接收控制器发送的指令，根据指令进行相应的动作，例如开关阀门、启动电机等。

3. 控制器控制器是工业自动化系统的核心部分，用于对生产过程进行监测和控制。

常见的控制器包括可编程逻辑控制器（PLC）、数值控制器（NC）、远程终端单元（RTU）等。

控制器接收传感器采集的数据，并根据预设的逻辑和算法进行计算和判断，然后发送控制信号给执行器实现对生产过程的控制。

4. 通信网络通信网络是连接传感器、执行器和控制器的重要环节，用于实现数据的传输和共享。

常见的通信网络包括以太网、现场总线、无线通信等。

通信网络可以实现传感器和执行器与控制器之间的实时数据交换，使得整个系统能够实现高效的数据采集、处理和控制。

5. 人机界面人机界面是工业自动化系统与操作人员之间的交互界面，用于实现人机信息交互和操作控制。

常见的人机界面包括触摸屏、工控机、监视器等。

人机界面可以显示生产过程的状态信息和控制界面，同时也可以接收操作人员的指令和输入。

综上所述，工业自动化系统的组成部分包括传感器、执行器、控制器、通信网络和人机界面。

传感器负责采集生产过程中的各种参数，执行器根据控制信号实现对生产过程的控制，控制器对采集的数据进行处理和控制，通信网络实现数据的传输和共享，人机界面实现与操作人员的交互和控制。

工业自动化系统组成工业自动化系统是指利用先进的技术和设备，对工业生产过程进行自动化控制和管理的系统。

它由多个组成部分构成，每个部分都起着重要的作用，下面将详细介绍工业自动化系统的组成。

1. 传感器与执行器传感器是工业自动化系统的重要组成部分，它能够将物理量转化为电信号，并将这些信号传递给控制系统。

常见的传感器包括温度传感器、压力传感器、流量传感器等。

执行器是根据控制系统的指令，将电信号转化为机械运动的装置，常见的执行器包括电动阀门、电机、气缸等。

2. 控制器控制器是工业自动化系统的核心部分，它负责对传感器采集到的信号进行处理，并根据预设的控制算法来控制执行器的动作。

控制器可以分为逻辑控制器（PLC）、可编程控制器（PC）和数字控制器（DCS）等不同类型。

逻辑控制器主要用于简单的逻辑控制，可编程控制器适用于中小型控制系统，而数字控制器则适用于大型复杂的控制系统。

3. 人机界面人机界面是工业自动化系统与人进行交互的接口，它能够显示和传递控制系统的运行状态和参数信息。

人机界面通常采用触摸屏、显示屏、键盘等设备，通过图形界面和操作按钮来实现人机交互。

人机界面的设计应该简洁明了，易于操作和理解。

4. 通信网络通信网络是工业自动化系统中各个组件之间进行信息交换的重要手段。

它可以将传感器、执行器、控制器和人机界面等设备连接起来，实现数据的传输和共享。

常用的通信网络包括以太网、现场总线、工业以太网等。

通信网络的选择应根据系统的要求和实际情况进行合理的配置。

5. 数据存储与处理工业自动化系统需要对大量的数据进行采集、存储和处理。

数据存储可以采用数据库或云存储等方式，以确保数据的安全性和可靠性。

数据处理可以通过数据分析和算法优化来实现，以提高系统的效率和性能。

6. 安全与监控安全与监控是工业自动化系统中必不可少的组成部分，它能够对系统进行实时监测和故障诊断，并采取相应的措施来保证系统的安全运行。

安全与监控系统通常包括报警系统、视频监控系统、故障诊断系统等。

工业自动化系统组成一、引言工业自动化系统是指利用各种自动化技术和设备，对工业生产过程进行全面控制和管理的系统。

它可以实现生产过程的自动化、智能化和信息化，提高生产效率、降低生产成本，提高产品质量和安全性。

本文将详细介绍工业自动化系统的组成部分。

二、传感器与执行器传感器是工业自动化系统中的重要组成部分，用于感知生产过程中的各种物理量和状态。

常见的传感器包括温度传感器、压力传感器、液位传感器、流量传感器等。

传感器将感知到的信息转化为电信号，并传输给控制器或监控系统。

执行器是工业自动化系统中的另一个重要组成部分，用于根据控制信号执行相应的动作。

常见的执行器包括电动执行器、气动执行器、液压执行器等。

执行器接收控制信号后，将其转化为相应的力、位移或速度，实现对生产过程的控制。

三、控制器控制器是工业自动化系统中的核心部分，用于接收传感器的信号，并根据预设的控制策略对执行器进行控制。

控制器可分为逻辑控制器（PLC）和可编程控制器（CNC）两种类型。

逻辑控制器（PLC）广泛应用于工业自动化系统中，它具有可编程性、可扩展性和可靠性等特点。

PLC通过编程控制输入输出模块，实现对生产过程的控制和监控。

可编程控制器（CNC）主要用于机床控制和自动化加工领域。

CNC控制器通过编程控制伺服系统、主轴系统等，实现对机床运动轨迹、加工参数等的控制。

四、通信网络通信网络是工业自动化系统中各个组成部分之间进行信息交换和数据传输的基础。

通信网络可以分为现场总线和工业以太网两种类型。

现场总线是工业自动化系统中常用的通信网络，它将传感器、执行器、控制器等设备连接在一起，实现数据的传输和控制指令的交换。

常见的现场总线包括Profibus、DeviceNet、CAN等。

工业以太网是一种基于以太网技术的通信网络，具有高速、大容量和灵活性等优点。

工业以太网可以实现各个设备之间的数据传输和通信，同时支持远程监控和管理。

五、监控系统监控系统用于对工业自动化系统中的各个组成部分进行实时监测和管理。

工业自动化系统组成工业自动化系统是指利用先进的技术手段和设备，对工业生产过程进行自动化控制和管理的系统。

它由多个组成部分构成，每个部分都承担着特定的功能和任务。

下面将详细介绍工业自动化系统的组成。

1. 传感器与执行器传感器是工业自动化系统中的重要组成部分，用于感知和采集各种物理量和信号，如温度、压力、流量、速度等。

常见的传感器包括温度传感器、压力传感器、光电传感器等。

执行器则是根据控制信号来执行相应操作的装置，如电动阀门、电机、液压马达等。

2. 控制器控制器是工业自动化系统的核心部分，负责对传感器采集到的信号进行处理和判断，并发出相应的控制信号。

常见的控制器包括PLC（可编程逻辑控制器）、DCS（分散控制系统）、SCADA（监控与数据采集系统）等。

控制器通常具有高性能的处理器和大容量的存储器，能够实现复杂的逻辑运算和控制算法。

3. 人机界面人机界面是工业自动化系统与操作人员进行交互的界面，用于显示系统状态、参数设置和操作控制。

常见的人机界面设备包括触摸屏、操作面板、工控机等。

人机界面通常具有友好的图形界面和丰富的操作功能，能够方便操作人员进行监控和控制。

4. 通信网络通信网络是工业自动化系统中各个组成部分之间进行数据传输和信息交换的基础设施。

它能够实现传感器、控制器、人机界面等设备之间的实时通信和数据共享。

常见的通信网络包括以太网、现场总线、无线网络等。

通信网络的可靠性和稳定性对于工业自动化系统的正常运行至关重要。

5. 数据存储与处理工业自动化系统需要大量的数据存储和处理，以便进行生产过程的监控、分析和优化。

数据存储与处理部分通常包括数据库、数据采集与存储设备、数据分析与处理软件等。

通过对大量数据的采集和分析，可以实现对生产过程的实时监控和预测，提高生产效率和质量。

6. 安全与保护系统工业自动化系统中的安全与保护系统主要用于确保生产过程的安全和可靠。

它包括火灾报警系统、气体检测系统、紧急停机系统等。

工业自动化系统组成工业自动化系统是指利用先进的技术手段和设备，对工业生产过程进行自动化控制和管理的系统。

它由多个组成部分构成，每个部分都承担着特定的功能和任务，相互协作完成工业生产的自动化控制。

1. 传感器与执行器：传感器是工业自动化系统的重要组成部分，用于感知和采集生产过程中的各种参数和信号。

常见的传感器包括温度传感器、压力传感器、流量传感器等。

执行器则根据控制系统的指令，对生产设备进行动作控制，如电机、阀门等。

2. 控制器：控制器是工业自动化系统的核心，负责对传感器采集到的数据进行处理和分析，并根据预设的控制策略，生成相应的控制信号。

常见的控制器有PLC（可编程逻辑控制器）、DCS（分散控制系统）等。

3. 人机界面：人机界面用于实现人与工业自动化系统之间的交互，使操作人员能够直观地了解生产过程的运行状态，并进行必要的操作和调整。

人机界面通常采用触摸屏、显示器、键盘等设备，提供图形化的界面和友好的操作方式。

4. 通信网络：通信网络是连接工业自动化系统各个组成部分的关键环节，用于实现数据的传输和共享。

通信网络可以采用有线或无线方式，常见的网络协议包括以太网、Modbus、Profibus等。

5. 数据存储与处理：工业自动化系统需要对大量的数据进行采集、存储和处理，以支持生产过程的监控和分析。

数据存储可以采用数据库或云平台，数据处理可以通过数据挖掘、机器学习等技术进行。

6. 安全与可靠性保障：工业自动化系统在运行过程中需要保证安全和可靠性。

安全措施包括防火、防爆、防护装置等，可靠性保障包括备份系统、冗余设计等，以确保系统在异常情况下的正常运行。

7. 监控与管理：监控与管理是工业自动化系统的重要组成部分，通过监控系统可以实时地了解生产过程的运行状态，及时发现和解决问题。

管理系统则负责对工业自动化系统进行维护和优化，提高生产效率和质量。

总结：工业自动化系统由传感器与执行器、控制器、人机界面、通信网络、数据存储与处理、安全与可靠性保障、监控与管理等多个组成部分构成。

工业自动化系统组成
工业自动化系统组成
工业控制系统指对工业生产过程及其机电设备、工艺装备进行测量与控制的自动化技术工具(包括自动测量仪表、控制装置)的总称。

工业自动化系统以构成的软、硬件可分类为：自动化设备、仪器仪表与测量设备、自动化软件、传动设备、计算机硬件、通信网络等。

（1）自动化设备：包括可编程序控制器（PLC）、传感器、编码器、人机界面、开关、断路器、按钮、接触器、继电器等工业电器及设备；
（2）仪器仪表与测量设备：包括压力仪器仪表、温度仪器仪表、流量仪器仪表、物位仪器仪表、阀门等设备；
（3）自动化软件：包括计算机辅助设计与制造系统（CAD/CAM）、工业控制软件、网络应用软件、数据库软件、数据分析软件等；
（4）传动设备：包括调速器、伺服系统、运动控制、电源系统、马达等；
（5）计算机硬件：包括嵌入式计算机、工业计算机、工业控制计算机等；
（6）通信网络：网络交换机、视频监视设备、通信连接器、网桥等。

工业自动化系统产品一般可分成下列几类：
（1）可编程序控制器（PLC）：按功能及规模可分为大型PLC（输入输出点数＞1024），中型PLC（输入输出点数256～1024）及小型PLC（输入输出点数＜256点）。

（2）分布式控制系统（DCS）：又称集散控制系统，按功能及规模亦可分为多级分层分布式控制系统、中小型分布式控制系统、两级分布式控制系统。

（3）工业PC机：能适合工业恶劣环境的PC机，配有各种过程输入输出接口板组成工控机。

近年又出现了PCI总线工控机。

（4）嵌入式计算机及OEM产品，包括PID调节器及控制器
（5）机电设备数控系统（CNC，FMS，CAM）
（6）现场总线控制系统（FCS）
1 / 1。

工业自动化系统组成工业自动化系统是指利用先进的控制技术和设备，对工业生产过程进行自动化管理和控制的系统。

它由多个组成部分组成，包括传感器、执行器、控制器、通信网络和人机界面等。

1. 传感器：传感器是工业自动化系统的重要组成部分，用于感知和采集现场的各种物理量和信号。

例如，温度传感器、压力传感器、流量传感器等。

传感器将实时采集到的数据转换成电信号，提供给控制器进行处理和决策。

2. 执行器：执行器是根据控制器的指令，对工业过程进行控制和调节的设备。

常见的执行器包括电动阀门、电动马达、气动执行器等。

执行器根据控制器发送的信号，控制工业过程中的阀门开关、电机运行等操作。

3. 控制器：控制器是工业自动化系统的核心部分，负责对传感器采集到的数据进行处理和分析，并根据预设的控制算法进行决策和控制。

常见的控制器包括PLC（可编程逻辑控制器）、DCS（分散控制系统）等。

控制器可以实现自动化控制、调节和优化，提高生产过程的效率和稳定性。

4. 通信网络：通信网络是工业自动化系统中各个组成部分之间进行数据传输和通信的基础设施。

通信网络可以是有线的，也可以是无线的。

常见的通信网络包括以太网、现场总线等。

通过通信网络，传感器、执行器和控制器之间可以实现实时的数据交换和远程控制。

5. 人机界面：人机界面是工业自动化系统与操作人员进行交互和信息显示的界面。

它可以是触摸屏、监视器、操作面板等。

通过人机界面，操作人员可以实时监测工业过程的状态，进行参数设置和调整，以及获取相关的报警和故障信息。

综上所述，工业自动化系统的组成包括传感器、执行器、控制器、通信网络和人机界面等多个部分。

它们相互配合，实现对工业生产过程的自动化管理和控制，提高生产效率、质量和安全性。

随着科技的不断进步，工业自动化系统将在各个领域发挥更加重要的作用。

工业自动化系统的基本组成方案1.传感器：传感器是工业自动化系统的感知器官，用于感知并采集生产过程中的各种物理量、信号和状态信息。

常见的传感器包括温度传感器、压力传感器、流量传感器、位置传感器等。

传感器将感知到的信息转化为电信号，并发送给控制器进行处理和分析。

2.执行器：执行器是工业自动化系统的执行机构，用于根据控制信号执行相应的操作。

常见的执行器包括电动机、阀门、泵等。

执行器接收来自控制器的控制信号，并将其转化为相应的动作，实现对生产过程的自动控制。

3.控制器：控制器是工业自动化系统的核心部分，用于对生产过程进行控制和调节。

控制器接收传感器采集到的数据，并根据预设的控制策略进行分析和计算，生成相应的控制信号送给执行器。

常见的控制器包括PLC（可编程逻辑控制器）、DCS（分散控制系统）、SCADA（监控与数据采集系统）等。

4.通信网络：通信网络是工业自动化系统中各个组成部分之间信息传输的桥梁。

它负责将传感器采集到的数据传送给控制器，将控制信号传送给执行器，并传输各个部分之间需要交换的信息。

通信网络可以采用有线或无线的形式，包括以太网、现场总线等。

通信网络的稳定性和可靠性对于工业自动化系统的运行至关重要。

5.人机界面：人机界面是工业自动化系统与操作员进行交互的接口。

它通过图形化显示和操作控制系统的各种信息，向操作员提供实时监控和操作控制的手段。

常见的人机界面包括操作员工作站、触摸屏等。

人机界面的友好性和易用性对于操作员的工作效率和生产安全具有重要影响。

除了以上基本组成部分，工业自动化系统还常常包括数据存储、报警系统、故障诊断等功能，以提高生产过程的稳定性、可靠性和智能化水平。

工业自动化系统的基本组成方案不同行业、不同生产过程会有所差异，但以上五个部分基本上是必不可少的。

通过科学合理的设计和整合，工业自动化系统可以提高生产效率，降低生产成本，提升产品质量，并为企业的可持续发展提供有力支撑。
