齿轮传动轴的热处理工艺

摘要齿轮轴零件的主要作用是支撑回转零件、实现回转运动并传递转矩和动力。

齿轮轴具备传动效率高、结构紧凑和使用寿命长等一系列优点，是通用机械特别是工程机械传动中的重要零件之一。

齿轮轴加工材料、热处理方式、机械加工工艺过程的优化，将对提高齿轮轴的加工质量及寿命有着重要借鉴意义。

本设计首先分析了齿轮轴零件的作用和零件的材料，之后把加工传动齿轮轴所用的材料和生产类型确定下来。

然后确定毛坯的种类，绘制铸件零件图。

接下来设计零件的加工工艺性，包括零件表面的加工方法及热处理方法等。

最后进行工艺规程设计，选定加工所用的机床，刀具，夹具等。

齿轮轴零件的机械综合性能要求较高，一般选择锻件作为毛坯。

合理安排工艺路线，划分加工阶段对保证零件加工质量至关重要.关键词: 齿轮轴；工艺分析；工艺规程设计AbstractThe main function of the gear shaft is to support rotating parts, achieve rotary mo tion and transfer torque and power. Gear shaft has a series of advantages, such as high transmission efficiency, compact structure, long service life and so on. It is one of the important parts in the general machinery, particularly the engineering machinery tran smission. The optimization of the gear shaft’s machining materials, thermal treatmen t method and machining process will have great significance on the machining quality of the gear shaft and the service life.The first design of the gear shaft parts and parts of the material, then fix the processing gear shaft of the materials used and the type of production. And then determine the blank type, drawing casting parts diagram. The processing of the next design of parts, including the components surface processing method and heat treatment method. Finally, technological process design ,selection of the machine tool, cutting tool, fixture etc…Comprehensive mechanical performance requirements higher gear shaft parts, as general forging blank. Reasonable arrangements for the process, dividing the processing stage is very important to ensure the machining quality of parts.Keywords gear shaft; process analysis; process planning design目录摘要 (I)ABSTRACT (II)第1章绪论............................................................................................................. - 1 -第2章零件的分析 (2)2.1零件的作用 (2)2.1.1零件的作用 (2)2.1.2零件的结构特点及技术要求 (2)2.2零件材料分析 (3)2.3确定生产类型 (3)2.4毛坯的确定 (4)2.5绘制铸件零件图 (4)2.6本章小节 (5)第3章加工工艺过程分析 (5)3.1加工工艺过程的组成 (6)3.2定位基准的选择原则 (6)3.2.1基准的概念 (6)3.2.2 定位基准的选择 (7)3.2.3 定位基准的确定 (8)3.3零件表面加工方法的选择 (10)3.4加工工序安排 (10)3.5热处理工序的安排 (11)3.6工序的划分 (11)3.7加工余量及工序尺寸的确定 (12)3.7.1 加工余量的概念 (12)3.7.2 加工余量的确定方法 (12)3.8本章小结 (13)第4章选择加工设备及工艺设备 (14)4.1各机床的作用 (14)4.1.1车床的作用 (14)4.1.2铣床的作用 (15)4.1.3 磨床的作用 (16)4.1.4 零件加工中各机床的确定 (17)4.2刀具的选择 (17)4.2.1 刀具材料的确定 (17)4.2.2 刀具的分类 (17)4.2.3 常用车刀刀具的用途 (18)4.2.4 铣刀 (19)4.2.5 磨削 (20)4.2.6 加工零件刀具的确定 (20)4.3夹具的确定 (20)4.3.1 夹具的组成及作用 (20)4.3.2 夹具的分类 (21)4.3.3 选择夹具 (22)4.4量具的选择 (22)4.5本章小结 (23)第5章齿轮轴的工艺卡拟定 (24)5.1工艺卡的拟定 (24)5.2问题的提出 (28)5.3本章小结 (29)总结 (30)参考文献 (31)致谢 (32)第1章绪论本文设计的主要是齿轮轴的加工工艺,通过总结零件的的加工，提高所加工工件的质量，完善产品，满足要求，提高经济效益和劳动生产率。

齿轮轴加⼯⼯艺【全⾯解析】齿轮轴加⼯⼯艺内容来源⽹络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加⼯中⼼、车铣磨钻床、线切割、数控⼑具⼯具、⼯业机器⼈、⾮标⾃动化、数字化⽆⼈⼯⼚、精密测量、数控系统、3D打印、激光切割、钣⾦冲压折弯、精密零件加⼯等展⽰，就在深圳机械展.齿轮轴的加⼯⼯艺（以45号钢为例）：⼀、⽑坯下料⼆、粗车三、调质处理（提⾼齿轮轴的韧性和轴的刚度）四、精车齿坯⾄尺⼨五、若轴上有键槽时，可先加⼯键槽等六、滚齿七、齿⾯中频淬⽕（⼩齿轮⽤⾼频淬⽕），淬⽕硬度HRC48-58（具体硬度值需要依据⼯况、载荷等因素⽽定）⼋、磨齿九、成品的最终检验细长轴的齿轮轴加⼯⼯艺（以45号钢为例）：⼀、⽑坯下料⼆、调质处理（提⾼齿轮轴的韧性和轴的刚度）三、带跟⼑架、⽤皂化液充分冷却的前提下，粗车齿轮轴四、去应⼒退⽕五、精车齿坯⾄尺⼨（带跟⼑架、⽤皂化液充分冷却）六、若轴上有键槽时，可先加⼯键槽等七、滚齿⼋、齿⾯⾼频淬⽕，淬⽕硬度HRC48-58（具体硬度值需要依据⼯况、载荷等因素⽽定）九、磨齿⼗、成品的最终检验注：细长轴搜索类零件的放置⼀定要垂吊放置（⽤铁丝系住，悬挂在挂架上），不得平放！⽤于中⼩型轧钢机传动箱体中的齿轮轴，设计上⼀般为软齿⾯，即⼩齿轮轴硬度为280～320HB，⼤齿轮轴硬度为250～290HB，模数mn=8～25，技术要求⼀般为调质处理。

这种零件在⽆感应加热淬⽕设备的⼯⼚中加⼯时，其加⼯⼯艺路线为:锻⽑坯→粗加⼯→调质→精加⼯→制齿→磨轴颈。

按这样的⼯艺流程⽣产出来的模数mn≤10的齿轮轴，使⽤情况基本良好，但模数mn≥12时，使⽤寿命短。

突出表现为轮齿不耐磨，使⽤半年以后，齿⾯已有明显磨痕，当发⽣较⼤冲击时，还会出现断齿现象。

针对这种情况，我们对原有⼯艺进⾏了分析，找出⼯艺路线中所存在的缺陷，并提出了新的制作⼯艺⽅法。

1原⼯艺路线存在的问题原加⼯⼯艺路线中的粗加⼯，即粗车⽑坯的外圆及轴向长度。

齿轮材料选择及其热处理The document was finally revised on 2021齿轮材料选择及其热处理摘要：齿轮是轮缘上有齿能连续啮合传递运动和动力的机械元件，是能互相啮合的有齿的机械零件，是机械传动中应用最广泛的零件之一。

在齿轮的制造过程中,合理选择材料与热处理工艺,是提高承载能力和延长使用寿命的必要保证。

常用齿轮材料锻钢、铸钢、铸铁、有色金属、非金属材料等的选择及热处理工艺进行了分析。

关键词：齿轮材料热处理工艺一、齿轮结构：二、齿轮的分类：按其外形分为：圆柱齿轮、锥齿轮、非圆齿轮、、蜗杆蜗轮按齿线形状分为：直齿轮、斜齿轮、人字齿轮、曲线齿轮按轮齿所在的表面分为：外齿轮、内齿轮按制造方法可分为：铸造齿轮、切制齿轮、轧制齿轮、烧结齿轮三、常用齿轮材料及热处理工艺的选择:1)高承载能力的重要齿轮，如汽车、拖拉机、矿山机械及航空发动机等齿轮汽车、拖拉机等齿轮主要分装在变速箱和差速器中，推动汽车、拖拉机运行,所以传递功率、冲击力及摩擦压力都很大, 工作条件比较差。

因此在耐磨性、疲劳强度、心部强度和冲击韧性等方面的要求均比较高，因此选用渗碳钢经渗碳、淬火及低温回火后使用最为合适。

小模数齿轮一般采用20Cr和20CrMnTi,而较大模数齿轮采用30CrMnTi 钢。

工艺路线一般为:备料——锻造——正火——机械粗加工、半精加工——渗碳+ 淬火+ 低温回火——喷丸——校正——精加工2)中等承载能力的齿轮，主要用于切削机床齿轮机床齿轮大多用于齿轮箱,传递动力,改变运动速度和方向,工作条件相对较好,载荷不大,工作平稳无强烈冲击,转速也不高,属工作条件较好的齿轮。

因此,要求综合力学性能好,一般选用调质钢制造, 如40 钢、45 钢、40Cr、40SiMn 等。

工艺路线一般为:备料——锻造——正火——机械粗加工——调质——机械半精加工——高频感应淬火+ 低温回火——磨削3)较低承载能力的齿轮较低承载能力的齿轮一般选用中碳钢(40、45)或低合金中碳钢(40Cr、40Mn、40MnB等)制造,进行调质处理,调质后硬度约为200～300HB。

一、工作条件以及材料与热处理要求1.条件: 低速、轻载又不受冲击要求: HT200 HT250 HT300 去应力退火2.条件: 低速(＜1m/s)、轻载,如车床溜板齿轮等要求: 45 调质,HB200-2503.条件: 低速、中载,如标准系列减速器齿轮要求: 45 40Cr 40MnB (5042MnVB) 调质,HB220-2504.条件: 低速、重载、无冲击,如机床主轴箱齿轮要求: 40Cr(42MnVB) 淬火中温回火HRC40-455.条件: 中速、中载,无猛烈冲击,如机床主轴箱齿轮要求: 40Cr、40MnB、42MnVB 调质或正火,感应加热表面淬火,低温回火,时效,HRC50-556.条件: 中速、中载或低速、重载,如车床变速箱中的次要齿轮要求: 45 高频淬火,350-370℃回火,HRC40-45(无高频设备时,可采用快速加热齿面淬火)7.条件: 中速、重载要求: 40Cr、40MnB(40MnVB、42CrMo、40CrMnMo、40CrMnMoVBA)淬火,中温回火,HRC45-50.8.条件: 高速、轻载或高速、中载,有冲击的小齿轮要求: 15、20、20Cr、20MnVB渗碳,淬火,低温回火,HRC56-62.38CrAl38CrMoAl 渗氮,渗氮深度0.5mm,HV9009.条件: 高速、中载,无猛烈冲击,如机床主轴轮.要求: 40Cr、40MnB、(40MnVB)高频淬火,HRC50-55.10.条件: 高速、中载、有冲击、外形复杂和重要齿轮,如汽车变速箱齿轮(20CrMnTi淬透性较高,过热敏感性小,渗碳速度快,过渡层均匀,渗碳后直接淬火变形较小,正火后切削加工性良好,低温冲击韧性也较好)要求: 20Cr、20Mn2B、20MnVB渗碳,淬火,低温回火或渗碳后高频淬火,HRC56-62.18CrMnTi、20CrMnTi(锻造→正火→加工齿轮→局部镀同→渗碳、预冷淬火、低温回火→磨齿→喷丸)渗碳层深度1.2-1.6mm,齿轮硬度HRC58-60,心部硬度HRC25-35.表面:回火马氏体+残余奥氏体+碳化物.中心:索氏体+细珠光体11.条件: 高速、重载、有冲击、模数＜5要求: 20Cr、20Mn2B 渗碳、淬火、低温回火,HRG56-62.12.条件: 高速、重载、或中载、模数＞6,要求高强度、高耐磨性,如立车重要螺旋锥齿轮要求: 18CrMnTi、20SiMnVB 渗碳、淬火、低温回火,HRC56-6213.条件: 高速、重载、有冲击、外形复杂的重要齿轮,如高速柴油机、重型载重汽车,航空发动机等设备上的齿轮.要求: 12Cr2Ni4A、20Cr2Ni4A、18Cr2Ni4WA、20CrMnMoVBA(锻造→退火→粗加工→去应力→半精加工→渗碳→退火软化→淬火→冷处理→低温回火→精磨)渗碳层深度1.2-1.5mm,HRC59-62.14.条件: 载荷不高的大齿轮,如大型龙门刨齿轮要求: 50Mn2、50、65Mn 淬火,空冷,HB≤24115.条件: 低速、载荷不大,精密传动齿轮.要求: 35CrMO 淬火,低温回火,HRC45-5016.条件: 精密传动、有一定耐磨性大齿轮.要求: 35CrMo 调质,HB255-302.17.条件: 要求抗磨蚀性的计量泵齿轮.要求: 9Cr16Mo3VRE 沉淀硬化18.条件: 要求高耐磨性的鼓风机齿轮.要求: 45 调质,尿素盐浴软氮化.19.条件: 要求耐、保持间隙精度的25L油泵齿轮。

攀枝花学院学生课程设计（论文）题目：HT250机床齿轮的热处理工艺设计学生姓名：学号：所在院(系)：材料工程学院专业：级材料成型及控制工程班级：材料成型及控制工程指导教师：职称：讲师2013年12月18日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书注：任务书由指导教师填写。

课程设计（论文）指导教师成绩评定表摘要本课设计了HT250机床齿轮的热处理工艺设计。

主要的工艺过程包括粗车、精车、插齿、滚齿倒棱、清洗、渗碳淬火、磨内空端面、磨齿、清洗、强化喷丸、清洗等过程。

通过各种不同的工艺过程进行恰当的处理可以获得各种性能良好的材料并且满足各项性能的要求。

HT250强度、耐磨性、耐热性均较好，减震性良好，铸造性能较优，但需要进行人工时效处理提高其力学性能。

可用于要求强度和一定耐腐蚀能力壳、容器、塔器、法兰、填箱料本体及压盖、碳化塔、硝化塔等；还可以制作机床床身、立柱、气缸、齿轮以及需要经表面淬火的零件。

因其受热变形量较小，常用于高温场合。

机床齿轮是连续啮合传递运动和动力的机械元件。

其作用是能将一输出轴的转动传递给另一根轴可以实现减速、增速、变向和换向等作用，从而使机床能够按指定要求工作。

关键词：HT250 灰口铸铁；退火或正火工艺；中或高频淬火；力学性能目录摘要 (Ⅰ)1、设计任务 (3)1.1设计任务 (3)1.2设计的技术要求 (3)2、设计方案 (4)2.1 机床齿轮设计的分析 (4)2.1.1工作条件 (4)2.1.2失效形式 (4)2.1.3性能要求 (4)2.2钢种材料 (5)3、设计说明 (6)3.1加工工艺流程 (7)3.2具体热处理工艺 (8)3.2.1预备热处理工艺 (9)3.2.2渗碳工艺 (9)3.2.3淬火回火热处理工艺 (10)4、分析与讨论 (11)5、结束语 (12)6、热处理工艺卡片 (13)参考文献 (14)1 设计任务1.1设计任务HT250机床齿轮的热处理工艺设计1.2设计的技术要求HT250是一种灰铸铁材料，它的强度、耐磨性、耐热性铸造性能都是比较好的，它的含碳量低(在3.16-3.30%之间)所以，硬度不高。

20CrMnTi钢齿轮热处理工艺佳木斯大学热处理工艺设计说明书热处理工艺设计说明书20CrMnTi钢变速箱齿轮热处理工设计题目艺材料科学与工程学院年级金属材料工程专业学生姓名学号指导教师佳木斯大学热处理工艺设计说明书目录1. 变速箱齿轮的热处理工艺设计……………………………1 1.1 变速齿轮的服役条件………………………………………1 1.2 变速齿轮常见的失效形式…………………………………1 1.3 变速齿轮的性能要求………………………………………1 1.4 变速齿轮备选材料分析…………………………………‥1 1.5 变速齿轮的加工工艺路线…………………………………2 1.6 热加工及热处理工艺规程…………………………………2 1.7 各热处理工艺后的金相组织分析…………………………4 1.8 热处理工艺过程中的质量检验项目...........................6 1.8.1 渗碳淬火后齿轮的检验项目、内容和要求..................6 1.8.2 渗碳齿轮的常见缺陷及防止措施 (6)2. 心得..................................................................8 3. 参考文献 (8)佳木斯大学热处理工艺设计说明书 1.变速箱齿轮的热处理工艺设计1.1变速齿轮的服役条件齿轮是机械工业中应用最广泛的重要零件之一。

其主要作用是传递动力，改变运动速度和方向。

是主要零件。

其服役条件如下:齿轮工作时，通过齿面的接触来传递动力。

两齿轮在相对运动过程中，既有滚动，又有滑动。

因此，齿轮表面受到很大的接触疲劳应力和摩擦力的作用。

在齿根部位受到很大的弯曲应力作用;在运转过程中的过载产生振动，承受一定的冲击力或过载;变速齿轮在换档时，端部受冲击，承受一定冲击力;在一些特殊环境下，受介质环境的影响而承受其它特殊的力的作用。

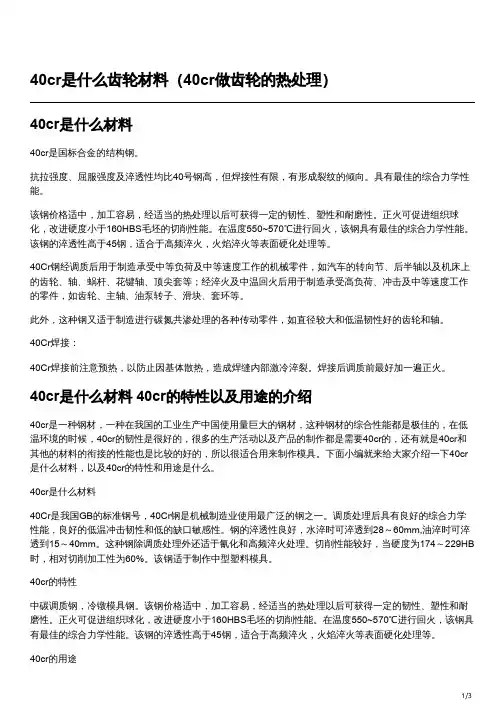

40cr是什么齿轮材料（40cr做齿轮的热处理）40cr是什么材料40cr是国标合金的结构钢。

抗拉强度、屈服强度及淬透性均比40号钢高，但焊接性有限，有形成裂纹的倾向。

具有最佳的综合力学性能。

该钢价格适中，加工容易，经适当的热处理以后可获得一定的韧性、塑性和耐磨性。

正火可促进组织球化，改进硬度小于160HBS毛坯的切削性能。

在温度550~570℃进行回火，该钢具有最佳的综合力学性能。

该钢的淬透性高于45钢，适合于高频淬火，火焰淬火等表面硬化处理等。

　40Cr钢经调质后用于制造承受中等负荷及中等速度工作的机械零件，如汽车的转向节、后半轴以及机床上的齿轮、轴、蜗杆、花键轴、顶尖套等；经淬火及中温回火后用于制造承受高负荷、冲击及中等速度工作的零件，如齿轮、主轴、油泵转子、滑块、套环等。

此外，这种钢又适于制造进行碳氮共渗处理的各种传动零件，如直径较大和低温韧性好的齿轮和轴。

40Cr焊接：40Cr焊接前注意预热，以防止因基体散热，造成焊缝内部激冷淬裂。

焊接后调质前最好加一遍正火。

40cr是什么材料 40cr的特性以及用途的介绍40cr是一种钢材，一种在我国的工业生产中国使用量巨大的钢材，这种钢材的综合性能都是极佳的，在低温环境的时候，40cr的韧性是很好的，很多的生产活动以及产品的制作都是需要40cr的，还有就是40cr和其他的材料的衔接的性能也是比较的好的，所以很适合用来制作模具。

下面小编就来给大家介绍一下40cr 是什么材料，以及40cr的特性和用途是什么。

40cr是什么材料40Cr是我国GB的标准钢号，40Cr钢是机械制造业使用最广泛的钢之一。

调质处理后具有良好的综合力学性能，良好的低温冲击韧性和低的缺口敏感性。

钢的淬透性良好，水淬时可淬透到28～60mm,油淬时可淬透到15～40mm。

这种钢除调质处理外还适于氰化和高频淬火处理。

切削性能较好，当硬度为174～229HB 时，相对切削加工性为60%。

齿轮材料的选择及其热处理匸艺1、齿轮材料的选择原则齿轮材料的种类很多.在选择时应考虔的因素也很多.下述几点可供选择材料时参考：1）齿轮材料必皴满足工作条件的耍求•例如.用于飞行器上的齿轮.耍满足质址小.传递功率大和可靠性高的耍求.因此必须选择机械性能高的合佥银：旷山机械屮的齿轮传动.一般功率很大.匸作速度较低、删圉环境中粉尘含虽极高•因此往往选择铸钢或铸铁等材料：家用及办公用机械的功率很小.但要求传动平稳、低噪声或无噪声、以及能在少润滑或无润滑状态下正當工作•因此常选用匸程塑料作为齿轮材料。

总Z.工作条件的耍求是选痒齿轮材料时首先应考虔的因素，2）应考應齿轮尺寸的大小、毛坯成型方法及热处理和制造工艺，大尺寸的齿轮一般采用铸造毛坯.可选用铸钢或铸铁作为齿轮材料’屮等或屮等以下尺寸耍求较高的齿轮常选用锻造毛坯•可选择锻钢制作。

尺寸较小而又耍求不高时. 可选用閲钢作毛坯，齿轮表而玦化的方法有：渗碳.氨化和表面淬火。

采用渗碳上艺时.应选用低碳钢或低碳會金钢作齿轮材料：抵化钢和调质钢能采用氮化匸艺；采用表而淬火时.对材料没有特别的耍求，3）正火磯钢.不论毛坯的制作方法如何.只能用丁•制作在裁荷平稳或轻度冲击下I：作的齿轮.不能承受大的冲击載荷：调质碳钢可用于制作在中等冲击数荷下工作的齿轮.4）合金钢當用于制作高速、垂裁并在冲击拔荷下匸作的齿轮•5）飞行器中的齿轮传动•耍求齿轮尺寸尽可能小.应采用表面欣化处理的高强度合佥钢.6）金屈制的软齿面齿轮.配对两轮齿面的駛度差应保持为30〜50HBS或更多。

当小齿轮与大齿轮的齿而具有较大的玦度差（如小齿轮齿而为淬火并磨制.大齿轮齿而为常化或调质）：且速度又较窩时.较锁的小齿轮齿面对较软的大齿轮齿而会起较眾茗的冷作谀化效应.从而捉高了大齿轮齿面的彼劳极限。

因此.肖配对的两齿轮齿而具有较大的硬度差时.大齿轮的接触疲劳许用应力可提高约20%.但应注总唤度高的齿而.粗糙度值也耍相应地减小。

20CrMnTi汽车变速箱齿轮的热处理工艺一、学习目标知识目标：·熟悉感应加热表面淬火原理、特点及应用；·了解火焰表面淬火原理、特点及应用；·了解化学热处理过程；·掌握渗碳、渗氮和碳氮共渗原理、特点、常用方法及应用。

能力目标：·能根据零件的化学成分、性能要求和技术条件，合理选择表面淬火和化学热处理方法。

二、任务引入变速箱齿轮位于汽车传动部分，用于传递扭矩与动力、调整速度。

由于传递扭矩，齿根要承受较大的弯曲应力和交变应力；由于变速箱齿轮转速变化范围广，齿轮表面承受较大的接触应力，并在高速下承受强烈的磨擦力；由于工作时不断换档，轮齿之间经常要承受换档造成的冲击与碰撞。

这就要求齿轮表面有高硬度和高耐磨性；齿面有高的接触疲劳强度；心部有较高的强度和高韧性。

图2-25所示20CrMnTi汽车变速箱齿轮的热处理技术要求如下：1.渗碳层表面含碳量为0.80~1.05％；2.渗碳层深度为0.80~1.3mm；3.淬火回火后齿面硬度为58~62HRC，心部硬度为33~48HRC。

图2-25 汽车变速箱齿轮简图三、相关知识在机械设备中，有许多零件（如齿轮、曲轴、活塞销等）是在冲击载荷及表面摩擦条件下工作的，这类零件表面需具有高硬度和高耐磨性，而心部需要足够的塑性和韧性。

为满足这类零件的性能要求，须进行表面热处理。

常用的表面热处理方法有表面淬火及化学热处理两种。

（一）钢的表面淬火表面淬火是通过快速加热，使钢件表层奥氏体化，然后迅速冷却，使表层形成一定深度的淬硬组织——马氏体，而心部仍保持原来塑性、韧度较好的组织的热处理工艺。

在钢的表面淬火法中，感应加热淬火应用最广。

1.感应加热表面淬火感应加热表面淬火时，将工件放在铜管制成的感应器内，即图2-26所示装置中，感应器中通入一定频率的交流电，以产生交变磁场，于是工件内部就会产生频率相同、方向相反的感应电流（涡流）。

由于涡流的趋肤效应，使涡流在工件截面上的分布是不均匀的，表面电流密度大，心部电流密度小。

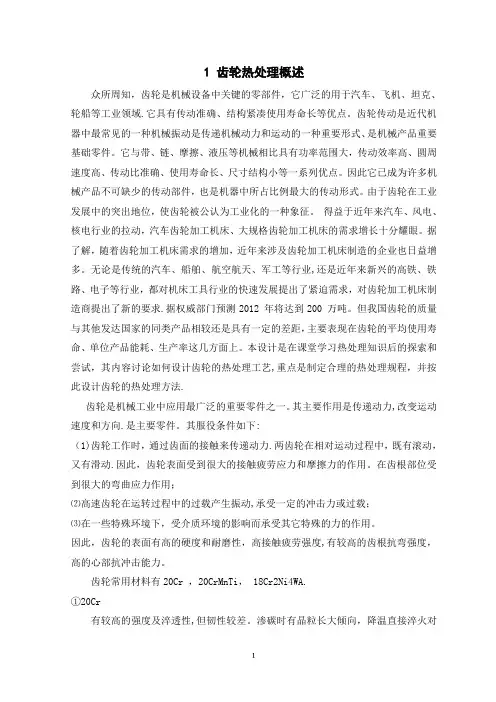

1 齿轮热处理概述众所周知，齿轮是机械设备中关键的零部件，它广泛的用于汽车、飞机、坦克、轮船等工业领域.它具有传动准确、结构紧凑使用寿命长等优点。

齿轮传动是近代机器中最常见的一种机械振动是传递机械动力和运动的一种重要形式、是机械产品重要基础零件。

它与带、链、摩擦、液压等机械相比具有功率范围大，传动效率高、圆周速度高、传动比准确、使用寿命长、尺寸结构小等一系列优点。

因此它已成为许多机械产品不可缺少的传动部件，也是机器中所占比例最大的传动形式。

由于齿轮在工业发展中的突出地位，使齿轮被公认为工业化的一种象征。

得益于近年来汽车、风电、核电行业的拉动，汽车齿轮加工机床、大规格齿轮加工机床的需求增长十分耀眼。

据了解，随着齿轮加工机床需求的增加，近年来涉及齿轮加工机床制造的企业也日益增多。

无论是传统的汽车、船舶、航空航天、军工等行业,还是近年来新兴的高铁、铁路、电子等行业，都对机床工具行业的快速发展提出了紧迫需求，对齿轮加工机床制造商提出了新的要求.据权威部门预测2012 年将达到200 万吨。

但我国齿轮的质量与其他发达国家的同类产品相较还是具有一定的差距，主要表现在齿轮的平均使用寿命、单位产品能耗、生产率这几方面上。

本设计是在课堂学习热处理知识后的探索和尝试，其内容讨论如何设计齿轮的热处理工艺,重点是制定合理的热处理规程，并按此设计齿轮的热处理方法.齿轮是机械工业中应用最广泛的重要零件之一。

其主要作用是传递动力,改变运动速度和方向.是主要零件。

其服役条件如下:（1)齿轮工作时，通过齿面的接触来传递动力.两齿轮在相对运动过程中，既有滚动，又有滑动.因此，齿轮表面受到很大的接触疲劳应力和摩擦力的作用。

在齿根部位受到很大的弯曲应力作用；⑵高速齿轮在运转过程中的过载产生振动,承受一定的冲击力或过载；⑶在一些特殊环境下，受介质环境的影响而承受其它特殊的力的作用。

因此，齿轮的表面有高的硬度和耐磨性，高接触疲劳强度,有较高的齿根抗弯强度，高的心部抗冲击能力。

一、齿轮1.渗碳及碳氮共渗齿轮的工艺流程毛坯成型—预备热处理—切削加工—渗碳（碳、氮共渗）、淬火及回火—（喷丸）—精加工2.感应加热和火焰加热淬火齿轮用钢及制造工艺流程配料—锻造—正火—粗加工—精加工—感应或火焰加热淬火—回火—珩磨或直接使用调质13.高频预热和随后的高频淬火工艺流程锻坯—正火—粗车—高频预热—精车（内孔、端面、外圆、滚齿、剃齿—高频淬火—回火—珩齿二、滚动轴承1.套圈工艺流程棒料—锻制—正火—球化退火车削加工—去应力退火—淬火—冷处理—低温回火—粗棒料—钢管退火磨—补加回火j精磨—成品2.滚动体工艺流程（1）冷冲及半热冲钢球钢丝或条钢退火j冷冲或半热冲j低温退火j锉削加工j软磨j淬火j冷处理j低温回火j粗磨j补加回火j 精磨j成品（2）热冲及模锻钢球棒料j热冲或模锻j球化退火j锉削加工j软磨j淬火j冷处理j低温回火j粗磨j补加回火j精磨j成品（3）滚子滚针钢丝或条钢（退火）j冷冲、冷轧或车削j淬火j冷处理j低温回火j粗磨j附加回火j精磨j成品三、弹簧1.板簧的工艺流程切割j弯制主片卷耳j加热j弯曲j余热淬火j回火j喷丸j检查j装配j试验验收2.热卷螺旋弹簧工艺流程下料j锻尖j加热j卷簧及校正j淬火j回火j喷丸j磨端面j试验验收3.冷卷螺旋弹簧工艺流程下料j锻尖j加热j卷簧及校正j去应力回火j淬火j回火j喷丸j磨端面j试验验收四、汽车、拖拉机零件的热处理1.铸铁活塞环的工艺流程（1）单体铸造-机加工-消除应力退火-半精加工-表面处理-精加工-成品（2）简体铸造-机加工-热定型-内外圆加工-表面处理-精加工-成品2.活塞销的工艺流程棒料-粗车外圆-渗碳-钻内孔-淬火、回火-精加工-成品棒料-退火-冷挤压-渗碳-淬火、回火-精加工-成品热轧管j粗车外圆j渗碳j淬火、回火j精加工j成品冷拔管j下料j渗碳j淬火、回火j精加工j成品3.连杆的工艺流程锻造-调质~酸洗-硬度和表面检验-探伤~校正~精压~机加工-成品4.渗碳钢气门挺杆的工艺流程棒料-热镦-机加工成型-渗碳-淬火、回火-精加工-磷化-成品5.合金铸铁气门挺杆的工艺流程合金铸铁整体铸造（间接端部冷激）—机械加工—淬火、回火—精加工—表面处理—成品合金铸铁整体铸造（端部冷激）—机械加工—消除应力退火—精加工—表面处理—成品钢制杆体~堆焊端部（冷激）~回火-精加工-成品钢制杆体—对焊—热处理—精加工—表面处理—成品6.马氏体型耐热钢排气阀的工艺流程马氏体耐热钢棒料-锻造成型-调质~校直~机加工-尾部淬火-抛光-成品7.半马氏体半奥氏体型耐热钢（Gr13Ni7Si2）排气阀的工艺流程棒料-顶锻-精压~热处理-精加工-成品8.奥氏体耐热钢排气阀的工艺流程棒料-顶锻-精压~阀面和尾部堆焊耐热合金-热处理-杆部滚压或软氮化-精加工-成品9.半轴调质的工艺流程合金结构钢棒料-锻造成形-正火或退火-机械加工-调质-校直-精加工-成品10.半轴的表面淬火的工艺流程棒料—锻造成形—预先热处理—校直—机械加工—表面淬火—校直—精加工—成品11.柱塞副和喷油嘴偶件的工艺流程热扎退火棒料-自动机加工成型-热处理-精加工-时效-成品12.拖拉机履带板（1）40SiMn2履带板的热处理热轧成形-下料~机加工-热处理-成品（2）ZGMn13履带板的热处理铸造成型~热处理-成品五、金属切削机床零件的热处理1.机床导轨（1）MM7125平面磨床立柱镶钢导轨锻造—正火—机加工—消除应力退火—机加工—淬火—回火—磨（2）M9025工具曲线磨床镶钢导轨锻造—退火—机加工—淬火—回火—磨（3）S788轴承磨床镶钢导轨机加工—消除应力退火—机加工—渗碳—淬火—回火—磨—时效（4）MZ208轴承磨床镶钢导轨锻造—退火—机加工—消除应力退火—机加工—淬火—冰冷处理—回火—磨—时效2.机床主轴（1）CA6104车窗主轴（45钢）下料—粗加工—正火—机加工—高频淬火—回火—磨（2）T68、T611镗床的镗杆及MGB132磨床的主轴（35CrMoAlA钢）下料—粗车—调质—精车—消除应力处理—粗磨—渗氮—粗磨（3）SGC630精密丝杠车床主轴（12CrNi3A）锻造—正火—机加工—渗碳—正火—校直—消除应力—机加工—头部淬火—颈部淬火—回火—磨—时效（4）*62W万能升降台铣床主轴（球墨铸铁QT60-2）铸造—机加工—淬火—回火（5）M1040无心磨床主轴（球墨铸铁QT60-2）铸造-机加工-正火-机加工3.丝杠（1）7级或7级精度一下的一般丝杠（45钢）下料—正火或调质—校直—消除应力处理—机加工（2）6级或6级以上精密不淬硬丝杠（T10或T12钢）球化退火-机加工-消除应力处理-机加工-时效-精加工（3）中大型精密淬硬丝杠（CrWMn）锻造—球化退火—机加工—消除应力—机加工—消除应力—机加工—淬火、回火—冰冷处理-回火-探伤~机加工-时效-精加工-时效-精加工（4）中小型精密淬硬丝杠（9Mn2V）锻造—球化退火—机加工—消除应力—机加工—淬硬淬火—回火—冰冷处理—回火、探伤—机加工-时效-精加工-时效-精加工（5）滚珠丝杠（GCr15,GCr15SiMn）4.弹簧卡头（1）卧式多轴自动车床夹料卡头（9SiCr）锻造—退火—机加工—淬火—回火—机加工—磨开口—胀大定型（2）卧式多轴自动车床送料卡头（T8A钢）锻造—退火—机加工—淬火—回火—磨（3）仪表机床小型专用卡头（60Si2）退火—机加工—淬火—回火—磨（4）磨阀辨机床专用卡头（65Mn）锻造—正火—高温—回火—机加工—淬火—回火—机加工5.摩擦片（1）*62W万能升降台铣床摩擦片（A3）机加工—渗碳—淬火—回火—机加工—回火（2）DLMO电磁离合器摩擦片（65Mn）冲片—淬火—回火—磨（3）电磁离合器摩擦片（6SiMnV）锻造—退火—切片—淬火—回火—磨6.FW250万能分度头主轴（45）锻造—正火—机加工—淬火—回火—机加工7•万能分度头蜗杆（20Cr）正火-机加工-渗碳-机加工-淬火-回火-机加工8•三爪卡盘卡爪（45）正火—机加工—淬火—回火—高频淬火—回火—法蓝—磨加工9.三爪卡盘丝（45）锻造—正火—机加工—淬火—回火—法蓝—磨六、活塞1.20CrMnMo钢制活塞的热处理锻造—正火—检验—机加工—渗碳—检验—正火—淬火—清洗—回火—检验—喷砂—磨削2.钒钢活塞的热处理下料—锻造—检验—预先淬火—球化退火—检验—机加工—淬火—回火—检验—磨削七、凿岩机钎尾锻造—退火—检验—渗碳—检验—淬火—回火—清洗—检验—磨削。

辽宁工业大学材料工艺学课程设计（论文）题目：40Cr机床齿轮热处理工艺设计院光伏学院专业班材料111学号：111802016学生姓杨天宇指导教赵荣达起止时2012-7-2~2012-7-12课程设计（论文）任务及评语前言现代工业的飞速发展对机械零部件及热处理对锻造机械加工的顺利进行和保证加工效果起着重要作用，而且在改善或消除加工后缺陷，提高工件的使用寿命等方面起着重要作用。

为获得理想的组织与性能，保证零件在生产过程中的质量稳定性和使用寿命，就必须从工件的特点﹑要求和技术条件，认真分析产品在使用过程中的受力状况和可能失效形式，正确选择材料；再根据生产规模﹑现场条件﹑热处理设备提出几种可行的热处理方案。

由于块规在使用过程中易磨损和碰撞，另外块规本身尺寸精确，因此要求块规具有高的硬度，高的耐磨性和高的尺寸稳定性以及一定的韧性。

但块规没有单独专用的钢种，为了满足上述性能要求，块规选用，低合金工具钢（40Cr）。

40Cr机床齿轮规采用淬火及低温回火热处理工艺，其组织是回火马氏体和残余奥氏体，并残存一定的淬火应力。

这种组织状态在长期放置和使用过程中，将发生变化，从而使块规的尺寸也发生变化，对于高精度的块规，这种变化是不允许的。

尺寸变化的原因主要是残余奥氏体转变为马氏体使尺寸增大，以及残留应力在量具内部重新分布和消失所引起的组织变化。

为使40Cr机床齿轮规尺寸和形状稳定，确保其精度，对要求较高的精密的，淬火温度应低些。

同时在淬火后立即将其冷却到-80℃左右，甚至在液氮中进行冷处理，然后取出再进行正常回火。

为了进一步提高40Cr机床齿轮规尺寸稳定性，在精磨或研磨前，必须进行时效处理，进一步消除内应力，必要时，这种处理要重复多次[1]。

本设计是在课堂学习热处理知识后的探索和尝试，其内容讨论如何设计40Cr机床齿轮规淬火回火时效热处理工艺技术，重点是制定合理的热处理规程，并按此设计40Cr机床齿轮规热处理工艺方法。

传动齿轮轴的加工工艺 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】摘要齿轮轴零件的主要作用是支撑回转零件、实现回转运动并传递转矩和动力。

齿轮轴具备传动效率高、结构紧凑和使用寿命长等一系列优点，是通用机械特别是工程机械传动中的重要零件之一。

齿轮轴加工材料、热处理方式、机械加工工艺过程的优化，将对提高齿轮轴的加工质量及寿命有着重要借鉴意义。

本设计首先分析了齿轮轴零件的作用和加工工艺性，然后进行工艺规程设计。

齿轮轴零件的机械综合性能要求较高，一般选择锻件作为毛坯。

合理安排工艺路线，划分加工阶段对保证零件加工质量至关重要。

关键词：齿轮轴；工艺分析；工艺规程设计；目录齿轮轴加工工艺设计 (4)绪论本文研究的目的和意义本设计是在我们学完了大学的全部基础课程、技术课程以及全部专业课之后进行的。

此次的设计是对大学期间所学各课程及相关绘图软件的一次深入的综合性复习，也是使我们综合运用所学过的基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练。

因此，它在我们四年的大学生活中占有重要的地位。

我们在完成毕业设计的同时，也培养了我们正确使用技术资料、国家标准、有关手册、图册等工具书，进行设计计算、数据处理、编写技术文件等方面的工作能力，也为我们以后的工作打下了坚实的基础。

本次设计的目的在于：（1）培养综合分析和解决本专业的一般工程问题的独立能力，拓宽和深化所学知识。

（2）培养树立正确的设计思想、设计思维，掌握工程设计的一般程序、规范和方法的能力。

（3）培养正确地使用技术知识、国家标准、有关手册、图册等工具书，进行设计计算、数据处理、编写技术文件等方面的工作能力。

（4）培养自己进行调查研究、面向实际、面向生产，向工人和工程技术人员学习的基本工作态度、工作作风和工作方法。

（5）熟悉齿轮轴零件加工工艺过程的方法步骤，为以后从事相关的技术性工作打下坚实的基础。

45钢车床主轴箱齿轮的热处理工艺设计1 热处理工艺课程设计的目的，任务及方法1.1 热处理工艺课程设计的目的热处理工艺课程设计是高等工业学校金属材料工程专业一次专业课程设计练习，是热处理原理与工艺课程的最后一个教学环节。

其目的是：①培养学生综合运用所学的热处理课程的知识去解决工程问题的能力，并使其学习知识得到巩固和发展。

②学习热处理工艺设计的一般方法，热处理设备选用和装夹具设计等。

③进行热处理设计的基本技能训练，如计算、工艺图绘制和学习使用设计资料、手册、标准和规范。

1.2 热处理工艺课程设计的任务进行零件的加工路线中有关热处理工序和热处理辅助工序的设计。

根据零件的技术要求，选定能实现技术要求的热处理方法，制定工艺参数，画出热处理工艺曲线图，选择热处理设备，设定或选定夹具，填写热处理工艺卡。

最后，写出设计说明书，说明书中要求对各热处理工序的工艺参数的选择和各热处理后的显微组织，作出说明。

1.3热处理工艺设计的方法热处理工艺的最佳方案是在能够保证达到根据零件使用性能和由产品设计者提出的热处理技术要求的基础上，设计的一种高质量、低成本、低能耗、清洁、高效、精确的热处理工艺方法。

热处理工艺设计的流程：①45号钢齿轮的热处理工艺流程的设计②制定热处理工艺参数③选择热处理设备④设计热处理工艺所需的挂具、装具或夹具⑤分析热处理工序中材料的组织和性能⑥填写工艺卡片2 热处理工艺课程设计的内容2.1 课题简图图2.1 主轴箱齿轮示意图2.2 技术要求车床圆柱齿轮表面进行高频感应淬火调质硬度：200-250HB表面硬度：45-50HRC淬硬层深度：1-2mm工件重量：6 kg生产批量: 6件2.3 主轴箱齿轮材料的选择，工作条件及其性能要求2.3.1 材料的选择根据对齿轮力学性能的要求，应从具有好的综合性能指标这个要素选材，工业生产中常用的金属材料主要是钢、铸铁及合金。

中碳钢的含碳量在0.25%~0.6%,位于低碳钢与高碳钢之间，其性能也同样位于两者之间，有较好的综合性能，因此中碳钢适合做齿轮。

45钢车床主轴箱齿轮的热处理工艺设计钢车床主轴箱齿轮在使用过程中需要承受很大的载荷和转速，因此对其进行适当的热处理是非常重要的。

热处理工艺设计能够改善齿轮的力学性能和耐磨性，提高其使用寿命和可靠性。

以下是对45钢车床主轴箱齿轮热处理工艺设计的详细阐述。

1.车削切削加工：首先，对45钢材料进行车削切削加工，保证齿轮的精度和尺寸准确度。

采用刀具高速切削、小进给、小切削深度等切削参数，减小机械加工过程中的应力集中。

2.淬火热处理：淬火是齿轮热处理中最关键的步骤之一，可以大大提高齿轮的强度和硬度。

在淬火之前，需要对齿轮进行均匀加热，使其达到适当的温度，然后迅速放入适当温度的淬火介质中（如水或油）进行淬火处理。

在淬火过程中，应控制淬火温度和时间，以保证齿轮的硬度和耐磨性。

3.回火处理：经过淬火处理后的齿轮可能具有很高的硬度，但也容易产生脆性，因此需要进行回火处理。

回火可以降低齿轮的硬度，提高韧性和强度，使其具有更好的抗磨性和抗脆性。

回火温度和持续时间的选择应根据齿轮的具体要求和使用条件来确定。

4.齿面调质：为了进一步提高齿轮的耐磨性和表面质量，可以对齿轮齿面进行局部调质处理。

齿面调质可以通过感应加热或火焰加热来实现，使齿面获得适当的硬度，同时保持齿轮齿根的韧性。

5.精密磨削：最后，通过精密磨削工艺对齿轮进行加工，提高其精度和表面质量。

磨削工艺应根据齿轮的尺寸和要求选择合适的磨削参数，减小残余应力和表面粗糙度，提高齿轮的互换性和传动效率。

热处理工艺设计在钢车床主轴箱齿轮的制造过程中起着非常重要的作用。

正确选择和控制热处理参数可以提高齿轮的力学性能和耐磨性，延长其使用寿命和可靠性。

同时，还需要结合实际情况，根据齿轮的具体要求和使用条件选择合适的热处理工艺，以确保齿轮的质量和性能符合要求。

齿轮热处理工艺一、工作条件以及材料与热处理要求1.条件: 低速、轻载又不受冲击要求: HT200 HT250 HT300 去应力退火2.条件: 低速(＜1m/s)、轻载,如车床溜板齿轮等要求: 45 调质,HB200-2503.条件: 低速、中载,如标准系列减速器齿轮要求: 45 40Cr 40MnB (5042MnVB) 调质,HB220-250 Y4.条件: 低速、重载、无冲击,如机床主轴箱齿轮要求: 40Cr(42MnVB) 淬火中温回火 HRC40-455.条件: 中速、中载,无猛烈冲击,如机床主轴箱齿轮要求: 40Cr、40MnB、42MnVB 调质或正火,感应加热表面淬火,低温回火,时效,HRC50-556.条件: 中速、中载或低速、重载,如车床变速箱中的次要齿轮要求: 45 高频淬火,350-370℃回火,HRC40-45(无高频设备时,可采用快速加热齿面淬火)7.条件: 中速、重载要求: 40Cr、40MnB(40MnVB、42CrMo、40CrMnMo、40CrMnMoVBA)淬火,中温回火,HRC45-50.8.条件: 高速、轻载或高速、中载,有冲击的小齿轮要求: 15、20、20Cr、20MnVB渗碳,淬火,低温回火,HRC56-62.38CrAl 38CrMoAl 渗氮,渗氮深度0.5mm,HV9009.条件: 高速、中载,无猛烈冲击,如机床主轴轮.要求: 40Cr、40MnB、(40MnVB)高频淬火,HRC50-55.10.条件: 高速、中载、有冲击、外形复杂和重要齿轮,如汽车变速箱齿轮(20CrMnTi淬透性较高,过热敏感性小,渗碳速度快,过渡层均匀,渗碳后直接淬火变形较小,正火后切削加工性良好,低温冲击韧性也较好) 要求: 20Cr、20Mn2B、20MnVB渗碳,淬火,低温回火或渗碳后高频淬火,HRC56-62.18CrMnTi、20CrMnTi(锻造→正火→加工齿轮→局部镀同→渗碳、预冷淬火、低温回火→磨齿→喷丸)渗碳层深度1.2-1.6mm,齿轮硬度HRC58-60,心部硬度HRC25-35.表面:回火马氏体+残余奥氏体+碳化物.中心:索氏体+细珠光体11.条件: 高速、重载、有冲击、模数要求: 20Cr、20Mn2B 渗碳、淬火、低温回火,HRG56-62.12.条件: 高速、重载、或中载、模数＞6,要求高强度、高耐磨性,如立车重要螺旋锥齿轮要求: 18CrMnTi、20SiMnVB 渗碳、淬火、低温回火,HRC56-6213.条件: 高速、重载、有冲击、外形复杂的重要齿轮,如高速柴油机、重型载重汽车,航空发动机等设备上的齿轮.要求: 12Cr2Ni4A、20Cr2Ni4A、18Cr2Ni4WA、20CrMnMoVBA(锻造→退火→粗加工→去应力→半精加工→渗碳→退火软化→淬火→冷处理→低温回火→精磨)渗碳层深度1.2-1.5mm,HRC59-62.14.条件: 载荷不高的大齿轮,如大型龙门刨齿轮要求: 50Mn2、50、65Mn 淬火,空冷,15.条件: 低速、载荷不大,精密传动齿轮.要求: 35CrMO 淬火,低温回火,HRC45-5016.条件: 精密传动、有一定耐磨性大齿轮.要求: 35CrMo 调质,HB255-302.17.条件: 要求抗磨蚀性的计量泵齿轮.要求: 9Cr16Mo3VRE 沉淀硬化18.条件: 要求高耐磨性的鼓风机齿轮.要求: 45 调质,尿素盐浴软氮化.19.条件: 要求耐、保持间隙精度的25L油泵齿轮。

齿轮轴加工工艺流程
《齿轮轴加工工艺流程》
齿轮轴是机械传动系统中非常重要的零部件，其加工工艺对其性能和稳定性具有直接影响。

下面就来介绍一下齿轮轴加工的工艺流程。

首先是原材料的准备。

通常情况下，齿轮轴的原材料为优质的合金钢或不锈钢材料。

在选择原材料时，需要考虑到齿轮轴的使用环境、负载情况等因素，以确保材料的强度和耐磨性能达到要求。

接下来是粗加工工艺。

粗加工通常包括下料、车削等工艺，将原材料加工成初步形状的齿轮轴。

这个阶段的关键是确保齿轮轴的尺寸和形状符合设计要求，为后续的加工工艺打下基础。

然后是热处理工艺。

齿轮轴经过粗加工后，需要进行热处理以提高其强度和硬度。

热处理工艺通常包括淬火、回火等工艺，以达到材料的理想结构和性能。

接着是精密加工工艺。

精密加工通常包括磨削、齿轮刻槽等工艺，将经过热处理的齿轮轴加工成最终形状，并确保其精度和表面粗糙度符合要求。

最后是表面处理工艺。

表面处理通常包括镀铬、喷涂等工艺，以提高齿轮轴的耐腐蚀性和美观度。

通过以上的工艺流程，齿轮轴可以获得良好的性能和稳定性，从而确保机械传动系统的正常运转。

同时，加工工艺的每一个环节都需要严格控制，以确保最终产品的质量符合要求。
