罗茨真空泵技术要求

罗茨泵技术标准
罗茨泵的技术标准包括以下几个方面：
1.真空度：罗茨泵可以分为粗真空泵、中真空泵和细真空泵，不同类型的真空泵适用于不同的真空度范围。

一般来说，粗真空泵适用于真空度在0.1-100kPa之间，中真空泵适用于真空度在100-1000kPa 之间，细真空泵适用于真空度在1000-100000kPa之间。

2.抽气量：罗茨泵的抽气量表示在单位时间内泵能抽出的气体体积，抽气量与泵的结构、转子直径、转速等因素有关。

选型时应根据实际需求选择合适的抽气量。

3.工作效率：罗茨泵的工作效率包括泵的抽气速率、抽气效率和能耗。

高效能的罗茨泵能在短时间内达到所需的真空度，节省能源消耗。

4.转子：罗茨泵设计的关键部分是转子，轮廓又是转子的关键。

转子横截面的外轮廓线是转子的轮廓线，转子的外表面之间没有接触，但是转子之间的间距要保持恒定，因此转子的形状是共轭曲线。

在实际设计中，转子要具有良好的几何对称性，以确保能够稳定运行和具备良好的互换性。

为了控制罗茨泵的转子之间以及转子与泵壳之间的空间，需要将轴承的轴向和径向位移控制在标准范围内。

此外，齿轮具有很强的耐磨性，传动稳定，并且齿之间的间隙要合理。

为了确保平稳的传输和较低的噪音水平，一般是使用斜齿轮。

为了方便齿轮的组装和调整转子之间的间距，可以选用可调游隙结构齿轮，并在齿轮和轴之间采用膨胀套筒连接。

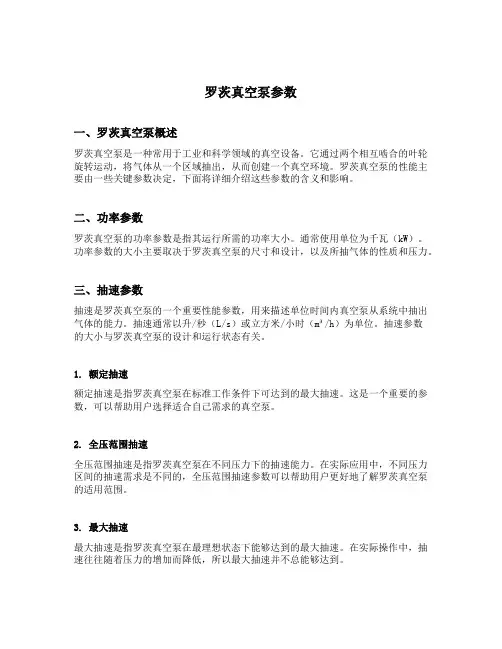

罗茨真空泵参数一、罗茨真空泵概述罗茨真空泵是一种常用于工业和科学领域的真空设备。

它通过两个相互啮合的叶轮旋转运动，将气体从一个区域抽出，从而创建一个真空环境。

罗茨真空泵的性能主要由一些关键参数决定，下面将详细介绍这些参数的含义和影响。

二、功率参数罗茨真空泵的功率参数是指其运行所需的功率大小。

通常使用单位为千瓦（kW）。

功率参数的大小主要取决于罗茨真空泵的尺寸和设计，以及所抽气体的性质和压力。

三、抽速参数抽速是罗茨真空泵的一个重要性能参数，用来描述单位时间内真空泵从系统中抽出气体的能力。

抽速通常以升/秒（L/s）或立方米/小时（m³/h）为单位。

抽速参数的大小与罗茨真空泵的设计和运行状态有关。

1. 额定抽速额定抽速是指罗茨真空泵在标准工作条件下可达到的最大抽速。

这是一个重要的参数，可以帮助用户选择适合自己需求的真空泵。

2. 全压范围抽速全压范围抽速是指罗茨真空泵在不同压力下的抽速能力。

在实际应用中，不同压力区间的抽速需求是不同的，全压范围抽速参数可以帮助用户更好地了解罗茨真空泵的适用范围。

3. 最大抽速最大抽速是指罗茨真空泵在最理想状态下能够达到的最大抽速。

在实际操作中，抽速往往随着压力的增加而降低，所以最大抽速并不总能够达到。

压力是指真空泵的压力水平，通常使用帕斯卡（Pa）或毫巴（mbar）为单位。

罗茨真空泵通常被用来抽气体至较低的压力水平。

1. 等压比（Compression Ratio）等压比是指罗茨真空泵将气体从入口压力抽到出口压力的比值。

等压比越大，表示真空泵具有更高的压缩能力。

2. 最大允许压力差最大允许压力差指的是罗茨真空泵在工作过程中允许的最大压力差。

超过最大允许压力差可能导致设备损坏或其他问题。

3. 极限压力极限压力是指罗茨真空泵能够抽取的最低压力水平。

通常，这个值取决于真空泵的设计和维护情况等因素。

五、温度参数温度参数用于描述罗茨真空泵的运行温度范围以及对气体和真空泵自身的影响。

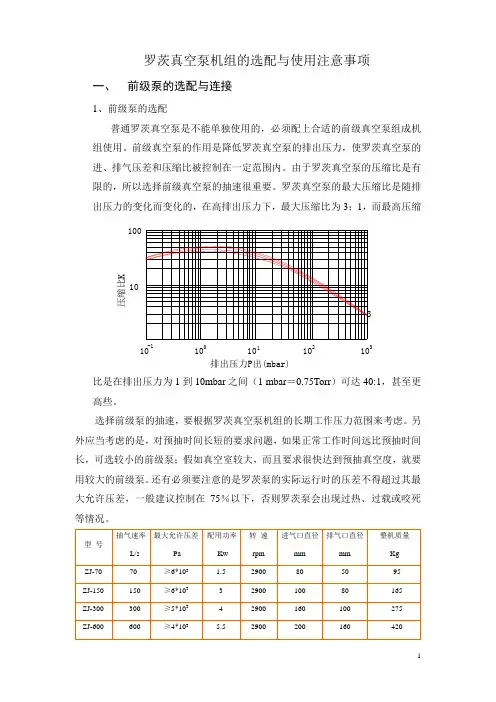

罗茨真空泵机组的选配与使用注意事项一、前级泵的选配与连接1、前级泵的选配普通罗茨真空泵是不能单独使用的，必须配上合适的前级真空泵组成机组使用。

前级真空泵的作用是降低罗茨真空泵的排出压力，使罗茨真空泵的进、排气压差和压缩比被控制在一定范围内。

由于罗茨真空泵的压缩比是有选择前级泵的抽速，要根据罗茨真空泵机组的长期工作压力范围来考虑。

另外应当考虑的是，对预抽时间长短的要求问题，如果正常工作时间远比预抽时间长，可选较小的前级泵；假如真空室较大，而且要求很快达到预抽真空度，就要用较大的前级泵。

还有必须要注意的是罗茨泵的实际运行时的压差不得超过其最大允许压差，一般建议控制在75％以下，否则罗茨泵会出现过热、过载或咬死等情况。

由于罗茨真空泵的压缩比较小，为了使罗茨真空泵机组能达到更高的真空度和更大的抽气速率，可采用多台罗茨真空泵与前级真空泵串联来组成多级罗茨真空泵机组来满足高真空的要求。

真空机组的级数是由工作真空度来决定的，一般真空机组的极限真空必须比工作真空高半到一个数量级。

根据各个真空系统工作压力有所不同，在选配机组时必须掌握以下几点：1.主泵必须在其最佳工作范围内工作；2.主泵或中间泵与前级泵的压缩比不得其超过允许范围；3.前级泵与第一级罗茨泵的配比尽可能小，当前级泵性能有所下降时，对系统的抽真空性能不会有大的影响。

如果被抽气体含有微量粉尘或含有大量可凝性蒸汽的工艺上，建议选择水（液）环泵或罗茨水（液）环泵机组。

至于要选择几级机组可参考上图和以下说明。

罗茨真空泵与水环真空泵的连接形式及工作范围可参看表一，在此表中我们列举了一台水环真空泵和一台至三台罗茨真空泵串联组成的多级罗茨水环真空机组所能达到的真空范围。

表一、多级罗茨水环真空泵机组的组成和真空度一览表一般一台罗茨真空泵与一台水环真空泵串联而成的JZJS型二级机组的极限压力仅为250~650pa左右，如采用二台罗茨真空泵串联一台水环真空泵则机组的极限压力可达到15~25pa，如再增加一台罗茨真空泵则机组的极限压力可更高，将达到0.2~0.8pa以上，因而用户可根据不同的使用要求来正确选择机组的级数。

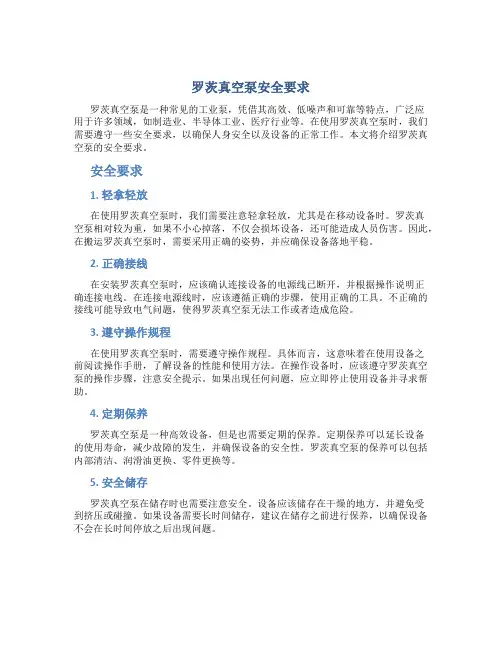

罗茨真空泵安全要求罗茨真空泵是一种常见的工业泵，凭借其高效、低噪声和可靠等特点，广泛应用于许多领域，如制造业、半导体工业、医疗行业等。

在使用罗茨真空泵时，我们需要遵守一些安全要求，以确保人身安全以及设备的正常工作。

本文将介绍罗茨真空泵的安全要求。

安全要求1. 轻拿轻放在使用罗茨真空泵时，我们需要注意轻拿轻放，尤其是在移动设备时。

罗茨真空泵相对较为重，如果不小心掉落，不仅会损坏设备，还可能造成人员伤害。

因此，在搬运罗茨真空泵时，需要采用正确的姿势，并应确保设备落地平稳。

2. 正确接线在安装罗茨真空泵时，应该确认连接设备的电源线已断开，并根据操作说明正确连接电线。

在连接电源线时，应该遵循正确的步骤，使用正确的工具。

不正确的接线可能导致电气问题，使得罗茨真空泵无法工作或者造成危险。

3. 遵守操作规程在使用罗茨真空泵时，需要遵守操作规程。

具体而言，这意味着在使用设备之前阅读操作手册，了解设备的性能和使用方法。

在操作设备时，应该遵守罗茨真空泵的操作步骤，注意安全提示。

如果出现任何问题，应立即停止使用设备并寻求帮助。

4. 定期保养罗茨真空泵是一种高效设备，但是也需要定期的保养。

定期保养可以延长设备的使用寿命，减少故障的发生，并确保设备的安全性。

罗茨真空泵的保养可以包括内部清洁、润滑油更换、零件更换等。

5. 安全储存罗茨真空泵在储存时也需要注意安全。

设备应该储存在干燥的地方，并避免受到挤压或碰撞。

如果设备需要长时间储存，建议在储存之前进行保养，以确保设备不会在长时间停放之后出现问题。

结论罗茨真空泵非常实用，但是在使用时需要特别注意安全。

遵循正确的操作程序、轻拿轻放、遵循正确的接线方法以及定期维护都是确保罗茨真空泵安全的重要因素。

在使用设备时，我们应该时刻关注设备的状况，并寻求专业帮助，以确保工作的高质量和安全。

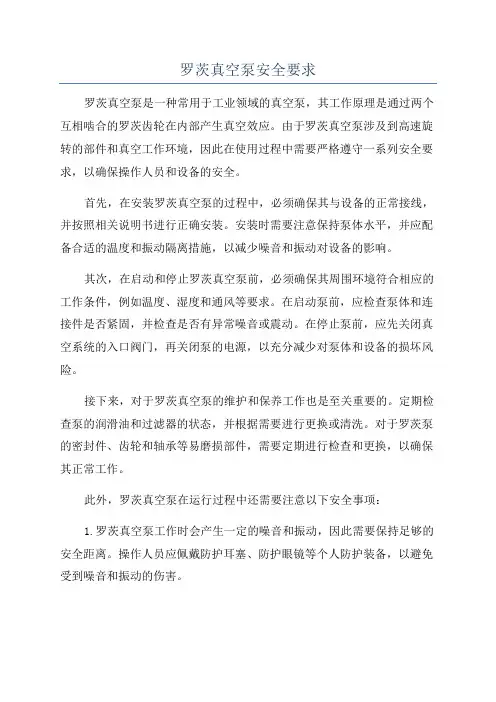

罗茨真空泵安全要求罗茨真空泵是一种常用于工业领域的真空泵，其工作原理是通过两个互相啮合的罗茨齿轮在内部产生真空效应。

由于罗茨真空泵涉及到高速旋转的部件和真空工作环境，因此在使用过程中需要严格遵守一系列安全要求，以确保操作人员和设备的安全。

首先，在安装罗茨真空泵的过程中，必须确保其与设备的正常接线，并按照相关说明书进行正确安装。

安装时需要注意保持泵体水平，并应配备合适的温度和振动隔离措施，以减少噪音和振动对设备的影响。

其次，在启动和停止罗茨真空泵前，必须确保其周围环境符合相应的工作条件，例如温度、湿度和通风等要求。

在启动泵前，应检查泵体和连接件是否紧固，并检查是否有异常噪音或震动。

在停止泵前，应先关闭真空系统的入口阀门，再关闭泵的电源，以充分减少对泵体和设备的损坏风险。

接下来，对于罗茨真空泵的维护和保养工作也是至关重要的。

定期检查泵的润滑油和过滤器的状态，并根据需要进行更换或清洗。

对于罗茨泵的密封件、齿轮和轴承等易磨损部件，需要定期进行检查和更换，以确保其正常工作。

此外，罗茨真空泵在运行过程中还需要注意以下安全事项：1.罗茨真空泵工作时会产生一定的噪音和振动，因此需要保持足够的安全距离。

操作人员应佩戴防护耳塞、防护眼镜等个人防护装备，以避免受到噪音和振动的伤害。

2.在日常操作中，操作人员应熟悉设备运行和维护的相关知识，并经过相应的培训。

只有经过专业培训的操作人员才能独立操作罗茨真空泵，避免潜在的安全事故。

3.真空泵在运行过程中会产生高温，因此需要确保周围环境通风良好，避免发生过热或引起火灾。

4.真空泵的排气口应与安全通风系统连接，以避免有害气体对操作人员和环境的污染。

5.当发现罗茨真空泵出现异常噪音、振动或温度过高等情况时，应立即停机检查，并请专业人士进行维修和维护。

总之，罗茨真空泵的安全工作要求从安装到维护都需要严格遵守，以确保操作人员和设备的安全，减少事故风险。

在使用过程中，操作人员应遵循相关的操作规程，必要时可以寻求专业人士的指导和支持，以确保罗茨真空泵的正常工作和安全使用。

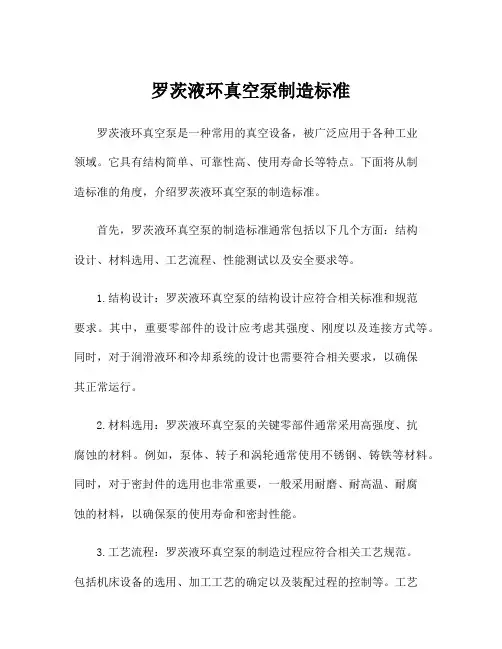

罗茨液环真空泵制造标准罗茨液环真空泵是一种常用的真空设备，被广泛应用于各种工业领域。

它具有结构简单、可靠性高、使用寿命长等特点。

下面将从制造标准的角度，介绍罗茨液环真空泵的制造标准。

首先，罗茨液环真空泵的制造标准通常包括以下几个方面：结构设计、材料选用、工艺流程、性能测试以及安全要求等。

1.结构设计：罗茨液环真空泵的结构设计应符合相关标准和规范要求。

其中，重要零部件的设计应考虑其强度、刚度以及连接方式等。

同时，对于润滑液环和冷却系统的设计也需要符合相关要求，以确保其正常运行。

2.材料选用：罗茨液环真空泵的关键零部件通常采用高强度、抗腐蚀的材料。

例如，泵体、转子和涡轮通常使用不锈钢、铸铁等材料。

同时，对于密封件的选用也非常重要，一般采用耐磨、耐高温、耐腐蚀的材料，以确保泵的使用寿命和密封性能。

3.工艺流程：罗茨液环真空泵的制造过程应符合相关工艺规范。

包括机床设备的选用、加工工艺的确定以及装配过程的控制等。

工艺流程应保证零部件的精度、尺寸配合等要求，以确保泵的性能和稳定性。

4.性能测试：制造罗茨液环真空泵需要进行性能测试，以验证其符合相关标准要求。

常规的测试项目包括泵的抽气速度、极限真空度、功率消耗、噪音等。

对于特殊应用领域的泵，还需要进行相关的特殊性能测试。

5.安全要求：罗茨液环真空泵的制造必须符合相关安全标准。

例如，对于电气系统，应符合相关电器安全要求；对于液环系统，应符合相关液体泵安装和使用标准。

同时，还需要对泵的运行和维护提供相关安全指导和注意事项。

综上所述，罗茨液环真空泵的制造标准包括结构设计、材料选用、工艺流程、性能测试以及安全要求等方面。

只有符合这些标准，才能保证罗茨液环真空泵的质量和性能。

制造厂家应根据这些标准要求，合理设计和制造罗茨液环真空泵，确保其在各个工业领域的正常运行和应用。

罗茨真空泵性能及参数
1.抽气速率：罗茨真空泵的主要性能指标之一是抽气速率。

抽气速率取决于罗茨泵的尺寸和转速，一般来说，较大尺寸和更高转速的泵具有更高的抽气速率。

罗茨真空泵的抽气速率通常在几百到几千升/秒之间。

2.极限真空度：罗茨真空泵的极限真空度是指在稳态工作条件下能够达到的最低真空度。

罗茨泵的极限真空度主要受到泵内泄漏率和气体吸附的影响，一般来说，极限真空度在10^-3~10^-5Pa之间。

3.泄漏率：罗茨真空泵具有较低的泄漏率，主要是由于其结构上的特点。

罗茨泵的两个排气叶轮通过齿轮传动同时旋转，泵内无润滑油和密封件，因此泄漏率较低。

4.噪音水平：由于罗茨真空泵是一种干式泵，不需要润滑油，因此噪音水平相对较低。

具体的噪音水平取决于泵的尺寸和转速，一般来说，较小尺寸和低转速的泵噪音水平更低。

5.转速范围：罗茨真空泵的转速范围较宽，通常在500~3000转/分之间。

转速的选择取决于具体的应用需求，较高的转速可以提供更高的抽气速率，但相应地噪音水平和功耗也会增加。

6.功耗：罗茨真空泵的功耗主要取决于泵的尺寸和转速。

一般来说，较大尺寸和更高转速的泵功耗较大。

在选择罗茨泵时，需要根据具体的应用需求综合考虑抽气速率和功耗之间的平衡。

总结起来，罗茨真空泵具有较高的抽气速率、较低的泄漏率和噪音水平，转速范围广泛，适用于不同真空度和流量要求的应用。

在选择罗茨真空泵时，需要综合考虑抽气速率、极限真空度、噪音水平、功耗等参数，以及具体的应用需求。

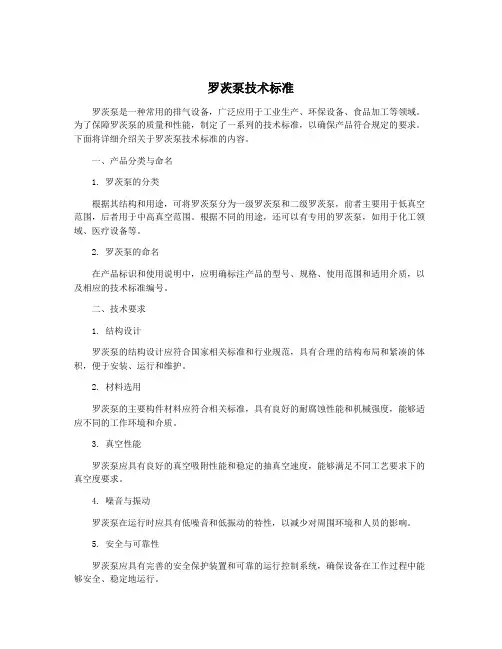

罗茨泵技术标准罗茨泵是一种常用的排气设备，广泛应用于工业生产、环保设备、食品加工等领域。

为了保障罗茨泵的质量和性能，制定了一系列的技术标准，以确保产品符合规定的要求。

下面将详细介绍关于罗茨泵技术标准的内容。

一、产品分类与命名1. 罗茨泵的分类根据其结构和用途，可将罗茨泵分为一级罗茨泵和二级罗茨泵，前者主要用于低真空范围，后者用于中高真空范围。

根据不同的用途，还可以有专用的罗茨泵，如用于化工领域、医疗设备等。

2. 罗茨泵的命名在产品标识和使用说明中，应明确标注产品的型号、规格、使用范围和适用介质，以及相应的技术标准编号。

二、技术要求1. 结构设计罗茨泵的结构设计应符合国家相关标准和行业规范，具有合理的结构布局和紧凑的体积，便于安装、运行和维护。

2. 材料选用罗茨泵的主要构件材料应符合相关标准，具有良好的耐腐蚀性能和机械强度，能够适应不同的工作环境和介质。

3. 真空性能罗茨泵应具有良好的真空吸附性能和稳定的抽真空速度，能够满足不同工艺要求下的真空度要求。

4. 噪音与振动罗茨泵在运行时应具有低噪音和低振动的特性，以减少对周围环境和人员的影响。

5. 安全与可靠性罗茨泵应具有完善的安全保护装置和可靠的运行控制系统，确保设备在工作过程中能够安全、稳定地运行。

6. 环保性能罗茨泵应符合环境保护要求，减少对大气和环境的污染，符合相关的排放标准。

7. 出厂检测罗茨泵在出厂前应进行严格的检测和试验，确保产品的性能和质量符合相应的技术标准和规定。

三、质量控制1. 生产管理罗茨泵的生产应按照质量管理体系要求进行，严格执行相关生产工艺和工艺规程，确保产品质量稳定。

2. 进货检验对原材料和关键零部件进行进货检验，保证材料质量符合要求，防止次品和劣质材料投入生产。

3. 过程控制在生产过程中，对关键工艺和环节进行过程控制，确保产品质量符合要求。

4. 出厂检验对每批产品进行出厂检验，按照相关标准进行各项性能测试和检测，确保产品出厂质量合格。

罗茨真空泵安装（1）、罗茨真空泵应安装在干燥、通风良好和清洁的场所。

(2)、罗茨真空泵的环境温度为5-40℃。

（3）、罗茨真空泵应水平安装，其周围应留有充分的余地，便于日常检查、维护保养。

装拆方便。

（4）、接通电源后，电机转向应符合泵上转向箭头所示。

（5）、连接被抽容器的管道应清洁.无杂质等异物，孔径不应小于泵口口径，长度宜短，以保证其有足够的通导能力，管道连接应密封不漏。

（6）被抽气体应无颗粒状固体进入泵腔。

（7）、罗茨真空泵与前级泵连接应装弹性管以减少前级泵引起的震动。

（8）、电气设备必须有互锁保护装置，当前级泵停止工作时罗茨泵必须同时停止。

（9）、小泵可以直接启动，大泵须设启动器。

罗茨真空泵使用说明：新泵就位后先查看油位，齿轮侧油位以油面浸没3-5齿为宜，电机侧以油窗中心略高为宜，轴伸上油杯不应缺油，各部位润滑油均采用1号真空泵油。

1、罗茨真空泵启动程序：（1）、启动前级泵。

（2）、打开前级泵预抽官路商的阀门和罗茨泵进气口上的阀门。

（3）、待系统内的压力达到罗茨真空泵的允许压力后，关闭预抽阀门，起动罗茨真空泵，如无预抽管路及阀门，则待达到起动压力后起动罗茨真空泵，此过程亦可采用压力传感器自动控制，实现整个过程的自动化。

（4）根据真空系统的实际情况，如果不是大的真空系统，则起动前级泵后即可起动罗茨真空泵。

如果是较大的真空系统，虽然带溢流阀的罗茨真空泵具有过载保护作用，但这种保护只是对电机的保护，罗茨泵本身仍可因为长时间工作在高压力下，而产生过热卡死，应待前级泵抽到一定压力后再起动罗茨泵。

2、罗茨真空泵停车程序：（1）、关闭罗茨真空泵进气阀。

（2）、从上到下逐级停罗茨真空泵，最后停前级泵，严禁搞错停车程序。

（3）、前级泵停车后，立即向前级泵进气口放气。

3、罗茨真空泵运转中的注意点：（1）、运转中必须按照罗茨真空泵的技术规格使用，在正常情况下，罗茨真空泵的入口压力在1330Pa以下，泵的最大压差不得高于其最大允许压差值。
