示波器TDS-1002B使用说明书

TDS1002数字示波器使用说明图1 TDS1002数字示波器数字示波器的部分按键和旋钮与模拟示波器相同,在此不再重复，以下重点介绍几个重要的按键及用法。

一、信号波形显示1.AUTOSET: 自动显示输入信号波形方式。

例如，校准信号的自动设置显示如图2。

图2 AUTOSET显示校准信号2.手动设置（以信号从CH1通道输入为例）●TRIG MENU 触发菜单的设置图3中，信源指触发源，信号从哪通道输入即选择该通道为触发源。

●ch1 menu 设置如图4，需要同时观察的输入信号交、直流情况，耦合选“DC”；只观察的输入信号交流情况，耦合选“AC”；●调节VOLTS/DIV 、SEC/DIV 、LEVEL旋钮，使信号波形稳定显示合适大小。

图3 TRIG MENU 菜单设置图4 ch1 menu 设置二、信号波形显示1.MEASURE测量功能如对ch1通道输入的校准信号进行测量●确认示波器探头上的衰减开关设为×1；图4 ch1 menu中“探头”设置为1×档●按“MEASURE”键，可读取信号的峰峰值、频率等多种参数。

图5 MEASURE 测量结果2.CURSOR光标,测量电压、时间例如使用光标测量f=2KHz Vpp=5V的正弦波●按CURSOR，测量类型为电压、时间可选●垂直POSITION键调整2条光标位置图6 CURSOR 测垂直方向电压图6 CURSOR 测水平方向时间三、其他按键●DISPLAY:显示方式按钮,可选择“格式”为YT信号波形显示和XY方式显示，见图7。

图7-1信号波形显示图7-2XY方式显示●MATH:计算显示方式按钮，可选择显示CH1+CH2, CH1-CH2等波形。

在进行2个通道波形加、减后的幅度测量时，注意CH1、CH2的电压灵敏度处于同一档位。

见图8。

图8MATH操作图9ACQUIRE操作●ACQUIRE:波形获取方式。

若输入信号幅度为毫伏级，受干扰信号的影响，可选择“平均值”显示，平均次数选择较大数值，可使波形显示清晰一些。

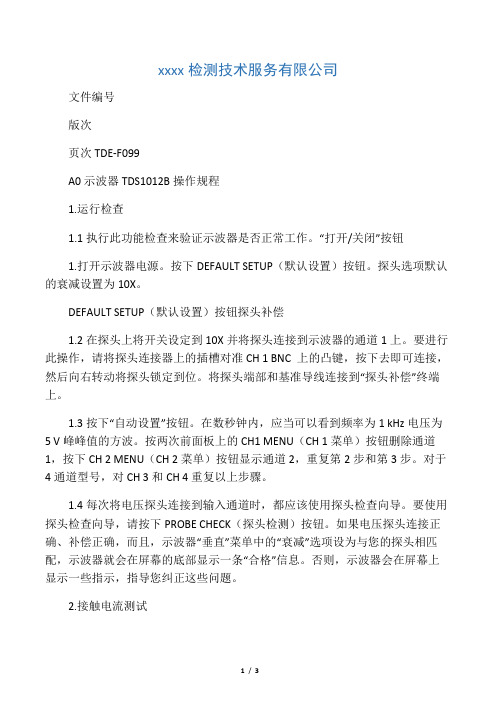

xxxx检测技术服务有限公司文件编号版次页次TDE-F099A0示波器TDS1012B操作规程1.运行检查1.1执行此功能检查来验证示波器是否正常工作。

“打开/关闭”按钮1.打开示波器电源。

按下DEFAULT SETUP（默认设置）按钮。

探头选项默认的衰减设置为10X。

DEFAULT SETUP（默认设置）按钮探头补偿1.2在探头上将开关设定到10X并将探头连接到示波器的通道1上。

要进行此操作，请将探头连接器上的插槽对准CH 1 BNC 上的凸键，按下去即可连接，然后向右转动将探头锁定到位。

将探头端部和基准导线连接到“探头补偿”终端上。

1.3按下“自动设置”按钮。

在数秒钟内，应当可以看到频率为1 kHz电压为5 V峰峰值的方波。

按两次前面板上的CH1 MENU（CH 1菜单）按钮删除通道1，按下CH 2 MENU（CH 2菜单）按钮显示通道2，重复第2步和第3步。

对于4通道型号，对CH 3和CH 4重复以上步骤。

1.4每次将电压探头连接到输入通道时，都应该使用探头检查向导。

要使用探头检查向导，请按下PROBE CHECK（探头检测）按钮。

如果电压探头连接正确、补偿正确，而且，示波器“垂直”菜单中的“衰减”选项设为与您的探头相匹配，示波器就会在屏幕的底部显示一条“合格”信息。

否则，示波器会在屏幕上显示一些指示，指导您纠正这些问题。

2.接触电流测试自动测量说明：如果“值”读数中显示问号(?)，则表明信号在测量范围之外。

请将“伏/格”旋钮调整到适当的通道以减小灵敏度或更改“秒/格”设置。

要测量信号的频率、周期、峰峰值幅度、上升时间以及正频宽，请遵循以下步骤进行操作：2.1按下MEASURE（测量）按钮查看Measure（测量）菜单。

2.2按下顶部选项按钮；显示Measure 1 Menu（测量1菜单）。

2.3按下“类型”►“频率”。

“值”读数将显示测量结果及更新信息。

2.4按下“返回”选项按钮。

2.5按下顶部第二个选项按钮；显示Measure 2 Menu（测量2菜单）。

电压测量技巧：进行电压测量基本方法是计算一个波形在示波器垂直标度上跨越的格数。

调节信号，在垂直方向上覆盖大多数显示区域越多，能够读取的测量数据精度越高。

也可以用光标进行波形测量，不必计算格线标记数量。

时间和频率测量技巧：可以使用示波器的水平标度进行时间测量。

时间测量包括测量脉冲的周期和脉宽。

频率是周期的倒数。

在把被测信号的部分调节到覆盖显示画面大部分区域时，可以提高时间测量的精度。

测量周期：将波形调整到适当大小，将周期起始点对准中心点，计算周期的所占格数，并得出信号周期t测量频率：f=1/t。

测量电压：调整波形的幅度尽量大，读取幅度所占的格数，并计算出电压值。

(信道1的设置）（边沿触发）（measure菜单：电压相关的测量）（measure菜单：时间相关的测量）一、使用自动设置快速显示某个信号，步骤如下：1、按下“CH1菜单”按钮，将探头选项衰减设置成“10X”2、将P2200探头上的开关设定为10X；3、将通道1的探头与信号连接；4、按下“自动设置”按钮；示波器自动设置垂直、水平和触发控制。

二、自动测量测量信号的频率、周期、峰峰值、上升时间以及正频宽。

1、按下“测量”按钮，查看“测量菜单”；2、按下顶部的选项按钮；显示“测量1菜单”；3、按下“类型”选项按钮，选择“频率”；值读数将显示测量结果。

4、按下“返回”选项按钮；5、按下顶部第二个选项按钮；显示“测量2菜单”；6、按下“类型”选项按钮，选择“周期”；值读数将显示测量结果。

7、按下“返回”选项按钮；8、按下中间的选项按钮，显示“测量3菜单”；9、按下“类型”选项按钮，选择“峰-峰值”；值读数将显示测量结果；10、按下“返回”选项按钮；11、按下底部倒数第二个选项按钮；显示“测量4菜单”；12、按下“类型”选项按钮，选择“上升时间”，值读数将显示测量结果；13、按下“返回”选项按钮；14、按下底部的选项按钮，选择“正频宽”；15、按下“类型”选项按钮，选择“正频宽”；值读数将显示测量结果；16、按下“返回”选项按钮。

第四章 常用仪器简介数字式示波器Tektronix TDS1002初步使用示波器最主要的功能就是把测量点的电压随时间变化曲线直观地显示在屏幕上。

示波器是最重要的电子测量仪器之一，也是使用最频繁的电子仪器之一。

要正确使用一台示波器，要充分利用一台示波器的功能和性能指标，就必需充分阅读该示波器的使用说明书。

示波器使用说明书中的主要性能指标和基本操作方法列于本节之后。

下面所介绍的仅仅是实验中使用该示波器所所涉及到的最基本的内容。

1. 功能简介Tektronix TDS1002示波器是数字式示波器，其正面外形如图1。

它对来自探头的信号经放大，然后采样，再将采样数据对应的波形记录，最后将波形显示在屏幕上。

同时，在示波器内部可对数据作一些处理，例如，统计平均，快速付立叶变换，并将处理过的波形显示在屏幕上。

它还可以通过GPIB 卡（General Purpose Interface Bus ）与计算机、打印机等设备进行数据交换，因此，可由计算机对示波器采集到的数据做进一步的处理。

Tektronix TDS1002示波器的最高采样率1GHz ，屏幕显示的波形由2500采样点的数据连接而成。

其原理示意图如图2。

2. 关于Tektronix TDS1002数字式示波器使用中的若干问题2．1．探头×1、×10本示波器的输入阻抗为1M Ω电阻和20pF 电容的并联。

并联电容是为了抑制高频干扰。

示波器探头有×1、×10转换开关。

当探头开关置于×1时，示波器输入回路的等效电路如图4。

通常有R s <<R 1。

若输入为方波，当信号源输出上升沿时，由于信号输出功率有限，给电容充电需要时间，所以，示波器输入回路 向示波器内部电路输出的电压信号的前沿变缓，上升 时间延长，如图中右上方为其示意图。

这样一来，在示屏幕上看到的方波的上升沿将大于实际输入方波的上升沿。

当示波器探头置于×10时，输入回路的等效电路如图5。

第四章 常用仪器简介数字式示波器Tektronix TDS1002初步使用示波器最主要的功能就是把测量点的电压随时间变化曲线直观地显示在屏幕上。

示波器是最重要的电子测量仪器之一，也是使用最频繁的电子仪器之一。

要正确使用一台示波器，要充分利用一台示波器的功能和性能指标，就必需充分阅读该示波器的使用说明书。

示波器使用说明书中的主要性能指标和基本操作方法列于本节之后。

下面所介绍的仅仅是实验中使用该示波器所所涉及到的最基本的内容。

1. 功能简介Tektronix TDS1002示波器是数字式示波器，其正面外形如图1。

它对来自探头的信号经放大，然后采样，再将采样数据对应的波形记录，最后将波形显示在屏幕上。

同时，在示波器内部可对数据作一些处理，例如，统计平均，快速付立叶变换，并将处理过的波形显示在屏幕上。

它还可以通过GPIB 卡（General Purpose Interface Bus ）与计算机、打印机等设备进行数据交换，因此，可由计算机对示波器采集到的数据做进一步的处理。

Tektronix TDS1002示波器的最高采样率1GHz ，屏幕显示的波形由2500采样点的数据连接而成。

其原理示意图如图2。

2. 关于Tektronix TDS1002数字式示波器使用中的若干问题2．1．探头×1、×10本示波器的输入阻抗为1M Ω电阻和20pF 电容的并联。

并联电容是为了抑制高频干扰。

示波器探头有×1、×10转换开关。

当探头开关置于×1时，示波器输入回路的等效电路如图4。

通常有R s <<R 1。

若输入为方波，当信号源输出上升沿时，由于信号输出功率有限，给电容充电需要时间，所以，示波器输入回路 向示波器内部电路输出的电压信号的前沿变缓，上升 时间延长，如图中右上方为其示意图。

这样一来，在示屏幕上看到的方波的上升沿将大于实际输入方波的上升沿。

当示波器探头置于×10时，输入回路的等效电路如图5。

T D S1002B-S C数字示波器—美国泰克(T e k t r o n i x)官网：/具体说明：美国泰克(Tektronix)TDS1002B-SC数字示波器产品特点：●60 MHz带宽●高达1GS/s的实时采样率●2通道●彩色LCD显示器●通过前面板USB端口实现迅速数据存储和传送波形●通过USB设备端口和OpenChoice PC 软件实现无缝PC连接●高级触发，包括脉宽触发和选行视频触发所有型号上标配FFT ●11种自动丈量功能●简体中文用户界面和上下文相关帮助●通过USB设备端口直接打印到所有兼容PictBridge的打印机美国泰克(Tektronix)TDS1002B-SC数字示波器技术参数：相关数字示波器产品先容如下1.TPS2014数字存储示波器--美国泰克(Tektronix)2.TPS2012数字存储示波器--美国泰克(Tektronix)3.TDS1012B-SC数字示波器--美国泰克(Tektronix)4.TDS1001B-SC数字示波器--美国泰克(Tektronix)5.TDS3034B数字示波器--美国泰克Tektronix6.DPO4104数字荧光示波器--美国泰克Tektronix7.DPO4054数字荧光示波器--美国泰克Tektronix8.DPO4034数字荧光示波器--美国泰克Tektronix9.DPO4032数字荧光示波器--美国泰克Tektronix10.TDS3054B数字荧光示波器--美国泰克Tektronix11.TDS3052B数字荧光示波器--美国泰克Tektronix12.GDS-840C数字示波器--台湾固纬相关电子测试仪器手持示波器、模拟示波器、数字示波器、LCR测试仪、台式万用表、手持万用表、频率计、直流电源、函数信号发生器、微电阻测试仪、频谱分析仪、音频信号发生器、IC测试仪、电容表、汽车引擎分析仪。

TDS 1002型数字存储示波器TDS 1002型示波器是一种智能化的存储示波器，它在内部引入了微处理器，不仅能对波形信息进行数字化处理，而且具有自动操作、自动设置、数字存储以及将测量结果通过字符进行显示等功能。

TDS 1002型数字存储示波器的主要功能有：采集、存储信号、缩放并定位波形、测量波形的参数等。

示波器的频带宽度达60MHz ，它可以进行双踪显示，以便于对两个信号进行对比和分析。

TDS 1002型数字示波器的面板图如附图2.1.1.1所示。

本附录着重介绍TDS 1002型数字存储示波器的基本使用方法。

1．设置示波器 自动设置使用“AUTOSET （自动设置）”功能可获得稳定的波形显示效果。

自动设置功能可以自动调整垂直刻度、水平刻度和触发信号设置。

自动设置也可在刻度区域显示峰-峰值、周期、频率等几个自动测量结果，显示的内容取决于信号的类型，如波形为正弦波时，除自动显示周期、频率、峰-峰值之外还显示均方根值（有效值），而波形为方波时则显示平均值。

若两个通道均有信号，则以较低频率信号的通道作为触发源；若未发现信号时，将调用编号小的通道作为触发源并显示。

储存设置关闭示波器电源前，如果在最后一次更改后等待五秒钟，示波器就会储存当前设置。

下次接通电源时示波器会自动调出此设置。

附图2.1.1.1第1~5菜单 选项按钮第1~5 菜单框光 标 测 量 采 集自动 设置 显 示默认 设置 运行/ 停止触发 电平 设为 50%CH1垂 直位置 CH1 菜单水平 位置水平 菜单伏/格 秒/格显示 屏幕默认设置默认设置是示波器在出厂前设置的常规操作，需要调出此设置时，可按下“DEFAULT SETUP（默认设置）”按钮，默认设置时两个通道的探头衰减均为10X。

２．信号触发按下面板右侧“TRIG MENU（触发）”菜单，如果只用CH1通道，则菜单下的“信源”相选择CHI触发；如果两路通道同时测量时，选用大信号的通道作为触发信源。
