O型圈标准

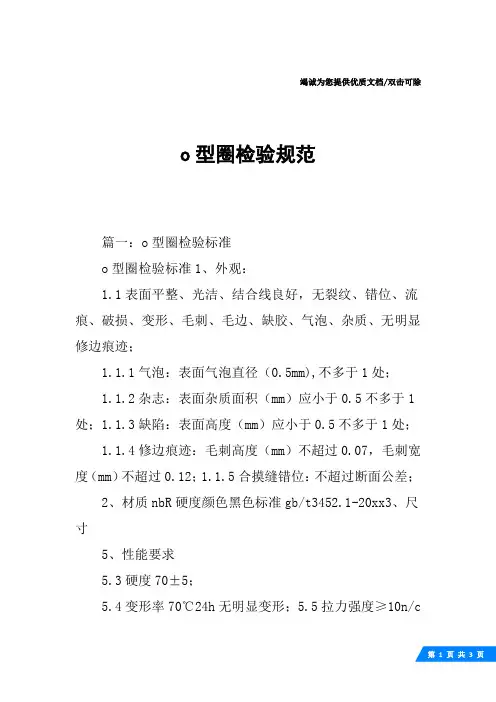

竭诚为您提供优质文档/双击可除o型圈检验规范篇一：o型圈检验标准o型圈检验标准1、外观：1.1表面平整、光洁、结合线良好，无裂纹、错位、流痕、破损、变形、毛刺、毛边、缺胶、气泡、杂质、无明显修边痕迹；1.1.1气泡：表面气泡直径（0.5mm),不多于1处；1.1.2杂志：表面杂质面积（mm）应小于0.5不多于1处；1.1.3缺陷：表面高度（mm）应小于0.5不多于1处；1.1.4修边痕迹：毛刺高度（mm）不超过0.07，毛刺宽度（mm）不超过0.12；1.1.5合摸缝错位：不超过断面公差；2、材质nbR硬度颜色黑色标准gb/t3452.1-20xx3、尺寸5、性能要求5.3硬度70±5；5.4变形率70℃24h无明显变形；5.5拉力强度≥10n/c㎡；5.6断裂伸长率≥250%；6、耐油性能；6.1用汽油浸泡24小时。

不能有腐蚀现象6.2用柴油浸泡24小时。

不能有腐蚀现象7、高低温测试：7.1高温130度贮存2小时，不能有变形、融化、烧焦。

7.2低温-40度贮存2小时，不能有变形、老化。

8、检验规则根据gb/t2828.1-20xx，一般检验水平Ⅱ、正常检验一次抽样方案。

9相关记录与表格《进料检验报告》Fm/qp10-01制定审核批准篇二：o型圈进料检验规范篇三：o型圈橡胶密封圈的外观质量检验标准、o型圈橡胶密封圈的外观质量检验标准序号表面气泡直径（mm）不大于表面气泡直径（mm）不多于（处）表面杂质面积（mm）应小于表面杂质面积（mm）不多于（处）表面高度（mm）应小于3缺陷表面面积（mm）不超过表面面积（mm）应少于（处）4修边5痕迹。

新新标准准GB/T T 3452 (等同采采用ISSO3601标准准)老标公称(Φ5~(Φ14~(Φ28~ (Φ28~(〖Φ5 (Φ170准：GB 外径与断〖14〗)×1.9~26)×2.4+0.11 ‐0.09 ~165)×3.1+0.1‐0.1 ~56)×3.5+0.13 ‐0.1150〗~300)×5 0~500)×8.6+0‐0B1235断面直径9+0.10 ‐0.08 【公 【公12 0｛除30外 【公称 【公称5.7+0.16 ‐0.14｛17 【公称0.18 0.16 【公－76 O 径称内径＝公称内径＝公外，其余不称内径＝公称内径＝公5~300不推称内径＝公称内径＝公形密封公称外径－公称外径－不推荐使用于公称外径－公称外径－推荐使用于运公称外径－1公称外径－封圈及沟3】 4】 于运动密封5】6】 运动密封｝10】15】 沟槽尺寸封｝ 寸和挡圈圈尺寸运动用沟槽尺寸O形密封圈直径d o 往复（≥100公斤/厘米2）、螺旋运动往复运动（﹤100公斤/厘米2）R内角r外角不同轴度E≤ H沟 槽 宽 度H沟槽宽度B B1 B2 允差B 允差1.9 1.52.53.8 5.2 +0.10 1.7 2.1 +0.100.20.1 0.052.4 23.24.55.9+0.152.2 2.6+0.153.1 2.54.05.6 7.2 2.9 3.50.3 0.07 3.5 3 4.5 6.2 7.7 3.3 3.94.6 4 6.1 7.7 9.4+0.24.4 5.1+0.200.40.20.15.7 5 7.5 9.6 11.7 5.46.48.6 7.5 11 13.6 16.38.2 9.6 0.5 0.12注：1、4.6为铁道运输设备专用尺寸系列2、当密封圈内径运动时，活塞杆（或轴）直径d与密封圈公称内径相同，沟槽外径Dˊ=d+2H。

o型圈内径与槽内径标准O型圈是一种常见的密封件，广泛用于各种机械和设备中，以防止液体和气体的泄漏。

O型圈的内径和槽内径是决定其密封性能的关键因素之一。

下面将介绍O 型圈内径和槽内径的标准。

一、O型圈内径标准O型圈的内径大小直接影响到其密封性能。

在一般的机械密封中，O型圈的内径应该与运动部件的直径相匹配，以确保在运动过程中保持良好的密封效果。

根据不同的应用场合，O型圈的内径大小需要遵循一定的标准。

在液压系统中，O型圈的内径通常需要比运动部件的直径大1-2个规格，以确保足够的密封效果。

而在一些精密的机械密封中，如高速铁路轴承座密封，O型圈的内径则需要根据具体的设计要求进行定制。

此外，O型圈的内径大小还受到其材料和硬度的影响。

一般来说，较硬的O型圈具有更好的耐磨性和耐腐蚀性，但同时也可能对运动部件造成更大的摩擦阻力。

因此，在选择O型圈的材料和硬度时，需要根据实际应用场景进行综合考虑。

二、槽内径标准O型圈通常安装在沟槽或凹槽中，因此槽内径的大小也是影响其密封性能的关键因素之一。

一般来说，槽内径应该比O型圈的外径稍大一些，以方便安装并留有一定的压缩量。

在国家标准中，对于不同规格的O型圈，给出了相应的槽内径范围。

例如，对于直径为10mm的O型圈，其槽内径范围为12.5-13.5mm。

需要注意的是，不同的生产厂家可能会有所差异，因此在实际应用中需要根据具体的设计要求进行选择。

此外，槽的宽度和深度也会影响到O型圈的密封性能。

一般来说，槽的宽度应该比O型圈的厚度稍大一些，而深度则应该根据O型圈的压缩量进行设计。

在安装过程中，应该保证O型圈的表面与槽的底部平行，避免出现扭曲或挤压现象，以确保良好的密封效果。

三、总结O型圈内径和槽内径的标准是决定其密封性能的关键因素之一。

在实际应用中，需要根据不同的应用场景和设计要求进行选择和定制。

同时，还需要注意安装过程中的细节问题，以确保O型圈能够保持良好的密封效果。

0型圈的公差标准一、尺寸公差O型圈的尺寸公差根据实际应用中的需求以及标准规范来确定。

一般而言，O型圈的尺寸公差需要满足国家或行业的相关标准。

在选购O型圈时，应选择符合尺寸公差要求的产品，以确保其在实际应用中能够发挥应有的性能。

二、硬度公差O型圈的硬度公差对于其耐磨损、抗压性能以及使用寿命有着重要影响。

一般来说，硬度公差的控制范围需要根据实际应用来确定。

在选购O型圈时，应选择符合硬度公差要求的产品，以确保其在实际应用中能够满足硬度要求。

三、弹性模量公差O型圈的弹性模量对于其密封性能和使用寿命有着重要影响。

一般来说，弹性模量公差的控制范围需要根据实际应用来确定。

在选购O型圈时，应选择符合弹性模量公差要求的产品，以确保其在实际应用中能够满足弹性模量要求。

四、拉伸强度公差O型圈的拉伸强度对于其抗拉性能和使用寿命有着重要影响。

一般来说，拉伸强度公差的控制范围需要根据实际应用来确定。

在选购O型圈时，应选择符合拉伸强度公差要求的产品，以确保其在实际应用中能够满足拉伸强度要求。

五、压缩永久变形公差O型圈的压缩永久变形对于其密封性能和使用寿命有着重要影响。

一般来说，压缩永久变形公差的控制范围需要根据实际应用来确定。

在选购O型圈时，应选择符合压缩永久变形公差要求的产品，以确保其在实际应用中能够满足压缩永久变形要求。

六、耐温性能公差O型圈的耐温性能对于其在高温或低温环境下的使用有着重要影响。

一般来说，耐温性能公差的控制范围需要根据实际应用来确定。

在选购O型圈时，应选择符合耐温性能公差要求的产品，以确保其在实际应用中能够满足耐温性能要求。

七、耐磨性能公差O型圈的耐磨性能对于其在摩擦磨损条件下的使用寿命有着重要影响。

一般来说，耐磨性能公差的控制范围需要根据实际应用来确定。

在选购O型圈时，应选择符合耐磨性能公差要求的产品，以确保其在实际应用中能够满足耐磨性能要求。

八、耐油性能公差O型圈的耐油性能对于其在润滑油、液压油等液体环境下的使用有着重要影响。
