-24-
实验四 PCM 编译码器系统
一. 实验目的
1. 了解语音编码的工作原理，验证PCM 编译码原理。

2. 熟悉PCM 抽样时钟、编码数据和输入/输出时钟之间的关系。

3. 了解PCM 专用大规模集成电路的工作原理和应用。

4. 熟悉语音数字化技术的主要指标及测量方法。

二. 实验原理
1. 脉冲编码调制(PCM)是将模拟语音信号变换成数字信号的编码方式，其过程如图
4.1
所示：
图4.1 PCM 原理图
2. 本实验系统中PCM 模块电路组成框图如图4.2：
图4.2 PCM模块电路组成框图
ADPCM编译码模块有两种不同模式PCM模式和ADPCM模式。

本实验是在PCM 模式下进行的。

如图4.2知，此模块由收、发两条支路组成。

在发送支路上，发送信号经运放U501A(TL082)放大后进入U502(MC145540集成电路)进行PCM编码，编码主时钟为BCLK(256kHz)，编码输出为DT_ADPCM1(FSX为编码输出的帧脉冲信号)，编码后的信号送入后续模块处理。

在接收支路，来自对方的PCM编码信号，在接收帧脉冲FSX和编码主时钟为BCLK主时钟的作用下送入U502(MC145540)译码，译码之后的模拟信号经运放U501B放大输出，送到用户1接口模块。

U503是20.48MHz晶体振荡器，供MC145540内部信号处理使用。

ADPCM1模块各跳线开关功能如下：
1. 跳线开关K501：用于选择正常的发送话音信号还是测试信号。

当K501置于1_2(N: 左端)时，选择来自用户接口单元的话音信号；当K501置于2_3(T:右端)时，选择测试信号，。

测试信号受连续控制模块中跳线器K001控制：K001设置在2_3(右端)，测试信号来自J005输入信号；K001设置在1_2(左端)，测试信号来自实验箱自身产生的1kHz信号。

2. 跳线器K502：用于设置发通道的信号电平，当K502置于1_2(N:左端)时，选择缺省的电平设置；当K502置于2_3(T:右端)时，将通过调整电位器W501设置发通道的信号电平。

3. 跳线器K503：用于设置收通道的信号电平，当K503置于1_2(N:左端)时，选择
-25-
缺省的电平设置；当K502置于2_3(T:右端)时，将通过调整电位器W502设置收通道的信号电平。

4. 跳线器K504：用于设置PCM编码器是处于正常工作状态还是自环状态。

当K504置于1_2(MUX:左端)时，输入数据来自解复接模块；当K504置于3_4(ADPCM2:中间)时，输入数据直接来自对方ADPCM2模块；当K504置于5_6(LOOP:右端)时，则ADPCM 模块将处于自环(自发自收)状态。

因用户1→用户2和用户2→用户1的传输信道是非对称的，ADPCM2中的K604跳线开关与ADPCM1不同。

跳线器K604用于设置PCM/ADPCM编码器是处于正常工作状态还是自环状态。

当K604置于1_2(CH:左端)时，输入数据来自信道，即汉明译码模块；当K604置于3_4(ADPCM1:中间)时，输入数据直接来自对方ADPCM1模块；当K604置于5_6(LOOP:右端)时，则ADPCM模块将处于自环(自发自收)状态。

在ADPCM1模块中，各测试点的定义如下：
a.TP501：发送模拟信号测试点
b.TP502：发送PCM码字
c.TP503：PCM编码器输入/输出时钟(256kHz)
d.TP504：PCM编码抽样时钟
e.TP505： PCM接收码字
f.TP506：接收模拟信号测试点
三.实验仪器与设备
1. JH5001通信原理综合实验系统 一套
2. 20MHz双踪示波器 一台
3. 函数信号发生器 一台
四.实验内容及步骤
加电后，通过菜单选择“PCM”编码方式。

(一). PCM编码器
1.输出时钟和帧同步时隙信号观测
用示波器同时观察TP504和TP503，观测时以TP504作同步。

分析PCM编码抽样时钟信号与输出时钟的对应关系(同步沿、脉冲宽度等)。

-26-
2.抽样时钟信号与PCM编码数据测量：
方法一：将跳线开关K501设置在T位置，将连续控制模块内测试信号选择开关K001设置在外部测试信号2_3位置(右端)，用函数信号发生器产生一个频率为1000Hz、电平为2Vp-p的正弦波测试信号送入信号测试端口J005和J006(地)。

用示波器同时观察TP504和TP502，观测时以TP504作同步。

分析PCM编码输出数据与抽样时钟信号及输出时钟的对应关系。

方法二：将K501设置在T位置，将K001设置在内部测试信号1_2位置。

此时由该模块产生一个1KHz的测试信号，送入PCM编码器。

(1). 用示波器同时观测TP504和TP502。

观测时以TP504作同步。

分析PCM编码输出数据与帧同步时隙信号、发送时钟的对应关系。

(2). 将K502设置在T位置，通过调整电位器W501(ADPCM1模块内)改变发通道的信号电平。

用示波器观测编码数据信号TP502随输入信号电平变化的关系。

(二). PCM译码器
将跳线开关K001设置在2_3位置，K501设置在T位置，K502设置在N位置，K504设置在LOOP位置(右端)，此时将PCM输出编码数据直接送入本地译码器，构成自环。

用函数发生器产生一个频率为1004Hz、电平为2Vp-p的正弦波测试信号送入信号测试端口J005和J006(地)。

PCM译码器输出模拟信号观测：
1. 用示波器同时观测TP506和TP501，观测信号时以TP501作同步。

定性的观测解码恢复出的模拟信号质量。

2. 将测试信号频率固定在1000Hz，改变测试信号电平，定性的观测解码恢复出的模拟信号质量。

观测信噪比随输入信号电平变化的相关关系。

3. 将测试信号电平固定在2Vp-p，调整测试信号频率，定性的观测解码恢复出的模拟信号质量。

观测信噪比随输入信号频率变化的相关关系。

(三). 系统性能指标测量
1.频率特性测量
将跳线开关K501设置在T位置，K504设置在LOOP位置，此时将PCM编码器与译码器构成自环。

用函数发生器产生一个频率为1004Hz、电平为2Vp-p的正弦波测试
-27-
信号送入信号测试端口J005和J006(地)。

用示波器测量TP506的电平。

改变函数信号发生器输出频率，用点频法测量。

测量频率范围250 Hz～4000 Hz。

2.信道自环增益测量
跳线开关设置同上。

用函数发生器产生一个频率为1004Hz、电平为2Vp-p的正弦波测试信号送入J005和J006(地)。

用示波器测量TP506的电平。

将收发电平的倍数(增益)换算为dB表示。

五.实验报告
1. 整理实验数据，画出相应的曲线和波形。

2. 思考在通信系统中PCM接收端应如何获得接收输入时钟和接收帧同步时钟信号？
-28-。

合集下载

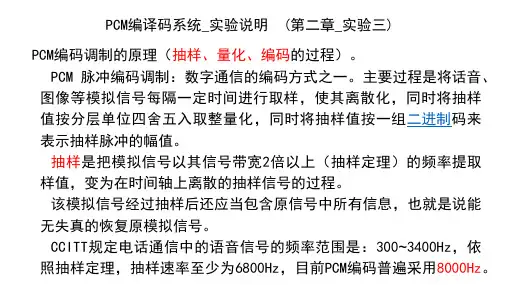

PCM编译码系统_实验说明
