8-3编码器，3-8译码器的verilog实现在数字系统中，由于采⽤⼆进制运算处理数据，因此通常将信息变成若⼲位⼆进制代码。
在逻辑电路中，信号都是以⾼，低电平的形式输出。
编码器：实现编码的数字电路，把输⼊的每个⾼低电平信号编成⼀组对应的⼆进制代码。
设计⼀个输⼊为8个⾼电平有效信号，输出代码为原码输出的3位⼆进制编码器。
化简逻辑表达式：由逻辑表达式可以得出，普通的8-3编码器⽤或门即可实现。
对应的verilog程序如下：module mb_83(x,y);input [7:0]x;output [2:0]y;reg [2:0]y;always@(x)begincase (x)8'b00000001:y=3'b000; //当当 x=8 ’b00000001,则则 y 输出为 3 ’b0008'b00000010:y=3'b001; //当当 x=8 ’b00000010,则则 y 输出为 3 ’b0018'b00000100:y=3'b010; //当当 x=8 ’b00000100,则则 y 输出为 3 ’b0108'b00001000:y=3'b011; //当当 x=8 ’b00001000,则则 y 输出为 3 ’b0118'b00010000:y=3'b100; //当当 x=8 ’b00010000,则则 y 输出为 3 ’b1008'b00100000:y=3'b101; //当当 x=8 ’b00100000,则则 y 输出为 3 ’b1018'b01000000:y=3'b110; //当当 x=8 ’b01000000,则则 y 输出为 3 ’b1108'b10000000:y=3'b111; //当当 x=8 ’b10000000,则则 y 输出为 3 ’b111default: y=3'b000;endcaseendendmodule上述编码器有⼀个缺点，即在某⼀个时刻只允许有⼀个有效的输⼊，⽽同时若⼜有两个或两个以上的输⼊信号要求编码，输出端⼀定会发⽣混乱，出现错误。
数字电路应用之Verilog HDL语言程序经典例题（Quartus II软件编程）一：2线4线译码器：module tom(a,b,y);input a,b;output [3:0] y;wire na,nb;not (na,a);not (nb,b);and (y[0],na,nb);and (y[1],na,b);and (y[2],a,nb);and (y[3],a,b);endmodule二：三输入表决器：module add(a2,a1,a0,y);input a2,a1,a0;output y;assign y=((a1&a0)|(a2&a1)|(a2&a0));endmodule三：3线8线译码器：module fulladd(a2,a1,a0,y);input a2,a1,a0;output [7:0] y;assign y[0]= ~( ~a2 & ~a1 & ~a0); assign y[1]= ~( ~a2 & ~a1 & a0); assign y[2]= ~( ~a2 & a1 & ~a0); assign y[3]= ~( ~a2 & a1 & a0); assign y[4]= ~( a2 & ~a1 & ~a0); assign y[5]= ~( a2 & ~a1 & a0); assign y[6]= ~( a2 & a1 & ~a0); assign y[7]= ~( a2 & a1 & a0);endmodule四：BIN2BCD码制转换：module fulladd(y,d,e);input [6:0] y;output [3:0] d,e;assign d=y/10;assign e=y%10;endmodule五：4位比较器：module tom(y,x,d);input [3:0] y,x;output [2:0] d;assign d[2]=(x>y)?1:0;assign d[1]=(x==y)?1:0;assign d[0]=(x<y)?1:0;endmodule六：四位全加器：法一：（调用程序法）module fulladd4(sum,c_in,c_out,a,b); output [3:0] sum;output c_out;input [3:0] a,b;input c_in;wire c1,c2,c3;fulladd fa0(sum[0],c1,a[0],b[0],c_in); fulladd fa1(sum[1],c2,a[1],b[1],c1); fulladd fa2(sum[2],c3,a[2],b[2],c2); fulladd fa3(sum[3],c_out,a[3],b[3],c3); endmodule//程序调用module fulladd(sum, c_out, a, b, c_in); output sum, c_out;input a, b, c_in;wire s1, c1, c2;xor (s1, a, b);and (c1, a, b);xor (sum, s1, c_in);and (c2, s1, c_in);xor (c_out, c2, c1);endmodule法二：（通用法）module fulladd4(A,B,Cin,SUM,Cout); input [3:0] A,B;input Cin;output [3:0] SUM;output Cout;assign {Cout,SUM}=A+B+Cin; endmodule七：七段显示译码器：法一：module bbc(a,d,g);input [3:0] a;output [6:0] d;output [3:0] g;reg [6:0] d;assign g=4'b0001;always @(a)begincase(a)4'b0000 :d=7'b100_0000;4'b0001 :d=7'b111_1001;4'b0010 :d=7'b010_0100;4'b0011 :d=7'b011_0000;4'b0100 :d=7'b001_1001;4'b0101 :d=7'b001_0010;4'b0110 :d=7'b000_0010;4'b0111 :d=7'b111_1000;4'b1000 :d=7'b000_0000;4'b1001 :d=7'b001_0000;default :d=7'b000_0000;endcaseendendmodule法二：module bbc(a,d,g);input [3:0] a;output [6:0] d;output [3:0] g;reg [6:0] d;assign g=4'b0001;always @(a)beginif (a==4'b0000) d=7'b100_0000;else if (a==4'b0001) d=7'b111_1001;else if (a==4'b0010) d=7'b010_0100;else if (a==4'b0011) d=7'b011_0000;else if (a==4'b0100) d=7'b001_1001;else if (a==4'b0101) d=7'b001_0010;else if (a==4'b0110) d=7'b000_0010;else if (a==4'b0111) d=7'b111_1000;else if (a==4'b1000) d=7'b000_0000;else if (a==4'b1001) d=7'b001_0000;else d=7'b000_0000; endendmodule八：8—3优先编码器：法一：module qq (y,d,g);input [7:0] y;output [2:0] d;output [3:0] g;reg [2:0] d;assign g=4'b0001;always @ ybeginif (y[7]==1) d=3'b111;else if (y[6]==1) d=3'b110;else if (y[5]==1) d=3'b101;else if (y[4]==1) d=3'b100;else if (y[3]==1) d=3'b011;else if (y[2]==1) d=3'b010;else if (y[1]==1) d=3'b001;else if (y[0]==1) d=3'b000;endendmodule法二：module encoder(none_on,outcode,a, b, c, d, e, f, g, h); output[2:0] outcode;output none_on;input a, b, c, d, e, f, g, h;reg[3:0] outtemp;assign {none_on, outcode} = outtemp;always @(a or b or c or d or e or f or g or h)begincasex ({a, b, c, d, e, f, g, h})8'B????_???1 : outtemp=4'b0_111;8'B????_??10 : outtemp=4'b0_110;8'B????_?100 : outtemp=4'b0_101;8'B????_1000 : outtemp=4'b0_100;8'B???1_0000 : outtemp=4'b0_011;8'B??10_0000 : outtemp=4'b0_010;8'B?100_0000 : outtemp=4'b0_001;8'B1000_0000 : outtemp=4'b0_000;8'B0000_0000 : outtemp=4'b1_000;endcaseendendmodule九：计数器：module bbc(clk,set,reset,d,y);input set,reset,clk;input [3:0] d;output [7:0] y;reg [7:0] y;always@(posedge clk or negedge reset or posedge set) if(~reset) y<=8'b0;else if (set) y[3:0]<=d[3:0];else y<=y+1'b1;endmodule十：移位寄存器：module asd (clk,set,reset,d,y,cin);input clk,set,reset,cin;input [3:0] d;output [7:0] y;reg [7:0] y;always@(posedge clk)beginif(~reset) y=0;else if(set)beginy[7:4]=y[3:0] ;y[3:0]=d[3:0];endelsebeginy=y<<1;y[0]=cin;endendendmodule十一：4位乘法：法一：module bbc(y,a,b);input [3:0] a;input [3:0] b;output [7:0] y;reg [7:0] y;reg[7:0] temp_a;reg[3:0] temp_b;integer i;always @(a or b)beginy=0;temp_a=a;temp_b=b;beginfor(i=0;i<=3;i=i+1)beginif(temp_b[0]) y=y+temp_a;temp_a=temp_a<<1;temp_b=temp_b>>1;endendendendmodule法二：module qq(outcome,a,b);output [8:1] outcome;input [4:1] a,b;reg [8:1] outcome;integer i;always@(a or b)beginoutcome=0;for(i=1;i<=4;i=i+1)if (b[1]) outcome=outcome + (a<<(i-1)); endendmodule十二：数码管跑马灯：module asd(cr,clk,a,b,c,d,e,f,g);input cr,clk;output a,b,c,d,e,f,g;reg a,b,c,d,e,f,g;integer i=0;always @ (posedge clk or negedge cr)beginif(~cr)begin{a,b,c,d,e,f,g}=7'b111_1111;i=0;endelse if(clk)begini=i+1;if(i==1) {a,b,c,d,e,f,g}=7'b011_1111;if(i==2) {a,b,c,d,e,f,g}=7'b101_1111;if(i==3) {a,b,c,d,e,f,g}=7'b110_1111;if(i==4) {a,b,c,d,e,f,g}=7'b111_0111;if(i==5) {a,b,c,d,e,f,g}=7'b111_1011;if(i==6) {a,b,c,d,e,f,g}=7'b111_1101;if(i==7) {a,b,c,d,e,f,g}=7'b111_1110;if(i==8) {a,b,c,d,e,f,g}=7'b000_0000;if(i==9)begin{a,b,c,d,e,f,g}=7'b111_1111;i=0;endendendendmodule十三：LED跑马灯：module add(cr,clk,y);input cr,clk;output [7:0] y;reg [7:0] y;integer i;always@(posedge clk or negedge cr) beginif(~cr)beginy=0;i=-1;endelse if (clk)begini=i+1;y=0;y[i]=1;beginif(i==7)i=-1;endendendendmodule。
verilog实现输入三个8bit数,输出三个数据的中间数据。
注意考虑资源优化的方式。

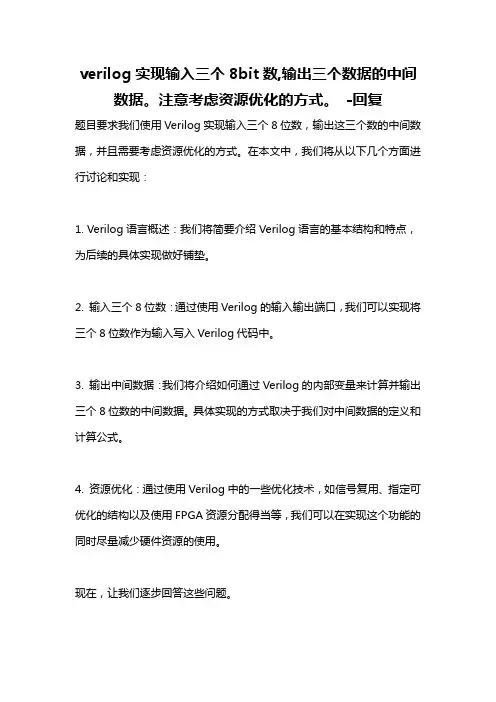

-回复题目要求我们使用Verilog实现输入三个8位数，输出这三个数的中间数据，并且需要考虑资源优化的方式。
在本文中，我们将从以下几个方面进行讨论和实现：1. Verilog语言概述：我们将简要介绍Verilog语言的基本结构和特点，为后续的具体实现做好铺垫。
2. 输入三个8位数：通过使用Verilog的输入输出端口，我们可以实现将三个8位数作为输入写入Verilog代码中。
3. 输出中间数据：我们将介绍如何通过Verilog的内部变量来计算并输出三个8位数的中间数据。
具体实现的方式取决于我们对中间数据的定义和计算公式。
4. 资源优化：通过使用Verilog中的一些优化技术，如信号复用、指定可优化的结构以及使用FPGA资源分配得当等，我们可以在实现这个功能的同时尽量减少硬件资源的使用。
现在，让我们逐步回答这些问题。
1. Verilog语言概述Verilog是一种硬件描述语言(HDL)，用于描述和模拟数字电路。
它是一种行为级(Behavioral)语言，并使用了逻辑门的概念来描述电路的功能和行为。
Verilog具有高度的可移植性和可扩展性，因此被广泛应用于数字电路设计和验证。
2. 输入三个8位数在Verilog中，我们可以通过使用input关键字定义输入端口，并指定位宽来实现输入三个8位数的功能。
具体的代码示例如下：verilogmodule input_module(input [7:0] num1,input [7:0] num2,input [7:0] num3);在上面的代码中，我们使用[num:low]的形式来定义位宽为8的输入端口num1、num2和num3。
3. 输出中间数据为了输出三个数的中间数据，在Verilog中，我们可以使用reg或wire 关键字定义内部变量，并使用assign关键字将这些变量与输出端口相连。
实验三3-8译码器仿真及实现一、实验目的和要求本次实验使用Verilog 硬件描述语言在DE1开发平台上设计一个基本组合逻辑电路3-8 译码器，并完成功能仿真和时序仿真。
二、实验环境1、PC机，Pentium 4 2.0G以上，内存1G以上，硬盘500G以上，1024×768彩显，USB接口，网络接口，串口。
2、友晶DE1开发板和相关配件。
3、软件：Windows XP或者Windows 7操作系统，DE1配套光盘。
三、实验内容1、编写3-8的Verilog程序。
2、构建仿真波形文件，实现QuartusII的功能仿真和时序仿真。
3、下载设计到DE1，观察译码输出。
四、实验步骤1、建立Quartus 工程：1）打开Quartus II 工作环境。
2）点击菜单项File->New Project Wizard 帮助新建工程。
3）输入工程目录、工程文件名以及顶层实体名。
自己起名字，例如学号加38等。
注意：输入的顶层实体名必须与之后设计文件的顶层实体名相同，默认的顶层实体名与工程文件名相同，本类实验均采用这种命名方法以便于管理。
不要使用Quartus II的根目录作为工程目录。
4）添加设计文件。
如果用户之前已经有设计文件（比如.v 文件）。
那么直接添加相应文件，如果没有完成的设计文件，点击Next 之后添加并且编辑新的设计文件。
5）选择设计所用器件。
由于本次实验使用 Altera 公司提供的DE1 开发板，用户必须选择与之相对应的FPGA 器件型号，如下图：6）设置 EDA 工具。
设计中可能会用到的EDA 工具有综合工具、仿真工具以及时序分析工具。
本次实验中不使用这些工具，因此点击Next 直接跳过设置。
7）查看新建工程总结。
在基本设计完成后，Quartus II 会自动生成一个总结让用户核对之前的设计，确认后点击Finish 完成新建。
8）培养良好的文件布局。
Quartus II 默认把所有编译结果放在工程的根目录，为了让Quartus II 像Visual Studio 等IDE 一样把编译结果放在一个单独的目录中，需要指定编译结果输出路径。
实验三3-8译码器仿真及实现姓名：学号：班级：日期：一、实验目的和要求本次实验使用Verilog 硬件描述语言在DE1开发平台上设计一个基本组合逻辑电路3-8 译码器，并完成功能仿真和时序仿真。
二、实验环境1、PC机，Pentium 4 2.0G以上，内存1G以上，硬盘500G以上，1024×768彩显，USB接口，网络接口，串口。
2、友晶DE1开发板和相关配件。
3、软件：Windows XP或者Windows 7操作系统，DE1配套光盘。
三、实验内容1、编写3-8的Verilog程序。
2、构建仿真波形文件，实现QuartusII的功能仿真和时序仿真。
3、下载设计到DE1，观察译码输出。
四、实验步骤1、建立Quartus 工程：1）打开Quartus II 工作环境。
2）点击菜单项File->New Project Wizard 帮助新建工程。
3）输入工程目录、工程文件名以及顶层实体名。
自己起名字，例如学号加38等。
注意：输入的顶层实体名必须与之后设计文件的顶层实体名相同，默认的顶层实体名与工程文件名相同，本类实验均采用这种命名方法以便于管理。
不要使用Quartus II的根目录作为工程目录。
4）添加设计文件。
如果用户之前已经有设计文件（比如.v 文件）。
那么直接添加相应文件，如果没有完成的设计文件，点击Next 之后添加并且编辑新的设计文件。
5）选择设计所用器件。
由于本次实验使用 Altera 公司提供的DE1 开发板，用户必须选择与之相对应的FPGA 器件型号，如下图：6）设置 EDA 工具。
设计中可能会用到的EDA 工具有综合工具、仿真工具以及时序分析工具。
本次实验中不使用这些工具，因此点击Next 直接跳过设置。
7）查看新建工程总结。
在基本设计完成后，Quartus II 会自动生成一个总结让用户核对之前的设计，确认后点击Finish 完成新建。
8）培养良好的文件布局。
Quartus II 默认把所有编译结果放在工程的根目录，为了让Quartus II 像Visual Studio 等IDE 一样把编译结果放在一个单独的目录中，需要指定编译结果输出路径。
Verilog⼋线-三线优先编码器设计（74LS148）if语句法1//8线-3线优先编码器设计（74LS148)2//3//EI | A7 A6 A5 A4 A3 A2 A1 A0 | Y2 Y1 Y0 GS EO4//0 | 0 x x x x x x x | 0 0 0 0 15//0 | 1 0 x x x x x x | 0 0 1 0 16//0 | 1 1 0 x x x x x | 0 1 0 0 17//0 | 1 1 1 0 x x x x | 0 1 1 0 18//0 | 1 1 1 1 0 x x x | 1 0 0 0 19//0 | 1 1 1 1 1 0 x x | 1 0 1 0 110//0 | 1 1 1 1 1 1 0 x | 1 1 0 0 111//0 | 1 1 1 1 1 1 1 0 | 1 1 1 0 112//0 | 1 1 1 1 1 1 1 1 | 1 1 1 1 013//1 | x x x x x x x x | 1 1 1 1 1141516module encoder_83 (din, EI, GS, EO, dout);17input [7:0] din; //编码输⼊端data_in，低电平有效18input EI; //使能输⼊端EI（选通输⼊端），EI为 0 时芯⽚⼯作,即允许编码19output [2:0] dout; //编码输出端data_out20output GS; //⽚优先编码输出端，优先编码器⼯作⼯作状态标志GS，低电平有效21output EO; //使能输出端EO（选通输出端）22reg [2:0] dout;23reg GS, EO;24always @(din or EI)25if(EI) begin dout <= 3'b111; GS <= 1; EO <= 1; end //所有输出端被锁存在⾼电平26else if (din[7] == 0) begin dout <= 3'b000; GS <= 0; EO <= 1; end27else if (din[6] == 0) begin dout <= 3'b001; GS <= 0; EO <= 1; end28else if (din[5] == 0) begin dout <= 3'b010; GS <= 0; EO <= 1; end29else if (din[4] == 0) begin dout <= 3'b011; GS <= 0; EO <= 1; end30else if (din[3] == 0) begin dout <= 3'b100; GS <= 0; EO <= 1; end31else if (din[2] == 0) begin dout <= 3'b101; GS <= 0; EO <= 1; end32else if (din[1] == 0) begin dout <= 3'b110; GS <= 0; EO <= 1; end33else if (din[0] == 0) begin dout <= 3'b111; GS <= 0; EO <= 1; end34else if (din == 8'b11111111) begin dout <= 3'b111; GS <= 1; EO <= 0; end//芯⽚⼯作，但⽆编码输⼊35else begin dout <= 3'b111; GS <= 1; EO <= 1; end //消除锁存器（latch）36endmodule3738//EI = 0 表⽰允许编码，否则所有输出端被封锁在⾼电平（控制芯⽚⼯作）39//EO = 0 表⽰电路⼯作，但⽆编码输⼊（⽤于级联）40//GS = 0 表⽰电路⼯作，且有编码输⼊（判断输⼊端是否有输⼊）testbench：1 `timescale 1 ps/ 1 ps2module encoder_83_vlg_tst();3reg EI;4reg [7:0] din;5wire EO;6wire GS;7wire [2:0] dout;8 encoder_83 i1 (.EI(EI), .EO(EO), .GS(GS), .din(din), .dout(dout));9initial10begin11 EI = 1;12 din = 8'b11111111;13 #10 EI = 0;14 #10 din = 8'b01010101;15 #10 din = 8'b10101010;16 #10 din = 8'b11010101;17 #10 din = 8'b11101010;18 #10 din = 8'b11110101;19 #10 din = 8'b11111010;20 #10 din = 8'b11111101;21 #10 din = 8'b11111110;22 #10 din = 8'b11111111;23end24endmoduleView Codecase语句法1//8线-3线优先编码器设计（74LS148)2//3//EI | A7 A6 A5 A4 A3 A2 A1 A0 | Y2 Y1 Y0 GS EO4//0 | 0 x x x x x x x | 0 0 0 0 15//0 | 1 0 x x x x x x | 0 0 1 0 16//0 | 1 1 0 x x x x x | 0 1 0 0 17//0 | 1 1 1 0 x x x x | 0 1 1 0 18//0 | 1 1 1 1 0 x x x | 1 0 0 0 19//0 | 1 1 1 1 1 0 x x | 1 0 1 0 110//0 | 1 1 1 1 1 1 0 x | 1 1 0 0 111//0 | 1 1 1 1 1 1 1 0 | 1 1 1 0 112//0 | 1 1 1 1 1 1 1 1 | 1 1 1 1 013//1 | x x x x x x x x | 1 1 1 1 1141516module encoder_83_case (din, EI, GS, EO, dout);17input [7:0] din; //编码输⼊端data_in，低电平有效18input EI; //使能输⼊端EI（选通输⼊端），EI为 0 时芯⽚⼯作,即允许编码19output [2:0] dout; //编码输出端data_out20output GS; //⽚优先编码输出端，优先编码器⼯作⼯作状态标志GS，低电平有效21output EO; //使能输出端EO（选通输出端）22reg [2:0] dout;23reg GS, EO;24always @(din or EI)25if(EI)26begin dout <= 3'b111; GS <= 1; EO <= 1; end //所有输出端被锁存在⾼电平27else28casez (din) //建议⽤casez语句，casez把z/?匹配成任意。

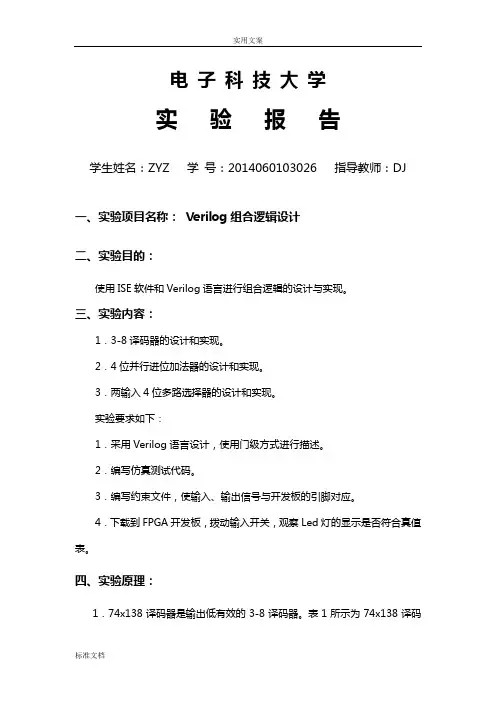

电子科技大学实验报告学生姓名：ZYZ 学号：2014060103026 指导教师：DJ一、实验项目名称：Verilog组合逻辑设计二、实验目的：使用ISE软件和Verilog语言进行组合逻辑的设计与实现。
三、实验内容：1．3-8译码器的设计和实现。
2．4位并行进位加法器的设计和实现。
3．两输入4位多路选择器的设计和实现。
实验要求如下：1．采用Verilog语言设计，使用门级方式进行描述。
2．编写仿真测试代码。
3．编写约束文件，使输入、输出信号与开发板的引脚对应。
4．下载到FPGA开发板，拨动输入开关，观察Led灯的显示是否符合真值表。
四、实验原理：1．74x138译码器是输出低有效的3-8译码器。
表1所示为74x138译码器的真值表。
表1 74x138译码器的真值表根据3-8译码器的真值表，可得输出的函数表达式为12_2_0_1_2_3_4_5_6_7_G G G A L G B L Y L C B A G Y L C B A G Y L C B A G Y L C B A G Y L C B A G Y L C B A G Y L C B A G Y L C B A G=⋅⋅=⋅⋅⋅=⋅⋅⋅=⋅⋅⋅=⋅⋅⋅=⋅⋅⋅=⋅⋅⋅=⋅⋅⋅=⋅⋅⋅根据上述函数表达式，可画出逻辑电路图为。
图1 3-8译码器的逻辑电路图2. 数据选择器的逻辑功能是根据地址选择端的控制，从多路输入数据中选择一路数据输出。
因此，它可实现时分多路传输电路中发送端电子开关的功能，故又称为复用器（Multiplexer）,并用MUX来表示。
表2 2输入1位多路选择器的真值表数据输入选择控制S 输出Y D0 D10 0 0 02选1数据选择器的真值表如表1所示，其中，D 0、D 1是2路数据输入，S 为选择控制端，Y 为数据选择器的输出，根据真值表可写出它的输出函数表达式为：01Y SD SD =+如果输入再加上低有效的输入使能端，则输出的表达式变为0101_()__Y EN L SD SD EN L S D EN L S D =⋅+=⋅⋅+⋅⋅根据上述函数表达式，可画出2输入4位多路选择器的逻辑电路图为。
verilog实现输入三个8bit数,输出三个数据的中间数据。
注意考虑资源优化的方式。

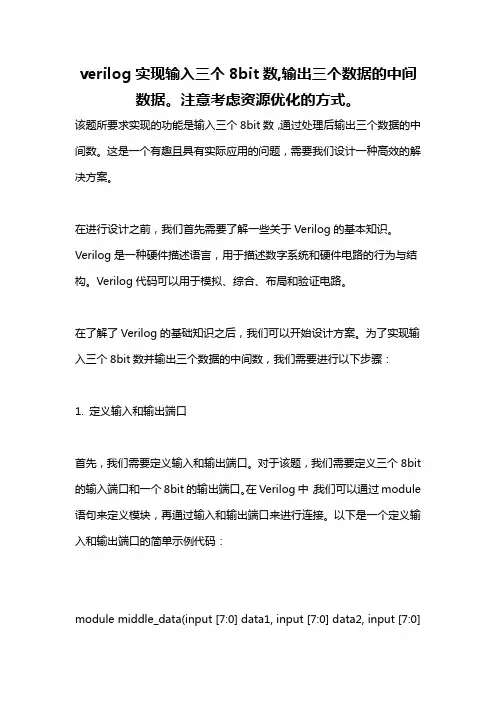

该题所要求实现的功能是输入三个8bit数，通过处理后输出三个数据的中间数。
这是一个有趣且具有实际应用的问题，需要我们设计一种高效的解决方案。
在进行设计之前，我们首先需要了解一些关于Verilog的基本知识。
Verilog是一种硬件描述语言，用于描述数字系统和硬件电路的行为与结构。
Verilog代码可以用于模拟、综合、布局和验证电路。
在了解了Verilog的基础知识之后，我们可以开始设计方案。
为了实现输入三个8bit数并输出三个数据的中间数，我们需要进行以下步骤：1. 定义输入和输出端口首先，我们需要定义输入和输出端口。
对于该题，我们需要定义三个8bit 的输入端口和一个8bit的输出端口。
在Verilog中，我们可以通过module 语句来定义模块，再通过输入和输出端口来进行连接。
以下是一个定义输入和输出端口的简单示例代码：module middle_data(input [7:0] data1, input [7:0] data2, input [7:0]data3, output reg [7:0] middle);端口定义endmodule2. 寻找三个数据中的中间数接下来，我们需要编写Verilog代码，来实现找到三个数据中的中间数。
这里我们可以使用一种简单且高效的方法，即使用排序算法。
我们可以将三个数据按照从小到大的顺序排列，然后取出中间的数即为中间数。
以下是一个排序算法的例子，采用冒泡排序法：冒泡排序按照从小到大的顺序排序for (int i = 0; i < 3; i++) {for (int j = 0; j < 2 - i; j++) {if (data[j] > data[j+1]) {int tmp = data[j];data[j] = data[j+1];data[j+1] = tmp;}}}取出中间的数middle = data[1];3. 进行资源优化在Verilog设计中，资源优化是非常重要的，它可以有效地减少硬件资源的消耗，提高电路系统的性能。
38译码器verilog代码_Verilog设计实例（2）⼀步⼀步实现⼀个多功能通⽤计数器写在前⾯博客⾸页 注：学习交流使⽤！相关博⽂相关博⽂ 博客⾸页正⽂多功能计数器，英⽂名为：多功能计数器；所谓多功能，这⾥包括⼆进制计数，格雷码计数以及线性反馈移位寄存器（LFSR）三种，本⽂Verilog设通过从普通的计数器开始，也就是单个功能的计数器开始，⼀步⼀步过渡到多功能计数器。
作为对以下相关博⽂的延伸练习： Verilog设FPGA设计⼼得（8）Verilog中的编译预处理语句计实例（1）线性反馈移位寄存器（LFSR） FPGA设计⼼得（8）Verilog中的编译预处理语句计实例（1）线性反馈移位寄存器（LFSR）普通的⼆进制计数器这个作为开头，不必多说，计数就完事了。
电路设计设计⽂件：`timescale 1ns/1ps//// Engineer: Reborn Lee// Module Name: binary counter// Additional Comments:////module binary_counter#(parameter N_BITS = 4)(input i_clk,input i_rst,output [N_BITS - 1 : 0] o_cnt,output o_cnt_done);reg [N_BITS - 1 : 0] bin_cnt = 0;always@(posedge i_clk) beginif(i_rst) beginbin_cnt <= 0;endelse beginbin_cnt <= bin_cnt + 1;endendassign o_cnt_done = (bin_cnt == 0)? 1:0;assign o_cnt = bin_cnt;endmodule⾏为仿真tb⽂件：`timescale 1ns/1psmodule bin_cnt_tb;parameter N_BITS = 4;reg i_clk;reg i_rst;wire [N_BITS - 1 : 0] o_cnt;wire o_cnt_done;initial begini_clk = 0;forever begin# 2 i_clk = ~ i_clk;endendinitial begini_rst = 1;# 8i_rst = 0;endbinary_counter #(.N_BITS(N_BITS))inst_bin_cnt(.i_rst(i_rst),.i_clk(i_clk),.o_cnt(o_cnt),.o_cnt_done(o_cnt_done));endmodule仿真图：普通的格雷码计数器任意位宽的格雷码计数器，实现的⽅式通常是设计⼀个普通的⼆进制计数器，同时将计数结果转化为格雷码。
项目三3线-8线译码器电路设计
班级：09电信姓名：朱丽丝学号：41
1.实训目标
1)通过3线-8线译码器的设计，让学生掌握组合逻辑电路的设计方法。
2)掌握译码器的设计原理。
3)掌握Altera MAX+PLUS II原理图输入设计和VHDL语言输入设计的全过程。
2.实训原理
3线-8线译码器的真值表见表3-1。
表3-1
3.实训步骤
1)利用原理图编辑法，在Mf函数的maxplus2里面调用74138器件（3线-8线译码
器），加入输入和输出引脚。
编程器件型号选择ACE1k系列的EP1K30TC144-3。
完成项目编辑及功能仿真。
2)采用文本编辑法，即利用VHDL语言描述3线-8线译码器，代码如下。
然后对其进行编译，编程器件型号选择ACE1k系列的EP1K30TC144-3，完成程序仿真，记录仿真数据。
4.实训数据
1)原理图编辑法设的3线-8线译码器的电路。
2)原理图编辑法仿真结果。
简述仿真波形的意义。
3)采用VHDL语言设计的3线-8线译码器的仿真结果。
简述仿真波形的意义。
5.思考题
根据BCD-7段显示译码器的真值表，见表4-2，用VHDL语言描述BCD-7段显示译码器。
进行编辑和仿真，写出设计的VHDL程序，并记录仿真数据。
verilog实现输入三个8bit数,输出三个数据的中间数据。
注意考虑资源优化的方式。
-回复标题：Verilog实现输入三个8bit数并输出中间数据的资源优化方法在数字设计和硬件编程中，Verilog是一种常用的硬件描述语言。
它被广泛应用于集成电路设计、FPGA设计以及ASIC设计等领域。
本文将详细介绍如何使用Verilog实现输入三个8bit数，并输出这三个数据的中间数据，同时考虑资源优化的方式。
首先，我们需要明确问题的需求。
我们需要设计一个模块，该模块接受三个8bit的输入数据（A, B, C），并输出这三个数据的中间值。
中间值的定义可以有两种理解：一是指三个数的中间大小的数，二是指三个数的算术平均值。
在这里，我们选择第一种理解，即找出三个数中大小居中的数。
以下是一个基本的Verilog实现：verilogmodule middle_data(input [7:0] A, B, C, output [7:0] mid);reg [7:0] temp1, temp2;always (A or B or C) beginif (A > B) begintemp1 = A;temp2 = B;end else begintemp1 = B;temp2 = A;endif (temp1 > C) beginmid = temp2;end else if (temp2 > C) beginmid = C;end else beginmid = temp1;endendendmodule在这个模块中，我们首先比较A和B的大小，将较大的数赋值给temp1，较小的数赋值给temp2。
然后，我们将temp1和C进行比较，如果temp1大于C，那么中间值就是temp2；如果temp2大于C，那么中间值就是C；否则，中间值就是temp1。
然而，这个实现方式并没有考虑到资源优化。
在硬件设计中，资源优化是非常重要的，因为它可以减少硬件的成本和功耗，提高系统的性能和效率。
verilog实现输入三个8bit数,输出三个数据的中间数据。
注意考虑资源优化的方式。
-回复Verilog实现输入三个8bit数,输出三个数据的中间数据。
注意考虑资源优化的方式引言：Verilog是一种硬件描述语言，常用于数字电路设计和嵌入式系统开发。
在数字电路设计中，优化资源的使用是非常重要的，特别是在现代的高度集成的芯片中。
本文将介绍如何使用Verilog实现输入三个8bit数并输出三个数据的中间数据，并探讨如何通过优化资源以提高设计的效率。
第一部分：概述和设计需求首先，我们需要明确设计需求。
根据题目的要求，我们需要实现一个模块，该模块能够接收三个8bit数作为输入，并将三个数据的中间数据作为输出。
这意味着我们需要设计一个模块，它至少包含三个8bit的输入端口和一个8bit的输出端口。
第二部分：Verilog代码设计接下来，我们开始编写Verilog代码。
我们可以定义一个模块，并在该模块中声明输入和输出端口。
下面是一个简单的示例代码：module data_processing(input [7:0] data_in1,input [7:0] data_in2,input [7:0] data_in3,output [7:0] data_out);中间数据声明wire [7:0] intermediate_data;中间数据计算assign intermediate_data = (data_in1 + data_in2 + data_in3) / 3;输出端口赋值assign data_out = intermediate_data;endmodule在上述代码中，我们首先声明了输入和输出端口，然后定义了一个中间数据的wire变量。
接着，我们使用assign语句计算中间数据的值，计算方法是将三个输入数据相加，然后除以3。
最后，我们将中间数据赋值给输出端口。
第三部分：资源优化接下来，我们将讨论如何通过优化资源以提高设计的效率。
verilog实现输入三个8bit数,输出三个数据的中间数据。
注意考虑资源优化的方式。
-回复Verilog实现输入三个8位数，输出三个数据的中间数据，需要考虑资源优化的方式概览：- 引言- Verilog实现的基础知识- 输入三个8位数输出中间数据的设计思路- 优化资源的方式- 结论引言：Verilog是一种硬件描述语言，用于在数字电路中设计和开发各种复杂的数字电路。
本文将探讨Verilog实现输入三个8位数，输出三个数据的中间数据的方法，并提供一些优化资源的方式。
Verilog实现的基础知识：在了解如何实现输入三个8位数输出中间数据之前，我们需要了解一些Verilog实现的基础知识。
Verilog是一种硬件描述语言，常用于在数字电路中设计和开发各种复杂的数字电路。
它由模块构成，每个模块都可以由输入、输出和内部逻辑组成。
Verilog代码可以用于描述和创建数字电路。
输入三个8位数输出中间数据的设计思路：要实现输入三个8位数输出中间数据，我们需要设计一个模块，该模块具有三个8位数输入端口和一个输出端口。
模块应该包含逻辑电路，以计算和输出中间数据。
首先，我们需要定义模块的输入和输出端口。
在Verilog中，我们可以使用`input`和`output`关键字来声明端口。
对于三个8位数的输入，我们可以使用`[7:0]`定义一个8位的端口。
verilogmodule middle_data (input wire [7:0] input_1,input wire [7:0] input_2,input wire [7:0] input_3,output wire [7:0] output);在模块中，我们可以使用各种逻辑电路实现将输入转换为中间数据的功能。
这完全取决于您的需求。
可能的实现方式之一是计算输入数据的平均值，并将其分配给输出端口。
verilogwire [7:0] sum;wire [7:0] average;assign sum = input_1 + input_2 + input_3;assign average = sum / 3;assign output = average;在上面的例子中，我们首先计算输入数据的和，然后除以3得到平均值。
