电压电流表基础训练讲义

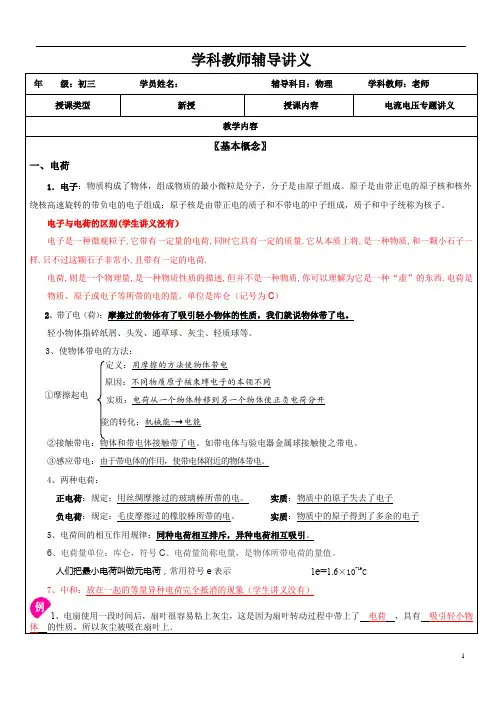

学科教师辅导讲义年 级：初三 学员姓名： 辅导科目：物理 学科教师：老师授课类型 新授 授课内容 电流电压专题讲义教学内容〖基本概念〗一、电荷1．电子：物质构成了物体，组成物质的最小微粒是分子，分子是由原子组成。

原子是由带正电的原子核和核外绕核高速旋转的带负电的电子组成；原子核是由带正电的质子和不带电的中子组成，质子和中子统称为核子。

电子与电荷的区别(学生讲义没有）电子是一种微观粒子,它带有一定量的电荷,同时它具有一定的质量.它从本质上将,是一种物质,和一颗小石子一样.只不过这颗石子非常小,且带有一定的电荷.电荷,则是一个物理量,是一种物质性质的描述,但并不是一种物质,你可以理解为它是一种“虚”的东西.电荷是物质、原子或电子等所带的电的量。

单位是库仑（记号为C ）2、带了电（荷）：摩擦过的物体有了吸引轻小物体的性质，我们就说物体带了电。

轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。

3、使物体带电的方法：②接触带电：物体和带电体接触带了电。

如带电体与验电器金属球接触使之带电。

③感应带电：由于带电体的作用，使带电体附近的物体带电。

4、两种电荷：正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。

实质：物质中的原子失去了电子负电荷：规定：毛皮摩擦过的橡胶棒所带的电。

实质：物质中的原子得到了多余的电子5、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。

6、电荷量单位：库仑，符号C 。

电荷量简称电量，是物体所带电荷的量值。

人们把最小电荷叫做元电荷，常用符号e 表示 7、中和：放在一起的等量异种电荷完全抵消的现象（学生讲义没有）1、电扇使用一段时间后，扇叶很容易粘上灰尘，这是因为扇叶转动过程中带上了 电荷 ，具有 吸引轻小物体 的性质，所以灰尘被吸在扇叶上．定义：用摩擦的方法使物体带电 原因：不同物质原子核束缚电子的本领不同 实质：电荷从一个物体转移到另一个物体使正负电荷分开 能的转化：机械能-→电能①摩擦起电1e=1.6×10-19C2、在“探究电荷的种类和相互作用规律”的实验中发现两根用丝绸摩擦过的玻璃棒靠近时会相互排斥，而丝绸摩擦过的玻璃去靠近毛皮摩擦过的橡胶棒时，它们之间会相互吸引。

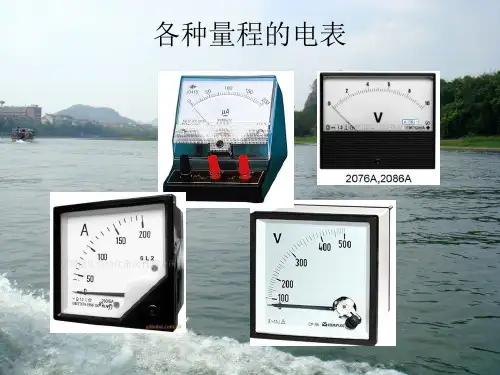

各种量程的电表
电流计(表头)内部结构
• 结构：永久磁体 线
圈 指针和刻度盘
• 工作原理：通电线圈
受到磁场作用，指针 偏转。
• θ ∝ I 偏转角正比
于电流
一、认识电流计(表头)1.结Leabharlann ：永久磁体 线圈 指针和刻度盘
2. 参数
①内阻: 电流计内阻Rg
②量程: 满偏电流 Ig ③满偏电压：Ug=IgRg
答案：R=0.05 RA=0.05
小结
(1)若要将电流表G改装成一个量程为Ug的n 倍的电压表V，需要串联电阻的阻值为
R (n 1)Rg
RV =Rg+R= n Rg
(2)若要将电流表G改装成一个量程为Ig的n 倍的电流表A，需要并联的电阻的阻值为
R Rg n1
RA = IgRg/ I=Rg/n
思考题： 用两只完全相同的电流表，分别改装成
一只量程更大的电流表和一只电压表，将它们
串联起来接入电路中，如图，此时( C )
A.两只电表的指针偏转角相同
B.两只电表的指针都不偏转
C.电流表指针的偏转角小于电压表指针的
偏转角
D.电流表指针的偏转角大于电压表指针的
偏转角
AV
G RA
RV G
S
S
作业
练习2：有一个电流表G，内阻Rg=30， 满偏电流Ig=1mA。要把它改装成量程 0~2mA的电流表，怎样改装？改装后电 流表的内阻多大？
答案：R=30 RA=15
更换刻度盘
练习3：一个电压表V1，量程0~3V，内阻 RV=1K，另有一只电阻箱（如图）。要把它 改装成量程0~15V的电压表V2，怎样改装？改 装后电压表的内阻多大？
课本P52：1、2、3、4、5

电压和电压表的使用上课课件一、教学内容本节课的内容选自《电路基础》第四章第一节，主题为“电压和电压表的使用”。

详细内容包括电压的定义、电压的测量原理、电压表的种类及其使用方法。

重点讲解电压的测量原理，以及如何正确使用电压表进行电压测量。

二、教学目标1. 理解电压的概念，掌握电压的定义及其单位。

2. 学会电压表的正确使用方法，能够进行简单的电压测量。

3. 了解电压表的种类及其特点，能根据实际情况选择合适的电压表。

三、教学难点与重点教学难点：电压的测量原理，电压表的正确使用方法。

教学重点：电压的概念，电压表的选用及操作。

四、教具与学具准备1. 教具：电压表、演示电路、多媒体设备。

2. 学具：电压表、实验电路、导线、电池。

五、教学过程1. 导入：通过展示一个简单的电路，提出问题：“电压是什么？如何测量电压？”引发学生思考。

2. 理论讲解：a. 讲解电压的概念，定义电压及其单位。

b. 分析电压的测量原理，介绍电压表的种类及其特点。

3. 实践操作：a. 演示电压表的使用方法，包括电压表的连接、操作步骤等。

b. 学生分组进行实验，使用电压表测量不同电路的电压，观察电压表读数的变化。

4. 例题讲解：a. 分析一个具体的电压测量问题，讲解解题思路。

b. 引导学生思考如何选用合适的电压表进行测量。

5. 随堂练习：设计几个不同难度的练习题，让学生巩固电压测量方法。

六、板书设计1. 电压的定义、单位。

2. 电压表的种类、特点及使用方法。

3. 电压测量步骤及注意事项。

七、作业设计1. 作业题目：a. 解释电压的概念，并说明电压的单位。

b. 简述电压表的种类及特点，如何选用合适的电压表。

c. 根据《电路基础》第四章第一节内容，设计一个简单的电压测量实验。

2. 答案：a. 电压是电势差的度量，单位为伏特（V）。

b. 电压表分为指针式电压表和数字式电压表，根据测量范围和精度要求选择合适的电压表。

c. 实验方案：使用一个电池、一个电阻和一个电压表，测量电阻两端的电压。

接入正负接线柱
将电压表的“+”接线柱接入 电路的正极，“-”接线柱接
入电路的负极。
接入电路
将电压表的两个接线柱分别接 入被测电路的两端。
注意安全
在接入电压表时，应确保电源 已经关闭，以防止触电事故发
生。
电压表的读数方法
确定量程
根据电压表的量程，确 定每小格所代表的电压
值。
读取指针位置
观察电压表的指针位置 ，并读取相应的电压值
定期校准
为保证测量精度，应定期对电 压表进行校准和维护。
注意电源安全
在使用电压表时，应确保电源 安全可靠，避免因电源问题引
发安全事故。
PART 03
电流表的使用方法和注意 事项
电流表的正确接入方法
01
02
03
确定电流表的量程
根据电路中的电流大小， 选择合适的电流表量程。
串联接入电路
将电流表串联在待测电路 中，确保电流表的正负极 与电路中的正负极相连接 。
检查线路连接
检查接线柱是否松动或接触不良 。
电压表和电流表的校准和检测
校准周期
建议每年进行一次校准，以确保测量准确性。
检测设备
使用专用的检测设备进行校准和检测。
记录与报告
对校准和检测结果进行记录，并生成报告存档。
注意安全
使用电流表时应确保安全，避免发生触电事 故。
正确放置
使用电流表时应将其放置在平稳的地方，避 免振动和碰撞。
避免短路
在使用电流表时，应避免将电流表直接短路 ，以免损坏电流表。
定期校准
为保证测量精度，应定期对电流表进行校准 。
PART 04
电压表和电流表的维护和 保养
电压表和电流表的清洁保养

《电压表和电流表》ppt课 件
目录
• 电压表和电流表的基本概念 • 电压表和电流表的使用方法 • 电压表和电流表的常见故障及排除方法 • 电压表和电流表的选用原则 • 电压表和电流表的扩展应用
01
电压表和电流表的基本概念
电压表定义及工作原理
电压表
测量电压的仪表，通过并联方式接入电路。
工作原理
电压表内有一个磁铁和一个导线线圈，在有电压时，导线线圈会产生电流，这 个电流又会产生磁场，线圈上的弹簧会随着磁场的强弱产生不同程度的弯曲， 从而带动指针指向刻度盘上相应的电压值。
根据电路参数选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑电路的参数，如电源电压、负载阻抗、信号源内阻等。
详细描述
根据电源电压的大小选择量程合适的电压表，以确保能够准确地测量电源电压；根据负载阻抗的大小 选择合适的电流表，以确保能够准确地测量电流值；根据信号源内阻的大小选择合适的电压表或电流 表，以确保测量的准确性和稳定性。
电压表和电流表的扩展应用
在电路设计中的应用
电压表和电流表在电路设计中主要用于测量 电压和电流，帮助工程师了解电路的工作状 态。
它们还可以用于检测电路中的故障，例如开 路或短路，从而帮助工程师进行故障排除。
在设计新电路时，电压表和电流表可以帮助 工程师验证设计的正确性，确保电路按照预 期工作。
在电子制作中的应用
根据仪表精度选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑仪表的精度等级，精度等级越高，测量结果 越准确。
详细描述
根据实际测量的精度需求选择合适精度等级的仪表，以满足实验或实际使用的需 要；在选择仪表时，应考虑其精度等级、误差范围、线性度等指标，以确保测量 的准确性和可靠性。

如模拟电压表和数字电压表。
3
如何使用电压表测量电压值
详细阐述使用电压表进行电压测量的步 骤和要点。
电流表与电压表的联系和区别
1 比较电流表和电压表的异同点
对比分析电流表和电压表在测量原理和应用 方面的相似性和差异性。
2 应用场景和注意事项
探讨在不同情况下使用电流表和电压表的适 用性，并提供实用的注意事项。
电流表
1
定义和测量原理
介绍电流表的定义以及它是如何测量电流的。
2
分类和特点
讨论不同种类的电流表和它们的特点，例如模拟电流表和数字电探究使用电流表进行电流测量的步骤和注意事项。
电压表
1
定义和测量原理
说明电压表的定义以及它是如何测量电
分类和特点
2
压的。
介绍不同类型的电压表和它们的特点，
《电流表和电压表》PPT 课件
本课件将介绍电流表和电压表的作用和用途，区分它们的不同之处，并探讨 其联系和区别。还将提供实践操作的步骤和注意事项，并总结其重要性和应 用价值。
概述
电流表和电压表的作用和用途
了解电流表和电压表在电路测量中的重要作用 和广泛应用的领域。
区分电流表和电压表的不同之处
探索电流表和电压表之间的差异，包括测量原 理和使用方法。
未来的研究方向和应用前景
提出未来研究电流表和电压表的可能方向，并展望其在科技发展中的前景。
参考文献
引用相关仪器使用和测试理论的权威文献，以增加内容的可靠性和可信度。
实践操作
1 操作步骤和注意事项
提供使用电流表和电压表的实际操作步骤和必要的注意事项。
2 实验过程中可能遇到的问题及解决方法
指导学员预知实验中可能遇到的问题，并提供解决方案。

b）若改装成一个量程为Ug的n倍的电压表V，需要
串联电阻的阻值为 R n 1 Rg
c）若要将电流表G改装成大量程电流表需要：
并联一个电阻；分流
d）若改装成一个量程为Ig的n倍的电流表A，需要
并联的电阻的阻值为
R并
Rg n 1
5、双量程电压（流）表
Rg R1
R2
a
b
c
Rg
a
R1
R2
b
c
10V 100V
如图是两个量程的电
压表，当使用a,b两个端
点时，量程为0~10V，当
使用a,c两个端点时，量
程为为0~100V.已知电流
表的内阻Rg为500 Ω，满 偏电流Ig为1mA,求电阻 R1,R2的值。
Ig Rg R1 10V
Ig Rg R1 R2 100V
思考：
V A
R
V A
R
是否准确？存在误差？
在山的那边，是海吗？ 是的！人们啊，请相信—— 在不停地翻过无数座山后 在一次次地战胜失望之后
你终会攀上这样一座山顶 而在这座山的那边，就是海呀
是一个全新的世界 在一瞬间照亮你的眼睛……
寻 1、意象解说
读 意 象
2、合作寻读 3、讨论交流
我 山海
二 意境解说 读 描述意境 意 境 自读品味
思 考：
①“山”和“海”的含义是什么? ◆ ②诗歌表达了怎样的思想感情? ◆
山
爬山 （奋斗） 海
（困难）
（理想）
要不怕困难， 才能实现人生理想
不经历风雨， 怎么见彩虹？
世上无难事， 只要肯攀登
也许任何理想都是一个圈套， 任何理想都渴望而不可及，然而 正是在这艰难曲折的求索过程中， 人生被提升和充实，人生被赋予 了希望和意义。

八年级物理电流表和电压表知识归纳与习题精讲电流表和电压表是物理实验中常用的测量仪器，用于测量电路中的电流和电压。

在八年级物理学习中，学生需要深入了解电流表和电压表的使用方法和原理。

本文将对这两个仪器进行知识归纳，并提供一些相关的习题精讲。

一、电流表知识归纳1. 电流的概念电流是指单位时间内通过导体截面的电荷量，用I表示，单位是安培（A）。

2. 电流表的作用电流表是用来测量电路中的电流强度的仪器，在电路中串联到所要测量的电路中。

3. 电流表的使用注意事项- 在电流表测量电流时，需要将电流表的量程调至所要测量的电流范围内。

- 连接电流表时需要注意，防止串联错误，保证电路的正常通路。

- 电流表应该按照电路中的正负连接，以保证测量结果的准确性。

4. 电流表的读数电流表通过测量电路中的电流，将电流的值转化为示数。

示数是电流表上标注的单位刻度对应的值，测量结果需要根据示数进行判断。

二、电压表知识归纳1. 电压的概念电压是指两点之间单位电荷所具有的能量，用V表示，单位是伏特（V）。

2. 电压表的作用电压表用于测量电路中的电压，可以测量电源电压、电路元件两点间的电压差等。

3. 电压表的使用注意事项- 电压表应该按照电路中的正负连接，以保证测量结果的准确性。

- 使用电压表前，需要将电压表的量程调至所要测量的电压范围内。

- 在测量电路中的电压时，需要将电压表的并联电阻接到电路中，以保护电压表不受损坏。

4. 电压表的读数电压表通过测量电路中的电压，将电压的值转化为示数。

示数的读取方式与电流表类似，需要注意电压表的量程和分度值。

三、电流表和电压表习题精讲1. 电流表习题习题1：在一个电路中，电流表的量程为0-5A，所测量的电流为4A，请问电流表的示数是多少？解析：根据电流表的量程，将4A落在0-5A的范围内，所以电流表的示数为4A。

习题2：在一个电路中，电流表的量程为0-2A，所测量的电流为2.5A，请问能否使用这个电流表来测量？为什么？解析：不能使用这个电流表来测量。

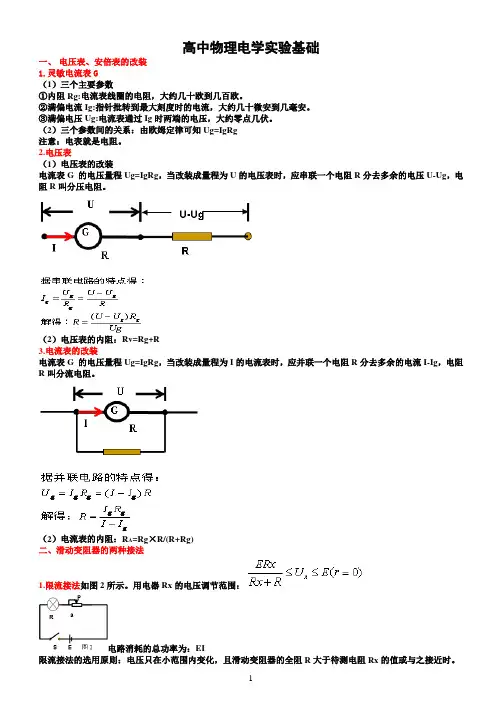

高中物理电学实验基础一、电压表、安倍表的改装1.灵敏电流表G（1）三个主要参数①内阻Rg:电流表线圈的电阻，大约几十欧到几百欧。

②满偏电流Ig:指针批转到最大刻度时的电流，大约几十微安到几毫安。

③满偏电压Ug:电流表通过Ig时两端的电压，大约零点几伏。

（2）三个参数间的关系：由欧姆定律可知Ug=IgRg注意：电表就是电阻。

2.电压表（1）电压表的改装电流表G 的电压量程Ug=IgRg，当改装成量程为U的电压表时，应串联一个电阻R分去多余的电压U-Ug，电阻R叫分压电阻。

（2）电压表的内阻：Rv=Rg+R3.电流表的改装电流表G 的电压量程Ug=IgRg，当改装成量程为I的电流表时，应并联一个电阻R分去多余的电流I-Ig，电阻R叫分流电阻。

（2）电流表的内阻：R A=Rg×R/(R+Rg)二、滑动变阻器的两种接法1.限流接法如图2所示。

用电器Rx的电压调节范围：电路消耗的总功率为：EI限流接法的选用原则：电压只在小范围内变化，且滑动变阻器的全阻R大于待测电阻Rx的值或与之接近时。

2.分压接法如图所示①Rx电压调节范围0≤Ux≤E。

②开关闭合前，P应在a端。

分压接法的选用原则：①测量时要求电流或电压从零开始连续调节时。

②待测电阻Rx远大于R，且要求电压变化范围较大时。

③采用限流接法时，电路中实际电压或电流的最小值仍超过Rx的额定值或电表量程时。

三、电阻的测量1.伏安法测电阻（1）原理：部分电路的欧姆定律。

（2）电流表外接法，如图4所示。

误差分析：产生误差的原因：电压表V分流。

适用于测小阻值电阻，即Rx远小于Rv时。

（3）电流表内接法，如图5所示。

误差分析：产生误差的原因：电流表A分压。

适用于测大阻值电阻，即Rx远大于R A时。

（4）内、外接法的选用原则①计算临界电阻：若Rx>R0，待测电阻为大电阻，用内接法；若Rx<R0，待测电阻为小电阻，用外接法。

即大电阻，内接法；小电阻，外接法。

知识点精讲
R 1 为小阻值电阻，R 2 为大阻值电阻，为了准确测量这两个电阻的阻值，下列电路中，伏安表
接法正确的是 （ C ）
【解析】测量小电阻用外接，测量大电阻用内接。
电流表分压
测量结果
喜 > 测
喜 < 测
测量条件
<
>
知识清单
伏安法测电阻电路选择：关键是先判断所测的电阻是属于“大阻值”还是“小阻值”的，若是
“大阻值”电阻，则用电流表内接法；若是“小阻值”电阻，则用电流表外接法。要确定待测电阻属
于哪一种，最简单的方法就是采用倍数法。当 < 时，肯定属于小阻值电阻。当 > 时，肯定
表9-4-2 “内大外小”的含义
内大
适合测大电阻
测量值大于真实值
外小
适合测小电阻
测量值小于真实值
知识点精讲
某同学用伏安法测量一电Байду номын сангаас元件的电阻值，实验所用电压表的电阻为1 000Ω，电流表的电阻为
10Ω，测量电路如图9-4-3所示，实验读数为：U=5V，I=0.01A,根据欧姆定律测得R=500Ω。R的实际
（3）被测电流不要超过电流表的量程。
（4）绝对不允许不经过用电器而把电流表直接连到电源的两极上。
2.电压表的正确使用方法
（1）电压表要跟被测电路并联。
（2）电压表的正负接线柱接法要正确，使电流从正接线柱流入电压表，从负接线柱流出来。
（3）被测电压不要超过电压表的量程。
知识清单
3.电流表和电压表的正确使用方法的相同点与不同点
阻值是多少？简述误差产生的原因；画出改进后的实验电路。
【答案】根据欧姆定律测得R=500Ω，此时的R值是电压表电阻和R的实际值并联的总电阻，所以R的实际阻

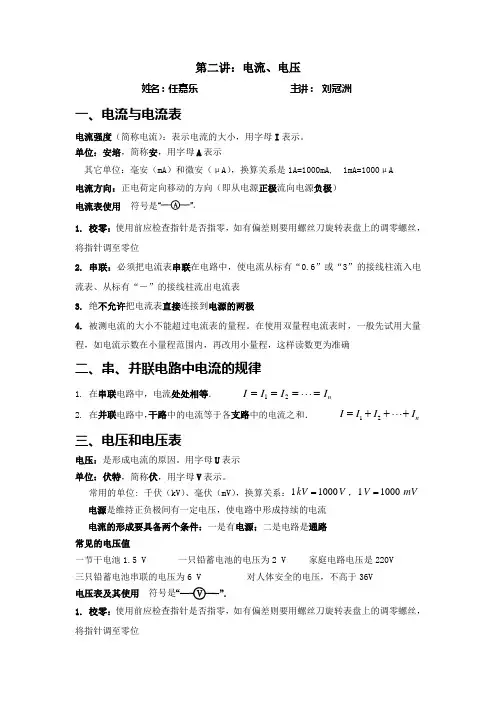

第二讲：电流、电压姓名：任嘉乐 主讲： 刘冠洲一、电流与电流表电流强度（简称电流）：表示电流的大小，用字母I 表示。

单位：安培，简称安，用字母A 表示其它单位：毫安（mA ）和微安（μA ），换算关系是1A=1000mA, 1mA=1000μA 电流方向：正电荷定向移动的方向（即从电源正极流向电源负极） 电流表使用 符号是1. 校零：使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位2. 串联：必须把电流表串联在电路中，使电流从标有“0.6”或“3”的接线柱流入电流表、从标有“－”的接线柱流出电流表3. 绝不允许把电流表直接连接到电源的两极4. 被测电流的大小不能超过电流表的量程。

在使用双量程电流表时，一般先试用大量程，如电流示数在小量程范围内，再改用小量程，这样读数更为准确二、串、并联电路中电流的规律1. 在串联电路中，电流处处相等． n I I I I==== 212. 在并联电路中，干路中的电流等于各支路中的电流之和． n I I I I +++= 21三、电压和电压表电压：是形成电流的原因。

用字母U 表示 单位：伏特，简称伏，用字母V 表示。

常用的单位: 千伏（kV ）、毫伏（mV ），换算关系：11000kV V =，11000V mV = 电源是维持正负极间有一定电压，使电路中形成持续的电流 电流的形成要具备两个条件：一是有电源；二是电路是通路 常见的电压值一节干电池1.5 V 一只铅蓄电池的电压为2 V 家庭电路电压是220V 三只铅蓄电池串联的电压为6 V 对人体安全的电压，不高于36V 电压表及其使用 符号是1. 校零：使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位2. 并联：必须把电压表并联在待测电路的两端；使电流从标有“3”或“15”的接线柱流进、从标有“－”的接线柱流出3. 电压表可以直接连接到电源的两极，其实质是测量电源的电压4. 被测电压的大小不能超过电压表的量程。

(1)图示季节长江中下游地区的天气状况可能是( ) A．阴雨连绵的梅雨天气 B．炎热干燥的伏旱天气 C．受热带气旋的影响 D．受强冷空气的影响
(2)当P天气系统最强盛时，印度半岛( ) A．德干高原为一年中凉爽的时候 B．农田干枯，土地龟裂 C．乞拉朋齐为降水最多的时候 D．西南季风来得早，造成严重洪涝灾害
【答案】 (1)B (2)B
并，0.12
练习闪光 1、表头G的主要参数 满偏电流Ig 、 。表头的内阻Rg
2、如果给电压表串联一个 阻值等于电压表内阻的电阻， 它的量程变为多大，刻度盘上 的是数字怎么改？
6V;；1、2、3——2、4、6
如果给电流表并联一个阻值 等于电流表内阻的电阻，它的量 程变为多大，刻度盘上的是数字 怎么改？
即景活用 读90° E附近海平面气压图(单位：hPa)，回答(1)～(2) 题。
重点难点突破
(1)气压最高值出现的纬度和气压值最低处的气压带名称分别是( Байду номын сангаас A．50° N、(南半球)副极地低压带 B．90° N、赤道低压带 C．30° S、(北半球)副极地低压带 D．60° S、赤道低压带
重点难点突破
重点难点突破
重点难点突破
(2)分析甲地的气候特征对当地农业生产的影响。 有利影响：______________________________； 不利影响：______________________________。 (3)面对国际粮价上涨，请为乙地所在国提高粮食产量提出合理化 建议。
【思路解析】 第(1)题，甲地是热带季风气候，乙地是亚热带季 风气候，两者的异同点可以结合“气温”和“降水变化图”两大 要素分析比较。第(2)题，要抓住设问要点“气候特征对农业生产 的影响”，既要分析气温对农业生产的影响，又要分析降水对农 业生产的影响。第(3)题，提高粮食产量既要提高单产，又要保证 种植面积，还要防灾、减灾。

ppt课件
1
学习目标：
1、掌握电流表和电压表的基本 概念 2、会简化含有电流表和电压表 的电路 3、会用电流表和电压表来检测 电路中的故障
ppt课件
2
一、电压表和电流表的基本概念
自主学习： 回顾电流表和电压表的有关知识，
从符号、所测物理量、使用上比较二 者的相同与不同。
ppt课件
3
电压表和电流表的异同:
( C) (A)灯L1短路。 (B)灯L2短路。 (C)灯L1开路。 (D)灯L2开路。
ppt课件
12
.应用3 ：
在电学实验中，某同学连接了如图1所示的电路，闭 合开关S后，发现灯不亮，为检查电路故障，他用电 压表进行测量，结果是，
Uab 0，Ubd 0，Ude 3V
则此电路的故障可能是（C ）
A
断开区域
小结： 并接电流表 有示数
开路区域 接点内
并接电流表
开路区域
无示数
接点ppt外课件
9
应用1： 如下图，开关S闭合后，两灯均不发光，
用电流表与L1并联，若电流表有示数，L2发 光，故障为 L1 开路，若电流表无示数，L2 不发光，故障为 L2 开路。
ppt课件
10
电压表法：将电压表并接到接到可能发生开路
ppt课件
20
的地方，用电压表把电路连通，电压表有示数，而 且它的示数等于__电__源__电__压___。但电路中的灯___不，发光 电流表__没__有___示数.
V
断开区域
小结：并接电压表 示数电源电压
开路区域 接点内
并接电压表
开路pp区t课域件
11
电压表无示数
接点外
应用2、如图电路中，电源电压为3伏。当开关 K闭合时，两灯泡都不发光，且电压表V的 示数为3伏。产生这一现象的原因可能是

第2课时电压表和电流表[学习目标]1．掌握小量程电流表改装成电压表和大量程电流表的原理.2.会分析电流表内接法和外接法的误差情况，会正确选择电路．一、小量程电流表G的三个参量1．电流表的内阻：表头的电阻R g叫作电流表的内阻．2．满偏电流：指针偏到最大刻度时的电流I g叫作满偏电流．3．满偏电压：表头通过满偏电流时，加在它两端的电压U g叫作满偏电压．二、电表改装原理1．电压表改装：将表头串联一个较大电阻，如图1所示：图12．电流表改装：将表头并联一个较小电阻，如图2所示：图21．判断下列说法的正误．(1)电压表中串联的电阻的作用是分去一部分电流．(×)(2)电流表中并联的电阻的作用是分去一部分电压．(×)(3)将电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压．(×)(4)将电阻并联在电流表两端改装成大量程电流表后，电压和电流表两端的电压相等．(√) 2．某同学在进行电阻测量时，需要将一满偏电流为50 μA、阻值为800 Ω的小量程电流表G 改装成量程为 3 V的电压表，则需要选择一个阻值为________Ω的电阻与这一电流表________(选填“串”或“并”)联．答案 5.92×104串解析设小量程电流表的内阻为R g，量程为I g，需要串联电阻的阻值为R，电压表改装的原理图如图所示，改装电压表需要串联大电阻来分压，根据串联电路规律：I g (R g ＋R )＝3 V ，代入数据可得：R ＝5.92×104 Ω一、电压表和电流表的电路结构 导学探究(1)小量程电流表有哪三个参量？三个参量之间有什么关系？(2)对于小量程电流表，其额定电压比较小，如何将该电流表改装成大量程的电压表？ (3)对于小量程电流表，其额定电流比较小，如何将该电流表改装成大量程的电流表？ 答案 (1)三个参量：内阻R g 、满偏电流I g 、满偏电压U g ，U g ＝I g R g . (2)需将表头串联一个阻值较大的分压电阻，改装成大量程的电压表． (3)需将表头并联一个阻值较小的分流电阻，改装成大量程的电流表． 知识深化电压表、电流表的改装及其特点项目小量程电流表G 改装成大量程电压表V小量程电流表G 改装成大量程电流表A电路结构R 的作用 分压 分流 扩大量程的计算U ＝I g (R ＋R g ) R ＝UI g －R gI g R g ＝(I －I g )R R ＝I gI －I g R g电表的总内阻R V ＝R g ＋RR A ＝RR gR ＋R g有一电流表G ，内阻R g ＝10 Ω，满偏电流I g ＝3 mA.(1)要把它改装成量程为0～3 V 的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？(2)要把它改装成量程为0～0.6 A 的电流表，需要并联一个多大的电阻？改装后电流表的内阻是多大？答案 (1)990 Ω 1 000 Ω (2)0.05 Ω 0.05 Ω解析 (1)由题意知电流表G 的满偏电压 U g ＝I g R g ＝0.03 V改装成量程为0～3 V 的电压表，当达到满偏时，分压电阻R 的分压U R ＝U －U g ＝2.97 V 所以分压电阻R ＝U R I g ＝2.970.003 Ω＝990 Ω改装后电压表的内阻R V ＝R g ＋R ＝1 000 Ω.(2)改装成量程为0～0.6 A 的电流表，当达到满偏时，分流电阻R 的分流I R ＝I －I g ＝0.597 A 所以分流电阻R ＝U gI R≈0.05 Ω改装后电流表的内阻R A ＝R g RR g ＋R≈0.05 Ω.针对训练1 (多选)某电流表的内阻为R g ，满偏电流为I g ，那么下列结论正确的是( ) A ．该电流表也可以并联在电路中测电压，只是量程较小，U g ＝I g R gB ．如果串联一个阻值为nR g 的定值电阻，就可以改装为一个最大电压是(n ＋1)I g R g 的电压表C ．如果并联一个阻值为1n －1R g的定值电阻，就可以改装为最大电流是nI g 的电流表D ．在电流表两端并联一个小电阻将电流表改装成一个较大量程的电流表，通过原电流表的最大电流将增大 答案 ABC解析 已知内阻的电流表可以当电压表用，电压可以通过欧姆定律计算出，U g ＝I g R g ，故A 正确；电流表串联一个阻值为nR g 的定值电阻后，该定值电阻的最大分压为U ′＝I g ·nR g ，总电压为(n ＋1)I g R g ，故B 正确；给电流表并联一个阻值为1n －1R g 的定值电阻后，根据并联分流原则，该电阻能分得的最大电流为(n －1)I g ，总电流为nI g ，故C 正确；电流表改装成大量程的电流表后通过原电流表的最大电流不变，只是并联上电阻后总电流变大，故D 错误． 二、双量程电压表和双量程电流表图3为实验室常用的两个量程的电压表原理图．当使用O 、A 两接线柱时，量程为0～3 V ；当使用O 、B 两接线柱时，量程为0～15 V ，已知电流表的内阻R g ＝500 Ω，满偏电流I g ＝100 μA.求分压电阻R 1和R 2的阻值．图3答案 2.95×104 Ω 1.2×105 Ω解析 当使用O 、A 两接线柱时，量程为0～3 V ，即当U OA ＝3 V 时，流过表头的电流为I g ，这时在表的内部只有R 1与表头串联，R 2不起作用，所以R 1＝U OAI g －R g ，代入数据得R 1＝2.95×104 Ω；当使用O 、B 两接线柱时，量程为0～15 V ，即当U OB ＝15 V 时，流过表头的电流为I g ，这时在电表的内部R 1、R 2与表头串联，所以R 2＝U OBI g －R g －R 1，代入数据得R 2＝1.2×105 Ω.(多选)(2018·田家炳中学高二上期中)如图4所示是有两个量程的电流表，当分别使用a 和b 、a 和c 接线柱时，此电流表有两个量程，其中一个量程为0～1 A ，另一个量程为0～0.1 A ，表头内阻R g ＝200 Ω，满偏电流I g ＝2 mA ，则( )图4A ．当使用a 、b 时量程为0～1 AB ．当使用a 、c 时量程为0～1 AC ．电阻R 1约为0.41 ΩD ．电阻R 2约为0.41 Ω 答案 AC解析 表头改装成电流表时需并联分流电阻，且分流电阻越小，改装后量程越大，可知使用a 、b 时量程为0～1 A ，使用a 、c 时量程为0～0.1 A ，故A 正确，B 错误；由并联电路各支路两端电压相等可得I g (R 2＋R g )＝(I 1－I g )R 1，I g R g ＝(I 2－I g )(R 1＋R 2)，I g ＝2 mA ，I 1＝1 A ，I 2＝0.1 A ，解得R 1≈0.41 Ω，R 2≈3.67 Ω，故C 正确，D 错误． 三、电流表的内接法和外接法 1．两种接法的比较内接法外接法电路误差分析电压表示数： U V ＝U R ＋U A ＞U R电流表示数：I A ＝I R R 测＝U V I A ＞U RI R＝R 真电压表示数：U V ＝U R 电流表示数： I A ＝I R ＋I V ＞I R R 测＝U V I A ＜U RI R＝R 真误差来源 电流表的分压作用电压表的分流作用适用情况测大电阻测小电阻2.电流表内、外接的选择方法(1)直接比较法：当R x ≫R A 时，采用内接法，当R x ≪R V 时，采用外接法，可记忆为“大内小外”． (2)公式计算法 当R V R x <R xR A即当R x ＞R A R V 时，用电流表内接法， 当R V R x >R xR A即当R x ＜R A R V 时，用电流表外接法， 当R x ＝R A R V 时，两种接法效果相同． (3)试触法：如图5，把电压表的可动接线端分别试接b 、c 两点，观察两电表的示数变化，若电流表的示数变化明显，说明电压表的分流作用对电路影响大，应选用内接法，若电压表的示数有明显变化，说明电流表的分压作用对电路影响大，所以应选外接法．图5(2018·宿州市高二期末)用电流表(内阻约4 Ω)和电压表(内阻约3 kΩ)测量电阻R 的阻值．某次按照如图6所示电路的测量情况：电流表的示数是5 mA ，电压表的示数是2.5 V ．正确的说法是( )图6A ．电阻R 的值为500 ΩB ．电阻R 的值略大于500 ΩC ．电阻R 的值略小于500 ΩD ．如果采用电流表外接法测量，结果更加精确 答案 C解析 根据欧姆定律可得：R ＝U I －R A ＝ 2.55×10－3 Ω－R A ＝500 Ω－R A ，即电阻R 的值略小于500 Ω，故C 对，A 、B 错；由R ≫R A 可知采用电流表内接的方法测量比较精确，故D 错． 针对训练2 (2018·清华附中期中)某同学用如图7甲所示电路测量电阻R x ，R x 的测量值比真实值________(选填“偏大”或“偏小”)；若被测电阻R x 的阻值约为 1 Ω，应采用图________(选填“甲”或“乙”)所示电路，误差会比较小．图7答案偏小甲解析电流表采用外接法时，电压表测量的电压为电阻两端的电压，考虑到电压表的内阻，电流表测量的电流为电压表和电阻的电流之和，即测得的电流偏大，根据欧姆定律知测得的电阻偏小．若被测电阻R x的阻值约为1 Ω，该电阻远小于电压表内阻，属于小电阻，故用电流表外接法测量误差较小，应采用题图甲所示电路.1．(电压表的改装)(2018·聊城市期末)一只电流表的满偏电流I g＝2 mA，内阻R g＝500 Ω，把它改装成量程为0～3 V的电压表，下列说法中正确的是()A．需串联一个1 500 Ω的电阻B．需串联一个1 000 Ω的电阻C．需并联一个1 000 Ω的电阻D．改装后，电压表的内阻为1 000 Ω答案 B2．(电流表的改装)(2018·烟台市期末)一电流表G的满偏电流I g＝2 mA，内阻为100 Ω.要把它改装成一个量程为0.4 A的电流表，则应在电流表G上()A．并联一个0.5 Ω的电阻B．并联一个100 Ω的电阻C．串联一个0.5 Ω的电阻D．串联一个100 Ω的电阻答案 A3．(电表改装原理的理解)两只电压表和是由完全相同的两个电流表改装成的，表的量程是5 V，表的量程是15 V，把它们串联起来接入电路中，则()A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为1∶3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1∶3D．它们的示数之比、指针偏转角度之比均为1∶3答案 B解析由于两个电压表是用相同的电流表改装的，当两个电压表串联使用时，通过两表的电流是相同的，所以表头指针偏转的角度是相同的；刻度盘上的示数表示的是电压表两端的电压，与量程成正比，故选项B正确，A、C、D错误．4．(电流表的内接和外接)(多选)用如图8所示的电路测量待测电阻R x的阻值时，下列关于由电表产生误差的说法中，正确的是()图8A．电压表的内阻越小，测量越精确B．电流表的内阻越小，测量越精确C．电压表的读数大于R x两端真实电压，R x的测量值大于真实值D．由于电流表的分流作用，使R x的测量值小于真实值答案BC解析该电路中电流表的读数为通过R x的电流的真实值，电压表的读数为R x两端的电压与电流表的分压之和，大于R x两端的真实电压，根据欧姆定律知，R x的测量值大于真实值，C 对，D错．该电路中，R x的测量值实际上为R测＝R x＋R A，故电流表的内阻越小，测量越精确，A错，B对.考点一电表的改装1．(多选)关于将表头G改装成大量程电流表或电压表，下列说法正确的是()A．改装成电压表时应给表头串联一个阻值较大的电阻B．改装成电流表时应给表头并联一个阻值较小的电阻C．改装后表头G的自身电阻会发生变化D．改装后表头G本身的参量均不会发生变化答案ABD解析把表头G改装成电压表时应给表头串联一个阻值较大的电阻，选项A正确；改装成电流表时应给表头并联一个阻值较小的电阻，选项B正确；改装后表头G本身的参量均不会发生变化，选项C错误，D正确．2．(2018·山西大同高一中期末)一个电流表的满偏电流I g＝1 mA，内阻为500 Ω，要把它改装成一个量程为10 V的电压表，则应在电流表上()A．串联一个10 kΩ的电阻B ．并联一个10 kΩ的电阻C ．串联一个9.5 kΩ的电阻D ．并联一个9.5 kΩ的电阻 答案 C解析 把电流表改装成电压表，需要串联一个分压电阻，根据欧姆定律可得串联电阻阻值：R ＝U I g －R g ＝100.001Ω－500 Ω＝9 500 Ω＝9.5 kΩ.3．(2018·马鞍山第二中学期末)磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G 的内阻R g ＝30 Ω，满偏电流I g ＝5 mA ，要将它改装为量程为0～3 A 的电流表，所做的操作是( ) A ．串联一个570 Ω的电阻 B ．并联一个570 Ω的电阻 C ．串联一个0.05 Ω的电阻 D ．并联一个0.05 Ω的电阻 答案 D解析 改装成电流表是要扩大电流表的量程，利用并联电路的分流原理，要并联电阻的阻值为：R 并＝I g R g I －I g ＝5×10－3×303－5×10－3Ω≈0.05 Ω.4．(2018·惠州市期末)如图1所示的甲、乙两个电路，都是由一个灵敏电流计G 和一个电阻箱R 组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )图1A ．G 甲是电流表，R 增大时量程增大B ．G 甲是电压表，R 增大时量程增大C ．G 乙是电流表，R 增大时量程增大D ．G 乙是电压表，R 增大时量程增大 答案 D解析 由题图甲可知，G 甲与R 并联，是电流表，R 增大时，R 分得的电流减小，电流表量程减小，故A 、B 错；由题图乙可知，G 乙与R 串联，是电压表，R 增大时，R 分得的电压增大，电压表量程增大，故C 错，D 对．5．一电压表由电流表G 和电阻R 串联而成．若在使用过程中发现此电压表的读数总比准确值稍小一些，采用下列哪种措施可以改进( ) A ．在R 上串联一个比R 大得多的电阻 B ．在R 上串联一个比R 小得多的电阻 C ．在R 上并联一个比R 小得多的电阻 D ．在R 上并联一个比R 大得多的电阻 答案 D解析 若电压表读数总比准确值稍小一些，说明串联电阻R 稍大些，应在R 上并联一个比R 大得多的电阻．考点二 电流表的内、外接法6．(多选)在图2中，甲、乙两图分别为测灯泡电阻R 的电路图，下列说法正确的是( )图2A ．甲图的接法叫电流表外接法，乙图的接法叫电流表内接法B ．甲中R 测>R 真，乙中R 测<R 真C ．甲中误差由电压表分流引起，为了减小误差，应使R ≪R V ，故此法测较小电阻好D ．乙中误差由电流表分压引起，为了减小误差，应使R ≫R A ，故此法测较大电阻好 答案 ACD解析 题图甲叫作电流表的外接法，题图乙叫作电流表的内接法，A 正确；题图甲由于电压表的分流导致电流的测量值偏大，由R ＝UI 可知，R 测＜R 真，R 越小，电压表分流越小，误差越小，因此这种接法适合测小电阻；题图乙由于电流表的分压，导致电压的测量值偏大，由R ＝UI 得R 测＞R 真，R 越大，电流表的分压越小，误差越小，因此这种接法适用于测大电阻，B 错误，C 、D 正确．7.(多选)用伏安法测未知电阻R x 时，若不知道R x 的大约数值，为了选择正确的电流表接法以减小误差，可将仪器按图3所示接好，只空出电压表的一个接头K ，然后将K 分别与a 、b 接触一下，观察电压表和电流表示数变化情况，则( )图3A ．若电流表示数有显著变化，K 应接aB ．若电流表示数有显著变化，K 应接bC ．若电压表示数有显著变化，K 应接aD ．若电压表示数有显著变化，K 应接b 答案 BC解析 若K 从a 移到b 时，电流表读数有显著变化，说明电压表的分流作用明显，K 应接在b 处，故A 错误，B 正确；若K 从a 移到b 时，电压表读数有显著变化，说明电流表的分压作用明显，K 应接在a 处，故C 正确，D 错误．8．(2019·黄骅中学高二上月考)分别用如图4所示的甲、乙两种电路测量同一未知电阻的阻值，图甲两表的示数分别为3 V 、4 mA ；图乙两表的示数分别为4 V 、3.8 mA ，则待测电阻R x 的真实值( )图4A ．略小于1 kΩB ．略小于750 ΩC ．略大于1 kΩD ．略大于750 Ω答案 D解析 两种电路电压表示数变化明显，说明电流表分压作用大，采用电流表外接法误差较小，即题图甲电路误差小，题图甲R x 的测量值为750 Ω，且其真实值略大于此测量值，D 正确．9．(2018·孝义市高二期末)如图5所示用电压表和电流表测电阻，R x 为待测电阻，如果电压表的读数是3.50 V ，电流表的读数是10.0 mA ，电压表的内阻是1.50 kΩ，电流表的内阻是10 Ω，那么R x 的精确值为( )图5A ．457 ΩB ．350 ΩC ．360 ΩD ．1 200 Ω答案 A解析 通过电压表的电流I V ＝U R V ＝ 3.501.50×103 A ＝73×10－3 A ， 则R x ＝U I Rx ＝ 3.50(10－73)×10－3Ω≈457 Ω，故选A.10．(多选)如图6是两个量程的电压表，当使用A 、B 两个端点时，量程为0～5 V ，当使用A 、C 两个端点时，量程是0～15 V ，已知表头电阻R g ＝300 Ω，满偏电流I g 为1 mA ，则( )图6A ．R 1＝4.7×103 ΩB ．R 1＝5×103 ΩC ．R 2＝1×104 ΩD ．R 2＝1.5×104 Ω答案 AC解析 R 1＝U 1I g －R g ＝51×10－3Ω－300 Ω＝4 700 Ω R 2＝U 2I g －R g －R 1＝151×10－3Ω－300 Ω－4 700 Ω＝1×104 Ω. 11．如图7所示，用相同的灵敏电流计作表头改装成电流表A 和电压表V ，分别将其串联和并联在一起，然后接入电路中．通电后关于指针的偏角情况的叙述正确的是( )图7A ．图甲中电压表的指针偏角与电流表的相等B ．图甲中电压表的指针偏角比电流表的小C ．图乙中电压表的指针偏角与电流表的相等D ．图乙中电压表的指针偏角比电流表的小答案 D解析 题图甲中，由于电流表中的电流计是并联在电路中，电压表中的电流计是串联在电路中，而串联电路的电流相等，由于电流表中的定值电阻分流，通过电流表的电流计中的电流大小小于通过电压表的电流计中的电流大小，所以电压表的指针偏角比电流表的大，A 、B 错误；题图乙中电压表和电流表是并联在一起的，两端的电压是相等的，由于电压表中的定值电阻的分压，电压表中电流计两端的电压小于电流表中电流计两端的电压，所以题图乙中电压表的指针偏角比电流表的小，C 错误，D 正确．12.在如图8所示的电路中，小量程电流表G 的内阻R g ＝100 Ω，满偏电流I g ＝1 mA ，R 1＝900 Ω，R 2＝100999Ω.图8(1)当S 1和S 2均断开时，改装成的表是什么表？量程为多大？(2)当S 1和S 2均闭合时，改装成的表是什么表？量程为多大？答案(1)电压表 1 V(2)电流表 1 A解析(1)S1和S2均断开时，电阻R1与小量程电流表G串联，可组成较大量程的电压表，电压表的内阻R V＝R g＋R1＝1 000 Ω.所以电压表两端的电压最高为：U＝I g R V＝0.001×1 000 V＝1 V.即改装成的电压表的量程为1 V.(2)S1和S2均闭合时，电阻R1被短路，电阻R2与小量程电流表G并联，组成较大量程的电流表．当小量程电流表G满偏时，通过R2的电流为：I R2＝I g R gR2＝0.001×100100999A＝0.999 A，故改装成的电流表的量程为I＝I R2＋I g＝0.999 A＋0.001 A＝1 A.13.(多选)如图9所示电路，将两个相同的电流计分别改装成电流表A1(0～3 A)和电流表A2(0～0.6 A)，把这两个电流表并联接入电路中测量电流．则下列说法中正确的是()图9A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没有满偏，A2的指针已经满偏C．A1的读数为1 A时，A2的读数为0.6 AD．A1的读数为1 A时，干路中的电流为1.2 A答案AD解析电流表是由电流计并联一个电阻改装而成，两电流表并联，所以两表头也并联，通过两表头的电流相等，A1的指针半偏时，A2的指针也半偏，A正确，B错误；电流表A1、A2的内阻之比为1∶5，则电流之比为5∶1，A1的读数为1 A时，A2的读数为0.2 A，干路中的电流为1.2 A，C错误，D正确．。
