液压实验报告

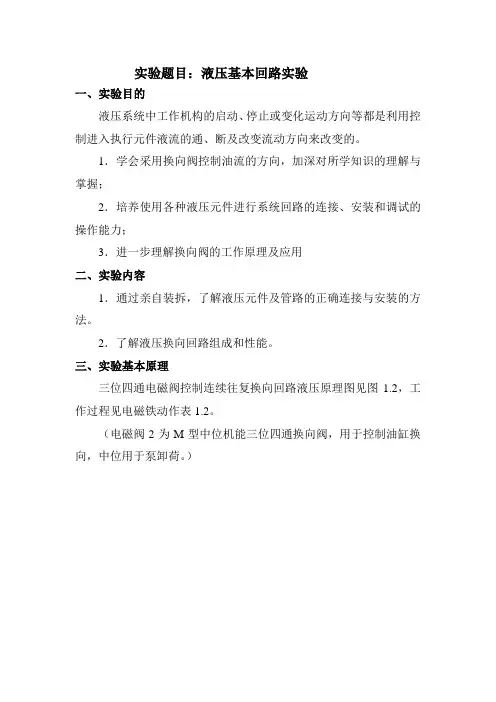

实验题目：液压基本回路实验一、实验目的液压系统中工作机构的启动、停止或变化运动方向等都是利用控制进入执行元件液流的通、断及改变流动方向来改变的。

1．学会采用换向阀控制油流的方向，加深对所学知识的理解与掌握；2．培养使用各种液压元件进行系统回路的连接、安装和调试的操作能力；3．进一步理解换向阀的工作原理及应用二、实验内容1．通过亲自装拆，了解液压元件及管路的正确连接与安装的方法。

2．了解液压换向回路组成和性能。

三、实验基本原理三位四通电磁阀控制连续往复换向回路液压原理图见图1.2，工作过程见电磁铁动作表1.2。

（电磁阀2为M型中位机能三位四通换向阀，用于控制油缸换向，中位用于泵卸荷。

）停止钮停止再前进电磁铁工作表启动钮发讯元件序号动 作电磁铁前进后退图1.2 表1.2液压换向回路的工作原理为：1）按下启动按钮，电磁铁CT1得电时，三位四通M 型换向阀处于左位，泵向液压缸无杆腔进油，活塞向右运动，有杆腔的油回油箱。

2）当活塞杆触头压下行程开关L2后，电磁铁CT2得电，换向阀处于右位，泵向液压缸有杆腔进油，活塞向左运动，无杆腔的油回油箱。

3）当活塞杆触头压下行程开关L1后，电磁铁CT1得电时，三位四通M 型换向阀又处于左位，泵向液压缸无杆腔进油，活塞又向右运动，有杆腔的油回油箱。

4）当三位四通M 型换向阀处于中位时，液压泵出口直通油箱，泵卸荷。

四、实验方法与步骤1．实验方法：本实验在液压实验台上完成。

电气线路与控制按钮均在实验台，操作安全、控制方便。

根据已学的液压回路的基本知识，选用正确的液压元件，在液压实验台上实现系统的卸荷。

2．实验步骤：（1）按照实验回路图的要求，取出要用的液压元件，检查型号是否正确。

（2）将检查完毕性能完好的液压元件安装在实验台面板合理位置。

通过快速接头和液压软管按回路要求连接。

（3）进行电气线路连接，并把行程开关放在适当的位置上。

（4）组装完毕，启动电源开关和油泵开关。

（5）进行液压回路实验，即实现系统的卸荷。

液压性能实验报告液压性能实验报告导言：液压技术是一种利用液体传递能量和控制信号的技术，广泛应用于机械、航空航天、冶金、化工等领域。

为了评估和改善液压系统的性能，进行液压性能实验是必不可少的。

本报告将对液压性能实验进行详细的分析和总结。

一、实验目的液压性能实验的目的是评估液压系统在不同工况下的性能表现，包括流量、压力、温度、效率等指标。

通过实验的数据分析，可以了解系统的工作状态和性能优化的方向。

二、实验装置和方法本次液压性能实验采用了一套标准的液压系统装置，包括液压泵、液压缸、液压阀等。

实验过程中，通过调整液压阀的开度和控制信号，改变液压系统的工作状态，然后记录相应的数据。

三、实验内容和结果分析1. 流量测试在不同液压泵转速和阀门开度下，测量液压系统的流量。

实验结果显示，随着泵转速的增加，流量也随之增加；而随着阀门开度的增加，流量也呈线性增长。

这表明液压泵和阀门的调节对系统流量有重要影响。

2. 压力测试在不同负载下，测量液压系统的压力。

实验结果显示，随着负载的增加，系统压力也相应增加。

这表明液压系统能够根据负载的变化自动调节压力，保持系统的稳定性。

3. 温度测试在连续工作一段时间后，测量液压系统的温度。

实验结果显示，随着工作时间的增加，液压系统的温度也逐渐上升。

这表明液压系统在工作过程中会产生一定的热量，需要注意散热和冷却措施，以保持系统的正常运行。

4. 效率测试通过测量液压系统的输入功率和输出功率，计算系统的效率。

实验结果显示，系统的效率在不同工况下有所变化，但整体表现良好。

这表明液压系统能够高效地将输入能量转化为输出能量，具有较高的能量利用率。

四、实验结论通过对液压性能实验的分析和总结，可以得出以下结论：1. 液压泵和阀门的调节对系统流量有重要影响；2. 液压系统能够根据负载的变化自动调节压力，保持系统的稳定性；3. 液压系统在工作过程中会产生一定的热量，需要注意散热和冷却措施；4. 液压系统能够高效地将输入能量转化为输出能量，具有较高的能量利用率。

桂林电子科技大学实验一实验报告一、液压泵拆装（一）实验目的液压动力元件——液压泵是液压系统的重要组成部分，通过对液压泵的拆装实训以达到下列目的：1、进一步理解常用液压泵的结构组成及工作原理。

2、掌握的正确拆卸、装配及安装连接方法。

3、掌握常用液压泵维修的基本方法。

（二）实验用液压泵、工具及辅料1、实验用液压泵：齿轮泵2 台、叶片泵2 台、轴向柱塞泵 1 台。

2、工具：内六方扳手2 套、固定扳手、螺丝刀、卡簧钳等。

3、辅料：铜棒、棉纱、煤油等。

（三）实验要求1、实习前认真预习，搞清楚相关液压泵的工作原理，对其结构组成有一个基本的认识。

2、针对不同的液压元件，利用相应工具，严格按照其拆卸、装配步骤进行，严禁违反操作规程进行私自拆卸、装配。

3、实习中弄清楚常用液压泵的结构组成、工作原理及主要零件、组件特殊结构的作用。

（四）实训内容及注意事项在实习老师的指导下，拆解各类液压泵，观察、了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按照规定的步骤装配各类液压泵。

1、齿轮泵型号：CB－B 型齿轮泵。

结构：泵结构见图1-1 及图1-2。

①工作原理在吸油腔，轮齿在啮合点相互从对方齿谷中退出，密封工作空间的有效容积不断增大，完成吸油过程。

在排油腔，轮齿在啮合点相互进入对方齿谷中，密封工作空间的有效容积不断减小，实现排油过程。

②拆装步骤1、拆解齿轮泵时，先用内六方扳手在对称位置松开6个紧固螺栓，之后取掉螺栓，取掉定位销，掀去前泵盖4，观察卸荷槽、吸油腔、压油腔等结构，弄清楚其作用，并分析工作原理。

2、从泵体中取出主动齿轮及轴、从动齿轮及轴。

3、分解端盖与轴承、齿轮与轴、端盖与油封。

4、装配步骤与拆卸步骤相反。

③拆装注意事项1、拆装中应用铜棒敲打零部件，以免损坏零部件和轴承。

2、拆卸过程中，遇到元件卡住的情况时，不要乱敲硬砸，请指导老师来解决。

3、装配时，遵循先拆的部件后安装，后拆的零部件先安装的原则，正确合理的安装，脏的零部件应用煤油清洗后才可安装，安装完毕后应使泵转动灵活平稳，没有阻滞、卡死现象。

液压回路实验报告液压回路实验报告引言：液压回路是一种广泛应用于工业领域的控制系统，通过液体介质传递能量来实现机械设备的运动控制。

本次实验旨在通过搭建液压回路模型，研究其工作原理和性能特点，并对回路中的关键元件进行实验分析。

实验设备与方法：本次实验所使用的液压回路模型包括液压泵、液压缸、液压阀等关键元件。

实验过程中，我们首先安装并连接好各个元件，然后通过控制阀门的开闭来控制液压泵的工作以及液压缸的运动。

通过改变阀门的开启程度和泵的转速，我们可以观察到液压回路的不同工作状态，进而研究其性能特点。

实验结果与分析：在实验过程中，我们观察到了液压回路的几种典型工作状态，并对其进行了详细的分析。

1. 正常工作状态：当液压泵正常工作时，液压回路中的液体能够顺利地从泵中被抽出，并通过液压阀进入到液压缸中。

在这种状态下，液压缸能够顺利地实现运动控制，实现对机械设备的操作。

我们观察到，液压回路在正常工作状态下具有较高的工作效率和较稳定的运动性能。

2. 泵压过高状态：在实验过程中，当我们调整液压泵的转速过高时，泵的输出压力会超过液压回路的承受范围，导致回路中的元件发生破裂或泄漏。

这种状态下，液压回路的工作效果明显下降，甚至无法正常工作。

因此，在实际应用中，我们需要合理控制液压泵的转速，以确保液压回路的正常运行。

3. 阀门控制不当状态：液压回路中的阀门起到了控制液体流动方向和流量的重要作用。

在实验中，我们发现当阀门控制不当时，液压回路无法正常工作。

例如，当我们将阀门完全关闭时，液压泵无法将液体送入液压缸，导致液压缸无法运动。

而当阀门完全打开时，液压泵的输出流量过大，超过了液压回路的承受范围，同样会导致回路中的元件损坏。

因此，合理调节阀门的开闭程度对于液压回路的正常工作至关重要。

结论：通过本次实验，我们深入了解了液压回路的工作原理和性能特点。

液压回路作为一种广泛应用于工业领域的控制系统，具有工作效率高、运动平稳等优点。

然而，在实际应用中，我们需要注意合理控制液压泵的转速和阀门的开闭程度，以确保液压回路的正常工作。

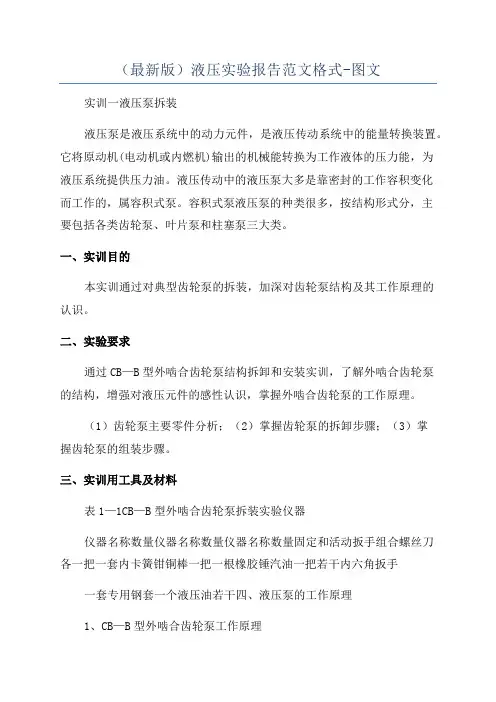

（最新版）液压实验报告范文格式-图文实训一液压泵拆装液压泵是液压系统中的动力元件，是液压传动系统中的能量转换装置。

它将原动机(电动机或内燃机)输出的机械能转换为工作液体的压力能，为液压系统提供压力油。

液压传动中的液压泵大多是靠密封的工作容积变化而工作的，属容积式泵。

容积式泵液压泵的种类很多，按结构形式分，主要包括各类齿轮泵、叶片泵和柱塞泵三大类。

一、实训目的本实训通过对典型齿轮泵的拆装，加深对齿轮泵结构及其工作原理的认识。

二、实验要求通过CB—B型外啮合齿轮泵结构拆卸和安装实训，了解外啮合齿轮泵的结构，增强对液压元件的感性认识，掌握外啮合齿轮泵的工作原理。

（1）齿轮泵主要零件分析；（2）掌握齿轮泵的拆卸步骤；（3）掌握齿轮泵的组装步骤。

三、实训用工具及材料表1—1CB—B型外啮合齿轮泵拆装实验仪器仪器名称数量仪器名称数量仪器名称数量固定和活动扳手组合螺丝刀各一把一套内卡簧钳铜棒一把一根橡胶锤汽油一把若干内六角扳手一套专用钢套一个液压油若干四、液压泵的工作原理1、CB—B型外啮合齿轮泵工作原理CB—B型外啮合齿轮泵是一种常见的齿轮泵．属于分离三片式结构，结构图如图1所示。

当泵的主动齿轮按顺时针方向旋转时，齿轮泵右侧(吸油腔)的齿轮脱开啮合，齿轮的轮齿退出齿间，使密封容积增大，形成局部真空，这时油箱中的油液在外界大气压的作用下，经吸油管路、吸油腔进入齿间。

随着齿轮的旋转．吸入齿间的油液被带到另一侧，进入压油腔。

当轮齿进入啮合时．使密封容积逐渐减小，齿轮齿间部分的油液被挤出，形成了齿轮泵的压油过程。

齿轮啮合时齿向接触线把吸油腔和压油腔分开，起配油作用。

当齿轮泵的主动齿轮由电动机带动不断旋转时，轮齿脱开啮合的一侧，由于密封容积变大则不断从油箱吸油，使齿轮进入啮合的一侧，由于密封容积减小则不断地排油。

2、cy14—1型轴向柱塞泵工作原理（结构见课本图）当油泵的输入轴通过电机带动旋转时，缸体随之旋转，由于装在缸体中的柱塞的球头部分上的滑靴被回程盘压向斜盘，因此柱塞将随着斜盘的斜面在缸体中作往复运动。

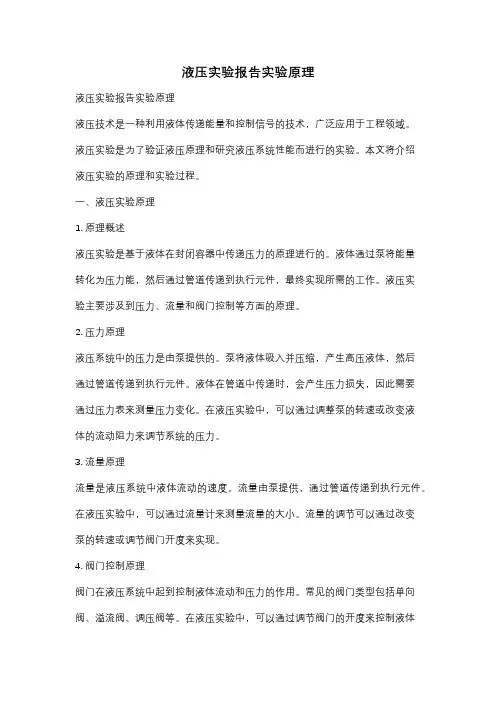

液压实验报告实验原理液压实验报告实验原理液压技术是一种利用液体传递能量和控制信号的技术，广泛应用于工程领域。

液压实验是为了验证液压原理和研究液压系统性能而进行的实验。

本文将介绍液压实验的原理和实验过程。

一、液压实验原理1. 原理概述液压实验是基于液体在封闭容器中传递压力的原理进行的。

液体通过泵将能量转化为压力能，然后通过管道传递到执行元件，最终实现所需的工作。

液压实验主要涉及到压力、流量和阀门控制等方面的原理。

2. 压力原理液压系统中的压力是由泵提供的。

泵将液体吸入并压缩，产生高压液体，然后通过管道传递到执行元件。

液体在管道中传递时，会产生压力损失，因此需要通过压力表来测量压力变化。

在液压实验中，可以通过调整泵的转速或改变液体的流动阻力来调节系统的压力。

3. 流量原理流量是液压系统中液体流动的速度。

流量由泵提供，通过管道传递到执行元件。

在液压实验中，可以通过流量计来测量流量的大小。

流量的调节可以通过改变泵的转速或调节阀门开度来实现。

4. 阀门控制原理阀门在液压系统中起到控制液体流动和压力的作用。

常见的阀门类型包括单向阀、溢流阀、调压阀等。

在液压实验中，可以通过调节阀门的开度来控制液体的流动和压力。

阀门的调节可以通过手动操作或电气控制来实现。

二、液压实验过程1. 实验准备在进行液压实验之前，需要做好实验准备工作。

首先，检查液压系统的各个部件是否正常工作，包括泵、管道、执行元件和阀门等。

然后，准备好所需的实验设备和材料，如压力表、流量计、液压油等。

2. 实验目标确定实验的目标和要求。

例如，验证某种液压元件的性能，研究液压系统的压力和流量变化规律等。

根据实验目标，设计实验方案和实验步骤。

3. 实验操作按照实验方案和实验步骤进行实验操作。

首先，启动泵，使液体流动起来。

然后，通过调节阀门的开度来控制液体的流动和压力。

在实验过程中，记录实验数据，如压力变化曲线、流量变化曲线等。

4. 实验结果分析根据实验数据，进行结果分析和讨论。

液压泵性能实验报告一、实验目的。

本实验旨在通过对液压泵性能的测试，掌握液压泵的工作原理和性能参数，为液压系统的设计和维护提供依据。

二、实验原理。

液压泵是液压系统的动力源，其主要功能是将机械能转换为流体动能，为液压系统提供所需的压力和流量。

液压泵的性能参数包括排量、压力、效率等，这些参数直接影响着液压系统的工作性能。

三、实验内容。

1. 流量测试，通过流量计测量液压泵的输出流量，了解泵的排量。

2. 压力测试，利用压力表测试液压泵的输出压力，掌握泵的最大工作压力。

3. 效率测试，通过测量泵的输入功率和输出功率，计算液压泵的效率。

四、实验装置。

1. 液压泵。

2. 流量计。

3. 压力表。

4. 功率表。

五、实验步骤。

1. 将液压泵与流量计、压力表、功率表连接好。

2. 启动液压泵，记录流量计的读数，并计算出液压泵的排量。

3. 调节液压泵的工作压力，利用压力表测量泵的输出压力。

4. 测量液压泵的输入功率和输出功率，计算出泵的效率。

六、实验数据。

1. 流量测试结果，液压泵排量为XX L/min。

2. 压力测试结果，液压泵最大工作压力为XX MPa。

3. 效率测试结果，液压泵的效率为XX%。

七、实验分析。

根据实验数据分析，液压泵的性能参数符合设计要求，流量、压力和效率均在合理范围内，说明液压泵的工作性能良好。

八、实验结论。

通过本次实验，我们对液压泵的性能有了更深入的了解，掌握了液压泵的排量、工作压力和效率等重要参数，为液压系统的设计和维护提供了参考依据。

九、实验注意事项。

1. 实验过程中要严格按照操作规程进行，确保安全。

2. 实验结束后要做好设备的清洁和保养工作，确保设备的正常使用。

十、参考文献。

[1] 《液压传动与控制》。

[2] 《液压与气动技术》。

十一、致谢。

感谢实验室的老师和同学们在实验过程中的帮助和支持。

以上为液压泵性能实验报告，希望对大家有所帮助。

液压泵实验报告
03120 瓦里克
2010-7-1
一、实验名称: 液压泵性能试验
1.实验目的:
2.通过实验, 理解并掌握液压泵的主要技术指标；
通过实验, 学会小功率液压泵性能的测试方法。

实验设备及实验系统原理图:
该实验在液压泵性能实验台上进行, 主要实验设备及元件包括交流电机、变频器、齿轮泵、溢流阀、油箱、滤油器、流量计、转速传感器、压力表等。

原理图见附图一。

1.实验步骤:
二、排量测定: 调定驱动电机转速一定, 使泵的输入转速保持稳定,
测定排出固定液体体积所用的时间, 进而计算出流量和排量。

压力流量特性：保持泵的输入转速不变, 调节出口压力, 测定排出固定液体体积所用的时间, 进而计算出流量。

去规定出口压力下数值, 计算泵的容积效率。

实验数据及结果:
实验原始数据见附表一、二, 整理曲线见附图二。

实验小组人员:
吴、谢、瓦里克。

附表1:
液压泵型号: GPC4-20-130R 额定工作压力: 25 MPa 额定转速: 3300 r/min
测得泵的排量: 20.41 mL/r
附表2:
液压泵流量—压力特性实验数据记录表:
7 2300 4.0 10 17.75 33.80
泵在该转速及 3.5 MPa 出口压力的工况下, 其容积效率为76.3 % 。

附图1:
附图2:。

(五) 实验四变量叶片泵静、动态特性实验一、概述液压泵为液压系统的动力元件，使电机产生的机械能转换为油泵的压力能，输出压力－流量。

限压式变量叶片泵，当系统压力达到限定压力后，便自动减少液压泵的输出流量。

该类液压泵的q—p（流量—压力）特性曲线如图5-1所示，调节液压泵的限压弹簧的压缩量，可调节液压泵拐点的压力Pb的大小，就可改变液压泵的最大供油压力，调节液压泵的限位块位置螺钉，可改变液压泵的最大输出流量。

二、实验目的1、测量限压式变量叶片泵的静态特性：(1)流量—压力特性曲线（如图5-1）(2)液压泵拐点压力90%前的容积效率及液压泵的总效率；2、测量叶片泵的动态特性：记录液压泵突然升压和卸荷时的压力变化情况（如图5-2），从而确定压力超调量P，升压时间t1及卸荷时间t2。

三、实验装置参阅图1-1，选择液压模块A、C、D组成叶片泵实验台液压系统。

节流阀A3调外负载大小，输出流量由流量计10测试。

四、实验步骤1、静态试验：关闭节流阀A3，将溢流阀1调至6.3 MPa作安全阀，在节流阀A3加载和卸荷下逐点记录压力p、流量q，输出功率P以及泵的外泄漏量qx，作出q—p特性曲线，记录并计算各不同压力点的功率，总功率，液压泵的拐点处90%压力前的各点容积效率。

2、将实验数据输入计算机相应表格中，由计算机显示及打印流量—压力，功率—压力，液压泵效率—压力特性曲线或将实验数据填入下表通过计算绘制相应的曲线。

3、压力动态响应试验：(1) 将节流阀A3调节到一定的开度与压力；(2) 按电磁铁AD1的得电按钮，使系统突然加载；系统的压力波形由压力传感器5和功率放大等单元转换成电压波形，由计算机记录与绘制动态压力上升响应曲线。

(3) 按AD1复位按钮，使系统突然卸荷，系统的压力波形由压力传感器5和功率放大等单元转换成电压波形，由计算机记录与绘制动态压力卸荷响应曲线。

五、数据测试1、压力P ：用压力表P1和压力传感器5测量；2、流量q ：采用安置在实验台面板上的椭圆齿轮流量计10和秒表测量（流量计指针每转一圈为10升）或流量数显表读出；3、外泄漏量qx ：用秒表测tx 时间内小量杯11的容积（AD3得电）；4、输入功率P ：用功率表测量电机输入功率P1（安置在实验台面板上）。

液压系统实验报告液压系统实验报告引言：液压系统是一种利用液体传递能量的技术，广泛应用于工业、农业、航空航天等领域。

本次实验旨在通过搭建液压系统并进行实际操作，深入了解其工作原理和性能特点。

一、实验设备及原理1. 实验设备：本次实验所使用的液压系统主要包括液压泵、液压缸、液压阀、油箱和连接管路等。

其中，液压泵负责将机械能转化为液压能，液压缸则利用液压能产生力和运动。

2. 实验原理：液压系统的工作原理基于压力传递和流体力学定律。

当液压泵工作时，产生的高压液体通过管路传递至液压缸，使活塞产生运动。

液体的流动速度和压力可通过调节液压阀来控制。

二、实验过程1. 搭建液压系统：首先，将液压泵与油箱连接，并确保油箱内有足够的液体。

然后，通过连接管路将液压泵与液压缸相连接。

在连接过程中，要注意密封性，防止液体泄漏。

2. 进行实际操作：将液压泵启动，观察液压缸的运动情况。

可以通过调节液压阀来控制液压泵的输出压力和流量，从而控制液压缸的速度和力的大小。

三、实验结果与分析通过实验观察和数据记录，我们可以得出以下结论：1. 液压系统具有较大的输出力和稳定的运动性能。

通过调节液压阀，可以实现不同速度和力的控制，适用于各种工况需求。

2. 液压系统的能耗较低。

由于液体的不可压缩性，液压系统在传递能量时能够保持较高的效率，减少能量损耗。

3. 液压系统的维护成本较高。

液压系统中的液压油需要定期更换和维护，同时需要保持管路的密封性，以防止液体泄漏。

四、实验总结通过本次实验，我们对液压系统的工作原理和性能特点有了更深入的了解。

液压系统作为一种高效、稳定的能量传递方式，在工业领域具有广泛的应用前景。

然而，液压系统的维护成本较高，需要定期检查和维护，以确保其正常运行。

总之，液压系统的实验为我们提供了实践操作的机会，加深了对其原理和特点的理解。

通过进一步研究和探索，液压技术有望在各个领域发挥更大的作用，为工业自动化和能源传递提供可靠的解决方案。
