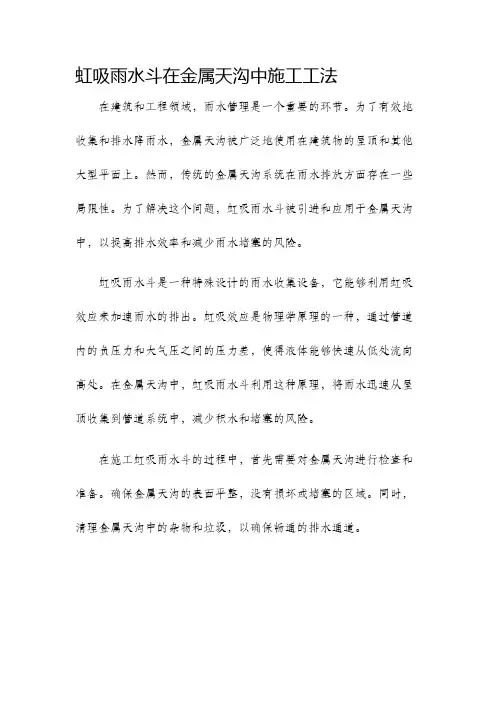

虹吸雨水斗在金属天沟中施工工法

虹吸雨水斗在金属天沟中施工工法在建筑和工程领域，雨水管理是一个重要的环节。

为了有效地收集和排水降雨水，金属天沟被广泛地使用在建筑物的屋顶和其他大型平面上。

然而，传统的金属天沟系统在雨水排放方面存在一些局限性。

为了解决这个问题，虹吸雨水斗被引进和应用于金属天沟中，以提高排水效率和减少雨水堵塞的风险。

虹吸雨水斗是一种特殊设计的雨水收集设备，它能够利用虹吸效应来加速雨水的排出。

虹吸效应是物理学原理的一种，通过管道内的负压力和大气压之间的压力差，使得液体能够快速从低处流向高处。

在金属天沟中，虹吸雨水斗利用这种原理，将雨水迅速从屋顶收集到管道系统中，减少积水和堵塞的风险。

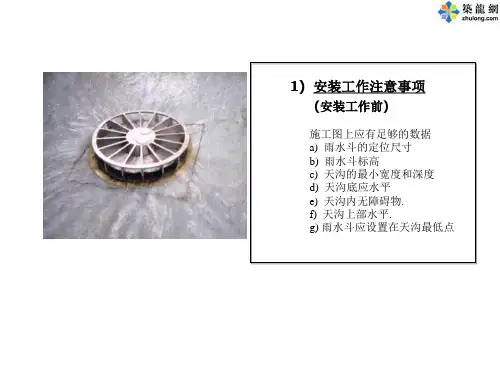

在施工虹吸雨水斗的过程中，首先需要对金属天沟进行检查和准备。

确保金属天沟的表面平整，没有损坏或堵塞的区域。

同时，清理金属天沟中的杂物和垃圾，以确保畅通的排水通道。

接下来，测量和标记虹吸雨水斗的位置和尺寸。

根据实际情况和需求，确定虹吸雨水斗的数量和布局。

确保虹吸雨水斗的位置与金属天沟的坡度和排水方向相匹配，以保证有效的雨水收集和排放。

然后，根据标记的位置，将虹吸雨水斗按照设计要求进行安装。

首先，将虹吸雨水斗的进水口连接到金属天沟中，确保连接紧密，无漏水现象。

然后，将虹吸雨水斗的出水口连接到下水道或排水系统中，确保雨水能够顺利流入排水系统。

完成虹吸雨水斗的安装后，进行测试和调整。

确保虹吸雨水斗的工作正常，没有堵塞和渗漏的情况。

检查与虹吸雨水斗相连的金属天沟区域，确保排水通畅，没有积水和堵塞的情况。

虹吸雨水斗在金属天沟中的施工工法具有许多优点。

首先，它能够提高雨水的收集效率，减少积水和水域污染的风险。

其次，虹吸雨水斗的安装和维护相对简单，无需复杂的设备和技术。

此外，虹吸雨水斗还能够减少雨水堵塞和管道损坏的风险，延长金属天沟的使用寿命。

总结而言，虹吸雨水斗在金属天沟中的施工工法通过利用虹吸效应，提高了雨水的收集效率和排水能力。

它在雨水管理方面具有重要的作用，有效地解决了传统金属天沟系统的一些问题。

（虹吸）流雨水排水系统施工技术一：虹吸雨水系统概况本工程裙房屋面部分采用压力（虹吸）流雨水排水系统，雨水管道系统的设计重现期取10年，雨水管道系统与溢流设施的总排水能力按不小于50年重现期的雨水量进行设计；裙房屋面共分为4个汇水区域，共设计有7组雨水排水系统，沿排水立管至地下一层排至室外雨水检查井；虹吸雨水斗采用钢屋面天沟专用B 型不锈钢虹吸雨水斗，氩弧焊连接；雨水管道选用内涂塑焊接钢管，沟槽连接。

二、特点、难点分析及主要施工方法2.1 金属天沟开孔金属天沟开孔洞为圆形，其开洞尺寸规定如下：因天沟金属板厚度较薄，使用普通电焊切割将导致天沟金属板变形，从而改变天沟坡度，影响排水。

且天沟内空间狭小，对操作工具尺寸大小及操作人员水平都有一定限制及要求，另外开孔尺寸要求为圆形，误差允许范围也较小，故选用手锯切割方式，操作灵活，且作业产生温度较低不会使天沟金属板变形。

2.2 雨水斗安装：本工程设计采用的B型雨水斗，专用于金属屋面天沟里，雨水斗与金属天沟连接方式为氩弧焊接（组图1）与以往普通虹吸雨水斗压环连接方式不同（组图2）；焊接连接方式使用寿命长，连接自然，排水效果也会更好。

2.2．1要点及难点阐述：1、不锈钢金属天沟板以及不锈钢雨水斗擘厚都较薄，与普通不锈钢板尺寸相差悬殊，因较薄钢板容易变形，且天沟操作空间小，焊口尺寸要求精度又较高，故在焊接过程实现很好的融合和规范的连接存在一定难度。

2、不锈钢的导热性差，使钢板容易塌陷，出现漏焊、不完全焊以及焊漏现象。

3、钨极氩弧焊接是一种明弧焊，电弧稳定，热量比较集中，在惰性气体保护下．焊接熔池纯净，焊缝质量较好。

但是在焊接不锈钢．特别是奥氏体不锈钢时，焊缝背面需要进行保护，否则将产生严重的氧化，影响焊缝成形和焊缝质量。

为此需采取如下焊接工艺措施。

1)、焊接接头采用插入式组对，可增加钢板的厚度，采用角焊缝接头形式。

2)、为防止钢板的塌陷，并使焊缝背面得到保护，采用分段断续焊接．同时要及时进行水冷。

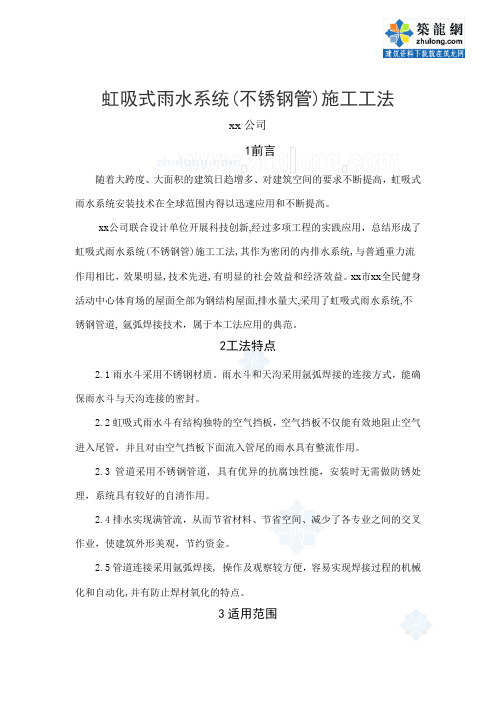

虹吸式雨水系统(不锈钢管)施工工法xx公司1前言随着大跨度、大面积的建筑日趋增多、对建筑空间的要求不断提高，虹吸式雨水系统安装技术在全球范围内得以迅速应用和不断提高。

xx公司联合设计单位开展科技创新,经过多项工程的实践应用，总结形成了虹吸式雨水系统(不锈钢管)施工工法,其作为密闭的内排水系统,与普通重力流作用相比，效果明显,技术先进,有明显的社会效益和经济效益。

xx市xx全民健身活动中心体育场的屋面全部为钢结构屋面,排水量大,采用了虹吸式雨水系统,不锈钢管道,氩弧焊接技术，属于本工法应用的典范。

2工法特点2.1雨水斗采用不锈钢材质。

雨水斗和天沟采用氩弧焊接的连接方式，能确保雨水斗与天沟连接的密封。

2.2虹吸式雨水斗有结构独特的空气挡板，空气挡板不仅能有效地阻止空气进入尾管，并且对由空气挡板下面流入管尾的雨水具有整流作用。

2.3管道采用不锈钢管道, 具有优异的抗腐蚀性能，安装时无需做防锈处理，系统具有较好的自清作用。

2.4排水实现满管流，从而节省材料、节省空间、减少了各专业之间的交叉作业，使建筑外形美观，节约资金。

2.5管道连接采用氩弧焊接,操作及观察较方便，容易实现焊接过程的机械化和自动化,并有防止焊材氧化的特点。

3适用范围适用于大面积、大跨度屋面的排水。

4工作原理虹吸式雨水系统依靠虹吸式的雨水斗在天沟水深达到一定的深度时实现气水分离，利用建筑物的高度和雨水所具有的势能，在雨水连续流经雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内形成最大负压。

从而进入虹吸状态，整个管道呈现满流，实现其迅速、高效的排水功能。

该系统一般由虹吸式雨水斗、管材(悬吊管、立管、排出管)、管件、固定件组成。

5施工工艺流程及操作要点5.1 工艺流程图图5.1-1虹吸雨水系统工艺流程图5.2 操作要点 5.2.1 套管安装钢套管：根据所穿建筑物的厚度及管径尺寸确定套管规格、长度，下料后套管内刷防锈漆一道，用于穿楼板套管应在适当部位焊好铁架。

虹吸雨水排放系统施工工法前言八十年代末到九十年代初，压力流雨水斗、屋面雨水排水系统研究开发成功，近几年压力流雨水的以较快的速度增长，并在各大城市得以安装使用。

虹吸式雨水系统是当今国际上较为先进的屋面雨水排放系统，广泛的应用于大型厂房、展览馆、机场、运动场、高层裙房等跨度大、结构复杂的屋面。

由于目前的设计更多地考虑建筑物外表的美观、施工简便、增加建筑物的使用面积及使用寿命等因素，传统的重力式雨水系统越来越显得捉襟见肘，满足不了日益进步的设计概念；而取而代之的虹吸式雨水系统，它不仅能解决一些传统重力式雨水系统无法做到的设计难点，而且在节省管材和施工量上，有着传统系统无法比拟的优点。

1、特点1.1设计特点1.1.1 虹吸式屋面雨水排放系统排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度敷设。

同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。

而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于0.005。

1.1.2 虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，就是说排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。

1.1.3 虹吸排水系统其实质是一种多斗压力流雨水排水系统。

因此埋地管相对重力式排水系统要明显减少。

1.2施工特点：1.2.1 采用虹吸式雨水系统，立管数量少、土方开挖少，大大减少工程量，缩短工期。

1.2.2虹吸式雨水斗，优异的防腐性能、安装时无需做防腐处理，采用独特机械固定方式（类似法兰结构），能彻底解决雨水口的密封问题，屋面预留孔洞小，安装、维护便捷。

1.2.3 由于高密度聚乙烯(HDPE)管具有成本低、质量轻、安装方便等特性，虹吸式雨水系统管道通常采用高密度聚乙烯(HDPE)管,采用高密度聚乙烯（HDPE）管，管道安装快速、需要较少的固定点、无热膨胀、无伸缩节要求、更适合预制安装。

虹吸雨水金属屋面施工方案(新)咱们得明确，虹吸雨水金属屋面施工，这事儿听起来就挺高大上，但其实也就那么回事儿。

下面，我就以我10年的方案写作经验，给大家详细说说这个施工方案。

一、施工前准备1.材料准备：选用优质的金属板材，确保其厚度、硬度和耐腐蚀性。

同时，准备好相关的防水材料、密封胶、螺丝等配件。

2.施工工具：准备好电钻、扳手、螺丝刀、切割机等工具。

3.人员准备：组建一支专业的施工队伍，确保每个成员都具备相应的技能和经验。

4.安全措施：施工前，对所有施工人员进行安全培训，确保他们了解施工过程中的安全注意事项。

二、施工流程1.屋面清理：在施工前，要将屋面清理干净，确保无杂物、油污等。

2.放线定位：根据屋面尺寸，准确放出金属板材的安装位置。

3.安装金属板材：将金属板材按照放线位置依次安装，注意板材之间的搭接长度，确保密封性。

4.固定金属板材：使用螺丝将金属板材固定在屋面上，注意螺丝的间距和深度。

5.安装虹吸雨水系统：在金属板材上安装虹吸雨水系统，包括雨水斗、管道、阀门等。

6.系统调试：安装完成后，对虹吸雨水系统进行调试，确保其正常运行。

7.防水处理：在金属板材和虹吸雨水系统之间进行防水处理，确保屋面不渗水。

8.施工收尾：清理施工现场，确保无遗漏。

三、施工注意事项1.严格遵循施工流程，确保施工质量。

2.施工过程中，注意安全防护，避免发生安全事故。

3.遇到特殊情况，如屋面坡度较大、屋面结构复杂等，要及时调整施工方案。

4.选用优质的材料，确保屋面系统的稳定性和耐久性。

5.施工过程中，加强与客户的沟通，确保施工进度和效果符合客户要求。

四、施工验收1.材料验收：检查金属板材、防水材料等是否符合设计要求。

2.施工质量验收：检查金属板材安装是否牢固、虹吸雨水系统是否正常运行、防水处理是否到位等。

3.安全验收：检查施工现场是否符合安全要求，如施工人员的安全防护措施、施工工具的完好性等。

4.客户验收：与客户沟通，了解施工效果是否符合客户要求。

屋面雨水排水采用虹吸内排水系统施工方案聚氨酯车间屋面上共有10个虹吸排水系统，其中标高9.4m屋顶（门式钢架屋顶）上有6个虹吸雨水系统，标高30m（六层）屋顶上有4个虹吸雨水系统。

虹吸系统各部件主要包括：雨水斗、管材及管件、悬吊系统、紧固系统等。

其中雨水斗布置在屋面的天沟内，雨水斗采用不锈钢材质制造，雨水斗下方自带的连接短管为HDPE材料；虹吸雨水排水系统采用高密度聚乙烯（HDPE）排水管，采用热熔连接，管材与管件采用热熔对焊接，管道与雨水斗之间采用热熔连接；De200以下管道的水平悬吊系统采用30*30mm优质镀锌方钢，其余采用30*30mm优质C型钢，每隔5m或方钢断开处设置锚固管卡雨水悬吊管及二次悬吊系统安装图1、工艺流程2、主要施工方法2.1、雨水斗安装要求2.1.1、设于钢筋混凝土屋面上，檐沟或天沟内的雨水斗应按雨水斗制造厂的要求预留洞。

2.1.2、设于钢屋面，天沟或檐沟内的雨水斗，可在预制厂预留洞或在安装现场开洞安装。

2.1.3、钢制雨水斗与钢屋面，天沟或檐沟采用焊接连接时，焊缝应光滑平整，不允许出现断焊现象，表面不应有焊渣，焊疤。

2.1.4、雨水斗安装时使用的密闭膏应为优质产品，并与屋面防水材质相融。

2.1.5、多个雨水斗的排水系统，雨水斗应接在悬吊管上，不可直接与主管相连。

雨水斗宜在主管两侧均匀布置。

同一排水悬吊管上的多个雨水斗宜布置在同一水平面上。

2.1.6雨水不锈钢底座安装⑴屋面土建施工时，开始安装不锈钢底座。

⑵根据结构板厚度检查底板安装高度，确保底板面与结构楼板面标高一致或最多低于结构楼板面标高5mm。

⑶确保底座面水平，固定底座，确保土建封堵孔洞时不发生偏移。

⑷安装临时封堵，用螺栓固定，确保混凝土砂浆不能进入雨水口以及将来屋面垃圾不能进入雨水口。

⑸通知土建进行孔洞封堵，注意检查防水卷材不要超过底座排水喇叭口外缘。

⑹当找平层施工开始时，跟进并配合土建，要求找平层找坡至夹圈外缘。

第一套方案一、施工准备工作1.准备屋面虹吸式雨水排水系统全部材料(包括：管道、管配件、雨水斗等)，到场后报请甲方和监理单位检验，入库分类存放备用。

2.会同设计院、甲方、监理进行图纸会审，解决存在的问题。

3.配合屋面安装施工单位按照图纸设计位置在屋面上预留安装雨水斗所需孔洞，孔洞规格尺寸和位置误差应符合规范要求。

4.做好与其它相关专业的协调工作。

二、施工劳动力计划安排及进度部署1、劳动力计划表单位：人3、根据本工程各项工作进度计划，施工工期定为20日历天。

三、拟投入的主要施工机械设备表四、与其它专业的协调配合1、积极配合屋面施工单位施工，在保证屋面防水的前提下，作好屋面雨水斗的安装，贯彻“防排结合”的理念。

2、召开工程例会，及时解决虹吸排水工程在安装过程中与水、电、暖通等其它安装专业交叉作业时发生的问题。

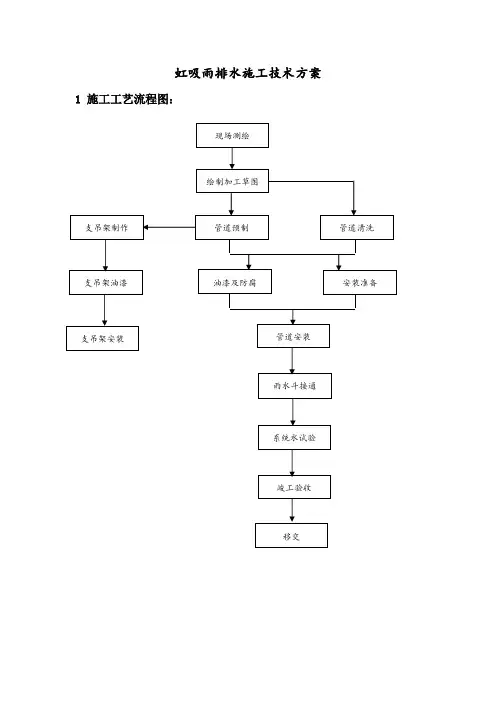

五、工程施工技术方案1、工艺流程和技术措施1.1系统安装工艺流程1.2技术措施1、管道安装部分应做好以下工作：①、熟悉施工图纸和施工现场。

②、按图纸设计的要求，密切配合施工总进度要求，理顺施工程序和系统要求。

③、管道支架在加工场地预制，支架上的孔眼要用台钻,经涂刷防锈漆后方能安装。

④、按先装大管径干管、立管，后装小管径支管的原则。

⑤、配合实际施工要求，分段进行施工、试压和接驳。

保证施工质量和施工时间。

⑥、施工完毕或安装中断的敞口处，也要做封闭或临时封闭，以防止杂物进入管腔内。

⑦、做好材料检验，确保材料及其配件符合要求。

2、虹吸式雨水斗的安装⏹雨水斗与管道的连接：雨水斗与HDPE管道连接采用法兰连接，即利用一个钢塑转换头和一个法兰片实行雨水斗与HDPE管道的连接牢固、施工方便等优点。

⏹管道检查口（见右图）安装在压力流排水立管下端,彻底解决了系统管网平时难以维护的问题。

该产品安装方便、运行可靠、美观，制作工艺已达到国际先进水平。

●HDPE管道安装HDPE(高密度聚乙烯)管本身具有良好的抗震性能，但其材质柔软：① HDPE管管道支架最大间距（表一）管径(mm）110 125 160 200 250水平管（m）1.10 1.25 1.60 2.00 2.50立管（m） 1.65 1.87 2.4 3.0 3.75②消能悬吊固定系统（简称二次悬吊系统）消能悬吊固定系统如下图所示，在悬吊管上每间隔≤6米设置一个固定支（吊）架，此点与悬吊梁固定，为不可移动的。
