剖视图的种类及应用

  • 格式：pptx
  • 大小：1.76 MB
  • 文档页数：25

下载文档原格式

  / 25

合集下载

第2次课---剖视表达1(剖视基本知识与全剖、半剖、局部剖视图)

第2次课---剖视表达1(剖视基本知识与全剖、半剖、局部剖视图)

（6）在剖面区域画剖面符号时，应注意同一张图纸上，同一物体
的所有剖视图上的剖面符号必须一致，且各视图中的45°斜线应
方向一致、间距相同。
课堂练习
正 正 确
确
错 错 误 误
立 立 体 体 图 图
剖 视 图 中 易 漏 画 线 示 例
A- A
此处不 画虚线
B -B
此处不 画虚线
此处不 画虚线
C-C
当剖切平面通过物体的对称平面 或基本对称平面，视图又按投影关系 配置，且中间没有其它图形隔开时， 可省略标注
半剖视图
全剖视图
（3）剖切平面一般平行于基本投影面，并通过物体内部结构 的主要轴线或对称平面，必要时也可用投影面垂直面或柱面 作剖切面。
（4）画剖视图时，未剖到 的可见轮廓线均应画出。
（5）用剖视图配合其它视图表示物体时，图上的虚线一般可省略 不画（包括内部孔洞和不可见外形轮廓线）。但当省略虚线将影 响视图完整表达时，则此虚线仍应画出。
图中投射方向相反后视图？
5、画剖视图的注意事项
（1）剖视图是物体被假想“切开”后画的图形，物体并未真的被 切开和移走一部分。所以画剖视图后,其余视图仍应画出完整的图 形。
如右图中的主视图和俯视图
并没有只画一半，而仍画完 整的图形。
（2）剖视图标注的省略
当视图按投影关系配置，且中间 没有别的图形将它们隔开时，可省略 投射方向符号（箭头）
2. 剖视图的基本概念
假想用平面剖切
把后半部分进行投影
假想用平面剖切面把机件剖开、移去观察者和剖切面之间的部 分，将余下部分向投影面投影，所画的图形称为剖视图。
假想用剖切面剖开物体，剖切面与物体接触的实体区域称 为剖面区域。 画剖视图时，为了区分物体的空心部分和实心部分，使其 层次分明，以便阅读，应在剖面区域画上剖面材料符号。

2-3 剖视图

2-3 剖视图

河南机电学校机械系数控教研室 刘安民
1.单一剖切面： ⑴用平行于某一基本投影面的单一剖切平面剖切 (单一平行剖)
单一剖切平面（平行于基本投影面）是最常用的一种。 前面的全剖视图、半剖视图或局部剖视图都是采用单一剖 切平面获得的，希望读者自行分析。
河南机电学校机械系数控教研室 刘安民
1.单一剖切面： ⑵ 用单一斜剖切平面剖切
出的机件内部对称结构的细虚线。在半个剖视 图中未表达清楚的结构，可在半个视图中作局 部剖视。 ３）半个视图的位臵通常按以下原则配制： 主视图中位于对称线右侧，俯视图中位于对 称线下方，左视图中位于对称线右侧。
河南机电学校机械系数控教研室 刘安民
3. 局部剖视图
用剖切面局部剖开物体所得 的剖视图，称为局部剖视图。 局部剖视图主要用以表达机 件的局部内部形状结构，或 不宜采用全剖视图或半剖视 图的地方（如轴、连杆、螺 钉等实心零件上的某些孔或 槽等）。 由于它具有同时表 达机件内、外结构形状的优 点，且不受机件是否对称的 条件限制，有什么地方剖切、 剖切范围的大小，均可根据 表达的需要而定，因此应用 河南机电学校机械系数控教研室 刘安民 广泛。
（3）注意细虚线的取舍：当剖视图中看不见的结构形状，在其他视图中已表达 清楚时，其细虚线可以省略不画。对尚未表达清楚的结构形状，也可用细虚线 表达。 （4）不可漏画可见的轮廓线：在剖切面后面的可见轮廓线，应全部用粗实线画 出。
河南机电学校机械系数控教研室 刘安民
２. 画剖视图时应该注意的问题
容易漏画的线条
用法：半剖视图主要用于内外结构形状都需要
表示的对称机件。其优点在于它能在一个图形中同 时反映机件的内形和外形，由于机件是对称的，所 以据此很容易想象出整个机件的全貌。

第2次课---剖视表达1(剖视基本知识与全剖、半剖、局部剖视图)分析

第2次课---剖视表达1(剖视基本知识与全剖、半剖、局部剖视图)分析

B
B
课堂练习： 判断正误
正确
课堂练习：全剖视图的形成和画法
2.半剖视图
A—A
A
A
问题：不能表达外形
A—A
半剖视适用范围：
内、外形都需 要表达，而形 状又基本对称 时。
视图 剖视图
解决办法：
以对称中心线 为界，一半画成视 图，另一半画成剖 视图，这种组合的 图形称为半剖视图。
半剖视图的标注方法与全剖相同
剖面区域
常用建筑材料图例
3. 剖视图的画法
A-A A
一般用平面剖切机件，剖切平面应通过机件内部孔、槽等的轴 线或对称面，且使其平行或垂直于某一投影面，以便使剖开后的结 构反映实形。
A
4、剖视图的标注
即注明剖切符号和剖视图名称
（1）剖切符号：包括剖切位置符号 和投射方向符号两部分。 剖切位置符号：指示剖切平面的起、 迄和转折位置，用粗短画表示，应尽可 能不与物体的轮廓线相交。 投射方向符号：指示剖视方向，在 剖切位置符号的外端，用箭头表示。也 可用粗短画表示，其长度应稍短于剖切 位置符号。 （2）剖视图名称：用相同的数字或 字母注写在剖切位置线的一侧，并一律 水平书写，而在相应剖视图的上方（或 下方）用相同的数字或字母，注出视图 名称“×—×”。
5、画剖视图的注意事项
（1）剖视图是物体被假想“切开”后画的图形，物体并未真的被 切开和移走一部分。所以画剖视图后,其余视图仍应画出完整的图 形。
如右图中的主视图和俯视图
并没有只画一半，而仍画完 整的图形。
（2）剖视图标注的省略
当视图按投影关系配置，且中间 没有别的图形将它们隔开时，可省略 投射方向符号（箭头）
局部剖视图一般不标注
局部剖适用范围

二、剖视图的种类、适用范围根据剖...

二、剖视图的种类、适用范围根据剖...

2、波浪线不应超出视图上被剖切实 体部分的轮廓线；遇到零件上的孔、 槽时，波浪线必须断开。
4、斜剖视图
不平行于任何基本投影面的剖切面剖开机件所得到的剖视 图称为斜剖视图。
(c)
斜剖视图要标注剖切符号、箭头和大写字
母，并在剖视图上方用相同字母标注剖视图的
名称“×—×”，如图中的A—A。注意：采用斜
当局部视图外形轮廓成封闭状态，且所表示的机件的局部 构完整时，可省略表示断裂边界的波浪线。
局部视图可按投影关系配置，如局部视图A;
局部视图也可不按投影关系配置，如局部视图B;
当局部视图按投影关系配置，中间又没有其他视图隔开时， 可省略标注，如局部视图A;
三、斜视图
当机件上有倾斜于基本投影面的结构时，为了表达倾斜部 分的实形，可设置一个与倾斜结构平行且垂直于一个基本投影 面的辅助投影面，然后将该倾斜结构向辅助投影面投射并展 平，所得的视图称为斜视图。
（1）当剖视图按投影关系 配置、中间又无其他图形 隔开时，可省略箭头；
（2）当剖切平面通过形体 的对称平面或基本对称平 面，且剖视图按投影关系配 AA 置、中间又无其他图形隔开 时，可省略标注。
二、剖视图的种类、适用范围
根据剖切平面剖切范围的大小，剖视图可分为全 剖视图、半剖视图、局部剖视图。
1、全剖视图
复合剖视图的剖切符号的画法和标注，与旋转剖视图和阶梯 剖视图相同。复合剖视图通常可用展开画法画出，当用展开画法 时，图名应标注“×—×展开”。
8、用圆柱面剖切
以上所述的剖视图，剖切面都是平面，但也可用曲面剖切机 件。国标规定，采用柱面剖切机件时，剖视图应按展开绘制。
展开
7.3 断面图
一、断面图的概念
适用范围：当机件上的 孔、槽及空腔等内部结构不 在同一平面内，而呈多层次 时，应采用阶梯剖视图。

剖视图的概念

剖视图的概念

剖视图的应用实例
机械零件的剖视图
剖视图是机械零件的一种重要视图可以清晰地展示零件的内部结构和工作原理。 剖视图可以应用于各种机械零件如齿轮、轴承、螺栓等。 剖视图可以帮助设计师更好地理解和设计机械零件提高设计质量和效率。 剖视图还可以用于教学和培训帮助学生和员工更好地理解和掌握机械零件的工作原理和结构。
剖视图通常包括主视图、俯视图 和侧视图
剖视图可以帮助工程师更好地理 解物体的内部结构和工作原理
剖视图的作用
简化设计过程：剖视图可以简 化设计过程提高设计效率。
提高沟通效率：剖视图可以清 晰地展示设计意图提高沟通效
率。
直观展示内部结构：剖视图可 以直观地展示物体的内部结构 便于理解和分析。
便于制造和装配：剖视图可以 指导制造和装配过程提高生产
确定剖视图的优化：根据实际需求对剖视图 进行优化以便更好地展示细节和整体结构
感谢您的耐心观看
汇报人：
投影角度： 选择合适的 投影角度如 正面、侧面、 俯视等以更 好地展示物 体的内部结 构
投影范围： 根据物体的 大小和复杂 程度选择合 适的投影范 围以避免过 度简化或过 度复杂化
剖切位置： 选择合适的 剖切位置以 更好地展示 物体的内部 结构
剖切方向： 选择合适的 剖切方向以 更好地展示 物体的内部 结构
电源系统：展示 电源系统的内部 结构包括电源、 变压器、滤波器 等元件
信号传输：展示 信号传输的路径 包括信号线、连 接器、接口等元 件
控制系统：展示 控制系统的内部 结构包括控制器、 传感器、执行器 等元件
生物组织的剖视图
细胞结构：展示细胞内部结构如细胞核、细胞质、细胞膜等 组织结构：展示组织内部结构如肌肉组织、神经组织、结缔组织等 器官结构：展示器官内部结构如心脏、肺、肝脏等 系统结构：展示系统内部结构如循环系统、呼吸系统、消化系统等

机件常用的基本表示法之剖视图(ppt 54页)

机件常用的基本表示法之剖视图(ppt 54页)
肋板
不画剖面线
19
2、半剖视图 当机件具有对称平面，向垂直于对称平面的投
影面上投影所得的图形，可以对称中心线为界，一 半画出剖视，另一半画成视图，这种剖视图称为半 剖视图 适用范围：内、外形状都需要表示的对称机件。当 机件的形状接近对对称，且其不对称部分已另有视 图表达清楚时，允许画成半剖视图
20
12
4.画剖视图应注意的问题
(1)剖切平面一般应通过机件的对称平面或轴线，并 要平行或垂直于某一投影面。
√
×
13
4.画剖视图应注意的问题
(2)剖视图是在作图时假想把机件切开而得到的，实际上 机件并没有缺少一块，所以在一个视图上取剖视图后， 其它视图不受影响，仍按完整的机件画出。
√
×
14
4.画剖视图应注意的问题
33
4、必要时，允许在剖视图中再做一次简单的局部 剖视。此时，两者的剖面线应同方向、同间隔，但 要相互错开，并用引出线标注其名称。
34
局部剖视——注意事项
1. 局部剖视是一种比较灵活的表示方法。一个视图 中局部剖视的数量不宜过多，不然会使图形过于 零碎。
2. 表示剖切范围的波浪线，不应与图形上其它图形
16
• 剖视图的概念和基本画法 • 剖视图的种类及其适用条件 • 剖切面的种类和剖切方法
全剖视图 半剖视图 局部剖视
17
1、全剖视图 用剖切面完全地剖开机件所得的剖视图。
适用范围：外形比较简单，内部结构比较复杂的不对 称机件 或用于外形简单的对称机件
18
• 剖切平面通过肋板的纵向对称面时，不画剖面符 号，并用粗实线与邻接部分分开
各画一半。
不应出现不 完整要素
允许各画 一半
49

机械制图中剖视图的种类及画法汇总

机械制图中剖视图的种类及画法汇总

机械制图中剖视图的种类及画法汇总假想的用剖切面剖开物体，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投影所得到的图形称为剖视图，简称剖视。

国家标准要求尽量避免使用虚线表达机件的轮廓及棱线，采用剖视的目的，就可使机件上一些原来看不见的结构变为可见，用实线表示，这样看起来就比较清晰可见。

2.剖视图的画法（1）确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；（2）画出剖切后的剖面区域；（3）画出剖切面后面的可见轮廓线。

（4）在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。

①剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。

②剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。

其它视图仍应完整画出。

（a）物体的视图（b）画出剖面区域（c）完成剖视图（5）剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。

在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。

剖切符号尽可能不与图形轮廓线相交。

当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。

当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图（a）中的左视图，其全剖视省略了标注。

还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图（b）所示。

6-3剖视图的种类(全剖)(半剖)(局部剖)

6-3剖视图的种类(全剖)(半剖)(局部剖)
例题1 例题2
[例题1] 全剖视图的形成和画法。
[例题2] 全剖视图的标注。
A－A
A
A
2. 半剖视图
问题的提出 例题3 例题4
问题的提出
[例题3] 半剖视图的形成和画法。
A
A
投射方向 投射方向
A－A
[例题4] 半剖视图的尺寸标注。
3. 局部剖视图
用剖切平面局部地剖开机件所得的剖视图，称为局部剖视图 。局部剖视图主要用于表达不宜采用全剖视图和半剖视图的 机件。 问题的提出 例题5 局部剖视图的形成和画法。 例题6 局部剖视图中内、外形之间分界线的画法规则。 例题7 局部剖视图中常见的错误。 例题8 手柄的局部剖视图。 例题9 对称机构采用局部剖视示例。
问题的提出 问题的提出
[例题5] 局部剖视图的形成和画法。
投射方向 投射方向
[例题6] 局部剖视图中内、外形之间分界线的画法规则。
①分界线用波浪线表示； ②波浪线不要与图形中其他图线重合，也不要画在其他图线的延长线上； ③波浪线不应超越被剖开部分的外形轮廓线； ④在观察者与剖切面之间的通孔或缺口的投影范围内，波浪线必须断开。

[例题7] 局部剖视图中常见的错误
波浪线不能超出 视图的轮廓线
（a）
波浪线不能与轮廓线重 合或用轮廓线代替
（b）
(c) 正确
[例题8] 手柄的局部剖视图。
[例题9] 对称机构采用局部剖视示例。
(a)
(b)
三、剖切面的种类
（一）单一剖切平面 （二）几个平行剖切平面 （剖切面可以是投影面平行面或垂直面） （三）几个相交剖切平面 （剖切面可以是投影面平行面或垂直面）
4. 剖面符号
（1）各种材料的剖面符号 （2）通用剖面线的画法（一）

剖视图的种类

剖视图的种类

按l．用图全不的图交2．当以为所画(18-(2但的(3年半3．用按机件被剖切全剖视图用剖切面完全8-17等。

全剖视图主要不论哪一种剖的剖视图都是8-24是采交的剖切平面半剖视图当物体具有对以对称中心线为半剖视图。

所示。

画半剖视图时1) 半个视图-30所示。

2) 由于半个但对于孔或槽的结构，可以3) 当机件形年剖视图，如半剖视图的标局部剖视用剖切面局部切范围划分图全地剖开物要用于表示剖切方法，是全剖视图采用两个相交面获得的展图对称平面时线为界，一。

半剖视图主时应注意以图与半个剖个剖视己将槽等，应画以在半个视形状接近于如图8-31所标注方法与视图部地剖开物分，剖视图有物体所得的剖示内部形状复采用一个或图。

图8-21是交的剖切平展开全剖视图时，向垂直于一年画成剖视主要适用于以下几点：剖视图的分界将机件内部结画出中心线位视图中作局部于对称，且不所示。

与全剖视图相物体所得的剖有全剖视图剖视图，称复杂的不对或几个剖切是采用两个平面获得的全图。

于对称平面视图，另一于内外形状都界线应是点结构表示清位置。

对于部剖视，如不对称部分相同，如图剖视图，称图、半剖视图为全剖视图对称机件或外切面，只要将个平行的剖切全剖视图，面的投影面上一年画成视图都需要表示点画线而不应清楚，半个视于那些在半个如图8-30所分已有图形表图8-30所示称为局部剖视图和局部剖图，如图8-外形简单的将机件完全切平面获得图8-27是上投射所得图，这种组示的对称机件应画成粗实视图中不应个剖视图中所示。

表示清楚时示。

视图，如图剖视图三种。

-13、图8-1的对称机件。

全剖开，所得得的全剖视图是采用三个相得的图形，可组合的图形称件，如图8-实线，如图应再画出虚线中末表示清楚时，也可画成图8-32所示。

15、。

得图，相可称-30线;楚成示。

局地(1分他(2与(3部(4在当所局部剖视图主地方。

画局部1) 剖切位置分界。

波浪线他图线重合，2) 当被剖的与视图的分界3) 当对称机部剖视，如图4) 局部剖视在旋转后的视当单一剖切平所示。

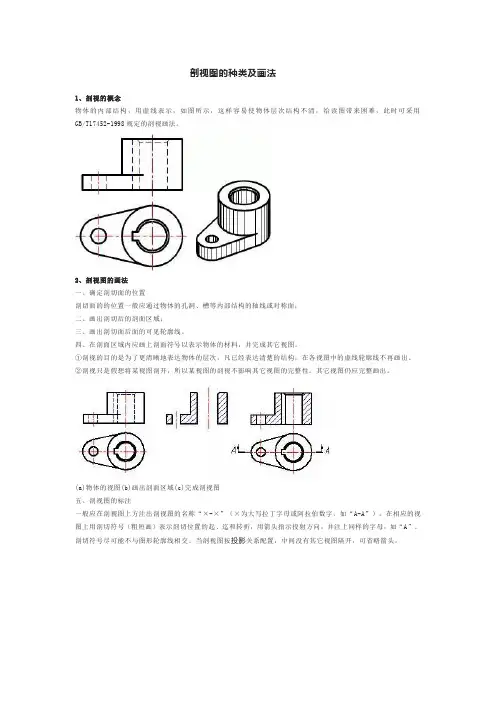

剖视图的种类及画法

剖视图的种类及画法

剖视图的种类及画法1、剖视的概念物体的内部结构，用虚线表示，如图所示，这样容易使物体层次结构不清，给读图带来困难，此时可采用GB/T17452-1998规定的剖视画法。

2、剖视图的画法一、确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；二、画出剖切后的剖面区域；三、画出剖切面后面的可见轮廓线。

四、在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。

①剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。

②剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。

其它视图仍应完整画出。

(a)物体的视图(b)画出剖面区域(c)完成剖视图五、剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。

在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。

剖切符号尽可能不与图形轮廓线相交。

当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。

当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图(a）中的左视图，其全剖视省略了标注。

还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图(b）所示。

(a)剖面线的画法(b)剖面线的画法剖切符号、剖切线和字母的组合标注如图所示。

剖切线也可省略不画，如图所示。

(a)组合标注(b)省略剖切线剖切符号、剖切线和字母的组合标注六、剖面区域的表示法（GB/T17453-1998）剖面符号（也叫剖面线）随物体所用材料类别的不同而不同。

不需在剖面区域表示材料类别时，可用通用剖面线表示。

机械工程图学-工程形体常用的基本表示法(剖视图剖切面的种类)

机械工程图学-工程形体常用的基本表示法(剖视图剖切面的种类)

用单一斜剖切平面 剖得的半剖视图
用单一斜剖切平面 剖得的局部剖视图
图5-24 用单一斜剖切平面 剖得的半剖视图
Wang chenggang
图5-25 用单一斜剖切平面 剖得的局部剖视图
2-16/56
5.2 剖视图—5.2.4 剖切面的种类及相应剖视图的画法
（3）单一剖切柱面 剖视图一般应按展开绘制！
Wang chenggang
2-4/56
5.2 剖视图—5.2.3 剖视图的种类及其应用
作业
《机械工程图学基础教程习题集》 P77 ～ P80
Wang chenggang
2-5/56
5.2 剖视图—5.2.3 剖视图的种类及其应用
作业
《机械工程图学基础教程习题集》 P77 ～ P80
Wang chenggang
• 半剖视图
用平行剖切平面剖得的 局部剖视图
图5-28 用平行剖切平面剖得的 半剖视图
Wang chenggang
图5-29 用平行剖切平面剖得的 局部剖视图
2-21/56
5.2 剖视图—5.2.4 剖切面的种类及相应剖视图的画法
画几个平行剖切平面的剖视图时应注意：
（1）由于剖切是假 想的，所以在剖视图上 剖切平面的转折处不应 画出分界线。
Wang chenggang
2-34/56
5.2 剖视图—5.2.4 剖切面的种类及相应剖视图的画法
作业
《机械工程图学基础教程习题集》 P81 ～ P83
Wang chenggang
2-35/56
5.2 剖视图—5.2.4 剖切面的种类及相应剖视图的画法
作业
《机械工程图学基础教程习题集》 P81 ～ P83

机械制图剖视图、螺纹、弹簧、装配图等基础知识

机械制图剖视图、螺纹、弹簧、装配图等基础知识
分为：标准螺纹、特殊螺纹和非标准螺纹
⑵ 按螺纹的用途分类 分为：连接螺纹和传动螺纹
连接螺纹：普通螺纹(M)—粗牙、细牙 管螺纹(G、R、Rc、Rp)
传动螺纹：梯形螺纹(Tr)、锯齿形螺纹(B)
国家标准规定了4螺.螺纹纹的的画规法，定绘画图法时应按规定作出螺
纹的图形。
⑴外螺纹的规定画法
螺纹大径（d）— 粗实线 螺纹终止线 — 粗实线
此类剖视图用于表达机件倾斜结构的内部 形状。为方便作图可将剖视图摆正放置，但 应按例图作出标注。
（点击图形演示动画）
2.几个相交的剖切平面 当需要表达的内部结构不在同一平面上，且具有明显的 回转中心时，可采用相交的剖切平面将机件剖开。
作此类剖视图应注意以下几点： ⑴将机件倾斜结构转至与投影面平行再投影 ⑵剖切平面没剖到的部分仍按原来位置作图 ⑶应按例图图示标注旋转剖视图。
四、剖视图的规定画法和简化画法 1.规定画法
⑵轮辐的规定画法
四、剖视图的规定画法和简化画法
2.简化画法 当回转体上均匀分布的肋、孔及轮辐等结构不处于剖切 位置时，可将这些结构旋转到剖切平面后画出其剖视图。
均布肋的简化画法
均布孔的简化画法
通过前面的视图、§剖7视—图3的断学习面，图同学们掌握了表达
2.画剖视图时应注意的几个问题
⑴通常选用与投影面平行的剖切平面 ⑵其它视图不受剖视图的影响，仍应按完整机件画出视图 ⑶剖开机件后凡可见轮廓线都应画出 ⑷一般省去剖视图中的虚线
3.剖面符号 按国标规定应在机件被剖切处画上表示材料类别的剖 面符号 金属材料的剖面符号为一组间隔相等、方向相同且平 行的细实线（称为剖面线） 通用剖面线应以适当角度的细实线绘制，最好与主要 轮廓线成45°角。
注意： ⑶内、外螺纹旋合的规定画法

机械工程图学-工程形体常用的基本表示法(剖视图的种类)

机械工程图学-工程形体常用的基本表示法(剖视图的种类)
在剖视图的上方标注 “×—×”（如“A—A”），并在相应的 视图上用剖切符号表示剖切位置，在剖切符号的起、迄处用箭头标 出投射方向，并注上相同的“×”（如“A”）。
A—A
剖视图
A
A
Wang chenggang
2-3/56
5.2 剖视图—5.2.2 剖视图的画法及标注
剖视图应如何进行标注？在什么情况下可以省略或 部分省略标注？
楚，因此，在表示机件外形的半个视图中，不能再画出表
示内形的虚线；同理，在表示内形的半个剖视图中，也不
能画出表示不可见外形的虚线。
半剖视图中
半剖视图的标注与全剖视图相同。 不画虚线！
Wang chenggang
2-18/56
5.2 剖视图—5.2.3 剖视图的种类及其应用
3. 局部剖视图
用剖切面局部地（非一半的局部）剖开机件 所得的剖视图，称为局部剖视图。（定义）
Wang chenggang
2-11/56
5.2 剖视图—5.2.3 剖视图的种类及其应用
5.2.3 剖视图的种类及其应用
按照剖切的范围可分为三种： 全剖视、半剖视和局部剖视（图）。 1.全剖视图
用剖切面完全地剖开机件所得的剖视图称为全剖视图。
（定义）
Wang chenggang
2-12/56
5.2 剖视图—5.2.3 剖视图的种类及其应用
半剖视图能在同一个视 图上同时表示机件的内外形 状和结构，适用于内外结构 都需要表示且具有对称平面 的机件。（应用）
Wang chenggang
图5-17 半剖视图的示例
2-14/56
5.2 剖视图—5.2.3 剖视图的种类及其应用
支座的半剖视图
Wang chenggang

机械制图——剖视图

机械制图——剖视图
机械图样的基本表示法
剖视图
1
剖视图
本节要点： （1）剖视的基本概念。 （2）全剖视图、半剖视图、局部剖视图的特征、画法 及其适用范围。 （3）剖视图的标注。
本节难点： 用一组剖切面剖切的剖视图的概念、画法及标注。
2
剖视图
剖视图的概念 剖视图的种类
3
剖视图的概念
画视图时，机件的内部形状，如孔、槽等，在视图中用虚线表示，如图 所示。若机件的内部形状比较复杂时，图上的虚线较多，有的甚至和外 形轮廓线重叠，这既不利于读图，也不便于标注尺寸。为此，国家标准 （GB/T 17452—1998 及GB/T 4458.6—2002 ）中规定可用剖视 图来表达机件的内部形状。
用局部剖视表达实心零件上的孔和槽。 拉杆中间部分为实心杆，两端的圆孔需剖切，应采用局部剖视图。
36
对称机件的轮廓线与中心线重合，不宜采用半剖视图 时，应采用局部剖视图。
37
剖视图的剖切方式
国家标准规定，根据机件的结构特点，可选择以下剖切面剖切物体：单一 剖切面、几个平行的剖切面、几个相交的剖切面（交线垂直于某一基本投 影面）。
42
当两个要素在图形上具有公共对称中心线或轴线时，可以以 中心线或轴线为界，各画一半。
43
44
3.几个相交的剖切面
用两个相交的剖切面（交线垂直于某一基本投影面）剖开机件的方法称为 旋转剖。用这种方法画剖视图时，应先将被剖切面剖开的结构及有关部分旋 转到与选定的基本投影面平行后再进行投影。
45
画法与标注：应注意的是，凡在剖切面后，没有被剖到的结构，仍
画剖视图的投影
1.必须对剖切后余下的全部形体进行投影，特别要注意不能漏线。 2.假想剖切:物体是假想被剖切面剖开的，剖切后的状态仅反映在相应的 剖视图上，并不影响其它视图的绘制。 3. 虚线处理:剖视图中，零件后部的不可见轮廓线—虚线一般省略不画， 只有对尚未表达清楚的结构，才用虚线画出。为了使剖视图清晰。

剖视图种类及应用

剖视图种类及应用

剖视图种类及应用剖视图是工程图的一种，主要用于展示物体内部的结构和组成。

它可以揭示物体的内部构造和零件的相互关系，帮助人们更好地理解和研究物体的工作原理和组装方式。

剖视图广泛应用于各个领域，包括机械、建筑、电子、航空航天等。

剖视图的种类有很多，常见的有以下几种：1. 轴向剖视图：通过物体的中心轴线进行剖切，取出物体的一部分。

常用于展示物体内部的结构和零件位置。

2. 平行剖视图：通过与物体平行的截面进行剖切，取出物体的一部分。

常用于展示物体的内部构造和组成。

3. 封闭剖视图：将物体的均匀表面分成几部分，展示物体的内部构造和零件装配方式。

4. 部分剖视图：只展示物体的一部分，常用于强调物体的特定部分或重点。

5. 反向剖视图：与正常的剖视图不同，它是通过物体的外表面进行剖切，将外部覆盖物去掉，展示物体内部的结构和零件。

剖视图在各个领域都有广泛的应用。

以下是几个常见领域的应用举例：1. 机械工程：剖视图通常用于展示机械设备的内部构造和机件位置，有助于工程师理解和分析设备的工作原理，以便进行设计和维修。

2. 建筑工程：剖视图在建筑设计和施工中起到重要的作用。

通过剖视图可以展示建筑物内部的空间分布、管道布局、电气设备等，方便施工和维护。

3. 电子工程：剖视图可用于展示电子设备内部的电路布局、部件组合和接线方式。

对于电子工程师来说，通过剖视图可以更好地理解和分析电子设备的工作原理。

4. 航空航天工程：剖视图可以帮助工程师分析飞机或火箭的结构和装配方式，以及展示内部的动力装置、控制系统等。

5. 医学领域：剖视图可以用于展示人体内部的器官结构和组织，帮助医生进行诊断和手术规划。

除了以上领域，剖视图还在汽车设计、家具制作、工艺品制作等行业中广泛应用。

通过剖视图可以使人们更好地理解和分析物体的内部结构和组成方式，有助于提高设计和制造的效率，减少错误和浪费。

总之，剖视图是一种非常重要的工程图形方式，它在各个领域都有广泛的应用。

机械制图剖面图(共86张PPT)精选全文

机械制图剖面图(共86张PPT)精选全文

剖切符号
粗短划线表示剖切
位置；箭头表示投
A
A 射方向；字母与产
生剖视图的名称的
字母一致。
省略标注:单一剖切平面，过对称面，按投影关系配置，中间没 有其他图形隔开。
6.2.1 剖视图的概念 4.画剖视图的注意事项
6.2 剖视图
① 剖切平面的选择：通过机
件的对称面或轴线且平行或垂 直于投影面。
② 剖切是假想，其它视 图仍应完整画出，并可 取剖视。
解决办法——
⒉ 半剖视图
A—A
半剖视图
已表达清楚的
内形虚线不画
一半画视图
以对称线为界
一半画剖视图
6.2 剖视图
6.2.2 剖视图的种类及适用重要条件
⒉ 半剖视图 A－A
适用范围：
内、外形都需要表达，而形
状又基本对称时。
B
B
B－B
A
A
6.2 剖视图
6.2.2 剖视图的种类及适用重要条件
⒉ 半剖视图 画半剖视图时必须注意的问题：
2. 用几个剖切面剖切
（1）用两相交的剖切平面剖切（旋转剖）
A－A
A
A
☆ 标注方法：
☆ 应注意的问题：
A
① 两剖切面的交线一般应与机件的轴线重合。
② 在剖切面后的其它结构仍按原来位置投射。
☆ 适用范围：
当机件的内部结构形状用一个剖切平面剖切不能表达完全 ，且机件又具有回转轴时。
6.2 剖视图
6.2.3 剖切面的种类和常用剖切方法
① 两剖切面的交线一般应与机件的轴线重合。 三个互相垂直的投影面V、H、W将空间划分为八个区域，按顺序分别称为第一角、第二角、第三角、第四角……
6.2 剖视图 A、移出断面图一般应标注断面图的名称“×－×”（“×”为大些拉丁字母），在相应视图上用剖切符号表示剖切位置和投射方向，并标注相同字
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

A－A
B
A
A
B
×
A
A
A A
机电工程系 Mechanical and Electrical Engineering Department
③ 在剖视图内不能出现不完整要素。
A
A－A
A
A－A
A
A
A
A
A
错误
A
正确
A－A
④ 当两个要素在图形上有公共
对称中心线或轴线时，可以
对称中心线或轴线为界各画
A
A
一半。
A
A
机电工程系 Mechanical and Electrical Engineering Department
⒊ 两相交的剖切平面
A－A
A
A
A
A
☆ 标注方法： ☆ 适用范围：
当机件的内部结构形状用一个剖切平面剖 切不能表达完全，且机件又具有回转轴时。
机电工程系 Mechanical and Electrical Engineering Department
1
2
3
4
机件的对称面上有粗实线不能使用半剖视图
机电工程系 Mechanical and Electrical Engineering Department
课堂测试 ：慕课堂-剖视图测试2 返回课堂请回复“回来了”
机电工程系 Mechanical and Electrical Engineering Department
讨论
慕课堂-机件表达方案选择1
当机件内外结构均需要表达，而机件又不对称时应采用何种表达方案？
局部剖视图？ 局部视图？ 全剖视图？ 视图（外观图）
机电工程系 Mechanical and Electrical Engineering Department
课堂测试1 ：慕课堂-机件常用表达方法测试1
机电工程系 Mechanical and Electrical Engineering Department
机电工程系 Mechanical and Electrical Engineering Department
机电工程系 Mechanical and Electrical Engineering Department
机电工程系 Mechanical and Electrical Engineering Department
A－A
A－A
A
A
错误
A
A
A
A
正确
机电工程系 Mechanical and Electrical Engineering Department
习题讲解
机电工程系 Mechanical and Electrical Engineering Department
习题讲解
机电工程系 Mechanical and Electrical Engineering Department
机电工程系 Mechanical and Electrical Engineering Department
课堂测试2 ： 小组讨论完成下面两题（在钉钉小组群内开展各种形式的讨论，
每个成员完成一个视图，第一题需写明所绘视图名称，并在图旁 注明学号/姓名，拍照发到小组群中） 限时：15分钟
1、根据主、俯视图，画出其余四个基本视图。
2、在指定位置画出各个向视图。
机电工程系 Mechanical and Electrical Engineering Department
机电工程系 Mechanical and Electrical Engineering Depar and Electrical Engineering Department
A
④ 位于剖切平面后，与 被切结构有直接联系 且密切相关的结构， 或不一起旋转难以表 达的结构，应“先旋 转后投射”。
A
A
A
油孔
A－A
A
A
螺孔
A－A
机电工程系 Mechanical and Electrical Engineering Department
⑤ 当剖切后产生不完整要素时，该部分按不剖绘制。
☆ 应注意的问题：
① 两剖切面的交线一般应与机件的轴线重合。
A－A
A
A
A
A
② 应按“先剖切后旋转”的方法绘制剖视图。
A
A－A
A－A
A
A
错误
正确
机电工程系 Mechanical and Electrical Engineering Department
③ 位于剖切平面后且与 所表达的结构关系不 甚密切的结构，或一 起旋转容易引起误解 的结构，一般仍按原 来的位置投射。
2020年春季学期
机械制图Ⅱ-第4讲
➢ 剖切面种类
机电工程系 Mechanical and Electrical Engineering Department
剖切面的种类
A－A
1.单一剖切平面 ⑴ 平行于某一 基本投影面
A
A
机电工程系 Mechanical and Electrical Engineering Department
⒉ 一组相互平行的剖切平面
A－A
B
A
A
B
A
A
A A
☆ 标注方法：
☆ 适用范围： 当机件上的孔槽及空腔等内部结构不在同一
平面内时。
机电工程系 Mechanical and Electrical Engineering Department
☆ 应注意的问题： ① 两剖切平面的转折处不应与图上的轮廓线重合。 ② 在剖视图上不应在转折处画线。
注意看第四次课堂公告：周三开始讲授 AUTOCAD，请做好准备；推荐学习视频会分 配到大家的慕课课程中。
机电工程系 Mechanical and Electrical Engineering Department
剖视图的种类及应用
➢ 全剖视图 ➢ 半剖视图 ➢ 局部剖视图
机电工程系 Mechanical and Electrical Engineering Department
讨论
哪个视图表达是正确的？
⑵ 不平行于任何基本投影面（投影面垂直面）
A－A
☆标注方法：
A－A A
☆适用范围：
当机件具
有倾斜部分，
同时这部分内
A
形和外形都需
B
表达时。
A－A B
☆此剖视可按斜 视图的配置方 式配置。
B－B
机电工程系 Mechanical and Electrical Engineering Department
