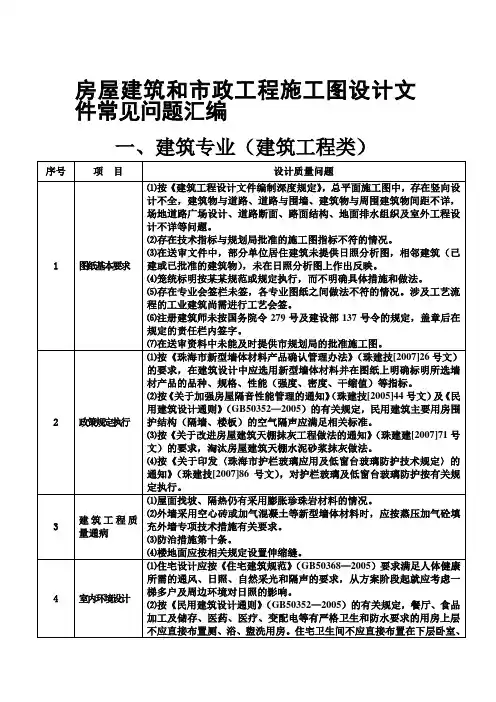

施工图常见错误汇编资料

施工图审常见错误及问题下面是本店铺给大家带来关于施工图审常见错误及问题的相关内容，以供参考。

1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。

3.地下车库出入封闭楼梯间门未设置乙级防火门。

5.地下室设喷淋系统后一个防火分区面积仍超过1000平方米。

(非车库用房)7.柴油发电机房与储油间之间未设甲级防火门，且未采取防止油流散的措施。

8.设备用房门不应直接开向楼梯间。

10.楼梯电梯间合用前室外窗开启面积小于3.0平方米，不满足高规。

选栏杆形式易攀爬，不符合规范要求。

13.卧室、厨房上层为卫生间时，未采取防水、隔声和便于检修的措施。

15.厨房窗开口的上方应设置不小于1M的防火挑檐，应满足《饮食建筑设计规范》JGJ64-89第3.3.11条的规定。

(餐厅)18.高层建筑疏散门保证净宽900，所以门洞至少要有1050宽度。

（因为门框占150）.厨房的上方不应设置洗手间（复式住宅除外）另外再继续加以下内容，这些都是审图公司归纳的，希望大家能好好理解。

2.位于两个防火分区之间的消防车道未用防火墙分隔。

4.袋形走道尽端的房间室内安全疏散距离越过20米。

6.安全疏散门采用了弹簧门、卷帘门。

8.两个安全出口间的距离不足5米。

10一个防火分区无自己单独使用的安全疏散楼梯，全部安全疏散出口均应与其相连的防火分区共用。

12位于袋形走道的尽端的只开了一个门的房间，宽度不足1.4米。

14.安全疏散楼梯间与相邻房间的窗间墙，或防火墙两侧的窗间墙，或连体住宅不同单元相邻两户15.连体的高层塔式住宅（或称单元式住宅）既未设防烟楼梯间和消防电梯，也未从第10层起在相邻连16.设备用房的门直接开向疏散楼梯间。

18.与地下室相通的疏散楼梯下到一层时未做设门分隔等措施。

1.12层住宅仅设一部电梯3.消防电梯未下到地下室，或消防电梯未设前室；防烟楼梯间未设前室。

5.消防登高面的道路坡度大于2%，或转弯半径小于12米。

7.栏杆高度、构造做法不符合规范要求；低于0.9米的窗台未设防护栏（这条我再提醒：如果是公建，大于0.8米高差就要做了）9卫生间设在下层住户居室的直接上方。

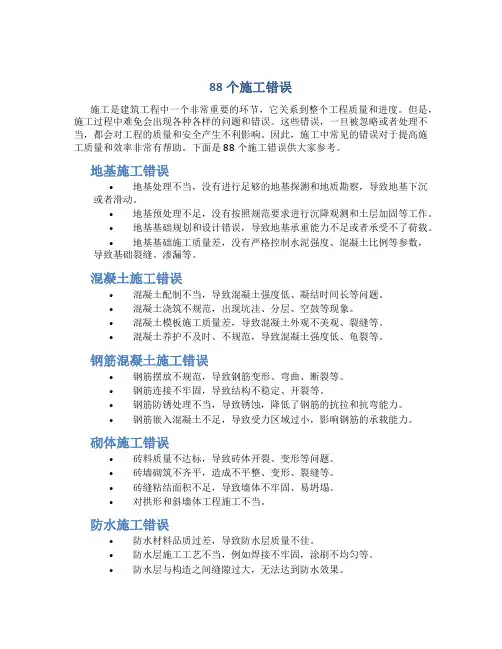

88个施工错误施工是建筑工程中一个非常重要的环节，它关系到整个工程质量和进度。

但是，施工过程中难免会出现各种各样的问题和错误。

这些错误，一旦被忽略或者处理不当，都会对工程的质量和安全产生不利影响。

因此，施工中常见的错误对于提高施工质量和效率非常有帮助。

下面是88个施工错误供大家参考。

地基施工错误•地基处理不当，没有进行足够的地基探测和地质勘察，导致地基下沉或者滑动。

•地基预处理不足，没有按照规范要求进行沉降观测和土层加固等工作。

•地基基础规划和设计错误，导致地基承重能力不足或者承受不了荷载。

•地基基础施工质量差，没有严格控制水泥强度、混凝土比例等参数，导致基础裂缝、渗漏等。

混凝土施工错误•混凝土配制不当，导致混凝土强度低、凝结时间长等问题。

•混凝土浇筑不规范，出现坑洼、分层、空鼓等现象。

•混凝土模板施工质量差，导致混凝土外观不美观、裂缝等。

•混凝土养护不及时、不规范，导致混凝土强度低、龟裂等。

钢筋混凝土施工错误•钢筋摆放不规范，导致钢筋变形、弯曲、断裂等。

•钢筋连接不牢固，导致结构不稳定、开裂等。

•钢筋防锈处理不当，导致锈蚀，降低了钢筋的抗拉和抗弯能力。

•钢筋嵌入混凝土不足，导致受力区域过小，影响钢筋的承载能力。

砌体施工错误•砖料质量不达标，导致砖体开裂、变形等问题。

•砖墙砌筑不齐平，造成不平整、变形、裂缝等。

•砖缝粘结面积不足，导致墙体不牢固、易坍塌。

•对拱形和斜墙体工程施工不当。

防水施工错误•防水材料品质过差，导致防水层质量不佳。

•防水层施工工艺不当，例如焊接不牢固，涂刷不均匀等。

•防水层与构造之间缝隙过大，无法达到防水效果。

•防水层施工前未进行完整的收尾工作，导致原始表面的错位、开裂等问题。

电气施工错误•电气线路安装不规范，导致线路松散、漏电等问题。

•电气设备与工程逻辑搭建不当，导致影响线路安全性能。

•电缆敷设不平整，导致缆线受力、变形、甚至热振荡。

•配电房内放置不规范，没有按照规范的配电进行布线和集装。

建筑图纸知识：施工图设计常见错误及处理随着社会的不断发展，建筑设计已经成为了一个重要领域。

施工图是建筑设计阶段中一项非常关键的内容。

它是建筑施工最核心的参照文件，是图纸设计的最后阶段，直接关系到建筑工程的质量和安全。

但是，由于施工图设计的复杂性，经常会出现一些错误。

下面，就我们在设计施工图中遇到的常见错误进行一个总结，并提出处理方法。

1、材料数量计算不准确在施工图设计阶段，设计师需要根据工程所需的材料来估算和计算材料的数量。

但是，在实际操作中，往往会出现材料数量计算不准确的情况。

这会导致材料的浪费和造成工程的额外费用。

解决方法：在进行材料估算时，需要根据实际情况进行详细的计算和估算，将材料数量计算得尽量准确。

并且需要及时地进行材料测量和记录，以避免出现材料数量不足或者浪费等情况。

2、平面布置不合理建筑施工图的平面布置是施工图设计中极其重要的部分。

如果平面布置不合理，就会影响到建筑施工的效率，甚至会造成严重的安全事故。

解决方法：在进行平面布置时，需要考虑建筑的使用目的和实际情况，结合建筑的各项技术要求和规定进行设计。

同时，需要在实施中随时进行调整和修改，确保平面布置的合理性，以达到施工效果的最佳效果。

3、细节处理不到位建筑施工图设计的一个重要环节就是对建筑各部位的细节进行处理，包括建筑外形、窗户、门、阳台等。

如果这些都没有被考虑到位，就可能会导致建筑的安全、耐用性、美观度不足。

解决方法：在进行细节处理时，需要仔细考虑建筑物的主体结构，考虑建筑物所需的各种功能，以及建筑物所处环境等因素。

必须确保对各方面的影响进行全面的考虑，权衡利弊，以达到最佳效果。

4、施工图缺少标识或注释施工图中的建筑标识和注释是非常重要的，能够帮助建筑施工人员更好地理解和识别图纸内容，从而提高施工效率和施工质量。

如果缺少标识或注释，就会给建筑施工带来很大的困扰。

解决方法：在施工图设计时，必须确保每个部分都有相应的标识和注释。

可以使用符号来标明各个建筑元素的位置和功能；也可以通过文字注解来详细说明建筑图纸的细节和规范。

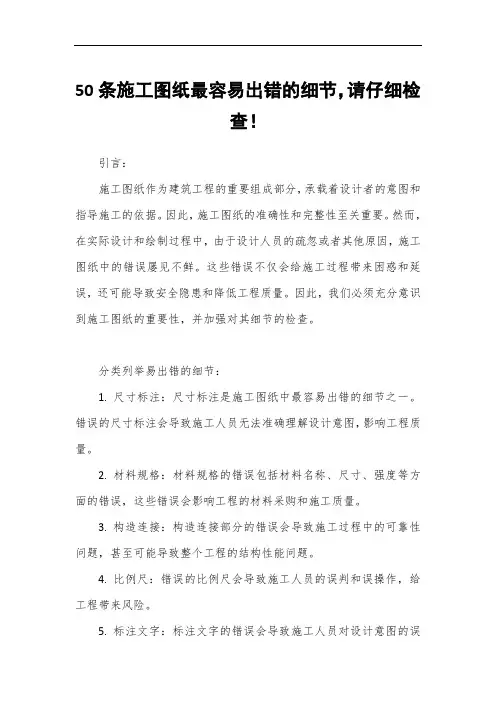

50条施工图纸最容易出错的细节，请仔细检查！引言：施工图纸作为建筑工程的重要组成部分，承载着设计者的意图和指导施工的依据。

因此，施工图纸的准确性和完整性至关重要。

然而，在实际设计和绘制过程中，由于设计人员的疏忽或者其他原因，施工图纸中的错误屡见不鲜。

这些错误不仅会给施工过程带来困惑和延误，还可能导致安全隐患和降低工程质量。

因此，我们必须充分意识到施工图纸的重要性，并加强对其细节的检查。

分类列举易出错的细节：1. 尺寸标注：尺寸标注是施工图纸中最容易出错的细节之一。

错误的尺寸标注会导致施工人员无法准确理解设计意图，影响工程质量。

2. 材料规格：材料规格的错误包括材料名称、尺寸、强度等方面的错误，这些错误会影响工程的材料采购和施工质量。

3. 构造连接：构造连接部分的错误会导致施工过程中的可靠性问题，甚至可能导致整个工程的结构性能问题。

4. 比例尺：错误的比例尺会导致施工人员的误判和误操作，给工程带来风险。

5. 标注文字：标注文字的错误会导致施工人员对设计意图的误解，进而影响工程进度和质量。

详细解释每个细节的出错可能性和后果：1. 尺寸标注：尺寸标注的错误可能包括标注的位置不准确、标注方式不规范等。

这会导致施工人员无法准确理解设计意图，可能导致施工的尺寸偏差，造成工程质量问题。

2. 材料规格：材料规格的错误可能包括材料名称拼写错误、尺寸标注错误等。

这将导致采购的材料与实际需求不符，可能导致工程延误和成本增加。

3. 构造连接：构造连接的错误可能包括连接方式选择错误、连接尺寸不符等。

这将影响整个工程的结构性能，可能导致安全隐患。

4. 比例尺：比例尺的错误可能包括设计和绘图过程中的比例尺选择错误、绘图过程中的比例尺绘制不准确等。

这将给施工人员带来误判和误操作的风险，可能引发工程质量问题和安全事故。

5. 标注文字：标注文字的错误可能包括文字信息错误、标注方式不规范等。

这将导致施工人员对设计意图的误解，可能导致工程进度延误和质量问题。

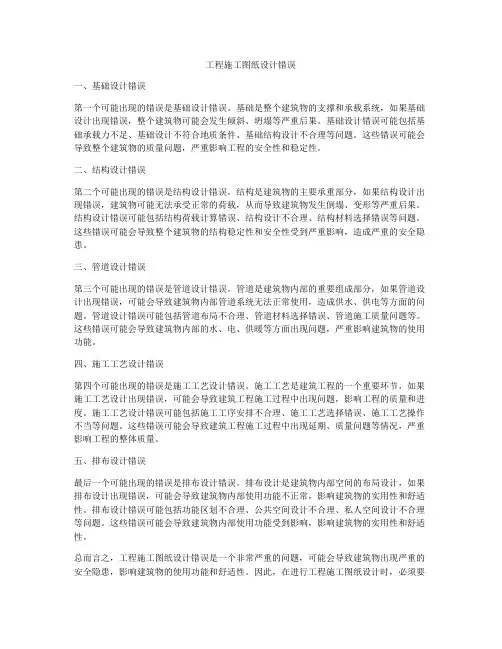

工程施工图纸设计错误一、基础设计错误第一个可能出现的错误是基础设计错误。

基础是整个建筑物的支撑和承载系统，如果基础设计出现错误，整个建筑物可能会发生倾斜、坍塌等严重后果。

基础设计错误可能包括基础承载力不足、基础设计不符合地质条件、基础结构设计不合理等问题。

这些错误可能会导致整个建筑物的质量问题，严重影响工程的安全性和稳定性。

二、结构设计错误第二个可能出现的错误是结构设计错误。

结构是建筑物的主要承重部分，如果结构设计出现错误，建筑物可能无法承受正常的荷载，从而导致建筑物发生倒塌、变形等严重后果。

结构设计错误可能包括结构荷载计算错误、结构设计不合理、结构材料选择错误等问题。

这些错误可能会导致整个建筑物的结构稳定性和安全性受到严重影响，造成严重的安全隐患。

三、管道设计错误第三个可能出现的错误是管道设计错误。

管道是建筑物内部的重要组成部分，如果管道设计出现错误，可能会导致建筑物内部管道系统无法正常使用，造成供水、供电等方面的问题。

管道设计错误可能包括管道布局不合理、管道材料选择错误、管道施工质量问题等。

这些错误可能会导致建筑物内部的水、电、供暖等方面出现问题，严重影响建筑物的使用功能。

四、施工工艺设计错误第四个可能出现的错误是施工工艺设计错误。

施工工艺是建筑工程的一个重要环节，如果施工工艺设计出现错误，可能会导致建筑工程施工过程中出现问题，影响工程的质量和进度。

施工工艺设计错误可能包括施工工序安排不合理、施工工艺选择错误、施工工艺操作不当等问题。

这些错误可能会导致建筑工程施工过程中出现延期、质量问题等情况，严重影响工程的整体质量。

五、排布设计错误最后一个可能出现的错误是排布设计错误。

排布设计是建筑物内部空间的布局设计，如果排布设计出现错误，可能会导致建筑物内部使用功能不正常，影响建筑物的实用性和舒适性。

排布设计错误可能包括功能区划不合理、公共空间设计不合理、私人空间设计不合理等问题。

这些错误可能会导致建筑物内部使用功能受到影响，影响建筑物的实用性和舒适性。

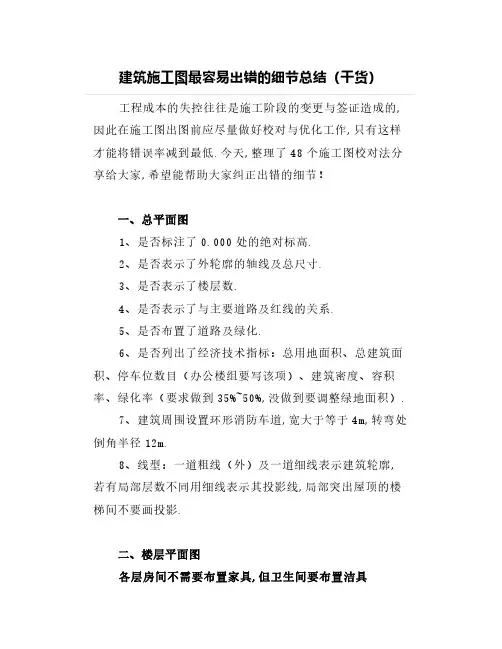

建筑施工图最容易出错的细节总结（干货）工程成本的失控往往是施工阶段的变更与签证造成的,因此在施工图出图前应尽量做好校对与优化工作,只有这样才能将错误率减到最低.今天,整理了48个施工图校对法分享给大家,希望能帮助大家纠正出错的细节！一、总平面图1、是否标注了0.000处的绝对标高.2、是否表示了外轮廓的轴线及总尺寸.3、是否表示了楼层数.4、是否表示了与主要道路及红线的关系.5、是否布置了道路及绿化.6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%~50%,没做到要调整绿地面积）.7、建筑周围设置环形消防车道,宽大于等于4m,转弯处倒角半径12m.8、线型：一道粗线（外）及一道细线表示建筑轮廓,若有局部层数不同用细线表示其投影线,局部突出屋顶的楼梯间不要画投影.二、楼层平面图各层房间不需要布置家具,但卫生间要布置洁具1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致,因为柱是自上至下要对齐的,每层的柱网要一样,除非顶层有抽柱的情况.2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间,开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm）,标注文是否是统一字体和字高？4、门窗是否编号,门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱,以保证走道疏散宽度.6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑,中间层上半跑、下一跑半,顶层下两跑.中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达,室外地坪标高,出入口处是否设置台阶或坡道？斜道坡度表示,剖示符是否表达正确的剖示位置和剖示方向,请与剖面图仔细对照投影.一层平面图上是否有指北针表示房屋的朝向？9、房间名称标注文字是否是同一字体和字高？10、卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？11、公共建筑最小门洞宽为1m,使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度,门也应分扇开启.12、各层平面要有楼面标高,休息平台标高.雨棚标高.13、房间名称是否表达.14、剖到的墙线是否加粗,柱子是否填充.三、屋顶平面图1、有构件要定位的轴线是否标注？没有定位构件的轴线是否消除？2、屋面标高一般标注结构层标高,是否标注？3、雨水管是否布于排水分区的中部或房屋的阴角部位？雨水管间距是否满足实用间距的要求？（18~24m）4、檐口平面投影与剖面图中檐口是否一致？5、雨水管是否穿过外挑走廊？如果穿过了要改为沿墙安装水管,而不要在靠栏杆一侧布雨水管.6、至少要有一个楼梯间上屋顶,上屋顶的梯间的梯段投影是否表达？门坎要高出屋面300挡水,门坎投影是否表达？7、电梯机房的平面图是否表达？8、是否有局部屋顶的平面图（上屋顶梯间屋顶,电梯机房屋顶）9、天沟是否有标高,天沟内排水坡度1%.10、是否表达排水坡度及方向,分水线,分格缝.四、立面图1、尺寸及标高是否完备？2、雨棚是否表示？3、是否表示了立面材质？4、出屋面的楼梯间及电梯间是否表示？5、外轮廓及地坪线是否加粗？五、剖面图1、是否剖到楼梯和反映主要建筑空间的内部变化？2、剖面图中剖到的墙线加粗,剖到的楼板（一般设为100mm厚）、梯段、梁涂黑.3、室外地坪,室内地面,楼层地面,屋顶标高是否标注？所剖的墙体是否有定位轴线？4、地坪线与剖到墙体的关系是否正确？先有室外地坪线,砌墙,再回填室内地面,因此墙将室内外地平线断开,如图,你的是否正确？5、与平面图仔细对照投影,是否与平面图对应？6、是否表示天沟？7、剖到的房间是否写名称？8、楼梯尺寸是否细化？六、详图1、是否规范表示了详图索引、详图编号,要在相应的平面、或立面、或剖面中表示索引符号,符号大小要符合制图规范的要求.2、剖到的填充图例.（与剖面图有区别）3、是否标注了定位轴线？4、标高尺寸是否完备？5、与平、立、剖是否对应,尤其是必须画的檐口详图,一定要与屋顶平面、装修表对应.七、出图前注意事项1、尺寸标注、字体大小是否合适及统一？2、各图的定位轴号是否对应？3、线型是否正确？4、各图是否按照比例出图？5、布图顺序是否正确：建筑方案图：总图、各层平面图、屋顶平面图、立面图、剖面图.建筑施工图：设计总说明、总图、各层平面图、屋顶平面图、立面图、剖面图.门窗表、装修表,详图可较为灵活布置,以布图合理为宜.6、采用统一的图框.。

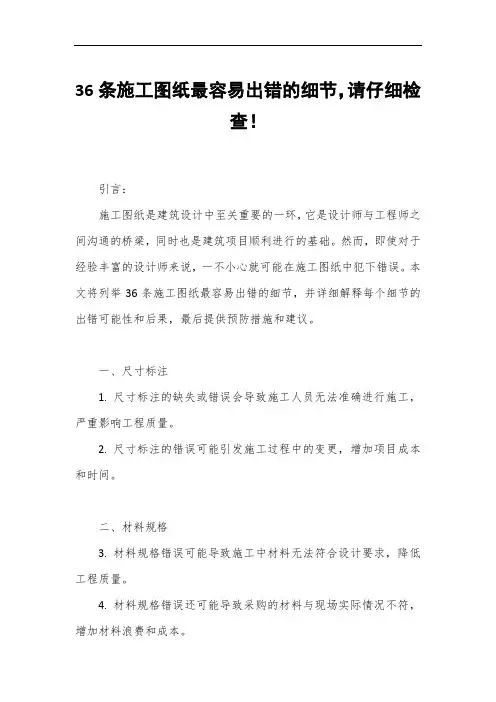

36条施工图纸最容易出错的细节，请仔细检查！引言：施工图纸是建筑设计中至关重要的一环，它是设计师与工程师之间沟通的桥梁，同时也是建筑项目顺利进行的基础。

然而，即使对于经验丰富的设计师来说，一不小心就可能在施工图纸中犯下错误。

本文将列举36条施工图纸最容易出错的细节，并详细解释每个细节的出错可能性和后果，最后提供预防措施和建议。

一、尺寸标注1. 尺寸标注的缺失或错误会导致施工人员无法准确进行施工，严重影响工程质量。

2. 尺寸标注的错误可能引发施工过程中的变更，增加项目成本和时间。

二、材料规格3. 材料规格错误可能导致施工中材料无法符合设计要求，降低工程质量。

4. 材料规格错误还可能导致采购的材料与现场实际情况不符，增加材料浪费和成本。

三、构造连接5. 构造连接的错误可能导致结构不牢固，危及工程安全性。

6. 构造连接的错误也可能导致施工过程中需进行更多的修改和调整，增加工程成本和时间。

四、管道走向7. 管道走向的错误可能导致排水、供水等系统无法正常运行，影响居民生活质量。

8. 管道走向的错误还可能在施工过程中需要打破墙面进行修改，增加工程成本和时间。

五、电气布置9. 电气布置的错误可能导致电路短路、火灾等安全问题。

10. 电气布置的错误还可能导致需要重新布线，增加工程成本和时间。

六、开关、插座位置11. 开关、插座位置错误可能导致家居设备无法正常使用，影响居民生活。

12. 开关、插座位置的错误还可能导致施工过程中需要进行重新布线，增加工程成本和时间。

七、天花、吊顶13. 天花、吊顶的高度设计错误可能导致施工后无法满足功能和美观要求。

14. 天花、吊顶的高度设计错误还可能导致需要重新调整，增加工程成本和时间。

八、楼梯设计15. 楼梯设计的错误可能导致楼梯不符合人体工程学原理，增加使用风险。

16. 楼梯设计的错误还可能导致需要重新设计和施工，增加工程成本和时间。

九、窗户位置和尺寸17. 窗户位置和尺寸的错误可能导致采光和通风效果不佳，影响居住体验。

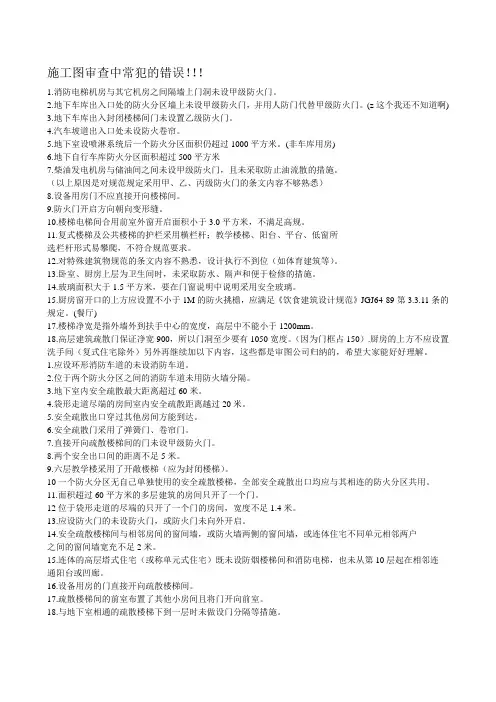

施工图审查中常犯的错误！！！1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。

2.地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。

(z这个我还不知道啊)3.地下车库出入封闭楼梯间门未设置乙级防火门。

4.汽车坡道出入口处未设防火卷帘。

5.地下室设喷淋系统后一个防火分区面积仍超过1000平方米。

(非车库用房)6.地下自行车库防火分区面积超过500平方米7.柴油发电机房与储油间之间未设甲级防火门，且未采取防止油流散的措施。

（以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉）8.设备用房门不应直接开向楼梯间。

9.防火门开启方向朝向变形缝。

10.楼梯电梯间合用前室外窗开启面积小于3.0平方米，不满足高规。

11.复式楼梯及公共楼梯的护栏采用横栏杆；教学楼梯、阳台、平台、低窗所选栏杆形式易攀爬，不符合规范要求。

12.对特殊建筑物规范的条文内容不熟悉，设计执行不到位（如体育建筑等）。

13.卧室、厨房上层为卫生间时，未采取防水、隔声和便于检修的措施。

14.玻璃面积大于1.5平方米，要在门窗说明中说明采用安全玻璃。

15.厨房窗开口的上方应设置不小于1M的防火挑檐，应满足《饮食建筑设计规范》JGJ64-89第3.3.11条的规定。

(餐厅)17.楼梯净宽是指外墙外到扶手中心的宽度，高层中不能小于1200mm。

18.高层建筑疏散门保证净宽900，所以门洞至少要有1050宽度。

（因为门框占150）.厨房的上方不应设置洗手间（复式住宅除外）另外再继续加以下内容，这些都是审图公司归纳的，希望大家能好好理解。

1.应设环形消防车道的未设消防车道。

2.位于两个防火分区之间的消防车道未用防火墙分隔。

3.地下室内安全疏散最大距离超过60米。

4.袋形走道尽端的房间室内安全疏散距离越过20米。

5.安全疏散出口穿过其他房间方能到达。

6.安全疏散门采用了弹簧门、卷帘门。

7.直接开向疏散楼梯间的门未设甲级防火门。

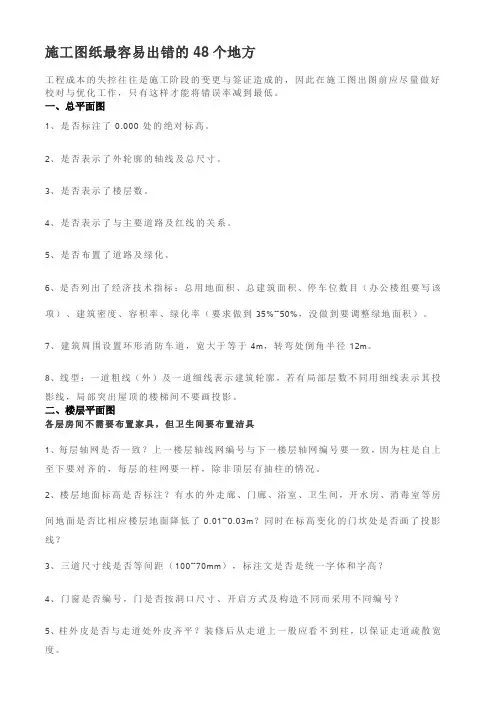

施工图纸最容易出错的48个地方工程成本的失控往往是施工阶段的变更与签证造成的，因此在施工图出图前应尽量做好校对与优化工作，只有这样才能将错误率减到最低。

一、总平面图1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%~50%，没做到要调整绿地面积）。

7、建筑周围设置环形消防车道，宽大于等于4m，转弯处倒角半径12m。

8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。

二、楼层平面图各层房间不需要布置家具，但卫生间要布置洁具1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的，每层的柱网要一样，除非顶层有抽柱的情况。

2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。

中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。

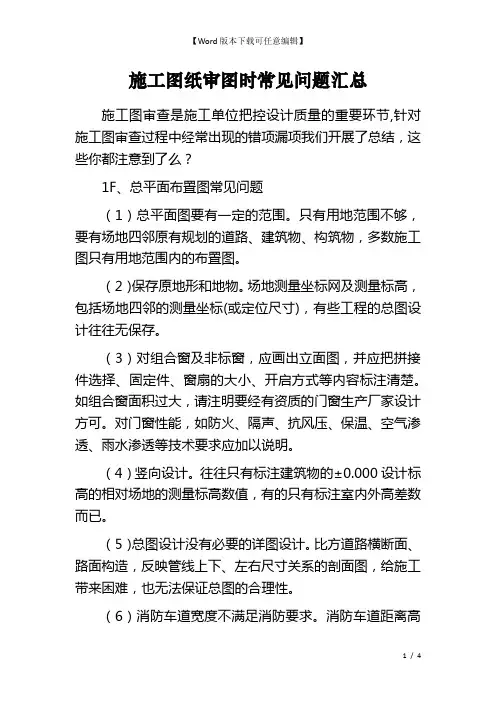

施工图纸审图时常见问题汇总施工图审查是施工单位把控设计质量的重要环节,针对施工图审查过程中经常出现的错项漏项我们开展了总结，这些你都注意到了么？1F、总平面布置图常见问题（1）总平面图要有一定的范围。

只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。

（2）保存原地形和地物。

场地测量坐标网及测量标高，包括场地四邻的测量坐标(或定位尺寸)，有些工程的总图设计往往无保存。

（3）对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚。

如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可。

对门窗性能，如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。

（4）竖向设计。

往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。

（5）总图设计没有必要的详图设计。

比方道路横断面、路面构造，反映管线上下、左右尺寸关系的剖面图，给施工带来困难，也无法保证总图的合理性。

（6）消防车道宽度不满足消防要求。

消防车道距离高层建筑外墙小于5米，不满足消防登高面要求。

2F、建筑设计说明常见问题（1）装饰做法光是文字说明表达是不够完整的。

最好是有各种材料做法一览表+各部位装修材料一览表方能完整地表达清楚，少数能做到，多数工程还只是文字说明。

总说明中占地面积一般都缺标注。

（2）幕墙工程。

(包括玻璃幕墙、金属幕墙、石材幕墙等)及特殊的屋面工程，与其他特殊构造，对其设计、制作、安装等技术要求未加说明。

（3）缺电梯(自动扶梯)，选择及性能说明包括功能、载重量、速度、停站数、提升高度等。

（4）墙体预留孔及楼板预留孔，管道井楼层的封堵方式等未说明。

（5）门窗表。

组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚。

（6）防火设计说明普遍存在问题。

按《建筑工程设计文件编制深度规定》要求，每层建筑平面中要注明防火分区面积和分区分隔位置示意图，宜单独成图，如为一个防火分区，可不注防火分区面积。

建施图常犯错误总结施工图审查及绘制建施图注意点初学预算看建筑施工图的思路和技巧绘制建筑施工图的步骤和方法所有图纸都需要注意的问题：1. 每一张图纸的字体都要统一，（说明上字体除外）但是其上的字体必须统一。

2. 每一张的三道尺寸线要表达的内容1）第一道尺寸线为总尺寸，包括外墙皮2）第二道尺寸线为轴线距离，包括外边阳台的标注3）第三道尺寸线为外墙上洞口尺寸，不包括外墙皮3. 每一张施工图都要确认图名施工图需要注意的问题一、封皮：1、确认图名是否正确2、确认公司的工程名称二、目录：1、确认公司名称、资质等级与工程证号2、确认工程名称与工程编号3、建筑图纸的前后排序为：封皮 A2、目录A2、建总A2、建施-01、建施-02……三、地下室组合平面图：1、检查三道尺寸线（隔墙轴线尺寸也要标），不能定轴号的字母为O、Z、I2、要有防火分区示意图3、防火分区的划分（住宅的每个地下防火分区最大为500m2，且每个防火分区必须有两个出口；如果防火分区大于500m2，则需要加一个甲级钢制防火门）4、变形缝处（也就是防火墙处）的窗洞口之间的距离必须大于2m，如果洞口之间距离小于2m，则需要砌筑240厚砖墙，并砌至+0.000处。

5、高层地下室要考虑公共走道的通风需设通风窗井，且排风口面积应大于公共走道面积的2%6、高层防烟楼梯间在地下层应设排风井；高层地下室的电气设备间地面应比普通地面高150-300mm。
