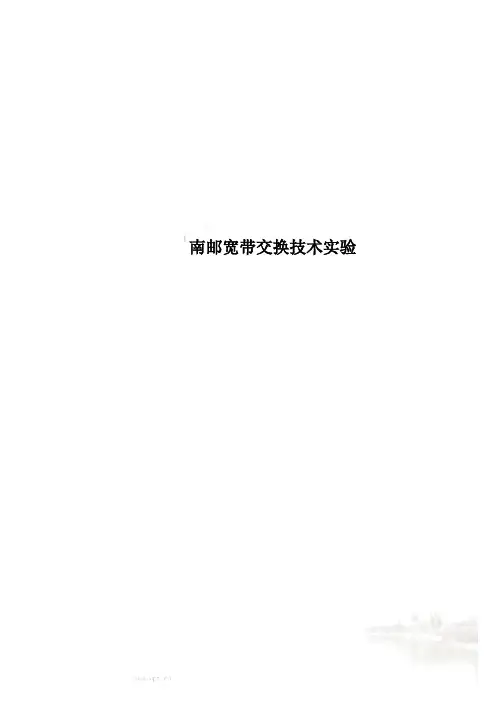

南邮宽带交换技术实验

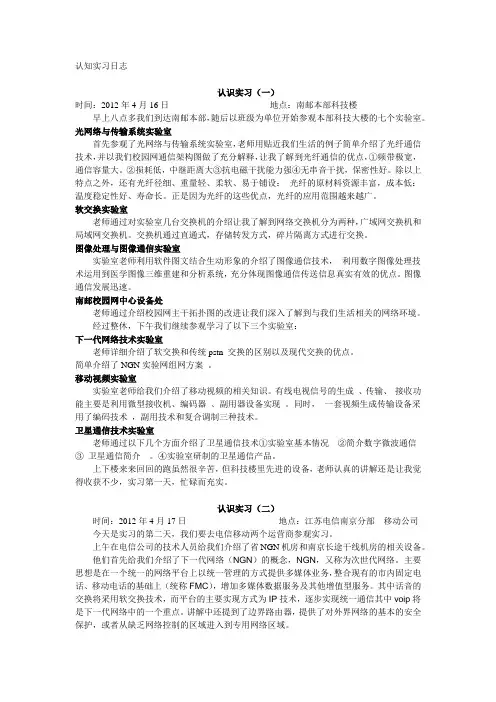

认知实习日志认识实习（一）时间：2012年4月16日地点：南邮本部科技楼早上八点多我们到达南邮本部，随后以班级为单位开始参观本部科技大楼的七个实验室。

光网络与传输系统实验室首先参观了光网络与传输系统实验室，老师用贴近我们生活的例子简单介绍了光纤通信技术，并以我们校园网通信架构图做了充分解释，让我了解到光纤通信的优点，①频带极宽，通信容量大。

②损耗低，中继距离大③抗电磁干扰能力强④无串音干扰，保密性好。

除以上特点之外，还有光纤径细、重量轻、柔软、易于铺设：光纤的原材料资源丰富，成本低：温度稳定性好、寿命长。

正是因为光纤的这些优点，光纤的应用范围越来越广。

软交换实验室老师通过对实验室几台交换机的介绍让我了解到网络交换机分为两种，广域网交换机和局域网交换机。

交换机通过直通式，存储转发方式，碎片隔离方式进行交换。

图像处理与图像通信实验室实验室老师利用软件图文结合生动形象的介绍了图像通信技术，利用数字图像处理技术运用到医学图像三维重建和分析系统，充分体现图像通信传送信息真实有效的优点。

图像通信发展迅速。

南邮校园网中心设备处老师通过介绍校园网主干拓扑图的改进让我们深入了解到与我们生活相关的网络环境。

经过整休，下午我们继续参观学习了以下三个实验室：下一代网络技术实验室老师详细介绍了软交换和传统pstn 交换的区别以及现代交换的优点。

简单介绍了NGN实验网组网方案。

移动视频实验室实验室老师给我们介绍了移动视频的相关知识。

有线电视信号的生成、传输、接收功能主要是利用微型接收机、编码器、副用器设备实现。

同时，一套视频生成传输设备采用了编码技术，副用技术和复合调制三种技术。

卫星通信技术实验室老师通过以下几个方面介绍了卫星通信技术①实验室基本情况②简介数字微波通信③卫星通信简介。

④实验室研制的卫星通信产品。

上下楼来来回回的跑虽然很辛苦，但科技楼里先进的设备，老师认真的讲解还是让我觉得收获不少，实习第一天，忙碌而充实。

认识实习（二）时间：2012年4月17日地点：江苏电信南京分部移动公司今天是实习的第二天，我们要去电信移动两个运营商参观实习。

《计算机通信网》实验报告班级：姓名：学号：实验成绩内容；ipconfig 实用程序可用于显示当前的tcp/ip 配置的设置值。

这些信息一般用来检验人工配置的tcp/ip 设置是否正确。

但是，如果你的计算机和所在的局域网使用了动态主机配置协议DHCP，这个程序所显示的信息也许更加实用。

这时，ipconfig 可以让你了解你的计算机是否成功的租用到一个ip 地址，如果租用到则可以了解它目前分配到的是什么地是否正常。

需要注意的是：成功地与另一台主机进行一次或两次数据报交换并不表示tcp/ip配置就是正确的，你必须执行大量的本地主机与远程主机的数据报交换，才能确信tcp/ip的正确性。

简单的说，ping就是一个测试程序，如果ping运行正确，你大体上就可以排除网络访问层、网卡、modem的输入输出线路、电缆和路由器等存在的故障，从而减小了问题的范围。

ping ——对这个域名的解析是通过dns服务器，如果这里出现故障，则表示dns服务器的ip地址配置不正确或dns 服务器有故障（对于拨号上网用户，某些isp 已经不需要设置dns服务器了）。

3、用route命令查询路由表，并写出路由表中三条信息；4、用命令netstat 查看本机活动的TCP连接，列出三条非本地活动的TCP连接；5、用命令tracert查看到达所经过的路径，并把它们列出来，写出最终的IP地址。

最终的IP地址：203.208.43.79实验成绩１、网络拓朴图网络拓朴图2、基本设置计算机A、B的IP地址如上图所示，但不设置默认网关地址。

因为一旦添上默认网关，就相当于在主机路由表添加一个默认路由项。

3、AB之间连接性测试先从A ping B，或者B ping A，其中结果如图所示：图中的Destination Host unreachable 表示目标主机不可达，因为在主机A的路由表中没有对Ｂ的路由项。

4、在主机Ａ的路由表中分别添加特定主机、特定网络、默认路由项，使AB之间的能相互路由。

2013宽带交换技术复习提纲考试时间：6月24日16：00～～17：50100014～21班教四101 100022～25班教四201答疑时间：6月24日上午10点教四306（通院办公室），同时收实验报告CH11、CSMA/CD应用在OSI的第几层？工作原理是什么？2、基于软交换的NGN网络组成分为几层？哪一层在呼叫控制的基础上向用户提供各种增值业务？3、说明电信交换技术和路由技术的差异。

4、软交换机提供增值业务的实现方式？1.）传统智能网方式采用原来的INAP接口，由SCP提供智能业务。

2.）通过开放式接口由第三方应用服务器提供业务。

这种方式适合IP网络特点和分布式计算机网络环境，是完全不同于传统通信网的一种全新的方式，是NGN最有前景的技术之一。

它要求软交换机支持开放式业务接口标准，目前的主流标准就是Parlay，通常需要配置相应的应用网关，软交换机通过该网关与应用服务器交互。

5、面向连接和无连接的区别6、A TM与IP结合有哪两种模式7、NGN是业务驱动的网络，应实现业务与呼叫控制分离、呼叫与承载分离。

8、SIP用户终端上电后即向登记服务器（registry）登记，SIP专门定义了一个“登记”（REGISTER）请求消息，并规定了登记操作过程。

9、在网络中MG的地位就是NGN和其他网络之间的互通设备。

10、软交换机最基本的功能就是呼叫控制功能，即呼叫建立、释放和监视功能，呼叫控制协议采用SIP。

11、SIP协议的基本功能12、如果主被叫分属不同的SSW管辖，则SSW之间通过SIP、H.323或BICC协议交互，完成呼叫建立过程。

13、简单叙述一下H.323网关的功能？缺点？CH21、ATM交换技术中存在VP交换和VC交换两种方式，两者区别？2、传输会聚子层TC的功能？信元头差错控制是如何具体实现？3、ATM通过定义不同ATM适配层AAL来满足不同业务传送性能的要求。

AAL适配层业务分为哪四种？各自的特征是？4、ATM信元结构中CLP的作用，赋值？5、假设某数据分组长度为200字节，要求用AAL5适配。

南邮宽带交换技术实验南京邮电大学实验报告课程宽带交换技术专业通信工程学生姓名Mango C班级学号任课教师单位通信与信息工程学院2013/2014学年第2学期实验一MPLS网络基本配置实验一、实验目的通过MPLS协议的基本配置，学习核心网设备的配置方法，掌握标签分发交换过程。

二、实验内容利用路由设备实现MPLS基本配置的功能。

三、实验仪器设备和材料清单1.实验用软件：GNS3、SecureCRT、c3640-jk9s-mz.124-16.bin。

2.高性能电脑一台。

四、实验要求1.学习实验所用软件的安装和使用方法；2.完成局域网内路由互通并观察各种表项；3.完成MPLS的基本配置并观察标签分发交换过程。

五、实验步骤1.实验网络设计(1)MPLS配置实验所使用的路由器型号：C3600 路由器(2)端口及IP地址设计：(3)拓扑连接：2.实验步骤（1）建立新工程步骤打开GNS3 软件，新建工程，命名为：B11010706（2）选取路由器、配置端口、连接路由器选择C3600，拖出7 个C3600 路由器，分别为R1~R7。

R1~R3 组成运营商MPLS 骨干网，R1、R3 为运营商边缘路由器PE，R2 为运营商核心路由器P。

R4~R6 为客户端边缘路由器CE，R4、R5 模拟公司A 的私网，R6、R7 模拟公司B 的私网。

各路由器插槽slot0选择“NM-4T”选项。

如上图设计拓扑选择各端口连接路由器。

（3）路由器端口IP地址配置使用config t命令进入全局模式，在全局配置模式下配置各路由器环回口及各接口ip地址并激活各端口配置结果：以R1为例（4）路由协议配置运营商MPLS 骨干网和公司A 的私网的网内协议采用RIP协议；公司 B 的私网的网内协议采用EIGRP协议。

用show ip route命令查看路由表，以R1为例：Codes: C - connected, R - RIP16.0.0.0/24 is subnetted, 1 subnetsC 16.1.1.0 is directly connected, Serial0/21.0.0.0/32 is subnetted, 1 subnetsC 1.1.1.1 is directly connected, Loopback02.0.0.0/32 is subnetted, 1 subnetsR 2.2.2.2 [120/1] via 12.1.1.2, 00:00:17, Serial0/03.0.0.0/32 is subnetted, 1 subnetsR 3.3.3.3 [120/2] via 12.1.1.2, 00:00:17, Serial0/023.0.0.0/24 is subnetted, 1 subnetsR 23.1.1.0 [120/1] via 12.1.1.2, 00:00:17, Serial0/012.0.0.0/24 is subnetted, 1 subnetsC 12.1.1.0 is directly connected, Serial0/014.0.0.0/24 is subnetted, 1 subnetsC 14.1.1.0 is directly connected, Serial0/1用ping命令检查每段链路的互通性，以R1为例：R1#ping 3.3.3.3 source 1.1.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 3.3.3.3,timeout is 2 seconds:Packet sent with a source address of 1.1.1.1!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 544/667/744 msR1#ping 4.4.4.4 source 1.1.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 4.4.4.4, timeout is 2 seconds:Packet sent with a source address of 1.1.1.1 .....Success rate is 0 percent (0/5)可以看到R1与R3路由连通但与R4未连通。

实验一AMI/HDB3码型变换一、实验原理AMI码的全称是传号交替反转码。

这是一种将消息代码0（空号）和1（传号）按如下规则进行编码的码：代码的0仍变换为传输码的0，而把代码中的1交替地变换为传输码的+1、–1、+1、–1…由于AMI码的传号交替反转，故由它决定的基带信号将出现正负脉冲交替，而0电位保持不变的规律。

由此看出，这种基带信号无直流成分，且只有很小的低频成分，因而它特别适宜在不允许这些成分通过的信道中传输。

AMI码除有上述特点外，还有编译码电路简单及便于观察误码情况等优点，它是一种基本的线路码，并得到广泛采用。

但是，AMI码有一个重要缺点，即接收端从该信号中来获取定时信息时，由于它可能出现长的连0串，因而会造成提取钟时的困难。

为了保持AMI码的优点而克服其缺点，人们提出了许多种类的改进AMI码，HDB3码就是其中有代表性的一种。

HDB3码的全称是三阶高密度双极性码。

它的编码原理是这样的：先把消息代码变换成AMI码，然后去检查AMI码的连0串情况，当没有4个以上连0串时，则这时的AMI码就是HDB3码；当出现4个以上连0串时，则将每4个连0小段的第4个0变换成与其前一非0符号（＋1或–1）同极性的符号。

显然，这样做可能破坏“极性交替反转”的规律。

这个符号就称为破坏符号，用V符号表示（即+1记为+V, –１记为–V）。

为使附加V符号后的序列不破坏“极性交替反转”造成的无直流特性，还必须保证相邻V符号也应极性交替。

这一点，当相邻符号之间有奇数个非０符号时，则是能得到保证的；当有偶数个非0符号时，则就得不到保证，这时再将该小段的第1个0变换成+B或–B符号的极性与前一非0符号的相反，并让后面的非0符号从V符号开始再交替变化。

虽然HDB3码的编码规则比较复杂，但译码却比较简单。

从上述原理看出，每一个破坏符号V总是与前一非0符号同极性（包括B在内）。

这就是说，从收到的符号序列中可以容易地找到破坏点V于是也断定V符号及其前面的3个符号必是连0符号，从而恢复4个连0码，再将所有–1变成+1后便得到原消息代码。

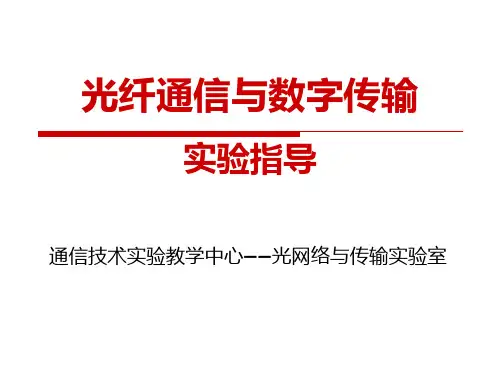

南京邮电大学2016-2017学年第二学期实验报告《光纤通信与数字传输》专业：通信工程学生姓名：***班级学号：B************：***指导单位：信息与通信工程实验教学中心日期：二〇一七年六月实验一：光纤通信传输设备认知（2 课时）实验目的：对照理论课的教学内容，熟悉SDH光纤传输设备的结构、功能和配置原理，熟悉SDH信号复接的流程。

实验内容：了解光纤通信传输设备构成和工作原理；熟悉实际的光纤通信网络构成。

实验项目一：中兴通讯S385 高速率光纤通信传输设备认知1．观察和了解中兴通讯S385 设备机架结构。

2．观察和了解中兴通讯S385 设备子架结构。

3．观察和了解中兴通讯S385 设备组网配置。

实验结果和分析：（1）实验中的S385 系统配置成何种网络结构？答：三角形环装结构（2）S385 系统中风扇插箱的主要功能是什么？答：用于对设备进行强制风冷散热。

实验项目二：中兴通讯S385 高速率光纤通信传输设备单板认知1．观察和了解S385 子架槽位及单板配置。

2．观察和了解光线路板配置及插槽位置。

3．观察和了解电接口板/支路单元配置及插槽位置。

实验结果和分析：（1）OL64单板工作状态如何，单板上有哪些指示灯？答：单板工作正常，指示灯有：NOM绿灯、ALM1黄灯、ALM2红灯（2）说明如图所示的子框中OW、NCP、QXI和SCI 单板的名称。

答：OW：公务板NCP：网元控制板QXI：QX接口板SCI：时钟接口板实验项目三：S385 业务实现1．观察和了解节点配置类型。

2．观察和了解时钟单板工作状态。

3．观察和了解E1 业务实现过程。

实验结果和分析：（1）时钟单板面板上NOM、ALM1和ALM2 状态指示灯分别代表什么含义？答： NOM：绿灯，表示正常工作状态ALM1：黄灯，表示有一般告警ALM2：红灯，表示有严重告警（2）SDH复用映射中采用C12 复用路径涉及S385 设备中哪些功能单板？答：EPE1*63 63路E1处理板ESE1*63 63路E1接口板处理板和支路板分为75欧和120欧两种实验二：SDH 传输设备网络管理操作（2 学时）实验目的：掌握网络管理系统中告警管理、性能管理和用户管理等管理操作实现过程，熟悉和理解网管操作相关性能参数的意义。

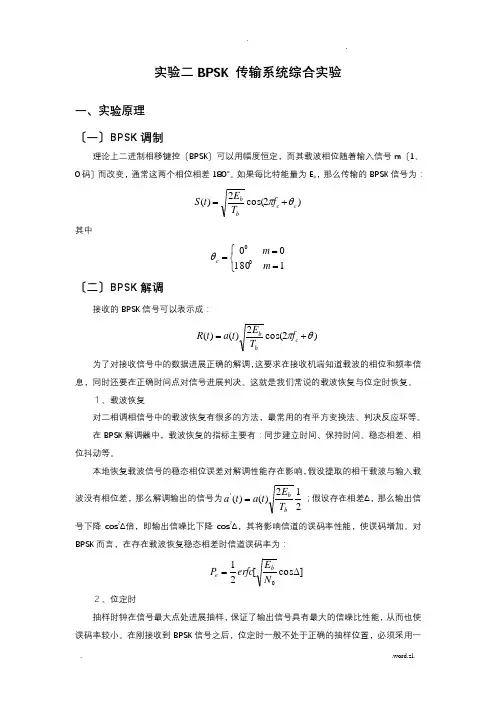

实验二BPSK 传输系统综合实验一、实验原理〔一〕BPSK 调制理论上二进制相移键控〔BPSK 〕可以用幅度恒定，而其载波相位随着输入信号m 〔1、0码〕而改变，通常这两个相位相差180°。

如果每比特能量为E b ，那么传输的BPSK 信号为：)2cos(2)(c c bb f T E t S θπ+=其中 ⎩⎨⎧===11800000m m c θ 〔二〕BPSK 解调接收的BPSK 信号可以表示成：)2cos(2)()(θπ+=c bb f T E t a t R 为了对接收信号中的数据进展正确的解调，这要求在接收机端知道载波的相位和频率信息，同时还要在正确时间点对信号进展判决。

这就是我们常说的载波恢复与位定时恢复。

１、载波恢复对二相调相信号中的载波恢复有很多的方法，最常用的有平方变换法、判决反应环等。

在BPSK 解调器中，载波恢复的指标主要有：同步建立时间、保持时间、稳态相差、相位抖动等。

本地恢复载波信号的稳态相位误差对解调性能存在影响，假设提取的相干载波与输入载波没有相位差，那么解调输出的信号为212)()('b b T E t a t a =；假设存在相差Δ，那么输出信号下降cos 2Δ倍，即输出信噪比下降cos 2Δ，其将影响信道的误码率性能，使误码增加。

对BPSK 而言，在存在载波恢复稳态相差时信道误码率为：]cos [210∆=N E erfc P b e ２、位定时 抽样时钟在信号最大点处进展抽样，保证了输出信号具有最大的信噪比性能，从而也使误码率较小。

在刚接收到BPSK 信号之后，位定时一般不处于正确的抽样位置，必须采用一定的算法对抽样点进展调整，这个过程称为位定时恢复。

常用的位定时恢复有：滤波法、数字锁相环等。

最后，对通信原理综合实验系统中最常用的几个测量方法作一介绍：眼图、星座图与抽样判决点波形。

１、眼图：利用眼图可方便直观地估计系统的性能。

示波器的通道接在接收滤波器的输出端，调整示波器的水平扫描周期，使其与接收码元的周期同步。

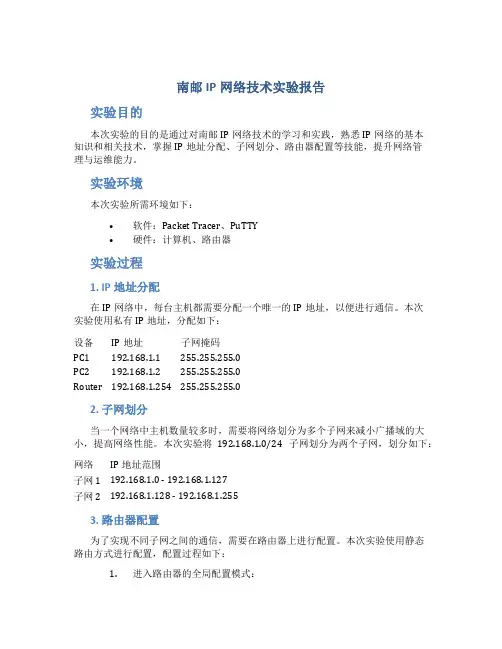

南邮IP网络技术实验报告实验目的本次实验的目的是通过对南邮IP网络技术的学习和实践，熟悉IP网络的基本知识和相关技术，掌握IP地址分配、子网划分、路由器配置等技能，提升网络管理与运维能力。

实验环境本次实验所需环境如下：•软件：Packet Tracer、PuTTY•硬件：计算机、路由器实验过程1. IP地址分配在IP网络中，每台主机都需要分配一个唯一的IP地址，以便进行通信。

本次实验使用私有IP地址，分配如下：设备IP地址子网掩码PC1 192.168.1.1 255.255.255.0PC2 192.168.1.2 255.255.255.0Router 192.168.1.254 255.255.255.02. 子网划分当一个网络中主机数量较多时，需要将网络划分为多个子网来减小广播域的大小，提高网络性能。

本次实验将192.168.1.0/24子网划分为两个子网，划分如下：网络IP地址范围子网1 192.168.1.0 - 192.168.1.127子网2 192.168.1.128 - 192.168.1.2553. 路由器配置为了实现不同子网之间的通信，需要在路由器上进行配置。

本次实验使用静态路由方式进行配置，配置过程如下：1.进入路由器的全局配置模式：Router> enableRouter# configure terminal2.配置接口IP地址：Router(config)# interface FastEthernet0/0Router(config-if)# ip address 192.168.1.254 255.255.255.0Router(config-if)# no shutdown3.配置静态路由：Router(config)# ip route 192.168.1.0 255.255.255.128 0.0.0.0Router(config)# ip route 192.168.1.128 255.255.255.128 0.0.0.04. 网络连通性测试在配置完成后，进行网络连通性测试。

南邮认识实习实验报告一、实习目的与意义随着现代社会的发展，通信技术在人们的生活中扮演着越来越重要的角色。

为了更好地了解通信技术的发展趋势和实际应用，我们在南邮进行了认识实习。

本次实习的主要目的是让我们通过实地参观和学习，对通信技术及其相关设备有更深入的了解，提高我们的实践能力和综合素质。

通过实习，我们不仅可以学到更多的专业知识，还可以培养我们的团队合作意识和解决问题的能力。

二、实习内容与过程在实习过程中，我们参观了南邮的软交换实验室，并听取了一位老师的讲座。

首先，我们参观了软交换实验室，了解了软交换技术的基本原理和应用场景。

软交换技术是下一代通信网络解决方案中的焦点之一，已成为近年来业界讨论的热点话题。

我国网络与交换标准研究组已经完成了有关软交换体系的总体技术要求框架，863计划也对有关软交换系统在多媒体和移动通信系统方面的研究课题进行了立项。

接着，我们听取了一位老师的讲座。

讲座主要包括以下几个方面：1. 选题：要有实际意义，论据要详实，要有标准格式，语言准确。

2. 如何选题：要符合个人兴趣，在这一方面要有自己的场长，能够找到较多的参考资料，要善于利用身边的资源，如老师、图书馆等。

3. 南邮主要的学位论文类型有：管理、工程设计、产品开发、软件开发等。

4. 学士论文的基本要求：选题要合适，要有一定的意义，一个好的题目，能从中看出研究的切入点与核心工作点。

实验结果要准确可靠，能用仿真软件模拟，并用实际电路验证。

三、实习收获与体会通过本次实习，我对通信技术有了更深入的了解，特别是软交换技术。

在实习过程中，我们学到了很多实用的知识和技能，如软交换技术的基本原理、应用场景和相关设备。

此外，我们还学会了如何撰写科技论文，包括选题、论文结构、语言表达等方面。

同时，本次实习也培养了我们的团队合作意识和解决问题的能力。

在实习过程中，我们需要与团队成员密切合作，共同完成任务。

在面对问题时，我们学会了分析问题、寻找解决方案的方法，并从中取得了很好的锻炼。

一、实验目的1. 理解光纤的基本原理和特性，包括光的全反射、传输损耗、带宽等。

2. 掌握光纤连接的基本方法，包括光纤熔接和光纤接续。

3. 学习光纤通信系统的基本组成和原理，了解其工作流程。

4. 通过实验验证光纤通信系统的性能，包括传输速率、误码率等。

二、实验原理光纤是一种传输光信号的介质，由纤芯和包层构成。

纤芯具有较高的折射率，包层折射率较低。

当光线从纤芯射向包层时，如果入射角大于临界角，光线就会在纤芯和包层的界面发生全反射，从而实现光信号的传输。

光纤通信系统主要由光源、光纤、光发射器、光接收器、放大器、中继器等组成。

光源产生光信号，通过光纤传输，到达光接收器，光接收器将光信号转换为电信号，再经过放大、中继等处理，最终实现信息的传输。

三、实验仪器与设备1. 光纤熔接机2. 光纤接续机3. 光纤测试仪4. 光纤跳线5. 光发射器6. 光接收器7. 光纤通信实验平台四、实验内容1. 光纤熔接（1）将两根光纤的末端清洁干净，去除杂质。

（2）将光纤插入熔接机，调整好位置。

（3）启动熔接机，进行光纤熔接。

（4）熔接完成后，检查光纤连接是否牢固。

2. 光纤接续（1）将两根光纤的末端清洁干净，去除杂质。

（2）将光纤插入接续机，调整好位置。

（3）启动接续机，进行光纤接续。

（4）接续完成后，检查光纤连接是否牢固。

3. 光纤通信系统测试（1）搭建光纤通信实验平台，连接光发射器、光纤、光接收器等设备。

（2）调整光发射器的工作参数，如波长、功率等。

（3）使用光纤测试仪测试光纤的传输损耗、带宽等参数。

（4）测试光接收器的灵敏度、误码率等参数。

五、实验结果与分析1. 光纤熔接实验结果显示，光纤熔接后连接牢固，传输损耗低，符合实验要求。

2. 光纤接续实验结果显示，光纤接续后连接牢固，传输损耗低，符合实验要求。

3. 光纤通信系统测试实验结果显示，光纤通信系统的传输速率、误码率等参数均达到预期目标，系统性能良好。

六、实验结论通过本次实验，我们掌握了光纤熔接、光纤接续等基本技能，了解了光纤通信系统的组成和原理，验证了光纤通信系统的性能。

通信与信息工程学院201 / 201 学年第学期实验报告课程名称：IP网络技术基础（英）实验名称：实验一：实验工具软件介绍实验二：以太网实验实验三：TCP/IP协议分析实验班级学号学生姓名指导教师实验一：实验工具软件介绍一、实验目的和要求：1.通过该实验能掌握常用网络工具的使用，为后面的实验做准备。

2.能够利用这些工具了解网络的运行状态。

二、实验环境：1采用方案一进行实验，学生每人微机一台和一个虚拟机编号，安装光盘中的/book/tools目录下的虚拟机和软件工具，再次利用VMware运行光盘系统并按照虚拟机编号选择IP地址，另外教师可利用随书光盘系统架设被观测网络（三物理机或三虚拟机，使用备用地址）。

2 实验涉及软件的列表如下：被动式工具：NetXray, Netmonitor, WinPcap/Ethereal,tcpdump主动式工具：ping，route, traceroute，nslookup,iperf，SNMP_utils，trapwatcher。

综合工具：solarwinds,IPSwitch。

其中tcpdump、ping、route、traceroute、nslookup、SNMP_utils 几个软件在随书光盘系统中已经安装好了，无需额外安装。

请注意NetXray、Netmonitor、solarwinds和IPSwitch有版权问题。

三、实验原理：通过被动工具，获得并分析数据包；通过主动工具发现网络问题(可以手工制造)；通过强大的综合工具对网络进行分析。

四、实验步骤：(包含结果分析)软件安装安装各种工具软件。

安装各种供测试的应用软件。

实验环节被动工具windows：Ethereal；主动工具windows：ping，ipconfig, tracert，iperf，trapwatcher.五、实验心得IP网络技术主要讲述网络基础知识, 虽然不是广电的主修课程,但对于我们大学生解决实际的网络问题有着指导作用。

南邮认识实习报告实习周的第一天，我随班来到了南邮本部。

首先参观了软交换实验室。

随着通信络技术的飞快进展，人们关于宽带及业务的要求也在迅速增长，为了向用户提供更加灵便、多样的现有业务和新增业务，提供给用户更加个性化的服务，提出了下一代络的概念，且目前各大电信运营商已开始着手进行下一代通信络的实验。

软交换技术又是下一代通信络解决方案中的焦点之一，已成为近年来业界讨论的热点话题。

我国络与交换标准研究组差不多完成了有关软交换体系的总体技术要求框架，８６３打算也对有关软交换系统在多媒体和挪移通信系统方面的研究课题进行了立项。

软交换的概念最早起源于美国。

当时在企业络环境下，用户采纳基于以太的电话，经过一套基于ｐｃ服务器的呼叫操纵软件，实现ｐｂｘ功能。

关于如此一套设备，系统别需单独铺设络，而只经过与局域共享就可实现治理与维护的统一，综合成本远低于传统的ｐｂｘ。

由于企业环境对设备的可靠性、计费和治理要求别高，要紧用于满脚通信需求，设备门槛低，许多设备商都可提供此类解决方案，所以ｉｐｐｂｘ应用获得了巨大成功。

受到ｉｐｐｂｘ成功的启示，为了提高络综合运营效益，络的进展更加趋于合理、开放，更好的服务于用户。

业界提出了如此一种思想：将传统的交换设备部件化，分为呼叫操纵与媒体处理，二者之间采纳标准协议且要紧使用纯软件进行处理，于是，ｓｏｆｔｓｗｉｔｃｈ（软交换）技术应运而生。

软交换是下一代络的核心设备之一，各运营商在组建基于软交换技术的络结构时，必须思考到与其它各种络的互通。

在下一代络中，应有一具较统一的络系统结构。

软交换与应用／业务层之间的接口提供拜访各种数据库、三方应用平台、功能服务器等接口，实现对增值业务、治理业务和三方应用的支持。

其中：软交换与应用服务器间的接口可采纳ｓｉｐ、ａｐｉ，如ｐａｒｌａｙ，提供对三方应用和增值业务的支持；软交换与策略服务器间的接口对络设备工作进行动态干预，可采纳ｃｏｐｓ协议；软交换与关中心间的接口实现络治理，采纳ｓｎｍｐ；软交换与智能ｓｃｐ之间的接口实现对现有智能业务的支持，采纳ｉｎａｐ协议。

南邮交换技术实验报告成品[五篇范文]第一篇：南邮交换技术实验报告成品实验一脉冲与双音多频信号的接收实验（实验指导书中“实验五”）一、实验目的1、了解脉冲信号与双音多频信号在程控交换系统中的发送和接受方法。

2、熟悉该电路的组成及工作过程。

二、实验仪器1、程控交换实验箱一台2、电话单机两台三、实验内容与步骤1、实验准备：连接电话单机；检查实验箱与 PC机的串口连线。

2、打开实验箱电源，电源指示灯亮，正常状态下，CPU工作指示灯间歇闪动，＋5V、－5V、－48V开关电源灯亮，25Hz信号灯闪亮，L11－L14 灯亮，串行通信指示灯亮，四路话机处于待机状态。

之后启动 PC 机，选择进入实验界面。

3、脉冲信号发号收号实验1）设置话机拨号方式“P”。

2）主叫取机，PC 上显示出主叫号码。

19-1 3）主叫听到拨号音后，拨被叫号码。

拨号同时观察 PC界面上脉冲拨号波形，当有键按下时可看到拨号脉冲波形。

拨号完毕后PC 界面上显示被叫号码（只认前两位拨号）4、DTMF 信号的发送、接收、编/解码实验1）设置话机拨号方式“T”。

2）主叫取机，PC 上显示出主叫号码。

3）主叫听到拨号音后，拨被叫号码。

4）拨号同时观察 PC 界面上的双音频信号波形并记录： DTMF 状态：DTMF 状态检测点。

当有键按下时，该点为高电平；DTMF信号消失后，该点则为低电平。

收号中断：DTMF 发号中断检测点。

当无键按下时，该点为低电平；有键按下时是高电平，同时DTMFIN灯亮。

DTMF 输入： DTMF 拨号检测点。

当有键按下时有双音频信号；无键按下时无信号。

19-24）按键同时观察发光二极管L11－L14 与所按键值的关系（BCD 码）。

数码管同步显示电话拨号。

19-3看是否满足表 5－4 所述的对应关系。

拨号完毕后，实验界面上显示被叫号码。

四、心得体会第一个实验相对比较简单，在了解仪器的基础上很容易就能做出实验结果。

实验过程相对来说比较简单，在仪器充足的情况下并不难实现。
