微机原理与接口技术期末试卷与答案一、填空：(每空1分，共20分)1、设字长为八位，有x= -1，y=124，则有：[x+y]补=_________，[x-y]补=__________；2、数制转换：247.86= H =______________BCD;3、在8086CPU中，由于BIU和EU分开，所以_____和_____ 可以重叠操作，提高了CPU的利用率；4、8086的中断向量表位于内存的_______区域，它可以容纳____个中断向量，每一个向量占____ 个字节；5、8086系统中，地址FFFF0H是___________________ 地址；6、8086CPU的MN/MX引脚的作用是____________________；7、8251芯片中设立了_____、_____ 和______三种出错标志；8、8086CPU中典型总线周期由____个时钟周期组成，其中T1期间，CPU输出______信息；如有必要时，可以在__________两个时钟周期之间插入1个或多个T W等待周期。
9、8259A共有___个可编程的寄存器，它们分别用于接受CPU送来的______命令字和________命令字二、简答题：(20分)1、什么是信号的调制与解调？为什么要进行调制和解调？试举出一种调制的方式。
(5分)2、已有AX=E896H，BX=3976H，若执行ADD BX，AX指令，则结果BX，AX，标志位CF，OF，ZF各为何值？(5分)3、有变量定义的伪指令如下：NUMS DW 18 DUP(4 DUP(5),23)V AR DB 'HOW ARE YOU !', 0DH, 0AH试问：NUMS、V AR变量各分配了多少存储字节？(5分)4、已有MOV AL，INF[BP+SI]与MOV AL，ES：INF[BP+SI]两条指令，试问：其源操作数采用何种寻址方式？是字或是字节操作？两条指令有何区别？(5分)三、读图(10分)下图中，AB7~AB0为8086CPU低八位地址总线试问：1、8259A占用______个端口地址，分别为____________，其中ICW1的设置地址为_________________；2、8255A占用_____个端口地址，分别为__________________，其中控制寄存器的地址为_______。
《微机接口技术》课程试题A卷一、填空题（每空格1 分共 28 分）1．接口的基本功能是（）和（）。
2．数据输入/输出的三种方式是（）、（）和（）。
3．在查询输入/输出方式下，外设必须至少有两个端口，一个是（）端口，另一个是（）端口。
4．总线传输方式通常有三种（）、（）和（）。
5．在总线上完成一次数据传输一般要经历如下阶段（）阶段、（）阶段、（）阶段、（）阶段。
6.按总线在微机结构中所处的位置，总线可分为（）总线、（）总线、（）总线、（）总线。
7．8255A具有（）工作方式：（）选通、（）选通和（）。
8．串行通信方式分为（）和（）。
9．RS-232-C是（）与（）间的标准。
10．调制解调器是（）和（）的组合器件。
二、判断题（每小题3分共24）11．8086CPU 在读/写总线周期的 T3 状态结束对 READY 线采样,如果 READY 为低电平,则在 T3 与 T4 状态之间插入等待状态 TW。
（）12．在 8253 的方式控制字中,有一项计数锁存操作,其作用是暂停计数器的计数。
（）13．8250 的溢出错误指示 CPU 还未取走前一个数据,接收移位寄存器又将接收到的一个新数据送至输入缓冲器。
（）14．在 8088 系统（最小组态）中,执行指令”MOV [2000H],AX”需 1 个总线周期。
（）15．DMA 控制器 8237A 现行字节数寄存器的值减到 0 时,终止计数。
（）16．8086/8088CPU 的复位后开始执行的第一条指令的地址为FFFFH。
（）17．若各中断源的优先级是一样的，则可用自动循环优先级来实现。
（）18．最小模式下 8086/8088 读总线操作时序和写总线操作时序中的 DT / R 信号波形基本相同。
（）三、单项选择题：（每小题 3分，共 30 分）19．8086CPU工作在总线请求方式时，会让出（）。
A．地址总线 B．数据总线C．地址和数据总线 D．地址、数据和控制总线20．8086CPU的I/O地址空间为（）字节。
------------------南京邮电学院 2004/2005 学年第一学期期末《微机系统与接口技术A》试题班级学号姓名得分一.单项选择题(每空1分,共10分1.CPU执行RET中断返回指令后,从堆栈栈顶弹出(字节的数据。
A. 3B. 4C. 5D. 62.PC/AT机中,提供日时钟中断功能的是8254的(。
A. 计数器0B. 计数器1C. 计数器2D. 控制寄存器3.采用2片8259A级联,80486的可屏蔽中断最多可扩充到(级。
A.14B.15C.16D.174.异步串行通信的通信速率是指每秒传送的( 个数。
A.字符B.字节C.二进制位D.帧5.当所设计的端口数大于(时,要使用DX间址的输入/输出指令。
A. 256B. 65536C.255D. 655356.微机系统与输入/输出设备的信息交换方式中,(方式的接口电路最简单。
A. DMAB. 中断控制C.查询D. 无条件传送7.可编程定时/计数器8254的三个独立的计数器都是(位的。
A. 8B. 16C.32D.648.PC系统中,下述优先级别最高的中断是(中断。
A. 用户B. NMIC.软件D. 日时钟9.并行I/O接口芯片8255A的数据端口,CPU采用中断方式对数据口进行操作,则该数据口工作在方式(。
A. 0B. 1C.2D. 310.下列不属于硬件中断与软件中断的区别是(。
A.中断的引发方式不同B.获取中断类型码的方式不同C.中断处理程序的结束方式不同D.CPU中断返回不同二.填空题(每空1.5分,共36分1.计算机接口按通用性可以分为两类: 接口和接口。
2.CPU 使用无条件输出方式向外设输出信息,为保证输出数据正确,其假设条件是。
3. 从INTR 引脚产生的中断叫做____________________,CPU 对它的响应受_________标志的影响。
4.可编程定时器/计数器8254中,计数初值的计算公式为:N = (除数不为0。

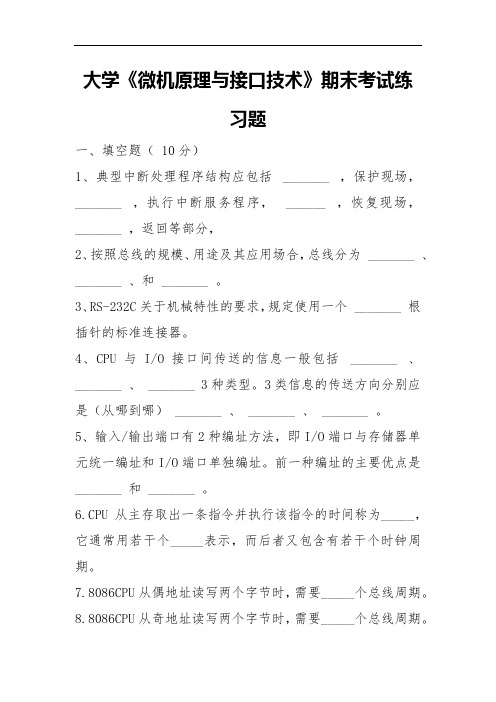

大学《微机原理与接口技术》期末考试练习题一、填空题（ 10分）1、典型中断处理程序结构应包括_______ ，保护现场，_______ ，执行中断服务程序，______ ，恢复现场，_______ ，返回等部分，2、按照总线的规模、用途及其应用场合，总线分为 _______ 、_______ 、和 _______ 。
3、RS-232C关于机械特性的要求，规定使用一个 _______ 根插针的标准连接器。
4、CPU与I/O接口间传送的信息一般包括_______ 、_______ 、 _______ 3种类型。
3类信息的传送方向分别应是（从哪到哪） _______ 、 _______ 、 _______ 。
5、输入/输出端口有2种编址方法，即I/O端口与存储器单元统一编址和I/O端口单独编址。
前一种编址的主要优点是_______ 和 _______ 。
6.CPU从主存取出一条指令并执行该指令的时间称为_____，它通常用若干个_____表示，而后者又包含有若干个时钟周期。
7.8086CPU从偶地址读写两个字节时，需要_____个总线周期。
8.8086CPU从奇地址读写两个字节时，需要_____个总线周期。
9.8086的中断类型号共有_____个。
10.一个程序被中断时的下一条指令的地址称为_____。
11.指出下述5种中断类型即NMI、INTR、除法溢出、INTN和单步中断中优先级最高者为_______________，最低者为_____。
12.CPU通过一个外设接口同外设之间交换的信息包括数据信息、状态信息和_____。
13.在计算机和MODEM之间，或终端机与MODEM之间的接口连接口是____，它是一个国际通用的标准。
14.8255A内部具有_____个输入输出端口。
用8088构成系统时，有________________模式和_________________模式两种选择.在PC/XT机中,8088工作于_____________模式,该模式下8088向总线控制器8288提供___________________三位编码信号,有8288形成若干系统控制信号.15.8088的典型总线周期由____________个T状态周期构成,当CPU访问外设时,外电路将在其总线周期中自动申请插入一个等待周期TW.16. 8255A把____________ 和 ____________分别称为A组和B组，可组成两个独立的并行接口。

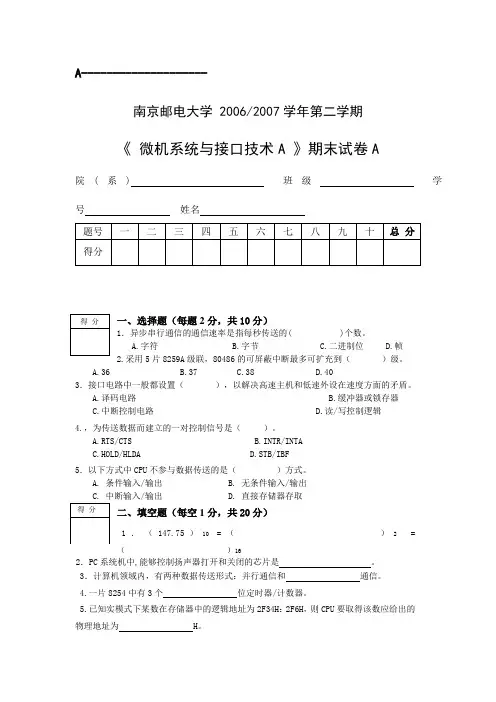

A--------------------南京邮电大学 2006/2007学年第二学期《 微机系统与接口技术A 》期末试卷A院(系) 班级 学号 姓名 题号 一 二 三 四 五 六 七 八 九 十 总 分 得分一、选择题（每题2分，共10分）1．异步串行通信的通信速率是指每秒传送的( )个数。
A.字符B.字节C.二进制位D.帧2.采用5片8259A 级联，80486的可屏蔽中断最多可扩充到（ ）级。
A.36 B.37 C.38 D.403．接口电路中一般都设置（ ），以解决高速主机和低速外设在速度方面的矛盾。
A.译码电路B.缓冲器或锁存器C.中断控制电路D.读/写控制逻辑 4.，为传送数据而建立的一对控制信号是（ ）。
A.RTS/CTSB.INTR/INTAC.HOLD/HLDAD.STB/IBF 5．以下方式中CPU 不参与数据传送的是（ ）方式。
A. 条件输入/输出B. 无条件输入/输出C. 中断输入/输出D. 直接存储器存取 二、填空题（每空1分，共20分） 1．（147.75）10 =（ ）2 =（ ）162．PC 系统机中,能够控制扬声器打开和关闭的芯片是 。
3．计算机领域内，有两种数据传送形式：并行通信和 通信。
4.一片8254中有3个 位定时器/计数器。
5.已知实模式下某数在存储器中的逻辑地址为2F34H ：2F6H ，则CPU 要取得该数应给出的物理地址为 H 。
6．串行异步通信的传输方式有单工通信、 通信和 通信。
7．访问存储器操作数有许多寻址方式，用 间址时，约定访问的是堆栈段。
8．指出下列语句所执行的功能得 分得 分①． LEA BX ，BUF②． AND AL ，0FH③、 SAL AL ，1④、 OUT 41H ，AL9． DMA 的英文全称是 。
10．两台计算机在进行短距离点—点单工通信时，发方的RS-232C 口的 信号必须与收方的RXD 信号相连， 信号必须互连。
--------------------南京邮电大学 2007/2008学年第一学期《 微机系统与接口技术A 》期末试卷B院(系)班级学号 姓名题号 一 二 三 四 五 六 总 分 得分一、单项选择题（10分，每题2分，请将答案的代号填在题目的空缺处）1．下列486指令中，格式合法的是（ ）。
A. OUT 3F8H ，ALB. MOV AX ，BLC. INC [DX]D. ADD AL ，[BX+SI] 2. PC 机的微处理器内部集成了控制器和（ ）等部件。
A.运算器B.系统总线C.动态存储器D.接口电路3．为解决高速主机和低速外设在速度方面的矛盾，I/O 接口电路中一般都设置（ ）。
A.口地址译码电路B.缓冲器或锁存器C.中断控制电路D.读/写控制逻辑 4. 下列属于PC 机硬件中断的是（ ）中断。
A. DOSB. 日时钟C. 除法错D. BIOS5．CPU 不参与数据传送的是（ ）方式。
A. 查询输入/输出B. 无条件输入/输出C. 中断输入/输出D. 直接存储器存取二、填空题（20分，每空1分）1．8位字长的无符号数其数值范围是 ，8位字长的有符号数数值范围是 。
得 分得 分2．实地址模式下，CPU访问存储器时，首先要通过地址总线送出要访问的存储单元的位物理地址。
3．是计算机最底层的系统管理程序,操作系统和用户程序均可调用。
4.中断源是指。
5.实地址模式下，CPU内部的寄存器中的内容是相关逻辑段的段基址。
6．串行异步通信的传输方式有单工通信、通信和通信。
7．指令MOV [BX]，AL，源操作数的寻址方式是，目标操作数的寻址方式是。
8．在具有NEAR属性的子程序中，执行RET指令将从栈顶弹出个字节送寄存器。
9．具有查询方式功能的接口电路中，必须设置端口和端口。
10．串行异步通信协议要求收、发双方预置的帧数据格式和必须一致。
11. 实地址模式下，当堆栈为空时，如SS=0804H，SP=0050H，则栈底单元的物理地址是H，CPU执行一条PUSH AX指令后，此堆栈栈顶的物理地址为 H。
《微机原理与接口技术》期末复习题一、选择题1. 在微机中，用来表示信息的最小单位是（）。
A. 位B. 字节C. 字D. 双字2. 机器字长为8位,十进制数125转换成十六进制数是（）。
A. 125HB. 7DHC. 0FFHD. 0D7H3. 8253的三个计数器中每一个都有三条信号线,其中CLK是指（）。
A.定时计数脉冲输入B.输出信号C.选通输入D.门控制输入4. 高速I/O设备或成组交换数据时，可以采用（）方式传送数据。
A. 查询B. 中断C. DMAD. 同步5. 堆栈操作时，段基址由（）寄存器指出，段内偏移量由SP寄存器指出。
A. CSB. DSC. SSD. ES6. 8255A的“端口C按位置1/置0控制字”应写入（）。
A. A口B. B口C. C口D. 控制口7. 采用条件传送时,必须要有（）。
A. 中断逻辑B. 类型号请求信号C. 状态端口D. 请求信号8. 中断服务程序入口地址是（）A 中断向量表的指针B 中断向量C 中断向量表D 中断号9. 8086/8088CPU在执行IN AL,DX指令时,DX寄存器的内容输出到（）上。
A. 地址总线B. 数据总线C. 存储器D. 寄存器10. 一般地，将计算机指令的集合称为（）。
A. 指令系统B. 汇编语言C. 模拟语言D. 仿真语言11. 8086处理器最小工作方式和最大工作方式的主要差别是（）。
A. 内存容量不同B. I/O端口数不同C. 数据总线位数不同D. 单处理器和多处理器的不同12. 将寄存器AX的内容求反的正确操作是（）A. NEG AXB. XOR AX，0FFFFHC. OR AXD. CMP AX，AX13. 用DEBUG调试汇编语言程序时，显示某指令的地址是2F80:F400，存放该指令的存储单元的物理地址是（）A. 3EC00HB. 2F80HC. 12380HD. 2F800H14.汇编程序是一种（）A. 汇编语言程序B. 编辑程序C. 翻译程序D. 将高级语言程序转换成汇编语言程序的程序15. 在查询方式下输入/输出时，在I/O接口中设有（），通过它来确定I/O设备是否准备好。
--------------------南京邮电大学 2007/2008学年第一学期《 微机系统与接口技术A 》期末试卷B院(系) 班级 学号 姓名题号 一 二 三 四 五 六 总 分 得分一、单项选择题（10分，每题2分，请将答案的代号填在题目的空缺处）1．下列486指令中，格式合法的是（ ）。
A. OUT 3F8H ，ALB. MOV AX ，BLC. INC [DX]D. ADD AL ，[BX+SI] 2. PC 机的微处理器内部集成了控制器和（ ）等部件。
A.运算器B.系统总线C.动态存储器D.接口电路3．为解决高速主机和低速外设在速度方面的矛盾，I/O 接口电路中一般都设置（ ）。
A.口地址译码电路B.缓冲器或锁存器C.中断控制电路D.读/写控制逻辑 4. 下列属于PC 机硬件中断的是（ ）中断。
A. DOS B. 日时钟 C. 除法错 D. BIOS 5．CPU 不参与数据传送的是（ ）方式。
A. 查询输入/输出B. 无条件输入/输出C. 中断输入/输出D. 直接存储器存取二、填空题（20分，每空1分）1．8位字长的无符号数其数值范围是 ，8位字长的有符 号数数值范围是 。
2．实地址模式下，CPU 访问存储器时，首先要通过地址总线送出要访问的存储单元的 位物理地址。
3． 是计算机最底层的系统管理程序,操作系统和用户程序均可调用。
4.中断源是指 。
得 分得 分5.实地址模式下，CPU内部的寄存器中的内容是相关逻辑段的段基址。
6．串行异步通信的传输方式有单工通信、通信和通信。
7．指令MOV [BX]，AL，源操作数的寻址方式是，目标操作数的寻址方式是。
8．在具有NEAR属性的子程序中，执行RET指令将从栈顶弹出个字节送寄存器。
9．具有查询方式功能的接口电路中，必须设置端口和端口。
10．串行异步通信协议要求收、发双方预置的帧数据格式和必须一致。
11. 实地址模式下，当堆栈为空时，如SS=0804H，SP=0050H，则栈底单元的物理地址是 H，CPU执行一条PUSH AX指令后，此堆栈栈顶的物理地址为 H。
12．PC系统使用两片芯片管理硬件可屏蔽中断，CPU检测到可屏蔽中断请求时，满足一定条件后通过总线控制器向该中断控制器发出中断信号。
13．若加到8254芯片上的计数时钟频率为0.5MHz，则一个计数器的最长定时时间为秒。
三、简答题（共28分）得分1．什么叫端口？按端口寄存器存放信息的物理意义来分，端口可以分为哪几类？（6分）2．简述硬件中断和软件中断的区别。
（8分）3．8255A有哪几个数据端口？各数据端口有哪几种工作方式？（6分）4．什么是波特率？设异步串行通信一帧字符有8个数据位，无校验，1个停止位，如果波特率为9600，则每秒钟能传输多少个字符？（8分）得分四、简单分析题（22分）1.执行下述两条指令后，AL寄存器的内容是多少？C、O、S、Z 4个标志分别为何值? （6分）MOV AL，0C8HADD AL，69H答：AL= H；C标= ；O标= ；S标= ；Z标= 。
2．设数据段字单元KEEPIP和KEEPCS中分别存放的是1CH型中断服务程序入口的偏移地址和段基址。
请完成下列程序段，将保存在KEEPIP和KEEPCS中的1CH型中断服务程序入口地址写入中断向量表。
（5分）RESET PROCPUSHAPUSH DSMOV DX,______________MOV AX,______________MOV DS, AXMOV AH,_____________MOV AL,_____________INT 21HPOP DSPOPA______________________RESET ENDP3．设数据段定义如下：（6分）NUM DB +50，-1，250，87，-100，120（1）汇编后最大的真值数是（写出十六进制真值数）；（2）汇编后最小的真值数是 （写出十六进制真值数）。
（3）设代码段有如下指令： MOV BX ，OFFSET NUM MOV DX ，[BX+2]执行上述指令后，DX= H 。
4．下图为8255A 的A 口工作在方式1输出的操作时序，请回答问题。
（5分）（1）WR 写信号信号有效时，将CPU 数据锁存入端口，并且还改变OBF 信号和 信号的状态；（2）CPU 采用查询方式向8255A 输出数据时，应先查询 信号，当该信号为 (高/低)电平时，执行一条 指令，输出下一个数据；（3）若CPU 采用中断方式向8255A 输出数据，则对8255A 初始化应写入的C 口置0/置1命令字为 H ，使相应的中断允许标志置1，从而达到开放中断的目的。
五、综合应用题（20分）1．PC 系统外扩使用一片可编程定时/计数器8254，8254的输入时钟是8MHz 。
硬件电路原理图如下所示：（9分）得 分8MHz +5V 1Hz 的方波D0 CLK0 GATE0 D7 OUT0 CLK1 A1 GATE18254 D0D7 A1 A0IOW200H~203WROBF INTR ACK 输出根据上图：（1）当8254的A1A0为11、WR为0、CS为0、RD为1时，表示CPU对8254内部的进行（读/写）操作。
（2）软件设计对8254的0号计数器初始化程序段如下：MOV AL，36HMOV DX，203HOUT DX，ALMOV AX，4000MOV DX，200HOUT DX，ALMOV AL，AHOUT DX，AL由上述程序段可知，8254的0号计数器口地址为，工作在方式，输出波形的频率是 Hz。
（3）写出1号计数器的初始化程序段。
2．利用甲、乙两台计算机的主串口直接相连进行无联络线的单工通信。
甲发送，乙接收。
双方通信前约定：7位数据位，1位停止位，偶校验，通信速率为2400bps（分频系数0030H）,双方均采用查询方式进行数据的发送和接收。
（11分）（1）为甲计算机的8250Sout 端画出发送字符‘C ’的数据波形图。
（2）为甲计算机编写发送字符‘C ’的串行通信程序。
（要求写出完整的直接对8250端口操作的汇编源程序）南京邮电大学 2007/2008学年第一学期 《 微机系统与接口技术A 》期末试卷B参考答案与评分标准一、选择题（每题2分，共10分）题 号 1 2 3 4 5 答 案DABBD二、填空题（每空1分，共20分）1． 0~255 -128~ +127 2． 203． BIOS4. 能够引发CPU 中断的信息源5. 段6． 半双工 全双工 7． 寄存器寻址 寄存器间接寻址 8． 2 IP 9． 数据 状态1数据10．111．08090H 0808EH12．8259A 响应（INTA）13．0.131072（保留2位有效位即可）三、简答题（共28分）1．（6分）答：接口电路中能与CPU直接进行信息交换的寄存器就叫端口。
