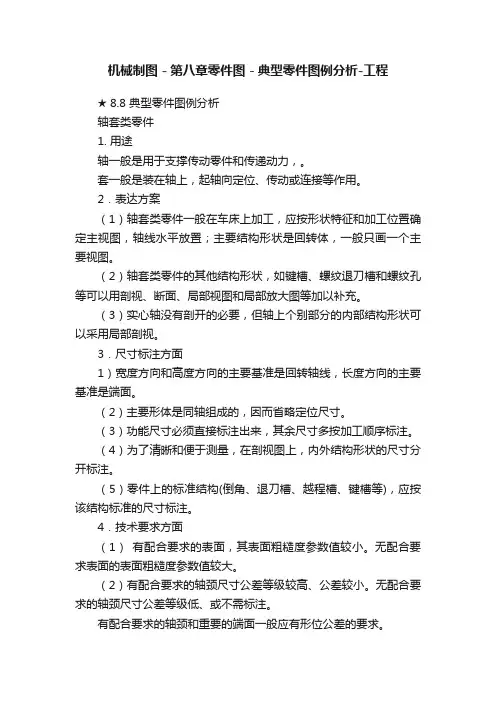

机械制图－第八章零件图－典型零件图例分析-工程★ 8.8 典型零件图例分析轴套类零件1. 用途轴一般是用于支撑传动零件和传递动力，。
套一般是装在轴上，起轴向定位、传动或连接等作用。
2．表达方案（1）轴套类零件一般在车床上加工，应按形状特征和加工位置确定主视图，轴线水平放置；主要结构形状是回转体，一般只画一个主要视图。
（2）轴套类零件的其他结构形状，如键槽、螺纹退刀槽和螺纹孔等可以用剖视、断面、局部视图和局部放大图等加以补充。
（3）实心轴没有剖开的必要，但轴上个别部分的内部结构形状可以采用局部剖视。
3．尺寸标注方面1）宽度方向和高度方向的主要基准是回转轴线，长度方向的主要基准是端面。
（2）主要形体是同轴组成的，因而省略定位尺寸。
（3）功能尺寸必须直接标注出来，其余尺寸多按加工顺序标注。
（4）为了清晰和便于测量，在剖视图上，内外结构形状的尺寸分开标注。
（5）零件上的标准结构(倒角、退刀槽、越程槽、键槽等)，应按该结构标准的尺寸标注。
4．技术要求方面（1）有配合要求的表面，其表面粗糙度参数值较小。
无配合要求表面的表面粗糙度参数值较大。
（2）有配合要求的轴颈尺寸公差等级较高、公差较小。
无配合要求的轴颈尺寸公差等级低、或不需标注。
有配合要求的轴颈和重要的端面一般应有形位公差的要求。

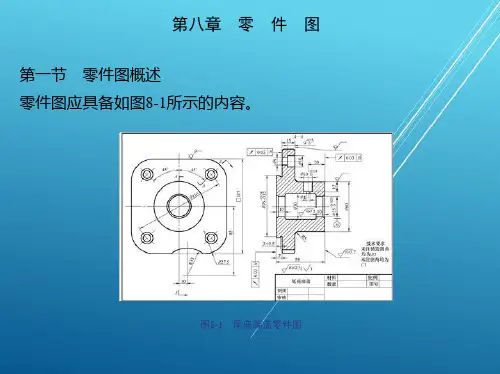

轮盘类零件1．用途轮盘类零件可包括手轮、胶带轮、端盖等。
轮一般用来传递动力和扭矩，盘主要起支撑、轴向定位以及密封等作用。
2．表达方案（1）主要是在车床上加工，应按形状特征和加工位置选择主视图，轴线横放。
（2）一般需要两个主要视图，其他结构形状（如轮辐）可用断面图表示。
（3）根据其结构特点（空心的），各个视图具有对称平面时，可作半剖视；无对称平面时，可作全剖视。
3．尺寸标注（1）宽度和高度方向的主要基准是回转轴线，长度方向的主要基准是经过加工的大端面。
（2）定形尺寸和定位尺寸都比较明显，尤其是在圆周上分布的小孔的定位圆直径是这类零件的典型定位尺寸，多个小孔一般采用如“6×φ7EQS”形式标注，EQS（均布）就意味着等分圆周，如果均布很明显，EQS也可不加标注。
