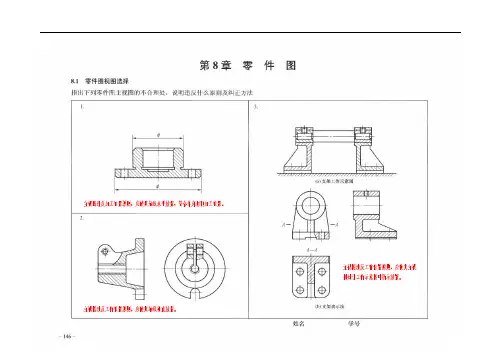

第八章零件图习题答案

8.6.1读套筒零件图，问题解答：(1)全剖视图的选择符合加工位置原则。

(2)主视图采用全剖是基于套筒从左到右内外结构变化较多，采用全剖可清晰的展示空心套筒的内部结构。

套筒沿轴线的空白线框及剖面线框，可知空心套筒主体是圆筒状，有外径Ф95和座ф132，长为294的圆柱孔组成。

(3)轴向尺寸基准为右端面。

径向尺寸基准为轴线。

(4)线框②表示圆柱孔形状，有四个，定形尺寸：ф40，定位尺寸：227。

线框③表示圆角过渡方孔形状，有四个，定形尺寸：36、R8，ф40，定位尺寸：142。

线框④表示V 形槽，从4:1D D -图可确定。

B —B 剖视图未表达完其结构的投影，上下两方孔未能表达出来。

细虚线①表示的形状可以从图A —A 看出，前后为两个 形状的凹槽，定形尺寸为16。

该套筒有2个小斜圆孔。

定位尺寸：60°、2、49、64、20，定形尺寸：ф4。

(5)ф60H7含义：孔直径ф60，公差代号为H7（基本偏差为0.030+，标准公差为IT7级），最大极限尺寸ф60.03,最小极限尺寸为ф60。

ф95h6含义：轴直径为ф95，公差代号为h6（基本偏差为00.022-，标准公差为IT6级），最大极限尺寸ф95，最小极限尺寸为ф94.978。

表示被测要素为ф95的轴线的同轴度公差为ф0.04。

表面粗糙度值要求小的高：最右侧端高、左端ф60的内孔表示、左侧ф95外圆柱高，Ra 为1.6。

含义：6个深度为10，公称直径为6，且中径、顶径公差带代号为7H 的螺纹孔均布在ф78的同心圆上，定位尺寸：ф78。

8.6.2读轴承盖零件图，问题解答：(1)此零件属于轮盘类零件，主视图符合零件的加工位置，并采用半剖视图。

沿轴向内外主要结构形状为圆柱面。

左视图采用A—A位置的半剖视图，其目的一方面表现左视方向的外部结构，另一方面表达A—A剖切位置的内部结构。

线框1’为内圆柱曲面，被切割为两处，从主视图确定其定形尺寸为ф60和6。

八、零件图 8.1 根据轴测图画零件图并作3D 造型 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 第77～77页习题 8.2 读零件图 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 第78～79页习题 8.3 零件的尺寸标注 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 第80～80页习题 2 3 45 题号： 题号： 67 89 10题号： 1 8.4 零件局部构形设计和3D 造型∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 第80～80页习题 题号：1. 根据支座的轴测图绘制其零件图（名称：支座，材料：HT150，图号：0801）。

2. 根据警报器壳体的轴测图绘制其零件图（名称：警报器壳体，材料：HT200，图号：0802）。

3. 根砂轮头架的轴测图绘制其零件图（名称：砂轮头架，材料：HT200，图号：0803）。

4. 根据变速箱盖的轴测图绘制其零件图（名称：变速箱盖，材料：HT150，图号：0804）。

5. 看懂零件的形状，并回答读图问题。

6. 看懂零件的形状，并回答读图问题。

7. 标注盖的尺寸（数值由图上直接量取，俯视图中的两个小孔为通孔）。

8. 标注支座的尺寸（数值由图上直接量取）。

八、零件图 8.4 零件局部构形设计和3D造型9. 根据已给视图画出⑴俯视图（外形）；⑵A-A剖视（肋板厚度可取壁厚的0.7-1倍；⑶ B向局部视图；⑷补全左视图；⑸作3D造型（自定尺寸，注意各部分比例，保持结构形状准确）。

注意：零件左半部外形可参照①处内腔确定；右端安装板②形状结构自行确定，其上应有4个Ø9供螺栓穿过之光孔；前后两凸起（B向视图）参考③处；其余未确定形体自定。

八、零件图 8.4 零件局部构形设计和3D造型*10. 根据已给视图研究确定泵体的形状，并补充视图，完整、清楚、正确地表达泵体（左、右两边带圆弧头的板为安装板，上下两块板为连接板。

第 8 章
标准件与常用件 参考答案
《工程制图习题册》第 8 章 标准件与常用件（参考答案） [重庆大学出版社] 专业班级 学号 姓名
8-1 螺纹紧固件
（1）有一螺纹连接，被连接件厚度分别为 20mm 和 15mm，使用 GB/T 5782 标准的螺栓为 M10，螺栓长度 l 查表确定；使用 GB/T 6170 标 准的螺母；使用 GB/T 97.1 标准的垫圈。

用1:1的比例采用比例画法画出此螺栓连接的三视图，其中主视图采用全剖，俯视图、左视图不 剖，并在图中对螺栓、螺母、垫圈进行标记。

（2）有一螺纹连接，被一连接件厚度分别为 20mm，另一连接件厚度较大且材料为钢。

使用 GB/T 898 标准的双头螺柱为 M12，螺柱长度 l 查表确定；使用 GB/T 6170 标准的螺母；使用 GB/T 97.1 标准的垫圈。

用 1:1 的比例采用比例画法画出此螺栓连接，其中主视图采用全 剖，俯视图不剖，并在图中对双头螺柱、螺母、垫圈进行标记。

（3）有一螺纹连接，被一连接件厚度分别为15mm，另一连接件厚度较大且材料为铸铁。

使用GB/T 68标准的螺钉为M16，螺钉长度l查表 确定，中等装配。

用1:1 的比例采用比例画法画出此螺栓连接，其中主视图采用全剖，俯视图不剖，并在图中对螺钉进行标记。

8-2 齿轮
已知，一对平板直齿圆柱齿轮，其中：m=3，z1=16，z2=30，齿轮宽度 b=20mm，齿轮上平键槽的轴孔直径分别为 D1=20mm，D2=24mm。

按
（答案略）
1:1比例画出的啮合图，主视图为剖视，并标注尺寸。
