题目：子午线轮胎模具设计专业代码：机械制造及其自动化作者姓名：学号：单位：机械设计制造及其自动化指导教师：摘要模具是工业生产中使用广泛的基础工艺装备、是国民经济的基础工业。

随着中国经济的日益蓬勃发展和国际大形势的整体前进，汽车的数量越来越多，各种私家车、工程车层出不穷，数量也以几何倍数式发展，作为汽车上最易消耗品之一的轮胎的制造则显得越来越重要。

轮胎质量的好坏直接影响车的安全性、速度、动力、油耗等至关重要的要素，而轮胎的外形制作则直接取决于模具的使用，因此，模具的质量与工艺则显示的尤为重要。

由于对模具的要求越来越高，传统的制造模具的方法不能够满足生产的需要，所以就促使了CAD/CAM技术在模具制造业中的应用，模具CAD/CAM 技术是先进制造技术的基础和重要组成部分，正在向着集成化、网络化、智能化的方向发展。

在模具厂增多，面临的压力逐渐增大的情况下，提高模具的质量成为了首当其冲的问题。

其流程规范化，工艺标准化成为了一个不可阻挡的大潮流，只有流程与工艺有了标准后才不至于出现同规格型号轮胎有略微不一样的情况，因为我们知道，一辆汽车四个轮胎如果差别超出了一个度那在安全系数等方面是极其危险的。

所以我们需要制定统一流程化。

标准化是很有必要的一个大趋势。

课题首先对现在流行的CAD/CAM技术及其优越性进行了简单介绍，而UG是CAD/CAM软件的代表，具有工程制图、三维造型、机构分析、动画仿真等强大功能，所以本文对UG的功能在模具制造中的应用进行了研究、分析。

最后分别介绍了在CAD/CAM技术下模具制造的三大块，结构、花纹以及刻字。

关键词：轮胎花纹、侧板刻字、CAD/CAM技术、轮胎结构、活络模装配AbstractIn recent years, with the rapid development of the automotive industry and a significant increase in car ownership, making cars increasingly close links with the people's life, traffic safety issues are increasingly prominent. Increase in car accidents caused by the loss of life and property damage, have become a social problem that cannot be ignored. Automobile safety is very important. Automobile safety design as a whole takes into account, in the time of the accident to minimize the chance of occupant injuries, so the passive safety of vehicles and related equipment increased by the majority of the people of concern. So we need a special type of brake lights, more intuitive, more visual impact of the brake signal to remind the rear vehicle drivers identify emergency stop or slow brake in a timely manner, so as to more effectively reduce vehicle collision occurs. This device is designed by brake pedal travel, which make multiple high brake rear lanterns lit and extinguished one by one, its working principle is mainly driven by the brake pedal pressure sensors transmit electrical signals, by single-chip computer to receive and process signals, thus decided to connect or disconnect the brake lights set, multiple high brake rear lanterns lit and extinguished one by one, final warning reached the rear of vehicle drivers.Keywords：traffic safety; brake lights; pressure sensor; brakes and slow brake目录第1章绪论 (5)1.1 子午线轮胎简介及其特点1.2 模具CAD/CAM技术及其优越性1.3 UG/GRIP介绍第2章子午线轮胎模具结构设计和装配 (6)2.1 模具结构设计要求2.1.1子午线轮胎模具结构设计技术要求2.1.2 模具的选材2.1.3 模具的设计特点和要求2.1.4 模具的精度和粗糙度要求2.2 活络模的装配2.2.1 建立活络模零部件三维模型2.2.2 装配过程2.3 本章小结 (8)第3章子午线轮胎模具花纹设计 (9)3.1 子午线轮胎的花纹3.1.1 胎面花纹的组成与作用3.1.2 对胎面花纹的要求3.1.3 胎面花纹的类型3.1.4 花纹沟深度3.2 子午线轮胎花纹的造型3.2.1 编程实现曲线的空间转换3.2.2 由空间曲线生成三维实体3.3 子午线轮胎的模具造型3.3.1 轮胎造型3.3.2 模具造型第4章子午线轮胎模具侧板刻字4.1 轮胎侧板刻字的简单介绍4.2 Master cam Mill v8在轮胎侧板刻字中的应用4.2.1 Master cam Mill v8软件简单介绍4.2.2 Master cam Mill v8的功能4.2.3 Master cam Mill v8的优越性 4.3 子午线轮胎刻字设计流程4.3.1 子午线轮胎侧板排字4.3.2 字体程序致谢参考文献错误!未定义书签。

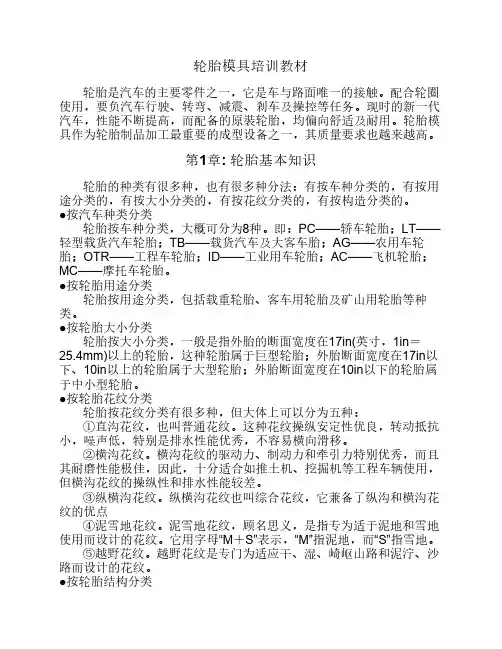

轮胎模具培训教材轮胎是汽车的主要零件之一，它是车与路面唯一的接触。

配合轮圈使用，要负汽车行驶、转弯、减震、剎车及操控等任务。

现时的新一代汽车，性能不断提高，而配备的原裝轮胎，均偏向舒适及耐用。

轮胎模具作为轮胎制品加工最重要的成型设备之一，其质量要求也越来越高。

第1章: 轮胎基本知识轮胎的种类有很多种，也有很多种分法：有按车种分类的，有按用途分类的，有按大小分类的，有按花纹分类的，有按构造分类的。

●按汽车种类分类轮胎按车种分类，大概可分为8种。

即：PC——轿车轮胎；LT——轻型载货汽车轮胎；TB——载货汽车及大客车胎；AG——农用车轮胎；OTR——工程车轮胎；ID——工业用车轮胎；AC——飞机轮胎；MC——摩托车轮胎。

●按轮胎用途分类轮胎按用途分类，包括载重轮胎、客车用轮胎及矿山用轮胎等种类。

●按轮胎大小分类轮胎按大小分类，一般是指外胎的断面宽度在17in(英寸，1in＝25.4mm)以上的轮胎，这种轮胎属于巨型轮胎；外胎断面宽度在17in以下、10in以上的轮胎属于大型轮胎；外胎断面宽度在10in以下的轮胎属于中小型轮胎。

●按轮胎花纹分类轮胎按花纹分类有很多种，但大体上可以分为五种：①直沟花纹，也叫普通花纹。

这种花纹操纵安定性优良，转动抵抗小，噪声低，特别是排水性能优秀，不容易横向滑移。

②横沟花纹。

横沟花纹的驱动力、制动力和牵引力特别优秀，而且其耐磨性能极佳，因此，十分适合如推土机、挖掘机等工程车辆使用，但横沟花纹的操纵性和排水性能较差。

③纵横沟花纹。

纵横沟花纹也叫综合花纹，它兼备了纵沟和横沟花纹的优点④泥雪地花纹。

泥雪地花纹，顾名思义，是指专为适于泥地和雪地使用而设计的花纹。

它用字母“M＋S”表示，“M”指泥地，而“S”指雪地。

⑤越野花纹。

越野花纹是专门为适应干、湿、崎岖山路和泥泞、沙路而设计的花纹。

●按轮胎结构分类轮胎按照构造分类，以目前广泛使用的情况来分，可分为斜交轮胎和子午线轮胎两大类。

轮胎模具培训教材轮胎是汽车的主要零件之一，它是车与路面唯一的接触。

配合轮圈使用，要负汽车行驶、转弯、减震、剎车及操控等任务。

现时的新一代汽车，性能不断提高，而配备的原裝轮胎，均偏向舒适及耐用。

轮胎模具作为轮胎制品加工最重要的成型设备之一，其质量要求也越来越高。

第1章: 轮胎基本知识轮胎的种类有很多种，也有很多种分法：有按车种分类的，有按用途分类的，有按大小分类的，有按花纹分类的，有按构造分类的。

●按汽车种类分类轮胎按车种分类，大概可分为8种。

即：PC——轿车轮胎；LT——轻型载货汽车轮胎；TB——载货汽车及大客车胎；AG——农用车轮胎；OTR——工程车轮胎；ID——工业用车轮胎；AC——飞机轮胎；MC——摩托车轮胎。

●按轮胎用途分类轮胎按用途分类，包括载重轮胎、客车用轮胎及矿山用轮胎等种类。

●按轮胎大小分类轮胎按大小分类，一般是指外胎的断面宽度在17in(英寸，1in＝25.4mm)以上的轮胎，这种轮胎属于巨型轮胎；外胎断面宽度在17in以下、10in以上的轮胎属于大型轮胎；外胎断面宽度在10in以下的轮胎属于中小型轮胎。

●按轮胎花纹分类轮胎按花纹分类有很多种，但大体上可以分为五种：①直沟花纹，也叫普通花纹。

这种花纹操纵安定性优良，转动抵抗小，噪声低，特别是排水性能优秀，不容易横向滑移。

②横沟花纹。

横沟花纹的驱动力、制动力和牵引力特别优秀，而且其耐磨性能极佳，因此，十分适合如推土机、挖掘机等工程车辆使用，但横沟花纹的操纵性和排水性能较差。

③纵横沟花纹。

纵横沟花纹也叫综合花纹，它兼备了纵沟和横沟花纹的优点④泥雪地花纹。

泥雪地花纹，顾名思义，是指专为适于泥地和雪地使用而设计的花纹。

它用字母“M＋S”表示，“M”指泥地，而“S”指雪地。

⑤越野花纹。

越野花纹是专门为适应干、湿、崎岖山路和泥泞、沙路而设计的花纹。

●按轮胎结构分类轮胎按照构造分类，以目前广泛使用的情况来分，可分为斜交轮胎和子午线轮胎两大类。

轮胎模具结构及制造流程介绍一般轮胎模具按制造的工艺大致分两种：半钢，全钢。

半钢主要用于轮胎直接较小，花纹比较复杂的轿车轮胎模具，全钢相对于半钢主要用于卡车，工程车等等。

一套轮胎模具按结构一般分为两大部分：壳体和型腔。

轮胎模具的壳体部分对于同一厂家，相对比较固定，而型腔部分涉及到花纹曲线部则经常变化。

壳体部大致分：中套镶环，上盖，上盖开滑板，上盖闭滑板，T型块，中套，进出气嘴，中套滑板，导向条，弓形座，弓形座底板，底座滑板，底座，限位块等型腔部大致分：上侧模，花纹圈，上夹盘，副钢圈，下夹盘，下钢圈，下侧模等。

半钢与全钢轮胎模具的生产流程大体分设计，编程，加工，修花以及装配。

半钢模具工艺以型腔部分流程为例说明：设计---根据厂家要求设计出模具的壳体，型腔，壳体部分对于同一厂家基本就几个统一规格，不会有太大变化；型腔部分则根据厂家花纹进行设计，主要是对侧模字体的排列，花纹块的分块。

编程---根据厂家图纸要求利用软件做出花纹，上下侧模三维造型，并做出加工操作，最后生产NC代码（半钢型腔部分编程，主要是基准模编程，侧模刻字编程）加工---1.花纹块加工：五轴加工基准模（A,C轴摇篮式双摆台机床），利用基准模制作出硅胶，硅胶在反做成石膏，拼圆并铸造出铝花纹圈。

然后经过粗车，半精车，分块，铣立面，打气孔，修花，镶气孔套，拼圆，车口，拆胎，表面处理等完成对花纹加工；2.侧模加工：粗车，热处理，半精车，开槽，铣活字块，研块，车块，刻字（B,C四轴机床），打气孔，镶气孔套，精抛，表面处理等；3.上下钢圈，上下夹盘：粗车，热处理，半精车，刻气线，精车等全钢模具工艺型腔部分流程工艺：设计---根据厂家要求设计出模具的壳体，型腔，壳体部分对于同一厂家基本就几个统一规格，不会有太大变化；型腔部分则根据厂家花纹进行设计，主要是对侧模字体的排列，花纹块的分块编程---根据厂家图纸要求利用软件做出花纹，上下侧模三维造型，并做出加工操作，最后生产NC代码（全钢型腔编程主要根据不同工艺对花纹进行编程，以及侧模编程）加工---1.花纹块加工:根据工艺路线加工花纹，以整圈粗铣后电打为例说明，将环形锻件毛坯经过粗车，热处理，半精车，粗铣，电打，分块，铣立面，打气孔，修花，镶气孔套，拼圆，车口，拆胎，表面处理等；2.侧模加工：基本同半钢侧模加工路线。
