道路与桥梁工程概论学习总结(最终5篇)第一篇:道路与桥梁工程概论学习总结道路与桥梁工程概论学习总结本课程主要分为两大方面,一是道路工程概论,再是桥梁工程概论。
在道路工程这一章,我们学习到了四大点知识,分别是:绪论,道路路线设计,路线交叉与道路交通设施,路基工程,路面工程,高速公路。
掌握基本概论后,我们展开了道路路线的设计,这也是本章令我印象最深刻的一节。
为了让我们明白路线合理的重要性,老师给我们放映了中国十大死亡公路的PPT,因为线路的不合理,导致无数的生命黯然而逝,家庭支离破碎,也造成了国家经济的巨大损失。
公路的平面线形,由于其位置受社会经济.自然地理和技术条件等因素的限制,公路从起点到终点在平面上不可能是一条直线,而是由许多直线段和曲线段组合而成。
在设计中,我们应该注意直线的适用条件,不要盲目使用直线,并按公式计算出离心力,横向力系数,圆曲线最小半径等必须的数据。
同时缓和曲线的加入也是必要的,它有利于操纵方向盘,消除离心力的突变,也可以完成超高和加宽的过渡。
道路安全在于驾驶员也在于我们这些建设者,所以我们若有机会设计一条道路,必定要锱铢必较,谨小慎微的完成设计。
路是三维空间的工程实体,需由平面、纵断面和横断面来确定其方向、高程和几何形状。
路线的平面是道路的中线在水平上的投影。
现代道路平面线形要素包括直线、圆曲线、缓和曲线。
平面曲线必须与地形、环境、景观等相协调,同时应注意线形的连续与均衡性,并同纵面线形相互配合。
路线的纵断面是路线的中线在竖直面上的投影。
纵断面的设计成果有路线纵断面图和路基设计表。
纵断面图是道路纵断面设计的主要成果,将其与平面图结合起来,就能准确地定出道路的空间位置。
在纵断面图上有两条主要的线:一条是地面线,另一条是设计线。
道路纵断面线形设计要素包括纵坡度、竖曲线等。
纵坡及坡长、竖曲线的设计应以《公路工程技术标准》为基础,从经济、气候、地理环境等方面综合考虑通过计算进行设计。

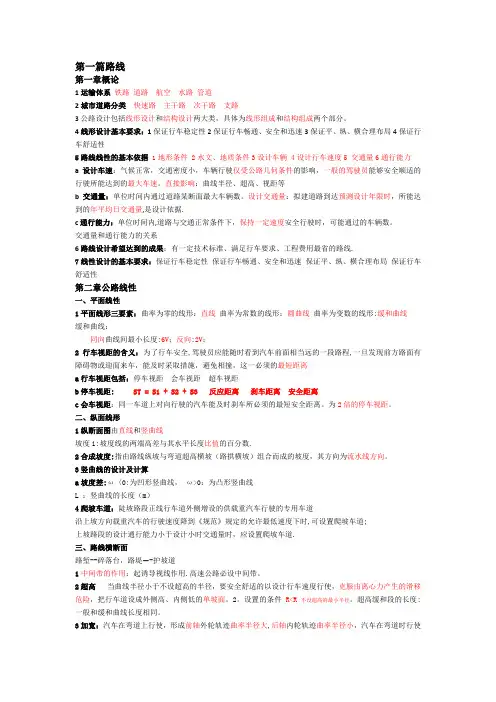

第一篇路线第一章概论1运输体系铁路道路航空水路管道2城市道路分类快速路主干路次干路支路3公路设计包括线形设计和结构设计两大类,具体为线形组成和结构组成两个部分。
4线形设计基本要求:1保证行车稳定性2保证行车畅通、安全和迅速3保证平、纵、横合理布局4保证行车舒适性5路线线性的基本依据1地形条件 2水文、地质条件3设计车辆 4设计行车速度5 交通量6通行能力a设计车速:气候正常,交通密度小,车辆行驶仅受公路几何条件的影响,一般的驾驶员能够安全顺适的行驶所能达到的最大车速。
直接影响:曲线半径、超高、视距等b交通量:单位时间内通过道路某断面最大车辆数。
设计交通量:拟建道路到达预测设计年限时,所能达到的年平均日交通量,是设计依据.c通行能力:单位时间内,道路与交通正常条件下,保持一定速度安全行驶时,可能通过的车辆数。
交通量和通行能力的关系6路线设计希望达到的成果:有一定技术标准、满足行车要求、工程费用最省的路线.7线性设计的基本要求:保证行车稳定性保证行车畅通、安全和迅速保证平、纵、横合理布局保证行车舒适性第二章公路线性一、平面线性1平面线形三要素:曲率为零的线形:直线曲率为常数的线形:圆曲线曲率为变数的线形:缓和曲线缓和曲线:同向曲线间最小长度:6V;反向:2V;2行车视距的含义:为了行车安全,驾驶员应能随时看到汽车前面相当远的一段路程,一旦发现前方路面有障碍物或迎面来车,能及时采取措施,避免相撞,这一必须的最短距离a行车视距包括:停车视距会车视距超车视距b停车视距: ST = S1 + S2 + S3 反应距离刹车距离安全距离c会车视距:同一车道上对向行驶的汽车能及时刹车所必须的最短安全距离。
为2倍的停车视距。
二、纵面线形1纵断面图由直线和竖曲线坡度i:坡度线的两端高差与其水平长度比值的百分数.2合成坡度:指由路线纵坡与弯道超高横坡(路拱横坡)组合而成的坡度,其方向为流水线方向。
3竖曲线的设计及计算a坡度差:ω〈0:为凹形竖曲线,ω>0:为凸形竖曲线L :竖曲线的长度(m)4爬坡车道:陡坡路段正线行车道外侧增设的供载重汽车行驶的专用车道沿上坡方向载重汽车的行驶速度降到《规范》规定的允许最低速度下时,可设置爬坡车道;上坡路段的设计通行能力小于设计小时交通量时,应设置爬坡车道.三、路线横断面路堑--碎落台,路堤—-护坡道1中间带的作用:起诱导视线作用.高速公路必设中间带。

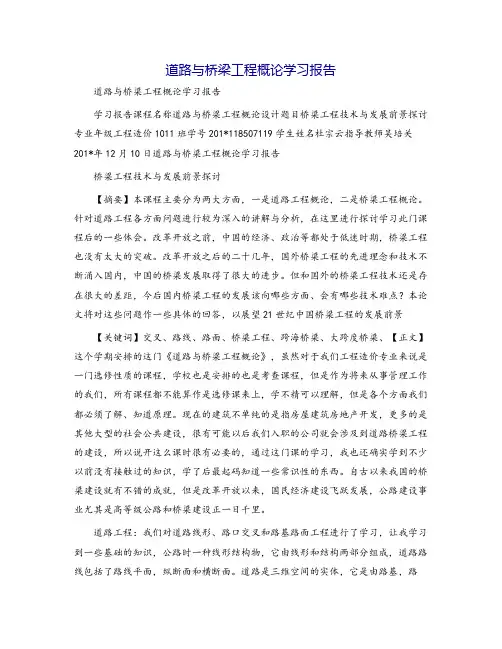

道路与桥梁工程概论学习报告道路与桥梁工程概论学习报告学习报告课程名称道路与桥梁工程概论设计题目桥梁工程技术与发展前景探讨专业年级工程造价1011班学号201*118507119学生姓名杜宗云指导教师吴培关201*年12月10日道路与桥梁工程概论学习报告桥梁工程技术与发展前景探讨【摘要】本课程主要分为两大方面,一是道路工程概论,二是桥梁工程概论。
针对道路工程各方面问题进行较为深入的讲解与分析,在这里进行探讨学习此门课程后的一些体会。
改革开放之前,中国的经济、政治等都处于低迷时期,桥梁工程也没有太大的突破。
改革开放之后的二十几年,国外桥梁工程的先进理念和技术不断涌入国内,中国的桥梁发展取得了很大的进步。
但和国外的桥梁工程技术还是存在很大的差距,今后国内桥梁工程的发展该向哪些方面、会有哪些技术难点?本论文将对这些问题作一些具体的回答,以展望21世纪中国桥梁工程的发展前景【关键词】交叉、路线、路面、桥梁工程、跨海桥梁、大跨度桥梁、【正文】这个学期安排的这门《道路与桥梁工程概论》,虽然对于我们工程造价专业来说是一门选修性质的课程,学校也是安排的也是考查课程,但是作为将来从事管理工作的我们,所有课程都不能算作是选修课来上,学不精可以理解,但是各个方面我们都必须了解、知道原理。
现在的建筑不单纯的是指房屋建筑房地产开发,更多的是其他大型的社会公共建设,很有可能以后我们入职的公司就会涉及到道路桥梁工程的建设,所以说开这么课时很有必要的,通过这门课的学习,我也还确实学到不少以前没有接触过的知识,学了后最起码知道一些常识性的东西。
自古以来我国的桥梁建设就有不错的成就,但是改革开放以来,国民经济建设飞跃发展,公路建设事业尤其是高等级公路和桥梁建设正一日千里。
道路工程:我们对道路线形、路口交叉和路基路面工程进行了学习,让我学习到一些基础的知识,公路时一种线形结构物,它由线形和结构两部分组成,道路路线包括了路线平面,纵断面和横断面。

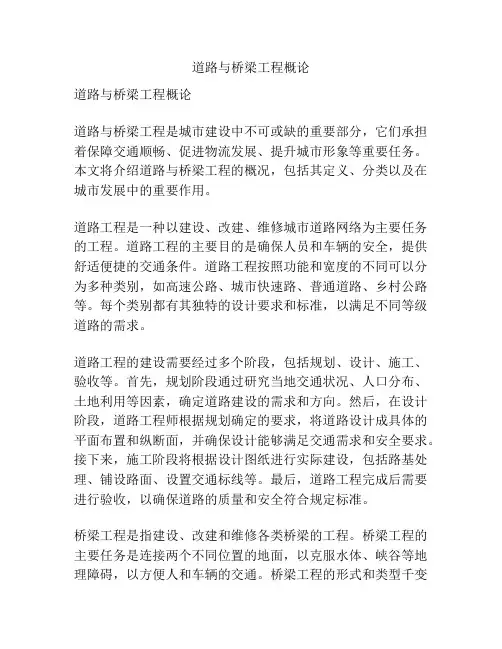

道路与桥梁工程概论道路与桥梁工程概论道路与桥梁工程是城市建设中不可或缺的重要部分,它们承担着保障交通顺畅、促进物流发展、提升城市形象等重要任务。
本文将介绍道路与桥梁工程的概况,包括其定义、分类以及在城市发展中的重要作用。
道路工程是一种以建设、改建、维修城市道路网络为主要任务的工程。
道路工程的主要目的是确保人员和车辆的安全,提供舒适便捷的交通条件。
道路工程按照功能和宽度的不同可以分为多种类别,如高速公路、城市快速路、普通道路、乡村公路等。
每个类别都有其独特的设计要求和标准,以满足不同等级道路的需求。
道路工程的建设需要经过多个阶段,包括规划、设计、施工、验收等。
首先,规划阶段通过研究当地交通状况、人口分布、土地利用等因素,确定道路建设的需求和方向。
然后,在设计阶段,道路工程师根据规划确定的要求,将道路设计成具体的平面布置和纵断面,并确保设计能够满足交通需求和安全要求。
接下来,施工阶段将根据设计图纸进行实际建设,包括路基处理、铺设路面、设置交通标线等。
最后,道路工程完成后需要进行验收,以确保道路的质量和安全符合规定标准。
桥梁工程是指建设、改建和维修各类桥梁的工程。
桥梁工程的主要任务是连接两个不同位置的地面,以克服水体、峡谷等地理障碍,以方便人和车辆的交通。
桥梁工程的形式和类型千变万化,包括悬索桥、拱桥、梁桥、斜拉桥等。
每个类型的桥梁都有其特定的设计要求和建设过程。
桥梁工程也需要经历规划、设计、施工、验收等多个阶段。
道路与桥梁工程在城市发展中扮演着重要的角色。
首先,它们是城市交通的支撑系统,为人们提供便捷的出行条件。
城市交通无论是人员出行还是物流运输,都离不开道路和桥梁的支持。
其次,道路与桥梁工程的建设和改造也会带动城市的发展。
例如,在城市规划中,规划部门会依据市场需求、人口分布等因素来确定新的道路和桥梁建设项目,这些项目的建设不仅扩大了城市的空间布局,还带来了就业机会和经济增长。
此外,道路与桥梁工程还与城市环境保护和景观塑造密切相关,在设计和施工过程中需要考虑到生态环境和城市形象的要求。
道路与桥梁工程概论课程定位道路与桥梁工程概论是高等级公路维护与管理专业的一门专业基础课程。
是综合性课程,主要介绍公路发展简史、公路的组成,公路路线平、纵、横设计。
分2学期实施,本学期周2,下学期周4,总学时数108。
教学设计对本课程从课程内容取舍、教材选用、教法、考核评价进行了设计。
本节学习任务的教学流程为回顾上节:路线纵断面图、纵断面设计中纵坡选取—最大纵坡、最小纵坡、最小坡长、最大坡长、高原折减公路设计的原则:安全、经济、适用、美观本节内容:纵断面设计方法地面线:根据各中桩地面高程而点绘成的一条不规则的折线。
它反映了原地面的起伏情况。
设计线:它是根据设计计算后确定出来的一条形状规则的几何线形。
它反映了道路的起伏和高程,由直线和竖曲线构成一、纵断面设计要点设计高程控制、各坡段纵坡设计、转坡点位置确定。
1.各种地形条件下高程控制平原区:地势平坦,地下水位较高,以保证路基稳定的最小填土高度控制;丘陵地区:地面有一定高差,以土石方填挖平衡及降低工程造价控制;山岭地区:地形变化频繁,地面自然坡度大,布线有一定的困难,主要由纵坡和坡长所控制;但也要尽量考虑土石方填挖平衡、路基防护工程的经济向等方面考虑,力求降低工程造价。
沿溪路段:为保证路基安全稳定,高程重点考虑洪水频率的计算水位(考虑壅水高)。
原则:所有地形条件下均应力求纵坡平缓、均匀;山岭地区受限需采用较大纵坡时,尽量不采用极限坡度。
3.转坡点的位置(高程)确定转坡点是两条设计纵坡线的交点,来那个转坡点间的水平距离成为坡长。
转坡点的位置直接影响到纵坡度的大小、坡长、平纵断面组合、土石方填完平衡和公路的使用质量。
理想的转坡点位置:填挖工程量最小、最大最小纵坡值、坡长限制、缓和坡段等均要满足《公路工程技术标准》、《公路勘测规范》的规定和要求。
二、纵断面设计方法及步骤1)绘制地面线绘出①地面线②平面直线、平曲线示意图写出①桩号②地面标高③沿线土壤地质熟悉和掌握全线有关勘测设计资料领会设计意图和要求2)标注控制点控制性的“控制点”控制路线必须通过它或限制从其上、下方通过。
