电力系统谐波监测与抑制技术研究随着电力系统的快速发展和电子设备的广泛应用，电力质量问题日益突出。

其中，谐波是造成电力系统质量下降的一个重要因素。

谐波会导致电网设备的破坏、电力损耗的增加以及对用户设备的干扰等问题。

因此，电力系统谐波监测与抑制技术的研究和应用对提高电力系统的可靠性和质量至关重要。

一、谐波监测技术谐波监测是对电力系统中谐波分量进行实时监测和分析的过程。

通过谐波监测，可以了解电力系统中谐波的水平、频率和相位等信息，为进一步的谐波抑制提供依据。

1. 传统谐波监测技术传统的谐波监测技术通常采用数字示波器或功率分析仪等设备。

这些设备可以通过采集电流和电压波形，计算谐波的幅值和相位差等参数，并通过显示和记录的方式反映出谐波的情况。

然而，传统的谐波监测技术受到监测点有限、成本高昂以及数据处理复杂等限制。

2. 基于智能传感器的谐波监测技术近年来，随着传感器技术的发展，基于智能传感器的谐波监测技术得到了广泛应用。

这些智能传感器可以直接安装在电网设备上，实时采集电流和电压的波形数据，并通过无线通信传输给监测系统。

利用智能传感器，可以实现对电力系统多个监测点的谐波监测，提高监测的覆盖面和准确性。

二、谐波抑制技术谐波抑制技术是为了减少电力系统中谐波分量的水平，保持电力质量的稳定性和可靠性。

根据谐波抑制技术的原理和应用范围不同，可以分为有源谐波抑制和无源谐波抑制技术。

1. 有源谐波抑制技术有源谐波抑制技术是通过在电力系统中添加特定的电子器件，实时监测和控制电流和电压的波形，从而在电力系统中产生与谐波相反的波形，以抑制谐波。

有源谐波抑制技术具有响应速度快、抑制效果好等特点，但其设备成本高、容量有限等问题也需要解决。

2. 无源谐波抑制技术无源谐波抑制技术是通过改进电力系统的电网结构和设备设计，减少谐波的产生和传输，从而达到谐波抑制的目的。

无源谐波抑制技术可以通过限制谐波源的接入、加装滤波器和隔离变压器等设备来实现。

基于STM32的电网谐波检测仪的研究作者：陈媛郭志波来源：《现代电子技术》2012年第18期摘要：电力系统在运行过程中，会产生很多谐波，严重影响到电能的质量，为了方便实时监测谐波以及加强谐波管理，谐波检测仪就显得尤为重要。

以传统单片机设计的谐波检测仪的电参数测量方法精度不够高，越来越难以满足目前电网检测的需要，而以DSP设计的检测仪成本高、难推广。

针对这种现状，设计了一种多功能、低成本、高精度的电网谐波检测仪，它是基于最新Cortex—M3内核的STM32，并结合了三相多功能高精度计量芯片ADE7878，具有很强的实时性、精确度，为电力系统谐波的检测和抑制提供了重要的依据。

关键词：电力系统；谐波检测；STM32；ADE7878中图分类号：TN911—34文献标识码：A文章编号：1004—373X（2012）18—0171—03引言在目前的电力系统运行过程中，随着电力电子器件与非线性元件的大量使用，谐波污染日益严重，谐波含量基本上都超过了国家标准规定的5%上限。

谐波对电力系统的安全、经济运行造成了很大的危害，严重威胁到我国的电能质量。

目前开展的电能质量综合治理工程，基本上都是围绕着如何降低谐波含量和补偿无功这一中心任务来开展的。

谐波的检测和分析能为电力系统谐波的治理提供合理的依据，为保证电力系统的安全、经济运行具有非常重要的意义[1]。

目前，电网中谐波的测量基本是采用电能质量分析仪进行测量，但有一个很明显的问题是：其价格太高，一次性投资太大。

一般情况下，单相电能质量分析仪的价格在3万元左右，三相电能质量分析的价格甚至超过6万元。

所以，如果能运用简便、投入小的手段对电网谐波进行有效的测量，国家电网质量将会明显提高。

文献[2—3]采用了传统的8位、16位单片机+通用DSP+外扩A/D转换器的电参数测量方法，存在精度不高，处理能力不强，数据不稳定的问题，而且设计相当复杂，大部分方案并不能够完整反映或同时反映各种三相配置下有功、无功和视在电能。

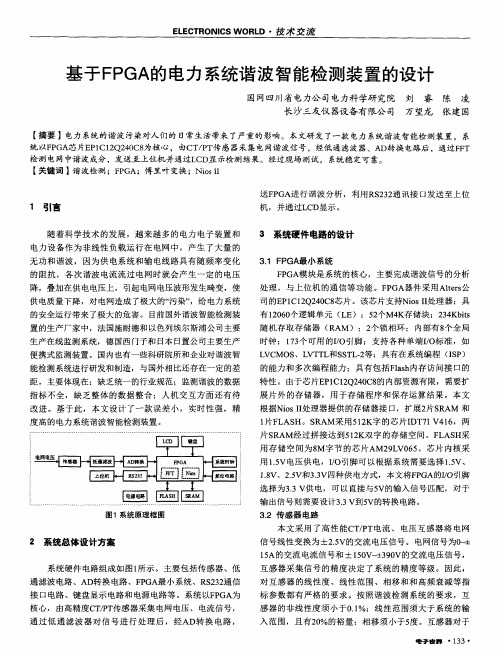

电网谐波与失真监测与分析系统设计与实现随着电力系统的发展和电网电力质量的不断提升，电网谐波与失真监测与分析系统的设计与实现成为电力行业的重要研究课题。

本文将以电网谐波与失真监测与分析系统的设计和实现为主线，探讨该系统的原理、功能及其在电力系统中的应用。

电网谐波与失真监测与分析系统是一种通过对电力系统中的谐波与失真进行实时监测和分析，从而评估电力质量状况的系统。

该系统通过测量电网中的电流和电压波形，对电流和电压的频谱进行分析，从而得到电网中的谐波与失真情况。

同时，该系统还可以对电网中谐波与失真的源头进行定位和识别，为电力系统的故障诊断和质量改进提供依据。

在电网谐波与失真监测与分析系统的设计与实现中，关键的技术包括测量电流和电压的方法、信号处理和数据分析算法等。

首先，系统需要采集电网中的电流和电压波形，并进行一定的处理。

传统上，采用Oscilloscope和数据采集卡等设备进行电流和电压的采集。

近年来，随着通信技术和传感器技术的发展，无线传感网络和传感器节点逐渐应用于电力系统中，实现了对电流和电压波形的远程和多点测量。

这大大提高了电网谐波与失真监测与分析系统的可行性和实用性。

其次，对采集到的电流和电压波形进行信号处理是电网谐波与失真监测与分析系统的关键环节。

信号处理旨在提取有用信息、去除噪声并提高信号的可靠性。

常见的信号处理方法包括滤波、变换、谱分析等。

在电网谐波与失真监测与分析系统中，常用的方法是对电流和电压波形进行离散傅立叶变换(DFT)，得到频谱信息。

通过分析电网中的谐波含量和频率分布，可以判断电力系统是否存在谐波问题，并找出主要的谐波源头。

最后，在电网谐波与失真监测与分析系统中，数据的可视化和分析是非常重要的。

通过图表和曲线的形式展示电流和电压的频谱信息，可以直观地了解电网中的谐波和失真程度。

此外，利用数据分析算法，可以对谐波和失真的特征进行挖掘，从而提取有用的信息。

例如，可以根据谐波的频率以及其与电流和电压之间的关系，判断是谐波源出现故障还是非线性负载导致的谐波。

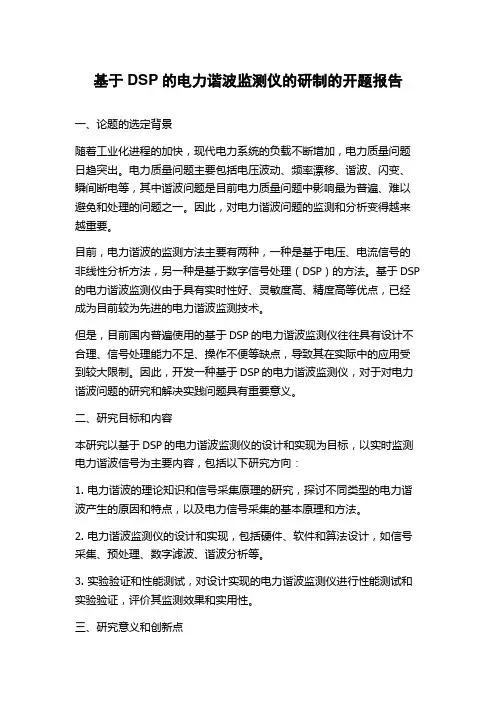

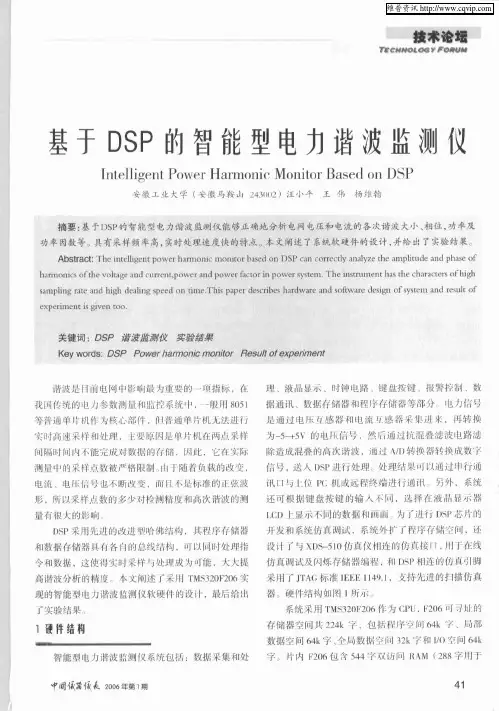

基于DSP的电力谐波监测仪的研制的开题报告一、论题的选定背景随着工业化进程的加快，现代电力系统的负载不断增加，电力质量问题日趋突出。

电力质量问题主要包括电压波动、频率漂移、谐波、闪变、瞬间断电等，其中谐波问题是目前电力质量问题中影响最为普遍、难以避免和处理的问题之一。

因此，对电力谐波问题的监测和分析变得越来越重要。

目前，电力谐波的监测方法主要有两种，一种是基于电压、电流信号的非线性分析方法，另一种是基于数字信号处理（DSP）的方法。

基于DSP 的电力谐波监测仪由于具有实时性好、灵敏度高、精度高等优点，已经成为目前较为先进的电力谐波监测技术。

但是，目前国内普遍使用的基于DSP的电力谐波监测仪往往具有设计不合理、信号处理能力不足、操作不便等缺点，导致其在实际中的应用受到较大限制。

因此，开发一种基于DSP的电力谐波监测仪，对于对电力谐波问题的研究和解决实践问题具有重要意义。

二、研究目标和内容本研究以基于DSP的电力谐波监测仪的设计和实现为目标，以实时监测电力谐波信号为主要内容，包括以下研究方向：1. 电力谐波的理论知识和信号采集原理的研究，探讨不同类型的电力谐波产生的原因和特点，以及电力信号采集的基本原理和方法。

2. 电力谐波监测仪的设计和实现，包括硬件、软件和算法设计，如信号采集、预处理、数字滤波、谐波分析等。

3. 实验验证和性能测试，对设计实现的电力谐波监测仪进行性能测试和实验验证，评价其监测效果和实用性。

三、研究意义和创新点本研究的意义和创新点主要包括：1. 开发一种基于DSP的电力谐波监测仪，具有实时监测、模块化设计、信号处理能力强等特点。

可以实现对电力谐波问题的实时监测，为电力系统质量监测和故障诊断提供有力支持。

2. 实现硬件、软件及算法设计的完整流程，为类似项目的人员提供可重复使用的、高度可定制化的开发方案，具有较高的应用价值。

3. 通过对功能模块的设计和实验测试，验证电力谐波监测仪的性能并评价监测效果，从而为电力能源领域提供实际可靠的解决方案。

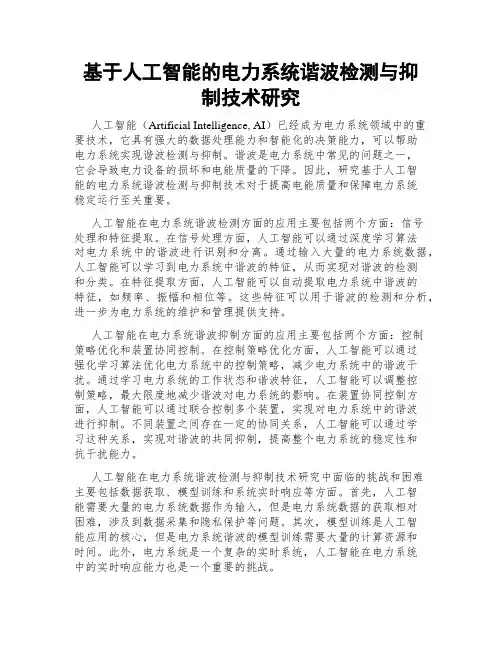

基于人工智能的电力系统谐波检测与抑制技术研究人工智能（Artificial Intelligence, AI）已经成为电力系统领域中的重要技术，它具有强大的数据处理能力和智能化的决策能力，可以帮助电力系统实现谐波检测与抑制。

谐波是电力系统中常见的问题之一，它会导致电力设备的损坏和电能质量的下降。

因此，研究基于人工智能的电力系统谐波检测与抑制技术对于提高电能质量和保障电力系统稳定运行至关重要。

人工智能在电力系统谐波检测方面的应用主要包括两个方面：信号处理和特征提取。

在信号处理方面，人工智能可以通过深度学习算法对电力系统中的谐波进行识别和分离。

通过输入大量的电力系统数据，人工智能可以学习到电力系统中谐波的特征，从而实现对谐波的检测和分类。

在特征提取方面，人工智能可以自动提取电力系统中谐波的特征，如频率、振幅和相位等。

这些特征可以用于谐波的检测和分析，进一步为电力系统的维护和管理提供支持。

人工智能在电力系统谐波抑制方面的应用主要包括两个方面：控制策略优化和装置协同控制。

在控制策略优化方面，人工智能可以通过强化学习算法优化电力系统中的控制策略，减少电力系统中的谐波干扰。

通过学习电力系统的工作状态和谐波特征，人工智能可以调整控制策略，最大限度地减少谐波对电力系统的影响。

在装置协同控制方面，人工智能可以通过联合控制多个装置，实现对电力系统中的谐波进行抑制。

不同装置之间存在一定的协同关系，人工智能可以通过学习这种关系，实现对谐波的共同抑制，提高整个电力系统的稳定性和抗干扰能力。

人工智能在电力系统谐波检测与抑制技术研究中面临的挑战和困难主要包括数据获取、模型训练和系统实时响应等方面。

首先，人工智能需要大量的电力系统数据作为输入，但是电力系统数据的获取相对困难，涉及到数据采集和隐私保护等问题。

其次，模型训练是人工智能应用的核心，但是电力系统谐波的模型训练需要大量的计算资源和时间。

此外，电力系统是一个复杂的实时系统，人工智能在电力系统中的实时响应能力也是一个重要的挑战。

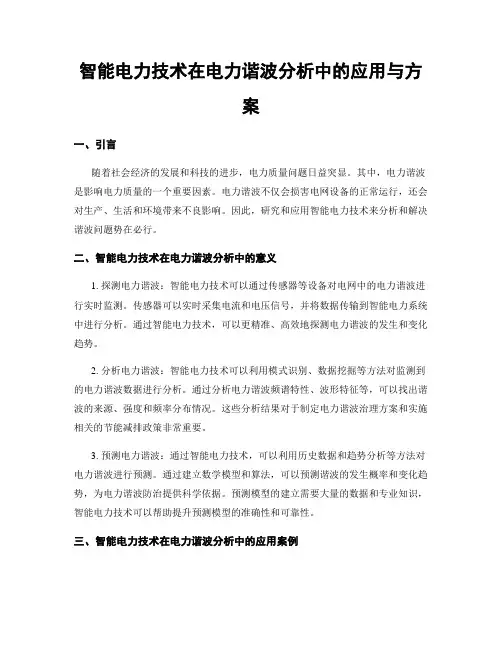

智能电力技术在电力谐波分析中的应用与方案一、引言随着社会经济的发展和科技的进步，电力质量问题日益突显。

其中，电力谐波是影响电力质量的一个重要因素。

电力谐波不仅会损害电网设备的正常运行，还会对生产、生活和环境带来不良影响。

因此，研究和应用智能电力技术来分析和解决谐波问题势在必行。

二、智能电力技术在电力谐波分析中的意义1. 探测电力谐波：智能电力技术可以通过传感器等设备对电网中的电力谐波进行实时监测。

传感器可以实时采集电流和电压信号，并将数据传输到智能电力系统中进行分析。

通过智能电力技术，可以更精准、高效地探测电力谐波的发生和变化趋势。

2. 分析电力谐波：智能电力技术可以利用模式识别、数据挖掘等方法对监测到的电力谐波数据进行分析。

通过分析电力谐波频谱特性、波形特征等，可以找出谐波的来源、强度和频率分布情况。

这些分析结果对于制定电力谐波治理方案和实施相关的节能减排政策非常重要。

3. 预测电力谐波：通过智能电力技术，可以利用历史数据和趋势分析等方法对电力谐波进行预测。

通过建立数学模型和算法，可以预测谐波的发生概率和变化趋势，为电力谐波防治提供科学依据。

预测模型的建立需要大量的数据和专业知识，智能电力技术可以帮助提升预测模型的准确性和可靠性。

三、智能电力技术在电力谐波分析中的应用案例1. 数据分析与挖掘：智能电力技术可以通过对历史数据的分析和挖掘，找出电力谐波的规律和特点。

例如，利用机器学习算法对大量的电力谐波监测数据进行处理，可以发现谐波的周期性、变化趋势以及与其他因素的关联性。

这些分析结果可以为电力谐波的治理和节能减排提供决策支持。

2. 智能监控系统：借助智能电力技术，可以建立起一套完善的电力谐波监控系统。

该系统可以及时、准确地监测电网中的电力谐波情况，并将相关信息传输到监控中心。

监控中心可以利用智能电力技术对数据进行分析和处理，实时监测谐波的发生和传播情况，并及时采取措施进行调整和控制。

3. 智能化检测设备：智能电力技术可以应用于电力谐波检测设备的研发和应用。

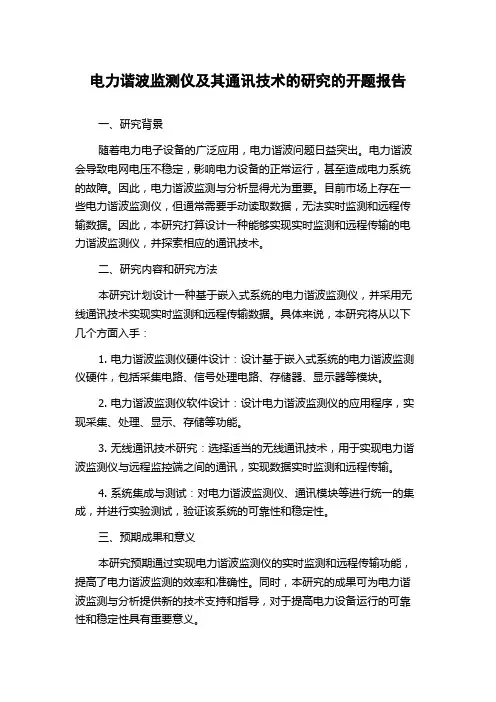

电力谐波监测仪及其通讯技术的研究的开题报告
一、研究背景
随着电力电子设备的广泛应用，电力谐波问题日益突出。

电力谐波会导致电网电压不稳定，影响电力设备的正常运行，甚至造成电力系统的故障。

因此，电力谐波监测与分析显得尤为重要。

目前市场上存在一些电力谐波监测仪，但通常需要手动读取数据，无法实时监测和远程传输数据。

因此，本研究打算设计一种能够实现实时监测和远程传输的电力谐波监测仪，并探索相应的通讯技术。

二、研究内容和研究方法
本研究计划设计一种基于嵌入式系统的电力谐波监测仪，并采用无线通讯技术实现实时监测和远程传输数据。

具体来说，本研究将从以下几个方面入手：
1. 电力谐波监测仪硬件设计：设计基于嵌入式系统的电力谐波监测仪硬件，包括采集电路、信号处理电路、存储器、显示器等模块。

2. 电力谐波监测仪软件设计：设计电力谐波监测仪的应用程序，实现采集、处理、显示、存储等功能。

3. 无线通讯技术研究：选择适当的无线通讯技术，用于实现电力谐波监测仪与远程监控端之间的通讯，实现数据实时监测和远程传输。

4. 系统集成与测试：对电力谐波监测仪、通讯模块等进行统一的集成，并进行实验测试，验证该系统的可靠性和稳定性。

三、预期成果和意义
本研究预期通过实现电力谐波监测仪的实时监测和远程传输功能，提高了电力谐波监测的效率和准确性。

同时，本研究的成果可为电力谐波监测与分析提供新的技术支持和指导，对于提高电力设备运行的可靠性和稳定性具有重要意义。

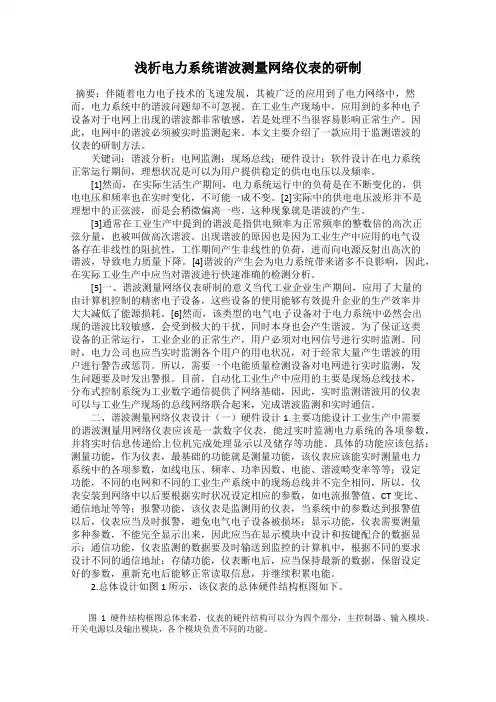

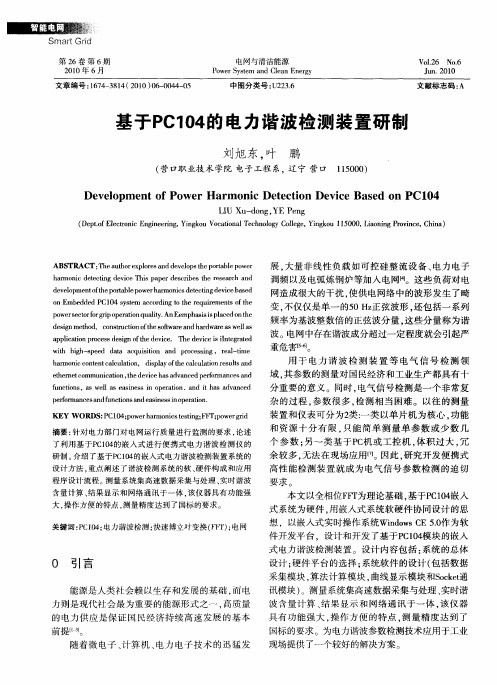

浅析电力系统谐波测量网络仪表的研制摘要：伴随着电力电子技术的飞速发展，其被广泛的应用到了电力网络中，然而，电力系统中的谐波问题却不可忽视。

在工业生产现场中，应用到的多种电子设备对于电网上出现的谐波都非常敏感，若是处理不当很容易影响正常生产。

因此，电网中的谐波必须被实时监测起来。

本文主要介绍了一款应用于监测谐波的仪表的研制方法。

关键词：谐波分析；电网监测；现场总线；硬件设计；软件设计在电力系统正常运行期间，理想状况是可以为用户提供稳定的供电电压以及频率。

[1]然而，在实际生活生产期间，电力系统运行中的负荷是在不断变化的，供电电压和频率也在实时变化，不可能一成不变。

[2]实际中的供电电压波形并不是理想中的正弦波，而是会稍微偏离一些，这种现象就是谐波的产生。

[3]通常在工业生产中提到的谐波是指供电频率为正常频率的整数倍的高次正弦分量，也被叫做高次谐波。

出现谐波的原因也是因为工业生产中应用的电气设备存在非线性的阻抗性，工作期间产生非线性的负荷，进而向电源反射出高次的谐波，导致电力质量下降。

[4]谐波的产生会为电力系统带来诸多不良影响，因此，在实际工业生产中应当对谐波进行快速准确的检测分析。

[5]一、谐波测量网络仪表研制的意义当代工业企业生产期间，应用了大量的由计算机控制的精密电子设备，这些设备的使用能够有效提升企业的生产效率并大大减低了能源损耗。

[6]然而，该类型的电气电子设备对于电力系统中必然会出现的谐波比较敏感，会受到极大的干扰，同时本身也会产生谐波。

为了保证这类设备的正常运行，工业企业的正常生产，用户必须对电网信号进行实时监测。

同时，电力公司也应当实时监测各个用户的用电状况，对于经常大量产生谐波的用户进行警告或惩罚。

所以，需要一个电能质量检测设备对电网进行实时监测，发生问题要及时发出警报。

目前，自动化工业生产中应用的主要是现场总线技术，分布式控制系统为工业数字通信提供了网络基础，因此，实时监测谐波用的仪表可以与工业生产现场的总线网络联合起来，完成谐波监测和实时通信。
