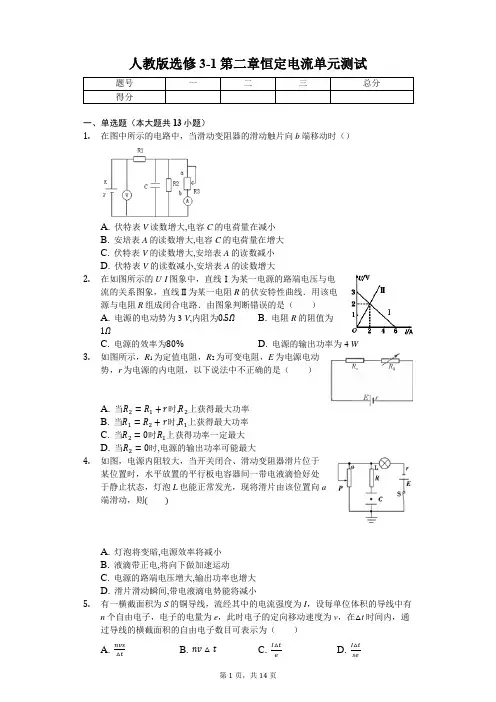

人教版选修3-1第二章恒定电流单元测试一、单选题（本大题共13小题）1.在图中所示的电路中，当滑动变阻器的滑动触片向b端移动时（）A. 伏特表V读数增大,电容C的电荷量在减小B. 安培表A的读数增大,电容C的电荷量在增大C. 伏特表V的读数增大,安培表A的读数减小D. 伏特表V的读数减小,安培表A的读数增大2.在如图所示的U-I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源与电阻R组成闭合电路．由图象判断错误的是（）A. 电源的电动势为3 V,内阻为B. 电阻R的阻值为C. 电源的效率为D. 电源的输出功率为4 W3.如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源的内电阻，以下说法中不正确的是（）A. 当时,上获得最大功率B. 当时,上获得最大功率C. 当时上获得功率一定最大D. 当时,电源的输出功率可能最大4.如图，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L也能正常发光，现将滑片由该位置向a端滑动，则A. 灯泡将变暗,电源效率将减小B. 液滴带正电,将向下做加速运动C. 电源的路端电压增大,输出功率也增大D. 滑片滑动瞬间,带电液滴电势能将减小5.有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积的导线中有n个自由电子，电子的电量为e，此时电子的定向移动速度为v，在△t时间内，通过导线的横截面积的自由电子数目可表示为（）B. △C. △D. △A.△6.如图所示，图线1表示的导体的电阻为，图线2表示的导体的电阻为，则下列说法正确的是A. ：：1B. 把拉长到原来的3倍长后电阻等于C. 将与串联后接于电源上,则功率之比：：3D. 将与并联后接于电源上,则电流比：：37.电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（）A. 电动势是一种非静电力B. 电动势越大,表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压8.如图所示，电阻R1R2R3R4满足R1：R2：R3：R4=1：2：3：4，当AB间接上直流电压时，R1R2R3R4的电流比为（）A. 1：2：3：4B. 3：2：1：6C. 6：3：2：11D. 3：2：1：49.两只额定电压均为110V的灯泡A和B，额定功率分别为100W和40W，为了使它们接到220V电源上能正常发光，同时电路消耗的电功率最小，如图所示的四个电路中最合理的是图（）A. B.C. D.10.在如图所示电路中，当滑动变阻器滑片P向上移动时，则（）A. A灯变亮、B灯变亮、C灯变亮B. A灯变暗、B灯变亮、C灯变暗C. A灯变亮、B灯变暗、C灯变暗D. A灯变暗、B灯变暗、C灯变亮11.如图所示是双量程电压表的电路图，已知电流表满偏电流，电阻，，当使用a、b两个端点时，量程为0～5V，则使用a、c两个端点时的量程是（）A. ～B. ～C. ～D. ～12.一个T型电路如图所示，电路中的电阻R1=10Ω，R2=120Ω，R3=40Ω．另有一测试电源，电动势为100V，内阻忽略不计．则（）A. 当cd端短路时,ab之间的等效电阻是B. ab端短路时,cd之间的等效电阻是C. 当ab两端接通测试电源时,cd两端的电压为80VD. 当cd两端接通测试电源时,ab两端的电压为80V13.关于电流的说法中正确的是（）A. 根据,可知I与q成正比B. 电流有方向,电流也有矢量C. 在金属导体中,自由电子移动方向为电流方向D. 电流的单位“安培”是国际单位制中的基本单位二、实验题（本大题共3小题）14.某同学想设计一个测量金属棒电阻率的实验方案，实验室提供的器材有：A．电流表A1（内阻R g=100Ω，满偏电流I g=3mA）B．电流表A2（内阻约为0.4Ω，量程为0.6A）C．定值电阻R0=900ΩD．滑动变阻器R（5Ω，2A）E．干电池组（6V，0.05Ω）F．一个开关和导线若干G．螺旋测微器，游标卡尺（1）如图1，用螺旋测微器测金属棒直径为______mm；如图2用20分度游标卡尺测金属棒长度为______cm．（2）用多用电表粗测金属棒的阻值：当用“×10Ω”挡时发现指针偏转角度过大，他应该换用______挡（填“×1Ω”或“×100Ω”），换挡并进行一系列正确操作后，指针静止时如图3所示，则金属棒的阻值约为______Ω．（3）请根据提供的器材，设计一个实验电路，要求尽可能精确测量金属棒的阻值．（4）若实验测得电流表A1示数为I1，电流表A2示数为I2，则金属棒电阻的表达式为R x=______．（用I1，I2，R0，R g表示）15.用如图（甲）所示的电路图研究额定电压为2.4V的灯泡L的伏安特性，并测出该灯泡在额定电压下工作时的电阻值．（1）在闭合开关S前，滑动变阻器触头应该放在______端．（选填“a”或“b”）（2）按电路图（甲）测出的灯泡电阻值比真实值______（选填“偏大”或“偏小”）．根据所得到的图象如图乙所示，它在额定电压下实际功率P=______W，I-U 图象是一条曲线而不是直线的原因是______．16.图（a）为某同学组装完成的简易多用电表的电路图。

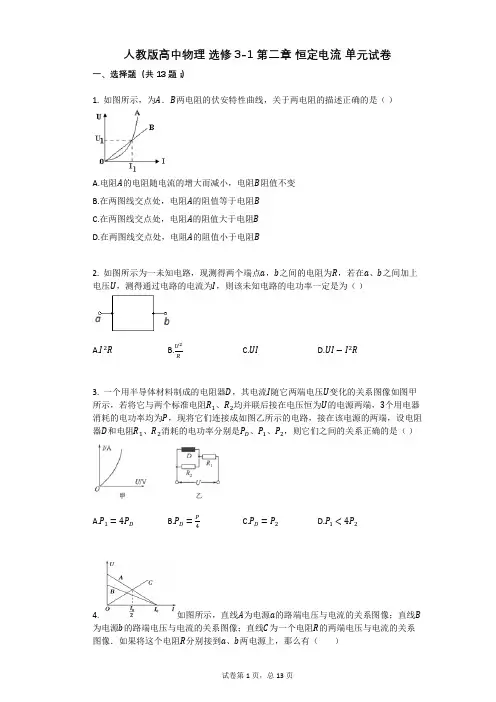

人教版高中物理选修3-1 第二章恒定电流单元试卷一、选择题（共13题；）1. 如图所示，为A．B两电阻的伏安特性曲线，关于两电阻的描述正确的是（）A.电阻A的电阻随电流的增大而减小，电阻B阻值不变B.在两图线交点处，电阻A的阻值等于电阻BC.在两图线交点处，电阻A的阻值大于电阻BD.在两图线交点处，电阻A的阻值小于电阻B2. 如图所示为一未知电路，现测得两个端点a，b之间的电阻为R，若在a、b之间加上电压U，测得通过电路的电流为I，则该未知电路的电功率一定是为（）C.UID.UI−I2RA.I2RB.U2R3. 一个用半导体材料制成的电阻器D，其电流I随它两端电压U变化的关系图像如图甲所示，若将它与两个标准电阻R1、R2均并联后接在电压恒为U的电源两端，3个用电器消耗的电功率均为P，现将它们连接成如图乙所示的电路，接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别是P D、P1、P2，则它们之间的关系正确的是（）C.P D=P2D.P1<4P2A.P1=4P DB.P D=P44. 如图所示，直线A为电源a的路端电压与电流的关系图像；直线B 为电源b的路端电压与电流的关系图像；直线C为一个电阻R的两端电压与电流的关系图像．如果将这个电阻R分别接到a、b两电源上，那么有（）A.R接到a电源上，电源的效率较低B.R接到b电源上，电源的输出功率较小C.R接到a电源上，电源的输出功率较高，电源效率也较高D.R接到b电源上，电阻的发热功率和电源的效率都较高5. 如图所示，直线A为电源的UI图线，直线B和C分别为电阻R1、R2的UI图线，用该电源分别与R1、R2组成闭合电路时，电源的输出功率分别为P1、P2，电源的效率分别为η1、η2，则（）A.P1>P2B.P1＝P2C.η1>η2D.η1<η26. 下表列出了某品牌电动自行车(如图)及所用电动机的主要技术参数，不计其自身机械损耗。

物理人教版选修3-1第二章 恒定电流单元检测(满分100分 时间90分钟)第 Ⅰ 卷(选择题 共48分)一、本题共12小题，每小题4分，共48分。

在每小题给出的四个选项中，至少有一个选项正确，全部选对的得4分，选不全的得2分，有选错或不答的得0分。

1．铅蓄电池的电动势为2 V ，这表示A ．电路中每通过1 C 电荷量，电源把2 J 的化学能转变为电能B ．蓄电池两极间的电压为2 VC ．蓄电池能在1 s 内将2 J 的化学能转变成电能D ．蓄电池将化学能转变成电能的本领比一节干电池(电动势为1.5 V)的大2. (2010·北京海淀期末)平行板电容器C 与三个可变电阻器R 1、R 2、R 3以及电源连成如图所示的电路。

闭合开关S ，待电路稳定后，电容器C 两极板带有一定的电荷。

要使电容器所带电荷量增加，以下方法中可行的是A ．只增大R 1，其他不变B ．只增大R 2，其他不变C ．只减小R 3，其他不变D ．只减小a 、b 两极板间的距离，其他不变3．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动。

如果规定：车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动。

能正确表示该控制装置工作原理的逻辑门是A ．与门B ．或门C ．非门D ．与非门4．(2010·重庆南开中学高二期中)电解质溶液导电的情景如图所示，设t 时间内沿相反方向通过溶液内中央处横截面S 的正离子数是n 1，负离子数是n 2。

正、负离子均为一价离子，元电荷的电荷量为e ，以下解释正确的是A ．溶液内正、负离子定向移动形成电流的方向均从A 指向BB ．溶液内正、负离子沿相反方向运动，电流相互抵消C ．溶液内电流方向从A 到B ，电流I ＝te n 1 D ．溶液内电流方向从A 到B ，电流I ＝te n 2 5．两只电压表V 1和V 2是由完全相同的电流表改装而成的，V 2的量程为5 V ，V 1的量程为15 V ，为了测量15～20 V 的电压，把V 1、V 2串联起来使用，在这种情况下A ．V 1和V 2读数相等B ．V 1和V 2两表指针偏转角相等C ．V 1和V 2的读数之比等于电压表的内阻之比D ．V 1和V 2的指针偏转角度之比等于两个电压表的内阻之比6. (2010·石家庄质检)有一种测量体重的电子秤，如图所示。

恒定电流单元测试一、选择题（本大题共12个小题，每小题一个或者一个以上正确答案，请将正确答案的序号选出并填写在对应题号下的空格中，每小题4分，共48分）1、用P=求出的“220 V40 W”的灯泡的电阻为1 210 Ω,用多用电表测得其电阻只有90 Ω,下列说法中正确的是()A.两个阻值相差悬殊是不正常的,一定是测量时读错了数据B.两个阻值相差悬殊是正常的,因为欧姆表测电阻的误差大C.两个阻值相差悬殊是不正常的,可能出厂时把灯泡的功率标错了D.两个阻值相差悬殊是正常的,1 210 Ω是正常工作状态(温度很高)的阻值,90 Ω是常温下的阻值2、在一次研究性学习活动中,研究小组对一幢居民楼的供电设施进行了观察和测量,整幢居民楼供电线路可简化为如图所示的模型,暂停供电时,用欧姆表测得A、B间电阻为R,恢复供电后,测得A、B间电压为U,进线电流为I。

则计算该幢居民楼的总功率可以用的公式是()A.P=I2RB.P=C.P=IUD.以上公式都适用3、(多选)如图所示,两只电压表V1和V2是由完全相同的电流表改装而成的,V2的量程为5 V,V1的量程为15 V,为了测量15~20 V的电压,把V1、V2串联起来使用,这种情况下()A.V1、V2读数相等B.V1、V2两指针偏角相等C.V1、V2读数之比等于电压表内阻之比D.V1和V2的指针偏转角度之比等于电压表内阻之比4、某同学用伏安法测小灯泡的电阻时,误将电流表和电压表接成如图所示的电路,接通电源后,可能出现的情况是()A.电流表烧坏B.电压表烧坏C.小灯泡烧坏D.小灯泡不亮5、电炉通电后,电炉丝热得发红,而跟电炉连接的铜导线却不太热,原因是()A.通过电炉丝的电流大,而通过导线的电流小B.电炉丝和铜导线消耗的电能相同,但铜导线散热快,所以不热C.铜导线的电阻比电炉丝小得多,在串联的情况下铜导线的发热量小D.电炉丝两端的电压比铜导线两端的电压小得多6、如图所示,电源电动势为6 V,当开关S接通时,灯泡L1和L2都不亮,用电压表测得各部分电压是U ad=0,U cd=6 V,U ab=6 V,由此可判定()A.L1和L2的灯丝都断了B.L1的灯丝断了C.L2的灯丝断了D.变阻器R断路7、如图是一火警报警器的一部分电路示意图。
