下载文档原格式
什么是氟碳涂料？氟碳涂料是指以氟树脂为主要成膜物质的涂料，又称氟碳漆、氟涂料、氟树脂涂料等。
在各种涂料之中，氟树脂涂料由于引入的氟元素电负性大，碳氟键能强，具有特别优越的各项性能：耐候性、耐热性、耐低温性、耐化学药品性，而且具有独特的不粘性和低磨擦性，其核心技术1938年诞生于美国杜邦公司，氟树脂涂料卓越的物化性能当时在全球化工界引起轰动。
经过几十年的快速发展，氟涂料在建筑、化学工业、电器电子工业、机械工业、航空航天产业、家庭用品的各个领域得到广泛应用，成为继丙烯酸涂料、聚氨酯涂料、有机硅涂料等高性能涂料之后，综合性能最高的涂料品牌。
目前，应用比较广泛的氟树脂涂料主要有PTFE、PVDF、PEVE等三大类型。
我国是继美国、日本之后第三个拥有氟涂料合成技术并实现产业化的国家。
1938年美国杜邦公司合成聚四氟乙烯树脂，开发出“特氟龙”不粘涂料，它是将聚四氟乙烯（PTFE）以微小颗粒状态分散在溶剂中，然后以360-380oC的高温烧结成膜，该涂层可长期在-195--250oC下使用，其耐化学品性超过所有聚合物，主要应用于不粘涂层，如：不粘锅内涂膜、聚合反应釜内衬。
上世纪60年代，Elf Ato 公司开发出“Kynar500”为商标的聚偏二氟乙烯（PVDF）氟碳树脂，随后，被应用于氟碳涂料之中。
它具有优良的耐候性、耐水性、耐污染性、耐化学品性，尤其用于建筑物的外部装饰有其他涂料无法相比的优点。
但由于PVDF树脂不溶欲普通溶剂，涂膜的形成需要230-250oC的高温烧结成膜，所以只能应用在有固定加工场所的、有烘烤设备的铝幕墙板、铝型材、彩钢板等耐高温的外墙装饰材料的基材上，限制了它的使用。

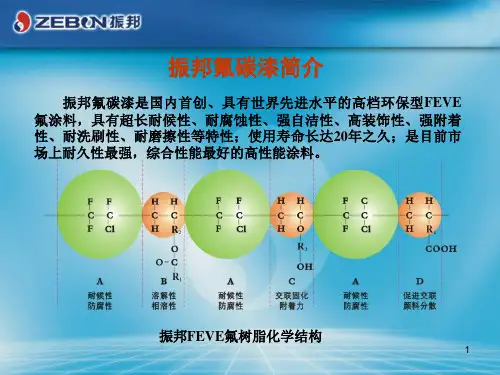

1982年，日本旭硝子公司开发出了氟烯烃-乙烯基醚共聚物（FEVE）树脂，该树脂在氟烯烃的基础上引进了溶解性官能团、附着性官能团、交联固化性官能团、促进流变性官能团，不仅秉承了氟树脂的所有优良品质，而且还具有在常温下溶解于芳烃、脂类、酮类等常规溶剂、常温下交联固化等性能。

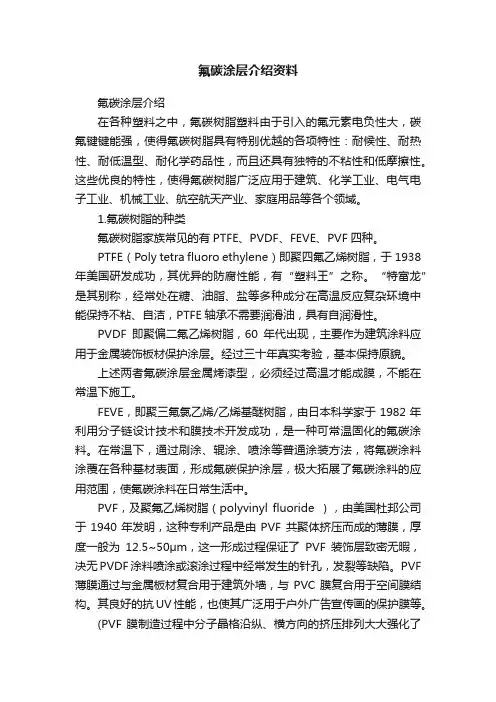

氟碳涂层介绍资料氟碳涂层介绍在各种塑料之中，氟碳树脂塑料由于引入的氟元素电负性大，碳氟键键能强，使得氟碳树脂具有特别优越的各项特性：耐候性、耐热性、耐低温型、耐化学药品性，而且还具有独特的不粘性和低摩擦性。
这些优良的特性，使得氟碳树脂广泛应用于建筑、化学工业、电气电子工业、机械工业、航空航天产业、家庭用品等各个领域。
1.氟碳树脂的种类氟碳树脂家族常见的有PTFE、PVDF、FEVE、PVF四种。
PTFE（Poly tetra fluoro ethylene）即聚四氟乙烯树脂，于1938年美国研发成功，其优异的防腐性能，有“塑料王”之称。
“特富龙”是其别称，经常处在糖、油脂、盐等多种成分在高温反应复杂环境中能保持不粘、自洁，PTFE轴承不需要润滑油，具有自润滑性。
PVDF即聚偏二氟乙烯树脂，60年代出现，主要作为建筑涂料应用于金属装饰板材保护涂层。
经过三十年真实考验，基本保持原貌。
上述两者氟碳涂层金属烤漆型，必须经过高温才能成膜，不能在常温下施工。
FEVE，即聚三氟氯乙烯/乙烯基醚树脂，由日本科学家于1982年利用分子链设计技术和膜技术开发成功，是一种可常温固化的氟碳涂料。
在常温下，通过刷涂、辊涂、喷涂等普通涂装方法，将氟碳涂料涂覆在各种基材表面，形成氟碳保护涂层，极大拓展了氟碳涂料的应用范围，使氟碳涂料在日常生活中。
PVF，及聚氟乙烯树脂（polyvinyl fluoride ），由美国杜邦公司于1940年发明，这种专利产品是由PVF 共聚体挤压而成的薄膜，厚度一般为12.5~50μm，这一形成过程保证了PVF装饰层致密无暇，决无PVDF涂料喷涂或滚涂过程中经常发生的针孔，发裂等缺陷。
PVF 薄膜通过与金属板材复合用于建筑外墙，与PVC膜复合用于空间膜结构。
其良好的抗UV性能，也使其广泛用于户外广告宣传画的保护膜等。
(PVF 膜制造过程中分子晶格沿纵、横方向的挤压排列大大强化了它的物理强度，所以：PVF 膜具有更大的韧性，180 °折弯试验后用放大43 倍的放大镜观察PVF 膜没有裂纹，而PVDF涂层可见明显裂纹，其原因是：PVF 膜的延伸率可达100% ，而PVDF 涂层没有！)2.幕墙材料常用氟碳树脂幕墙材料涂层用氟碳涂层是一种以氟碳树脂为基料，配以金属微粒或云母晶体为色粉的有机涂料，其PVDF（聚偏二氟乙烯）的含量在70%（树脂质量比）以上。

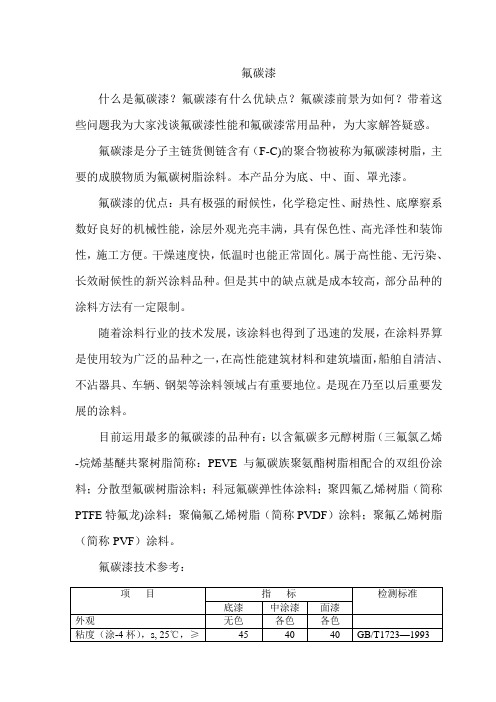

氟碳漆什么是氟碳漆？氟碳漆有什么优缺点？氟碳漆前景为如何？带着这些问题我为大家浅谈氟碳漆性能和氟碳漆常用品种，为大家解答疑惑。
氟碳漆是分子主链货侧链含有（F-C)的聚合物被称为氟碳漆树脂，主要的成膜物质为氟碳树脂涂料。
本产品分为底、中、面、罩光漆。
氟碳漆的优点：具有极强的耐候性，化学稳定性、耐热性、底摩察系数好良好的机械性能，涂层外观光亮丰满，具有保色性、高光泽性和装饰性，施工方便。
干燥速度快，低温时也能正常固化。
属于高性能、无污染、长效耐候性的新兴涂料品种。
但是其中的缺点就是成本较高，部分品种的涂料方法有一定限制。
随着涂料行业的技术发展，该涂料也得到了迅速的发展，在涂料界算是使用较为广泛的品种之一，在高性能建筑材料和建筑墙面，船舶自清洁、不沾器具、车辆、钢架等涂料领域占有重要地位。
是现在乃至以后重要发展的涂料。
目前运用最多的氟碳漆的品种有：以含氟碳多元醇树脂（三氟氯乙烯-烷烯基醚共聚树脂简称：PEVE与氟碳族聚氨酯树脂相配合的双组份涂料；分散型氟碳树脂涂料；科冠氟碳弹性体涂料；聚四氟乙烯树脂（简称PTFE特氟龙)涂料；聚偏氟乙烯树脂（简称PVDF）涂料；聚氟乙烯树脂（简称PVF）涂料。
氟碳漆技术参考：项目指标检测标准底漆中涂漆面漆外观无色各色各色粘度（涂-4杯），s, 25℃，≥45 40 40 GB/T1723—1993注意：最佳施工温度为0--35℃，在有雨、雾、雪和较严重灰尘条件下，不得施工工。
涂装间隔时间最好24小时以上。
理论消耗量：如果不考虑实际施工各种因素的影响，约0.20kg/m 2/遍。
稀释剂及稀释比：配套专用稀释剂，手工刷涂参考用量3-10%。
理论固含量，% ，≥ 45 40 GB/T1725—1989 干燥时间（h ）≤ 表干 4 GB/T1728—1989 实干 96附着力（划格法，级），≤ 1 GB/T9286—1998 柔韧性，mm 1 GB/T1731—1993 氯化钠（15%，25℃），d 30，不起泡，不脱落，不生锈 GB/T1763—1989 常温耐水性25℃，d 60，复合涂层无变化 GB/T1733—1993。

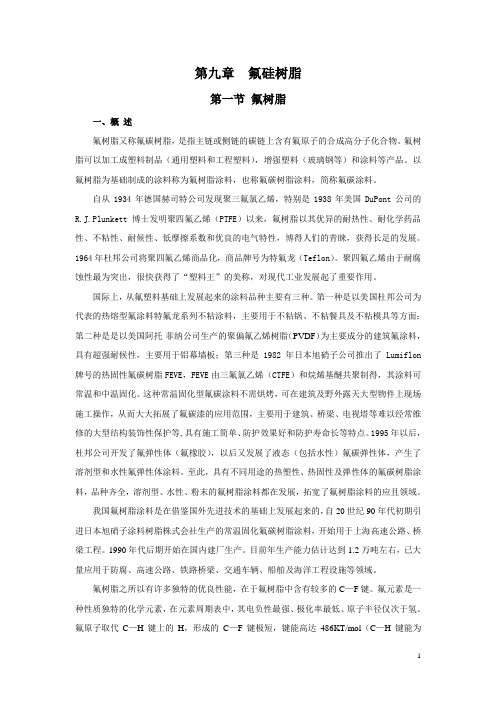

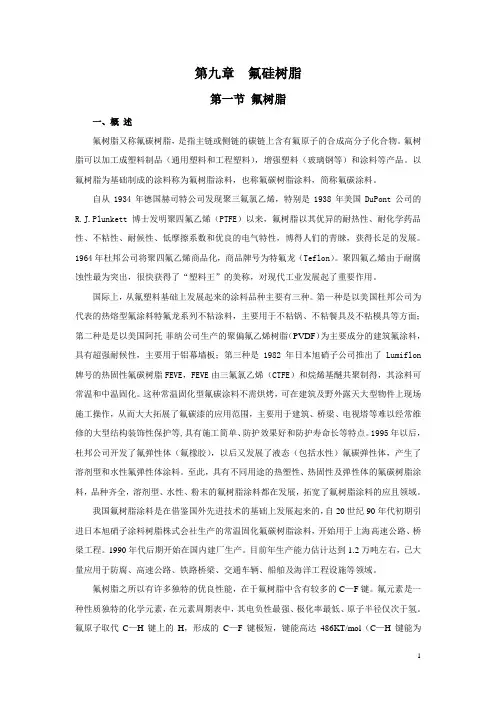

第九章氟硅树脂第一节氟树脂一、概述氟树脂又称氟碳树脂，是指主链或侧链的碳链上含有氟原子的合成高分子化合物。
氟树脂可以加工成塑料制品（通用塑料和工程塑料），增强塑料（玻璃钢等）和涂料等产品。
以氟树脂为基础制成的涂料称为氟树脂涂料，也称氟碳树脂涂料，简称氟碳涂料。
自从1934年德国赫司特公司发现聚三氟氯乙烯，特别是1938年美国DuPont公司的R.J.Plunkett博士发明聚四氟乙烯（PTFE）以来，氟树脂以其优异的耐热性、耐化学药品性、不粘性、耐候性、低摩擦系数和优良的电气特性，博得人们的青睐，获得长足的发展。
1964年杜邦公司将聚四氟乙烯商品化，商品牌号为特氟龙（Teflon）。
聚四氟乙烯由于耐腐蚀性最为突出，很快获得了“塑料王”的美称，对现代工业发展起了重要作用。
国际上，从氟塑料基础上发展起来的涂料品种主要有三种。
第一种是以美国杜邦公司为代表的热熔型氟涂料特氟龙系列不粘涂料，主要用于不粘锅、不粘餐具及不粘模具等方面；第二种是是以美国阿托-菲纳公司生产的聚偏氟乙烯树脂（PVDF）为主要成分的建筑氟涂料，具有超强耐候性，主要用于铝幕墙板；第三种是1982年日本旭硝子公司推出了Lumiflon 牌号的热固性氟碳树脂FEVE，FEVE由三氟氯乙烯（CTFE）和烷烯基醚共聚制得，其涂料可常温和中温固化。
这种常温固化型氟碳涂料不需烘烤，可在建筑及野外露天大型物件上现场施工操作，从而大大拓展了氟碳漆的应用范围，主要用于建筑、桥梁、电视塔等难以经常维修的大型结构装饰性保护等,具有施工简单、防护效果好和防护寿命长等特点。
1995年以后，杜邦公司开发了氟弹性体（氟橡胶），以后又发展了液态（包括水性）氟碳弹性体，产生了溶剂型和水性氟弹性体涂料。
至此，具有不同用途的热塑性、热固性及弹性体的氟碳树脂涂料，品种齐全，溶剂型、水性、粉末的氟树脂涂料都在发展，拓宽了氟树脂涂料的应且领域。
我国氟树脂涂料是在借鉴国外先进技术的基础上发展起来的，自20世纪90年代初期引进日本旭硝子涂料树脂株式会社生产的常温固化氟碳树脂涂料，开始用于上海高速公路、桥梁工程。
