立式加工中心850机型装配过程卡

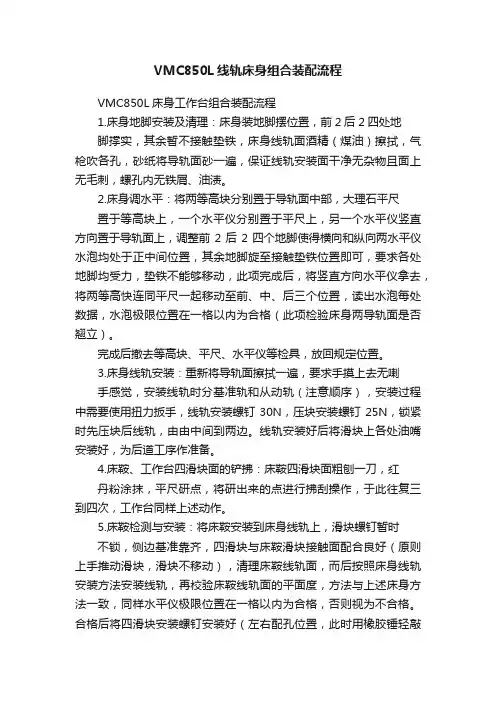

VMC850L线轨床身组合装配流程VMC850L床身工作台组合装配流程1.床身地脚安装及清理：床身装地脚摆位置，前2后2四处地脚撑实，其余暂不接触垫铁，床身线轨面酒精（煤油）擦拭，气枪吹各孔，砂纸将导轨面砂一遍，保证线轨安装面干净无杂物且面上无毛刺，螺孔内无铁屑、油渍。

2.床身调水平：将两等高块分别置于导轨面中部，大理石平尺置于等高块上，一个水平仪分别置于平尺上，另一个水平仪竖直方向置于导轨面上，调整前2后2四个地脚使得横向和纵向两水平仪水泡均处于正中间位置，其余地脚旋至接触垫铁位置即可，要求各处地脚均受力，垫铁不能够移动，此项完成后，将竖直方向水平仪拿去，将两等高快连同平尺一起移动至前、中、后三个位置，读出水泡每处数据，水泡极限位置在一格以内为合格（此项检验床身两导轨面是否翘立）。

完成后撤去等高块、平尺、水平仪等检具，放回规定位置。

3.床身线轨安装：重新将导轨面擦拭一遍，要求手摸上去无喇手感觉，安装线轨时分基准轨和从动轨（注意顺序），安装过程中需要使用扭力扳手，线轨安装螺钉30N，压块安装螺钉25N，锁紧时先压块后线轨，由由中间到两边。

线轨安装好后将滑块上各处油嘴安装好，为后道工序作准备。

4.床鞍、工作台四滑块面的铲拂：床鞍四滑块面粗刨一刀，红丹粉涂抹，平尺研点，将研出来的点进行拂刮操作，于此往复三到四次，工作台同样上述动作。

5.床鞍检测与安装：将床鞍安装到床身线轨上，滑块螺钉暂时不锁，侧边基准靠齐，四滑块与床鞍滑块接触面配合良好（原则上手推动滑块，滑块不移动），清理床鞍线轨面，而后按照床身线轨安装方法安装线轨，再校验床鞍线轨面的平面度，方法与上述床身方法一致，同样水平仪极限位置在一格以内为合格，否则视为不合格。

合格后将四滑块安装螺钉安装好（左右配孔位置，此时用橡胶锤轻敲来调整），此时扭力扳手为50N。

6.校Y向电机座与丝杆螺母座的同心度：先将床鞍芯棒上提到最高处，锁紧各螺钉，将床身电机座安装面拂刮，出现均匀且小的点即可，此时电机座（带芯棒）安装到床身上，螺钉手动旋紧，注意不要锁死，用千分表安装（吸附）到床身滑块上，对两段芯棒进行校对，先校高低向，通过磨垫调整整体高低，相差0.05mm以内（电机座芯棒一定要比床鞍螺母座芯棒低），整体高低调整好后，看表前后相差量，通过铲刮电机座安装面前和后来调整，高度调整好后校左右方向，此时可通过此时可通过电机座左右方向的摆动来调整，并结合螺钉锁紧。

1机械部分1.1主要用途和适用范围高速立式加工中心（V850）是配有CNC系统的三轴联动的加工中心。

该机床可实现铣削、镗孔、扩孔、铰孔、钻孔等多工序的自动工作循环；可精确、高效地完成平面内各种复杂曲线的凸轮、样板、压模、弧形槽等零件的自动加工。

本机床是钻、铣、镗多功能为一体的金属加工机床。

本机床控制部分采用SIEMENS802D交流伺服数控系统或三菱E60S交流伺服数控系统。

运动轴均采用精度较高有预紧力的零间隙滚珠丝杆，机床输出力矩大，工作稳定可靠，机床主轴转速高，运动轴除自动外还可手动操作。

本机床基本上能满足百分之八十左右零件的铣削、钻削要求。

机床适用性广泛，对各种较复杂曲线的凸轮、模板、模具、工具和刀具等零件的半精加工和精加工尤为适宜。

本机床三轴联动，并可控制第四轴，含有RS232接口，可与计算机联接加工复杂工件。

本机床适用于工业机械制造、仪器仪表、纺织、轻工等行业。

1.2机床的基本参数工作台面积（长×宽）mm 1025mm×525mm刀库 BT40-16主轴锥度 ISO.40（BT40）工作台纵向行程 800mm工作台横向行程 500mm工作台垂向行程 500mm主轴转速范围 200-8000rpm主轴最高转速 10000rpmX、Y、Z快速移动速度 10000mm/minX、Y、Z进给速度 10-3000mm/minT型槽宽×槽数（mm） 18×3主电机功率 7.5kW进给电机 X、Z向1.5KW(伺服)，Y向2KW(伺服)最小设定单位 0.005/0.001mm定位精度 0.01mm重复定位精度± 0.005mm工作气压 0.4-0.6MPa机床最大承载重量 400kg机床外形尺寸（长×宽×高） 3060mm×1900mm×2200mm机床重量 4200kg1.3高速雕刻基本参数（选件）高速电主轴转速范围：3000-25000r/min功率： 3KW安装夹头 ER201.4激光切割、雕刻基本参数（选件）1.5.1主轴传动说明主轴运动由主轴伺服电机直接由主轴伺服驱动控制电机轴，通过同步带轮驱动主轴旋转，使传速从200-10000rev/min范围内无级调速。

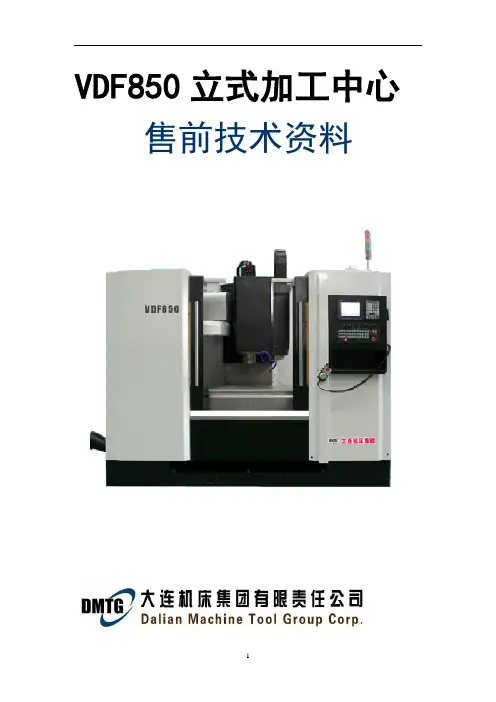

VDF850立式加工中心售前技术资料目录第一部分VDF-850立式加工中心简介 (3)一、VDF-850主体构成 (3)二、VDF-850主要性能和特点 (3)三、VDF-850立式加工中心主要技术参数 (5)四、VDF-850机床标准配置 (5)五、VDF-850机床选择配置 (6)六、VDF-850立式加工中心主要配套件一览表 (6)七、VDF-850立式加工中心随机附件清单 (7)八、VDF-850立式加工中心随机工具清单 (7)九、VDF-850立式加工中心随机资料清单 (8)十、VDF-850机床工作条件 (8)第二部分机床外观图 (9)第三部分机床安装图 (10)第四部分精度检验标准 (12)第五部分部分标准配置图表 (12)第六部分部分选择配置图表 (13)第一部分VDF-850立式加工中心简介一、VDF-850主体构成二、VDF-850主要性能和特点VDF-850立式加工中心是大连机床集团公司引进先进技术生产的新一代数控机床，该机床独特坚稳持久的刚性结构，经由工程力学的反复仿真与计算，设计坚稳的床身结构，达到刚性倍增而质量精简的工程需求。

全面硬化处理的移动滑轨，搭配精密的研磨加工，组合出令人满意的精度品质。

不仅适用于板类、盘类、壳体类、精密零件的加工，而且适用于模具加工。

机床带有自动刀具交换系统，全封闭式防护罩，自动润滑系统、冷却系统、自动排屑装置、手动喷枪及便携式手动操作装置（MPG）。

零件一次装夹后可完成铣、镗、钻、扩、铰、攻丝等多工序加工，具有自动化程度高、可靠性强、操作简单、方便、宜人，整体造型美观大方、机电一体化程度高等优点。

1、机床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用高强度铸铁，组织稳定，永久确保品质。

铸件结构均经过机床动力学分析和有限元分析，合理的结构程度与加强筋的搭配，保证了基础件的高刚性。

宽实的机床底座，箱形腔立柱、负荷全支撑的十字滑台可确保加工时的重负载能力。

加工中心主轴装配过程首先，在进行主轴装配之前，需要准备好主轴所需的各种零部件。

这些零部件包括主轴轴承、主轴套、主轴管、主轴法兰、主轴鱼雷座等。

这些零部件通常是通过零部件供应商采购，并按照装配顺序进行分类和存放，以便后续装配使用。

接下来，开始主轴装配的第一步是检查主轴零部件的质量。

通过检查零部件的外观和尺寸，以确保零部件的质量达到要求。

如果发现有损坏或不合格的零部件，需要将其进行更换或修复。

然后，开始进行主轴的装配。

首先，将主轴轴承和主轴套进行配对，并用合适的工具将轴承安装到主轴套上。

在此过程中，需要确保轴承和轴套之间的配对与工艺要求一致，并采取适当的措施，如加热或冷却等，以确保装配过程顺利进行。

装配好主轴轴承后，将主轴套与主轴管进行组合。

这一过程需要精确的对位和配合，以确保主轴能够顺利旋转，并保持良好的精度。

在组合过程中，需要使用合适的工具和测量设备，如千分尺、划线尺等，对轴承和轴套进行精确的测量和调节。

组合好主轴套和主轴管后，接下来需要将主轴法兰和主轴鱼雷座进行安装。

这一过程主要是将法兰和鱼雷座与主轴套和主轴管进行固定，使其构成一个整体。

在安装过程中，需要采取适当的扭矩和紧固力度，以确保固定牢固，不出现松动或脱落。

完成主轴的基本装配后，需要进行主轴的环境测试和功能测试。

环境测试主要是将主轴放置在规定的环境中，如高温、低温、高湿度、低湿度等条件下进行测试，以检查主轴在不同环境下的性能和可靠性。

功能测试主要是通过连接电源和控制系统，对主轴进行转动和负载测试，以检查主轴的运转和负载能力是否满足要求。

最后，将主轴进行清洁和润滑。

清洁主轴是为了保持其表面的干净和光滑，以防止灰尘、污垢等对主轴的影响。

润滑主轴是为了降低主轴的摩擦和磨损，以延长主轴的使用寿命。

在清洁和润滑过程中，需要使用适当的清洁剂和润滑剂，并采取适当的方法和工具进行处理。

综上所述，主轴装配过程需要经历准备零部件、检查质量、组装轴承、安装套管、组合法兰和鱼雷座、环境测试、功能测试、清洁和润滑等多个步骤。

1机械部分1.1主要用途和适用范围高速立式加工中心（V850）是配有CNC系统的三轴联动的加工中心。

该机床可实现铣削、镗孔、扩孔、铰孔、钻孔等多工序的自动工作循环；可精确、高效地完成平面内各种复杂曲线的凸轮、样板、压模、弧形槽等零件的自动加工。

本机床是钻、铣、镗多功能为一体的金属加工机床。

本机床控制部分采用SIEMENS802D交流伺服数控系统或三菱E60S交流伺服数控系统。

运动轴均采用精度较高有预紧力的零间隙滚珠丝杆，机床输出力矩大，工作稳定可靠，机床主轴转速高，运动轴除自动外还可手动操作。

本机床基本上能满足百分之八十左右零件的铣削、钻削要求。

机床适用性广泛，对各种较复杂曲线的凸轮、模板、模具、工具和刀具等零件的半精加工和精加工尤为适宜。

本机床三轴联动，并可控制第四轴，含有RS232接口，可与计算机联接加工复杂工件。

本机床适用于工业机械制造、仪器仪表、纺织、轻工等行业。

1.2机床的基本参数工作台面积（长×宽）mm 1025mm×525mm刀库 BT40-16主轴锥度 ISO.40（BT40）工作台纵向行程 800mm工作台横向行程 500mm工作台垂向行程 500mm主轴转速范围 200-8000rpm主轴最高转速 10000rpmX、Y、Z快速移动速度 10000mm/minX、Y、Z进给速度 10-3000mm/minT型槽宽×槽数（mm） 18×3主电机功率 7.5kW进给电机 X、Z向1.5KW(伺服)，Y向2KW(伺服)最小设定单位 0.005/0.001mm定位精度 0.01mm重复定位精度± 0.005mm工作气压 0.4-0.6MPa机床最大承载重量 400kg机床外形尺寸（长×宽×高） 3060mm×1900mm×2200mm机床重量 4200kg1.3高速雕刻基本参数（选件）高速电主轴转速范围：3000-25000r/min功率： 3KW安装夹头 ER201.4激光切割、雕刻基本参数（选件）1.5.1主轴传动说明主轴运动由主轴伺服电机直接由主轴伺服驱动控制电机轴，通过同步带轮驱动主轴旋转，使传速从200-10000rev/min范围内无级调速。

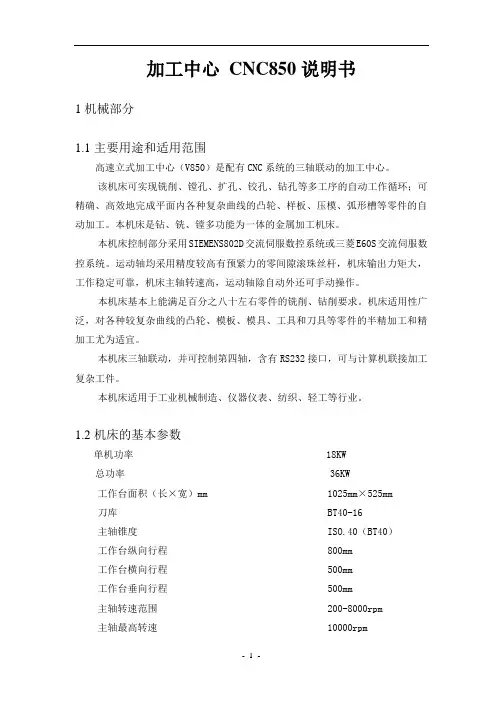

加工中心CNC850说明书1机械部分1.1主要用途和适用范围高速立式加工中心（V850）是配有CNC系统的三轴联动的加工中心。

该机床可实现铣削、镗孔、扩孔、铰孔、钻孔等多工序的自动工作循环；可精确、高效地完成平面内各种复杂曲线的凸轮、样板、压模、弧形槽等零件的自动加工。

本机床是钻、铣、镗多功能为一体的金属加工机床。

本机床控制部分采用SIEMENS802D交流伺服数控系统或三菱E60S交流伺服数控系统。

运动轴均采用精度较高有预紧力的零间隙滚珠丝杆，机床输出力矩大，工作稳定可靠，机床主轴转速高，运动轴除自动外还可手动操作。

本机床基本上能满足百分之八十左右零件的铣削、钻削要求。

机床适用性广泛，对各种较复杂曲线的凸轮、模板、模具、工具和刀具等零件的半精加工和精加工尤为适宜。

本机床三轴联动，并可控制第四轴，含有RS232接口，可与计算机联接加工复杂工件。

本机床适用于工业机械制造、仪器仪表、纺织、轻工等行业。

1.2机床的基本参数单机功率 18KW总功率 36KW工作台面积（长×宽）mm 1025mm×525mm刀库 BT40-16主轴锥度 ISO.40（BT40）工作台纵向行程 800mm工作台横向行程 500mm工作台垂向行程 500mm主轴转速范围 200-8000rpm主轴最高转速 10000rpmX、Y、Z快速移动速度 10000mm/minX、Y、Z进给速度 10-3000mm/minT型槽宽×槽数（mm） 18×3主电机功率 7.5kW进给电机 X、Z向1.5KW(伺服)，Y向2KW(伺服)最小设定单位 0.005/0.001mm定位精度 0.01mm重复定位精度± 0.005mm工作气压 0.4-0.6MPa机床最大承载重量 400kg机床外形尺寸（长×宽×高） 3060mm×1900mm×2200mm机床重量 4200kg1.3高速雕刻基本参数（选件）高速电主轴转速范围：3000-25000r/min功率： 3KW安装夹头 ER201.4激光切割、雕刻基本参数（选件）1.5.1主轴传动说明主轴运动由主轴伺服电机直接由主轴伺服驱动控制电机轴，通过同步带轮驱动主轴旋转，使传速从200-10000rev/min范围内无级调速。

下面资料为赠送的地产广告语不需要的下载后可以编辑删除就可以，谢谢选择，祝您工作顺利，生活愉快！地产广告语1、让世界向往的故乡2、某沿河楼盘：生活，在水岸停泊3、一江春水一种人生4、某钱塘江边楼盘：面对潮流经典依旧5、海景房：站在家里，海是美景；站在海上，家是美景6、以山水为卖点的楼盘：山水是真正的不动产7、某城区的山腰上的楼盘：凌驾尊贵俯瞰繁华8、某地势较高的楼盘：高人，只住有高度的房子9、某学区房：不要让孩子输在起跑线上10、尾盘：最后，最珍贵11、回家就是度假的生活12、生命就该浪费在美好的事情上我们造城——2、我的工作就是享受生活——3、我家的客厅，就是我的生活名片——4、在自己的阳台看上海的未来——5、公园不在我家里我家住在公园里——6、这里的花园没有四季——7、***，装饰城市的风景——8、***，我把天空搬回家——9、房在林中，人在树下——10、生活，就是居住在别人的爱慕里——11、到〖星河湾〗看看好房子的标准——12、好生活在〖珠江〗——13、爱家的男人住〖百合〗城市岸泊：城市的岸泊，生活的小镇生活之美不缺少，在于发现情趣不在于奢华，在于精彩生活有了美感才值得思考……玫瑰庄园：山地生态，健康人生卓越地段，超大社区一种完整且完善的环境，像原生一样和谐原生景象自然天成人本理念精品建筑知名物业智能安防诚信为本实力铸造比华利山庄：海岸生活——引领世界的生活方式海岸生活——22公里的奢华海岸生活——高尚人生的序曲海岸生活——人与自然的融合苹果二十二院街：人文自然现代铺的蔓伸荣和山水美地：让世界向往的故乡香港时代：时代精英开拓未来领衔建筑，彰显尊贵绿地崴廉公寓：金桥40万平方米德国音乐艺术生活汇都国际：昆明都心，城市引擎财富之都风情之都梦幻之都文化之都商贸之都西部首座巨型商业之城颠峰商圈的原动力，缔造西部财富新领地新江湾城：绿色生态港国际智慧城新江湾城，一座承载上海新梦想的城区上海城投，全心以赴建设知识型，生态型花园城区风和日丽：入住准现楼，升值在望湾区大户，空中花园大格局下的西海岸市中心：市中心少数人的专属颠峰珍贵市中心的稀世名宅正中心城市颠峰领地颠峰勾勒稀世名宅繁华不落幕的居家风景地利皇者尽得先机稀世经典180席阳光国际公寓：阳光金桥来自纽约的生活蓝本钟宅湾：海峡西岸生态人居休闲商务区汇聚国际财富与人居梦想的绝版宝地二十一世纪是城市的世纪，二十一世纪也是海洋的世纪谁控制了海洋，谁就控制了一切站在蓝色海岸的前沿，开启一个新的地产时代东南门户海湾之心海峡西岸生态人居休闲商务区让所有财富的目光聚集钟宅湾，这里每一天都在创造历史上海A座（科维大厦）：创富人生的黄金眼掘金上海！创富人生！远东大厦：花小公司的钱，做大公司的事未来城：无可挑战的优势无可限量的空间绿地集团：居住问题的答疑者，舒适生活的提案人茶马驿栈：精明置业时机享受附加值财富最大化雪山下的世外桃源茶马古道上千年清泉之乡金地格林春岸：城市精英的梦想家园繁华与宁静共存，阔绰身份不显自露建筑覆盖率仅20%，令视野更为广阔占据最佳景观位置，用高度提炼生活完美演绎自然精髓，谱写古城新篇章创新房型推陈出新，阔气空间彰显不凡365天的贴身护卫，阔度管理以您为尊金地格林小城：心没有界限，身没有界限春光永驻童话之城我的家，我的天下东渡国际：梦想建筑，建筑梦想齐鲁置业：传承经典，创新生活比天空更宽广的是人的思想创新远见生活嘉德中央公园：一群绝不妥协的居住理想家完成一座改变你对住宅想象的超越作品极至的资源整合丰富住家的生活内涵苛求的建造细节提升住家的生活品质地段优势，就是永恒价值优势设计优势，就是生活质量优势景观优势，就是生命健康优势管理优势，就是生活品味优势空中华尔兹：自然而来的气质，华尔兹的生活等级享受，没有不可逾越的极限所谓完美的习惯，是舒适空间的心情定格！临江花园：经典生活品质风景中的舞台美林别墅：源欧美经典纯自然空间住原味别墅赏园林艺术淡雅怡景温馨自然钱江时代：核心时代，核心生活核心位置创意空间优雅规划人文景观财富未来城市精神，自然风景，渗透私人空间泰达时尚广场：是球场更是剧场城市经济活力源时尚天津水舞中国未来都会休闲之居创意时尚天天嘉年华健康快乐新境界商旅新天地缔造好生意城市运营战略联盟，参与协作，多方共赢华龙碧水豪园：浪漫一次，相守一生东方莱茵：品鉴品位宜家宜人建筑一道贵族色彩品鉴一方美学空间品位一份怡然自得荡漾一股生命活力坐拥一处旺地静宅体会一种尊崇感受常青花园（新康苑）：新康苑生活感受凌驾常规大非凡生活领域成功人士的生活礼遇拥有与自己身份地位相等的花园社区在属于自己的宴会餐厅里会宾邀朋只与自己品味爱好相同的成功人士为邻孩子的起步就与优越同步酒店式物管礼遇拥有[一屋两公园前后是氧吧]的美极环境水木清华：住在你心里福星惠誉（金色华府）：金色华府，市府街才智名门——释放生命的金色魅力真正了解一个人，要看他的朋友，看他的对手。

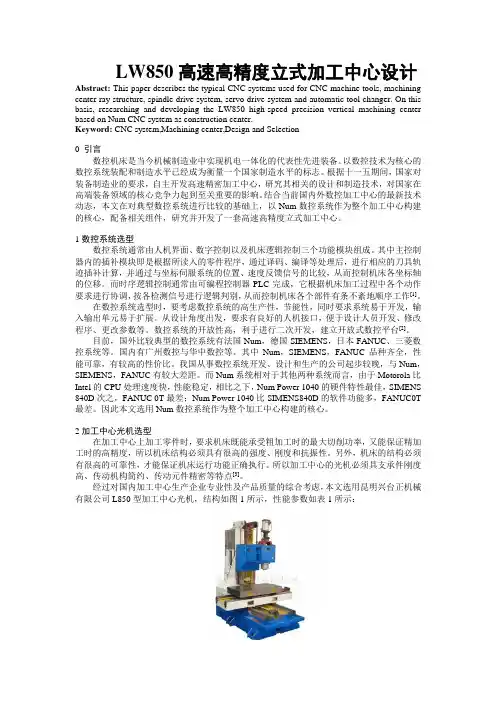

LW850高速高精度立式加工中心设计Abstract: This paper describes the typical CNC systems used for CNC machine tools, machining center ray structure, spindle drive system, servo drive system and automatic tool changer. On this basis, researching and developing the LW850 high-speed precision vertical machining center based on Num CNC system as construction center.Keyword: CNC system,Machining center,Design and Selection0 引言数控机床是当今机械制造业中实现机电一体化的代表性先进装备。

以数控技术为核心的数控系统装配和制造水平已经成为衡量一个国家制造水平的标志。

根据十一五期间，国家对装备制造业的要求，自主开发高速精密加工中心，研究其相关的设计和制造技术，对国家在高端装备领域的核心竞争力起到至关重要的影响。

结合当前国内外数控加工中心的最新技术动态，本文在对典型数控系统进行比较的基础上，以Num数控系统作为整个加工中心构建的核心，配备相关组件，研究并开发了一套高速高精度立式加工中心。

1数控系统选型数控系统通常由人机界面、数字控制以及机床逻辑控制三个功能模块组成。

其中主控制器内的插补模块即是根据所读入的零件程序，通过译码、编译等处理后，进行相应的刀具轨迹插补计算，并通过与坐标伺服系统的位置、速度反馈信号的比较，从而控制机床各坐标轴的位移。

而时序逻辑控制通常由可编程控制器PLC完成，它根据机床加工过程中各个动作要求进行协调，按各检测信号进行逻辑判别，从而控制机床各个部件有条不紊地顺序工作[1]。

目录1．机床安全说明………………………………………………P3 2．机床主要特点和适用范围…………………………………P43．机床主要参数………………………………………………P54. 机床主要结构………………………………………………P65. 机床吊运与安装……………………………………………P86. 试车与调整…………………………………………………P97. 机床操作……………………………………………………P108. 机床维修与保养……………………………………………P109. 机械故障分析与排除………………………………………P1210. 机床电器原理图和接线图…………………………………P1411. 附录…………………………………………………………P201、机床安全说明请仔细阅读本书和数控系统使用手册，按照本书及使用手册的操作步骤进行安全操作。

1.1一般安全事项机床上的工作台必须安装防护装置。

机床主轴顶部伸出旋转的部位必须安装防护装置。

机床运动时不应有的尖叫声和冲击声，在空运转条件下，噪声不得超85db(A)。

1.2机器吊挂与搬运安全本机总重量为5.8吨以上，所有搬运设备之安全承重、负重必须大于5.8吨，方可使用。

为避免机器受损，必须选择足够强度的绳索，否则可能造成缆绳断裂导致搬运设备或机器坠落损毁，甚至造成人员伤亡。

警告：机器起吊前必须小心检查是否平衡，严禁在不平衡的状态下移动机器。

机器升下降时，必须特别注意勿使起吊及下降速度过快，造成无法预期的抖动或撞击，而造成周边人员伤亡或机器损坏。

当机器起吊时，严禁任何人员、车辆进入机器下方，严格禁止任何人员攀附于机器上方及四周。

同时严禁任何人员攀附于吊挂的吊架与缆绳上，以避免发生人员坠落的意外状况。

注意：当机器起吊搬运时，必须注意机械四周是否有障碍物或无关人员，应预先采取措施后再吊运。

以避免机器与人员物品产生碰撞，造成危险。

当机器吊运时，速度不可过快，还应避免中途煞车，以免机器因运动惯性太大造成机器晃动失去平衡而脱落下坠。
