南 京 地 铁 工 程
承包单位：中国建筑股份有限公司 合同号：D10-TA06-0000 -1107 监理单位：江苏建科建设监理有限公司 编 号：A3.11-（2012）-002
技术交底记录 A3.11
工程名称 南京地铁十号线土建工程D10-TA06标
交底部位
城西路站～凤凰大街站区间
工序名称
盾构始发洞门凿除及密封
交底提要：
盾构始发前，需对城西路站东端始发井洞门部分的800mm 厚地下连续墙进行凿除，现将洞门凿除及密封进行施工技术交底。
交底内容： 一、洞门凿除
为确保围护结构的稳定，施工前先进行洞门水平超前探孔6m ，确定洞门6m 范围内搅拌加固满足设计要求。
凿除施工前先在端墙上按设计尺寸画出洞门轮廓线，将洞门分为4块（如图）。
按先上后下、先中间后两边的顺序进行凿除，凿除顺序如图所示。
施工时需在洞门口搭设钢管脚手架，采用人工手持风镐进行破除。
整个作业过程中，由专职安全员进行全过程的监督，杜绝安全事故发生，确保人生安全。
洞门破除顺序示意图 洞门破除示意图
二、洞门密封
由于洞口与盾构存在建筑空隙，易造成泥水流失，从而引起地表沉降，因此，盾构正式始发前须在洞口安装洞口密封装置。
待破除洞门
盾构
脚手架
南京地铁工程
承包单位：中国建筑股份有限公司合同号：D10-TA06-0000 -1107 监理单位：江苏建科建设监理有限公司编号：
技术交底签认表。
施管表12 分项工程质量技术交底卡
合同段：TJ03-2
施工单位 中国交通建设股份有限公司TJ03-2项目部
工程名称 厦门市轨道交通1号线一期工程土建施工TJ03-2项目
分项工程 洞门水平探孔 交底部位 区间左线始发端头洞门水平探孔 交底日期 年 月 日
交
底
内
容
一、技术方面
1、图1:1示标注单位以毫米计；
2、水平探孔共9个，孔径8～10cm ，孔深2.8m ；
3、图1:1示孔9应适当偏离洞圈正中心位置；
4、钻孔前，准备好如下物资：木楔9个（一头削圆，方便楔入钻孔）、棉纱不少于10kg 、双快水泥或堵漏剂不少于20kg ；
5、钻孔时，技术员应旁站做好记录，对取出芯样按孔摆放整齐；
6、每处孔钻完后，待钻孔浑水流完后（或隔5分钟后）记录孔内水样情况（是否浑水、是否流泥、水流速度）；若一直流浑水或泥，则应将木楔缠棉纱楔入，待采取注浆封堵措施。
7、无论钻孔流水情况如何，应在白班下班前木楔封堵孔口。
超前地质预报技术交底并服照片。
4.1.4素描图、记录必须在现场进行，素描一律“写实”，不做任何换算。
素描图式、比例、用语应统一。
4.1.5素描原始记录、图表须在当天整理或绘制，如发现错误，及时在现场核正。
4.1.6施工一定距离后，隧道地质素描图，应分段完善、总结，并做出相应的隧道纵断面图、表。
4.2超前水平钻孔超前地质钻探法合用与各种地质条件下的隧道超前地质预报，在富水软弱断层破碎带、富水岩溶发育区、煤层瓦斯发育区、重大物探异常区等地质段必须采用，并与物探资料分析比较，必要时修正物探结果。
一般地段采用冲击钻，运用冲击钻的响声、钻速及其变化、岩粉卡钻情况、钻杆震动情况、冲洗液颜色及流量来判断前方较短距离内的岩性、岩石强度、岩体完整强度、岩溶、暗河及地下水发育情况等地质情况，为提高预报的准确性，与地质素描配套使用。
复杂地质地段采用回转取芯钻。
4.2.1本交底段预报级别为ＢＺ类，规定采用φ89超前钻孔４孔+每循环15孔加深炮眼。
超前探测30m,每循环搭接５ｍ,探孔孔位布置图见图1。
图１隧道超前探孔横断面布置示意意图图2 A-A纵断面图4.2.2钻探过程中应现场做好钻探记录，涉及钻孔位置、开孔时间、终孔时间、孔深、钻进压力、钻进速度随孔深变化情况、冲洗液颜色和流量变化、涌砂、空洞、震动、卡钻位置、突进里程、冲击器声音的变化等。
4.2.3钻探过程中应及时鉴定岩芯、岩粉，鉴定岩石名称，对断层带、岩溶填充物、煤层、代表性岩土等拍摄照片备查，并选择有代表性岩芯整理保存。
4.2.4量测钻孔内水压时，须安装孔口管，并街上高压止水阀、连接件和压力表，压力表读书稳定一段时间后方可量测水压。
4.2.5终孔后钻探记录应经验孔人员、地质人员核查签字后，才可作为使用资料。
4.2.6钻探作业流程，见钻探作业流程图：交底人：复核人：接受人：日期：日期：日期：。
完整版)钻孔灌注桩施工技术交底本文是一份钻孔灌注桩施工技术交底记录，记录了施工前的准备工作和施工过程中的具体步骤。
首先，施工前需要做好各种管线标识及防护，确保地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已处理完毕。
同时，各项临时设施也需要准备就绪，如照明、动力、通风、安全设施等。
其次，需要平整场地，用建筑垃圾等硬化，把桩基位置垫平，夯填密实，使机械顺利进场，并保证在施工中钻机的稳定。
钻孔场地在陡坡时，应挖成平坡。
如有困难，可用排架或枕木搭设工作平台。
然后进行施工放样，作业队配合测量组按设计图纸定出孔位和护桩。
经检查无误后，由施工队埋设十字护桩，十字护桩必须用砂浆或混凝土进行加固保护，以备开挖过程中对桩位进行检验。
同时，需要选定合适位置挖好泥浆池，一般2个墩位共用一个泥浆池。
施工工艺见钻孔灌注桩工艺流程图。
具体步骤包括：埋设护筒、凿桩头、桩基检测、测孔深、孔径、钢筋笼制作、清理、检查、制作护筒、钻头调整、挖埋护筒、钻机就位、钻进、中间检查、终孔、清孔、测孔、安放钢筋笼、安放导管、二次清孔、灌注混凝土、挖泥浆池、沉淀池、泥浆制备、泥浆循环、滤碴、补浆、测指标、注清水、换泥浆、测比重等。
最后，需要制作混凝土试件，测量混凝土面高度和导管。
同时，需要检查泥浆比重及沉渣厚度，并填表格，监理工程师签字认可。
钻孔灌注桩施工技术交底本记录表由施工单位填写，交底单位和接受交底单位各保存一份。
对于分项工程施工技术交底，需要在“分项工程名称”栏中填写，其他技术交底则可以不填写。
工程名称：新建唐山北站至唐山站铁路客车线工程施工单位：XXX交底提要：钻孔灌注桩施工2．钻机就位在技术人员用全站仪放出的中心桩位之后，经监理工程师复查确认无误后，安装钻机。
在钻机就位前，需要检查钻机上方和周边是否有电线或障碍物，确认无误后方可进行下一步工序施工。
在钻机就位前，还需要检查钻孔前的各项准备工作，包括主要机具设备的检查和维修。
底座和顶端应平稳，不得产生位移或沉陷。

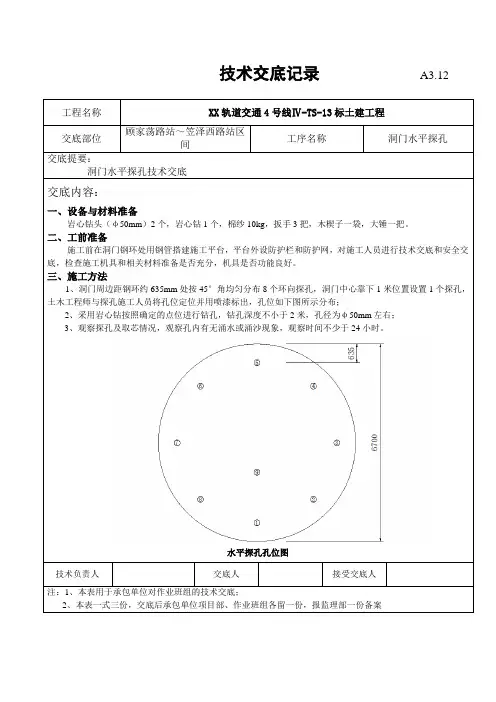

水平探孔质量技术交底卡
总承包施工单位中交隧道工程局有限公司
位（子单位）工程名称金广盾构区间
分部工程盾构始发施工准备
交底部位盾构始发洞门日期年月日
交底内容交底内容：
本交底内容为盾构始发门洞超前地质预探。
盾构钢套头安装前在洞门范围内钻水平孔，探明端头加固及地层情况及渗漏水情况，布设5个孔径为φ50mm的水平探孔，探孔需打穿连续墙进入背后地层不小于1m。
如果钻孔时遇到钢筋则将稍微移动钻孔位置。
探孔位置分布见图1。
图1 洞门水平探孔布置
一、开始施工的条件及施工准备工作“
1、钻孔机械设备进场前的检验,检验合格后进行安装与调试；
2、钻探人员进入工地前需配备备用的钻头、钻杆等；
3、施钻前搭设好脚手架，并铺设好平台供钻机摆放。
专业技术负责人：交底人：接收人：
专业技术负责人：交底人：接收人：。
勘察工程安全、技术交底一、勘察工程概述工程背景和目的本勘察工程旨在获取某地区的地质信息，为后续的工程设计和施工提供科学依据。
通过深入勘察，全面了解地层结构、地下水状况和不良地质现象，为工程安全和稳定性提供保障。
工程范围和特点本次勘察工程包括地质钻探、原位测试、土工试验等内容。
工程地点地形复杂，涉及多种地质条件，钻探难度较大。
为确保勘察结果的准确性和可靠性，需采用先进的勘察技术和设备。
二、安全交底安全制度与规定严格执行国家和地方的安全生产法律法规，制定勘察现场的安全管理制度和操作规程。
要求所有参建人员必须经过安全培训，掌握安全知识和操作技能。
安全防护措施在勘察过程中，确保现场设置安全警示标志，配备必要的安全防护用品。
定期检查设备安全性能，确保工作平台、临时设施的稳固性。
采取有效的防尘、防噪声措施，降低对周边环境的影响。
应急救援预案针对可能发生的意外事故，制定应急救援预案。
配备急救药品和设备，建立应急通讯网络。
定期组织应急演练，提高参建人员的应急处理能力。
三、技术交底勘察技术方案根据工程特点和地质条件，制定详细的勘察技术方案。
合理布置钻孔，确定钻孔深度、间距等技术参数。
采用先进的原位测试方法和室内土工试验手段，确保数据采集的准确性和可靠性。
勘察质量控制建立严格的质量管理体系，对勘察全过程进行质量监控。
对原始数据进行整理、分析，确保数据的真实性和完整性。
采用统计方法对勘察结果进行评估，提高结果的可靠性。
勘察技术创新与应用积极引进和推广先进的勘察技术与方法，提高勘察效率和质量。
结合工程实践，开展技术攻关和创新活动，为勘察工程提供技术支持和保障。
同时关注行业发展趋势，不断更新和升级勘察技术装备。
勘察成果提交与利用按照合同约定和规范要求，整理、汇总勘察成果资料，确保成果完整、准确、规范。
在提交成果时，应提供必要的说明文档和使用指南，方便后续工作对勘察成果的利用。
同时建立成果资料档案，对重要成果进行备份和保密管理。
1.准备工作：1.1人员准备：根据本工程规模项目部配备一名测量主管主持测量工作，一名测量员负责日常测量工作，劳务队伍应配备3-5名人员配合测量工作，要求测量人员全部持证上岗。
1.2测量仪器、机具的准备列表如下：1.3技术准备：全面了解设计意图，认真熟悉和审核图纸。
施测人员通过对总平面和设计说明的阅读了解工程总体布局，工程特点，周围环境，建筑物坐标，其次了解现场测量坐标与建筑物的关系以及首层±0.000的绝对高程，了解总图后认真阅读建筑和结构施工图，及时知晓建筑物的平面、立面、剖面的尺寸、形状、构造和它的放线依据。
在熟悉图纸时，着重掌握轴线的尺寸、层高、楼层平面中建筑尺寸，查看其相关的轴线及标高是否吻合，有无矛盾存在。
2.施工测量的基本要求：2.1施工测量组织工作：由项目专业测量人员成立测量工作室，根据甲方给定的设计图纸和重庆勘测院提供的定位依据和现场指定的导线点（平面坐标和高程点）建立场区控制网和建筑物方格网。
按规定程序检查验收，所有施测的工作进度及逐日安排，由项目测量负责人根据项目的总体计划进行安排。
各单位工程应分组施工、统一管理，测量负责人应对各施测组全体人员进行详细的图纸交底及方案交底。
2.2施测原则：2.2.1严格执行测量规范，遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。
2.2.2必须严格审核测量原始数据的准确性，坚持测量放线与计算工作步步校核的工作方法。
2.2.3定位工作执行自检、互检合格后再报验的工作制度。
2.2.4测量方法要简洁，仪器使用要熟练。
在满足工程需要的前提下，力争做到省时省工省费用。
2.2.5明确为工程服务，按图施工，质量第一的宗旨。
紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
2.2.6测量记录必须原始真实、数字正确、内容完整、字体工整。
测量精度要满足规范（规程）和设计要求。
根据现行有关规程进行精度控制。
钻探施工作业安全技术交底第一篇：钻探施工作业安全技术交底钻探施工作业安全技术交底1.施工前要认真分析地质钻探资料，遇到厚的砂性土层、流沙层、淤泥层要首先定出加固措施，然后再进行具体操作。
对施工中常遇到的问题应采取相应的安全措施和解决办法。
2.施工临时用电工程必须实行专用的电源中性点直接接地的220/380V三相四线制低压电力系统，采用TN-S接零保护系统，以及三级配电、两级漏电保护系统。
确保一机、一闸、一箱、一漏电保护器，并经常检查电线和漏电保护器是否完好。
3.严格遵守劳动纪律、坚守工作岗位，上班前不准喝酒，进入施工现场必须穿戴整齐，戴好安全帽，不得赤脚、穿拖鞋、打赤脚工作。
4.高空作业必须挂好安全带，禁止上下同时作业。
5.各类机械设备安装、牢固、周正、水平，钻塔安装与拆卸应在机长统指挥下进行，严格按钻探操作规程作业，塔上塔下不得同时作业。
拆卸钻塔应从上而下逐层拆卸。
6.在钻具下入钻孔途中遇阻时，用管钳转动钻具但吊卡必须吊住钻杆。
7.回次终了时，必须用升降机将主动钻杆提上孔口，不得边用卡盘，边用管钳别，以防管钳打滑伤人。
8．提下钻不能猛提猛放，孔内卡钻更不得强行起拔，应用震动或转动等方法提升。
9.不得将手置于钻具、取土器底部或用手托。
起拔垫叉时不得将手拿在垫叉下面。
10.不使用扭伤错股的钢丝绳，钢丝绳上的断头刺应削掉，断头达1月时不得继续使用。
11.弯曲及裂痕未经修复的钻塔不得使用，各部、零件均应保持完整无缺，起钻时应随时注意塔架的负荷能力。
12.钻塔场地应进行整平，以防设备及钻塔倾斜，木质台板厚度不得小于60毫米。
13.锤击套管不能用手扶套管打箍，在打吊时不准用手扶吊锤杆，同时必须安装冲击把手。
14.用钻杆撬起钻具时不得用胸口或腹部向下压钻杆，不使用有伤痕的撬杆。
15.定期对机具进行检查，对摩损部件应及时修理或更换。
16.水上钻探作业必须具备必要的安全设施，所有施工人员进入水上施工前，应接受水上安全教育。
钻探工程安全技术交底安全技术交底是钻探工程中非常重要的一项工作，它旨在确保钻探作业过程中的安全性和高效性。
本文将详细介绍钻探工程安全技术交底的标准格式，包括交底内容、注意事项和交底方式等。
一、交底内容1. 钻探工程概况交底人员应首先介绍钻探工程的概况，包括工程地点、工程规模、施工单位、工期等基本信息，以便交底对象全面了解工程背景。
2. 安全责任交底人员应明确钻探工程各个相关方的安全责任，包括施工单位、监理单位、施工人员等，以及各自的权责。
3. 安全管理制度交底人员应详细介绍钻探工程的安全管理制度，包括施工单位的安全生产管理制度、施工现场的安全操作规程、应急预案等，以确保施工过程中的安全性。
4. 施工现场安全要求交底人员应详细介绍施工现场的安全要求，包括施工区域的防护措施、作业人员的个人防护装备、施工设备的安全操作规范等，以确保施工现场的安全性。
5. 钻探设备操作规程交底人员应详细介绍钻探设备的操作规程，包括启动、住手、调试、维护等各个环节的操作要求，以确保设备的正常运行和操作人员的安全。
6. 钻探作业流程交底人员应详细介绍钻探作业的流程，包括钻探孔的布置、钻井液的配制、钻杆的组装等各个环节的操作要求，以确保钻探作业的顺利进行。
7. 突发事件应急预案交底人员应详细介绍钻探工程的突发事件应急预案，包括火灾、地震、泥石流等各种突发事件的应对措施和紧急疏散路线等，以确保在突发事件发生时能够迅速应对。
二、注意事项1. 交底人员应使用简明扼要的语言，确保交底对象能够充分理解交底内容。
2. 交底人员应结合实际案例，以生动的方式讲解交底内容，提高交底对象的学习兴趣。
3. 交底人员应注重互动，鼓励交底对象提问和讨论，以提高交底效果。
4. 交底人员应及时记录交底对象的问题和意见，并及时解答和反馈。
5. 交底人员应定期进行复训和巡查，确保交底内容的有效传达和执行。
三、交底方式1. 集中交底交底人员可以组织集中交底会议，邀请相关人员参加，通过现场演示、讲解等方式进行交底。
超前探孔安全技术交底在城市建设和基础设施建设中，超前探孔技术已经得到广泛应用。
超前探孔技术是指在基坑开挖之前，先预先在地面上进行一些钻探、测量和探查工作，以了解地下各种管线、地质构造和物理性质等情况。
在基坑开挖之前通过超前探孔技术进行多次细致的地质勘探，可以为工程建设提供重要的前期信息和技术参照。
但是在进行超前探孔作业时，也会面临一些安全问题。
为了确保超前探孔作业的安全性，必须要掌握相应的安全技术，本文将围绕超前探孔安全技术方面进行详细的交底。
前置知识超前探孔作业通常都是由专业的钻探技术服务公司进行，一般需要具备以下条件：1.具备工程地质、地球物理、钻探以及勘察等方面的专业背景知识；2.具有现场技术操作的能力和经验；3.具备应急处理风险的能力和经验；4.能够科学合理的进行超前探孔方案制订。
工程准备安全保障措施超前探孔作业的安全保障是业主和服务团队有关人员的共同责任。
在超前探孔作业前，必须要做好工程的安全保障措施，以确保超前探孔作业安全、高效、顺畅。
具体措施包括：1.设立符合国家、行业有关规定的现场施工警示标志、标识牌等；2.在探孔作业区和周边设立安全防护体系，确保探孔作业地面范围内的行人、车辆及设施设备的安全；3.在现场设立应急处理小组和随时可以启动应急响应措施的应急预案；4.合理安排作业人员工作，并对所有参与超前探孔作业人员进行安全教育、培训。
设备准备超前探孔作业要使用各种设备，设备准备工作的主要内容包括：1.钻机设备的选型，选择具有一定钻探深度和钻探精度的设备；2.设备的进场检查、验收，确保设备达到规定标准，保证其安全性和可靠性；3.现场设备正确布放，即放置合适的设备标高、方向；4.确保设备的正常使用和维护，如设备润滑、清理、易损件维护等，以确保设备的性能稳定和延长设备的使用寿命。
地质勘探在进行超前探孔作业之前，必须对探孔地段进行地质勘探，以了解地下管线分布、地质构造情况、岩土的水文地质性质等信息。
黔张常铁路QZCZQ-4标项目经理部二分部

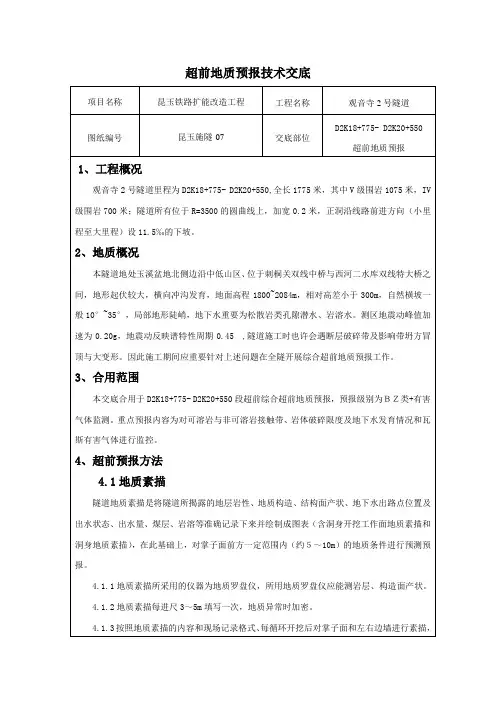

隧道超前地质预报
交底书
中铁十四局集团黔张常铁路QZCZQ-4标
项目经理部二分部
二O一五年九月
红外探水测线测点布置图
）施工方配合
需要施工方把掌子面后方70米范围障碍物清除。
掌子面地质编录
地质编录人员和施工单位紧密配合，编录长度原则不超过10m一次（重点、复杂地段，对掌子面和左右边墙进行地质编录、数码照（摄）像。
素描图、记录必须在现场进行，素描一律“写实”，不做任何换算。
素描图式、图例、比例、用语应统一，按要求采取标本（包括定向标本）。
编录的原始记录、图、表须当天整理（绘制）。
超前水平钻探测
辅助坑道开挖超前水平钻孔设计图
(2）技术要求
①超前水平钻孔长度原则上为30m，两个探测循环间搭接长度5m，遇溶腔时超前钻探须钻穿溶腔至完整基岩不少于5m。
②水平钻一般以不取芯钻探为主，遇异常情况（如断层破碎带、溶洞填充物）时应。
技术交底记录
（轨道交通工程）
编号：ZZDT20110319
工程名称郑州市轨道交通1号线03合同段交底日期2011年06月28日
交底对象值班工程师、调度、生产班组分项工程名称二～市盾构区间隧道
交底提要市体育馆站左线洞门水平探孔
一、交底目的：
对市体育馆站左线洞门水平探孔检查地下水位及端头加固情况。
二、材料计划
岩心钻头（￠50mm）2个，岩心钻1个，棉纱5kg，扳手3把，木楔子。
三、工前准备
施工前在洞门钢环处用钢管搭设脚手架，搭建两层施工平台，平台外设护栏。
四、施工方法
1、值班工程师现场将孔位放样并用喷漆标出，孔位成米字形分布；
2、采用岩心钻按照确定的点位进行钻孔，钻孔深度为1.8-2.1米，孔径为￠50mm；
3、观察岩心情况，孔内有无流水及涌沙现象。
水平探孔孔位布置示意图
五、注意事项
1、将掌子面表面平均分布8个水平探孔，以检查地下水位及加固体加固情况。
2、探孔位置要求平均分布于掌子面表面，中间一个孔偏离洞门中心右侧20cm，避免将测量组放出的洞门中心点破坏，具体位置由值班工程师确认。
3、水平探孔要求孔深要满足要求，以便更好检查加固体加固效果。
技术交底签字表。
