一 百分表的读数

百分表的使用方法和读数方法【实用版4篇】目录（篇1）1.百分表的简介与用途2.百分表的使用方法2.1 装夹百分表2.2 调整百分表2.3 测量工件3.百分表的读数方法3.1 读取小指针和大指针的刻度线3.2 计算测量值正文（篇1）百分表是一种精度较高的比较量具，主要用于检测工件的形状和位置误差等。

在使用百分表进行测量之前，需要了解其使用方法和读数方法。

接下来，我们将详细介绍百分表的使用方法和读数方法。

一、百分表的使用方法1.装夹百分表在使用百分表时，首先要将其装夹在专用表架或其他牢靠的支架上。

切勿贪图方便将百分表随便卡在不稳固的地方，这样会导致测量结果不准确，甚至可能损坏百分表。

2.调整百分表将百分表装夹在表架上后，可以随意调节其在表架上的上下、前后位置。

在使用前，需要调整百分表的触头，使其垂直于被检测的工件表面。

此外，还需确保测量杆有一定的初始测量压力，即在测头与工件表面接触时，测量杆应有 0.3~1mm 的压缩量。

3.测量工件在测量工件时，应先将工件调整到合适的位置，然后轻轻提起测量杆，使测头与工件接触。

在接触过程中，避免产生瞬时冲击力，以免影响测量结果。

测量时，需要注意保持测头与工件的接触稳定，避免工件的形状和位置发生改变。

二、百分表的读数方法1.读取小指针和大指针的刻度线在读取百分表的数值时，首先要读取小指针转过的刻度线（即毫米整数），然后再读取大指针转过的刻度线（即小数部分），并乘以 0.01。

2.计算测量值将小指针和大指针的刻度线数值相加，即可得到所测量的数值。

例如，如果小指针转过的刻度线为 0mm，大指针转过的刻度线为 0.87mm，那么测量值为 0.87mm。

通过以上方法，您可以熟练地使用百分表进行测量和读数。

目录（篇2）1.引言2.百分表的结构和原理3.百分表的使用方法3.1 选择合适的百分表3.2 安装百分表3.3 操作百分表4.百分表的读数方法4.1 读取固定刻度4.2 读取移动刻度4.3 读取总刻度5.结论正文（篇2）【引言】百分表是一种常用的测量工具，主要用于测量物体的长度、厚度、宽度等尺寸。

游标卡尺、百分表、外径千分尺的读数方法与注意事项1. 游标卡尺①读数方法：从游标的中心正面准确地移动游标，直到游标与样品的表面紧密接触，然后观察游标读数。

②注意事项：* 在读数期间，采用隔空检测方法，保证游标与样品的表面紧密接触；* 游标卡尺使用之前必须要检查刻度、游标与基面之间是否有杂物阻碍游标与样品表面的紧密接触；* 控制读数操作一般需在一定条件下进行，如完整的操作环境；* 游标卡尺的游标受到机械的振动和自身摆动都会影响准确程度，因此检测时要保持游标处于安静的状态；2. 百分表①读数方法：找到样品的宽度或高度的比例，然后用百分表计算出实际的尺寸读数，找到一根有粗细圆柱形螺纹，将其中一端放入百分表上，接着轻轻拧旋百分表上的螺钉，以便百分表可以以0-100之间任意位置停止，根据需要移动到恰当的数字，读取出数字。

②注意事项：* 操作百分表时，应放置在光线充足的地方；* 将百分表移动到测量点，要确保百分表与测量点处接触；* 在拧紧螺栓时，适当地用力拧紧，但不要拧得太紧、也不要拧得太松；* 百分表操作时，螺栓要及时清洁，以免受到侵蚀。

3. 外径千分尺①读数方法：外径千分尺使用前要打开以免潮湿；将外径千分尺放在手掌上，清楚地观察千分尺的显示数字；结合要测的外径尺度，将千分尺直线部分的第一号线的圆盘与测量部分的第一节点相对位置固定，使外径千分尺与要测部分的外径紧密联系；把对边上的螺纹丝锁起来，这时圆盘上和文字上的读数就是外径尺度的实际数字；读出外径千分尺的数字即可。

②注意事项：* 拧紧螺纹后，尺的读数必须稳定，不能再变化；* 在拆卸外径千分尺时，要慢慢卸下，不能用力，以免扭伤表盘上的显示毛刺；* 外径千分尺的测量对象应该是具有比较稳定的尺寸，不应该轻易变化；* 外径千分尺的测量不宜过紧，以免损坏表面和表盘；* 在使用外径千分尺时，要尽量防止外界杂物侵入尺体，比如油、锈蚀物等，避免影响测量精度；。

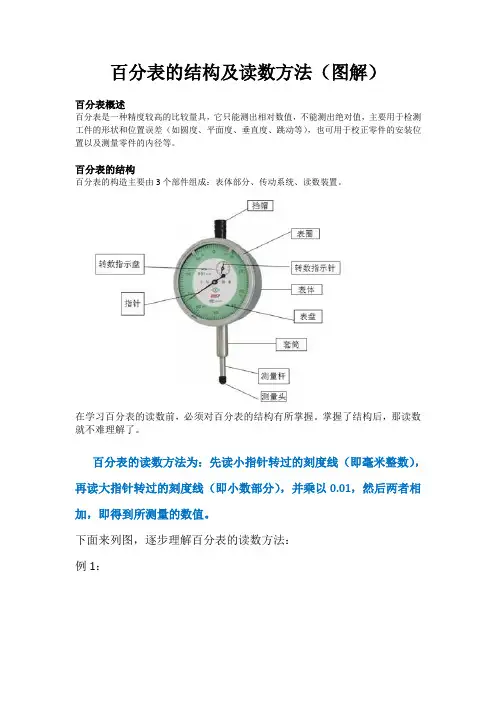

百分表的结构及读数方法（图解）百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。

百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。

在学习百分表的读数前，必须对百分表的结构有所掌握。

掌握了结构后，那读数就不难理解了。

百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。

下面来列图，逐步理解百分表的读数方法：例1：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.01为0.87mm）=0.87mm例2：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.65为0.65mm）=1.65mm例3：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.97为0.97mm）=1.97mm例四：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为2mm）+（读大指针转过的刻度线（即小数部分），并乘以0.67为0.67mm）=2.67mm例五：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.35为0.35mm）=0.35mm例6：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.08为0.08mm）=0.08mm例七：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.02为0.02mm）=0.02mm例八：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.07为0.07mm）=0.07mm例九：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.27为0.27mm）=0.27mm使用百分表的注意事项1）使用前，应检查测量杆活动的灵活性。

百分表的结构及读数方法（图解）百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。

百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。

在学习百分表的读数前，必须对百分表的结构有所掌握。

掌握了结构后，那读数就不难理解了。

百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以，然后两者相加，即得到所测量的数值。

下面来列图，逐步理解百分表的读数方法：例1：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例2：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例3：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例四：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为2mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例五：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例6：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例七：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例八：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例九：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=使用百分表的注意事项1）使用前，应检查测量杆活动的灵活性。
