自动扶梯、自动人行道安装作业指导书..

自动扶梯与自动人行道安全操作作业指导书（通用版）1. 目的为确保自动扶梯与自动人行道的正常运行，提高使用者的安全系数，制定本操作指导书。

本指导书适用于各类自动扶梯与自动人行道的安全操作。

2. 适用范围本指导书适用于自动扶梯与自动人行道的操作人员、维修人员及安全管理人员。

3. 操作规程3.1 操作前准备1. 检查自动扶梯与自动人行道设备是否正常，包括：梯级、扶手带、梳齿板、盖板等部位是否完好，无异常。

2. 确认自动扶梯与自动人行道的运行方向，确保与乘客需求相符。

3. 检查紧急停止按钮、紧急呼救按钮等安全设施是否正常。

4. 确认自动扶梯与自动人行道的载重能力，避免超载运行。

3.2 操作过程1. 启动设备：打开自动扶梯与自动人行道的控制开关，设备开始运行。

2. 注意观察：在设备运行过程中，操作人员应密切关注设备运行状况，如发现异常声音、震动、温度过高等情况，应立即停机检查。

3. 应对紧急情况：如遇乘客摔倒、卡住等情况，操作人员应立即按下紧急停止按钮，切断电源，并进行紧急救援。

4. 设备停机：当设备运行至终点站后，操作人员应确认所有乘客已撤离，然后按下停止按钮，切断电源。

3.3 操作后检查1. 检查设备运行情况：确认设备运行正常，无异常声音、震动等现象。

2. 检查安全设施：确保紧急停止按钮、紧急呼救按钮等安全设施正常。

3. 清理现场：清理自动扶梯与自动人行道上的垃圾，保持环境整洁。

4. 安全注意事项1. 操作人员应具备相关专业知识和操作技能，经培训合格后方可上岗。

2. 操作人员应穿戴合适的服装和劳保用品，如：安全鞋、手套等。

3. 操作人员应遵守作业指导书规定，严格执行操作规程。

4. 严禁在自动扶梯与自动人行道运行过程中进行维修、保养作业。

5. 严禁操作人员酒后上岗。

5. 培训与考核1. 操作人员应接受自动扶梯与自动人行道安全操作培训。

2. 培训内容包括：操作规程、安全注意事项、紧急救援等。

3. 培训结束后，进行操作技能考核，合格后方可上岗。

自动扶梯与自动人行道设备更新作业指导书（通用版）1. 引言本文档旨在提供自动扶梯与自动人行道设备更新作业的详细指导。

本指导书适用于自动扶梯与自动人行道设备的安装、维护和更新作业，以确保作业过程的安全、高效和可靠。

2. 作业准备2.1 人员要求- 作业人员应具备相关领域的专业知识和技能；- 作业人员应具备良好的身体条件和心理素质；- 作业人员应接受相关培训并取得相应的操作资格。

2.2 工具与设备- 根据作业需求，准备相应的工具和设备，如扳手、螺丝刀、绝缘胶带等；- 确保所有工具和设备处于良好的工作状态；- 检查电源、气源等是否满足作业需求。

2.3 作业环境- 确保作业现场安全、整洁，无杂物、油污等；- 确保作业现场有足够的照明和通风；- 设置警示标志，提醒过往人员注意安全。

3. 作业流程3.1 设备停机- 确保自动扶梯与自动人行道设备停止运行；- 切断电源、气源等；- 在设备显眼位置设置停机标志。

3.2 设备检查- 检查设备外观是否有损坏、变形等；- 检查设备部件是否齐全、紧固；- 检查设备电路、气路等是否正常。

3.3 设备拆卸- 根据设备结构和作业需求，拆卸相关部件；- 妥善保管拆卸下来的部件，防止丢失、损坏；- 注意拆卸过程中的人身安全和设备保护。

3.4 设备更新- 根据设备技术要求和作业指导，更换损坏、磨损的部件；- 确保新部件与设备原部件相匹配；- 注意设备更新过程中的安全事项。

3.5 设备装配- 将拆卸下来的部件重新装配到设备上；- 确保部件装配牢固、位置正确；- 检查设备电路、气路等是否连接正常。

3.6 设备调试- 接通电源、气源，启动设备；- 观察设备运行是否正常，有无异常声音、气味等；- 对设备进行必要的调试，确保运行稳定、安全。

3.7 作业结束- 清理作业现场，收拾工具和设备；- 提交作业报告，记录作业过程和结果；- 设备恢复正常运行，撤除警示标志。

4. 安全注意事项- 作业过程中，严格遵守安全操作规程，确保人身安全；- 防止触电、摔伤、机械伤害等事故的发生；- 注意防火、防爆、防毒等安全事项。

自动扶梯与自动人行道服务作业指导书（通用版）一、作业前的准备工作1.1 人员要求- 操作人员应具备相关职业资格证书，并经过专业培训。

- 操作人员应熟悉自动扶梯与自动人行道的结构、功能及操作程序。

1.2 工具与材料- 准备相应的工具和材料，如：螺丝刀、扳手、绝缘胶带、万用表等。

1.3 检查设备- 在作业前，应检查自动扶梯与自动人行道的运行状态，确保设备正常运行。

- 检查设备的安全装置是否完好，如：紧急停止按钮、保护扶手等。

二、作业程序2.1 开启设备- 确认设备已断电，并采取安全措施。

- 按照设备说明书的要求，进行开机操作。

2.2 检查设备运行- 在设备运行过程中，观察设备是否有异常声音、震动或温度变化。

- 检查设备的安全装置是否正常工作。

2.3 设备维护与保养- 按照设备维护保养计划，对设备进行定期维护与保养。

- 检查设备的各项指标是否符合要求，如：扶手带速度、梯级或踏板运行平稳性等。

2.4 设备故障处理- 如遇设备故障，应立即采取措施停止设备运行，并按照故障处理流程进行操作。

- 分析故障原因，并进行维修。

如无法解决，应及时报告上级。

2.5 作业结束- 完成作业后，关闭设备并采取相应的安全措施。

- 对设备进行清洁，并整理作业现场。

三、安全注意事项- 操作人员应遵守作业规程，严格按照操作程序进行作业。

- 在设备运行过程中，严禁触摸运动部位，防止发生意外。

- 作业现场应保持整洁，防止因杂物导致的设备故障或人员伤害。

- 遇到紧急情况，应立即按下紧急停止按钮，并按照应急预案进行操作。

四、应急预案- 设备突然停止运行：立即按下紧急停止按钮，检查设备运行状态，排除故障后重新启动设备。

- 设备发生异常震动或声音：立即停止设备运行，检查设备并进行维修。

- 设备扶手带断裂：立即停止设备运行，按照设备说明书的程序进行更换。

- 设备发生其他故障：立即停止设备运行，并及时报告上级，按照故障处理流程进行操作。

五、作业记录- 操作人员应按照要求填写作业记录表，记录设备运行状态、维护保养情况及故障处理过程。

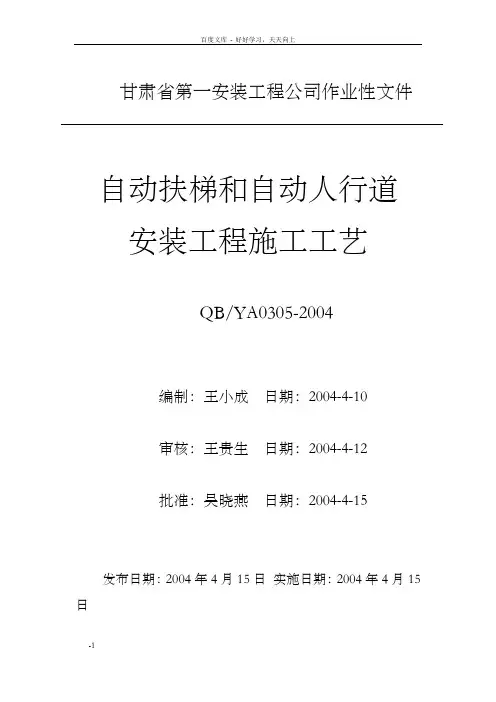

甘肃省第一安装工程公司作业性文件自动扶梯和自动人行道安装工程施工工艺QB/YA0305-2004编制：王小成日期：2004-4-10审核：王贵生日期：2004-4-12批准：吴晓燕日期：2004-4-15发布日期：2004年4月15日实施日期：2004年4月15日甘肃省第一安装工程公司目录一、总则二、施工前准备3、设备开箱及验收4、设备运输及堆放五、设备安装准备六、放线测量及标准线的固定7、机房设备的安装八、扶手装置的安装九、驱动装置的安装10、电气设备的安装1一、调试1二、交工验收13、安全办法14、自动扶梯配置表1、总则：1.1目的通过合理的施工工艺，以期达到有关规范，法规所要求的质量，降低本钱取得较好效益。

1.2施用范围本施工工艺适用于额定速度不大于S的自动扶梯和自动人行道的安装。

1.3依据标准《电梯安装验收规范》GB10060-93。

《电梯制造与安装安全规范》GB7588-1995《电梯实验方式》GB/T10059-1997。

《电梯工程施工质量验收规范》GB50310-2002。

《自动扶梯和自动人行道的制造与安装安全规范》GB16899-1997。

二、施工前准备2.1一般规定在施工前应作好以下准备工作：a、技术准备；b、施工现场准备；c、物资准备（材料、施工机具、劳保用品）；d、施工人员组织准备。

电梯安装前，应先作好下列工作：a 熟悉有关图纸、资料及施工规范、规程；b 参加顾客组织的设计交底（图纸会审）；c 编制工程预算、施工预算；d 编制施工办法经批准后向施工人员进行技术交底；e 施工机具进场急设置；按照设计及技术文件要求、复核土建施工是不是达到要求。

会同顾客、土建有关人员，对土建施工进行验收（三方签字认可）。

设计交底及图纸会审设计交底及图纸会审一般包括两部份，由组织专业技术人员自审和业主，制造商，施工单位会审组成。

自审应包括对图纸、技术文件、土建施工情况进行全面审核，作好记录。

在与顾客、制造商会审时，会审内容应包括下列方面：a 工程概况；b 施工部署；c 质保组织机构及职责分派；d 技术办法及关键问题处置方案e 进度计划及控制点（停点）设置和控制程度，验证方式；f 劳动力计划；g 施工机具、材料计划：h 施工平面布置图；i 安全技术办法；j.执行标准、规范。

自动扶梯与自动人行道安装作业指导书（通用版）一、前言本指导书旨在为自动扶梯与自动人行道的安装作业提供详细、专业的指导。

本指导书适用于各类自动扶梯与自动人行道的安装，并按照通用版编写，以便于不同品牌和型号的自动扶梯与自动人行道安装作业。

二、安全注意事项1. 在进行自动扶梯与自动人行道的安装作业之前，请确保所有人员已经接受了必要的安全培训。

2. 在安装过程中，请严格遵守相关安全规定，确保人员安全。

3. 在进行高空作业时，请使用安全带，并确保作业平台稳固。

4. 在接通电源之前，请确保已经进行了正确的接线，并已经进行了试运行。

5. 在安装过程中，请确保不会对设备造成损坏。

三、安装步骤1. 设备验收在开始安装之前，请对设备进行验收，确保设备符合技术要求，并且所有部件都已经齐全。

2. 设备搬运请使用适当的工具和设备将自动扶梯与自动人行道从运输车辆上卸下，并将其放置在预定的安装位置。

3. 设备基础施工请按照设计图纸和施工规范进行设备基础施工，确保基础稳固，平整。

4. 设备安装请按照设备制造商提供的安装图纸和技术要求进行设备安装。

5. 接线与调试请按照设备制造商提供的接线图和技术要求进行接线，并进行设备调试。

6. 试运行在设备安装和调试完成后，进行试运行，以确保设备运行正常。

7. 竣工验收在安装作业完成后，请进行竣工验收，以确保设备符合技术要求。

四、常见问题与解决方法1. 设备运行不正常请检查设备接线是否正确，是否所有部件都已经安装到位。

2. 设备出现异常噪音请检查设备部件是否松动，是否需要进行润滑处理。

3. 设备无法启动请检查电源是否接通，是否需要进行重启。

五、结语本指导书旨在为自动扶梯与自动人行道的安装作业提供详细、专业的指导。

希望本指导书能够对您的安装作业有所帮助。

如有任何问题，请随时与我们联系。

自动扶梯及人行道安装作业指导书第六章扶梯作业指导书一、自动扶梯及人行道的起吊与就位1、在工厂内装配完成的自动扶梯可以整机或是分段运往使用场地进行安装。

在进行安装前必须熟悉若干有关文件，它们是：平面布置图、自动扶梯电路图、土建勘查有关记录、产品合格证等。

安装现场必须有足够的照明，工作时必须遵守国家的安全规范。

对自动扶梯土建尺寸要进行复核，包括测量提升高度、跨度、支承梁及底坑等尺寸，尤其是支承梁的高度和水平距离，如果与双方确认的土建尺寸有差异，应与业主交涉。

并注意自动扶梯上下支承梁与自动扶梯中心线应保持垂直及建筑物顶部是否有悬挂下来的管道、电线或灯具等。

2、如果自动扶梯是分段运往工地，则吊装前应进行拼接。

在进行金属结构拼接时，可采用端面连接法。

在每个连接面上，用四只M24的高强度螺栓连接。

由于在受拉与受压面上都用高强度螺栓，所以必须使用专用工具，以免拧得太紧或太松。

拼接一般在地面上进行。

拼接时，两段金属骨架应慢慢靠拢，以防止导轨碰撞。

先用两块压板通过工艺辅助销确定两相邻金属骨架段的位置，然后插入高强度螺栓，用测力扳手拧紧。

金属骨架拼接完成后，便可拼接临时拆开的导轨和梯级链条，用连接板和螺栓把导轨接好，如果导轨接缝处不平整，应用锉刀修整。

之后用连接销、弹簧挡圈把断开的链条接好，然后用弹簧销把主轴装配在梯级链条上。

拼接完成后，即可按起吊要求，使其就位。

3、起吊自动扶梯时，吊挂的受力点只能在自动扶梯两端的起吊装置上，严禁撞击自动扶梯其他部位，拉动和抬高自动扶梯时一律不得使其他部位受力。

所用起重设备的各项参数，使用的各种起物装置和吊挂方式必须符合起重机械安全规范的规定。

在自动扶梯的运输线路上，必须始终畅通无阻并打扫干净，并确保运输沿线的驶入高度与驶入宽度的尺寸，地面和敷设的临时盖板的负载能力必须满足要求，必要时应进行加固，预定的辅助材料必须准备就绪。

已经竣工的和不平的楼板地面用木板盖好。

自动扶梯的吊挂受力点必须有规定的承载能力，设置位置必须正确。

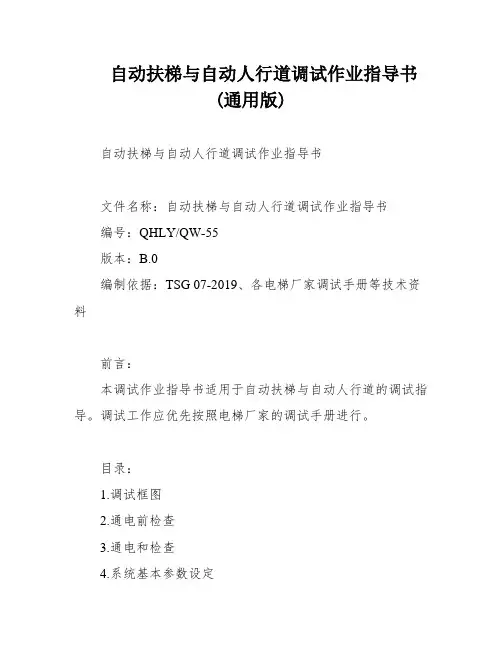

自动扶梯与自动人行道调试作业指导书(通用版)自动扶梯与自动人行道调试作业指导书文件名称：自动扶梯与自动人行道调试作业指导书编号：QHLY/QW-55版本：B.0编制依据：TSG 07-2019、各电梯厂家调试手册等技术资料前言：本调试作业指导书适用于自动扶梯与自动人行道的调试指导。

调试工作应优先按照电梯厂家的调试手册进行。

目录：1.调试框图2.通电前检查3.通电和检查4.系统基本参数设定5.检修运行6.正常运行1.调试框图调试框图是调试工作的重要参考，应进行仔细阅读和理解，确保调试工作的顺利进行。

2.通电前检查在通电前，应进行仔细的检查工作，包括电源、控制器、传感器等设备的检查，确保设备正常工作。

3.通电和检查通电后，应进行各项设备的检查，包括电机、链条、轮槽等部件的检查，确保设备正常运转。

4.系统基本参数设定根据电梯厂家的调试手册，进行系统基本参数的设定，确保设备的正常运行。

5.检修运行在设备正常运行后，应进行检修运行，对设备进行全面的检查和维护，确保设备的长期稳定运行。

6.正常运行经过检修运行后，设备可以进入正常运行状态，需要进行定期的检查和维护，确保设备的长期稳定运行。

本指导书的目的是为了提高自动扶梯与自动人行道的调试工作的效率和质量，确保设备的正常运行。

自动扶梯与自动人行道调试作业指导书调试框图1.开始检查动力线和通讯线是否与地相连进行通电检查检查各电路电压等级确认测速传感器、抱闸、辅助抱闸开关是否正确安装设置安全监控板参数确认安全回路是否闭合设置一体机参数检修上行或下行，确认扶梯运行方向，确认抱闸、辅助抱闸是否打开确认传感器信号是否正确输入安全监控板进入正常运行模式使用钥匙开关上、下行运行机，确认运行方向进行安全测试进行安全监控系统功能测试进行其它功能测试（休闲运行、照明等功能设置方法及功能状态）结束调试2.通电前检查在控制系统电气安装完毕后，必须对电气部分进行检查：使用说明书和电气原理图，检查各部分的连接是否正确检查强电部分和弱电部分是否有关联使用万用表欧姆档检查不同电压回路之间电阻，对地电阻应为∞检查控制柜电源进线与电机连线是否正确，避免上电后烧毁一体化驱动控制器检查控制柜壳体、电动机壳体、安全回路接地线是否可靠安全接地，确保人身安全3.通电和检查3.1通电前确认对地短路检查：输入动力线三相对地，电机线三相对地，接线端220V对地，通讯线对地。

XXX电梯有限公司自动扶梯和自动人行道安装作业指导书编制：审核：批准：2012年8月1日发布 2012年8月1日实施自动扶梯和自动人行道安装规范一、说明1.目的为了保证自动扶梯和自动人行道安装作业的顺利进行，指导作业人员按即定的规定、方法，对自动扶梯和自动人行道进行安装，特制订本作业指导书。

2.范围本标准规定了自动扶梯和自动人行道安装应遵守的准则，以保证自动扶梯和自动人行道安全运行和防止安装时发生伤害人员、损坏货物和自动扶梯或自动人行道的事故。

适用于本公司人员对自动扶梯和自动人行道安装全过程。

本标准适用于电力驱动自动扶梯和自动人行道。

本章适用于输送能力13500人/h以下，宽度为1000mm、800mm、600mm，额定速度0.75m/s以下，倾角35°以下各类室内自动扶梯安装工程。

3.职责3.1技术质量部负责编制安装作业指导书。

3.2工程部督促安装班组按安装作业指导书进行工作。

3.3办公室负责对各类人员的培训管理、各种资料的保存与管理。

4.引用标准GB16899-2011 自动扶梯和自动人行道制造与安装安全规范GB/T18755-2009 电梯、自动扶梯和自动人行道维修规范GB10059-2009 电梯试验方法TSG T5001-2009 电梯使用管理与维护保养规则《电梯工程施工质量验收规范》（GB50310-2003）5.对安装人员的基本要求7.1自动扶梯或自动人行道维修保养作业人员应按照国家有关规定经特种设备安全监督管理部门考核合格，取得国家统一格式的特种作业人员证书，具有一定的专业技术等级和技术理论，方可从事相应的作业或者管理工作。

7.2自动扶梯和自动人行道维修保养作业人员应经过公司的培训，并具备下列基本条件方可上岗。

（1）应掌握公司的各项规章制度。

（2）经过公司的各级安全教育。

（3）应掌握国家标准及企业工艺规范。

（4）有一定的电工基础，懂得自动扶梯或自动人行道的基本电路原理，熟知交、直流电动机的一般故障的确认和排除方法，掌握常用电气元件的基本工作原理和调试方法。
