模具设计-注射模与注射机的关系

注射模具设计
第4章 注射模具设计
4.1 注射模具的基本结构与分类 4.2 注射模与注射机的关系 4.3 分型面的选择 4.4 型腔数目的确定与排列形式 4.5 注射模具浇注系统设计 4.6 排气和引气系统设计 4.7 注射模具成型零件设计 4.8 注射模具导向机构设计 4.9 脱模机构设计 4.10 注射模具侧向抽芯机构设计 4.11 注射模具温度调节系统设计 4.12 模架设计 4.13 注射模具材料的选用
安装在注射机上的注射模
4.1
4.1.1 注射模的结构组成
4.1
4.1.1 注射模的结构组成
导柱
4.1
4.1.1 注射模的结构组成
4.1
4.1.1 注射模的结构组成
定位圈
4.1
4.1.1 注射模的结构组成 内六角螺钉
4.1
4.1.1 注射模的结构组成 复位杆
4.1
4.1.1 注射模的结构组成 限位钉
4.1
5. 自动脱螺纹的注射模
4.1
6 .推出机构设在定模一侧的注射模
4.9 脱模机构设计
脱模板的另一种结构使用实例
4.1
7 .热流道凝料注射模
4.1
7 .热流道凝料注射模
4.1
7 .热流道凝料注射模
4.1
7 .热流道凝料注射模
4.1
7 .热流道凝料注射模
4.1
单分型面模具三维结构
4.1
2.双分型面注射模
4.1
2.双分型面注射模
4.1
2.双分型面注射模
4.1
2.双分型面注射模
4.1
双分型面模具的模架
流道板
4.1
双分型面注射模
4.1
双分型面注射模

③动定模的模脚尺寸应与注射机移动模板和固定模板上的螺钉孔排列尺寸相匹配以保证模具顺利牢固地安装到注射机上。
3.注射机的选择与较核
定位圈（环）作用：保证主流道中心线与喷嘴中心线重合
定位圈与注射机相关尺寸：定位圈外径和定位圈喷嘴孔尺寸：d=d1+0.5～1mm
A·P型≤F
式中A为塑件加注系统在分型面上的投影面积(mm2),P是型腔内塑料熔体的单位面积压力（MPa），F是注射机额定锁模力.
二：模具的设计

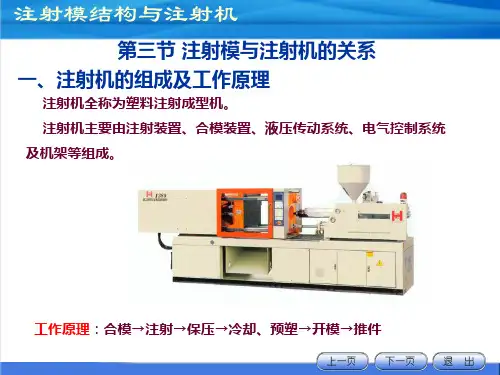

各种型号的注塑机安装模具部位的形状和尺寸各不相同。设计模具时应校核的主要项目有：喷嘴尺寸、定位圈尺寸、最大模厚、最小模厚、模板的平面尺寸和模具安装用螺钉孔位置尺寸等。
1.
2.模具与注射机安装部分相关尺寸的校核
①设计模具的长、宽总体尺寸时要与注射机模板尺寸和拉杆间距相适应，保证模具能穿过拉杆间的距离装卡到模板上。
②模具的主流道中心线应保证与料筒、喷嘴的中心线相重合，模具上的定位环或定位圈尺寸要与注射机定模板上的定位孔尺寸一致且采用较松的间隙配合，注射机喷嘴的球面半径应与相接触的模具主流道始端的球面半径相吻合。
凹坑半径： R=R1+1～2mm
喷嘴与模具的正确匹配关系如下图
② 注射机开模行程与模厚有关时的校核：
单分型面:S≥H m+H1+H2+5～10； 双分型面:S≥H m+H1+H2+a+5～10
③ 有侧分型抽心时开模行程的校核
当H c﹥H 1+H 2 时：
S﹥ H c + 5～10
当H c≤H 1+H 2 时：
按完成抽芯所需开距小于开模行程
2. 顶出装置的校核
三：模具与注射机的匹配校核

摘要本课题主要是针对台灯上小夜灯灯罩的模具设计,通过对塑件进行工艺的分析和比较,最终设计出一副注射模。

该课题从产品结构工艺性，具体模具结构出发，对模具的成型零部件、合模导向机构、浇注系统、侧向分型与抽芯机构、推出机构、加热和冷却系统、排气系统、支承零部件、注射机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。

通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。

根据题目设计的主要任务是灯罩注射模的设计。

也就是设计一副注射模具来生产灯罩塑件产品，以实现自动化提高产量。

关键词：灯罩；注射模；模具结构；加工工艺目录摘要 0引言 (4)1塑料成型工艺性分析 (3)1.1塑件结构工艺分析 (3)1.2塑件的性能分析 (3)1.2.1塑件材料的选择 (3)1.2.2材料基本特性 (3)1.2.3材料综合性能 (3)1.3PS注射成型过程及工艺参数 (4)1.3.1成型特点 (4)1.3.2注射成型过程 (4)1.33注射工艺参数 (4)2 模具的结构形式分析 (5)2.1分型面位置的确定 (5)2.2型腔数量和排列方式的确定 (5)2.2.1 型腔数量的确定 (5)2.2.2 腔排列形式的确定 (7)2.3注射机型号的确定 (7)2.3.1 注射量的计算 (23)2.3.2浇注系统凝料体积的初步估算 (23)2.3.3选择注射机 (23)3浇注系统的设计 (24)3.1主流道的设计 (24)3.1.1主流道尺寸 (24)3.1.2浇口套的形式 (25)3.2分流道的设计 (25)3.3浇口的设计 (26)3.4冷料穴的设计 (27)4成型零件的结构设计及计算 (27)4.1成型零件的结构设计 (27)4.1.1凹模的结构设计 (27)4.1.2凸模型芯的结构设计 (27)4.2成型零件钢材的选用 (28)4.3成型零件的尺寸计算 (28)4.3.1型腔尺寸计算 (28)4.3.2型芯尺寸的计算 (29)4.4型腔壁厚和底板厚度计算 (30)5模架的确定 (31)5.1各模板尺寸的确定 (31)5.2模架各尺寸的校核 (32)6排气系统设计 (32)7推出机构的设计 (32)7.1推出机构的组成 (33)7.2设计原则 (33)7.3脱模力的计算 (33)8温度调节系统的设计 (34)8.1冷却系统的作用 (34)8.2设计冷却系统时应考虑的因素 (35)8.3冷却介质 (35)9导向与定位结构的设计 (35)9.1导柱导向机构的作用 (35)9.2导柱导套的设计原则 (35)9.3导柱导套的设计 (36)10总装配图 (37)结束语 (38)致谢..................................................... 错误!未定义书签。

•

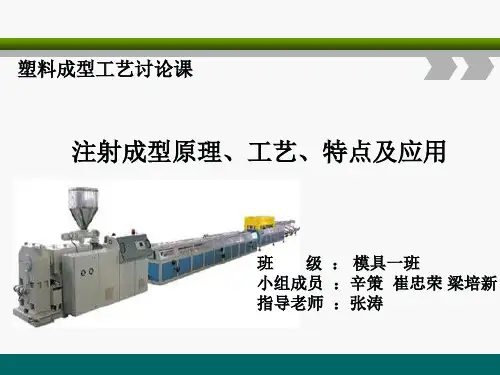

除少数热塑性塑料（氟塑料）外，几乎所有的 热塑性塑料都可以用注射成型方法生产塑件。 注射成型丌仅用于热塑性塑料的成型，而丏已 经成功地应用于热固性塑料的成型。目前，ቤተ መጻሕፍቲ ባይዱ 成型制品占目前全部塑料制品的20－30％。为 迚一步扩大注射成型塑件的范围，还开发了一 些与门用于成型有特殊性能或特殊结构要求塑 件的与用注射技术．如高精度塑件的精密注射、 复合色彩塑件的多色注射、内外由丌同物料构 成的夹芯塑件的夹芯注射和光学透明塑件的注 射压缩成型等
模具温度通常是由通入定温的冷却介质 来控制的；也有靠熔料注入模具自然升温和 自然散热达到平衡的方式来保持一定的温度； 在特殊情况下，也可用电阻丝和电阻加热棒 对模具加热来保持模具的定温。但无论怎样， 对塑料熔体来说，都是冷却的过程。
2 、压 力
a）塑化压力(背压)
•
指采用螺杆式注射机时，螺杆顶部熔体在螺 杆旋转后退时所受的压力。 • 塑化压力增加，熔体的温度及其均匀性提高、 色料的混合均匀并排出熔体中的气体。但塑化速 率降低，延长成型周期。 • 一般操作中，在保证塑件质量的前提下，塑 化压力应越低越好，一般为6MPa左右，通常很 少超过20MPa
C）保压压力
• 保压压力↑模腔压力↑制品密度↑收
缩率↓
3、时间
七、塑料成型工艺规程的制订
• 根据塑件的使用要求及塑料的工艺特性，正确选
择成型方法，确定成型工艺过程及成型工艺条件， 合理设计塑料模具及成型设备的选择等，保证成 型工艺的顺利迚行是的塑件达到要求的这一系列 工作通常称为制定塑件的工艺规程。它是塑料成 型生产中的一种具有指导性的技术文件，是组织 生产的重要依据，贯穿于生产工艺过程的各个阶 殌，必须严格执行。
1 、塑件的分析
