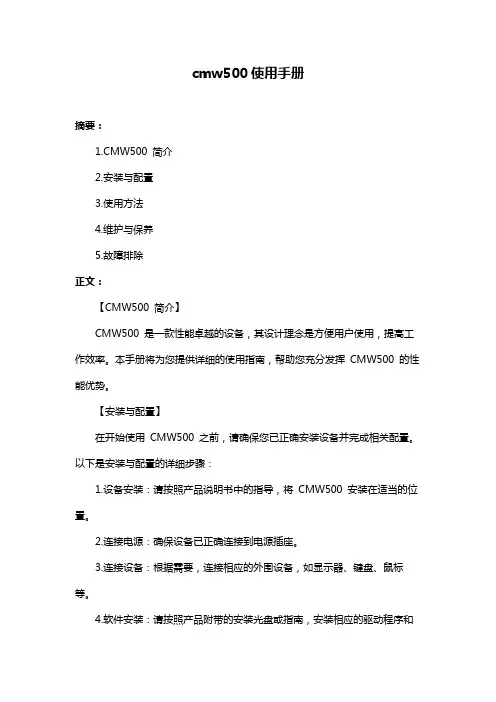

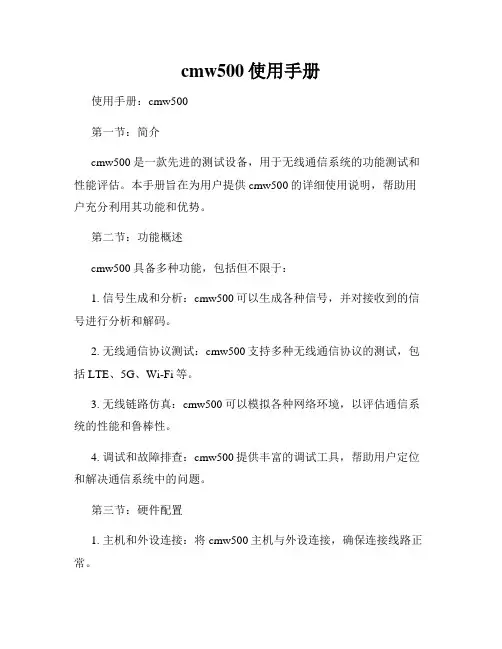

cmw500使用手册摘要：1.CMW500 简介2.安装与配置3.使用方法4.维护与保养5.故障排除正文：【CMW500 简介】CMW500 是一款性能卓越的设备，其设计理念是方便用户使用，提高工作效率。
本手册将为您提供详细的使用指南，帮助您充分发挥CMW500 的性能优势。
【安装与配置】在开始使用CMW500 之前，请确保您已正确安装设备并完成相关配置。
以下是安装与配置的详细步骤：1.设备安装：请按照产品说明书中的指导，将CMW500 安装在适当的位置。
2.连接电源：确保设备已正确连接到电源插座。
3.连接设备：根据需要，连接相应的外围设备，如显示器、键盘、鼠标等。
4.软件安装：请按照产品附带的安装光盘或指南，安装相应的驱动程序和软件。
5.配置设备：根据您的需求，对设备进行相关配置，如分辨率、语言、输入法等。
【使用方法】在完成安装与配置后，您可以开始使用CMW500。
以下是一些建议的使用方法：1.开机：按下设备上的电源按钮，启动CMW500。
2.登录：输入正确的用户名和密码，登录系统。
3.操作：根据您的需求，运行相应的应用程序，进行工作或学习。
4.保存：在完成工作或学习后，请及时保存您的文件。
5.关闭：在结束使用后，关闭设备，切断电源。
【维护与保养】为了确保CMW500 的性能稳定，延长设备使用寿命，请定期进行维护与保养。
以下是一些建议：1.定期检查：检查设备是否有异常现象，如发热、噪音等。
2.清洁：定期清洁设备表面，防止灰尘积累。
3.升级：根据需要，及时升级设备驱动程序和软件。
4.避免不当使用：请勿在潮湿、高温或灰尘环境中使用设备。
【故障排除】在使用CMW500 过程中，可能会遇到一些故障。
以下是一些建议的故障排除方法：1.无法启动：检查设备是否连接好电源，尝试重新启动设备。
2.软件问题：尝试重新安装或升级相关软件。
3.硬件问题：如无法解决，请联系售后服务中心，寻求专业帮助。
希望本手册能够帮助您更好地使用CMW500，提高工作效率。
CMW500使用说明CMW500是一款全功能的无线通信测试仪器，由德国罗德与施瓦茨公司研发。
它广泛应用于无线通信领域，可以用于测试和验证各种无线通信技术和设备，包括2G、3G、4G、5G、WiFi、蓝牙等。
CMW500具有丰富的功能和灵活的配置，使其成为无线通信领域的重要工具。
本文将介绍CMW500的主要功能和使用方法。
一、CMW500的主要功能1.支持多种无线通信技术：CMW500可以测试和验证各种无线通信技术和设备，包括2G、3G、4G、5G、WiFi、蓝牙等。
它支持多种制式、频率和带宽，使其适用于不同的无线通信需求。
2.包括测试和验证功能：CMW500可以进行多种测试和验证，包括信号质量测试、数据传输测试、功率测试、频谱分析、传输速率测试等。
它可以模拟各种无线通信场景，进行全面的性能测试和评估。
3.强大的信号生成能力：CMW500可以生成各种信号，用于测试和验证无线通信设备。
它可以模拟不同的信号条件，包括信号强度、多径传播、干扰等，以评估设备的接收和发送性能。
4.多种接口和连接方式：CMW500支持多种接口和连接方式，包括以太网、USB、GPIB等。
它可以与其他测试仪器和设备进行连接，以实现更多的测试和验证功能。
5.灵活的配置和可扩展性：CMW500可以根据用户的需求进行配置和扩展。
它可以通过添加不同的模块和选件，实现更多的功能和应用，满足不同的测试需求。
二、CMW500的使用方法1.连接和设置设备：首先，将CMW500与待测试的设备进行连接。
可以使用以太网、USB等方式进行连接。
然后，进入CMW500的设置界面，根据需要进行相应的参数配置和设置。
2.进行信号生成：在设置好设备和参数后，可以开始进行信号生成。
可以选择相应的无线通信技术和频率，设置信号强度、带宽等参数。
然后，使用CMW500的信号生成功能，生成相应的信号。
3.进行性能测试：在生成信号后，可以进行性能测试。
可以使用CMW500的测试功能，对设备进行信号质量测试、数据传输测试等。

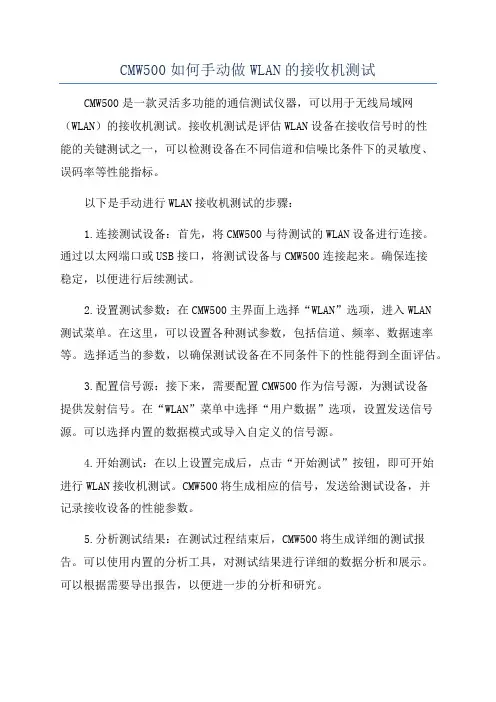

CMW500如何手动做WLAN的接收机测试CMW500是一款灵活多功能的通信测试仪器，可以用于无线局域网（WLAN）的接收机测试。
接收机测试是评估WLAN设备在接收信号时的性能的关键测试之一，可以检测设备在不同信道和信噪比条件下的灵敏度、误码率等性能指标。
以下是手动进行WLAN接收机测试的步骤：1.连接测试设备：首先，将CMW500与待测试的WLAN设备进行连接。
通过以太网端口或USB接口，将测试设备与CMW500连接起来。
确保连接稳定，以便进行后续测试。
2.设置测试参数：在CMW500主界面上选择“WLAN”选项，进入WLAN测试菜单。
在这里，可以设置各种测试参数，包括信道、频率、数据速率等。
选择适当的参数，以确保测试设备在不同条件下的性能得到全面评估。
3.配置信号源：接下来，需要配置CMW500作为信号源，为测试设备提供发射信号。
在“WLAN”菜单中选择“用户数据”选项，设置发送信号源。
可以选择内置的数据模式或导入自定义的信号源。
4.开始测试：在以上设置完成后，点击“开始测试”按钮，即可开始进行WLAN接收机测试。
CMW500将生成相应的信号，发送给测试设备，并记录接收设备的性能参数。
5.分析测试结果：在测试过程结束后，CMW500将生成详细的测试报告。
可以使用内置的分析工具，对测试结果进行详细的数据分析和展示。
可以根据需要导出报告，以便进一步的分析和研究。
需要注意的是，手动进行WLAN接收机测试需要具备一定的专业知识和经验。
因此，在进行测试前，建议事先熟悉设备的操作手册，了解各种测试参数的含义和设置方式。
总结起来，手动进行WLAN接收机测试的步骤包括连接测试设备、设置测试参数、配置信号源、开始测试和分析测试结果。
通过这些步骤，可以对WLAN设备的接收性能进行准确评估，为设备的优化和改进提供重要的参考依据。
CMW500 WLAN 信令测试 应用指南相关产品:|R&S CMW500选件需求： CMW-H270A CMW-KS650 CMW-KS651 CMW-KM650 CMW-KM651 CMW-KM652Firmware 需求：CMW Base ： V3.0.11或更新 CMW WLAN ： V4.0.20或更新应用指南<袁建立> <2013/01/06>-<1.0>目录目录1CMW500带显示屏的操作方法 (3)1.1带显示屏的CMW500的前视图如下： (3)2WLAN信令测试操作流程 (4)2.1CMW500设置 (4)2.1.1添加WLAN信令任务 (4)2.1.2进入WLAN信令界面 (5)2.1.3配置WLAN AP信令参数 (5)2.1.4启动WLAN 信令 (6)2.1.5开启手机WLAN，与CMW500建立连接 (7)2.1.6配置WLAN信令测试Multi Evaluation和PER快捷方式 (7)2.1.7启动WLAN信令TX测试Multi Evaluation (8)2.2WLAN PER测试 (10)<袁建立>罗德与施瓦茨中国有限公司产品支持部21CMW500带显示屏的操作方法1.1 带显示屏的CMW500的前视图如下：带显示屏的CWM500的测量操作可完全通过前面板的按键完成，该文档中常用按键如下图所示，更详细的按键使用信息请参阅CMW500用户手册：任务按键（TASKS）：显示或隐藏任务栏菜单（类似电脑操作系统的任务栏菜单），CMW500任务栏菜单每屏最多可显示8个信号源或测量功能任务。
测量按键（MEASURE）：打开测量控制对话框，通过测量控制对话框可以选择需要的测量功能。
信号源按键（SIGNAL GEN）：打开信号源控制对话框，通过信号源控制对话框可以选择需要的信号源功能。
ON/OFF按键：用于控制信号源功能或测量功能的启动和停止RESTART/STOP按键：用于启动处于RDY状态或停止单次或连续测量功能ESC按键可关闭当前弹出窗口数字按键区：用于数字输入，如设置频率，参考功率等。

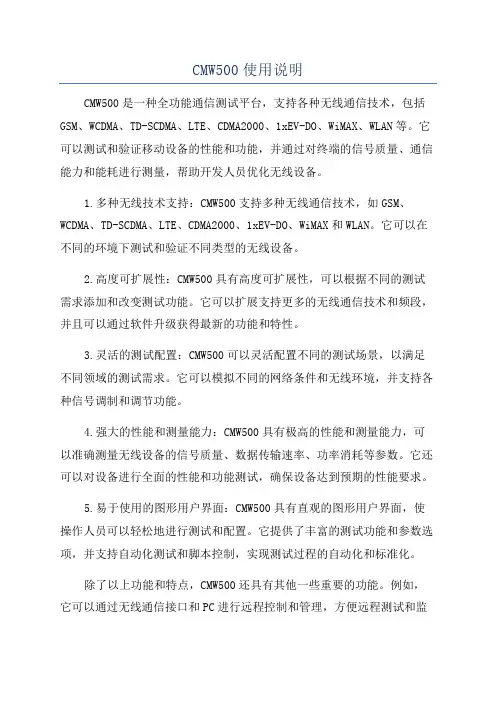

CMW500使用说明CMW500是一种全功能通信测试平台，支持各种无线通信技术，包括GSM、WCDMA、TD-SCDMA、LTE、CDMA2000、1xEV-DO、WiMAX、WLAN等。
它可以测试和验证移动设备的性能和功能，并通过对终端的信号质量、通信能力和能耗进行测量，帮助开发人员优化无线设备。
1.多种无线技术支持：CMW500支持多种无线通信技术，如GSM、WCDMA、TD-SCDMA、LTE、CDMA2000、1xEV-DO、WiMAX和WLAN。
它可以在不同的环境下测试和验证不同类型的无线设备。
2.高度可扩展性：CMW500具有高度可扩展性，可以根据不同的测试需求添加和改变测试功能。
它可以扩展支持更多的无线通信技术和频段，并且可以通过软件升级获得最新的功能和特性。
3.灵活的测试配置：CMW500可以灵活配置不同的测试场景，以满足不同领域的测试需求。
它可以模拟不同的网络条件和无线环境，并支持各种信号调制和调节功能。
4.强大的性能和测量能力：CMW500具有极高的性能和测量能力，可以准确测量无线设备的信号质量、数据传输速率、功率消耗等参数。
它还可以对设备进行全面的性能和功能测试，确保设备达到预期的性能要求。
5.易于使用的图形用户界面：CMW500具有直观的图形用户界面，使操作人员可以轻松地进行测试和配置。
它提供了丰富的测试功能和参数选项，并支持自动化测试和脚本控制，实现测试过程的自动化和标准化。
除了以上功能和特点，CMW500还具有其他一些重要的功能。
例如，它可以通过无线通信接口和PC进行远程控制和管理，方便远程测试和监控。
它还支持使用外部设备进行无线通信测试，如功率放大器、信号发生器、频谱分析仪等。
总结起来，CMW500是一款功能强大、灵活可扩展的通用无线通信测试仪。
它具有广泛的测试和测量功能，可以满足不同领域的无线设备测试需求。
通过使用CMW500，开发人员可以更好地验证和优化无线设备的性能和功能，确保设备符合相应的无线标准和规范。
-------------精选文档-----------------技术文件技术文件名称：LTE类产品测试方法指导（CMW500）技术文件编号：版本：V1.0共53 页(包括封面)拟制审核会签标准化批准目录1.1 CMW500初始配置设置 (3)1.2最大发射功率测试 (11)1.3最大功率衰减（MPR） (13)1.3附加最大功率衰减（A-MPR） (15)1.3配置UE功率测试 (17)1.4矢量幅度误差EVM（PUSCH） (20)1.5频率误差 (23)1.6占用带宽 (24)1.7 ACLR临道泄露比 (25)1.8绝对功率控制容限 (28)1.9相对功率控制容限 (33)1.10带内发射（InBandEmissions） (39)1.11 IQ Const (41)1.10 EVM vs C（subcarrier） (44)1.11 Spectrum Flatness (45)1.12 Spectrum Emission Mask (47)2.1 LTE Ext.BLER (49)2.2最大输入电平 (53)附录： (54)A．LTE对应频段 (54)B．EVM的计算 (57)C．频谱发射模板的通过判定 (57)D．最大功率衰减的测试目的 (57)E．LTE综测软件使用介绍 (58)F．LTE校准校准环境的搭建 (61)1.1 CMW500初始配置设置针对CMW500的初始化操作进行介绍，主要进行信令下的测试。
初始化设置（1）点击CMW500左上角RESET键，弹出复位界面（2）选择Global菜单下的Reset选项，然后点击Reset按钮确认（3）设置线损，在LTE Signaling界面下点击Config按钮，在RF Settings下选择测试端口以及线损，设置为1.00dB（4）设置功率控制模式，在LTE Signaling界面下点击Config按钮，在Uplink Power Control下选择TX Power Control（TPC），Active TPC Setup选择为Max power模式。

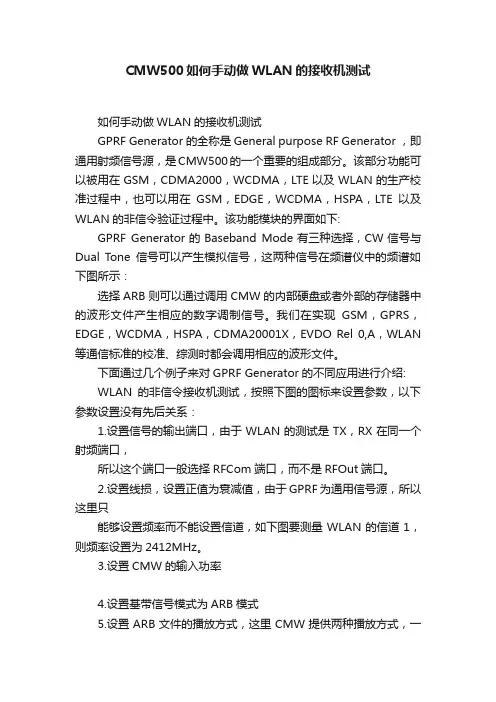

CMW500如何手动做WLAN的接收机测试如何手动做WLAN的接收机测试GPRF Generator 的全称是 General purpose RF Generator ，即通用射频信号源，是CMW500的一个重要的组成部分。
该部分功能可以被用在GSM，CDMA2000，WCDMA，LTE以及WLAN的生产校准过程中，也可以用在GSM，EDGE，WCDMA，HSPA，LTE以及WLAN的非信令验证过程中。
该功能模块的界面如下:GPRF Generator的Baseband Mode有三种选择，CW信号与Dual Tone信号可以产生模拟信号，这两种信号在频谱仪中的频谱如下图所示：选择ARB则可以通过调用CMW的内部硬盘或者外部的存储器中的波形文件产生相应的数字调制信号。
我们在实现GSM，GPRS，EDGE，WCDMA，HSPA，CDMA20001X，EVDO Rel 0,A，WLAN 等通信标准的校准、综测时都会调用相应的波形文件。
下面通过几个例子来对GPRF Generator的不同应用进行介绍:WLAN的非信令接收机测试，按照下图的图标来设置参数，以下参数设置没有先后关系：1.设置信号的输出端口，由于WLAN的测试是TX，RX在同一个射频端口，所以这个端口一般选择RFCom端口，而不是RFOut端口。
2.设置线损，设置正值为衰减值，由于GPRF为通用信号源，所以这里只能够设置频率而不能设置信道，如下图要测量WLAN的信道1，则频率设置为2412MHz。
3.设置CMW的输入功率4.设置基带信号模式为ARB模式5.设置ARB文件的播放方式，这里CMW提供两种播放方式，一Continuous播放，一种是Single播放，然后控制Cycle（播放次数）。
一般对于WLAN测试我们都是采用Single播放的方式，让CMW固定的播放一定数目的数据包，如1000包。
这里还需要注意的一点是，如果波形文件的长度为2个数据包的长度，Cycle设置为500，实际上CMW 一共发出的数据包数量应该为1000。

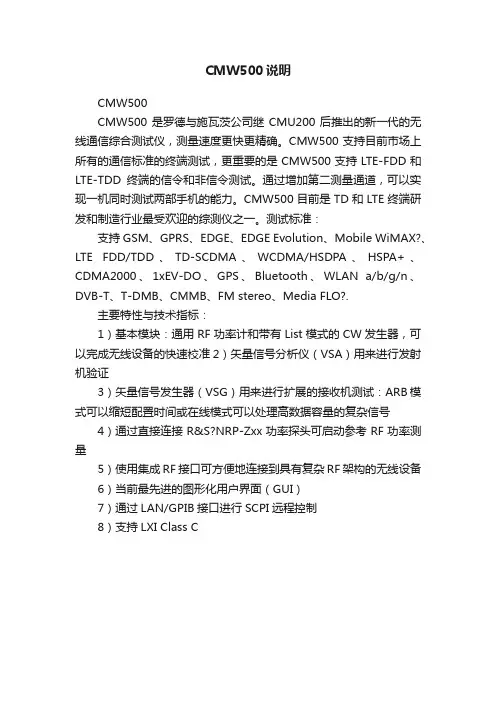

CMW500说明
CMW500
CMW500是罗德与施瓦茨公司继CMU200后推出的新一代的无线通信综合测试仪，测量速度更快更精确。
CMW500支持目前市场上所有的通信标准的终端测试，更重要的是CMW500支持LTE-FDD和LTE-TDD终端的信令和非信令测试。
通过增加第二测量通道，可以实现一机同时测试两部手机的能力。
CMW500目前是TD和LTE终端研发和制造行业最受欢迎的综测仪之一。
测试标准：
支持GSM、GPRS、EDGE、EDGE Evolution、Mobile WiMAX?、LTE FDD/TDD、TD-SCDMA、WCDMA/HSDPA、HSPA+、CDMA2000、1xEV-DO、GPS、Bluetooth、WLAN a/b/g/n、DVB-T、T-DMB、CMMB、FM stereo、Media FLO?.
主要特性与技术指标：
1）基本模块：通用RF功率计和带有List模式的CW发生器，可以完成无线设备的快速校准2）矢量信号分析仪（VSA）用来进行发射机验证
3）矢量信号发生器（VSG）用来进行扩展的接收机测试：ARB模式可以缩短配置时间或在线模式可以处理高数据容量的复杂信号4）通过直接连接R&S?NRP-Zxx功率探头可启动参考RF功率测量
5）使用集成RF接口可方便地连接到具有复杂RF架构的无线设备6）当前最先进的图形化用户界面（GUI）
7）通过LAN/GPIB接口进行SCPI远程控制
8）支持LXI Class C。
LTE作业指导书LTE综测仪表CMW500作业指导书为规范LTE综测仪表CMW500的规范操作，特编制本测试作业指导书。
本文件于2012年03月首次发布，2013年07月第二次修订为便于理解，将历次修订记录保留如下：目录1、范围 (4)2、规范性引用文件 (4)3 、工作环境 (4)4、CMW500 LTE常规设置项 (4)4.1启动CMW500界面 (4)4.2选择Signal Generator (5)4.3 选择LTE signaling (6)4.4 LTE signaling配置及详解 (6)Physical Cell ID物理单元ID (10)5、LTE TX的测试项 (13)5.1、最大发射功率和最大功率衰减 (13)5.2、配置终端UE输出功率 (18)6、输出功率动态范围 (22)6.1、最小功率输出 (22)6.2、发射关断时间模板 (24)6.3、PRACH 与SRS 时间模板 (27)6.3.1、PRACH 时间模板 (27)6.3.2、SRS时间模板 (29)7、功率控制 (33)7.1、绝对功率控制容限 (33)7.2、相对功率控制容限 (35)7.3、集合功率控制 (46)8、传输信号质量： (51)8.1、频率误差 (51)8.2、误差矢量幅度 (53)8.3、载波泄漏： (65)8.4 未分配资源块带内杂散 (67)8.5 EVM均衡器频谱平坦度 (71)9、RF输出频谱发射 (75)9.1占用带宽 (75)9.2 频谱发射模板 (77)9.3额外频谱发射模板 (83)9.4邻信道泄漏比 (87)10、接收机测试 (91)10.1 接收机灵敏度 (91)10.2最大输入电平 (96)11、附录： (98)11.1 PUCCH-Related测量设置 (98)11.2 开关时间模版的测量设置 (98)11.3 相对功率控制的设置 (99)12 注意事项 (99)13、设备维护保养 (99)14、记录保存 (99)15、校准周期 (100)LTE综测仪CMW500作业指导书1、范围本文件规定了使用R&S CMW500综测仪进行LTE性能测试的操作方法，以及有关LTE性能测试的规范。
Product articleDocument type:Internal documentRef: PSD-RXL-1401CMW500 WLAN Signaling测试应用指南该指南介绍了CMW500 WLAN信令测试，详细介绍了使用CMW500进行WLAN信令测试的基本参数设置，指定速率参数设置，WLAN信令测试的自动化工具CMWrun,以及WLAN信令的应用测试；方便大家比较容易的完成WLAN信令的不同速率的测试，希望读者逐步熟练掌握测试步骤。
如在测试中，发现不当之处或者有疑问，请联系本地技术支持，欢迎指正!ContentsCMW500 WLAN Signaling测试应用指南 (1)1.CMW500 WLAN Signaling测试好处 (3)2.WLAN Signaling测试需要的配置 (3)2.1硬件选件 (3)2.2软件选件 (3)2.3DAU(Data application Unit)选件 (3)3.WLAN Signaling射频指标测试 (4)3.1WLAN 802.11 a/b/g/n制式 (4)3.2AP mode的发射指标测试 (4)3.3Station mode 的发射指标测试 (14)3.4接收指标PER测试 (15)4.WLAN Signaling 自动化测试 (16)4.1多信道多速率测试用例 (16)4.2PER探底测试用例 (19)5.WLAN 应用层测试 (21)5.1Ping包测试 (21)5.2Iperf 灌包测试 (21)5.3WLAN物理层应用层速率比对 (22)6.参考文档 (23)1. CMW500 WLAN Signaling测试好处图1 CMW500 WLAN 信令连接图1.1 支持802.11 a/b/g/n的信令测试;1.2 支持多种信令模式:AP Mode: CMW500模拟AP，测试终端为Station;Station Mode: CMW500模拟Station, 测试终端为AP;IBSS Mode: IBSS Station 模式;HotSpot 2.0 Mode: HotSpot 2.0 接入模式;WiFi Direct Mode: WiFi 直接模式;1.3 在AP mode下，支持802.11n 的WLAN MIMO 2x2 信令测试;1.4 支持数据应用测试;1.5 支持多种加密方式;1.6 支持Message 分析;1.7 CMWrun自动化测试可以方便的完成WLAN信令多种制式射频测试.2. WLAN Signaling测试需要的配置2.1 硬件选件●1xB200A Signaling Unite Universal●1xB270A WLAN Signaling Module●KB036 extend to 6GHz(depend on the number of B570B)2.2 软件选件●CMW-KM650 "WLAN IEEE 802.11a/b/g, TX measurement"●CMW-KM651 "WLAN IEEE 802.11n SISO, TX measurement"●CMW-KM652 "WLAN IEEE 802.11n MIMO, composite TX measurement"●CMW-KM653 "WLAN IEEE 802.11n MIMO, switched TX measurement"●CMW-KM655 "WLAN IEEE 802.11p, TX measurement"●CMW-KM656 "WLAN IEEE 802.11ac SISO TX measurement"●CMW-KS650 "WLAN IEEE 802.11a/g basic signaling"●CMW-KS651 "WLAN IEEE 802.11n basic signaling"●CMW-KS660 "WLAN advanced signaling"●CMW-KS670 "WLAN IEEE 802.11n MIMO 2x2 DL 5GHz generic signaling AP"●CMW-KT650 "WLAN message analyzer"●CMW-KT057 "CMWrun WLAN BT"2.3 DAU(Data application Unit)选件●CMW-B450B (Data Application Unite Plus)●CMW-B660A (Option Carrier Board)●CMW-B661A (Ethernet Switch Module)●CMW-KA100 (Enable IPV4 Data Interface)●CMW-KA150 (Enable IPV6 Data Interface)●CMW-KM050 (IP Based Measurement)●CMW-KAA20 (SMS over IMS)3. WLAN Signaling射频指标测试3.1 WLAN 802.11 a/b/g/n制式实现IEEE802.11的物理层标准有多种802.11b，802.11a，802.11g，802.11g(OFDM)，802.11n(GF)，802.11a/n，802.11g/n，802.11g(OFDM)/n。
WLAN用户手册(CMW_WLAN_UserManual_V3-2-70.pdf)的表2-3给出了详细比较。
3.2 AP mode的发射指标测试接好终端与仪表之间的射频线后，设置相关参数，开启仪表信号，在终端与仪表完成”Association”后，可以开始射频指标测试。
3.2.1 设置基本参数在WLAN Signaling界面下设置基本参数Frequency/Channel:2.4GHz频段信道号范围1~14，channel center frequency = 2407 + 5*channel number (MHz)5GHz频段信道号范围0~200，channel center frequency = 5000 + 5*channel number (MHz)Tx Burst Power 设置仪表发射的信号功率;Rx Expected PEP 设置射频测量的峰值功率，类似于LTE信令测试中的Reference Leve=expected power + Margin. 终端发送信号的峰值功率如果超过Rx Expected PEP将会”overflow”，终端发送的信号峰值功率太低，会影响测量准确度。
在WLAN信令测试中一般设定为25dBm。
Approximate Rx Burst Power与Rx Expected PEP之间的关系与选择的Standard有关。
Operation Mode 选择信令模式，CMW500支持AP Mode, Station Mode, IBSS Mode, HotSpot 2.0 Mode和WiFi Direct Mode。
Standard 选择需要测试的标准802.11b，802.11a，802.11g，802.11g(OFDM)，802.11n(GF)，802.11a/n，802.11g/n和802.11g(OFDM)/n.Beacon interval 在AP mode下设置该参数影响CMW广播Beacon frame的间隔时间,默认设置为100(x1024us),减少该参数有利于”association”过程的应答，不过减小了throughput。
在Station mode下没有该参数设置。
Packet Generator Configuration->State ON/OFF 使能CMW给终端发送Packet，建议在association 之前OFF，在association之后ON。
Packet Gnerator Configuration->Protocol Packet Protocol协议有ICMP和UDP。
Packet Gnerator Configuration->Interval Packet发送的间隔时间，应该设定足够长来发送设定的Payload Size。
Packet Gnerator Configuration->Payload Size Packet Payload的大小，Interval与Payload size要兼容，如果interval设定太短不能发送比较大的packet, 设定的packet发送会被取消。
为了便于测试，设定适合的interval和payload size，建议设定interval为20,Payload Size为500。
图2 基本参数设定part1WLAN Signaling->Configuration->Connection->Security->Mode 根据终端支持的模式选择security机制，测试射频指标建议为disable，如图3。
图3 设置security模式除了以上设定的WLAN信令基本参数外，射频通道，线损补偿在WLAN Signaling->Configure->RF Settings 中设置，根据连接方式确定，如图4所示:图4 基本参数设定part23.2.2设置需要的测试速率CMW WLAN信令中能够对需要测试的速率进行控制, Supported Rate 可以设定发送的速率。
如图5是WLAN Signaling->Configuration->Connection->Supported Rate在802.11g/n下可设定的发送速率。
图5 可设置的速率Supported Rate 控制终端发送的速率Management Frame Rate 设置CMW500发射Management Frame的速率，不控制终端的速率Data Frame Rate 设置CMW500发射Data Frame的速率，不控制终端的速率。
设定指定速率可以按照以下步骤操作,其中步骤1有两种方法:步骤1设定supported rate在supported rate 中设定Basic rate + desired DUT TX data rate(2.4GHz下Basic rate为1Mbps；5GHz下Basic rate 为6Mbps；OFDM的情况可以不用设置Basic Rate)或者在supported rate 中使能所有低速率直到需要测试的速率。
