ACL损伤后评估
• 临床评估：由于损伤通常发生于非接触性外伤中，因此患者一般都有比较明确的病史；体格检查中诊断ACL损伤的主要是 Lachman试验、抽屉试验和旋转试验。 • 影像检查：磁共振成像（MRI），由于多平面成像及良好软组织分辨率，成为理想的评估ACL损伤的影像学检查手段。
ACL MRI成像基础
ACL
PCL
功能
• ACL的主要功能是防止胫骨前移，并与侧副韧带和关节囊后方的增厚部分一起限制膝关节过伸。同时在小腿固定情况下，有防止股骨内旋的作用。 • 前内侧束（AMB）：起自股骨附着处前上部分，然后呈扇形向远侧散开后插入胫骨平台髁间隆起前方的前内侧面；膝关节弯曲－处于拉伸状态；膝关节伸直－处于松弛状态；其主要作用是限制胫骨前移。 • 后外侧束（PLB)：起自股骨附着处的后下部分，插入胫骨平台髁间隆起前方的后外侧面；膝关节弯曲－处于松弛状态；膝关节伸直－处于拉伸状态；其主要作用是在膝关节伸直时限制其旋转。 • 因此，无论膝关节弯曲或伸直，ACL都是具有功能的。
膝关节前交叉韧带损伤
的MRI诊断
• 膝关节结构复杂且具有负重功能，导致其更容易发生运动损伤，已成为临床较为常见的运动损伤类型。前交叉韧带（anterior cruciate ligament，ACL）是膝关节重要的稳定结构，ACL损伤已成为严重影响膝关节稳定性的重要因素
解剖
• 前交叉韧带（anterior cruciate ligament,ACL）起自于股骨外侧髁内侧面的半圆形凹陷处，然后经前内侧通过股骨髁间凹插入并附着于胫骨髁间隆起的前方，与外侧半月板的前中部相连。 • ACL走行比较陡直，倾斜角度至少应与Blumensaat线（股骨髁间窝皮质线，指股骨后侧面和ACL胫骨附着点之间的连线）相一致。 • 根据ACL远端附着于胫骨髁间隆起的位置不同，可分为前内侧束（anteromedial bundle,AMB）和后外侧束（posterolateral bundle,PLB）。

膝关节前交叉韧带损伤MRI诊断

6
医学ppt
7
医学ppt
8
医学ppt
9
医学ppt
10
Blumensa医at学anpgptle (-13°)
11
前交叉韧带撕裂
生物力学基础
ACL撕裂的机制较复杂，主要是突然减速、过伸、胫骨前移、外旋和外展、相对于股骨内旋。
可同时合并关节其他结构的损伤：内侧副韧带撕裂、内侧半月板撕裂、胫骨后外侧平台骨折、胫骨后内侧平台骨折、股骨外侧髁挫伤。
中见完整的前交叉韧带。
医学ppt
46
MRI前交叉韧带的部分撕裂诊断的敏感性和特异性要低于完全性撕裂
通过MRI来区分部分性或完全性前交叉韧带撕裂有时是比较困难的。
医学ppt
47
前交叉韧带部分撕裂
医学ppt
48
前交叉韧带部分撕裂
医学ppt
49
医学ppt
37
医学ppt
38
O'Donogh ue三联征
医学ppt
39
前交叉韧带撕裂后的残端
膝关节的交锁可以由于半月板撕裂、游离体；
急性撕裂时可以由于疼痛、肿胀、关节积血、肌肉痉挛而影响膝关节的伸直，前交叉韧带撕裂以后的残端卡压在股骨外侧髁和外侧胫骨平台之间也可以影响膝关节的伸直。
ACL残端分为两种类型：1. 残端较短、卡压于股骨外侧髁和外侧胫骨平台之间；2.残端较长、游离于前关节囊，呈舌样伸出。
前交叉韧带的功能是防止胫骨向前移动，并与侧副韧带、关节囊后方增厚部一起限制膝部过伸。在小腿固定的情况下，防止股骨内旋。
前交叉韧带在膝关节任何位置都保持紧张状态，以维持膝关节的稳定性。
医学ppt
3
前交叉韧带撕裂的MR

前交叉韧带损伤诊断与治疗PPT

关节镜检查还可以评估其他膝关节结构的损伤情况，如半月板、软骨等
关节镜检查后，医生可以根据损伤情况制定相应的治疗方案，如保守治疗、手术治疗等
综合评估
病史询问：了解受伤过程、症状、既往病史等
影像学检查：X光、MRI、CT等，了解韧带损伤程度、位置等
体格检查：观察关节活动度、稳定性、肿胀情况等
调性
注意事项
遵循医嘱：严格按照医生的建议进行治疗和康复定期复查：定期到医院进行复查，了解病情恢复情况避免剧烈运动：在治疗期间避免进行剧烈运动，以免加重病情
保持良好的生活习惯：保持良好的生活习惯，如饮食、睡眠等，有助于病情恢复
前交叉韧带损伤的预防措施
运动前的热身与拉伸
热身：提高肌肉温度，增加关节活动度，预防运动损伤
康复训练注意事项：避免过度训练，遵循医生指导，保持良好的心态和耐心
注意事项
治疗过程中应遵循医生的指导，避免过度运动或过早负重
治疗前应进行全面的检查，明确损伤程度和类型
治疗后应进行适当的康复训练，以恢复关节功能和肌肉力量
治疗期间应注意饮食和休息，保持良好的生活习惯
前交叉韧带损伤治疗的预后
穿戴合适的运动装备：如护膝、护肘、护腕等，以保护关节和肌肉
运动前热身：运动前充分热身，提高肌肉和关节的灵活性和稳定性
运动后拉伸：运动后进行拉伸，帮助肌肉和关节恢复，减少损伤风险
提高运动技能与技巧
加强肌肉力量训练，提高关节稳定性学习正确的运动技巧，避免错误动作导致损伤保持良好的运动习惯，避免过度疲劳和过度训练定期进行身体检查，及时发现并纠正潜在的运动问题
实验室检查：血常规、尿常规、生化等，排除其他疾病可能

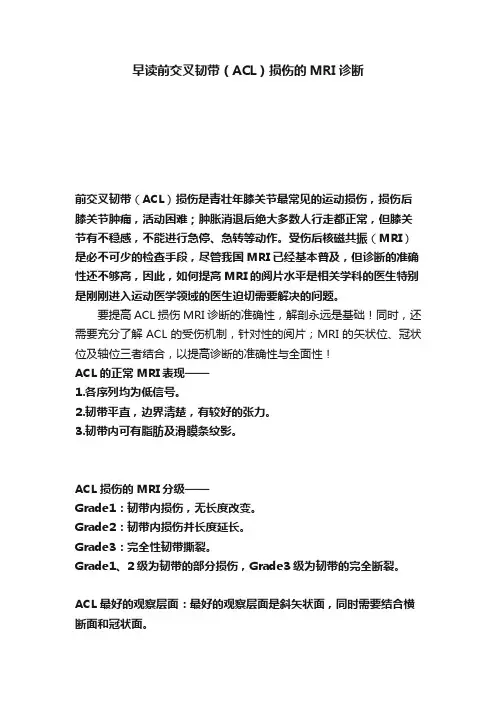

早读前交叉韧带（ACL）损伤的MRI诊断
