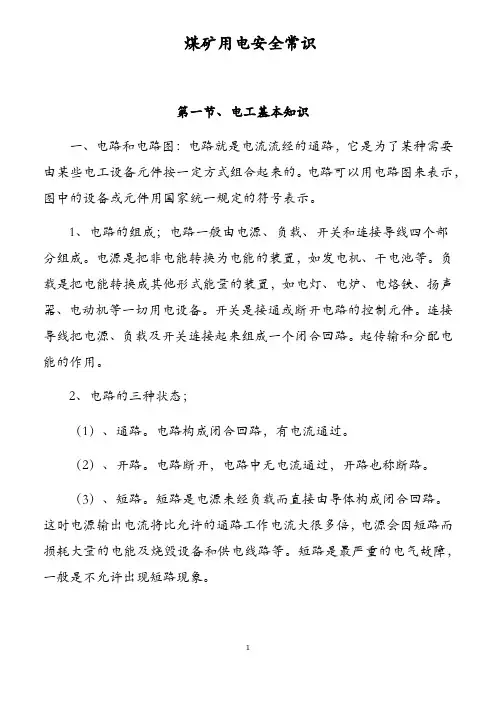

煤矿用电安全常识第一节、电工基本知识一、电路和电路图：电路就是电流流经的通路，它是为了某种需要由某些电工设备元件按一定方式组合起来的。
电路可以用电路图来表示，图中的设备或元件用国家统一规定的符号表示。
1、电路的组成；电路一般由电源、负载、开关和连接导线四个部分组成。
电源是把非电能转换为电能的装置，如发电机、干电池等。
负载是把电能转换成其他形式能量的装置，如电灯、电炉、电烙铁、扬声器、电动机等一切用电设备。
开关是接通或断开电路的控制元件。
连接导线把电源、负载及开关连接起来组成一个闭合回路。
起传输和分配电能的作用。
2、电路的三种状态；（1）、通路。
电路构成闭合回路，有电流通过。
（2）、开路。
电路断开，电路中无电流通过，开路也称断路。
（3）、短路。
短路是电源未经负载而直接由导体构成闭合回路。
这时电源输出电流将比允许的通路工作电流大很多倍，电源会因短路而损耗大量的电能及烧毁设备和供电线路等。
短路是最严重的电气故障，一般是不允许出现短路现象。
二、电路中的基本物理量1、电流；在导体中，有规则地做定向运动的电荷流称为电流。
电流是由各种不同的带电粒子在电场作用下做有规则的运动形成的。
习惯上规定正电荷运动的方向为电流的正方向。
电流的符号用字母I来表示。
电流的单位是安培，间称安，用符号A来表示。
电流的其他单位有；千安（KA）、毫安（mA）等。
它们之间的关系是；1KA=1000A, 1A=1000mA。
2、电压；电源E的a极板为+，b极板为-，则a极板相对b极板为高电位，b极板相对a极板为低电位。
在电路中，任意两点间的电位差就叫电压（电压也叫电压降）。
用符号U来表示，电压是形成电流的必要条件。
在电源外部电流总是从高电位流向低电位，在电源内部总是从电源负极（低电位）流向正极（高电位），从而形成电流的回路。
电压的单位为伏特，间称伏，用字母V来表示。
常用的单位还有千伏（KV）、毫伏（mV）,其关系如下；1KV=1000V，1V=1000mV。
煤矿井下安全用电知识煤矿井下是一个高风险的工作环境，正确的安全用电知识对于保障矿工的生命安全和生产安全至关重要。
以下是关于煤矿井下安全用电知识方面的详细介绍。
1. 煤矿井下安全用电原则：(1) 安全第一：确保电气设备的正常运行和使用过程中的安全操作。
(2) 预防为主：通过加强检修和维护，减少电气设备的故障率。
(3) 维护用电设备的完整性：及时更换老化设备和消耗品，确保电气设备功能齐全。
2. 安全用电设备：(1) 使用防爆电器：井下电气设备必须防止火花引发可燃气体爆炸。
使用防爆电器和配件，例如防爆灯、电缆、开关等。
(2) 防止电路短路：合理安装和维护电气设备，避免电路短路引发火灾或爆炸事故。
(3) 使用接地保护装置：电器设备的金属外壳应接地，确保安全漏电保护装置的正常使用，并定期检测其工作状态。
(4) 安装漏电保护器：在井下电气设备的电路中安装漏电保护器，及时切断电流以防止漏电导致的触电事故。
3. 安全用电操作：(1) 定期检查电气设备：定期巡检电气设备，包括电缆、插头、开关等，及时发现问题并进行维修或更换。
(2) 防止电线悬空：电线悬空会增加漏电和触电的风险。
应确保电线牢固地固定在电线槽或墙壁上，并及时修复断裂的电线。
(3) 谨慎使用电动工具：使用电动工具时，应检查电缆的完整性，确保接地正常，并遵守操作规程，避免意外触电。
(4) 禁止乱拉乱拔电线：禁止随意拉拔电线，以免损坏电线绝缘层，引发漏电事故。
(5) 严格遵守电气操作规程：只有通过电气操作培训和考试合格的人员才能进行电气操作。
严禁无资质人员私自进行电气操作。
4. 紧急情况的应对：(1) 如发生漏电事故，应立即切断电源，并及时拨打紧急救援电话，采取安全措施，确保矿工生命安全。
(2) 在火灾或爆炸事故中，应迅速向矿工发出警报，并及时疏散人员。
(3) 应建立完善的应急预案和应急演练，提高矿工的应急处理能力，并定期组织应急演练。
5. 增强矿工的安全意识：(1) 组织安全教育培训：定期组织矿工参加安全培训，提高他们的安全意识和专业知识。
矿山设备（用电）安全知识(一)井下电网电压等级煤矿井下电网与地面三相四线制电网不同，其电压等级有特殊的规定。
《煤矿安全规程》规定，煤矿井下各级配电网络电压和各种电气设备的额定电压等级，应符合下列要求：高压，不超过10000V；低压，不超过1140V；照明、信号、电话和手持式电气设备的供电电压，不超过127V；远距离控制线路的额定电压，不超过36V。
采区电气设备使用3300V供电时，必须制定专门的安全措施。
(二)保证电气安全的基本要求1．煤矿井下特殊的工作条件(1)矿井大气中有瓦斯和煤尘等爆炸性介质，在其含量达到一定量时，电气设备或电缆电线产生电火花时，就会发生燃烧或爆炸等恶性事故。
(2)井下巷道、机电硐室，经常有滴水、淋水、甚至大量涌水，空气相对湿度一般在90％以上。
而且由于矿山压力的影响，常会发生冒顶和片帮事故，电气设备特别是电缆，极易受到砸、碰、挤、压而损坏。
因此，容易发生人身触电事故。
漏电火花或短路电弧等故障电火花，是瓦斯、煤尘着火或爆炸等恶性事故的电火源。
(3)井下有些机电硐室和巷道的温度较高，电气设备散热条件较差。
(4)采掘工作面的电气设备移动频繁，且经常启动，用电设备的负荷变动较大。
(5)井下发生全部停电事故时会造成诸如淹没矿井、瓦斯积聚、人员受困或窒息、甚至发生瓦斯或煤尘爆炸等恶性事故。
2．煤矿井下供电系统的基本要求(1)煤矿井下属于一类用户，停电会造成人员伤亡和重大的生产损失。
(2)煤矿井下供(配)电网不允许采用中性点接地工作方式，不允许井下配电变压器中性点直接接地，严禁由地面中性点直接接地的变压器或发电机直接向井下供电。
(3)矿井电网短路容量，老矿井一般限制为50mVA；新建矿井不再作此限制(一般为100mVA 或200mVA)。
(4)矿井高压电网，必须限制单相接地电容电流，使之不超过20A。
(三)保护接地电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架，铠装电缆的钢带(或钢丝)、铅皮或屏蔽护套等必须有保护接地。
煤矿井下安全用电知识一、井下供电的重要性和特殊性实行煤矿井下安全可靠地供电是关系到设备安全运行，生产任务顺利完成，矿井安全和职工人身安全的一项十分重要的工作。
因此，坚持做好井下供电工作，达到安全用电的目的，是衡量矿井总体质量和安全生产水平的主要指标之一。
由井下电气故障直接引发的不安全事故，其类型主要有：１、电火引燃的矿井火灾。
２、电火或高温引发的煤尘瓦斯燃烧和爆炸灾害。
３、电孤或高温烧坏设备。
４、人身触电。
５、电气故障使设备不能运行。
井下供电与地面供电相比，其特殊性表现为：１、井下环境恶劣、条件复杂。
供电线路和设备敷设、安装、运行在狭窄、阴暗、潮湿、高温的井巷中或条件复杂多变的采掘工作面中，经常受到水淋、水淹、岩石冒落、煤壁坍塌、异物挤压、行车碰撞等危险因素的威胁和伤害，而引发电气事故。
由于处在有瓦斯、煤尘燃爆危险的环境中，如遇电火就可引发火灾或爆炸事故。
矿井空气潮湿、污脏、高温、流通性较差，对电气设备安全运行不利。
２、设备线路布置分散，分布面广，不便管理和控制。
３、采掘设备及线路移动频繁，条件多变，不利于安全运行。
４、采掘线路均采用电缆，排列集中，悬挂困难，故障查找不易。
５、井下电气设备多采用隔爆型。
其突出特点是笨重、搬运困难、开闭不便、直观性差、维修复杂。
总之，井下供电的环境是恶劣的，条件是复杂多变的，设备是特别的，运行是困难的，我们必须正视这些情况，进而采取对策和措施，才能实现井下供电安全运行。
二、井下供电有关规定和要求１、井下供电的有关规定《煤矿安全规程（xx年版）》第九章电气对井下供电、用电、管理作了具体规定（第417-470条）。
现综合供电方面的要求如下：①电力负荷分级根据用户对供电可靠性的要求，用电负荷一般分为三级。
Ａ、一级负荷凡突然停电后可能会造成人身伤亡或设备严重损坏，长期不能生产或给国民经济带来重大损失的用户，为一级负荷。
如煤矿的中央变电所、通风机、井下主排水泵、竖井载人提升机和瓦斯抽放机及矿井医院等。
第一章电工基础知识1.电路是电流流经的通路,是由某些电工设备或元件按一定的方式连接起来的;电路包括电源、负载、和中间环节三个组成部分;电源就是输出电能,像电池等;负载就是将电能转换为其他能的设备,像灯泡、电动机、电热器等;中间环节就是连接电源和负载,传输、变压和配电的电气设备,像变压器、导线、开关等;2.电路的基本物理量包括电流、电压、导体容易导电的物体叫导体、电荷很难流过的物体叫绝缘体、介于导体与绝缘体之间的物资叫半导体、欧姆定律举例：一根电线,电阻值为Ω,流过20A电流,求电线两端的电压;U=IR=20×=6V,反过来I=U/R3.在日常生活和工业生产中,所使用的电大多数都是交流电;直流电电流的大小和方向都不随时间变化;如果电流的大小和方向都随时间变化,就叫做交流电;发电厂不发直流电,咱们所使用的直流电一般都是通过整流变的三相负载的连接方式有星形连接和三角形连接;画图介绍接线方法结合实际讲解连接片并解释线电压和相电压U线=3U相4.井下电工最常所使用的仪表有接地电阻测试仪、万用表、兆欧表瓦斯浓度在1%以下方准使用;接地电阻测试仪使用时将E接到接地体上, P 、C 连接到探针上,相距20米,尽量按直线布置;使用万用表测量电阻、电压、接通等;测电压要注意档位,否则易烧坏,尽量不测电流;兆欧表又叫摇表,是用来测量电线、电缆和变、配、用电设备绝缘电阻的仪表,井下经常使用的有500V、1000V、2500V、5000V等,使用时应注意选择合适的电压等级,摇完注意放电;E接地,G接保护环,L接被测件;保护环避免绝缘物的表面漏电流影响测量结果;摇测速度120r/min第二章矿井供电系统1.矿井用户和用电设备按其重要性不同分为一级负荷、二级负荷和三级负荷;一级负荷即为保安负荷;凡因供电突然中断,可能造成人员伤亡或使重要设备损坏并在较短的时间内难以修复,给企业造成很大的经济损失的用户和用电设备,称为一级负荷;如主要通风机、副井提升设备、主排水设备等;造成大量减产或较大经济损失的称为二级负荷,如采区变电所、主井提升设备、空压机等;凡突然停电对煤矿生产没有直接影响的用电设备和用户划为三级负荷;2.矿井供电系统;画图说明矿区的整个供电系统,体现出双回路、35KV,10KV,6KV,380V,660V,127V,36V3.煤矿安全规程规定采掘工作面的供电需满足三专两闭的要求,三专即专用变压器、专用开关、专用线路,两闭即瓦斯电闭锁、风电闭锁;第三章矿用电缆1.矿井用电缆在井下由于受到井下环境的影响容易受到碰撞、挤砸,是矿井供电系统中的最薄弱环节,为了确保采区供电系统的安全运行,就必须对电缆进行正确的选择、安装和使用管理,对矿井的供电安全尤为重要;2.井下常用电缆分为铠装电缆、塑料电缆、和矿用橡套软电缆;铠装电缆分为铝芯和铜芯两种,塑料电缆其芯线和外护套都是用塑料制成的,有有铠装的和没有铠装的两种;塑料电缆具有重量轻、护套耐腐蚀、绝缘性能好、敷设的水平差不受限制等优点,所以在条件适合时应优先采用;矿用橡套电缆在井下使用最多的,具有柔软性好,便于弯曲,运输和敷设方便的特点;又分为可延燃橡套电缆、不延燃橡套电缆和屏蔽电缆三种;20010试件,水平燃烧20S,1分钟内熄灭为不延燃电缆也叫阻燃电缆屏蔽电缆在每根主芯线的绝缘护套外包有由导电橡胶或导电金属网制成的屏蔽层举例说明接线工艺;3.电缆截面的选择：⑴电缆主芯线的选择,电缆正常运行时,其实际温升应不超过绝缘所允许的最高温升,否则电缆绝缘老化加快,降低电缆的使用寿命;为满足这一原则,电缆的实际长时负荷电流应小于或等于电缆的长时允许负荷电流;电缆长时允许负荷表：单台设备可以按照其额定电流选取,简要介绍经验取用额定电流法;多台设备的干线电缆电流确定：I g=P1000/3V e cosφ,P=K X∑Pe按电缆线路工作时的允许电压损失进行选择;单台设备最末端的端电压不得低于额定电压的95%,多台设备最大一台电动机启动时不得低于30%,否则,将因电压过低而影响其他设备的正常运转;4.电缆的连接,严禁出现“鸡爪子,羊尾巴,明接头”;电缆的敷设,在300以上的井巷中应使用夹子、卡箍或其他夹持装置进行敷设;水平或倾斜井巷敷设电缆受到外力时能自由坠落,高度超过矿车,避免矿车掉道时挤压电缆;过巷道或皮带机要采取特殊措施,避免电缆坠落时落在轨道或皮带机上;悬挂的间距水平巷道3m,井筒内不得超过6m;电缆尽量不与风水管路一起悬挂,受条件限制时,要悬挂在管路上方以上的地方,高低压电缆悬挂间距大于;井筒中的电缆不得有接头,必须设接头时,应将接头设在水平巷道内,或放在托架上;电缆过墙应使用套管保护,并用黄泥封堵;第四章井下电气保护1.提起井下电气保护,我们首先想到的应该是“三大保护”漏电保护、过流保护、接地保护;2.对于井下电气保护装置的要求：有选择性上级比下级滞后快速性、灵敏性、动作可靠性;3.过电流整定Iz≤Ie4.漏电保护的故障处理方法5.在井下变压器中性点不接地供电系统中,用导体把电气设备中所有正常不带电金属外壳、构架与埋在地下的接地极连接起来,称为保护接地;井下保护接地网包括主接地极,5mm,观察绳、局部接地极,3mm,钢管35 mm,钻孔、接地母线裸50mm2、连接地线裸25mm2、辅助接地母线10mm2、接地导线和连接导线第五章矿用电气设备1.煤矿井下使用的电气设备分为矿用一般性电气设备KY和矿用防爆型电气设备Ex;2.检修和搬迁井下电气设备包括电缆和电线前,必须切断电源,并用与电源电压相适应的验电笔检验;检验无电后,必须检查瓦斯,在其巷道风流中瓦斯浓度在1%以下时,方可进行导体对地放电;控制设备内部安有放电装置的不受此限;所有开关把手在切断电源时都必须闭锁,并悬挂“有人工作,不准送电”的标识牌,只有执行这项工作的人员才有权取下此标识牌送电;若遇特殊情况,必须带电搬迁设备时,应制定安全措施,报矿总工程师批准;操作井下电气设备必须严格遵守下列规定：非专职或值班电气人员,不得擅自操作电气设备;操作高压电气设备主回路时,操作人员必须戴绝缘手套,并须穿电工绝缘靴或站在绝缘台上;手持式电气设备的操作手柄和工作中必须接触的部分,一定要有良好的绝缘;3.隔爆型电气设备具有一个坚固的隔爆外壳,这种外壳除了可将其内部的火花、电弧与隔爆外壳环境中的混合爆炸物隔开以外,还有一定的机械强度;隔爆原理就是隔爆性和耐爆性;一台已经失去了防爆性能的防爆型电气设备,若其内部发生爆炸,就会因为外壳的损坏而直接引起壳外的爆炸混合物质的爆炸,或者是内部发生爆炸的生成物通过各部分或局部间隙仍然点燃壳外的爆炸性气体的爆炸,这将是十分危险的甚至是及其致命的;因此,已经失爆的任何防爆型电气设备都必须禁止使用,并不得在井下长时存放;4.由本质安全型电路组成的电气设备称为本质安全型电气设备;其原理为：根据安全火花原理,通过合理选择电路中的电气参数,使系统在正常或故障状态下,产生的电火花能量相当小,不能点燃爆炸混合物的爆炸;显然这种电路是一种非常安全的电路,也就是说电路本身就具有防爆性能;本质安全型顾名思义从本质上就是安全的;。
煤矿安全供电知识1、《煤矿安全规程》规定哪些人下井必须便携便携式甲烷检测报警仪或便携式光学甲烷检测仪？答：矿长、矿技术负责人、爆破工、采掘区队长、通风区队长、工程技术人员、班长、流动电钳工下井时，必须携带便携式甲烷检测仪。
瓦斯检查工必须携带便携式光学甲烷检测仪。
安全监测工必须携带便携式甲烷检测报警仪或便携式光学甲烷检测仪。
2、什么是煤（岩）与瓦斯突出？答：煤（岩）与瓦斯突出：在地应力和瓦斯的共同作用下，破碎的煤、岩和瓦斯由煤体岩体内突然向采掘空间抛出的异常的动力现象。
3、入井人员要做到什么？答：入井人员必须戴安全帽、随身携带自救器和矿灯，严禁携带烟草和点火物品，严禁穿化纤衣服，入井前严禁喝酒。
4、职工在作业时有哪三大权力？答：职工有权制止违章作业，拒绝违章指挥；当工作地点出现险情时，有权立即停止作业，撤到安全地点；当险情没有得到处理不能保证人身安全时，有权拒绝作业。
5、对事故处理要做到哪“四不放过”？答：事故原因不查清不放过，事故责任者得不到处理不放过，整改措施不落实不放过，教训不吸取不放过。
6、什么是局部瓦斯积聚？采煤工作面哪些地点容易出现瓦斯积聚？答：在巷道顶部空间、盲巷、独头巷道以及风流达不到的其他地点，出现瓦斯浓度在2%以上，体积在0.5M3以上的现象。
有工作面上隅角、采空区附近、顶板冒落空洞内和采煤机附近。
7、矿井采取的综合防尘措施主要有哪些？答：（1）建立完善的防尘洒水管路系统；（2）进行煤层注水；（3）喷雾洒水（4）风流净化；（5）放炮用水炮泥；（6）冲洗巷帮；（7）湿式打眼；（8）采空区灌水；（9）隔爆水棚；（10）刷白巷道；（11）个人防护。
8、煤矿安全检查员有哪些权利？应履行哪些义务？答：权力：1）实地检查权。
2）询问权。
3）查阅资料权。
4）处置权。
5）上告权。
义务：1）开展安全检查活动时出示证件，向被检查者证实自己的身份。
2）遵守有关法律、法规的规定，秉公执法，不循私情。
3）不得向他人泄漏案情及企业有关保密资料。

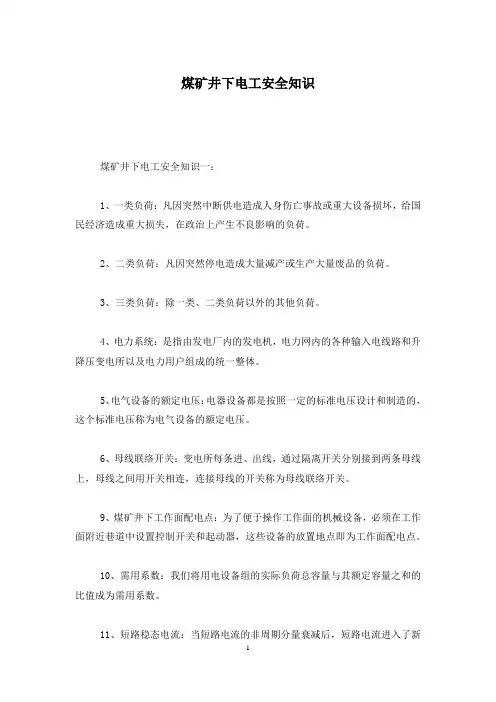

煤矿井下电工安全知识煤矿井下电工安全知识一：1、一类负荷：凡因突然中断供电造成人身伤亡事故或重大设备损坏，给国民经济造成重大损失，在政治上产生不良影响的负荷。
2、二类负荷：凡因突然停电造成大量减产或生产大量废品的负荷。
3、三类负荷：除一类、二类负荷以外的其他负荷。
4、电力系统：是指由发电厂内的发电机，电力网内的各种输入电线路和升降压变电所以及电力用户组成的统一整体。
5、电气设备的额定电压：电器设备都是按照一定的标准电压设计和制造的，这个标准电压称为电气设备的额定电压。
6、母线联络开关：变电所每条进、出线，通过隔离开关分别接到两条母线上，母线之间用开关相连，连接母线的开关称为母线联络开关。
9、煤矿井下工作面配电点：为了便于操作工作面的机械设备，必须在工作面附近巷道中设置控制开关和起动器，这些设备的放置地点即为工作面配电点。
10、需用系数：我们将用电设备组的实际负荷总容量与其额定容量之和的比值成为需用系数。
11、短路稳态电流：当短路电流的非周期分量衰减后，短路电流进入了新的稳定的状态，这时的短路电流称为短路稳态电流。
12、短路电流冲击值：在暂态过程中，短路电流的最大可能的瞬时值。
13、弧光放电：由于高速运动的自由电子与触头间的中性质点不断的碰撞游离，使触头间带电质点大量增加，结果使绝缘介质变成了导体形成弧光放电。
14、经济截面：线路年运行费用最小时的导线截面。
15、年最大负荷利用小时数：就是线路全年的输送电量都按照最大负荷输送时所需要的时间。
16、继电保护装置：线路发生故障或不正常运行状态时，能作用于断路器跳闸和发出信号的一种自动装置。
17、变电所的二次回路：变电所中的测量仪表、监察装置、控制及信号装置、继电保护装置、自动装置、远动装置等所组成的电路，成为二次回路。
18、接地系统：由若干个接地体在地中相互连接而成的总体，称为接地网或接地系统。
19、工作接地：为了保证电力系统中电气设备在任何情况下，都能安全、可靠地运行。

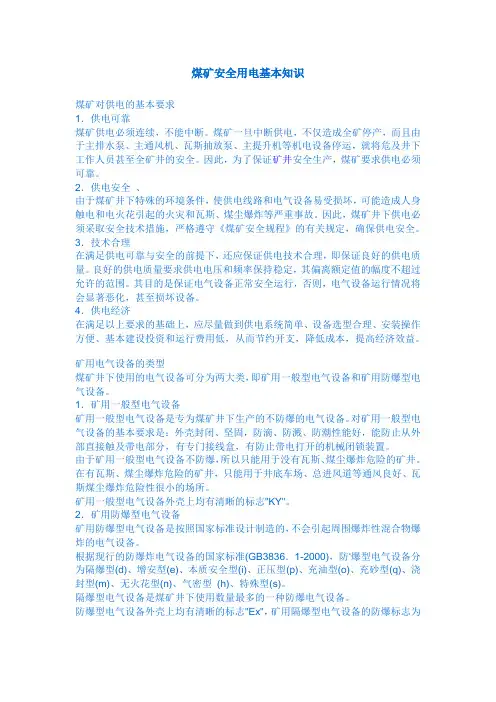

煤矿安全用电基本知识煤矿对供电的基本要求1．供电可靠煤矿供电必须连续，不能中断。
煤矿一旦中断供电，不仅造成全矿停产，而且由于主排水泵、主通风机、瓦斯抽放泵、主提升机等机电设备停运，就将危及井下工作人员甚至全矿井的安全。
因此，为了保证矿井安全生产，煤矿要求供电必须可靠。
2．供电安全、由于煤矿井下特殊的环境条件，使供电线路和电气设备易受损坏，可能造成人身触电和电火花引起的火灾和瓦斯、煤尘爆炸等严重事故。
因此，煤矿井下供电必须采取安全技术措施，严格遵守《煤矿安全规程》的有关规定，确保供电安全。
3．技术合理在满足供电可靠与安全的前提下，还应保证供电技术合理，即保证良好的供电质量。
良好的供电质量要求供电电压和频率保持稳定，其偏离额定值的幅度不超过允许的范围。
其目的是保证电气设备正常安全运行，否则，电气设备运行情况将会显著恶化，甚至损坏设备。
4．供电经济在满足以上要求的基础上，应尽量做到供电系统简单、设备选型合理、安装操作方便、基本建设投资和运行费用低，从而节约开支，降低成本，提高经济效益。
矿用电气设备的类型煤矿井下使用的电气设备可分为两大类，即矿用一般型电气设备和矿用防爆型电气设备。
1．矿用一般型电气设备矿用一般型电气设备是专为煤矿井下生产的不防爆的电气设备。
对矿用一般型电气设备的基本要求是：外壳封闭、坚固，防滴、防溅、防潮性能好，能防止从外部直接触及带电部分，有专门接线盒，有防止带电打开的机械闭锁装置。
由于矿用一般型电气设备不防爆，所以只能用于没有瓦斯、煤尘爆炸危险的矿井。
在有瓦斯、煤尘爆炸危险的矿井，只能用于井底车场、总进风道等通风良好、瓦斯煤尘爆炸危险性很小的场所。
矿用一般型电气设备外壳上均有清晰的标志"KY"。
2．矿用防爆型电气设备矿用防爆型电气设备是按照国家标准设计制造的，不会引起周围爆炸性混合物爆炸的电气设备。
根据现行的防爆炸电气设备的国家标准(GB3836．1-2000)，防‘爆型电气设备分为隔爆型(d)、增安型(e)、本质安全型(i)、正压型(p)、充油型(o)、充砂型(q)、浇封型(m)、无火花型(n)、气密型(h)、特殊型(s)。

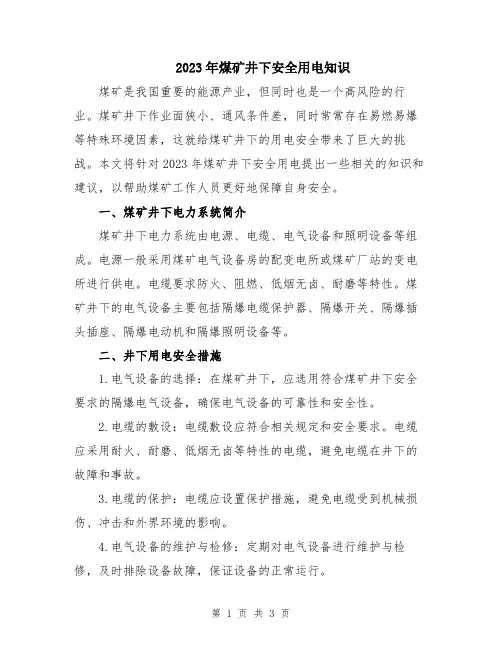

2023年煤矿井下安全用电知识煤矿是我国重要的能源产业，但同时也是一个高风险的行业。
煤矿井下作业面狭小、通风条件差，同时常常存在易燃易爆等特殊环境因素，这就给煤矿井下的用电安全带来了巨大的挑战。
本文将针对2023年煤矿井下安全用电提出一些相关的知识和建议，以帮助煤矿工作人员更好地保障自身安全。
一、煤矿井下电力系统简介煤矿井下电力系统由电源、电缆、电气设备和照明设备等组成。
电源一般采用煤矿电气设备房的配变电所或煤矿厂站的变电所进行供电。
电缆要求防火、阻燃、低烟无卤、耐磨等特性。
煤矿井下的电气设备主要包括隔爆电缆保护器、隔爆开关、隔爆插头插座、隔爆电动机和隔爆照明设备等。
二、井下用电安全措施1.电气设备的选择：在煤矿井下，应选用符合煤矿井下安全要求的隔爆电气设备，确保电气设备的可靠性和安全性。
2.电缆的敷设：电缆敷设应符合相关规定和安全要求。
电缆应采用耐火、耐磨、低烟无卤等特性的电缆，避免电缆在井下的故障和事故。
3.电缆的保护：电缆应设置保护措施，避免电缆受到机械损伤、冲击和外界环境的影响。
4.电气设备的维护与检修：定期对电气设备进行维护与检修，及时排除设备故障，保证设备的正常运行。
5.用电操作人员的安全培训：用电操作人员应接受专业的用电安全知识培训，提高用电操作人员的安全意识和技能。
6.电气设备的隔爆防护：井下电气设备应采取隔爆防护措施，如限制电气设备的表面温度、采用泄压隔爆装置、设置隔爆屏障等。
7.照明设备的安全性：煤矿井下的照明设备应选用防爆型的照明设备，确保井下作业面的照明条件，并避免照明设备引发的电火灾。
8.电源的稳定性：确保电源的稳定供电，避免电压波动等问题，以保证井下电气设备的正常运行。
三、井下用电安全的一些注意事项1.不得私拉乱接电缆：严禁在井下利用非正规或非安全的方法私拉乱接电缆，以免引发电火灾和安全事故。
2.隔离电源后方可施工：施工时必须事先对电源进行隔离，并进行必要的安全措施，确保施工过程中的电气安全。

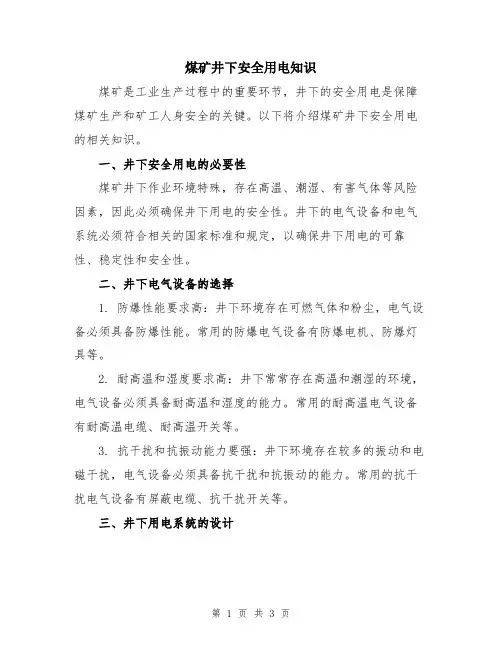

煤矿井下安全用电知识煤矿是工业生产过程中的重要环节，井下的安全用电是保障煤矿生产和矿工人身安全的关键。
以下将介绍煤矿井下安全用电的相关知识。
一、井下安全用电的必要性煤矿井下作业环境特殊，存在高温、潮湿、有害气体等风险因素，因此必须确保井下用电的安全性。
井下的电气设备和电气系统必须符合相关的国家标准和规定，以确保井下用电的可靠性、稳定性和安全性。
二、井下电气设备的选择1. 防爆性能要求高：井下环境存在可燃气体和粉尘，电气设备必须具备防爆性能。
常用的防爆电气设备有防爆电机、防爆灯具等。
2. 耐高温和湿度要求高：井下常常存在高温和潮湿的环境，电气设备必须具备耐高温和湿度的能力。
常用的耐高温电气设备有耐高温电缆、耐高温开关等。
3. 抗干扰和抗振动能力要强：井下环境存在较多的振动和电磁干扰，电气设备必须具备抗干扰和抗振动的能力。
常用的抗干扰电气设备有屏蔽电缆、抗干扰开关等。
三、井下用电系统的设计1. 供电系统设计：井下供电系统应采用可靠的供电方式，常见的有直流供电和交流供电。
供电系统的设计要合理，能够满足井下设备的需求，并且具备备用电源和故障检测等功能。
2. 线路布线设计：井下电缆的布线要符合相关标准和规定，不得有过高的电流密度和过高的电压降，以免造成线路过热和设备故障。
3. 接地系统设计：井下的接地系统必须符合相关标准和规定，能够保证井下设备的可靠接地，防止电气设备的外露部分带电，确保安全。
四、井下用电的操作与维护1. 禁止私拉乱接：井下用电的操作必须严格按照规定进行，禁止私拉乱接电线和电缆，禁止随意更改电气设备的接线和参数。
2. 定期巡视和检修：井下电气设备需要定期巡视和检修，发现问题要及时处理。
电缆的绝缘检测、开关的动作试验等都属于常规的维护工作，不容忽视。
3. 防止电气设备过载：在使用井下电气设备时，要注意不要过载使用，以免造成设备过热、短路等问题，引发事故。
4. 安全用电的培训和教育：对矿工进行安全用电的培训和教育非常重要，他们应该具备基本的电气安全知识，知道如何正确操作和维护井下电气设备。
煤矿井下安全用电知识煤矿是一种特殊的工业场所，井下的工作环境复杂且危险。
为了确保煤矿井下的安全用电，工作人员必须具备一定的电气知识和操作技能。
本文将介绍煤矿井下安全用电的相关知识。
一、井下电气设备的选择与安装井下电气设备的选择和安装非常重要，必须遵循相应的标准和规范。
以下是几点需要注意的事项：1.使用符合国家标准的电气设备，确保其性能和安全指标符合要求。
2.电气设备的安装位置应合理，远离易燃易爆物品，避免出现漏电和短路等危险情况。
3.使用耐用、可靠的电缆和线路进行连接，确保电压和电流的稳定传输。
4.安装完毕后，要进行必要的验收和试运行，确保设备的正常运转。
二、防止电气事故的发生电气事故是煤矿井下的一大安全隐患，必须采取一系列的措施来防止事故的发生：1.定期检查和维护电气设备，包括电机、配电盘、电缆等，发现问题及时修理和更换。
2.保持电气设备的清洁和干燥，避免积水和湿气对设备的腐蚀和短路。
3.严格执行电气设备的使用规程和操作规程，禁止未经许可的改动和操作。
4.加强对电气设备操作人员的培训，提高他们的电气安全意识和操作技能。
三、防止电气火灾的发生电气火灾是煤矿井下常见的火灾形式之一，必须采取措施防止其发生：1.严格执行煤矿的防火规程，禁止在易燃易爆区域使用电气设备。
2.定期对电气设备进行防火检查和防火处理，确保其不会成为火源。
3.禁止在电气设备周围堆放易燃物品，保持设备的周围环境清洁和整洁，防止积尘和积水。
4.进行定期的消防演练，提高员工的消防意识和应急处理能力。
四、井下用电操作规范井下用电操作规范包括以下几个方面的内容：1.使用合格的电气设备操作人员，确保他们具备相关的电气安全知识和操作技能。
2.禁止未经许可的电气设备改动和操作，避免不必要的安全隐患。
3.定期对电缆和线路进行检查，发现问题及时修理和更换。
4.在井下使用电气设备时，要依次开关，先开后关，确保电气设备正常运行。
5.及时清理和维护电气设备周围的环境，防止积尘和动物咬嚼导致的安全事故。
煤矿井下安全供电（一）直流电直流电：电流的方向保持不变的称为直流电。
如矿灯、蓄电池电机车、架线电机车等均用直流电。
（二）交流电交流电：电流流动方向和大小来回作周期性变化的电流叫做交流电。
通常所指的交流电是指正弦交流电。
交流电分为单相交流电和三相交流电。
1、如果用电设备中只流过一个正弦交流电流，这种交流电就叫做单相交流电。
例如：电灯、电铃等用的都是单相交流电。
2、如果用电设备中流过三个正弦交流电流，并且这三个正弦交流电流的最大值是相等的，仅是经过零值的时间互相相差120(用几何角度来表示时间)，这样的交流电就叫做三相交流电。
例如：电煤钻、刮板输送机等用的就是三相交流电。
二、煤矿电力用户的分类煤矿电力用户可分为三类：1、一类用户：凡因突然停电造成人身伤亡事故或重要设备损坏，给企业造成重大经济损失者，均是一类用户。
如煤矿主通风机、井下主排水泵、副井提升机等，这类用户采用来自不同电源母线的两个回路进行供电，无论是电力网在正常或事故时，均应保证对它的供电。
2、二类用户：凡因突然停电造成较大减产和较大经济损失者。
例如，煤矿集中提煤设备、地面空气压缩机、采区变电所等，对这类用户一般采用双回路供电或环形线路供电。
3、三类用户：这类用户突然停电时对生产没有直接影响。
例如，煤矿井口机修厂及公用事业用电设备等。
三、矿井供电电压等级按照规定，矿井供电系统选用的电压等级有：1、35kV―矿井地面变电所变电电压。
2、10kV或6kV―井下高压配点电压和高压电动机的额定电压。
3、3kV或1140V―综合机械化采煤工作面电气设备的额定电压。
4、660V―井下低压电网的配电电压。
5、380V―地面和小型矿井井下低压电网的配电电压。
6、220V―地面和井下新鲜风流大巷的照明电压。
7、127V―照明、手持式电气设备、电话、信号装置的最高额定电压。
8、36V―井下设备控制回路的电压。
9、直流250V、550V―直流架线电机车常用额定电压。
2024年煤矿井下安全用电知识井下煤矿是煤炭资源开采的重要场所，也是一个高风险的工作环境。
井下安全用电是保障矿工人员安全的重要保障措施之一。
随着科技的发展，煤矿井下安全用电的技术也在不断更新，下面将介绍一些2024年煤矿井下安全用电的知识。
一、煤矿井下安全用电的意义和要求煤矿井下安全用电的意义在于保障矿工人员的生命安全和工作环境的安全稳定。
煤矿井下的工作环境复杂，包括高温、高湿、有毒有害气体等，而电力设备的安全和稳定对于井下工作的顺利进行至关重要。
煤矿井下安全用电的要求主要包括以下几个方面：1.电力设备应具备防爆性能：煤矿井下存在可燃气体，电力设备需具备防爆性能以防止火灾和爆炸事故发生。
2.电气设备应具有防水性能：井下工作环境湿度高，电气设备需具备防水性能，以保证设备的正常运行。
3.电气设备应具备抗干扰能力：煤矿井下存在大量的电磁干扰源，电气设备需具备抗干扰能力，以保证设备的正常工作。
4.电力设备要具备自动监控和故障保护功能：井下安全用电需要实行自动化运行和故障智能保护，以及时发现各类隐患和故障，并及时采取措施进行处理，确保矿工的安全。
5.电力设备应具备远程监控和远程控制功能：为了保障矿工的安全和工作的高效进行，电力设备应配备远程监控和远程控制功能，便于实时监测和控制设备的状态和运行情况。
二、煤矿井下安全用电的设备在2024年，煤矿井下的安全用电设备已经有了很大的改进和发展。
以下是一些井下安全用电的设备：1.防爆变压器：防爆变压器是煤矿井下电力供应的重要设备。
它具有防爆、防水等特性，可以在井下工作环境中稳定供电。
并且还能通过自动监控和故障保护系统进行远程监控和管理。
2.防水电缆：防水电缆是井下安全用电的关键部件，它具备了防水、抗干扰等性能。
防水电缆广泛应用于井下电气设备的连接，可保证电力供应的安全和稳定。
3.智能故障保护装置：智能故障保护装置是煤矿井下电力设备的重要组成部分。
它能够通过远程监控的方式，实时监测设备的运行状态，及时发现故障并采取措施进行保护和修复。
煤矿井下安全用电知识范本煤矿井下是一个相对封闭、高温、潮湿和灰尘多的环境，因此井下用电的安全问题就显得尤为重要。
在井下用电中，需要严格遵守相关规定和安全措施，以确保矿工的生命安全和生产的顺利进行。
以下是关于煤矿井下安全用电的知识范本。
一、用电设备的选择和安装1. 选择符合标准的低温、防爆、防潮、防尘的电器设备。
在选择电器设备时要关注其防火、防爆和耐高温等性能指标。
2. 在井下安装电器设备时应遵循规范要求，确保设备的稳定性和安全性。
电缆、插座和配电箱等设备的铺设和固定要合理、牢固。
二、电气线路的维护和检修1. 定期对电气线路进行巡检和维护，确保线路的正常运行。
对于损坏、老化或存在安全隐患的电缆、接线端子等设备要及时更换或修复。
2. 中低压电气设备的巡检和检修应由专业技术人员进行，确保电气设备的安全性能。
三、操作人员的用电安全培训和管理1. 井下所有用电操作人员必须接受相关的用电安全培训，掌握用电的基本知识和安全操作规程，并且持有合格的证书。
2. 对于用电操作人员的管理，要确保其严格按照规程操作，不得擅自更改电线路或插拔电器设备。
四、防止电气火灾的预防措施1. 严禁在电气设备附近存放易燃物品，保持周围环境的清洁和干燥。
定期清理设备周围的灰尘和杂物，防止其积聚导致火灾。
2. 定期检查电气设备的绝缘状况，防止因设备绝缘损坏而导致火灾。
如发现设备绝缘有问题，应立即停止使用并进行维修或更换。
五、防止电击事故的措施1. 严禁在湿润的地方进行裸露导线的铺设，避免触电事故的发生。
使用绝缘导线和绝缘工具进行电气设备的接线和操作。
2. 使用电器设备前，要先切断电源并确认设备的绝缘状况符合要求，确保用电的安全性。
六、用电操作时的注意事项1. 不得擅自更改电器设备的额定电流和功率，严禁超负荷使用电器设备。
2. 严禁拔插电器设备时使用力过大，以免损坏设备或导致电击事故的发生。
正确使用插座和插头，确保插拔连接紧密。
七、用电事故的急救措施1. 发生电气事故时，应立即切断电源，并迅速采取措施将受伤人员送离电源区域。
煤矿井下安全用电知识煤矿井下是一个高风险环境，安全用电是确保矿工生命安全和生产顺利进行的重要措施之一。
下面将介绍煤矿井下安全用电的知识，包括配电系统、电气设备的选择和安装、电气故障的处理等方面。
一、煤矿井下配电系统1.供电方式煤矿井下通常采用三相交流供电方式，一般电压为6.3kV、3.3kV或1.9kV。
供电方式要根据煤矿的具体情况和电气负荷来确定，同时还需考虑安全、可靠和经济等因素。
2.配电设备煤矿井下的配电设备应选择符合国家相关标准和规范的产品，如高压开关设备、变压器、低压开关设备等。
这些设备的选择应考虑到井下环境特殊的腐蚀、潮湿和尘土等因素，确保其能在恶劣条件下正常运行。
3.接地系统煤矿井下的配电系统要有良好的接地系统，以确保人身安全和设备正常工作。
接地系统的设计和施工要符合相关标准和规范，确保接地电阻达到要求。
二、电气设备的选择和安装1.防爆要求煤矿井下是易发生瓦斯和煤尘爆炸的环境，所以电气设备要符合相应的防爆要求。
选择和安装电气设备时，要根据具体工作区域的爆炸危险等级来确定防爆等级，确保设备能够安全地工作。
2.设备布置煤矿井下的电气设备布置要合理，避免设备之间的相互干扰和危险。
设备的安装高度、通道的设置等都要符合相关要求，以方便日常维护和紧急处理故障。
3.电缆敷设煤矿井下的电缆敷设要注意避免与矿车、输送机等设备发生摩擦和冲击，以防止电缆损坏。
同时，在敷设电缆时要注意敷设的路径，避免电缆被破坏或压垮。
三、电气故障的处理1.漏电保护煤矿井下的电气设备要配备漏电保护装置，以防止漏电引发火灾和触电事故。
漏电保护装置应定期检测和维护，确保其正常工作。
2.过电压保护煤矿井下的电气设备要配备过电压保护装置，以避免过电压对设备的损坏。
过电压保护装置应定期检测和维护，确保其可靠性。
3.故障排除煤矿井下的电气故障可能会导致火灾、触电等严重后果，因此在发生故障时应立即采取措施进行排除。
对于一些严重的故障，应及时切断电源，并通知专业人员进行紧急处理。
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal.
煤矿井下安全用电知识正
式版
煤矿井下安全用电知识正式版
下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。
文档可以直接使用，也可根据实际需要修订后使用。
第一节煤矿井下供电及要求
一、井下供电的重要性和特殊性
实行煤矿井下安全可靠地供电是关系到设备安全运行，生产任务顺利完成，矿井安全和职工人身安全的一项十分重要的工作。
因此，坚持做好井下供电工作，达到安全用电的目的，是衡量矿井总体质量和安全生产水平的主要指标之一。
由井下电气故障直接引发的不安全事故，其类型主要有：
１、电火引燃的矿井火灾。
２、电火或高温引发的煤尘瓦斯燃烧
和爆炸灾害。
３、电孤或高温烧坏设备。
４、人身触电。
５、电气故障使设备不能运行。
井下供电与地面供电相比，其特殊性表现为：１、井下环境
恶劣、条件复杂。
供电线路和设备敷设、安装、运行在狭窄、阴暗、潮湿、高温的井巷中或条件复杂多变的采掘工作面中，经常受到水淋、水淹、岩石冒落、煤壁坍塌、异物挤压、行车碰撞等危险因素的威胁和伤害，而引发电气事故。
由于处在有瓦斯、煤尘燃爆危险的环境中，如遇电火就可引发火灾或爆炸事故。
矿井空气潮湿、污脏、高温、流通性较差，对电气
设备安全运行不利。
２、设备线路布置分散，分布面广，不便管理和控制。
３、采掘设备及线路移动频繁，条件多变，不利于安全运行。
４、采掘线路均采用电缆，排列集中，悬挂困难，故障查找不易。
５、井下电气设备多采用隔爆型。
其突出特点是笨重、搬运困难、开闭不便、直观性差、维修复杂。
总之，井下供电的环境是恶劣的，条件是复杂多变的，设备是特别的，运行是困难的，我们必须正视这些情况，进而采取对策和措施，才能实现井下供电安全运行。
二、井下供电有关规定和要求
１、井下供电的有关规定《煤矿安全规程（1992年版）》第九章“电气”对井下供电、用电、管理作了具体规定（第417-470条）。
现综合供电方面的要求如下：①电力负荷分级
根据用户对供电可靠性的要求，用电负荷一般分为三级。
Ａ、一级负荷
凡突然停电后可能会造成人身伤亡或设备严重损坏，长期不能生产或给国民经济带来重大损失的用户，为一级负荷。
如煤矿的中央变电所、通风机、井下主排水泵、竖井载人提升机和瓦斯抽放机及矿井医院等。
这类用户必须具备两个独立电源，以保证不间断供电。
Ｂ、二级负荷凡突然停电后会造成大量产品和原材料报废，产量显著下降，在经济上造成较大损失的用户，为二级负荷。
如井下采区变电所、选煤厂等。
这类用户要设专用供电线路。
Ｃ、三级负荷不属于一、二级负荷的用户为三级负荷，如修配辅助车间、电车库以及与生产无直接关系的设备等。
这类用户可以不设专用供电线路，只采用一回路供电。
对煤矿企业用电负荷进行分级管理，便于合理的进行供电，以确保重要负荷供电的可靠性和安全性。
当供电系统发生故障或检修需限制用电时，限用的次序为先停三级，在停二级，以确保一级负荷用户
的供电。
②入井电源电压
高压不得超过10ＫＶ；低压运动不得超过1140Ｖ；照明、手持设备不得超过127Ｖ，控制电压不得超过36Ｖ。
③供电线路电缆
均应采用矿用型电缆。
固定设备的供电线路应采用铠装电缆；移动设备采用橡套电缆。
电缆均应按规定悬挂和连接。
④电气设备
应根据《煤矿安全规程》规定选用矿用一般型（标志为“ＫＹ”）或矿用防爆型（包括隔爆型，标志ＥＸＤ；增安型ＥＸＥ；本质安全型ＥＸＬ；正压型ＥＸＰ；充油型ＥＸＯ；充砂型ＥＸＯ；特殊
型ＥＸＳ）设备。
⑤井下供电系统必须设有“三大保护”，即过流保护装置、漏电保护装置、保护接电装置。
⑥井下供电的变压器禁止其中性点直接接地。
⑦井下不得带电检修、搬迁电气设备和电缆。
２、井下供电的要求
①可靠性
供电的可靠性是指不间断供电的可靠程度。
煤矿供电一旦中断，不仅会直接影响生产，而且会使安全要害设备停止运转，可能会造成矿井被淹、瓦斯积聚、设备损坏或人身事故，甚至可毁掉矿井。
为
了保证供电的高度可靠性，应采用两条独立的电源线路。
正常时，采用一回路运行，另一回路应带电备用。
②安全性
煤矿井下的水、火、瓦斯、煤尘、顶板等五大自然灾害都可能因电气事故而酿成。
由于井下环境条件差，设备负荷变化大，容易造成漏电、短路及人身触电事故。
因此，必须采取有效的防范措施，严格遵守《煤矿安全规程》中的有关规定及《电业规程》，确保供电的安全性。
③技术合理性
供电技术的合理性对降低煤炭生产成本、保证供电质量（电压稳定、频率整齐、波形正常等指标达到规定）、实现设备
安全运行、减少电气故障和人身触电事故起着重要的作用。
因此，井下供电必须作到技术合理。
④经济性
要求井下供电有好的经济性，就是使系统在运行中耗费少、效率高、成本低。
对于煤矿生产应力求供电系统简单，便于安装和操作，并要合理使用电气设备，使建设投资少，运行费用低。
第二节煤矿井下供电系统及采区电压等级简介
一、我集团公司井下供电概述
井下供电方式分深井供电和浅井供电两种。
通过井筒将高压（10ＫＶ、6ＫＶ、3ＫＶ）电源送入井下中央变电所，再进行
供电分配的称为深井式供电。
通过井筒或钻孔将低压（1140ＫＶ、660ＫＶ、380ＫＶ）电源送入井下中央配电室，再进行供电分配的称为浅井式供电。
我集团公司除在建井初期临时短期采用井筒式浅井供电外，均采用深井式供电。
入井高压均采用6ＫＶ等级。
我集团公司井下供电的特点是“多点入井、分设系统、环行供电”。
此方法具有电量充足、电压稳定、供电灵活可靠的优点。
这种供电方式的形成是借助与我集团公司一个矿井可具有数对在不同地区开凿有与地面相贯通的风井而实现的。
构成的要点是，根据上、下山盘区开采进度和分设入井供电系统的需要，在进风运输大
巷设立若干个中央变电所（习惯成为中央配电室，可命名第一，第二……中央配电室或以地区命名）引入入井高压电源，对设立在上、下山盘区内的若干个采区变电所（或称采区配电室）进行高压供电，在由采区变电所对所属各采、掘、开工作面等低压动力设备进行供电。
在各中央变电所之间还可根据需要设立单缆联络，以构成并联环形供电（备用）。
二、高压供电系统
煤矿井下高压供电系统，包括高压入井电源配电设备，中央变电所及其高压变配电设备、采区变电所及其高压配电设备、高压移动变电站以及上述设备之间的高压供电电缆线路。
图9-1 绘出了我集团公司一矿北头咀井简化了的高压供电系统示例。
三、低压供电系统煤矿井
煤矿井下低压供电系统，是指低压动力配电点及其变配电设备，各用电设备（电动机）及其控制设备、照明设备、信号设备以及它们之间的供电电缆线路。
见图9-2和图9-3。
四、采区供电电压等级
《煤矿安全规程（1992年版）》第425条，对井下各级配电电压和各种电气设备的额定电压等级作了具体规定。
1、高压，不应超过10000Ｖ；（采用的等级有10000Ｖ，6000Ｖ，3000Ｖ）2、低压，不应超过
1140Ｖ；（采用的等级有1140Ｖ；660Ｖ；380Ｖ）超过1140Ｖ时须报煤炭部批准。
3、照明、手持式电气设备的额定电压和电话、信号装置的额定供电电压都不应超过127Ｖ。
报经省煤管局批准，在井底车场、总进风巷，主要进风巷的照明系统的额定电压可采用220Ｖ；
4、远距离控制线路的额定电压不得超过36Ｖ。
——此位置可填写公司或团队名字——。
