第二章电网的电流保护

第2章 电网的电流保护 2.1 单侧电源网络相间短路的电流保护
若 和E S 为Z常S 数，则短路电流将随着 L k 的减小而增大，经计算后可绘
出其变化曲线，如图2.2所示。若Z S 变化，即当系统运行方式变化时，短 路电流都将随着变化。 当系统阻抗最小时，流经被保护元件短路电流最大的运行方式称为最大运 行方式。 图2.2中曲线1表示系统在最大运行方式下短路点沿线路移动 时三相短路电流的变化曲线。 短路时系统阻抗最大，流经被保护元件短路电流最小的运行方式称为最小 运行方式。在最小运行方式下，发生两相短路时通过被保护元件的电流最 小，即最小短路电流为
E S ——系统等效电源的相电势，也可以是母线上的电压；
Z S — 保护安装处到系统等效电源之间的阻抗，即系统阻抗；
Z 1 ——线路单位长度的正序阻抗，单位为；
1.10
L k ——短路点至保护安装处之间的距离。
第2章 电网的电流保护 2.1 单侧电源网络相间短路的电流保护
图2.2 单侧电源辐射形电网电流速断保护工作原理图 1.11
1.2
第2章 电网的电流保护 本章内容
● 2.1 单侧电源网络相间短路的电流保护 ● 2.2 电网相间短路的方向性电流保护 ● 2.3 大电流接地系统的零序电流保护 ● 2.4 小电流接地系统的零序电流保护 ● 思考题与习题
1.3
第2章 电网的电流保护 2.1 单侧电源网络相间短路的电流保护
对于单侧电源网络的相间短路保护主要采用三段式电流保护，即第一 段为无时限电流速断保护，第二段为限时电流速断保护，第三段为定时 限过电流保护。其中第一段、第二段共同构成线路的主保护，第三段作 为后备保护。
1. 工作原理
对于图2.2所示的单侧电源辐射形电网，为切除故障线路，需在每条线路的电源侧装

第一章绪论第一节电力系统继电保护的作用一、电力系统的故障和不正常运行状态1.电力系统的故障：三相短路f (3)、两相短路f (2)、单相短路接地f (1)、两相短路接地f (1,1)、断线、变压器绕组匝间短路、复合故障等。

2. 不正常运行状态：小接地电流系统的单相接地、过负荷、变压器过热、系统振荡、电压升高、频率降低等。

二、发生故障可能引起的后果是：1、故障点通过很大的短路电流和所燃起的电弧，使故障设备烧坏；2、系统中设备，在通过短路电流时所产生的热和电动力使设备缩短使用寿命；3、因电压降低，破坏用户工作的稳定性或影响产品质量；破坏系统并列运行的稳定性，产生振荡，甚至使整个系统瓦解。

事故：指系统的全部或部分的正常运行遭到破坏，以致造成对用户的停止送电、少送电、电能质量变坏到不能容许的程度，甚至毁坏设备等等。

三、电保护装置及其任务1．继电保护装置：就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

2．它的基本任务是：（1）发生故障时，自动、迅速、有选择地将故障元件（设备）从电力系统中切除，使非故障部分继续运行。

（2）对不正常运行状态，为保证选择性，一般要求保护经过一定的延时，并根据运行维护条件（如有无经常值班人员），而动作于发出信号（减负荷或跳闸），且能与自动重合闸相配合。

第二节继电保护的基本原理和保护装置的组成一、继电保护的基本原理继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。

1、利用基本电气参数的区别发生短路后，利用电流、电压、线路测量阻抗等的变化，可以构成如下保护。

（1）过电流保护：反映电流的增大而动作，如图1-1所示，（2）低电压保护：反应于电压的降低而动作。

（3）距离保护（或低阻抗保护）：反应于短路点到保护安装地之间的距离（或测量阻抗的减小）而动作。

2、利用内部故障和外部故障时被保护元件两侧电流相位（或功率方向）的差别。

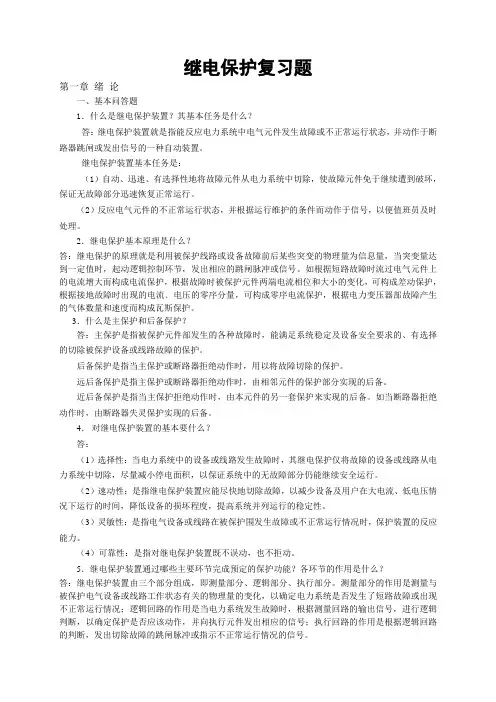

继电保护复习题第一章绪论一、基本问答题1．什么是继电保护装置？其基本任务是什么？答：继电保护装置就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

继电保护装置基本任务是：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证无故障部分迅速恢复正常运行。

（2）反应电气元件的不正常运行状态，并根据运行维护的条件而动作于信号，以便值班员及时处理。

2．继电保护基本原理是什么？答：继电保护的原理就是利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。

如根据短路故障时流过电气元件上的电流增大而构成电流保护，根据故障时被保护元件两端电流相位和大小的变化，可构成差动保护，根据接地故障时出现的电流﹑电压的零序分量，可构成零序电流保护，根据电力变压器部故障产生的气体数量和速度而构成瓦斯保护。

3．什么是主保护和后备保护？答：主保护是指被保护元件部发生的各种故障时，能满足系统稳定及设备安全要求的、有选择的切除被保护设备或线路故障的保护。

后备保护是指当主保护或断路器拒绝动作时，用以将故障切除的保护。

远后备保护是指主保护或断路器拒绝动作时，由相邻元件的保护部分实现的后备。

近后备保护是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备。

如当断路器拒绝动作时，由断路器失灵保护实现的后备。

4．对继电保护装置的基本要什么？答：（1）选择性：当电力系统中的设备或线路发生故障时，其继电保护仅将故障的设备或线路从电力系统中切除，尽量减小停电面积，以保证系统中的无故障部分仍能继续安全运行。

（2）速动性：是指继电保护装置应能尽快地切除故障，以减少设备及用户在大电流、低电压情况下运行的时间，降低设备的损坏程度，提高系统并列运行的稳定性。

（3）灵敏性：是指电气设备或线路在被保护围发生故障或不正常运行情况时，保护装置的反应能力。

级 set K b
（２）外汲电流的影响 限时电流速断保护整定时 分支电路的影响 考虑分支系数
I
set
K rel I set .下一级 K b
３.过电流保护装设方向元件的一般方法 反方向保护的延时小于本线路保护的动作延时，本保护可不用方向元件
0 60 Ｃ相继电器能够动作的条件 分析结论:三相短路和任意两相短路，当 0 90 K 使故障相方向继电器动作的条件为 30 60 ９０°接线方式的优点 缺点 （１）两相短路没有死区

（２）选择继电器的内角在30°和 60° 之间，各种相间短路都能保证动作的方向性 在保护安装地点附近正方向发生三相短路时，方 向保护存在动作的死区
0 90 K

的情况下均能动作，应选择
0 90
在三相对称的情况下，当功率因数为１时，加入继电 器的电流和电压相位相差90°（这只是加入继电器的 电压和电流的一种组合，并无实际意义）
之间才能满足要求
同一相的电流元件与功率元件必须串联，然后再 与其它相并联，一起起动其它元件
2.正方向发生两相短路 （１）短路点位于保护安装地点附近 为使故障相方向继电器在任何 0 90 K 的情况下均能动作，应选择 之间才能满足要求 0 90 （２）短路点远离保护安装地点 120 Ｂ相继电器能够动作的条件 30 Ｃ相继电器能够动作的条件 30 60 正方向发生两相短路 Ｂ相继电器能够动作的条件 30 90
五、方向性电流保护的应用特点 １.电流速断保护可以取消方向元件的情况 速断保护的整定值躲过反方向短路时流过保护的最大短路电流， 保护可以不用方向元件
２.限时电流速断保护整定时分支电路的影响 （１）助增电流的影响 分支系数 故障线路流过的短路电 流 K b 前一级保护所在线路上 流过的短路电流
