Aruba 3000系列无线控制器

ARUBA无线控制器基本配置手册一、连接ARUBA无线控制器1、使用CONSOLE线连接到核心交换机CONSOLE口。

2、开启SecureCRT软件，登录ARUBA无线控制器二、基本参数配置1、初始化配置-设置无线控制器基本参数及访问密码2、初始化配置-保存初始化配置并重启AC3、常用基本配置-恢复出厂配置4、常用基本配置-image升级5、常用基本配置-开启TELNET连接三、AC控制器基本配置1、在浏览器输入初始化配置的IP地址，登录ARUBA无线控制器2、点击Configuration Controller键进入控制器基本配置引导3、设置无线控制器名，管理员密码和时区后，点击Next下一步4、输入ARUBA防火墙及AP接入等LICENSES后点击ADD，添加LICENSES，添加完后点击Next进入下一步5、根据客户需求，设置VLAN及IP地址，并绑定端口6、配置ARUBA无线控制器管理VLAN及默认网关7、确认上连核心交换机的物理接口，并勾选TRUNK MODE8、确认以上配置，点击Finish &Reboot Now应用并重启AC控制器四、配置普通密码认证1、点击Configuration Campus WLAN进入WLAN配置引导界面2、新建AP组及SSID名称，并点击Next下一步3、选择AP转发模式，默认选择TUNNEL模式4、设置射频卡及SSID广播方式，设定对应VLAN5、设置WLAN初始化角色，如需设为密码认证，请选择Internet6、选择shared-key模式，aes加密方式，并设置无线密码7、去除Enable Captive Portal勾选项，关闭PORTAL认证8、设置无线认证用户角色，见意使用默认设置9、完成以上所有配置，并应用所有配置五、配置外部PORTAL认证1、配置白名单netdestination hoko-white-listhost 172.16.20.5exit2、配置认证服务器及密钥aaa authentication-server radius hoko-radiushost 172.16.20.5key ipva07exit3、配置认证服务器组aaa server-group hoko-radius-servergroupauth-server hoko-radiusexit4、配置访问控制根限组ip access-list session open-httpsuser alias hoko-white-list svc-https permituser alias hoko-white-list svc-http permitexitip access-list session hoko-captive-white-listuser alias hoko-white-list any permitexitip access-list session captiveportaluser any svc-http dst-nat 8080user any svc-https dst-nat 8081user any svc-http-proxy1 dst-nat 8088user any svc-http-proxy2 dst-nat 8088user any svc-http-proxy3 dst-nat 8088exitip access-list session v6-allowallipv6 any any any permitexit5、配置PORTAL认证aaa authentication captive-portal hoko-cp-profiledefault-role guestserver-group hoko-radius-servergroupredirect-pause 1no logout-popup-windowslogin-page http://172.16.20.5/portal.do?wlanacname=portalwhite-list hoko-white-listexit6、配置PORTAL认证用户角色权限user-role hoko-guest-logoncaptive-portal hoko-cp-profileaccess-list session global-saclaccess-list session open-httpsaccess-list session hoko-captive-white-listaccess-list ssession logon-controlaccess-list session captiveportalaccess-list session v6-allowallexit7、配置AAA认证角色aaa profile hoko-cap-aaainitial-role hoko-guest-logonexit8、配置用户访问SSIDwlan ssid-profile hoko-cap-ssidessid CTFHOKOexit9、绑定该SSID对应配置文件及工作VLANwlan virtual-ap hoko-cap-vapaaa-profile hoko-cap-aaassid-profile hoko-cap-ssidvlan 64exit10、配置AP对应工作组ap-group hoko-capvirtual-ap hoko-cap vapexit六、添加AP到对应的工作组1、勾选所有要添加到对应工作组的AP2、点击PROVISION键进入AP组设定界面3、在AP GROUP中选择对应添加的AP组4、点击右下角Apply and Reboot,加入AP组并重启AP七、常见问题1、AP无法注册成功，DHCP等配置无任何问题，关闭控制器CPS功能。

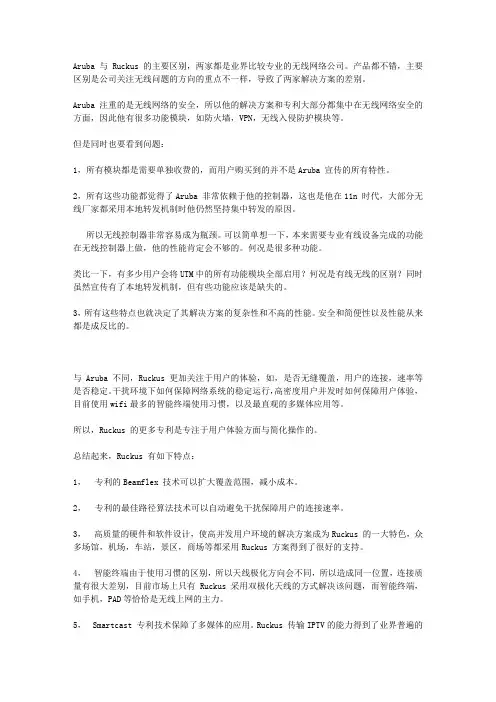

Aruba 与Ruckus 的主要区别，两家都是业界比较专业的无线网络公司。

产品都不错，主要区别是公司关注无线问题的方向的重点不一样，导致了两家解决方案的差别。

Aruba 注重的是无线网络的安全，所以他的解决方案和专利大部分都集中在无线网络安全的方面，因此他有很多功能模块，如防火墙，VPN，无线入侵防护模块等。

但是同时也要看到问题：1，所有模块都是需要单独收费的，而用户购买到的并不是Aruba 宣传的所有特性。

2，所有这些功能都觉得了Aruba 非常依赖于他的控制器，这也是他在11n 时代，大部分无线厂家都采用本地转发机制时他仍然坚持集中转发的原因。

所以无线控制器非常容易成为瓶颈。

可以简单想一下，本来需要专业有线设备完成的功能在无线控制器上做，他的性能肯定会不够的。

何况是很多种功能。

类比一下，有多少用户会将UTM中的所有功能模块全部启用？何况是有线无线的区别？同时虽然宣传有了本地转发机制，但有些功能应该是缺失的。

3，所有这些特点也就决定了其解决方案的复杂性和不高的性能。

安全和简便性以及性能从来都是成反比的。

与Aruba 不同，Ruckus 更加关注于用户的体验，如，是否无缝覆盖，用户的连接，速率等是否稳定。

干扰环境下如何保障网络系统的稳定运行，高密度用户并发时如何保障用户体验，目前使用wifi最多的智能终端使用习惯，以及最直观的多媒体应用等。

所以，Ruckus 的更多专利是专注于用户体验方面与简化操作的。

总结起来，Ruckus 有如下特点：1，专利的Beamflex 技术可以扩大覆盖范围，减小成本。

2，专利的最佳路径算法技术可以自动避免干扰保障用户的连接速率。

3，高质量的硬件和软件设计，使高并发用户环境的解决方案成为Ruckus 的一大特色，众多场馆，机场，车站，景区，商场等都采用Ruckus 方案得到了很好的支持。

4，智能终端由于使用习惯的区别，所以天线极化方向会不同，所以造成同一位置，连接质量有很大差别，目前市场上只有Ruckus 采用双极化天线的方式解决该问题，而智能终端，如手机，PAD等恰恰是无线上网的主力。

Aruba基本配置指导手册Aruba无线网络基本配置一、无线方案设计 (2)1.1.无线网络拓扑图及组网设计........................................................... 错误！未定义书签。

1.1.1工程实施网络拓扑图............................................................ 错误！未定义书签。

1.1.2无线网络设计描述................................................................ 错误！未定义书签。

1.2无线网络设备的部署设计............................................................... 错误！未定义书签。

1.2.1无线控制器的部署................................................................ 错误！未定义书签。

1.2.2无线接入点AP的部署......................................................... 错误！未定义书签。

1.3网络VLAN 和IP地址规划 ........................................................... 错误！未定义书签。

1.3.1无线控制器VLAN 和IP地址规划 .................................... 错误！未定义书签。

1.3.2无线接入点AP的IP地址及VLAN规划 .......................... 错误！未定义书签。

1.3.3无线用户VLAN及IP地址规划 ......................................... 错误！未定义书签。

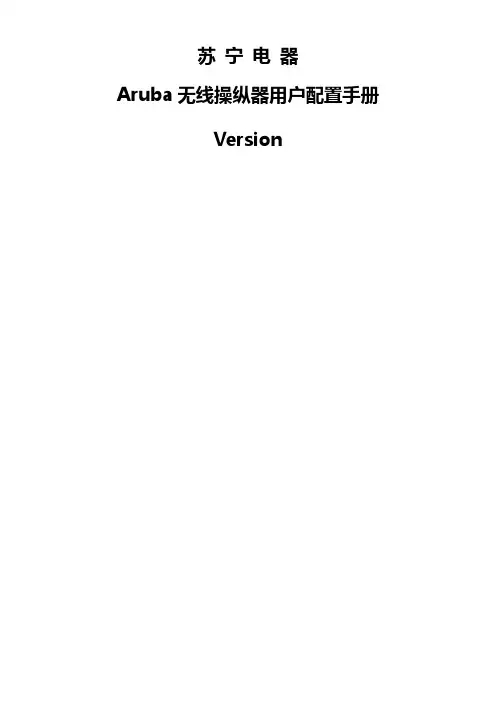

苏宁电器Aruba无线操纵器用户配置手册Version苏宁电器Aruba无线操纵器用户配置手册一、连接Aruba无线操纵器1．将console线RJ45一端连接至无线操纵器的SERIAL端口，另一端连接至电脑COM 口（笔记本没有COM口的能够利用USB-COM线）。

2．打开相应的配置终端软件（能够利用Secure-CRT或利用系统自带的超级终端软件，建议利用Secure-CRT这款第三方终端软件）3．配置终端软件的参数Secure-CRT配置步骤：协议选择Serial，点击“下一步”端口选择好本电脑上利用的COM接口，波特率选择“9600”，数据流操纵选型将前面的勾全数去掉，其它选项维持不变，点击“下一步”点击“完成”即可登录到配置界面。

超级终端配置步骤：点击“开始”>“所有程序”>“附件”>“通信”>“超级终端”在名称一栏自概念输入一个名称，例如：“suning”，点击“确信”在连接时利用选择好相应的COM接口，点击“确信”点击“还原为默许值”，再点击“确信”即可登录到配置界面。

一、配置向导第一次登录操纵器会显现配置向导进行简单的配置开机运行到如以下图所示，即到了配置向导界面配置如下：Enter System name [Aruba200]:此处直接回车即选择[]内的内容，例如此处回车即选择设备名称为：Aruba200，也可自己自概念系统名称Enter VLAN 1 interface IP address [此处直接回车即选择VLAN 1的IP地址为：，一样此处直接回车，后面能够另行更改Enter VLAN 1 interface subnet mask [此处直接回车即选择VLAN 1的IP地址的子网掩码为：IP Default gateway [none]:此处为指定操纵器的网关地址，即路由地址，一样这边不指定，等进入系统后从头配置指定Enter Switch Role, (master|local) [master]:此处为指定操纵器角色，一样默以为master，可直接回车到下一步Enter Country code (ISO-3166), <ctrl-I> for supported list:此处为指定国家代码，中国即输入“CN”You have chosen Country code CN for China (yes|no)?:此处为让您确认是不是为中国，可直接“yes”到下一步Enter Time Zone [PST-8:0]:此处为指按时区，一样咱们指定为“GMT+8:0”Enter Time in UTC [11:44:55]:此处为指按时刻，咱们可依照那时北京时刻进行配置Enter Date (MM/DD/YYYY) [11/22/2020]:此处为配置日期，月/日/年份Enter Password for admin login (up to 32 chars):此处为配置admin登录密码，自概念Re-type Password for admin login:从头确认admin登录密码Enter Password for enable mode (up to 15 chars):指定enable密码Re-type Password for enable mode:从头确认enable密码Do you wish to shutdown all the ports (yes|no)? [no]:此处为询问您是不是想shutdown所有端口，默许配置为“no”，一样选择默许配置直接回车Do you wish to accept the changes (yes|no)此处询问你是不是同意适才的配置，直接“yes”此刻操纵器会从头启动，启动完以后即可进入系统。

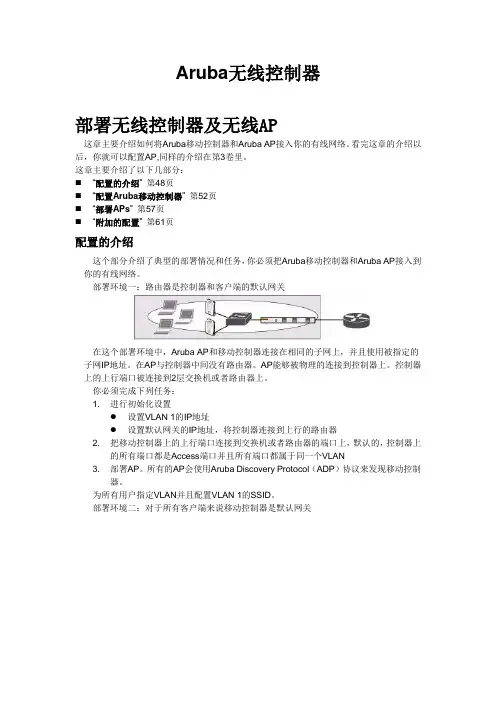

Aruba无线控制器部署无线控制器及无线AP这章主要介绍如何将Aruba移动控制器和Aruba AP接入你的有线网络。

看完这章的介绍以后，你就可以配置AP,同样的介绍在第3卷里。

这章主要介绍了以下几部分：⏹“配置的介绍” 第48页⏹“配置Aruba移动控制器” 第52页⏹“部署APs” 第57页⏹“附加的配置” 第61页配置的介绍这个部分介绍了典型的部署情况和任务，你必须把Aruba移动控制器和Aruba AP接入到你的有线网络。

部署环境一：路由器是控制器和客户端的默认网关在这个部署环境中，Aruba AP和移动控制器连接在相同的子网上，并且使用被指定的子网IP地址。

在AP与控制器中间没有路由器。

AP能够被物理的连接到控制器上。

控制器上的上行端口被连接到2层交换机或者路由器上。

你必须完成下列任务：1. 进行初始化设置●设置VLAN 1的IP地址●设置默认网关的IP地址，将控制器连接到上行的路由器2. 把移动控制器上的上行端口连接到交换机或者路由器的端口上，默认的，控制器上的所有端口都是Access端口并且所有端口都属于同一个VLAN3. 部署AP。

所有的AP会使用Aruba Discovery Protocol（ADP）协议来发现移动控制器。

为所有用户指定VLAN并且配置VLAN 1的SSID。

部署环境二：对于所有客户端来说移动控制器是默认网关在这个部署环境中，Aruba移动控制器和AP在不同的子网中，而且AP在多个子网中。

移动控制器将作为无线网络的一个路由器（移动控制器作为无线客户端的默认网关）。

控制器上的上行端口被连接到2层交换机或路由器上；这是一个属于VLAN 1的Access 端口。

你必须完成下列任务：1. 进行初始化设置●设置VLAN 1的IP地址●设置默认网关的IP地址，将控制器连接到上行的路由器2. 把移动控制器上的接口连接到交换机或者路由器的接口上3. 部署AP。

所有的AP会使用DNS或DHCP来发现移动控制器。

Aruba无线控制器用户初始配置手册(suning)苏宁电器Aruba无线控制器用户配置手册Version 1.3苏宁电器Aruba无线控制器用户配置手册一、连接Aruba无线控制器1．将console线RJ45一端连接至无线控制器的SERIAL端口，另一端连接至电脑COM口（笔记本没有COM口的可以使用USB-COM线）。

2．打开相应的配置终端软件（可以使用Secure-CRT或者使用系统自带的超级终端软件，建议使用Secure-CRT这款第三方终端软件）3．配置终端软件的参数Secure-CRT配置步骤：协议选择Serial，点击“下一步”端口选择好本电脑上使用的COM接口，波特率选择“9600”，数据流控制选型将前面的勾全部去掉，其它选项保持不变，点击“下一步”点击“完成”即可登录到配置界面。

超级终端配置步骤：点击“开始”>“所有程序”>“附件”>“通讯”>“超级终端”在名称一栏自定义输入一个名称，例如：“suning”，点击“确定”在连接时使用选择好相应的COM接口，点击“确定”点击“还原为默认值”，再点击“确定”即可登录到配置界面。

二、配置向导第一次登录控制器会出现配置向导进行简单的配置开机运行到如下图所示，即到了配置向导界面配置如下：Enter System name [Aruba200]:此处直接回车即选择[]内的内容，例如此处回车即选择设备名称为：Aruba200，也可自己自定义系统名称Enter VLAN 1 interface IP address [172.16.0.254]:此处直接回车即选择VLAN 1的IP地址为：172.16.0.254，一般此处直接回车，后面可以另行更改Enter VLAN 1 interface subnet mask [255.255.255.0]:此处直接回车即选择VLAN1的IP地址的子网掩码为：255.255.255.0 Enter IP Default gateway [none]:此处为指定控制器的网关地址，即路由地址，一般这边不指定，等进入系统后重新配置指定Enter Switch Role, (master|local) [master]:此处为指定控制器角色，一般默认为master，可直接回车到下一步Enter Country code (ISO-3166), <ctrl-I> for supported list:此处为指定国家代码，中国即输入“CN”You have chosen Country code CN for China (yes|no)?:此处为让您确认是否为中国，可直接“yes”到下一步Enter Time Zone [PST-8:0]:此处为指定时区，一般我们指定为“GMT+8:0”Enter Time in UTC [11:44:55]:此处为指定时间，我们可根据当时北京时间进行配置Enter Date (MM/DD/YYYY) [11/22/2010]:此处为配置日期，月/日/年份Enter Password for admin login (up to 32 chars):此处为配置admin登录密码，自定义Re-type Password for admin login:重新确认admin登录密码Enter Password for enable mode (up to 15 chars):指定enable密码Re-type Password for enable mode:重新确认enable密码Do you wish to shutdown all the ports (yes|no)? [no]:此处为询问您是否想shutdown所有端口，默认配置为“no”，一般选择默认配置直接回车Do you wish to accept the changes (yes|no)此处询问你是否接受刚才的配置，直接“yes”此时控制器会重新启动，启动完之后便可进入系统。
