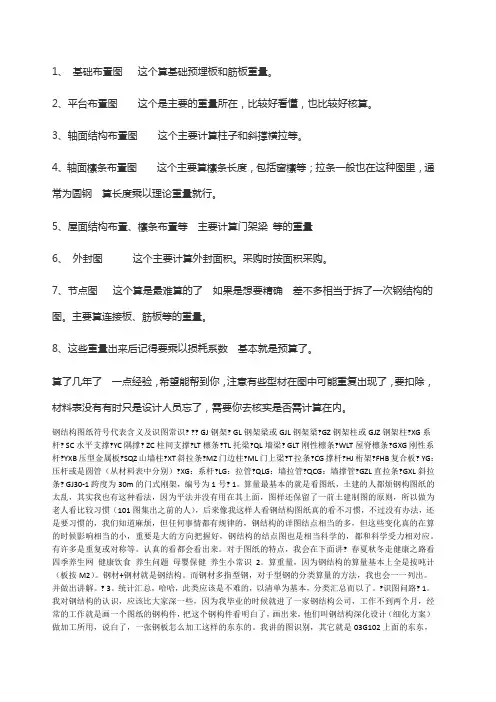

1、基础布置图这个算基础预埋板和筋板重量。

2、平台布置图这个是主要的重量所在，比较好看懂，也比较好核算。

3、轴面结构布置图这个主要计算柱子和斜撑横拉等。

4、轴面檩条布置图这个主要算檩条长度，包括窗檩等；拉条一般也在这种图里，通常为圆钢算长度乘以理论重量就行。

5、屋面结构布置、檩条布置等主要计算门架梁等的重量6、外封图这个主要计算外封面积。

采购时按面积采购。

7、节点图这个算是最难算的了如果是想要精确差不多相当于拆了一次钢结构的图。

主要算连接板、筋板等的重量。

8、这些重量出来后记得要乘以损耗系数基本就是预算了。

算了几年了一点经验，希望能帮到你，注意有些型材在图中可能重复出现了，要扣除，材料表没有有时只是设计人员忘了，需要你去核实是否需计算在内。

钢结构图纸符号代表含义及识图常识? ?? GJ钢架? GL钢架梁或GJL钢架梁?GZ钢架柱或GJZ钢架柱?XG系杆? SC水平支撑?YC隅撑? ZC柱间支撑?LT檩条?TL托梁?QL墙梁? GLT刚性檩条?WLT屋脊檩条?GXG刚性系杆?YXB压型金属板?SQZ山墙柱?XT斜拉条?MZ门边柱?ML门上梁?T拉条?CG撑杆?HJ桁架?FHB复合板? YG：压杆或是圆管（从材料表中分别）?XG：系杆?LG：拉管?QLG：墙拉管?QCG：墙撑管?GZL直拉条?GXL斜拉条? GJ30-1跨度为30m的门式刚架，编号为1号? 1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

本文由barrk2050贡献pdf文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

第 37 卷第 1 期建筑结构2007 年 1 月钢结构设计制图深度及表示方法张运田胡天兵申林( 中国建筑标准设计研究院北京 100044)[ 提要 ] 钢结构设计制图阶段的划分长期以来国家没有明确规定 , 参照国际通用做法和国内以往习惯 , 把钢结构设计制图分为钢结构设计施工图 ( 简称设计图) 和钢结构施工详图两阶段。

设计图的深度和表示方法通过设计图样表达 ,图样包括设计总说明、结构布置图、节点图、构件图。

钢结构施工详图内容包括根据钢结构设计规范的构造设计要求对节点构造进行补充设计和钢结构施工详图的设计总说明、锚栓布置图、结构布置图、安装节点图和构件详图。

施工详图的深度和表示方法通过上述图样表达。

[ 关键词 ] 钢结构设计制图阶段划分设计图深度施工详图深度表示方法 Depth of Dra wings and Expressive Method for Steel Structure DesignΠ Zhang Yuntian , Hu Tianbing , Shen Lin ( China Institute of Building Standard Design & Research , Beijing 100044 ,China) details drawing , members drawing for details design. Keywords :steel structure design ; phase of drawings ; deepness ; design drawings ;detail drawings ; expressive methodAbstract :There is no explicit prescript for the phase of drawings of steel structure design for a long time in China. Thedrawings of steel structure design are divided into two phases according to international and national tradition ,which are design drawings and detail drawings. The deepness of drawings and expressive method for design drawings are expressed by general specification , structural layout , details drawing , members drawing. The detail drawings consist of complementary designobeyed by detail request of relative steel design codes and general specification , stay bolt layout , structural layout , erection0 引言方法 ,常用型钢的标注方法 ,标高标注和焊缝图例等。

钢结构识图培训讲义第一章识图基础一、投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使用是不一定完整，可能只出现其中两个。

有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。

二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西；2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。

看物的方向是从粗线朝文字的方向看。

粗线表示人的眼睛，文字表示看的朝向。

三、索引符号及节点符号1.不带剖视方向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。

有时也直接索引出来后直接放大，不用到节点符号，如下图：2.带剖视符号的索引与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。

粗线表示人的眼睛，细线表示看的朝向。

四、对称符号五、 焊缝符号*1. 焊缝基本符号（常用）：表示焊缝横截面形状的符号2. 辅助符号：表示焊缝表面形状特征的符号3.补充符号：补充说明焊缝的某些特征而采用的符号4.尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等常用的坡口的形状和尺寸可以查看《建筑钢结构焊接技术规程》（JGJ81-2002），下表是根据规程及我司习惯绘制的坡口节点表，可供参考：5.焊缝尺寸的标注：说明：当无焊缝长度尺寸是表示焊缝是通长连续的；当对接焊缝（含角对接组合焊缝）无有效深度的尺寸标注时，表示全熔透。

钢结构深化设计通过前段时间对我司承建的各地体育场馆的审图,在钢结构设计方面，各设计院普遍都给出了钢结构的设计施工图，同时都要求具有相应资质的专业承包单位根据自身的加工制作和安装能力对施工图进行深化，深化设计图由设计院审核通过进入制作安装阶段。

由此可见，钢结构施工图一般分两部分,首先是钢结构设计施工图，由原设计单位编制，然后是钢结构制作详图，由承包单位或有资质的专业单位编制，两者的编制主体和服务对象是有区别的。

建筑工程设计文件编制深度规定（2008版）中，对钢结构工程设计制图也有明确的界线划分，在业主委托设计单位进行结构设计时，若合同中没有具体关于深化设计的要求,则钢结构的设计内容仅为钢结构设计施工图。

因此,钢结构深化设计在更多时候需由加工、安装单位来完成,而各钢结构制作单位的制作工艺不尽相同，故对钢结构制作详图的设计深度不作具体的规定。

钢结构设计施工图深度主要见《建筑工程设计文件编制深度规定》—2008版第4。

4。

10条，我们这里主要讨论一般制作工艺下，钢结构制作详图的设计深度。

1、钢结构制作详图设计说明。

一般作为工厂加工和现场安装指导用，应包含：工程概况、图纸说明、设计依据、设计参数说明、设计分析软件说明、材料说明（钢材、焊接材料、螺栓等）、下料加工要求、构件拼装要求、焊缝连接方式、板件坡口形式、制孔要求、焊接质量要求、抛丸除锈要求、涂装要求、防火要求、施工及使用期间的观测要求、构件加工制作、安装和使用过程中应注意的安全事项等。

2、钢结构轴测图.对于较复杂的钢结构工程一般都要出具轴测图,可通过整体工程的各个方向的立面图来表示，有助于安装人员对工程的整体图形有个三维空间的了解，同时标明主要构件的名称、标高和轴向关系.3、构件布置图.主要作为现场安装用，深化设计人员根据结构图中构件截面大小、构件长度、不同用途的构件进行归并、分类，将构件编号反映到建筑结构的实际位置中去，采用平面布置图、剖面图、索引图等不同方式进行表达.构件的定位应根据其轴线定位、标高、细部尺寸、文字说明加以表达，以满足现场安装要求。
