电力设备的故障诊断与故障树分析电力设备故障的诊断与修复对于保障电力系统的稳定运行至关重要。
而其中一种常见和有效的方法是故障树分析。
故障树分析是一种定性的分析方法，通过对故障的逻辑关系进行推理和分析，找出导致故障发生的根本原因，进而制定相应的修复措施。
本文将介绍电力设备故障诊断的一般步骤以及如何运用故障树分析方法。
一、电力设备故障诊断的一般步骤1. 收集故障现象和数据在进行故障诊断之前，首先需要收集电力设备故障的现象和数据。
这包括通过仪器仪表获取的参数、设备的运行状态、故障前的预警信息等。
通过收集这些信息，可以更好地了解故障的性质和表现。
2. 初步判断故障类型根据收集到的故障现象和数据，初步判断故障的类型。
电力设备故障可以分为电气故障、机械故障、过载故障等不同类型。
初步判断可以帮助缩小故障范围，提高诊断效率。
3. 寻找故障原因根据故障类型的初步判断，进一步寻找故障的具体原因。
这可以通过检查电力设备的相关部件、分析数据记录以及借助专业仪器进行测量等方式来实现。
在寻找故障原因的过程中，需要有系统性的思维，排除一些常见且可能造成故障的因素。
4. 故障树分析如果上述步骤无法确定故障根本原因，可以运用故障树分析方法。
故障树分析通常使用逻辑门进行推理和分析，并将导致故障的各个因素进行组合，得出导致故障的最基本原因。
在故障树分析中，识别最顶层事件是非常重要的，这将帮助确定最佳的修复方案。
5. 制定修复措施最后，根据故障树分析的结果，制定修复措施。
修复措施可能涉及更换故障部件、优化系统参数、加强维护等方面。
制定修复措施时，需要综合考虑成本、效果和时间等因素。
二、故障树分析方法故障树分析方法是一种建立逻辑关系图的定性分析方法，它通过分析事件之间的逻辑关系，找出导致事故或故障发生的最基本原因。
下面是一个简单的故障树分析图的例子：（在此插入一个故障树分析图的示意图）在这个故障树分析图中，最顶层事件是故障的发生，而根本原因可以通过多个逻辑门的组合来确定。
机械设备故障诊断技术及方法
机械设备故障诊断技术及方法包括以下几种：
1.经验诊断法：基于经验推理，通过对已知故障的分析，对新问题进
行判断和诊断。
但该方法受限于经验的丰富性和专业性。
2.故障树分析法（FTA）：将机械设备的故障按照原因和后果的逻辑
关系绘制成树状结构，以便确定故障的根本原因和可能的组合条件。
3.事件树分析法（ETA）：与FTA类似，但是从事件的发生过程角度
切入。
通过对事件的因果关系进行分析，以确定故障的可能原因。
4.信号处理法：通过采集机械设备运行过程中的各种信号，比如温度、压力、振动等，进行分析和处理，以确定故障原因。
该方法适用于那些难
以进行物理实验的设备。
5.模型建立法：建立机械设备运行模型，并通过模型分析来确定故障
原因。
该方法需要丰富的模型知识和数据。
综上所述，机械设备故障诊断技术及方法各有优缺点，选用合适方法
需要根据具体情况灵活运用。

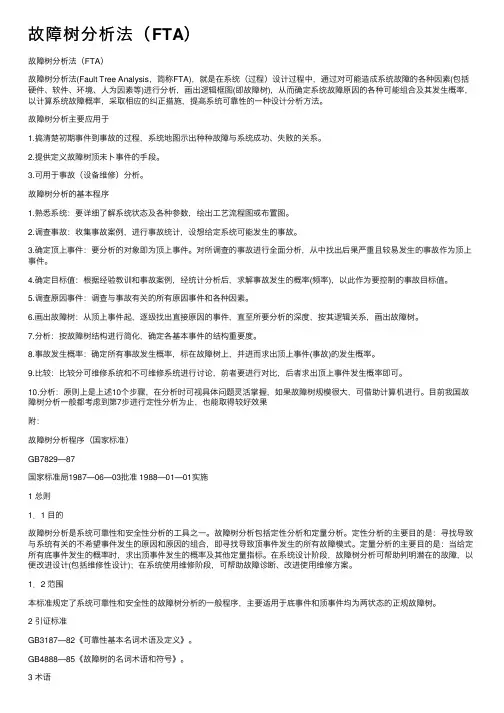

故障树分析法（FTA）故障树分析法(Fault Tree Analysis，简称FTA)，就是在系统（过程）设计过程中，通过对可能造成系统故障的各种因素(包括硬件、软件、环境、人为因素等)进行分析，画出逻辑框图(即故障树)，从而确定系统故障原因的各种可能组合及其发生概率，以计算系统故障概率，采取相应的纠正措施，提高系统可靠性的一种设计分析方法。
故障树分析主要应用于1.搞清楚初期事件到事故的过程，系统地图示出种种故障与系统成功、失败的关系。
2.提供定义故障树顶未卜事件的手段。
3.可用于事故（设备维修）分析。
故障树分析的基本程序1.熟悉系统：要详细了解系统状态及各种参数，绘出工艺流程图或布置图。
2.调查事故：收集事故案例，进行事故统计，设想给定系统可能发生的事故。
3.确定顶上事件：要分析的对象即为顶上事件。
对所调查的事故进行全面分析，从中找出后果严重且较易发生的事故作为顶上事件。
4.确定目标值：根据经验教训和事故案例，经统计分析后，求解事故发生的概率(频率)，以此作为要控制的事故目标值。
5.调查原因事件：调查与事故有关的所有原因事件和各种因素。
6.画出故障树：从顶上事件起，逐级找出直接原因的事件，直至所要分析的深度，按其逻辑关系，画出故障树。
7.分析：按故障树结构进行简化，确定各基本事件的结构重要度。
8.事故发生概率：确定所有事故发生概率，标在故障树上，并进而求出顶上事件(事故)的发生概率。
9.比较：比较分可维修系统和不可维修系统进行讨论，前者要进行对比，后者求出顶上事件发生概率即可。
10.分析：原则上是上述10个步骤，在分析时可视具体问题灵活掌握，如果故障树规模很大，可借助计算机进行。
目前我国故障树分析一般都考虑到第7步进行定性分析为止，也能取得较好效果附：故障树分析程序（国家标准）GB7829—87国家标准局1987—06—03批准 1988—01—01实施1 总则1．1 目的故障树分析是系统可靠性和安全性分析的工具之一。

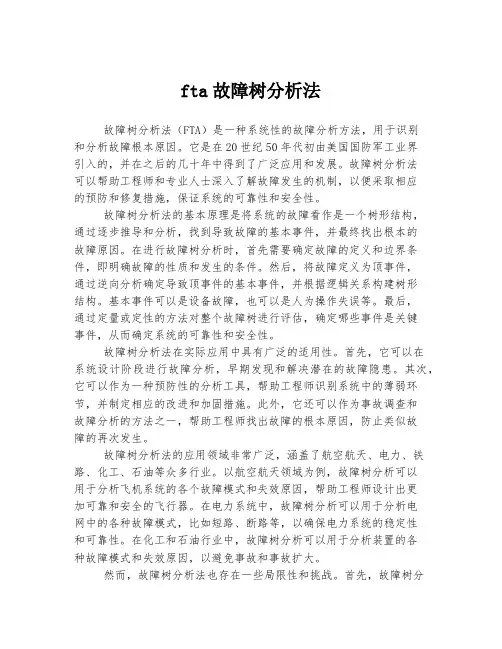

fta故障树分析法故障树分析法（FTA）是一种系统性的故障分析方法，用于识别和分析故障根本原因。
它是在20世纪50年代初由美国国防军工业界引入的，并在之后的几十年中得到了广泛应用和发展。
故障树分析法可以帮助工程师和专业人士深入了解故障发生的机制，以便采取相应的预防和修复措施，保证系统的可靠性和安全性。
故障树分析法的基本原理是将系统的故障看作是一个树形结构，通过逐步推导和分析，找到导致故障的基本事件，并最终找出根本的故障原因。
在进行故障树分析时，首先需要确定故障的定义和边界条件，即明确故障的性质和发生的条件。
然后，将故障定义为顶事件，通过逆向分析确定导致顶事件的基本事件，并根据逻辑关系构建树形结构。
基本事件可以是设备故障，也可以是人为操作失误等。
最后，通过定量或定性的方法对整个故障树进行评估，确定哪些事件是关键事件，从而确定系统的可靠性和安全性。
故障树分析法在实际应用中具有广泛的适用性。
首先，它可以在系统设计阶段进行故障分析，早期发现和解决潜在的故障隐患。
其次，它可以作为一种预防性的分析工具，帮助工程师识别系统中的薄弱环节，并制定相应的改进和加固措施。
此外，它还可以作为事故调查和故障分析的方法之一，帮助工程师找出故障的根本原因，防止类似故障的再次发生。
故障树分析法的应用领域非常广泛，涵盖了航空航天、电力、铁路、化工、石油等众多行业。
以航空航天领域为例，故障树分析可以用于分析飞机系统的各个故障模式和失效原因，帮助工程师设计出更加可靠和安全的飞行器。
在电力系统中，故障树分析可以用于分析电网中的各种故障模式，比如短路、断路等，以确保电力系统的稳定性和可靠性。
在化工和石油行业中，故障树分析可以用于分析装置的各种故障模式和失效原因，以避免事故和事故扩大。
然而，故障树分析法也存在一些局限性和挑战。
首先，故障树分析需要大量的数据和专业知识，对分析人员的要求较高。
其次，故障树分析只能分析单一故障模式，对复杂系统的分析比较困难。

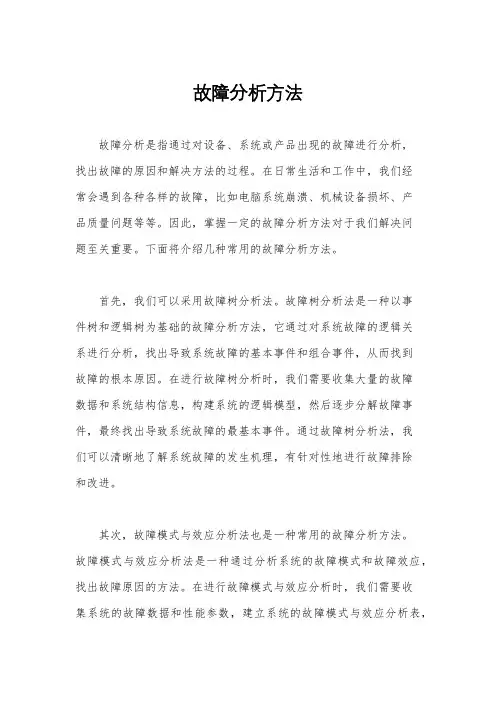

故障分析方法故障分析是指通过对设备、系统或产品出现的故障进行分析，找出故障的原因和解决方法的过程。
在日常生活和工作中，我们经常会遇到各种各样的故障，比如电脑系统崩溃、机械设备损坏、产品质量问题等等。
因此，掌握一定的故障分析方法对于我们解决问题至关重要。
下面将介绍几种常用的故障分析方法。
首先，我们可以采用故障树分析法。
故障树分析法是一种以事件树和逻辑树为基础的故障分析方法，它通过对系统故障的逻辑关系进行分析，找出导致系统故障的基本事件和组合事件，从而找到故障的根本原因。
在进行故障树分析时，我们需要收集大量的故障数据和系统结构信息，构建系统的逻辑模型，然后逐步分解故障事件，最终找出导致系统故障的最基本事件。
通过故障树分析法，我们可以清晰地了解系统故障的发生机理，有针对性地进行故障排除和改进。
其次，故障模式与效应分析法也是一种常用的故障分析方法。
故障模式与效应分析法是一种通过分析系统的故障模式和故障效应，找出故障原因的方法。
在进行故障模式与效应分析时，我们需要收集系统的故障数据和性能参数，建立系统的故障模式与效应分析表，然后分析不同故障模式对系统性能的影响，找出导致系统故障的根本原因。
通过故障模式与效应分析法，我们可以全面地了解系统的故障特点和性能变化，有针对性地进行故障排除和改进。
最后，故障根本原因分析法也是一种常用的故障分析方法。
故障根本原因分析法是一种通过对系统故障的根本原因进行分析，找出故障解决方法的方法。
在进行故障根本原因分析时，我们需要收集系统的故障数据和操作记录，建立系统的故障根本原因分析表，然后分析不同故障原因对系统性能的影响，找出导致系统故障的最根本原因。
通过故障根本原因分析法，我们可以深入地了解系统故障的根本原因，有针对性地进行故障排除和改进。
综上所述，故障分析是解决问题的关键步骤，而选择合适的故障分析方法对于解决问题至关重要。
不同的故障分析方法有着各自的特点和适用范围，我们需要根据具体情况选择合适的方法进行分析，从而找出故障的原因和解决方法。

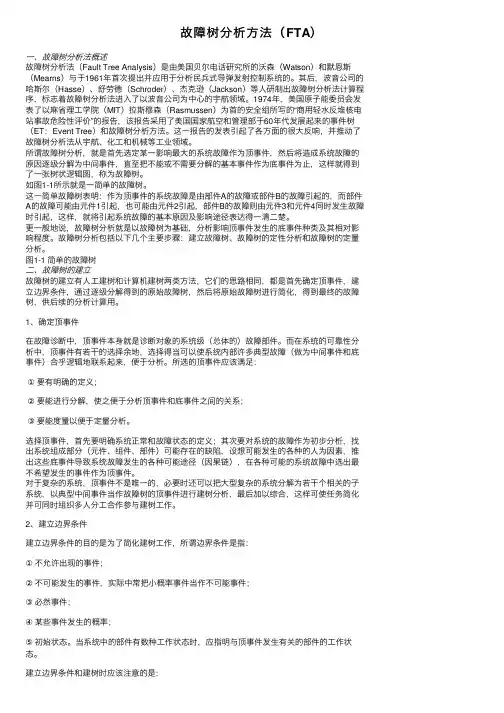

故障树分析⽅法（FTA）⼀、故障树分析法概述故障树分析法（Fault Tree Analysis）是由美国贝尔电话研究所的沃森（Watson）和默恩斯（Mearns）与于1961年⾸次提出并应⽤于分析民兵式导弹发射控制系统的。
其后，波⾳公司的哈斯尔（Hasse）、舒劳德（Schroder）、杰克逊（Jackson）等⼈研制出故障树分析法计算程序，标志着故障树分析法进⼊了以波⾳公司为中⼼的宇航领域。
1974年，美国原⼦能委员会发表了以⿇省理⼯学院（MIT）拉斯穆森（Rasmussen）为⾸的安全组所写的“商⽤轻⽔反堆核电站事故危险性评价”的报告，该报告采⽤了美国国家航空和管理部于60年代发展起来的事件树（ET：Event Tree）和故障树分析⽅法。
这⼀报告的发表引起了各⽅⾯的很⼤反响，并推动了故障树分析法从宇航、化⼯和机械等⼯业领域。
所谓故障树分析，就是⾸先选定某⼀影响最⼤的系统故障作为顶事件，然后将造成系统故障的原因逐级分解为中间事件，直⾄把不能或不需要分解的基本事件作为底事件为⽌，这样就得到了⼀张树状逻辑图，称为故障树。
如图1-1所⽰就是⼀简单的故障树。
这⼀简单故障树表明：作为顶事件的系统故障是由部件A的故障或部件B的故障引起的，⽽部件A的故障可能由元件1引起，也可能由元件2引起，部件B的故障则由元件3和元件4同时发⽣故障时引起，这样，就将引起系统故障的基本原因及影响途径表达得⼀清⼆楚。
更⼀般地说，故障树分析就是以故障树为基础，分析影响顶事件发⽣的底事件种类及其相对影响程度。
故障树分析包括以下⼏个主要步骤：建⽴故障树、故障树的定性分析和故障树的定量分析。
图1-1 简单的故障树⼆、故障树的建⽴故障树的建⽴有⼈⼯建树和计算机建树两类⽅法，它们的思路相同，都是⾸先确定顶事件，建⽴边界条件，通过逐级分解得到的原始故障树，然后将原始故障树进⾏简化，得到最终的故障树，供后续的分析计算⽤。
1、确定顶事件在故障诊断中，顶事件本⾝就是诊断对象的系统级（总体的）故障部件。
故障树分析法（FTA）故障树分析法（FTA）故障树分析法(Fault Tree Analysis，简称FTA)，就是在系统（过程）设计过程中，通过对可能造成系统故障的各种因素(包括硬件、软件、环境、⼈为因素等)进⾏分析，画出逻辑框图(即故障树)，从⽽确定系统故障原因的各种可能组合及其发⽣概率，以计算系统故障概率，采取相应的纠正措施，提⾼系统可靠性的⼀种设计分析⽅法。
故障树分析主要应⽤于1.搞清楚初期事件到事故的过程，系统地图⽰出种种故障与系统成功、失败的关系。
2.提供定义故障树顶未⼘事件的⼿段。
3.可⽤于事故（设备维修）分析。
故障树分析的基本程序1.熟悉系统：要详细了解系统状态及各种参数，绘出⼯艺流程图或布置图。
2.调查事故：收集事故案例，进⾏事故统计，设想给定系统可能发⽣的事故。
3.确定顶上事件：要分析的对象即为顶上事件。
对所调查的事故进⾏全⾯分析，从中找出后果严重且较易发⽣的事故作为顶上事件。
4.确定⽬标值：根据经验教训和事故案例，经统计分析后，求解事故发⽣的概率(频率)，以此作为要控制的事故⽬标值。
5.调查原因事件：调查与事故有关的所有原因事件和各种因素。
6.画出故障树：从顶上事件起，逐级找出直接原因的事件，直⾄所要分析的深度，按其逻辑关系，画出故障树。
7.分析：按故障树结构进⾏简化，确定各基本事件的结构重要度。
8.事故发⽣概率：确定所有事故发⽣概率，标在故障树上，并进⽽求出顶上事件(事故)的发⽣概率。
9.⽐较：⽐较分可维修系统和不可维修系统进⾏讨论，前者要进⾏对⽐，后者求出顶上事件发⽣概率即可。
10.分析：原则上是上述10个步骤，在分析时可视具体问题灵活掌握，如果故障树规模很⼤，可借助计算机进⾏。
⽬前我国故障树分析⼀般都考虑到第7步进⾏定性分析为⽌，也能取得较好效果附：故障树分析程序（国家标准）GB7829—87国家标准局1987—06—03批准 1988—01—01实施1 总则1．1 ⽬的故障树分析是系统可靠性和安全性分析的⼯具之⼀。
设备技术要求的故障模式和失效分析方法设备技术要求的故障模式和失效分析方法设备的故障模式和失效分析方法是指通过对设备在使用过程中可能出现的故障进行分析，找出导致故障的原因和根源，以便采取相应的措施进行维修和改进。
一、故障模式分析方法1. 事件树分析法事件树分析法是通过绘制事件树图，以事件为基本单位，逐步推导事件发生的可能性和后果。
通过分析和计算各个事件的概率，确定导致系统失效的基本事件，并进一步找出其根本原因。
2. 故障树分析法故障树分析法是通过绘制故障树图，将失效事件以及可能导致失效的故障因素进行逻辑连接，形成故障因素与失效事件之间的因果关系。
通过分析故障树的结构和计算各个故障因素的概率，确定导致系统失效的主要故障因素，并提出相应的改进措施。
3. 因果图分析法因果图分析法是通过分析失效事件和可能导致失效的原因之间的因果关系，绘制因果图，找出导致失效事件的根本原因。
通过因果图的分析，可以识别出直接原因、间接原因和根本原因，并提出相应的改进措施。
二、失效分析方法1. FMEA分析法FMEA（Failure Mode and Effects Analysis）是一种通过对系统、设备、过程和产品进行详细分析，找出可能导致失效的故障模式和故障原因，并评估其产生的影响的方法。
通过对系统、设备、过程和产品进行FMEA分析，可以识别出可能导致失效的故障模式和故障原因，并根据失效的可能性和严重性进行评估，以确定重点关注的失效模式和进行相应的改进措施。
2. 5W1H分析法5W1H分析法是一种通过分析问题的What（问题是什么）、Why（为什么发生问题）、Where（问题发生在哪里）、When （问题何时发生）、Who (问题由谁引起）、How（问题是如何发生）等因素，找出问题的根本原因的方法。
通过对问题的5W1H进行分析，可以找出问题的根本原因，从而进行相应的改进措施。
3. 故障模式与影响分析（FMIA）方法FMIA方法是一种通过对系统、设备、过程和产品的故障模式和失效影响进行分析，找出导致系统失效的故障模式和失效原因，并评估其产生的影响的方法。
故障诊断与故障树分析方法在设备维修中的应用与实践在设备维修领域，故障诊断是一个至关重要的环节。
它能够帮助维修人员准确找出设备故障的根本原因，并采取相应的措施进行修复。
而故障树分析方法则是一种常用的故障诊断工具，它通过构建故障树来分析系统中可能出现的各种故障，从而找出导致设备故障的主要因素。
本文将探讨故障诊断与故障树分析方法在设备维修中的应用与实践。
一、故障诊断的重要性故障诊断是设备维修中不可或缺的一步。
通过对设备进行全面的故障诊断，可以准确地确定设备故障的原因，避免因为误判导致的不必要的维修工作，提高维修效率。
在故障诊断过程中，维修人员需要运用各种技术手段，如观察、测试、测量等，来获取有关设备故障的信息。
同时，他们还需要运用自己的经验和专业知识，对这些信息进行分析和判断，找出设备故障的根本原因。
二、故障树分析方法的基本原理故障树分析方法是一种常用的故障诊断工具。
它通过构建故障树来分析系统中可能出现的各种故障，从而找出导致设备故障的主要因素。
故障树是一种逻辑图形，它由事件、门和逻辑关系等要素组成。
在故障树中，事件表示系统中可能发生的故障，门表示事件之间的逻辑关系。
通过对故障树的分析，可以找出导致设备故障的主要因素，并确定相应的修复措施。
三、故障诊断与故障树分析方法的应用与实践1. 应用案例一：电子设备维修在电子设备维修中，故障诊断与故障树分析方法被广泛应用。
维修人员通过观察设备的工作状态、进行测试和测量等手段，获取有关设备故障的信息。
然后，他们利用故障树分析方法构建故障树，找出导致设备故障的主要因素。
最后，根据故障树的分析结果，采取相应的修复措施。
2. 应用案例二：机械设备维修在机械设备维修中，故障诊断与故障树分析方法同样发挥着重要的作用。
维修人员通过观察设备的运行状态、检查设备的各个部件等手段，获取有关设备故障的信息。
然后，他们利用故障树分析方法构建故障树，找出导致设备故障的主要因素。
最后，根据故障树的分析结果，采取相应的修复措施。
故障树分析法
一、概述
故障树分析法是以故障树作为模型分析导致设备故障发生原因的最常用方法，此方法是把所研究的设备故障状态作为故障研究的目标，从系统到构件，再到零件，用逻辑推理的分析方法，自上而下做层层追踪分析，找出直接导致故障发生的全部因素（中间事件），用恰当的逻辑符号把顶事件、中间事件和基本事件连接起来绘制的一个逐渐展开成树状的分枝图。
二、在项目中的作用
故障树分析是在界定明确设备所发生的故障的前提下，分析查找导致设备故障的原因的环节，针对设备故障的原因制定解决故障问题的措施。
三、故障树的应用
1.故障树采用的符号的含义和使用（见附表1）
2.故障树的建立（见附2）
3.故障树分析程序和步骤（见附3、4、5）
四、建议
1.掌握设备状态监测的方法和技能
2.掌握常见设备零件失效形式分析的思路和特征
3.掌握设备零件失效分析基本实验技术
附件
1.故障树采用的符号的含义
FTA常采用的符号和和含义
2.故障树的建立
3.故障树分析的程序（1）分析程序表
(2)分析程序框图
4.故障树分析案例。
故障树分析故障树分析（Fault Tree Analysis，简称FTA）是一种系统性、定量的故障分析方法，广泛应用于工程领域，有助于预测和预防系统故障的发生。
故障树分析将系统或者设备的故障看作是由一个或多个基本事件（Basic Event）的特定组合引起的，通过构建故障树来分析系统的故障演化过程，从而找出一系列可能导致故障的路径，提供预防、检测和修复的方法。
1.确定所要分析的系统：首先明确需要进行故障树分析的系统，并确定系统的功能、结构、输入和输出等重要参数。
2.确定故障模式：通过调研、数据收集等方式，确定系统可能出现的故障模式，包括组件失效、负载超限、环境因素等等。
3. 构建故障树：根据系统的功能和结构，确定顶事件（Top Event），即整个系统故障的最终结果，然后逐级地构建故障树，包括中间事件和基本事件。
中间事件是由一个或多个基本事件组合而成，表达了一系列故障发生的可能性。
4.确定事件发生概率：对于每个基本事件，通过分析历史数据、可靠性测试等方式，确定其发生概率。
5.分析故障路径：通过分析故障树，找出导致顶事件发生的可能路径，即从根事件到顶事件的所有组合。
6.评估系统可靠性：根据基本事件的发生概率和路径的组合方式，计算系统的失效概率，评估系统的可靠性。
7.提出预防和修复措施：根据故障树分析的结果，找出导致故障的根本原因，并提出相应的预防和修复措施，以提高系统的可靠性。
1.可定量分析：通过计算基本事件的发生概率和故障路径的组合方式，对系统的可靠性进行定量评估，提供了客观的数据支持。
2.易于理解和沟通：故障树结构清晰、简明，易于理解和沟通，使得各方能够共同参与故障分析工作。
3.发现故障原因：通过分析故障树，可以找出导致系统故障的根本原因，从而提出相应的预防和修复措施。
4.预防故障发生：通过分析系统的故障树，可以预测潜在的故障路径，及时采取措施，避免故障的发生。
然而，故障树分析也存在一些局限性：1.数据获取困难：确定基本事件的发生概率需要依赖可靠的数据，但是有时候数据获取困难，可能需要依赖经验估计。
故障树分析法在泵站机电设备故障诊断及预防中的应用摘要：本文通过运用故障树的方法，对水电站泵站水泵机机室的机械装置中的常见问题进行了讨论，并给出了相应的防范措施，供现场技术工作者借鉴。
关键词：故障树分析法；机电设备；故障诊断水泵是泵站的关键设备，在科学技术的进步和现代科学技术的进步下，水泵站设备结构和功能复杂程度不断提升。
在设备出现故障后，技术工人们仅凭图纸和以往的工作经历来判断，容易导致分析不全面，故障排除时间较多。
在此基础上，故障树方法可以很好地识别出机械装置的安全和失效的影响因子，为维护单位进行快速的检修和制定生产方案。
1 故障树分析法1.1 故障树的基本特征故障树分析法是目前国内外研究和应用最广泛的一种分析手段。
故障树是把失效的现象看作顶事件，把引起顶事件的直接或间接引起顶事件的因子当作中间事件，把最基础的失效事件当作底层事件，用“与”和“或”把顶事件、中间事件和底部事件联系在一起，构成一个树状图，从而得出一个定性的因果关系。
在故障树被创建之后，从顶部开始，进行自上往下的分析，很快就能找到相应的底部事件，也就是失效的根源。
故障树分析法的特点是：1）清晰地显示出每一次事故发生的原因和原因，并用最直观的方法识别出失效的原因和原因，以便于技术工作者迅速、精确地找到问题根源。
(2)定性的方法可以确定系统的失效状态，采用故障树方法可以精确地发现潜在的潜在的故障位置，并采取相应的对策，对不同的事故造成的危害进行评估，从而为事故的防治和处理创造了有利的环境。
(3)基于故障树的方法，它不但可以快速、精确地进行故障的位置，而且还可以利用有关技术对事故的概率进行定量的定性分析，并对其进行失效概率的判定和计算，使其达到了最优的安全控制目标，并对其进行了量化。
1.2 故障树的构建过程在建立故障树之前，必须收集相关的技术数据，全面深入地了解系统的结构和原理。
其原因有二：一是选取好的顶点。
一般情况下，顶点事件会对整个体系的正常运行造成很大的冲击，并且会引起多种安全事故，是一种重要的影响因素。
设备故障分析方法—故障树分析法1.故障树分析法的产生与特点从系统的角度来说，故障既有因设备中具体部件（硬件）的缺陷和性能恶化所引起的，也有因软件，如自控装置中的程序错误等引起的。
此外，还有因为操作人员操作不当或不经心而引起的损坏故障。
20世纪60年代初，随着载人宇航飞行，洲际导弹的发射，以及原子能、核电站的应用等尖端和军事科学技术的发展，都需要对一些极为复杂的系统，做出有效的可靠性与安全性评价；故障树分析法就是在这种情况下产生的。
故障树分析法简称FTA (Failute Tree Analysis)，是1961年为可靠性及安全情况，由美国贝尔电话研究室的华特先生首先提出的。
其后，在航空和航天的设计、维修，原子反应堆、大型设备以及大型电子计算机系统中得到了广泛的应用。
目前，故障树分析法虽还处在不断完善的发展阶段，但其应用范围正在不断扩大，是一种很有前途的故障分析法。
总的说来，故障树分析法具有以下一些特点。
它是一种从系统到部件，再到零件，按“下降形”分析的方法。
它从系统开始，通过由逻辑符号绘制出的一个逐渐展开成树状的分枝图，来分析故障事件（又称顶端事件）发生的概率。
同时也可以用来分析零件、部件或子系统故障对系统故障的影响，其中包括人为因素和环境条件等在内。
它对系统故障不但可以做定性的而且还可以做定量的分析；不仅可以分析由单一构件所引起的系统故障，而且也可以分析多个构件不同模式故障而产生的系统故障情况。
因为故障树分析法使用的是一个逻辑图，因此，不论是设计人员或是使用和维修人员都容易掌握和运用，并且由它可派生出其他专门用途的“树”。
例如，可以绘制出专用于研究维修问题的维修树，用于研究经济效益及方案比较的决策树等。
由于故障树是一种逻辑门所构成的逻辑图，因此适合于用电子计算机来计算；而且对于复杂系统的故障树的构成和分析，也只有在应用计算机的条件下才能实现。
显然，故障树分析法也存在一些缺点。
其中主要是构造故障树的多余量相当繁重，难度也较大，对分析人员的要求也较高，因而限制了它的推广和普及。
故障分析方法故障分析是指对设备、系统或者工艺出现的故障进行分析，找出故障产生的原因和解决方法的一种技术手段。
在工业生产和设备维护中，故障分析是非常重要的一环，它能够帮助工程师快速准确地定位故障，提高设备的可靠性和稳定性，保障生产的顺利进行。
下面将介绍几种常用的故障分析方法。
一、故障排除法。
故障排除法是一种逐步排除的方法，通过逐步检查和测试，逐步缩小故障范围，最终找出故障的原因。
首先，需要对故障进行详细的观察和描述，了解故障的表现形式和出现的条件。
然后，根据故障的表现形式，逐步检查设备的各个部件，进行测试和比对，找出可能存在故障的部件。
最后，对疑似故障部件进行更加精细的检查和测试，最终找出故障的原因。
这种方法需要工程师具有丰富的经验和细致的工作态度，能够快速准确地找出故障的原因。
二、故障树分析法。
故障树分析法是一种系统性的分析方法，它通过构建故障树，逐步分析设备或系统出现故障的可能原因。
首先，需要确定故障的目标事件，然后根据目标事件，构建故障树，将可能导致目标事件发生的各种故障原因进行逻辑组合和分析。
最后，通过对故障树的分析，找出导致目标事件发生的最可能的故障原因。
这种方法需要工程师具有系统性思维和逻辑分析能力，能够全面深入地分析设备或系统出现故障的可能原因。
三、故障模式效应分析法。
故障模式效应分析法是一种通过分析设备或系统的故障模式和效应，找出故障原因的方法。
首先，需要对设备或系统进行详细的分析，了解设备或系统可能出现的各种故障模式和效应。
然后，根据故障模式和效应，逐步分析可能导致故障的原因，找出最可能的故障原因。
这种方法需要工程师具有丰富的经验和全面的知识，能够准确地分析设备或系统出现故障的可能原因。
四、故障统计分析法。
故障统计分析法是一种通过对设备或系统的故障数据进行统计和分析，找出故障原因的方法。
首先，需要对设备或系统的故障数据进行收集和整理，包括故障的发生频率、故障的类型、故障的原因等。
设备故障分析方法—故障树分析法
1.故障树分析法的产生与特点
从系统的角度来说，故障既有因设备中具体部件（硬件）的缺陷和性能恶化所引起的，也有因软件，如自控装置中的程序错误等引起的。
此外，还有因为操作人员操作不当或不经心而引起的损坏故障。
20世纪60年代初，随着载人宇航飞行，洲际导弹的发射，以及原子能、核电站的应用等尖端和军事科学技术的发展，都需要对一些极为复杂的系统，做出有效的可靠性与安全性评价；故障树分析法就是在这种情况下产生的。
故障树分析法简称FTA (Failute Tree Analysis)，是1961年为可靠性及安全情况，由美国贝尔电话研究室的华特先生首先提出的。
其后，在航空和航天的设计、维修，原子反应堆、大型设备以及大型电子计算机系统中得到了广泛的应用。
目前，故障树分析法虽还处在不断完善的发展阶段，但其应用范围正在不断扩大，是一种很有前途的故障分析法。
总的说来，故障树分析法具有以下一些特点。
它是一种从系统到部件，再到零件，按“下降形”分析的方法。
它从系统开始，通过由逻辑符号绘制出的一个逐渐展开成树状的分枝图，来分析故障事件（又称顶端事件）发生的概率。
同时也可以用来分析零件、部件或子系统故障对系统故障的影响，其中包括人为因素和环境条件等在内。
它对系统故障不但可以做定性的而且还可以做定量的分析；不仅可以分析由单一构件所引起的系统故障，而且也可以分析多个构件不同模式故障而产生的系统故障情况。
因为故障树分析法使用的是一个逻辑图，因此，不论是设计人员或是使用和维修人员都容易掌握和运用，并且由它可派生出其他专门用途的“树”。
例如，可以绘制出专用于研究维修问题的维修树，用于研究经济效益及方案比较的决策树等。
由于故障树是一种逻辑门所构成的逻辑图，因此适合于用电子计算机来计算；而且对于复杂系统的故障树的构成和分析，也只有在应用计算机的条件下才能实现。
显然，故障树分析法也存在一些缺点。
其中主要是构造故障树的多余量相当繁重，难度也较大，对分析人员的要求也较高，因而限制了它的推广和普及。
在构造故障树时要运用逻辑运算，在其未被一般分析人员充分掌握的情况下，很容易发生错误和失察。
例如，很有可能把重大影响系统故障的事件漏掉；同时，由于每个分析人员所取的研究范围各有不同，其所得结论的可信性也就有所不同。
2.故障树的构成和顶端事件的选取
一个给定的系统，可以有各种不同的故障状态（情况）。
所以在应用故障树分析法时，首先应根据任务要求选定一个特定的故障状态作为故障树的顶端事件，它是所要进行分析的对象和目的。
因此，它的发生与否必须有明确定义；它应当可以用概率来度量；而且从它起可向下继续分解，最后能找出造成这种故障状态的可能原因。
构造故障树是故障树分析中最为关键的一步。
通常要由设计人员、可靠性工作人员和使用维修人员共同合作，通过细致的综合与分析，找出系统故障和导致系统该故障的诸因素的逻辑关系，并将这种关系用特定的图形符号，即事件符号与逻辑符号表示出来，成为以顶端事件为“根”向下倒长的一棵树—故障树。
它的基本结构及组成部分如图1-1所示。
图1-1 故障树的基本结构
3.故障树用的图形符号
在绘制故障树时需应用规定的图形符号。
它们可分为两类，即逻辑符号和事件符号，其中常用的符号分别如图1-2和图1-3所示。
图1-2 逻辑符号
图1-3 事件符号
图1-4是应用这些图形符号绘制的一个较为简单的故障树形式。
根据这种故障树，就可以从选定的系统故障状态，即顶端事件开始，逐级地找出其上一级与下一级的逻辑关系，直至最后追溯到那些初始的或其故障机理及故障概率为已知的，因而不需要继续分析的基本事件时为止。
这样，就可得出这个系统所有基本事件与其顶端事件之间的逻辑关系。
在大多数情况下，故障树都是由与门及或门综合组成。
因此，在各基本事件均为独立事件的条件下，即可利用事件的和、积、补等布尔代数的基本运算法则，列出这个系统的故障函数（系统故障与基本事件的逻辑关系）。
随后，就可进一步对顶端事件做出定性的或定量的分析。
下面我们以图1-4所示的故障树为例，试用上述方法进行系统故障分析。
图1-4 故障树的形式
①，②，③，④--基本事件X1，X2，X3，X
图1-5 一项轴承故障分析的典型故障树
自或门；◇不完全事件；口与门；口事件；○基本事件；△事件转移
【例1】试分析图1-4所示的故障树，并列出该系统的故障函数。
解：由图可知，本例为一个两级故障树。
即系统故障的顶端事件F是由第一级部件A的故障事件XA和部件B 的故障事件XB的或门组成（图中还有一个菱形事件符号，表示该事件的原因未明或者对系统故障影响很小，可不予考虑），故有：F(x) =XA U XB的逻辑关系；而第二级则有由基本事件X1和X2组成的或门，还有由基本事件X3和X4所组成的或门。
因此有：
XA= X1UX2及XB=X3∩X4；代入第一级关系式中得：F=XAUXB = (X1UX2）U(X3∩X4），故系统失效函数可简写为：F(x)=X1+X2+X3+X4
上式表示出了顶端事件即这个系统的故障与其四个基本事件X1，X2，X3，X4之间的逻辑关系。
图1-5是一个分析轴承事故的故障树例子。
图中使用了三角形符号，其作用相当于一个注释符*，表示事件将由此转向标号相同的此类符号处继续展开。
其目的是为了避免画面线太多造成分析上的困难。
