施工图出图标准(总10页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除施工图出图标准A.精装修施工图设计:一、设计范围与设计要求1.设计范围与设计内容:区域范围:专业范围:包括所有精装区域的装修、水电(含智能化、消防)、暖通机电设备、VI标识系统、灯光、软装配饰、艺术摆件等专业的施工图设计或整合设计内容:包括装修以及涉及装修的相关专业的平、剖、立面图纸,大样图(放样图)、系统图、节点详图、物料册、材料样板、设计说明、图纸清单概算等;2.设计要求:由装修专业负责协调、整合装修阶段所有专业的图纸设计工作,确保提交图纸的统一性、完整性和协调性,避免出现不用专业间图纸矛盾或者同一专业内大样与平立面矛盾等问题;图纸深度必须达到一次到位即施工单位拿到图纸即可开始施工无需二次深化、优化;图纸及所选材料必须满足消防验收规范等国家强制性法规的要求,确保工程能够顺利通过验收;满足施工过程及日后运营维护的低成本、节能、绿色、环保等现代化建设工程特点的要求,充分考虑经营管理者使用维护的便利性和经济性二、设计成果(要求设计方提供的设计成果)01.图纸封面02.深度要求:包括项目名称、图纸名称、编制单位、编制时间03.图纸目录04.深度要求:包括图纸编号、图纸名称、图纸张号、图幅05.施工图设计说明(有关规范、材料和工艺的说明)06.深度要求:有关设计依据、设计规范、主要施工做法的说明、施工过程中应注意的技术性说明文字等07.建筑原始结构图(现场测量)08.深度要求:标有详细、准确的现场测量的平面尺寸及标高,客观反映场地实际情况09.平面布置图010.深度要求:包括平面布局、家居布置、地面材质、地面高差;可将立面索引图合并在此图中,但不可索引任何剖面;尺寸标注在平面布置外围,需有建筑轴线尺寸、开间尺寸、进深尺寸、隔墙轴线尺寸及开间、进深的总尺寸011.平面布置图中各立面索引图012.深度要求:清晰反映立面与平面的方位、坐标、轴线关系,准确索引所有立面图纸编号013.砌筑定位图014.深度要求:包括隔墙使用材料、隔墙厚度、隔墙的轴线尺寸;不同材料隔墙的做法详图索引;如建筑设计院已出隔墙定位图,在装饰设计无改动的情况下,以建筑设计院图纸为准015.地面铺装(材质)图(含分隔尺寸)016.深度要求:地面面层材料的名称、种类、规格尺寸、地面标高;活动家具及可移动的地毯需删除,注意房间中的固定衣柜、卫生间的洗手台、座便器下方地面及厨房的橱柜等地面是否铺地材,需与施工中地面面材的施工范围一致;地面做法的大样、地面拼花的大样、地面高差或不同材质衔接的细部节点等在此图上索引017.天花布置图(包括灯具、风口、烟感、喷淋等机电的定位)018.深度要求:包括天花造型、窗帘盒、灯具排布、使用材料、各部位标高;尺寸标注同平面布置图019.天花开线图020.深度要求:包括天花造型、窗帘盒及灯具相对尺寸、天花使用材料、各部位的标高;可将天花造型大样索引和天花剖面索引合并在此图中021.天花照明布置图(包含吊顶尺寸、标高、灯具尺寸等)022.深度要求:清晰准确的灯具水平、竖向定位尺寸,控制回路的设置及开关数量023.综合天花图024.深度要求:在天花图基础上绘制,包括灯具、空调、消防、智能化等机电末端点位和检修口的位置、尺寸,以室内隔墙毛坯面为尺寸标注的基准线025.水电、设备图(包含给排水、强弱电、灯光、暖通、智能化、消防等)026.深度要求:①强弱电点位平面布置图包括以下图纸:电气平面图、电气系统图、弱电平面布置图、安防平面布置图。
前言为了加强行业的自律管理,规范工程造价咨询成果文件的格式、工作深度和质量标准,提高工程造价咨询成果的质量,依据国家的有关法律、法规和规范性文件,中国建设工程造价管理协会组织有关单位编制了《建设工程造价咨询成果文件质量标准》(以下简称本标准)。
本标准的主要内容包括:总则,术语,基本规定,投资估算编制,设计概算编制,施工图预算编制,工程量清单编制,招标控制价编制,竣工结算审查,全过程造价管理咨询及工程造价经济纠纷鉴定等。
工程造价咨询企业和注册造价工程师、造价员在承担建设工程造价咨询业务时应认真按照本标准的有关要求执业和从业,各地方建设工程造价管理协会和中国建设工程造价管理协会各专业委员会可以依据本标准对建设工程造价咨询成果文件质量进行执业质量检查.本标准由中国建设工程造价管理协会负责解释。
本标准是中国建设工程造价管理协会首次以标准的形式予以发布,难免有疏漏和不足之处,欢迎各有关单位和工程造价专业人员提出宝贵意见,以便在修订时补充与完善。
来信请寄:100835,北京市海淀区三里河路9号,中国建设工程造价管理协会。
本标准的组织单位、主编单位、参编单位及主要起草人、主要组织单位:北京市建设工程造价管理处北京市建设工程造价管理协会1总则1.0.1为规范下程造价咨询企业承担建设项目工程造价咨询成果文件的格式、深度要求和质量标准,提高建设项目工程造价咨询成果文件的质量,制定本标准。
1.0.2本标准依据《中华人民共和国建筑法》、《中华人民共和国合同法》等法律、法规、规章和规范性文件编制。
1.0.3本标准适用于新建、扩建、改建等建设工程造价咨询成果文件的质量管理,工程造价咨询企业出具的各类工程造价咨询成果文件质量应符合本标准,其他有关单位出具的各类工程造价成果文件的质量要求可参照本标准。
1.0.4程造价咨询企业承担各类建设工程造价咨询服务应签订书面的建设工程造价咨询合同,合同文本宜选择现行的《建设工程造价咨询合同(示范文本)》.合同中应明确工程造价咨询服务的内容、范围、双方的义务、权利、责任、服务周期、服务酬金、支付方式及成果文件表现形式等要求。

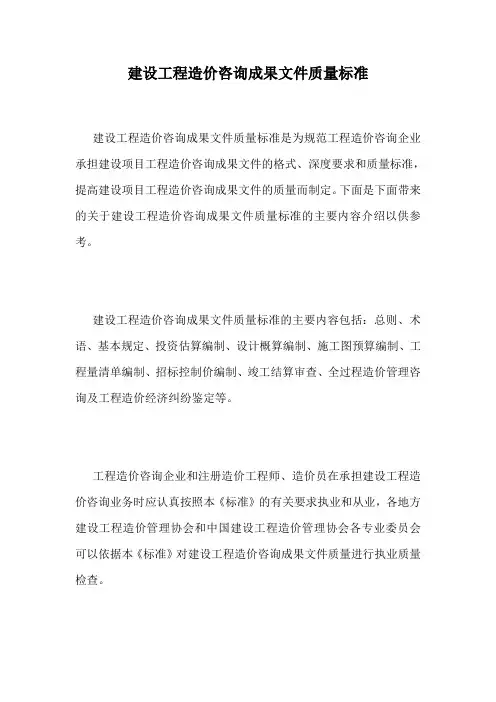

建设工程造价咨询成果文件质量标准建设工程造价咨询成果文件质量标准是为规范工程造价咨询企业承担建设项目工程造价咨询成果文件的格式、深度要求和质量标准,提高建设项目工程造价咨询成果文件的质量而制定。
下面是下面带来的关于建设工程造价咨询成果文件质量标准的主要内容介绍以供参考。
建设工程造价咨询成果文件质量标准的主要内容包括:总则、术语、基本规定、投资估算编制、设计概算编制、施工图预算编制、工程量清单编制、招标控制价编制、竣工结算审查、全过程造价管理咨询及工程造价经济纠纷鉴定等。
工程造价咨询企业和注册造价工程师、造价员在承担建设工程造价咨询业务时应认真按照本《标准》的有关要求执业和从业,各地方建设工程造价管理协会和中国建设工程造价管理协会各专业委员会可以依据本《标准》对建设工程造价咨询成果文件质量进行执业质量检查。
建设工程造价咨询成果文件质量标准适用于新建、扩建、改建等建设工程造价咨询成果文件的质量管理,工程造价咨询企业出具的各类工程造价咨询成果文件质量应符合本标准。
其他单位出具的各类工程造价成果文件的质量要求可参照本标准。
工程造价咨询企业承担各类建设工程造价咨询服务应签订书面的建设工程造价咨询合同,合同文本宜选择现行的《建设工程造价咨询合同》。
合同中应明确工程造价咨询服务的内容、范围、双方的义务、权利、责任、服务周期、服务酬金、支付方式及成果文件表现形式等要求。
工程造价咨询企业接受委托,进行工程造价咨询服务时,如果建设工程造价咨询合同要求的质量标准严于本标准,工程造价咨询企业应加大编制、审核、审定的人员投入,满足建设工程造价咨询合同的要求,并应适当提高收费标准。
各类工程造价咨询业务应由有相应工程造价咨询资质的企业承担。
工程造价咨询企业应在各阶段成果文件或需确认的相关文件上盖章,对成果质量或出具的报告承担相应法律责任;注册造价工程师和造价员应在各自完成的成果文件上签署执业资格专用印章,并承担具体责任。
工程造价咨询企业承担建设项目工程造价咨询服务除应遵循本标准外,尚应符合国家现行有关标准的规定。
建筑方案扩初和施工图设计成果深度要求建筑方案的扩初和施工图设计是建筑设计过程中非常重要的环节,深入细致的设计可以确保建筑项目的质量和效率。
以下将从设计深度方面进行阐述。
一、建筑方案扩初设计的深度要求1. 总体规划:建筑方案扩大设计需要对原始设计进行引导,必须进行协调整合,同时完成规划书。
需要在总体规划阶段对建筑基础设施进行整体设计,依据土地利用和多种功能的要求进行合理的布局。
2. 地块分析:在建筑方案扩初设计阶段,需要对每个土地块进行分析,包括其地形条件和土壤质量等因素。
这样可以做好建筑的基础设计,保证建筑物在地理位置上的稳定性和安全性。
3. 模型分析:在进行建筑方案扩初设计时,需要对建筑物进行全面而深入的分析,借助建筑模型进行建筑布局的优化和改善。
这样可以确保建筑设计方案能够有效地满足客户需求。
4. 设施规划:建筑方案扩大设计需要对建筑设施进行整体设计,包括水、电、煤气、通风等设施规划。
通过科学的设施设计,可以保证建筑物的正常运转和出色的维护效率。
5. 建筑结构规划:在建筑方案扩初设计阶段,需要对建筑的结构进行全面而深入的规划,如建筑的承重结构、钢结构等。
这样可以确保建筑的受力分配合理、建筑物的安全性能宜人、建筑的美观性更加出色。
6. 材料选择:在建筑方案扩初设计时需要注重材料的选择,深入研究各种材料的功能和特点,结合自身项目特点进行合理的选择,确保建筑物的品质,减轻客户运维成本。
7. 建筑节能分析:在建筑方案扩初设计阶段,需要对建筑物的节能分析进行全面的研究。
这可以确保建筑物在节能方面的性能得到有效的提升和改善,为用户节省大量费用。
二、施工图设计的深度要求1. 模型分析:在施工图设计阶段需要对建筑物进行全面而深入的分析,借助建筑模型将建筑物的设计结果自然地呈现出来。
深度的建筑模型分析能够确保建筑施工的顺利进行。
2. 详细设计:在施工图设计中,各种设计方案需要进行逐一的比较和分析,然后选择最合适的方案。

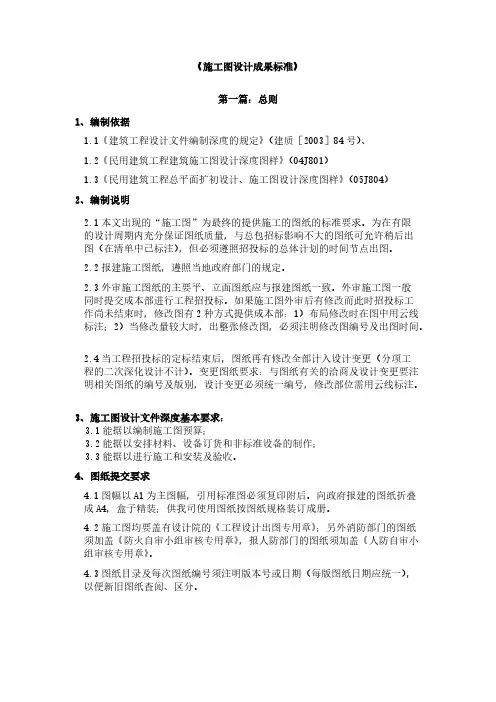

《施工图设计成果标准》第一篇:总则1、编制依据1.1《建筑工程设计文件编制深度的规定》(建质[2003]84号)、1.2《民用建筑工程建筑施工图设计深度图样》(04J801)1.3《民用建筑工程总平面扩初设计、施工图设计深度图样》(05J804)2、编制说明2.1本文出现的“施工图”为最终的提供施工的图纸的标准要求。
为在有限的设计周期内充分保证图纸质量,与总包招标影响不大的图纸可允许稍后出图(在清单中已标注),但必须遵照招投标的总体计划的时间节点出图。
2.2报建施工图纸,遵照当地政府部门的规定。
2.3外审施工图纸的主要平、立面图纸应与报建图纸一致。
外审施工图一般同时提交成本部进行工程招投标。
如果施工图外审后有修改而此时招投标工作尚未结束时,修改图有2种方式提供成本部:1)布局修改时在图中用云线标注;2)当修改量较大时,出整张修改图,必须注明修改图编号及出图时间。
2.4当工程招投标的定标结束后,图纸再有修改全部计入设计变更(分项工程的二次深化设计不计)。
变更图纸要求:与图纸有关的洽商及设计变更要注明相关图纸的编号及版别,设计变更必须统一编号,修改部位需用云线标注。
3、施工图设计文件深度基本要求:3.1能据以编制施工图预算;3.2能据以安排材料、设备订货和非标准设备的制作;3.3能据以进行施工和安装及验收。
4、图纸提交要求4.1图幅以A1为主图幅,引用标准图必须复印附后。
向政府报建的图纸折叠成A4,盒子精装;供我司使用图纸按图纸规格装订成册。
4.2施工图均要盖有设计院的《工程设计出图专用章》;另外消防部门的图纸须加盖《防火自审小组审核专用章》,报人防部门的图纸须加盖《人防自审小组审核专用章》。
4.3图纸目录及每次图纸编号须注明版本号或日期(每版图纸日期应统一),以便新旧图纸查阅、区分。
第二篇:各专业图纸清单及深度要求一、建筑专业1.1建筑专业图纸一览表 序图纸名称比例备注说明1封面及图纸目录2设计说明3.1区位图根据需要绘制,可以小图的形式放在总图角位。

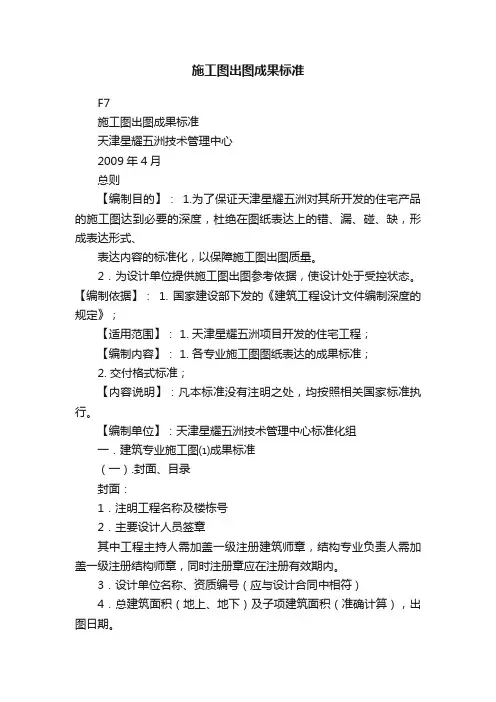

施工图出图成果标准F7施工图出图成果标准天津星耀五洲技术管理中心2009年4月总则【编制目的】:1.为了保证天津星耀五洲对其所开发的住宅产品的施工图达到必要的深度,杜绝在图纸表达上的错、漏、碰、缺,形成表达形式、表达内容的标准化,以保障施工图出图质量。
2.为设计单位提供施工图出图参考依据,使设计处于受控状态。
【编制依据】:1. 国家建设部下发的《建筑工程设计文件编制深度的规定》;【适用范围】: 1. 天津星耀五洲项目开发的住宅工程;【编制内容】: 1. 各专业施工图图纸表达的成果标准;2. 交付格式标准;【内容说明】:凡本标准没有注明之处,均按照相关国家标准执行。
【编制单位】:天津星耀五洲技术管理中心标准化组一.建筑专业施工图⑴成果标准(一).封面、目录封面:1.注明工程名称及楼栋号2.主要设计人员签章其中工程主持人需加盖一级注册建筑师章,结构专业负责人需加盖一级注册结构师章,同时注册章应在注册有效期内。
3.设计单位名称、资质编号(应与设计合同中相符)4.总建筑面积(地上、地下)及子项建筑面积(准确计算),出图日期。
5.出图章与节能章等(应在有效期内)。
目录:1.图纸内容有序排列,注明图纸规格与编号,区分好重复与不重复使用的图纸。
2.应注明所选用的工程做法图集。
(二).设计说明及工程做法表设计说明:1.说明项目组成,设计范围。
2.简要的工程概述,包括建筑名称、地点、总建筑面积、单体建筑面积、首层占地面积、结构形式、层数、建筑高度(檐口高度)、建筑层数、设计使用年限、防火设计建筑分类、防火分区、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度、按几步节能设计等。
3.应说明工程设计依据。
3.1.国家现行有关设计规范;3.2.有关部门批准文件名称、文号;3.3.现状地形图;3.4.地质勘查报告;3.5.甲方提供的《施工图设计任务书》;3.6.相应的工程做法图集;3.7.甲方提供的其他设计资料;4.主要的技术经济指标:能反映建筑规模的相关指标,如占地面积,使用面积,阳台面积等指标。
方案设计、初步设计、施工图设计要求关键信息项:1、设计阶段及范围:包括方案设计、初步设计、施工图设计的具体范围和涵盖内容。
2、设计标准与规范:明确应遵循的国家和地方相关标准、规范。
3、设计成果要求:对各阶段设计成果的形式、内容、深度等方面的要求。
4、时间进度安排:各阶段设计的预计开始时间和完成时间。
5、费用及支付方式:设计费用的计算方式、总额及支付的节点和条件。
6、质量保证与修改:对设计质量的保证措施,以及修改和调整的流程和责任。
7、知识产权归属:设计成果的知识产权归属方。
8、违约责任:双方在违反协议时应承担的责任和赔偿方式。
1、设计阶段及范围11 方案设计111 对项目进行整体规划和概念设计,包括但不限于总平面布局、建筑风格、功能分区等。
112 提供多个设计方案,并进行比较和分析,阐述各方案的优缺点。
113 与甲方充分沟通,了解项目需求和期望,对方案进行优化和调整。
12 初步设计121 在方案设计的基础上,进行深化和细化,包括建筑结构、设备选型、给排水、电气等专业的初步设计。
122 编制初步设计文件,包括设计说明、图纸、概算等。
123 初步设计应满足国家和地方相关规范要求,为施工图设计提供依据。
13 施工图设计131 根据初步设计文件,进行详细的施工图设计,包括建筑施工图、结构施工图、给排水施工图、电气施工图、暖通施工图等。
132 施工图应符合国家和地方的制图标准和规范,标注清晰、准确,满足施工要求。
133 提供详细的施工说明和技术要求,确保施工过程中的可操作性和质量控制。
2、设计标准与规范21 设计应严格遵循国家和地方现行的有关建筑设计的法律、法规、标准和规范,包括但不限于建筑设计防火规范、民用建筑设计通则、无障碍设计规范等。
22 应充分考虑项目所在地的气候、地理、人文等因素,确保设计的合理性和适应性。
23 采用的设计标准和规范应以最新版本为准,如有特殊要求,双方应在协议中另行约定。
3、设计成果要求31 方案设计成果311 总平面图(包括场地分析、交通流线分析、景观分析等)。
工程施工图编制标准一、前言工程施工图是工程设计成果的重要组成部分,是施工现场操作的重要依据。
为确保工程施工图的准确、完备和规范,提高工程施工质量,减少工程施工事故,特制定本标准。
二、编制依据1.《建设工程施工图深化设计细则》2.《建设工程施工图编制规范》3.《建设工程图样科计量标准》4.《建设工程施工图软件应用规范》三、编制原则1.工程施工图必须满足工程设计要求和规范要求;2.工程施工图必须准确、完整、规范、清晰;3.工程施工图必须符合国家规定的图样标准和技术标准。
四、编制流程1.勘察设计交底进行项目勘察设计交底,明确工程设施及要求,为工程施工图编制奠定基础。
2.施工图设计根据设计要求,进行施工图的详细设计,包括平面布置、立面剖面、构造详情等,符合相关规范和标准要求。
3.施工图审核由专业人员对施工图进行审核,确保施工图准确、完整、规范。
4.施工图签发经审核通过的施工图由设计主管部门签发,成为正式施工工具。
5.施工现场管理在施工现场对施工图进行有效管理,确保施工图的正确使用和准备。
五、编制要求1.工程施工图必须符合国家规定的图样标准和技术标准;2.工程施工图必须清晰,文字、图形有序排列,符号标注正确;3.工程施工图必须准确,尺度准确,尺寸标注清晰;4.工程施工图必须完整,各项参数、材料信息齐全;5.工程施工图必须规范,符合相关规范的要求。
六、相关符号标准1.图形标准:按照《建设工程图样科计量标准》进行标注;2.文字标准:采用宋体字体,字形工整,字体大小明确;3.符号标准:采用常见的工程符号,标注规范,避免混淆。
七、审查评估1.工程施工图经设计主管部门审核通过,方可施工;2.施工现场根据实际情况对施工图进行调整和改善,确保施工质量。
八、附则1.本标准由XX设计研究院制定,经过相关专业人员评审通过;2.本标准的解释权归XX设计研究院所有;3.本标准实施时间自XXX年X月X日起生效。
以上便是关于工程施工图编制标准的详细内容,根据标准的要求,工程施工图必须符合规范、准确、完整、规范,确保工程施工质量和安全。
内容摘要:一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志6、图纸幅面7、图纸幅面8、图层及文件交换格式一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享..2、工作范围本标准是建筑CAD制图的统一规则;适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图..3、工作风格本标准为形成设计院绘图表达的风格的统一;不提倡个人绘图表达风格..建筑制图的表达应清晰、完整、统一..二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图;要求所有图面的表达方式均保持一致..2、图纸目录各个专业图纸目录参照下列顺序编制:建筑专业:建筑设计说明;建筑设计统一说明;建筑构造统一说明;建筑定位图;平面图;立面图;剖面图;楼梯详图;建筑详图;门窗详图..结构专业:结构设计总说明;基础布置图;剪力墙编号及剪力墙表;梁配筋图;板配筋图;楼梯图;大样图3、图纸深度工程图纸除应达到国家规范规定深度外;尚须满足业主提供例图深度及特殊要求..4、图纸字体建筑用途字型字高宽高比:图纸名称中文tbh.shx 10mm 0.8图纸名称比例中文tbh.shx 7mm 0.8说明文字标题中文hztxt.shx 4.0mm 0.8标注文字中文Hztxt.shx 3.5mm 0.8说明文字中文Hztxt.shx 3.5mm 0.8总说明中文St64f.shx 5.0mm 0.8标注尺寸西文Simpelx.shx 3.0mm 0.8结构用途字型字高宽高比:图纸名称中文tbh.shx 10mm 0.8图纸名称比例中文tbh.shx 7mm 0.8说明文字标题中文acci-fs.shx 4.0mm 0.8标注文字中文acci-fs.shx 3.5mm 0.8说明文字中文acci-fs.shx 3.5mm 0.8总说明中文St64f.shx 5.0mm 0.8标注尺寸西文Simpelx.shx 3.0mm 0.8注:中西文比例设置为1:0.7;说明文字一般应位于图面右侧..字高为打印出图后的高度..其他符号内文字宜采用天正自动生成的字型;高度统一设置为3.5..5、图纸版本及修改标记5.1.1施工图版本号第一次出图版本号为0第二次修改图版本号为1第三次修改图版本号为25.1.2方案图或报批图等非施工用图版本号第一次图版本号为A第二次图版本号为B第三次图版本号为C5.2图面修改标记图纸修改可以版本号区分;每次修改必须在修改处做出标记;并注明版本号;如下图..简单或单一修改仍使用变更通知单..6、图纸幅面6.1图纸图幅采用A0、A1、A2、A3四种标准;以A1图纸为主..图框文件放在单位的计算机网络服务器上具体位置S:\Dept.Share\09年海口滨江帝景项目施工图汇总专用\01建筑施工图\公用\图框20081.02.01_t3.dwg..图纸种类图纸宽度mm 图纸高度mm 备注A0 1189X841A1 841X594A2 594X420A3 420X297A4 297X210 主要用于目录、变更、修改等6.2特殊需要可采用按长边1/8模数加长尺寸按房屋建筑制图统一标准..6.3一个专业所用的图纸;不宜多于两种幅面目录及表格所用A4幅面除外..6.4图纸比例常用图纸如下;同一张图纸中;不宜出现三种以上的比例..常用比例表表3常用比例1:1;1:2;1:5;1:10;1:20;1:50;1:100;1:200;1:500;1:1000可用比例1:3;1:15;1:25;1:30;1:150;1:250;1:300;1:1500注:在一般情况下宜采用1:1的尺寸比例绘制图形;在布局时通过缩放图框大小调整出图的比例..7、图层及文件交换格式7.1采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出..图层具有颜色、线形、状态等属性..7.2图层组织根据不同的用途、阶段、实体属性和使用对象可采取不同的方法;但应具有一定的逻辑性;便于操作..各类实体应放置在不同的图层上;如平面图中;轴线标注和第三道尺寸应分层标注;厨厕洁具、家具等单独设置图层表示;制图符号应按天正生成的图层设置;不宜自己绘制及变换图层..8、补充说明8.1常用图例遵照房屋建筑制图统一标准GBJ186;总图制图标准GBJ103-87;建筑制图标准GBJ104-87图例规定..8.2线条宽度单位:mm;所有施工图纸;均参照下表所列笔宽绘制..种类建筑图粗线0.40中粗线0.20细线0.10在采用CAD技术绘图时;尽量用色彩COLOR控制绘图笔的宽度;尽量少用多义线PLINE等有宽度的线;以加快图形的显示;缩小图形文件..在一般情况下粗线应采用2色即黄色;细线应采用1色和9色;如轴线采用1色即红色且为点划线;大样填充类颜色宜用8或9色即灰色等;中粗线不宜采用太多的样色;标注类应采用3色绿色;门窗应采用4色天蓝;楼梯、阳台等应采用6色紫色;文字类应采用7色白色..结构专业采用对象线宽;钢筋0.4mm;其他粗线0.3mm;中线0.2mm;轴线0.09mm..8.3符号各种制图符号应按天正生成的形式绘制..在1:100图形比例绘图时;两折断线之间的距离应为100mm;其他图形比例按照比例调整距离..8.5尺寸标注在1:100图形比例绘图时;第一道尺寸线与轴号之间的距离为750mm;尺寸线与尺寸线间的距离为800mm..在其他图形比例绘图时应按比例调整各尺寸线之间的距离;例如在1:50的图形比例绘图时两尺寸线之间的距离为400mm;1:20时为160mm..8.6标高8.7图名字高10mm8.8计算机绘图建筑图初始设置文字字形定义:文字高宽高比4.0 0.8备注:CAD制图中当多幅图共用同一个模板时;可使用图层管理器;以便当模板更改时减少工作量;提高工作效率..。
设计文件出图与成品交付管理规定一、设计文件的出图管理1、凡以华森设计公司名义提交给客户的正式设计成果:方案设计(包括投标文件)、初步设计、施工图设计、修改设计、竣工图设计文件以及可行性研究报告、概、预算文件、表现图、模型等,均属设计文件出图的管理范围,在出图前必须填写“出图单”,并经批准之后方可制作成品文件。
2、设计文件在设计人(编制人)完成公司规定的技术管理程序和质量管理程序后,由方案/工程设计主持人负责办理填写出图单交项目经理。
3、办理出图手续流程:填写“设计出图单”,——“出图单”审批,——填写“制作单”,——晒印、制作(装订)设计文件,——交付项目管理部。
4、出图单分为“方案设计出图单”和“初设/施工图设计出图单”两种,分别由方案/工程设计主持人负责填写,在填写完出图单内规定的内容后,按以下程序审批、出图。
出图单审批流程5、分批出图时,由方案/工程设计主持人按照所出图的内容填写出图单,并按以上程序每次出图均应办理出图。
6、单一专业修改出图的,由专业负责人填写“底图修改审批单”,并经项目经理签字批准按以上程序办理。
7、出图单的填写应内容齐全、数据准确,对于填写内容不全的,项目管理部可要求退回重新填写。
8、方案/工程设计主持人可出图前办理完出图审批手续。
9、未按规定填写“出图单”而擅自出图、交付的,项目管理部查实后将上报公司通报批评,或做出经济处罚。
10、项目经理负责此项工作。
二、设计文件成品的交付管理1、凡以华森设计公司名义涉及对外的合同、合约、协议、协定中约定的设计文件,均属设计文件成品交付管理范围。
各成品格式须符合公司《设计成品格式规定》。
2、设计文件文本的制作管理程序设计文件成品对外交付,由项目管理部负责,其职责包括:1)在“出图单”被批准后,由项目管理部填写“制作单”,安排成品制作。
形成设计文件成品交付项目管理部。
2)成品制作完成后,项目管理部就制作质量做出评价意见。
3、表现图(含多媒体)、模型的制作管理程序1)项目管理部填写“华森公司表现图、模型制作单”,写明制作内容并签字后报部门经理审批。
景观施工图出图标准景观施工图是景观设计方案的具体实施图纸,它直接关系到景观工程的质量和进度。
因此,景观施工图出图标准对于保证景观工程的顺利进行至关重要。
在进行景观施工图的出图工作时,需要严格按照相关标准和规范进行操作,确保图纸的准确性和完整性。
首先,景观施工图的出图应当遵循国家相关标准和规范,如《园林绿化工程施工及验收规范》等。
这些标准和规范对于景观施工图的内容、格式、标注等都有详细的规定,出图人员应当严格按照这些规定进行操作,不得随意更改或省略任何内容。
其次,景观施工图的出图应当准确反映设计意图。
在进行出图工作时,出图人员需要充分理解设计方案的意图和要求,将设计方案中的各项内容准确地转化为图纸上的标注和图示。
这需要出图人员具备一定的景观设计和施工经验,能够准确把握设计意图,将其转化为可执行的施工图纸。
另外,景观施工图的出图应当注重细节和规范。
在进行出图工作时,需要注意图纸的标注清晰、图示准确、比例尺正确、字迹工整等细节要求,确保图纸的整体质量。
同时,还需要注意图纸的规范性,包括图幅、图式、图框、图名、图例等内容的规范设置,确保图纸的整体规范统一。
最后,景观施工图的出图应当注重团队合作和交流。
景观施工图的出图工作通常需要多个人员共同完成,包括设计师、绘图人员、审核人员等。
因此,需要加强团队之间的沟通和协作,确保每个环节的工作都能够顺利进行,避免出现漏项、重复或错误等情况。
总之,景观施工图出图标准是保证景观工程质量和进度的重要保障。
出图人员需要严格遵循相关标准和规范,准确反映设计意图,注重细节和规范,加强团队合作和交流,确保景观施工图的质量和准确性。
只有这样,才能保证景观工程能够按照设计方案顺利进行,达到预期的效果。
万科防止图纸错、漏、碰、缺的施工图成果标准(建万科施工图的深度与细度始终处于行业领先位置,同行在图纸上常见的错、漏、碰、缺,在万科几乎闻所未闻,所有这一切,都得益于万科为保障施工图出图质量,使设计处于受控状态而制定的施工图图纸表达的成果标准,一.万科建筑施工图封面标准封面:1.注明工程名称及楼栋号2.主要设计人员签章其中工程主持人需加盖一级注册建筑师章,结构专业负责人需加盖一级注册结构师章,同时注册章应在注册有效期内。
3.设计单位名称、资质编号(应与设计合同中相符)4.总建筑面积(地上、地下)及子项建筑面积(准确计算),出图日期。
5.出图章与节能章等(应在有效期内)。
目录:1.图纸内容有序排列,注明图纸规格与编号,区分好重复与不重复使用的图纸。
2.应注明所选用的工程做法图集。
二.万科图纸说明及工程做法表设计说明:1.说明项目组成,设计范围。
2.简要的工程概述,包括建筑名称、地点、总建筑面积、单体建筑面积、首层占地面积、结构形式、层数、建筑高度(檐口高度)、建筑层数、设计使用年限、防火设计建筑分类、防火分区、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度、按几步节能设计等。
3.应说明工程设计依据。
4.主要的技术经济指标:能反映建筑规模的相关指标,如占地面积,使用面积,阳台面积等指标。
5.高程系统应说明单体首层室内设计标高相当于大沽标高为多少(相对标高)。
6.数据单位说明。
7.砌体及钢筋混凝土工程说明:.简要说明砌体性能指标,若外墙采用外保温,还需具体指出保温材料的名称、导热系数值,并说明施工注意事项。
.说明墙身防潮层做法;首层厨房、卫生间墙体及错层处的防潮做法;勒脚、散水、台阶、坡道等做法应有相关说明。
.墙体、钢筋混凝土工程的留孔留洞应注明孔洞尺寸定位以建筑图为准;对封堵方式予以说明,同时注明须做闭水试验。
.凡在结构构件中(如梁、板、挑檐等)用于安装建筑配件的预埋件均在结构专业图纸中表示。
建筑方案扩初和施工图设计成果深度要求建筑方案扩初和施工图设计是一个完整的过程,包括方案的调整和修改,最终的施工图绘制。
在这个过程中,设计师需要考虑的因素很多,如建筑的结构、功能、美学、可行性等。
因此,方案扩初和施工图设计的深度对于整个项目至关重要。
下面将对建筑方案扩初和施工图设计的深度要求进行详细的介绍。
一、建筑方案扩初深度要求1.整体策划设计:建筑方案设计的首要任务是理清和统一各方面的要求和标准,确立设计的基调和主题,制定设计方案的框架和目标。
设计师应为此认真调查研究,分析各种因素的影响,包括区位条件、规模、形态、功能等外在因素,以及内在的审美、文化、社会、环保、可持续性等因素。
最终,设计师应解决方案的问题,并做出综合的决策。
2.初步方案设计:根据建筑方案设计任务规定,设计师应对方案进行初步设计,包括建筑总体规划、建筑外形和结构、空间布局和功能分区等内容。
设计师要合理、灵活地处理设计中的各种要素,强调方案的整体性,保证设计的方案具有创新性和可实施性。
3.方案深化设计:方案深化设计是建筑设计的重要环节,是建筑方案设计从草图到理想状态的转化。
在这一阶段,设计师应注重方案的具体呈现、细节设计、结构设计等,使设计的方案逐渐趋于成熟。
同时,设计师还应注意方案的可持续发展,如建筑能源消耗、环保、绿色设计等。
4.优化设计:方案优化设计的目标是在原有设计框架下,通过对细节、尺度、比例、图形等方面的修改和完善,使设计更加完美。
常见的方案优化包括建筑形态、材料选择、彩色表现、配套设备等方面。
设计师应按照方案深化设计的要求进行分析和优化,使设计更加符合人机工程学、美学和•工艺标准。
5.设计策略和方案汇报:建筑方案设计最后需要设计师在设计质量和方案细节上进行回顾和总结,制定下一步的工作方案。
同时设计师还需要向业主汇报设计成果,为后面的施工图设计、扩初、审核等工作做好铺垫。
二、施工图设计深度要求1.建筑结构设计:建筑施工图设计的首要任务是对已经确定的建筑方案进行详细设计,在规划设计、立面设计、四至设计、土建设计等方面考虑合理因素。
住宅建筑外⽴⾯设计深度及成果标准住宅建筑外⽴⾯设计深度及成果标准(讨论稿)⽬录1. 编制概括 (3)1.1. 编制⽬的 (3)1.2. 适⽤范围 (3)2. 住宅建筑外⽴⾯设计内容以及要求 (3)2.1. ⽴⾯⽅案设计阶段 (3)2.1.1.设计内容: (3)2.1.2.设计要求: (3)2.2. ⽴⾯指引施⼯图设计阶段 (4)2.2.1.设计内容: (4)2.2.2.设计要求: (5)3. 住宅建筑外⽴⾯设计成果要求 (7)3.1. ⽴⾯⽅案设计阶段成果要求 (7)3.2. ⽴⾯施⼯指引图设计阶段成果要求 (7)3.3.⽴⾯施⼯指引图设计阶段成果要求 (8)4. 住宅建筑外⽴⾯材料选样⼯作要求 (8)4.1. 选材依据 (8)4.2. 选材流程 (10)4.2.1.设计单位选材 (10)4.2.2.调制材料样板 (10)4.2.3.现场试样 (10)4.2.4.材料封样 (10)4.2.5.材料招标 (11)4.2.6.整体封样 (11)4.2.7.材料验收 (10)5. 附件 (12)1.编制概括1.1.编制⽬的为规范住宅项⽬建筑外⽴⾯设计标准,强化设计、选材阶段对建筑⽴⾯效果的把控,减少因⽴⾯设计带来的质量问题。
通过统⼀、⾼效、可控的⽴⾯设计,最终达到提⾼产品住宅产品品质与溢价的⽬的。
本标准是住宅标准化设计的重要专项设计标准之⼀。
该标准通过对⽴⾯设计深度要求、成果标准、材料选择流程、节点控制以及各节点成果等相关内容的详细阐述,并编制成⼯作标准,以便全⾯、系统地提⾼住宅⽴⾯设计、指导施⼯图设计、材料选择等⼯作。
1.2.适⽤范围本标准适⽤于⿍欧地产集团各城市公司住宅(包括类住宅)项⽬。
景观、室内材料选择也可参照此标准执⾏。
2.住宅建筑外⽴⾯设计内容以及要求2.1.⽴⾯⽅案设计阶段2.1.1.设计内容:根据单体平⾯图,提供2种以上的⽴⾯概念⽅案,并提供透视效果图(可以⼿绘),供选择确定。
2.1.2.设计要求:2.1.2.1.内容与范围1)⽴⾯⽅案设计应符合平⾯设计要求,有特殊需要可以对局部平⾯进⾏调整,但不得影响平⾯使⽤功能,调整后需与建筑⽅案设计团队交底。
