最近接到不少同行咨询开瑞优优柴油车维修方面的问题，总结一下大多数都是打不着车的问题，从明天开始为大家分享一下奇瑞优优三缸柴油电喷车的维修经验，希望大家继续支持“电控专家”微信公众号。

今天继续为大家推送HOWO车身控制系统方面的培训，今天主要讲述制动气路方面的故障；
HOWO车身控制系统培训5-制动气路气压方面
一、HOWO仪表和车身电脑之间的通讯
大家请看下图：
1.仪表和车身CBCU的线束连接
仪表接口的8#脚和车身CBCU的D17#链接，是CAN通讯的高端
仪表接口的10#脚和车身CBCU的D19#链接，是CAN通讯的低端
2.仪表和车身CBCU的通讯
仪表就相当于一个显示器，显示各种信息提醒驾驶员。

其中包括故障信息，车身模块CBCU本身具备故障自诊断功能，当CBCU检测到故障的时候通过CAN总线传送给仪表，仪表以文字的形式提示给司机和维修师傅；
二、根据仪表提示进行故障诊断
1、CBCU对气压传感器的检测
该系统中共装配两个气压传感器1和2，当CBCU检测到该气压传感器气压低于0.55Mpa时，便会给仪表发送故障信息，提示司机或者维修师傅进行相应的处理；
当D11或者D12线路出现短路或者短路的时候，CBCU检测到该故障并通过仪表显示故障；
未完待续下期更精彩.......。

HOWO轻卡制动系统培训(PPT 30页)

HOWO轻卡制动系统培训(PPT 30页)

快放阀
加快制动气室中压缩 空气的放气速度，以 缩短解除制动的时间
主阀22口 / 手阀21口
气室
气室
制动气室
为车轮提供制动力。组合式弹簧制动气 室的膜片腔用于行车制动，弹簧腔用于 驻车制动和应急制动，且两腔完全相互 独立。
制动气室
膜片制动气室
组合制动气室
快放阀
制动臂
继动阀
制动臂
行车制动
行车制动：双回路气压制动 驻车制动：弹簧储能断气制动
(也可作为应急制动) 辅助制动：发动机排气制动
制动系统总体要求
必须具有行车制动、驻车制动及应急制动三种功能。 行车制动与驻车制动的操纵装置必须相互独立，应急制 动可与驻车制动通用。 驻车制动必须能使车辆在没有驾驶员的情况下，通过机 械式的装置把制动器锁住，使其能在坡道上可靠停驻。 若行车制动的任何操纵装置的部分零件失效，必须仍能 保证实施应急制动。
辅助制动
辅助制动为发动机排气制动。 使用时，按下排气制动按钮（用于控制某一气路气压
的充放）。 下长坡时，一定要用排气制动。 使用排气制动，可减少使用行车制动的次数，减少
轮胎及车轮制动器的磨损与发热，延长其寿命，降低 油耗，提高行车的安全性。
为双回路气压制动，由踏板操纵。调压阀切断压力为 0.85MPa。第Ⅰ回路控制后桥制动；第Ⅱ回路控制前桥 制动。一旦两个回路中有一个储气筒压力降到0.55MPa 以下，仪表板上的气压指示灯变亮，这时应立即停车 并找出压力泄露的原因。
压力泄露检查：将发动机熄火，拉起手制动操纵手柄
后，在正常情况下，2小时内，压力最多下降0.05MPa，
四回路保护阀
制
干燥器
动 空压机
管
总阀

沃尔沃重型汽车培训教材 概述 (法汉对照)

沃尔沃重型汽车培训教材 概述 (法汉对照)
Différents types de transmission
不同种类的传动系
En fonction de la charge et des conditions de conduite, les camions sont équipés d'un nombre variable d'essieux. Il peut s'agir d'essieux moteurs ou non moteurs.
平头驾驶室位于发动机的上面。驾驶室能够完全向前方掀起，以接近发动机，简化了维护和保养。装备了平头驾驶室的卡车是F, FM, FH和FL。这个范围的最重型卡车主要用于长途运输，连续工作。驾驶室座舱的设计为驾驶员提供一个实用的工作环境，并且具备过夜的设施。这种驾驶室也有其他用途的车辆，适用于货物配送和轻型工地用车。
车身、驾驶室和驾驶室内饰
9Superstructures
上装
Système de groupes de fonctions
功能组体系
Il existe10 groupes de fonctions principaux, répertoriés ci-dessous:
载货车有一个固定的载货平台，自卸车有一个可以翻转的载货平台。这些承载平台上可以配备多种车身。这种车辆也可以牵引挂车。
Empattement
轴距
L'empattement du véhicule est la distance comprise entre la roue conductrice avant et l'essieu moteur (A).
车辆的轴距是前转向轮到驱动桥轴线之间的距离（A）。
Voie

沃尔沃重型汽车培训教材车架与底盘(法汉对照)

沃尔沃重型汽车培训教材车架与底盘(法汉对照)

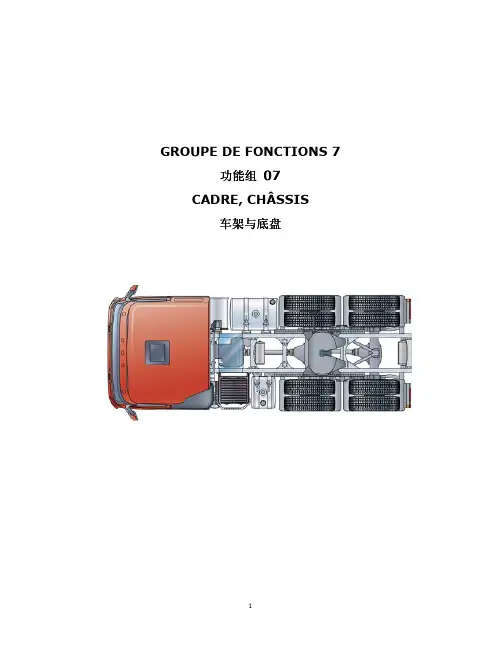

GROUPE DE FONCTIONS 7 功能组 07 CADRE, CHÂSSIS 车架与底盘 车架与底盘1Cadre de chassis 车架Le cadre soutient le groupe motopropulseur, la cabine et la carrosserie du camion. Il est conçu pour résister à des contraintes de torsion de façon à absorber les irrégularités de la chaussée et pour supporter des charges verticales très importantes sans se déformer. 车架支承着动力传动系统、驾驶室和车身。
