基于51单片机的函数信号发生器

51单片机延时函数在嵌入式系统开发中，51单片机因其易于学习和使用、成本低廉等优点被广泛使用。

在51单片机的程序设计中，延时函数是一个常见的需求。

通过延时函数，我们可以控制程序的执行速度，实现定时器功能，或者在需要的时候进行延时操作。

本文将介绍51单片机中常见的延时函数及其实现方法。

一、使用for循环延时这种方法不精确，但是对于要求不高的场合，可以用来估算延时。

cvoid delay(unsigned int time){unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<1275;j++);}这个延时函数的原理是：在第一个for循环中，我们循环了指定的时间次数（time次），然后在每一次循环中，我们又循环了1275次。

这样，整个函数的执行时间就是time乘以1275，大致上形成了一个延时效果。

但是需要注意的是，这种方法因为硬件和编译器的不同，延时时间会有很大差异，所以只适用于对延时时间要求不精确的场合。

二、使用while循环延时这种方法比使用for循环延时更精确一些，但是同样因为硬件和编译器的不同，延时时间会有差异。

cvoid delay(unsigned int time){unsigned int i;while(time--)for(i=0;i<1275;i++);}这个延时函数的原理是：我们先进入一个while循环，在这个循环中，我们循环指定的时间次数（time次）。

然后在每一次循环中，我们又循环了1275次。

这样，整个函数的执行时间就是time乘以1275，大致上形成了一个延时效果。

但是需要注意的是，这种方法因为硬件和编译器的不同，延时时间会有差异，所以只适用于对延时时间要求不精确的场合。

三、使用定时器0实现精确延时这种方法需要在单片机中开启定时器0，并设置定时器中断。

在中断服务程序中，我们进行相应的操作来实现精确的延时。

这种方法需要使用到单片机的定时器中断功能，相对复杂一些，但是可以实现精确的延时。

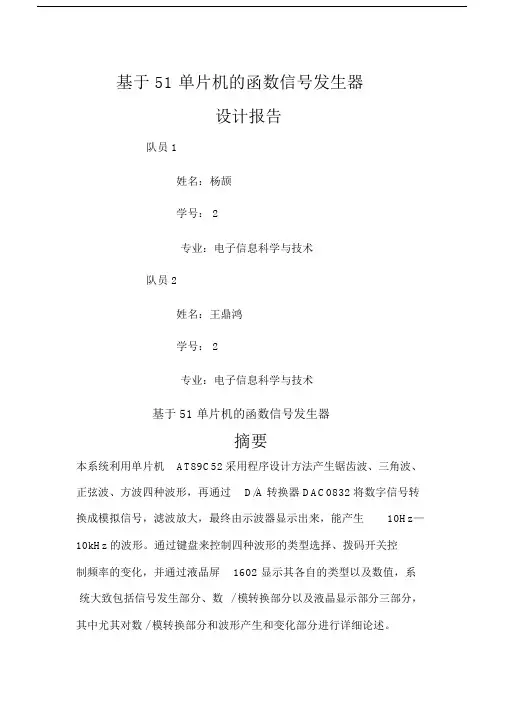

基于 51 单片机的函数信号发生器设计报告队员 1姓名：杨颉学号： 2专业：电子信息科学与技术队员 2姓名：王鼎鸿学号： 2专业：电子信息科学与技术基于 51 单片机的函数信号发生器摘要本系统利用单片机AT89C52采用程序设计方法产生锯齿波、三角波、正弦波、方波四种波形，再通过D/A 转换器 DAC0832将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，能产生10Hz—10kHz的波形。

通过键盘来控制四种波形的类型选择、拨码开关控制频率的变化，并通过液晶屏1602 显示其各自的类型以及数值，系统大致包括信号发生部分、数/ 模转换部分以及液晶显示部分三部分，其中尤其对数 / 模转换部分和波形产生和变化部分进行详细论述。

关键词：单片机 AT89S52、DAC0832、液晶 1602目录1.系统设计1.1 设计要求1.2 方案设计与论证 1.2 方案设计与论证1.2.1信号发生电路方案论证1.2.2单片机的选择论证1.2.3显示方案论证1.2.4键盘方案论证1.3总体系统设计1.4 硬件实现及单元电路设计1.4.1单片机最小系统的设计1.4.2波形产生模块设计1.4.3显示模块的设计1.4.4键盘模块的设计1.5 软件设计流程1.6 源程序2.输出波形的种类与频率的测试2.1 测试仪器及测试说明2.2 测试结果3、附录3.1参考文献3.2附图1、系统设计经过考虑，我们确定方案如下：利用AT89C52单片机采用程序设计方法产生锯齿波、三角波、正弦波、方波四种波形，再通过D/A 转换器 DAC0832将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，通过键盘来控制四种波形的类型选择、频率变化，最终输出显示其各自的类型以及数值。

1.1 、设计要求1> 、利用单片机采用软件设计方法产生四种波形2）、四种波形可通过键盘选择3）、波形频率可调4）、需显示波形的种类及其频率1.2 方案设计与论证1.2.1信号发生电路方案论证方案一：通过单片机控制D/A，输出四种波形。

基于单片机的函数信号发生器设计设计基于单片机的函数信号发生器是一种能够产生各种波形信号的电子设备。

它利用单片机控制并产生不同频率、幅度和相位的信号，可以应用于实验室教学、科研实验、电子设备测试等领域。

本文将详细介绍基于单片机的函数信号发生器的设计原理、硬件实现、软件设计和功能实现等方面。

设计原理函数信号发生器的基本原理是使用振荡电路产生基准信号，再通过放大和滤波电路得到所需频率和幅度的信号。

传统的信号发生器采用模拟电路实现，如RC振荡器和多谐振荡器等。

而基于单片机的信号发生器则利用单片机高度集成的特点，通过软件控制实现信号的产生。

硬件实现振荡电路可以采用单片机内部的定时器/计数器模块来实现。

通过合理设置定时器的工作模式、时钟频率和计数值，可以产生所需的频率信号。

放大和滤波电路用于将振荡电路产生的小幅度信号放大到所需的幅度，并进行滤波处理，消除杂散和谐波。

AD转换电路用于将模拟信号转换为数字信号，以供单片机进行处理和输出。

可以采用单片机内部的ADC模块或外部的ADC芯片来实现。

软件设计单片机的驱动程序用于初始化相关外设，如定时器、IO口和ADC等，并提供相应的读写函数接口。

信号发生器的控制程序通过设置定时器的工作模式和时序控制，生成不同频率和波形的信号。

通过ADC转换获得外部设置的幅度参数，并通过PWM输出产生所需的幅度信号。

功能实现波形选择功能通过软件控制输出不同类型的波形信号，如正弦波、方波、三角波、锯齿波等。

频率调节功能通过改变定时器的工作模式和时钟频率，实现信号频率的调节。

可以设置不同的频率范围和分辨率，满足不同应用的需求。

幅度调节功能通过ADC转换获取外部设置的幅度参数，并通过PWM输出产生所需的幅度信号。

可以设置不同的幅度范围和分辨率，实现信号幅度的调节。

相位调节功能通过改变定时器的时序控制，实现信号相位的调节。

可以设置不同的相位范围和分辨率，满足不同实验或测试的需求。

总结基于单片机的函数信号发生器是一种功能强大、灵活性高的电子设备。

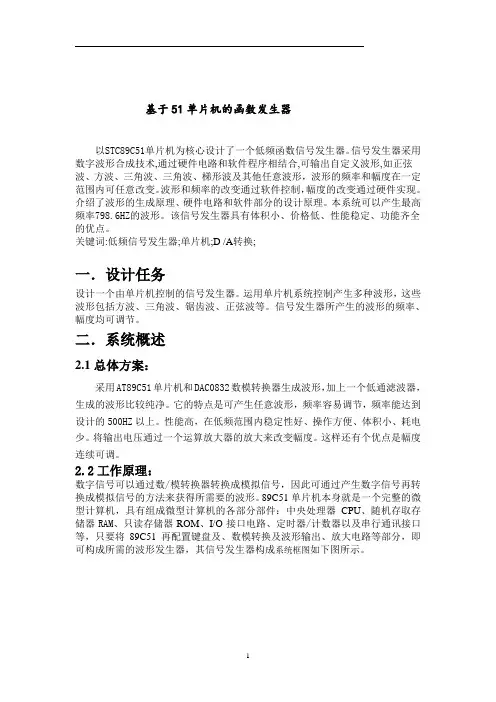

基于51单片机的函数发生器以STC89C51单片机为核心设计了一个低频函数信号发生器。

信号发生器采用数字波形合成技术,通过硬件电路和软件程序相结合,可输出自定义波形,如正弦波、方波、三角波、三角波、梯形波及其他任意波形，波形的频率和幅度在一定范围内可任意改变。

波形和频率的改变通过软件控制，幅度的改变通过硬件实现。

介绍了波形的生成原理、硬件电路和软件部分的设计原理。

本系统可以产生最高频率798.6HZ的波形。

该信号发生器具有体积小、价格低、性能稳定、功能齐全的优点。

关键词:低频信号发生器;单片机;D /A转换;一．设计任务设计一个由单片机控制的信号发生器。

运用单片机系统控制产生多种波形，这些波形包括方波、三角波、锯齿波、正弦波等。

信号发生器所产生的波形的频率、幅度均可调节。

二．系统概述2.1总体方案：采用AT89C51单片机和DAC0832数模转换器生成波形，加上一个低通滤波器，生成的波形比较纯净。

它的特点是可产生任意波形，频率容易调节，频率能达到设计的500HZ以上。

性能高，在低频范围内稳定性好、操作方便、体积小、耗电少。

将输出电压通过一个运算放大器的放大来改变幅度。

这样还有个优点是幅度连续可调。

2.2工作原理：数字信号可以通过数/模转换器转换成模拟信号，因此可通过产生数字信号再转换成模拟信号的方法来获得所需要的波形。

89C51单片机本身就是一个完整的微型计算机，具有组成微型计算机的各部分部件：中央处理器CPU、随机存取存储器RAM、只读存储器ROM、I/O接口电路、定时器/计数器以及串行通讯接口等，只要将89C51再配置键盘及、数模转换及波形输出、放大电路等部分，即可构成所需的波形发生器，其信号发生器构成系统框图如下图所示。

系统框图89C51是整个波形发生器的核心部分，通过程序的编写和执行，产生各种各样的信号，并从键盘接收数据，进行各种功能的转换和信号幅度的调节。

当数字信号电路到达转换电路，将其转换成模拟信号也就是所需要的输出波形。

创新性实验研究报告实验项目名称＿简易函数信号发生器四、实验内容1、运用keil软件对程序进行编写，运行程序，并进行程序修改。

2、运用protues软件进行硬件电路仿真设计。

3、将程序下载到仿真单片机中，并观测输出波形。

4、对程序进行修改，再次运行仿真软件，直到输出理想的波形。

5、仿照仿真软件进行硬件电路的焊接。

6、将程序下载到单片机，并用示波器测试输出波形。

7、对程序进行修改，直到输出满意的波形为止。

3、实验步骤1、首先打开keil软件.2、运用keil软件对程序进行编写，程序见附件。

3、打开protues软件.4、运用protues软件对硬件电路进行设计。

9C51单片机是该信号发生器的核心，具有2个定时器，32个并行I/O口，1个串行I/O口，5个中断源。

由于本设计功能简单，数据处理容易，数据存储空间也足够，因为我们采用了片选法选择芯片，进行芯片的选择和地址的译码。

在单片机最小最小系统中，单片机从P1口接收来自键盘的信号，并通过P0口输出控制信号，通过DA转换芯片最终由示波器显示输出波形。

单片机引脚分配如下：�XTAL1，XTAL2：外接晶振，产生时钟信号。

�RST：复位电路；�P2口：8位数字信号输出输出，外接DAC0832；�P3.6口和P3.7口：DAC0832的时钟信号；单片机模块单片机输出的是数字信号，因为要得到模拟信号的波形就必须对其进行数模转换。

我们采用了DAC0832数模转换器，该芯片具由8位输入锁存器、8位DAC寄存器、8位D/A转换器及转换控制电路四部分构成。

由于其输出为电流输出，因为外加运算放大器LM324使之转换为电压输出。

最后通过示波器显示输出的波形。

数模转换模块运放模块整体硬件电路图五、实验结果与分析1、实验现象、数据记录仿真波形2、对实验现象、数据及观察结果的分析与讨论：经过观察调试，再观察，再调试，最终输出的波形较为理想。

此次试验经过一系列的调试，最终输出的波形为正弦波、方波、三角波。

基于51单片机的简易函数信号发生器的设计与分析郭 辉（阜阳师范学院信息工程学院，安徽阜阳，236037）摘要：函数信号发生器设计与分析是单片机实践中的一重要实验。

本文采用Proteus 对函数信号发生器的原理图进行设计，并通过Keil 软件编程验证该设计的可行性，通过调节按键，该简易函数信号发生器可以正确输出正弦波、锯齿波、梯形波、矩形波，并可以通过按键对相应波形的频率进行调节，最终通过Proteus 制作出该电路的PCB 原理图。

本设计对单片机项目设计与实现具有一定的指导意义。

关键词：信号发生器；AT89C51；Proteus ；Keil ；PCB 中图分类号：TP368.1 文献标识码：BDesign and analysis of a simple function signal generator based on 51 single chip microcomputerGuo Hui（College of Information Engineering,Fuyang Teachers' College,Fuyang Anhui,236037）Abstract ：This paper uses the principle of figure Proteus function signal generator is designed,and the feasibility of the design is verified by Keil software programming,by adjusting the key,the simple function signal generator can output sine wave,Ju Chibo,trapezoidal wave,rectangular wave,and can be adjusted through the key corresponding to the frequency of the waveform, eventually produced by Proteus PCB principle diagram of the circuit.Keywords ：signal generator;AT89C51;Proteus;Keil;PCB 0 引言Proteus 软件为英国Labcenter electronics 公司开发的EDA 工具软件。

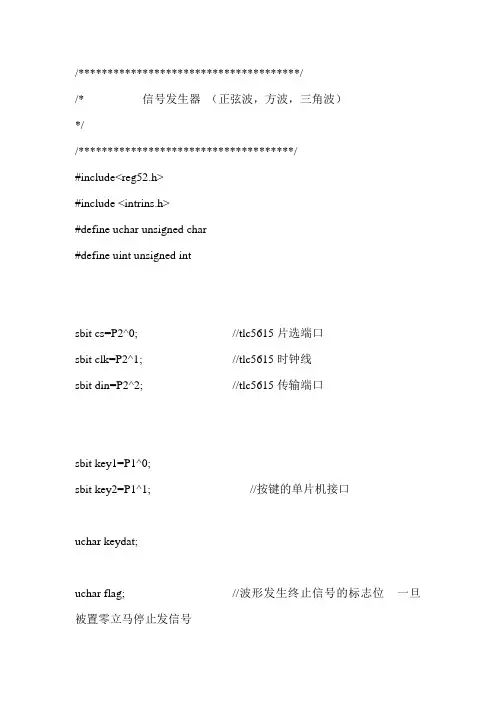

/**************************************//* 信号发生器（正弦波，方波，三角波）*//*************************************/#include<reg52.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned intsbit cs=P2^0; //tlc5615片选端口sbit clk=P2^1; //tlc5615时钟线sbit din=P2^2; //tlc5615传输端口sbit key1=P1^0;sbit key2=P1^1; //按键的单片机接口uchar keydat;uchar flag; //波形发生终止信号的标志位一旦被置零立马停止发信号uchar flagsqu; //方波高低电平控制为（运用定时器1中断控制）uchar m,num;uchar dat=0xff;uchar code tosin[141]={ //正弦波的编码0x00,0x01,0x02,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0a,0x0b,0x0d,0x0e,0x10,0x11,0x13,0x15,0x16,0x18,0x1a,0x1c,0x1e,0x20,0x22,0x25,0x27,0x29,0x2b,0x2e,0x30,0x33,0x35,0x38,0x3a,0x3d,0x40,0x43,0x45,0x48,0x4c,0x4e,0x51,0x55,0x57,0x5a,0x5d,0x60,0x63,0x66,0x69,0x6c,0x6f,0x70,0x71,0x72,0x73,0x74,0x75,0x76,0x77,0x78,0x79,0x7a,0x7b,0x7c,0x7d,0x7e,0x7e,0x7f,0x80,0x7f,0x7e,0x7e,0x7d,0x7c,0x7b,0x7a,0x79,0x78,0x77,0x76,0x75,0x74,0x73,0x72,0x6f,0x6c,0x69,0x66,0x63,0x60,0x5d,0x5a,0x57,0x55,0x51,0x4e,0x4c,0x48,0x45,0x43,0x40,0x3d,0x3a,0x38,0x35,0x33,0x30,0x2e,0x2b,0x29,0x27,0x25,0x22,0x20,0x1e,0x1c,0x1a,0x18,0x16,0x15,0x13,0x11,0x10,0x0e,0x0d,0x0b,0x0a,0x09,0x08,0x07,0x06,0x05,0x04,0x03,0x02,0x02,0x01,0x00};void delay(uchar z) //延时函数{uchar x,y;for(x=0;x<110;x++)for(y=z;y>0;y--);}void prepare() //tlc5615的初始化{cs=1;din=1;clk=0;cs=0; //cs的上升沿和下降沿必须在clk 为低时进?}/* 用中断来产生方波void Squtranslator(){TR1=1; //启动定时器1 控制高低电平的持续时间占空比do{do{_wave=0;}while((!flagsqu) && flag==1);//如果一旦终止信号的//产生可以立马退出循环flagsqu=0;do{_wave=1;}while((!flagsqu) && flag==1);flagsqu=0;}while(flag);flag=1;TR1=0;}*/void Squtranslator() //方波函数{uchar j;uchar dat1=0x7f;while(flag){do{prepare();dat=dat1;for(j=0;j<12;j++){din=(bit)(dat>>7); //将数据的最高位赋给dinclk=1;dat=dat<<1; //一位位的传输clk=0;}cs=1; //cs的上升沿和下降沿必须在clk 为低时进行delay(200); //使高低电平持续一段时间if(dat1==0)dat1=0x7f; //完成了0和0x7f之间的替换elsedat1=0;}while(flag);}}void Tratranslator() //锯齿波的发生函数{uchar j;uchar dat1=0x7f;while(flag){do{prepare();dat=dat1;for(j=0;j<12;j++){din=(bit)(dat>>7); //将数据的最高位赋给dinclk=1;dat=dat<<1; //一位位的传输clk=0;}cs=1; //cs的上升沿和下降沿必须在clk 为低时进行delay(2); //稍加延时dat1--;}while(flag && dat1); //一旦有终止信号就可以停止do{prepare();dat=dat1;for(j=0;j<12;j++){din=(bit)(dat>>7); //将数据的最高位赋给dinclk=1;dat=dat<<1; //一位位的传输clk=0;}cs=1; //cs的上升沿和下降沿必须在clk 为低时进行delay(2); //稍加延时dat1++;}while(flag && (!(dat1==0x7f)));}}void Sintranslator(uchar wave[],uchar num )//正弦波的转换函数{uchar i,j;uchar dat1;do{for(i=0;i<num;i++){prepare();dat1=wave[i]; //打开片选开始工作for(j=0;j<12;j++){din=(bit)(dat1>>7); //将数据的最高位赋给dinclk=1;dat1=dat1<<1; //一位位的传输clk=0;if(flag==0)break;}cs=1; //cs的上升沿和下降沿必须在clk为低时进行delay(1); //稍加延时if(flag==0)break;}}while(flag); //等待控制键的暂停}void keyscan() //切换功能按键返回键值函数{uchar i;for(i=0;i<4;i++){if(key1==0){delay(10);if(key1==0){keydat++;do{}while(!key1); //松手检测if(keydat==4)keydat=1;//加满回零处理}}}}void keycountrl() //切断输出控制函数{if(key2==0){delay(10);if(key2==0){flag=0;do{}while(!key2); //松手检测}}}void main (){uchar temp;TMOD=0x01; //确定定时器的工作方式TH0=(65536-50000)/256; //给定时器0赋予初值TL0=(65536-50000)%256;EA=1; //开总中断ET0=1; //开启定时器0中断TR0=1;while(1){do{switch(keydat){case 1:flag=1;do{Sintranslator(tosin,141);}while(flag);break;case 2: flag=1;do{Tratranslator();}while(flag);break;case 3: flag=1;do{Squtranslator();}while(flag);break;default:break;}}while(flag);temp=keydat; //装载键值while(keydat==temp); //在这里等待键值的改变}}void Time0() interrupt 1{TH0=(65536-50000)/256; //定时器0用来扫描按键不断地扫描dTL0=(65536-50000)%256;num++;if(num==4){keyscan();keycountrl();num=0;}}。

51单片机信号发生器频率调整思路一、引言51单片机信号发生器是一种常见的电子设备，它可以产生各种不同频率的信号。

在实际应用中，有时需要调整信号发生器的频率以满足特定的需求。

本文将介绍如何通过51单片机实现信号发生器频率调整。

二、基本原理信号发生器是一种能够产生不同频率、振幅和波形的电子设备。

在其内部，通常采用了一个稳定的时钟源和一个可变频率的振荡电路来产生不同频率的信号。

其中，时钟源通常采用晶体振荡器或者RC振荡器；而可变频率的振荡电路则可以采用多种不同的方案，比如VCO （Voltage Controlled Oscillator）或PLL（Phase Locked Loop）等。

在51单片机中，可以通过控制其内部定时器/计数器来实现可变频率的振荡电路。

具体来说，我们可以将定时器/计数器设置为一定的计数值，并且将其工作模式设置为定时模式或者计数模式。

当计数值达到预设值时，定时器/计数器就会产生一个中断请求，在中断服务函数中我们可以进行相应处理从而实现对输出波形频率和占空比的控制。

三、实现步骤1. 硬件设计在硬件设计上，我们需要准备一个51单片机开发板、一个LCD显示屏、一个旋转编码器和一些必要的电子元件。

其中，旋转编码器用于调节输出波形的频率，而LCD显示屏用于显示当前频率和占空比等信息。

2. 软件设计在软件设计上，我们需要编写51单片机的程序来实现信号发生器的控制。

具体来说，程序需要完成以下几个任务：（1）初始化定时器/计数器，并将其工作模式设置为定时模式或者计数模式；（2）设置定时器/计数器的计数值，并启动定时器/计数器；（3）在定时器/计数器中断服务函数中，更新输出波形的频率和占空比等参数；（4）通过旋转编码器来调节输出波形的频率，并更新LCD显示屏上相应的信息。

四、总结通过以上步骤，我们可以实现一个简单的51单片机信号发生器，并且可以通过旋转编码器来调节其输出波形的频率。

当然，在实际应用中还需要考虑到一些其他因素，比如精度、稳定性、噪声等问题。

基于单片机的函数信号发生器设计引言：函数信号发生器是一种能够产生各种不同波形的仪器，广泛应用于电子实验、仪器仪表测试等领域。

传统的函数信号发生器通常由模拟电路实现，但使用单片机来设计函数信号发生器具有灵活性高、可编程性强的优点。

本文将介绍一种基于单片机的函数信号发生器的设计。

一、设计原理单片机函数信号发生器的设计基于数字信号处理技术，通过使用单片机的计时器和IO口来产生各种不同形状和频率的波形。

其主要步骤如下：1.选择适当的单片机选择一款拥有足够IO口和计时器功能的单片机作为控制核心。

可以使用常见的单片机如ATmega16、STM32等。

2.设计时钟电路通过外部晶振或者内部时钟源，提供稳定的时钟信号。

3.波形生成算法选择合适的波形生成算法，根据算法设计相应的程序来生成正弦、方波、三角波等不同波形。

4.输出接口设计设计输出接口，可以使用模拟输出电路将数字信号转化为模拟信号输出到外部设备，也可以使用DAC芯片来实现模拟输出。

二、硬件设计1.单片机选型在选择单片机时，需要考虑到所需的IO口数量、计时器数量和存储器容量等因素。

对于初学者来说，可以选择ATmega16单片机，它拥有足够的IO口和计时器资源。

2.时钟电路设计为了使单片机能够稳定工作，需要提供合适的时钟信号。

可以使用外部晶振电路或者内部时钟源。

同时，还需要添加滤波电路来排除干扰。

3.输入电路设计如果需要通过键盘或者旋钮来调节频率和幅度等参数，可以设计相应的输入电路。

可以使用AD转换器来将模拟信号转化为数字信号输入到单片机。

4.输出电路设计为了将数字信号转化为模拟信号输出到外部设备，可以使用RC电路或者声音音箱等输出装置。

三、软件设计1.程序框架设计设计程序框架，包括初始化配置、波形生成循环、参数调整等部分。

2.波形生成算法编写根据所选的波形生成算法，编写相应的程序代码。

可以使用数学函数来生成正弦波、三角波等形状，也可以采用查表法。

3.输入参数处理根据设计要求，编写处理输入参数的程序代码，实现参数调整、频率设置等功能。

基于AT89S51单片机的数字信号发生器【摘要】智能仪器的出现，极大地扩充了传统仪器的应用范围。

智能仪器凭借其体积小、功能强、功耗低等优势，迅速地在家用电器、科研单位和工业企业中得到了广泛的应用。

本系统是基于AT89S51单片机设计的数字式波形发生器。

采用AT89S51作为系统的控制核心，外围电路采用数字/模拟转换电路（DAC0832），运放电路（MC1458），按键，ISP接口等。

通过按键控制切换产生正弦波，锯齿波，三角波，方波，各类型信号的频率统一为100HZ，而幅值在-5V~+5V范围内可调。

本设计电路原理简单，性能较好，具有一定的实用性和参考价值。

【关键词】单片机 ,波形发生器，D/A电路DIGITAL SIGNAL GENERATOR DESIGN BASED ON AT89S51【ABSTRACT】The emergence of intelligent machines, which greatly expanded the scope of application of traditional instruments. Intelligent instrument, with its small size, powerful, low-power advantages of home appliances quickly, research institutes and industrial enterprises has been widely used.The system is a digital waveform generator based on single chip computer. AT89S51 is used as a control core. The system is composed by digital/analog conversion (DAC0832),imply circuit (MC1458),button ISP inferface and LED lights. It can generate square triangle and sine wave,with LED display .The frequency of various types of signal unity of 100HZ, but the amplitude in the-5V ~ +5 V range adjustable. The circuit design is simple, better performance, has some practical and reference value.【KEY WORDS】the single chip computer , the signal generator , D/A conversion目录绪论 (9)1. 波形发生器现状 (9)2. 单片机在波形发生器中的运用 (9)第一章系统设计 (10)1. 系统要求 (11)2. 系统方案选择与论证 (11)3. 系统设计原理与思路 (11)第二章硬件电路的设计 (12)1. AT89S51的介绍 (12)2. 资源分配 (15)3. 最小单片机系统的设计 (15)4. 各模块电路的设计 (17)5. ISP接口 (23)第三章软件设计 (24)1. 主程序的设计 (25)2. 锯齿波程序的设计 (25)3. 三角波程序的设计 (26)4. 正弦波程序的设计 (27)5. 方波程序的设计 (28)第四章测试仿真 (29)1. 软件仿真 (29)2. 仿真结论分析 (30)3. 硬件测试结论分析 (31)绪论1.波形发生器现状波形发生器作为一种常用的应用电子仪器设备，传统的波形发生器可以完全用硬件电路搭建，如应用555振荡电路可以产生正弦波，三角波，方波等波形，传统的波形发生器多采用这种方式设计，这种方式不应用单片机，但是这种方式存在波形质量差，控制难，可调范围小，电路复杂和体积大等缺点，在科学研究和生产实践中，如工业过程控制，生物医学，地震模拟震动等领域往往需要低频信号源，而由硬件搭建的波形发生器效果往往达不到好的效果，而且低频信号源所需要的RC很大，大电阻，大电容在制作上有困难，参数的精度也难以保证，而且体积大，漏电，体积大是该类波形发生器的显著缺点。

基于单片机的函数信号发生器的设计与实现首先，我们需要确定信号发生器的基本功能和要支持的信号类型。

常见的信号类型包括正弦波、方波、三角波和锯齿波等。

我们可以设计一个菜单界面，通过按键或旋钮选择需要生成的信号类型。

选择信号类型后，用户可以调节频率、幅度和相位等参数，生成相应的信号。

接下来，我们需要设计硬件电路。

基于单片机的函数信号发生器需要一个DA转换芯片来实现数字信号到模拟信号的转换。

我们可以选择常用的模数转换芯片，比如R-2R电阻网络型DA转换芯片。

通过电阻网络的调节，我们可以将单片机输出的数字信号转换为对应的模拟信号。

另外，我们还需要考虑信号的放大和滤波问题。

常见的做法是使用运放作为信号的放大器，通过运放的增益调节，我们可以将信号放大到合适的幅度。

同时，我们还需要滤波电路来去除高频噪声和谐波，以保证输出信号的质量。

在硬件设计完成后，我们需要进行软件编程。

我们可以选择一种合适的单片机，根据其开发环境和编程语言进行开发。

常见的单片机包括51单片机、AVR单片机和STM32等。

我们可以使用C语言或汇编语言编写程序，通过定时器和IO口控制输出信号的频率和幅度。

在软件编程中，我们需要实现信号类型的选择、频率、幅度和相位的调节，以及信号输出的控制。

可以根据用户的选择，生成对应的数字信号，并通过DA转换芯片转换成模拟信号。

同时，我们还可以在程序中添加一些附加功能，比如保存设置、显示当前参数等。

最后，我们需要进行整体调试和测试。

我们可以通过示波器来观察输出信号的波形和频谱，以验证信号发生器的功能和性能。

如果有问题，我们可以通过调整电路和程序进行调试和优化。

总之，基于单片机的函数信号发生器的设计与实现是一个相对复杂和庞大的项目。

它需要我们对单片机的原理和编程有一定了解，同时还需要具备一定的电路设计和调试能力。

但是，通过这个项目的实践，我们可以提高我们的技术能力和创新能力，在电子领域中取得更多的成就。

基于单片机的函数信号发生器毕业设计完整版本毕业设计旨在设计一个基于单片机的函数信号发生器，以满足工程实践需求。

设计的信号发生器将具有以下特点：能够输出多种波形、具备可调频率和幅度的功能、具备稳定性和高精度等。

首先，信号发生器的硬件设计包括信号源、滤波电路、放大电路和输出电路。

信号源负责产生基本的信号波形，可以通过设置单片机的IO口电平高低来控制信号的波形。

滤波电路和放大电路主要负责对信号进行滤波和放大处理，以确保输出的波形质量和幅度稳定性。

输出电路则是将放大后的信号输出到外部设备上。

其次，信号发生器的软件设计主要是通过编程控制单片机的IO口来实现波形的生成和调节。

编程方面，可以使用C语言或者汇编语言来编写程序，实现波形的输出、频率和幅度的调节等功能。

在程序的运行过程中，需要通过控制IO口电平的高低来控制信号的形状。

同时，可以使用按键或旋钮等外部输入设备来实现对频率和幅度的调节，以满足用户的实际需求。

最后，在设计的过程中需要注意信号发生器的稳定性和精度。

稳定性主要包括信号的频率稳定性和幅度稳定性。

频率稳定性可以通过使用高精度的时钟源和精确的频率分频电路来实现。

幅度稳定性可以通过使用高精度的放大电路和自动增益控制电路来实现。

精度方面，则可以通过使用高精度的模拟数字转换芯片和时钟源来实现。

总的来说，基于单片机的函数信号发生器在工程实践中具有重要意义。

本设计旨在结合硬件和软件技术，实现一个功能完善、稳定性好、精度高的信号发生器。

通过合理的设计和优化，该信号发生器能够满足工程实践的需求，为相关领域的研究提供信号源支持。

电路综合实习报告课程题目：基于单片机D/A转换设计函数信号发生器摘要：以51单片机为核心设计函数信号发生器，采用程序设计方法产生正弦波，方波，三角波，方波，锯齿波，波形的频率在一定频率范围内可任意改变。

通过键盘来控制四种波形的类型选择与频率变化，并通过液晶屏1602显示其各自的类型及数值。

主要包括信号发生部分、D/A转换部分以及液晶显示部分。

关键词：D/A转换，液晶显示主要内容：1.实习原理2.实习内容1)系统设计●设计要求●方案设计（各模块设计）●软件设计流程2)通过示波器对波形种类及频率进行测试●测试说明●测试过程●测试结果3.实习的心得体会4.附录：源程序1.实习原理：●系统总体框图●主控芯片AT89S52●DAC0832的内部结构：D/A转换原理图DAC0832是双列直插式8位D/A转换器。

能完成数字量输入到模拟量(电流) 输出的转换。

其主要参数如下：分辨率为8位，转换时间为1μs，满量程误差为±1LSB，参考电压为-10V～+10V，供电电源为+5V～+15V，逻辑电平输入与TTL兼容。

DAC0832中有两级锁存器，第一级锁存器称为输入寄存器，它的允许锁存信号为ILE，第二级锁存器称为DAC寄存器，它的锁存信号也称为通道控制信号 /XFER。

●液晶屏的显示●矩阵键盘2.实习内容：1）系统设计利用AT89S52单片机采用程序设计方法产生锯齿波、正弦波、方波、三角波四种波形，再通过D/A转换器DAC0832将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，通过键盘来控制四种波形的类型选择、频率变化，最终输出显示其各自的类型以及数值。

●设计要求1)基于单片机的D/A转换用软件编程产生四种波形，分别为：锯齿波，正弦波，方波，三角波；2）通过键盘选择四种波形类型；3）波形频率可调；●方案设计论证显示方案论证：方案一：采用LED数码管。

LED数码管由8个发光二极管组成，每只数码管轮流显示各自的字符。

基于51单片机的函数信号发生器
一、任务
设计并制作一台基于51单片机的函数信号发生器，使之能产生正弦波、方波和三角波信号，且不能使用专用集成函数发生器芯片。

二、要求
系统框图：
1．基本要求
1)信号发生器能产生正弦波、方波和三角波三种周期性波形；
2)输出信号频率在100Hz～1kHz范围内可调；
3)输出信号波形无明显失真；
2．发挥部分
1)将输出信号频率范围扩展为10Hz～10kHz，输出信号频率可分段调节：在10Hz～
10kHz范围内步进间隔为100Hz；
2)在1k 负载条件下，输出正弦波信号的电压峰-峰值V opp在0～5V范围内即可；
3)可实时显示输出信号的类型、幅度、频率和频率步进值；
4)其他。

三、说明
设计报告正文应包括系统总体框图、核心电路原理图、主要流程图和主要的测试结果。

完整的电路原理图、重要的源程序和完整的测试结果可用附件给出。

四、评分标准
注：请大家于五一收假的晚上之前把你们所需要的元件清单拿过来，我们好统一购买元器件。

111 前言波形发生器,是一种作为测试用的信号源,是当下很多电子设计要用到的仪器。

现如今是科学技术和设备高速智能化发展的科技信息社会,集成电路发展迅猛,集成电路能简单地生成各式各样的波形发生器,将其他信号波形发生器于用集成电路实现的信号波形发生器进行对比,波形质量、幅度和频率稳定性等性能指标,集成电路实现的信号波形发生器都胜过一筹,随着单片机应用技术的不断成长和完善,导致传统控制与检测技术更加快捷方便。

2 系统设计思路文章基于单片机信号发生器设计,产生正弦波、方波、三角波,连接示波器,将生成的波形显示在示波器上。

按照对作品的设计研究,编写程序,来实现各种波形的频率和幅值数值与要求相匹配,然后把该程序导入到程序存储器里面。

当程序运行时,一旦收到外界发出的指令,要求设备输出相应的波形时,设备会调用对应波形发生程序以及中断服务子程序,D/A转换器和运放器随之处理信号,然后设备的端口输出该信号。

其中,KEY0为复位键,KEY1的作用是选择频率的步进值,KEY2的作用是增加频率或增加频率的步进值,KEY3的作用是减小频率或减小频率的步进值,KEY4的作用是选择三种波形。

103为可调电阻,用于幅值的调节。

自锁开关起到电源开关的作用。

启动电源,程序运行的时候,选择正弦波,红色LED灯亮起;选择方波,黄色LED灯亮起;选择三角波,绿色LED灯亮起。

函数信号发生器频率最高可达到100Hz,最低可达到10Hz,步进值0.1-10Hz,幅值最高可到3.5V。

系统框图如图1所示。

3 软件设计选用AT89C51单片机编写程序。

这种方法控制信号波形的频率和幅值是通过编写程序来实现,通过改变程序来实现频率的变化,且这种方法无需改变硬件电路。

这种方法可以使信号的精度很高(编程产生的是数字信号),并可使电路得到一定程度上的简化。

主程序和生成波形的子程序共同组成了系统软件设计,生成波形的子程序的编程是软件设计的主要内容,各种波形通过编程来得到。

函数信号发生器设计报告参赛人员：朱秋王嘉文房开兰指导教师：漆晶二0 0 九年七月十四日摘要波形发生器是一种常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。

本函数发生器采用STC89C52 单片机作为控制核心，外围采用数字/模拟转换电路（DAC0832）、运放电路（uA741）、倍频电路（CD4046）、按键和LCD显示电路等。

电路采用STC89C52单片机和一片DAC0832数模转换器组成数字式低频信号发生器。

函数信号发生器，它具有价格低、性能高和在低频范围内稳定性好、操作方便、体积小、耗电少等特点。

由于采用了uA741运算放大器和滤波电路，使其电路更加具有较高的稳定性能，性能比高。

此电路清晰，出现故障容易查找错误，操作简单、方便。

通过按键控制可产生方波、三角波、正弦波，同时用LCD1602显示幅值和频率。

所产生的波形V P-P范围为0~5 V，由倍频电路使频率范围为100Hz~ 1MHz,波形准确并且平滑。

本系统设计简单、性能优良，具有一定的实用性。

关键词：单片机；倍频；调频；调幅；LCD1602AbstractWaveform generator is a common signal source, widely used in electronic circuits, automatic control systems and experiments in areas such as teaching .Function generator used as a control core STC89C52 single-chip, external digital / analog converter circuit (DAC0832),operational amplifier circuit (uA741), frequency-doubling circuit (CD4046), and buttons and LCD display circuit. STC89C52 circuit and a single-chip digital DAC0832 Digital to Analog component of low-frequency signal generator. Function signal generator, it has a low price, high-performance and low-frequency range of good stability, convenient operation, small size, low power consumption and so on. UA741 As a result of the operational amplifier and filter circuit to circuit with high stability and more performance, high performance. This circuit clears, easy to find failure error, simple and convenient.Keys can be generated through control of square wave, triangle wave, sine wave, LCD display at the same time with the amplitude and frequency. Waveform generated by VP-P range of 0 ~ 5 V, so that by the multiplier circuit for frequency range 92.592593Hz ~ 217.3913Hz, accurate and smooth waveform. The system is designed to be simple, excellent performance, with a certain degree of practicality.Key words:microcomputer; frequency; FM; AM; LCD1602目录一、系统方案 (5)1、1 信号发生部分 (5)1、2显示部分 (6)二、系统设计 (6)2、1 总体设计思路 (6)2、2总体框图 (6)三、硬件电路 (7)3、1单片机电路 (7)3、1、1 功能与基本原理 (7)3、1、2 资源分配 (8)3、2波形转换(D/A)电路 (8)3、3显示接口电路 (9)3、4倍频电路 (9)四、软件设计及流程 (10)五、调试与测试结果 (11)5、1 硬件调试 (11)5、2 软件调试 (11)六、结束语 (11)七、参考文献 (12)八、附录 (12)8、1 元件清单 (12)8、2 电路原理图 (13)8、3 程序清单 (13)一、系统方案题目要求实现的任务是设计并制作一个函数信号发生器，能产生正弦波，方波，三角波，要求不用DDS和专用的波形产生芯片，频率范围100Hz~1MHz，幅度0~5V，方波占空比可调，实时显示频率和幅度。
