数字逻辑应用与设计知识点数字逻辑应用与设计是计算机科学与工程领域的重要基础知识，它涉及到数字电路的设计、逻辑分析与应用等方面。
本文将从以下几个方面对数字逻辑应用与设计的相关知识点进行探讨。
一、数字逻辑基础知识1. 二进制与十进制：介绍二进制与十进制数制的互相转换方法，以及其在计算机中的应用。
2. 逻辑门与布尔代数：介绍逻辑门的种类与功能，并引出与逻辑门相关的布尔代数的基本规则。
3. 组合逻辑电路：讲解组合逻辑电路的设计原理、常用的逻辑门电路，以及组合逻辑电路的应用。
二、数字逻辑应用1. 编码器与解码器：介绍编码器与解码器的基本原理、种类及其应用场景。
2. 多路选择器与复用器：讲解多路选择器与复用器的基本概念、操作方式及其在电路设计中的应用。
3. 加法器与减法器：讲解全加器和全减器的结构和实现方法，并介绍加法器和减法器的级联应用。
4. 移位寄存器与计数器：介绍移位寄存器和计数器的基本原理，以及它们在数字系统中的应用。
三、数字逻辑设计1. Karnaugh图：简要介绍Karnaugh图及其在逻辑函数化简中的应用方法。
2. 时序逻辑与状态机：讲解时序逻辑电路的基本概念，引出状态机的概念和分类，并举例说明其应用。
3. 存储器与寄存器：介绍存储器的基本结构、存储方式，以及常用的寄存器类型。
4. 控制器设计：讲解控制器的设计原理与方法，引入基本的有限状态机的设计流程。
综上所述，数字逻辑应用与设计的知识点包括数字逻辑基础、数字逻辑应用和数字逻辑设计等方面。
它们是计算机科学与工程领域中不可或缺的基础知识，对于深入理解计算机原理和设计具有重要意义。
通过学习与应用这些知识点，我们可以更好地理解数字电路的工作原理，为计算机系统的设计与优化提供有力支持。
数字逻辑设计知识点数字逻辑设计是计算机科学中非常重要的一门学科，它主要研究数字电子电路和逻辑电路的设计与实现。
在计算机领域，数字逻辑设计是构建计算机硬件的基础，也是计算机组成与结构的重要组成部分。
本文将从基本原理、逻辑门、化简、时序逻辑等多个方面介绍数字逻辑设计的知识点。
一、基本原理数字逻辑设计的基础是布尔代数和逻辑运算。
布尔代数是由英国数学家乔治·布尔提出的算法，用于描述逻辑关系，是数字逻辑设计的重要数学基础。
逻辑运算包括与、或、非、异或等运算，通过这些运算可以构建逻辑电路。
二、逻辑门逻辑门是构成数字逻辑电路的基本组件，它们通过执行逻辑运算来实现特定的功能。
常见的逻辑门有与门、或门、非门、异或门等。
例如，与门的输出只有当所有输入都为1时才为1，否则为0；或门的输出只有当至少一个输入为1时才为1，否则为0。
逻辑门的电路图可以使用布尔代数表达式或者真值表来表示，以方便理解和分析逻辑电路的功能。
逻辑门可以通过组合逻辑和时序逻辑的方式进行组合，实现更复杂的功能。
三、化简在数字逻辑设计中，化简是一种常用的方法，用于简化逻辑电路的结构和功能。
通过化简可以减少逻辑门的使用数量，提高电路的运算速度和节省成本。
常用的化简方法包括代数化简、卡诺图和映射方法等。
代数化简通过运用布尔代数的公式和规则，将复杂的逻辑表达式简化为更简单的形式。
卡诺图是一种图形化的工具，通过将逻辑函数转化为一个由矩形方块组成的表格，从而帮助我们直观地找出简化逻辑表达式的方法。
映射方法可以将逻辑电路直接映射为门电路或者转移函数。
四、时序逻辑时序逻辑是数字逻辑设计中的重要概念，它描述了电路的状态和信号随时间变化的关系。
时序逻辑是处理时钟信号和状态转移的电路，广泛用于计算机的处理器和存储器设计中。
时序逻辑电路通常包括寄存器、触发器、计数器等。
寄存器是一种用于存储数据的电路，以二进制形式存储；触发器是一种用于存储和稳定电平信号的电路；计数器是一种用于计数和控制信号电路状态转移的电路。
1.采用3-8线译码器74LS138和门电路构成的逻辑电路如图所示, 请对该电路进行分析, 写出输出方程, 并化解为最简与-或式。
（10分）1.解: 分析此图, 可知: F1= ,F2=4567m m m m +++ 化简过程: 由卡诺图及公式化简均可, 此处略 化简得: （2分）2F A =2.已知逻辑函数: , 试用一片4选1数据选择器和门电路实现该逻辑函数, 要求采用代数法, 写出设计全过程, 并画出电路图。
（10分）A 1ST YD 0D 1D 2D 3A 0① 写出逻辑函数F 的表达式（2分）==F A B C AB C ABC A BC ABCA B C AB C C A BC ABCA B C AB A BC ABC=+++++++++++（）② 写出4选1数据选择器输出端逻辑函数Y 的表达式（2分）100101102103Y A A D A A D A A D A A D =+++③令 , 比较 和 两式可得: （2分）01231D C D D D C ====④ 根据上式画出的逻辑图。
（4分）五、 画出下列各触发器Q 端的波形: （设Q = 0）(10 分, 每小题5 分) 1、已知JK 触发器输入信号J 和K 、时钟脉冲CP 、异步置位端 和 的波形如下图所示, 试画出触发器输出端Q 的波形, 设初始状态为0。
（5分）QCPJS S DR DK J2.下图由边沿D 触发器构成的触发器电路, 设其初始状态为0。
输入信号如右图所示, 试画出Q 端的输出波形。
（5分）CP QD R D R六、 小规模时序逻辑电路设计（15分）1.分析下图所示电路。
（15分）要求: 1）、写出驱动方程、状态方程、输出方程；2）、列出状态转换真值表, 画出状态转换图； 3）、说明电路的逻辑功能及启动特性。
Y解: 1.写方程式10202110102012121 Y=n n n n n n n nn n n D Q Q Q D Q Q Q Q Q D Q Q Q +++⎧⎧==⎪⎪⎪⎪==⎨⎨⎪⎪==⎪⎪⎩⎩驱动方程状态方程输出方程2.列状态转换真值表CP 脉冲序列2nQ 1nQ 0nQ +10n Q +11n Q +12n Q 000000112345001011011111111110110100100000001101111Y00010001无效状态3.画状态转换图电路为同步模6计数器, 不能自启动74LS161采用置数法实现十进制计数器的逻辑图。

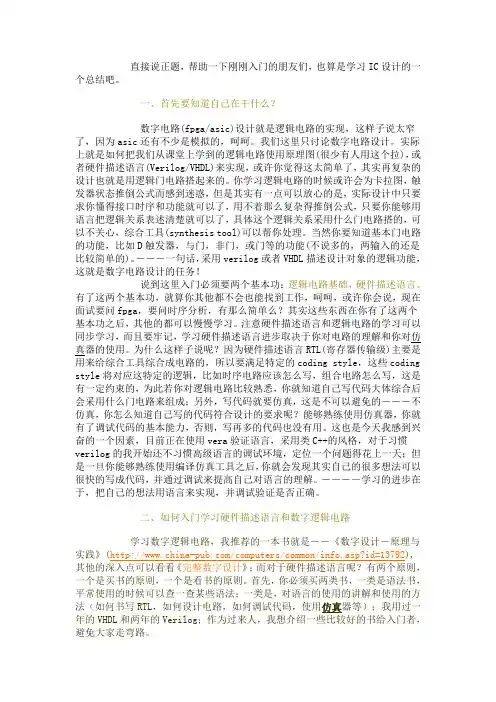

直接说正题，帮助一下刚刚入门的朋友们，也算是学习IC设计的一个总结吧。
一、首先要知道自己在干什么？数字电路(fpga/asic)设计就是逻辑电路的实现，这样子说太窄了，因为asic还有不少是模拟的，呵呵。
我们这里只讨论数字电路设计。

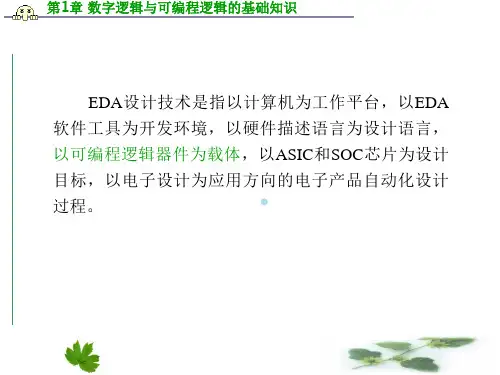

实际上就是如何把我们从课堂上学到的逻辑电路使用原理图(很少有人用这个拉)，或者硬件描述语言(Verilog/VHDL)来实现，或许你觉得这太简单了，其实再复杂的设计也就是用逻辑门电路搭起来的。
你学习逻辑电路的时候或许会为卡拉图，触发器状态推倒公式而感到迷惑，但是其实有一点可以放心的是，实际设计中只要求你懂得接口时序和功能就可以了，用不着那么复杂得推倒公式，只要你能够用语言把逻辑关系表述清楚就可以了，具体这个逻辑关系采用什么门电路搭的，可以不关心，综合工具(synthesis tool)可以帮你处理。
当然你要知道基本门电路的功能，比如D触发器，与门，非门，或门等的功能(不说多的，两输入的还是比较简单的)。
－－－一句话，采用verilog或者VHDL描述设计对象的逻辑功能，这就是数字电路设计的任务！说到这里入门必须要两个基本功：逻辑电路基础，硬件描述语言。
有了这两个基本功，就算你其他都不会也能找到工作，呵呵，或许你会说，现在面试要问fpga，要问时序分析，有那么简单么？其实这些东西在你有了这两个基本功之后，其他的都可以慢慢学习。
注意硬件描述语言和逻辑电路的学习可以同步学习，而且要牢记，学习硬件描述语言进步取决于你对电路的理解和你对仿真器的使用。
为什么这样子说呢？因为硬件描述语言RTL(寄存器传输级)主要是用来给综合工具综合成电路的，所以要满足特定的coding style，这些coding style 将对应这特定的逻辑，比如时序电路应该怎么写，组合电路怎么写，这是有一定约束的，为此若你对逻辑电路比较熟悉，你就知道自己写代码大体综合后会采用什么门电路来组成；另外，写代码就要仿真，这是不可以避免的－－－不仿真，你怎么知道自己写的代码符合设计的要求呢？能够熟练使用仿真器，你就有了调试代码的基本能力，否则，写再多的代码也没有用。
