检验电力系统中各种工频电表(电压表、电流表、功率表、频率表、功率因数表、相位表)的基本误差

电测仪表专业（技能）模拟习题及答案一、单选题（共50题，每题1分，共50分）1、开展校准可否依据实验室自己制定的校准规范？（）A、可以，但需要经过确认并获得客户对校准规范的认可B、可以，只要有校准规范就可以C、不可以，该校准规范只能校准本实验室的仪器D、不可以，只有根据国家校准规范才可以开展校准正确答案：A2、对于测控装置的电压测量一般取7点（）A、0%、20%、40%、50%、60%、80%、100%B、0%、20%、40%、50%、80%、100%、120%C、0%、20%、40%、60%、80%、100%、120%D、0%、20%、40%、60%、80%、100%正确答案：C3、根据DL/T980-2005《数字多用表检定规程》的检定装置要求，检定装置各功能的扩展不确定度（一般可取2倍的置信因子）一般小于被捡DMM 各测量功能所允许误差的（）A、1/2B、1/3C、1/5D、1/10正确答案：B4、测量是以确定()为目的的一组操作。

A、误差B、结果C、量值D、数值正确答案：C5、作业人员在现场工作过程中，凡遇到异常情况（如直流系统接地等）或断路器（开关）跳闸时，不论与本工作是否有关，都应立即（），保持现状。

A、停止工作B、报告领导C、报告调控人员D、报告运维人员正确答案：A6、两只相同的电容10μF/16V串联，其总熔炼和耐压值是（）。

A、5μF/16VB、20μF/16VC、5μF/32VD、10μF/32V正确答案：C7、直流电阻箱检定规程规定:对于检定不合格的标准电阻()，但必须满足所定等级的全部技术要求。

A、只能报废B、必须降二级使用C、允许降一级使用D、不允许使用正确答案：C8、电流互感器相当于普通变压器()运行状态。

A、满负荷B、带负荷C、短路D、开路正确答案：C9、检定10-3Ω标准电阻，采用哪种电桥()。

A、三次平衡电桥B、交流电桥C、直流双臂电桥D、单电桥正确答案：C10、进行心肺复苏法时，如有担架搬运伤员，应该持续做心肺复苏，中断时间不超过（）sA、30B、60C、5D、10正确答案：C11、"变换式功率因数表示值误差若均偏"快"，则应()。

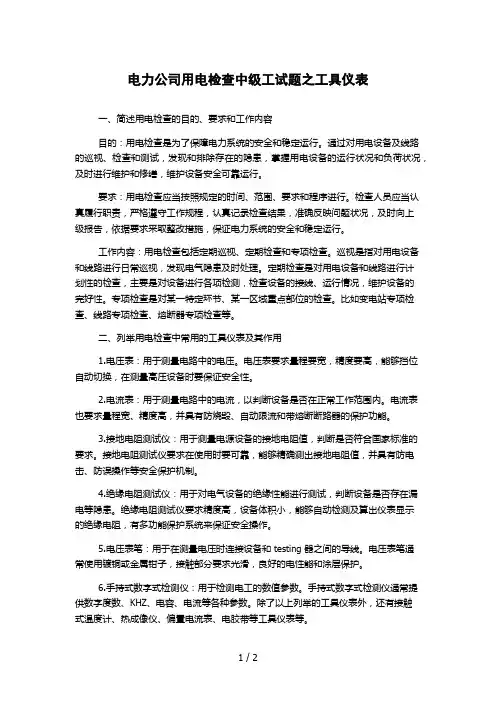

电力公司用电检查中级工试题之工具仪表一、简述用电检查的目的、要求和工作内容目的：用电检查是为了保障电力系统的安全和稳定运行。

通过对用电设备及线路的巡视、检查和测试，发现和排除存在的隐患，掌握用电设备的运行状况和负荷状况，及时进行维护和修缮，维护设备安全可靠运行。

要求：用电检查应当按照规定的时间、范围、要求和程序进行。

检查人员应当认真履行职责，严格遵守工作规程，认真记录检查结果，准确反映问题状况，及时向上级报告，依据要求采取整改措施，保证电力系统的安全和稳定运行。

工作内容：用电检查包括定期巡视、定期检查和专项检查。

巡视是指对用电设备和线路进行日常巡视，发现电气隐患及时处理。

定期检查是对用电设备和线路进行计划性的检查，主要是对设备进行各项检测，检查设备的接线、运行情况，维护设备的完好性。

专项检查是对某一特定环节、某一区域重点部位的检查。

比如变电站专项检查、线路专项检查、熔断器专项检查等。

二、列举用电检查中常用的工具仪表及其作用1.电压表：用于测量电路中的电压。

电压表要求量程要宽，精度要高，能够挡位自动切换，在测量高压设备时要保证安全性。

2.电流表：用于测量电路中的电流，以判断设备是否在正常工作范围内。

电流表也要求量程宽、精度高，并具有防烧毁、自动限流和带熔断断路器的保护功能。

3.接地电阻测试仪：用于测量电源设备的接地电阻值，判断是否符合国家标准的要求。

接地电阻测试仪要求在使用时要可靠，能够精确测出接地电阻值，并具有防电击、防误操作等安全保护机制。

4.绝缘电阻测试仪：用于对电气设备的绝缘性能进行测试，判断设备是否存在漏电等隐患。

绝缘电阻测试仪要求精度高，设备体积小，能够自动检测及算出仪表显示的绝缘电阻，有多功能保护系统来保证安全操作。

5.电压表笔：用于在测量电压时连接设备和 testing 器之间的导线。

电压表笔通常使用镀铜或金属钳子，接触部分要求光滑，良好的电性能和涂层保护。

6.手持式数字式检测仪：用于检测电工的数值参数。

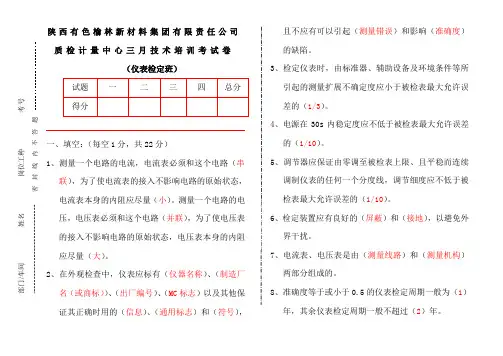

部门/车间__________姓名__________岗位工种__________考号__________陕西有色榆林新材料集团有限责任公司 证其正确时用的（信息）、（通用标志）和（符号），且不应有可以引起（测量错误）和影响（准确度）的缺陷。

3、检定仪表时，由标准器、辅助设备及环境条件等所引起的测量扩展不确定度应小于被检表最大允许误差的（1/3）。

4、电源在30s 内稳定度应不低于被检表最大允许误差的（1/10）。

5、调节器应保证由零调至被检表上限、且平稳而连续调制仪表的任何一个分度线，调节细度应不低于被检表最大允许误差的（1/10）。

6、检定装置应有良好的（屏蔽）和（接地），以避免外界干扰。

7、电流表、电压表是由（测量线路）和（测量机构）两部分组成的。

8、准确度等于或小于0.5的仪表检定周期一般为（1）年，其余仪表检定周期一般不超过（2）年。

部门/车间__________姓名__________岗位工种__________考号__________二、选择题（每题2分，共22分）、准确度等于和小于0.2的电流（压）表，其基本误E ）湿度（B ）；准确度等于0.5的电流（压）表，其基本误差的检定条件D ）湿度（C ）；绝缘电阻测量试验的环境A ）湿度（F ）。

℃～35℃ B.40%～60% ～80% D.（20±5）℃ （20±2）℃ F.≤75%、电流（压）表最大基本误差、最大升降变差的数据E ）法则，对准确度等于和小于0.2的仪B ）位，第（C ）位数修约；准确0.5的仪表保留小数位数（A ）位，B ）位修约。

A.一B.二C. 三D.四E.四舍六入F.四舍五入三、简答题（每题14分，共56分） 1、简单常用电工仪表的分类。

答：通常分为四种类型：直读指示仪表；比较仪表；图示仪表；数字仪表。

工作原理分：电磁式、磁电式、电动式、感应式、整流式、热电式、电子式、静电式等。

被测量性质分：电流表、电压表、功率表、电阻表、电度表、功率因数表、频率表、万用表等。

第一章电工仪表及测量的基本知识在电能的生产、传输、分配和使用等各个环节中，都需要通过电工仪表对系统的运行状态(如电能质量、负荷情况等)加以监测，从而保证系统安全而又经济地运行，所以人们常把电工仪表和测量称作电力工业的眼睛和脉搏。

电工仪表和测量技术是从事电气工作的技术人员必须掌握的一门学科。

本章主要介绍电工仪表及测量的基本知识。

第一节电工仪表的基本原理与组成进行电量或磁量测量所需的仪器仪表，统称电工仪表。

一、电工仪表的分类电工仪表仪器种类繁多，按其结构、原理和用途大致可分为下而几类。

1．电测量指示仪表电测量指示仪表又称为直读仪表。

这种仪表的特点是先将被测量转换为可动部分的角位移，然后通过可动部分的指示器在标尺上的位置直接读出被测量的值，如交直流电压表、电流表、功率表都属于这种仪表。

指示仪表又可分为以下几种类型:(1)按仪表工作原理，可分为磁电系、电磁系、电动系、感应系、静电系、热电系、整流系、电子系等。

(2)按用途，可分为电流表、电压表、功率表、电能表、功率因数表、频率表、相位表、欧姆表、兆欧表及万用表等。

(3)按被测电流的种类，可分为直流表、交流表及交直流两用表等。

(4)按使用环境条件，可分为A、A1、B、B1、C5个组。

其中C组环境条件最差。

(5)按使用方式，可分为安装式、便携式等。

(6)按防御外界电场或磁场的性能，可分为I、Ⅱ、Ⅲ、IV 4个等级。

I级仪表在外磁场或外电场的影响下，允许其指示值改变±0.5%；II级仪表允许改变±1.0%；Ⅲ级仪表允许改变±2.5%；IV级仪表允许改变±5.0%。

除上述分类法外，还有其他的分类方法。

2.比较仪器比较仪器用于比较测量，它包括各类交直流电桥、交直流补偿式测量仪器。

比较仪器测量准确度比较高，但操作过程复杂，测量速度较慢。

3.数宇仪表数字仪表也是一种直读式仪表，它的特点是将被测量转换成数字量，再以数字方式显示出测量结果。

三表校验仪ys87d说明书三表校验仪ys87d说明书简单介绍：三表校验仪ys87d直流电压4V/40V/400V/1000V±(0.5%+3)；交流电压4V/40V/400V/1000V±(1%+3)；交流毫伏电压40mV/400mV±(0.8%+3)仪器量贩大量供应，欢迎选购。

三表校验仪ys87d说明书：一、本设备的制造、试验和验收除了应满足本技术规格书的要求外，还应符合但不限于下列标准且标准应使用新版本。

JJG124－2005 电流表、电压表、功率表和电阻表检定规程。

二、主要功能及特点1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。

2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

3 功放的工作频带为40HZ～1kHZ，有良好的线性。

电流功放为恒流源，电压功放为恒压源。

4 设有RS-232接口。

通过上位机软件（选件），由计算机控制可进行自动或手动检验，并对结果进行处理和管理。

5有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。

三、主要技术指标1 交流电压量程50V、100V、200V、400V、800V *大输出容量20VA；2 交流电流量程0.5A、1A、2.5A、5A、10A、20A *大输出容量20VA；3 交流电压、电流调节范围 0～120% FS（800V量程0～105% FS），调节细度 5×10-5；4 工频交流电压、电流准确度0.05% FS；5 有功功率（50V～400V）准确度0.05% FS；6 无功功率（50V～400V）准确度 0.1% FS；7 电流对同名相电压的相位准确度 0.050；8 频率调节范围 45～65HZ，调节细度 0.001HZ，调定值准确度 5×10-5；9 相位调节范围0～359.990，调节细度 0.010；10 交流电压、电流输出波形失真度≤0.3%；11 交流电压、电流及功率输出稳定度≤0.01% FS /60s；12 谐波2～31次，幅度0～20%，各次谐波相位细度0.010·N （N为谐波次数）；13 直流电压量程 75mV、75V、150V、300V、500V、1000V *大输出容量20W；14 直流电流量程 0.5A、1A、2.5A、5A、10A、20A *大输出容量20W；15 直流电压、电流调节范围0～120% FS（1000V量程0～105% FS），调节细度5×10-5；16 直流电压、电流输出稳定度≤0.01% FS /60s（峰－峰值）；17 直流电压调定值准确度0.05% FS；18 直流电流调定值准确度0.1% FS；19 直流75mV输出（负载≥5Ω）准确度0.1% FS；20 电能表测量（50V～400V）综合误差0.05% （脉冲输出：三相额定值=6Hz）；21 工作电源单相220V±10%，50HZ±5%；22 使用环境温度200C±100C，相对湿度≤85%RH；。

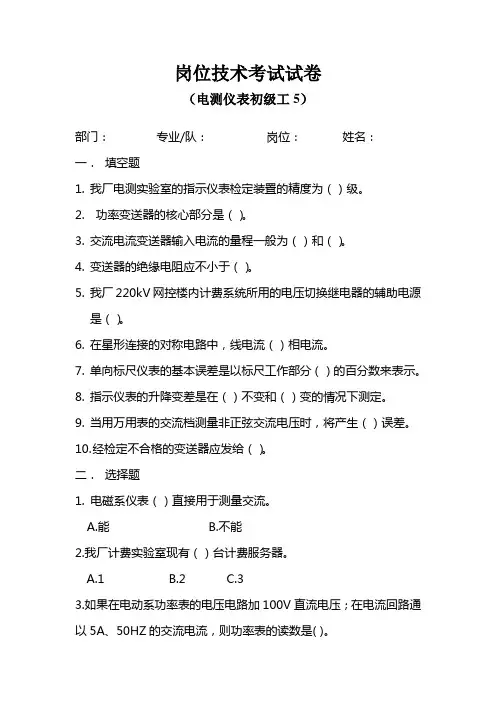

岗位技术考试试卷（电测仪表初级工5）部门：专业/队：岗位：姓名：一．填空题1.我厂电测实验室的指示仪表检定装置的精度为（）级。

2.功率变送器的核心部分是（）。

3.交流电流变送器输入电流的量程一般为（）和（）。

4.变送器的绝缘电阻应不小于（）。

5.我厂220kV网控楼内计费系统所用的电压切换继电器的辅助电源是（）。

6.在星形连接的对称电路中，线电流（）相电流。

7.单向标尺仪表的基本误差是以标尺工作部分（）的百分数来表示。

8.指示仪表的升降变差是在（）不变和（）变的情况下测定。

9.当用万用表的交流档测量非正弦交流电压时，将产生（）误差。

10.经检定不合格的变送器应发给（）。

二．选择题1. 电磁系仪表（）直接用于测量交流。

A.能B.不能2.我厂计费实验室现有（）台计费服务器。

A.1B.2C.33.如果在电动系功率表的电压电路加100V直流电压；在电流回路通以5A、50HZ的交流电流，则功率表的读数是( )。

A.500w；B.100×√2 ×5w；C.04. 电能表电压线圈有匝间短路，在进行满载调整时将出现( )。

A.铝盘转速快而调不过来B.铝盘转速过慢而调不过来C.电能表不能转动5.关于对测量误差的认识完全正确的是（）。

A. 因为系统误差可以修正，只有随机误差不能修正，所以真值测量不出来B. 通过多次重复测量，求出平均值，就可以消除系统误差C. 只有恒定系统才能修正。

进行多次重复测量可以提高估计总体平均值的精密度6. 关于计量标准考核证书的复查，下述说法中正确的是（）。

A. 计量合格证书长期有效，但当更换主标准器时，需申请复查B. 合格证书有效期满前6个月应申请复查C. 合格证书有效期满之后，应及时申请复查7. 若电阻真值是1000W，测量结果是1002W ，则（）。

A. 该电阻的误差是0.2%B. 测量结果的误差是0.2%C. 计量器具的准确度等级是0.2%8.滤波电路滤掉的是整流输出的（）.A.交流成分B.直流成分C.交、直流成分9.电工测量仪表在装设阻尼装置后，可使仪表的使用寿命（）.A.延长B.减少C.有时增，有时减10.磁电系仪表内阻为R,用它构成多量限电压表时，当测量量限由原电压量限扩大n倍时，其附加电阻阻值为（）。

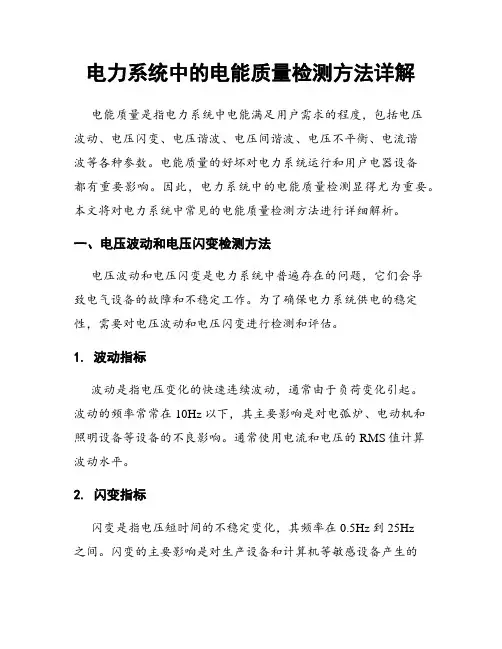

电力系统中的电能质量检测方法详解电能质量是指电力系统中电能满足用户需求的程度，包括电压波动、电压闪变、电压谐波、电压间谐波、电压不平衡、电流谐波等各种参数。

电能质量的好坏对电力系统运行和用户电器设备都有重要影响。

因此，电力系统中的电能质量检测显得尤为重要。

本文将对电力系统中常见的电能质量检测方法进行详细解析。

一、电压波动和电压闪变检测方法电压波动和电压闪变是电力系统中普遍存在的问题，它们会导致电气设备的故障和不稳定工作。

为了确保电力系统供电的稳定性，需要对电压波动和电压闪变进行检测和评估。

1. 波动指标波动是指电压变化的快速连续波动，通常由于负荷变化引起。

波动的频率常常在10Hz以下，其主要影响是对电弧炉、电动机和照明设备等设备的不良影响。

通常使用电流和电压的RMS值计算波动水平。

2. 闪变指标闪变是指电压短时间的不稳定变化，其频率在0.5Hz到25Hz之间。

闪变的主要影响是对生产设备和计算机等敏感设备产生的视觉和设备故障等问题。

闪变的检测方法常用Vrms（电压RMS 值）和Pst（短时间闪变指数）来评估。

二、电压谐波和电流谐波检测方法电压谐波和电流谐波是电力系统中比较普遍的问题，其主要由非线性和谐振等原因引起。

谐波会导致电能质量恶化，使各种电气设备产生谐波损耗和响应问题。

1. 谐波指标谐波是指不同频率的基波（50Hz或60Hz）的整数倍频率成分。

通常，通过谐波扩展系数（THD）、谐波电压含有率（TDD）和谐波电压总畸变率（TVD）等参数来评估电压和电流的谐波水平。

这些参数可通过FFT分析法进行测量得到。

2. 谐波源与谐波传播路径的确定为了解决谐波问题，需要先确定谐波源和谐波传播路径。

可以通过测量、过滤和补偿等方法来控制谐波水平，并保证电力系统的稳定运行。

三、电压不平衡检测方法电压不平衡是指三相电压的幅值和相位不等的现象。

电压不平衡会导致电机失速、设备过热和电能浪费等问题，因此需要对其进行检测和评估。

电测仪表专业技能复习题及答案1、DL/T是（）的符号。

A、国家计量检定规程B、部门计量检定规程C、国家计量技术规范D、检测规范答案：B2、在万用表电压测量电路中，可按照电压灵敏度与电流灵敏度的()关系确定附加电阻阻值。

A、倒数B、函数C、反比D、正比答案：A3、当标准DVM的误差为±n%，被检DVM的误差极限为±e%时，则检定误差结果应保持在()以内。

A、±e+n%B、±e-n%C、±e%D、±n%答案：B4、有一只内阻为200Ω，量程为1mA的毫安表，打算把它改制成量限为5A 的电流表，应该并联()的分流电阻。

A、0.25ΩB、0.08ΩC、0.04ΩD、0.4Ω答案：C5、当已发出的证书需要修改时,下列做法中,正确的是()A、通知用户,请用户自行修改B、将原证书收回,在原证书中修改并盖章后重新发出C、按原证书号重新出具一份正确的证书,并声明代替原证书和原证书作废D、重新出具一份正确的证书,新证书重新编号,并声明代替原证书和原证书作废答案：D6、测量电机励磁回路的整流电流时，应该选用()系仪表。

A、整流B、电动C、电磁D、磁电答案：D7、电测仪表的准确度用相对于基准值的误差大小来确定，欧姆表的基准值为()。

A、标度尺长B、测量范围上限C、量程D、量程间距答案：A8、检定0.5级变送器的检定装置允许的标准偏差估计值应不超过()。

A、0.005%B、0.01%C、0.02%D、0.05%答案：C9、万用表直流测量电路其一分流电阻烧坏断路，当额定量限下的电流通入时将会引起()。

A、表头指示很大B、表头指示很小C、表头指示正常D、表头无指示答案：A10、为改善电动系仪表标尺特性，在设计仪表时，一般取定圈长度与动圈平均直径之比为()。

A、0.5-1.0B、1.0-1.5C、1.5-1.8D、1.8-2.0答案：B11、某万用表测量宜流电压时，其电流灵敏度为0.1mA，则其电压灵敏度为()。

电力符号电力符号是用于表示电力系统中各种电气设备、元件和电路参数的符号。

以下是一些常见的电力符号：1. 电流表：PA2. 电压表：PV3. 有功电度表：PJ4. 无功电度表：PJR5. 频率表：PF6. 相位表：PPA7. 最大需量表（负荷监控仪）：PM8. 功率因数表：PPF9. 有功功率表：PW10. 无功功率表：PR11. 无功电流表：PAR12. 声信号：HA13. 光信号：HS14. 指示灯：HL15. 红色灯：HR16. 绿色灯：HG17. 黄色灯：HY18. 蓝色灯：HB19. 白色灯：HW20. 连接片：XB21. 插头：XP22. 插座：XS23. 端子板：XT24. 电线、电缆、母线：W25. 直流母线：WB26. 插接式（馈电）母线：WIB27. 电力分支线：WP28. 照明分支线：WL29. 应急照明分支线：WE30. 电力干线：WPM31. 照明干线：WLM32. 应急照明干线：WEM33. 滑触线：WT34. 合闸小母线：WCL35. 把握小母线：WC36. 信号小母线：WS37. 事故音响小母线：WF38. 预报音响小母线：WPS39. 电压小母线：WV40. 事故照明小母线：WELM41. 避雷器：F42. 熔断器：FU43. 快速熔断器：FTF44. 跌落式熔断器：FF45. 限压爱护器件：FV46. 电容器：C47. 电力电容器：CE48. 正转按钮：SBF49. 反转按钮：SBR50. 停止按钮：SBS51. 紧急按钮：SBE52. 试验按钮：SBT53. 复位按钮：SR54. 限位开关：SQ55. 接近开关：SQP56. 手动把握开关：SH57. 时间把握开关：SK58. 液位把握开关：SL59. 湿度把握开关：SM60. 压力把握开关：SP61. 速度把握开关：SS62. 温度把握开关：ST63. 帮助开关：ST64. 电压表切换开关：SV65. 电流表切换开关：SA66. 整流器：U67. 可控硅整流器：UR68. 把握电路有电源的整流器：VC69. 变频器：UF70. 变流器：UC71. 电动机：M72. 异步电动机：MA73. 同步电动机：MS74. 直流电动机：MD75. 绕线转子感应电动机：MW以上仅为部分电力符号的示例，实际应用中可能还有更多种类的符号。

、填空题请将正确内容填入下列横线处。

1•电工仪表是与保证各类电气设备及电力线路实现安全经济运行的重要装置。

2.电工仪表按原理可分为磁电式、电磁式、电动式、感应式、整流式、静电式、电子式等。

3.电工仪表按被测量性质可分为电流表、电压表、功率表、功率因数表、电能表、频率表、电阻表、绝缘电阻表和多种用途的万用表。

4•电工仪表按仪表结构方式可分为指针式、光指示式、振簧式、数字转盘式等。

5•仪表在正常工作条件下，由于结构、工艺等方面不够完善而产生的误差，称为仪表的。

6•由于外界工作条件的改变而造成仪表的额外误差，称作仪表的。

7.仪表的准确度等级是指仪表的最大绝对误差与仪表最大量限比值的百分数。

最大引用误差愈小，仪表的基本误差就，准确度便。

8.磁电式仪表基本结构由部分和部分组成。

9•电磁式仪表既可以测量，也可以测量。

10•电能表一般由驱动元件、转动元件、制动元件、积算器、支架和表壳等组成。

11•指针式万用表主要由、、转换装置三部分组成。

12•是用来测量大电阻值、绝缘电阻和吸收比的专用仪表。

13•双臂电桥适用于测量（1 Q）以下的电阻。

14•单臂电桥可精确测量电阻。

二、单选题下列每题有四个答案，其中只有一个正确答案，请将正确答案填在括号内。

1•电磁系电流表扩大量程时通常不采用（）的方法。

（A ）将固定线圈分段使用；（B）在固定线圈上并联分流器；（C）与电流互感器配合使用；（D）与电压互感器配合使用。

2•交流电测量和自动保护中，使用电流互感器的目的是（）。

（A）既可扩大量程，又可降低测量及保护设备的绝缘等级；（B）增加测量保护精度；（C）为了扩大量程；（D）为了安全。

3.功率表的量程是指（）。

（A）电流量程；（B）电压量程；（C）电流和电压量程；（D）电流、电压、功率三者的量程。

4•感应系电能表可用于（）。

（A）直流电路；（B）交流电路；（C）交直流两用；（D）主要用于交流电路。

5.测量交流低压50A以上大电流负载的电能，采用（）。

电工仪表与测量的基本知识一、引言电工仪表与测量是电力系统中非常重要的一环，它们用于测量和监控电力系统中的电压、电流、功率等参数，为电力系统的安全运行提供了必要的数据支持。

本文将介绍电工仪表与测量的基本知识，包括常见的电压表、电流表、电能表以及测量原理和注意事项等内容。

二、电压表电压表是一种用于测量电路中电压的仪表。

在电力系统中，常见的电压表有指针式电压表和数字式电压表。

指针式电压表通过指针的偏转角度来表示电压值，而数字式电压表则以数字的形式显示电压值。

无论是哪种类型的电压表，都需要根据测量范围选择合适的量程，并注意保护电压表的安全，避免超过其额定电压。

三、电流表电流表是一种用于测量电路中电流的仪表。

同样，常见的电流表也有指针式电流表和数字式电流表两种类型。

电流表的连接方式有串联和并联两种。

在测量电流时，应根据电路的特性和电流表的量程选择合适的连接方式，并注意保护电流表的安全，避免超过其额定电流。

四、电能表电能表是一种用于测量电路中电能消耗的仪表。

电能表通常采用电磁式测量原理，通过电流和电压的乘积来计算电能消耗。

电能表分为单相电能表和三相电能表两种类型，用于测量不同类型的电路。

在使用电能表时，要注意选择合适的额定电流和电压，并进行正确的接线，以确保测量结果准确可靠。

五、测量原理电工仪表的测量原理主要涉及电流、电压和电阻的关系。

根据欧姆定律，电流等于电压与电阻的比值，即I=U/R。

在测量过程中，通常采用电压法、电流法和电桥法等方法进行测量。

其中，电压法是利用电压表测量电路中的电压；电流法是利用电流表测量电路中的电流；电桥法是通过平衡电桥来测量电阻值。

六、注意事项在使用电工仪表进行测量时，需要注意以下几点：1. 选择合适的量程和额定值，避免超过仪表的测量范围；2. 正确接线，确保测量电路的连通性；3. 防止误差和干扰，避免外界因素对测量结果的影响；4. 保持仪表的良好状态，定期校准和维护；5. 遵守安全操作规程，注意电路的带电状态和防护措施。

选择题【1】对绝缘电阻表作倾斜影响检验时，应将被检表前、后、左、右倾斜（ A ）进行检验。

A．5°B．10°C．15°D．30°【2】JJG（电力）01-1994《电测量变送器检定规程》中规定，检定0.5级变送器的检定装置，装置中输出测量用仪表允许的测量误差应不超过（ A ）。

A．0.02%B．0.1%C．0.05%D．0.2%【3】电流互感器的负荷与其所接_次线路上的负荷大小（ B ）。

A．有关B．无关C．成正比D．成反比【4】用绝缘电阻表对电气设备进行绝缘电阻的测量，（ B ）。

A．主要是检测电气设备的导电性能B．主要是判别电气设备的绝缘性能C．主要是测定电气设备绝缘的老化程度D．主要是测定电气设备的耐压【5】在负载为三角形接法的三相对称电路中，线电流和相关相电流之间的夹角等于（ C ）。

A．120°B．60°C．30°D．40°【6】用于测量电路中的有功功率和视在功率的比率的仪表称做（ B ）。

A．相位表B．功率因数表C．有功功率表D．视在功率表【7】功率为100W的灯泡和40W的灯泡串联后接入电路，40W灯泡消耗的功率是100W灯泡的（ C ）。

A．4倍B．0.4倍C．2.5倍D．0.5倍【8】铜材料的焊接，常将松香粉末溶于（ B ）溶液中作为焊剂。

A．汽油B．酒精C．香蕉水D．松节油【9】上量限为5A的磁电系电流表，通以50Hz、4A的交流电流时，仪表读数是（ C ）A。

A．4B．√2x4C．0D．2【10】整流系仪表是按交流有效值定度的，故当交流电压波形畸变时会产生（ B ）误差。

A．涡流B．波形C．频率D．磁滞【11】JJG603-2006《频率表检定规程》适用于频率范围在（ D ）的各种指针式和数显式频率表、工频频率计的检定。

A．45Hz~65HzB．50HzC．10Hz~100kHzD．10Hz~20kHz【12】单电桥不能测量小电阻的原因是（ B ）。

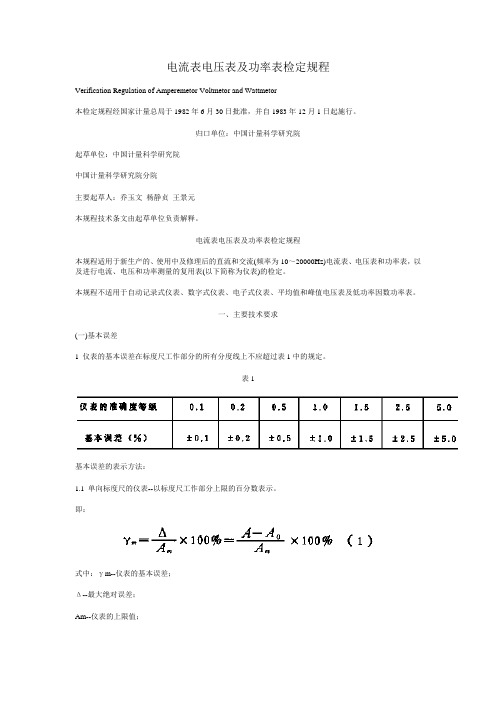

电流表电压表及功率表检定规程Verification Regulation of Amperemetor Voltmetor and Wattmetor本检定规程经国家计量总局于1982年6月30日批准，并自1983年12月1日起施行。

归口单位：中国计量科学研究院起草单位：中国计量科学研究院中国计量科学研究院分院主要起草人：乔玉文杨静贞王景元本规程技术条文由起草单位负责解释。

电流表电压表及功率表检定规程本规程适用于新生产的、使用中及修理后的直流和交流(频率为10～20000Hz)电流表、电压表和功率表，以及进行电流、电压和功率测量的复用表(以下简称为仪表)的检定。

本规程不适用于自动记录式仪表、数字式仪表、电子式仪表、平均值和峰值电压表及低功率因数功率表。

一、主要技术要求(一)基本误差1 仪表的基本误差在标度尺工作部分的所有分度线上不应超过表1中的规定。

表1基本误差的表示方法：1.1 单向标度尺的仪表--以标度尺工作部分上限的百分数表示。

即：式中：γm--仪表的基本误差；Δ--最大绝对误差；Am--仪表的上限值；A--仪表示值；A0--仪表的实际值。

1.2 双向标度尺的仪表--以标度尺工作部分两上限绝对值之和的百分数表示。

式中：-Am--仪表负向上限；+Am--仪表正向上限；其它同前。

(二)升降变差及指示器不回零位2 能耐受机械作用的仪表，微型和小型仪表，用直流进行检定的电磁系及铁磁电动系仪表，其指示值的升降变差不应超过其允许的基本误差绝对值的1.5倍。

其它仪表指示值的升降变差不应超过基本误差的绝对值。

3 具有机械反作用力矩的仪表，当将指示器自终点分度线平稳地逐渐减小至零时，指示器不回机械零位值不应超过如下规定：3.1 能耐受机械作用的仪表、微型和小型仪表，标度尺角度大于120°的仪表和张丝式仪表用公式(3)确定不回机械零位γ(mm)之值：式中：K--仪表的准确度等级；L--标度尺的长度(mm)。

电流表电压表功率表及电阻表检定规程1适用范围本规程适用于新制造、使用中及修理后的直接作用模拟指示直流和交流（频率40Hz～10kHz）电流表、电压表、功率表和电阻表（电阻1Ω～1MΩ）以及测量电流、电压及电阻的万用表（以下均简称仪表）的检定。

本规程不适用于自动记录式仪表、数字式仪表、电子式仪表、平均值和峰值电压表、低功率因素表、泄漏电流表及电压高于600V的静电电压表的检定。

2引用标准中华人民共和国国家计量检定规程JJG124---20053计量性能要求3.1准确度等级仪表的准确度等级及最大允许误差(即引用误差)应符合表1规定。

表1 准确度等级及最大允许误差3.23.2.1仪表的基本误差在标度尺测量范围（有效范围）内所有分度线上不应超过表1中规定的最大允许误差。

仪表的基本误差以引用误差表示,按(1)式计算。

式中：X——仪表的指示值；Xo——被测量的实际值；X N——引用值（各类仪表的引用值由附录1给出）。

3.2.2升降变差仪表的升降变差不应超过最大允许误差的绝对值。

按(2)式计算。

式中:X01和X02分别为某点被测量的上升和下降的实际值，X N的含义与公式（1）中的相同。

3.3偏离零位对在标度尺上有零分度线的仪表，应进行断电回零试验。

3.3.1在仪表测量范围上限通电30s，迅速减小被测量至零，断电15s内，用标度尺长度的百分数表示，指示器偏离零位分度线不应超过最大允许误差的50%。

3.3.2对功率表还要进行只有电压线路通电，指示器偏离零分度线的试验，其改变量不应超过最大允许误差的100%。

3.3.3 对电阻表偏离零位没有要求。

3.4 位置影响对没有装水准器，且有位置标志的仪表，当其自标准位置向任意方向倾斜5°或规定值，而对无位置标志的仪表应倾斜90°，即为水平或垂直位置，其允许改变量前者不应超过表1规定的最大允许误差的50%，后者不应超过100%。

3.5 功率表的功率因数影响应在滞后和超前两种状态下试验，由此引起的仪表指示值的改变量不应超过最大允许误差的100%。
