灯具、开关、插座安装技术交底

电源插座灯具安装技术交底1. 简介本文档旨在向安装人员说明电源插座灯具的安装技术要点和操作流程。

安装人员必须按照本文档的要求进行操作，确保安全和正确的安装结果。

2. 安全要求2.1 安装人员必须具备相关的电气知识和技能，了解操作原理和操作步骤。

2.2 在进行安装前，必须切断电源，并确保工作区域的电压为零。

2.3 安装人员必须使用符合国家标准的工具和设备，确保质量和安全。

3. 电源插座安装技术要点3.1 安装前，确认电源插座的型号和规格是否与使用要求一致。

3.2 根据使用要求选择合适的安装位置，确保使用方便和美观。

3.3 使用电钻或手工工具，将安装位置上的防尘盖板拆除。

3.4 将电源插座与线路连接，确保连接牢固且无松动。

3.5 安装完毕后，使用电压表检测电源插座是否正常。

4. 灯具安装技术要点4.1 安装前，确认灯具的型号和规格是否与使用要求一致。

4.2 根据使用要求选择合适的安装位置和安装方式。

4.3 使用适当的工具和固定装置，将灯具安装在预定位置。

4.4 将灯具与电源线连接，确保连接牢固且无松动。

4.5 安装完毕后，使用开关检测灯具是否正常。

5. 操作流程5.1 准备工作：确认安装位置、准备所需工具和材料。

5.2 安装电源插座：拆除防尘盖板，连接线路，检测电源插座。

5.3 安装灯具：选择安装位置和方式，安装灯具，连接电源线，检测灯具。

5.4 清理工作：清理安装区域，确认安装是否完成。

6. 注意事项6.1 安装人员必须仔细阅读并理解使用手册和相关技术资料。

6.2 安装过程中，要注意保护好设备和工具，防止损坏和丢失。

6.3 若遇到问题或技术难题，应及时向上级主管或专业人员请教。

6.4 安装完毕后，必须进行测试和验收，确保安装效果符合要求。

以上是电源插座灯具安装技术交底的内容，安装人员应按照本文档的要求进行操作，保证安全和正确的安装结果。

灯具安装技术交底一、工程概述本工程涵盖了多种类型的灯具安装，包括吊灯、壁灯、吸顶灯、射灯等，安装区域包括室内的客厅、卧室、厨房、卫生间以及室外的阳台、走廊等。

为确保灯具安装的质量和安全，特进行此次技术交底。

二、施工准备1、材料准备灯具：根据设计要求选择合适的灯具型号、规格和颜色，确保灯具外观无损伤、变形，配件齐全。

电线：选用符合国家标准的电线，如 BV 型电线，其规格应根据灯具功率和安装距离确定。

开关、插座：选择与灯具相匹配的开关和插座，确保其质量合格，操作灵活。

安装工具：准备好电钻、螺丝刀、钳子、扳手、绝缘胶带、水平尺等工具。

2、技术准备熟悉施工图纸，明确灯具的安装位置、数量和类型。

确定灯具的安装方式，如嵌入式、吊挂式、壁装式等。

了解电气线路的布置和连接方法，掌握相关的电气安全知识。

3、作业条件准备室内墙面、地面、天花板的装修工作已完成，且表面平整、干燥。

电气线路已敷设完毕，并经过绝缘测试合格。

室外灯具安装位置的基础已施工完毕，且强度达到要求。

三、灯具安装流程1、吊灯安装首先，根据设计图纸确定吊灯的安装位置，在天花板上钻孔，安装膨胀螺栓或吊钩。

将吊灯的底盘固定在膨胀螺栓或吊钩上，使用螺丝拧紧。

然后，将吊灯的灯体与底盘连接，注意线路的连接要牢固、正确，并用绝缘胶带包扎好。

最后，安装吊灯的灯罩，调整好吊灯的高度和角度。

2、壁灯安装在墙壁上确定壁灯的安装位置，标记出安装孔的位置。

使用电钻钻孔，插入塑料胀管。

将壁灯的底座用螺丝固定在墙壁上，连接好线路。

安装壁灯的灯罩，确保灯罩安装牢固。

3、吸顶灯安装拆除吸顶灯的面罩和灯管，将底盘放在安装位置上，用记号笔标记出安装孔的位置。

钻孔后，安装膨胀螺栓或塑料胀管，将底盘固定在天花板上。

连接好线路，将灯管和面罩安装回原位。

4、射灯安装根据设计要求，在天花板或墙壁上确定射灯的安装位置。

使用专用的射灯开孔器开孔。

将射灯的底座嵌入孔中，用螺丝固定。

连接线路，安装射灯灯泡。

一、交底目的为确保照明安装工程的顺利进行，保障施工人员的人身安全和工程质量的稳定，特进行本次安全技术交底。

二、交底内容1. 施工前的准备工作（1）熟悉工程图纸，了解照明系统的布局、线路走向、设备规格及安装要求。

（2）检查施工现场，确保场地平整、清洁，无障碍物，符合施工条件。

（3）准备施工所需工具、材料，如扳手、螺丝刀、灯具、电线、绝缘胶带等。

2. 施工过程中的安全注意事项（1）施工人员必须穿戴好安全帽、工作服、防护眼镜、绝缘手套等劳动保护用品。

（2）高处作业时，必须佩戴安全带，并做到高挂低用，确保安全。

（3）施工前，应检查工具、材料是否完好，如有损坏，应及时更换。

（4）剔槽打眼时，锤头不得松动，铲子应无卷边、裂纹，作业人员必须戴好防护眼镜。

（5）使用手持电钻时，电钻必须有可靠的接地线，电源线必须通过触电保护器，灵敏有效。

（6）施工过程中，严禁酒后作业，确保精力集中。

3. 照明安装注意事项（1）按照设计图纸要求，正确安装灯具、开关、插座等设备。

（2）电线敷设应平直，不得交叉、扭曲，严禁裸露。

（3）线路敷设应使用绝缘导线，并根据电压等级选择合适的线径。

（4）开关、插座等设备的安装位置应符合设计要求，确保操作方便、安全。

（5）灯具安装应牢固，不得松动，避免坠落造成安全事故。

（6）安装照明线路时，不得直接在板条天棚或隔音板上通行或堆放材料。

必须通行时，应在木枋上铺设脚手板。

（7）安装过程中，注意保护线路，防止损坏。

4. 施工完成后（1）对安装的照明系统进行全面检查，确保设备运行正常。

（2）清理施工现场，确保无遗留工具、材料。

（3）做好施工记录，为工程验收提供依据。

三、交底要求1. 施工人员应认真听取安全技术交底，了解并掌握安全注意事项。

2. 施工过程中，严格遵守安全技术规范，确保施工安全。

3. 发现安全隐患，立即停止施工，及时上报并采取措施整改。

4. 工程验收合格后，方可投入使用。

四、附则本安全技术交底自发布之日起生效，施工过程中如有未尽事宜，可根据实际情况予以补充和完善。

1、本表有施工单位，填写交底单位与接受交底单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、本表有施工单位，填写交底单位与接受交底单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

3、本表有施工单位，填写交底单位与接受交底单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

4、本表有施工单位，填写交底单位与接受交底单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

5、本表有施工单位，填写交底单位与接受交底单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

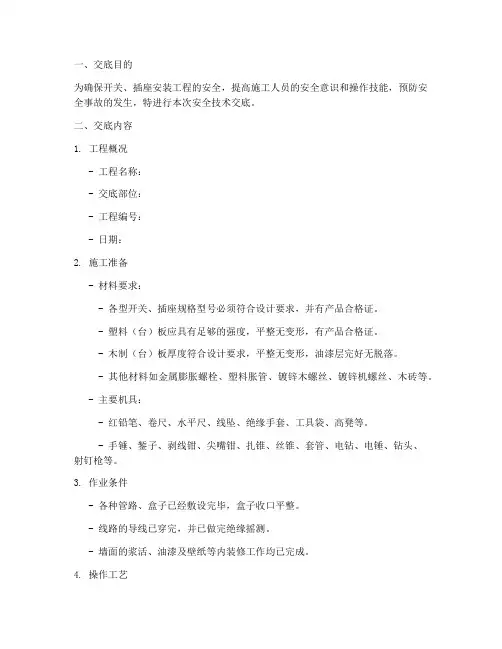

一、交底目的为确保开关、插座安装工程的安全，提高施工人员的安全意识和操作技能，预防安全事故的发生，特进行本次安全技术交底。

二、交底内容1. 工程概况- 工程名称：- 交底部位：- 工程编号：- 日期：2. 施工准备- 材料要求：- 各型开关、插座规格型号必须符合设计要求，并有产品合格证。

- 塑料（台）板应具有足够的强度，平整无变形，有产品合格证。

- 木制（台）板厚度符合设计要求，平整无变形，油漆层完好无脱落。

- 其他材料如金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

- 主要机具：- 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

- 手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

3. 作业条件- 各种管路、盒子已经敷设完毕，盒子收口平整。

- 线路的导线已穿完，并已做完绝缘摇测。

- 墙面的浆活、油漆及壁纸等内装修工作均已完成。

4. 操作工艺- 工艺流程：清理→ 接线→ 安装- 清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其他杂物一并清出盒外，再用湿布将盒内灰尘擦净。

- 接线：- 开关接线：同一场所的开关切断位置应一致，操作灵活，接点接触可靠。

电器、灯具的相线应经开关控制。

多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。

- 插座接线：单相两孔插座横装时，面对插座的右极接相线，左极接中性线；竖装时，面对插座的上极接相线，下极接中性线。

单相三孔及三相四孔插座保护接地线应接在上方。

交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。

- 安装：- 先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。

- 将导线按顺时针方向盘绕在开关、插座对应的接线柱上，然后旋紧压头。

如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。

注意线芯不得外露。

5. 安全注意事项- 施工人员必须佩戴绝缘手套、安全帽等防护用品。

灯具、开关、插座安装技术交底一、前言灯具、开关、插座是现代家居中常用的设施。

其安装质量对家庭生活质量和安全具有至关重要的影响。

因此，对于灯具、开关、插座的安装必须严格按照技术规范进行操作。

本文将介绍灯具、开关、插座的安装技术要点，以供参考。

二、灯具安装1.安装前准备•关闭电源开关（如不确定，请关闭总电闸断电）。

•准备必要的工具，如电笔、测量工具、螺丝刀等。

•选择合适的灯具，并检查是否齐全。

•检查灯具线路是否与房屋线路匹配，电线是否符合国家标准。

•确定好灯具安装位置。

2.连接电源线将灯具的电源线与房屋电路线连接。

一般情况下，灯具有两个电线，一个为火线，一个为零线。

如果灯具具有接地线，则也需要与房屋接地线连接。

注意：一定要确保火线、零线、接地线连接正确，以免安装后出现安全隐患。

3.安装灯泡灯泡的安装需要根据具体的灯具型号进行，一般来说，将灯泡插入灯具插座即可。

注意事项如下：•灯泡型号必须与灯具匹配。

•安装灯泡时，先关闭电源开关或拔出电源插头，避免触电。

•手握灯泡时，不能触摸到灯丝，以免留下手印影响灯泡寿命。

4.安装灯具安装灯具需要将灯具安装支架上，并固定好螺丝和螺母。

在灯具固定之前，要检查灯具是否处于整齐状态。

5.开启电源在安装完成后，开启电源，并通过电笔检查是否有电。

确定无电后，再次检查灯具是否工作正常。

三、开关安装1.安装前准备•断开电源，确认已经切断电源。

•检查开关的型号和数量是否与实际需要一致。

•确认好开关的安装位置。

2.拆卸旧开关使用螺丝刀拆卸旧开关。

需要注意的是，在拆卸开关时，一定要格外小心，避免拆卸时导致电线脱落，留下安全隐患。

3.连接电线连接新开关时，需要将电线连接到新开关上，一般来说，开关上会有明确的线路安装标识。

需要注意的是，一定要确保连接正确，以免留下安全隐患。

4.安装开关将新开关安装到开关支架或开关盒中。

在安装的过程中，要确保开关与支架或盒子紧密连接，并且位置正确。

5.开启电源在安装完成后，开启电源，并通过电笔检查是否有电。

照明灯具开关插座和风扇安装安全技术交底为了确保照明灯具、开关插座和风扇的安装质量，保障人员的安全，特进行安全技术交底。

照明灯具安装安装流程1.按照设计方案进行照明灯具的选型。

2.在安装照明灯具时，应选择可靠的电器开关、电源插座等电器设备。

3.安装前应检查电线的大小及颜色是否匹配，电缆线的绝缘表面是否被刮伤、磨损和破损等。

4.灯具周围应保持一个相应的安全距离，以避免灯具热量对周围物品的影响。

5.安装位置应保证照明灯具的光源能够均匀照亮使用场所，同时避免给人眼震感。

6.连接线路时应注意颜色搭配，正确连接导线，避免发生短路、漏电等事件。

安装注意事项1.安装人手部应干态，避免手部潮湿。

2.安装人员应先切断电源开关后进行操作，避免电击和火灾。

3.安装照明灯具时，应注意螺丝是否锁紧，避免灯具脱落而导致的意外伤害。

4.安装过程中注意安全防护，防止照明灯具的玻璃或其他部件掉落，对于高处安装需要使用安全绳索等相关设备。

开关插座安装安装流程1.确定安装位置，避免与电线、燃气管道等重要设施重叠。

2.打上标记，在安装孔位置处进行打孔、铰扣。

3.将底座插到铰扣上，然后拧紧螺丝。

4.连接电线，保证接头安全可靠，颜色对应正确。

5.安装面板并拧紧螺丝。

安装注意事项1.安装人手部应干态，避免手部潮湿。

2.安装人员应先切断电源开关后进行操作，避免电击和火灾。

3.切断电源后，应使用电笔等测试工具检查线路是否带电。

4.螺丝拧紧后需进行松紧度测试，以确保插座与墙面的结合牢固。

5.插座安装后，应进行漏电保护器的测试，以确保安全可靠。

风扇安装安装流程1.按照设计方案进行风扇的选型。

2.根据安装实际需要，采用吊装、安装架、支撑杆等安装方式。

3.经过认真检查后，根据风扇前端和后端的套筒定位装配风扇。

4.连接电源，启动风扇进行试运行，确保安装牢固。

安装注意事项1.安装人手部应干态，避免手部潮湿。

2.安装人员应先切断电源开关后进行操作，避免电击和火灾。

交底内容：A、施工准备1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

技术交底记录编号表C2-1工程名称北京****公寓交底日期施工单位******** 有限公司分项工程名称灯具、开关插座面板安装交底提要灯具、开关插座面板的相关材料、机具准备、质量要求及施工工艺。

涮锡；323灯箱内的导线不应过于靠近热光源，并应采取隔热措施。

324使用螺灯口时，相线必须接在灯芯柱上；325日光灯接线见下图3.3 灯具组装：3.3.1组合式吸顶花灯的组装：（a）首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边框对齐，并用螺丝固定，将其连成一体，然后按照说明书及示意图把各个灯口装好。

（b）确定出线和走线的位置，将端子板＜瓷接头）用机螺丝固定在托板上。

（c）根据已固定好的端子板（瓷接头）至各灯口的距离掐线，把掐好的导线削出线芯，盘好圈后，进行涮锡。

然后压入各个灯口，理顺各灯头的相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。

3.3.2吊顶花灯组装：（a）首先将导线从各个灯口穿到灯具本身的接线盒里。

一端盘圈、涮锡后压入各个灯口。

（b）理顺各个灯头的相线和零线，另一端涮锡后根据相序分别连接，包扎并甩出电源引入线。

（c）将电源引入线从吊杆中穿出。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

技术交底记录编号mas交底内容：3.4、灯具安装：1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

3.5.2.1照明开关安装，应符合以下要求：3.5.2.2灯的开关位置应便于操作，安装的位置必须符合设计要求和规范的规定。

12、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

电气照明安装技术交底一、工程概述本次电气照明安装工程涵盖了_____（具体建筑或区域）的室内外照明设施安装。

旨在为该区域提供高效、安全、舒适的照明环境，满足日常使用及相关规范要求。

二、施工准备（一）技术准备1、施工前，施工人员应熟悉施工图纸和相关技术规范，明确照明设备的安装位置、型号、规格等要求。

2、制定详细的施工方案，包括施工流程、施工方法、质量控制措施等。

（二）材料准备1、根据设计要求，采购符合国家标准的照明灯具、电线电缆、开关插座、配电箱等材料，并确保材料具有质量合格证明。

2、对采购的材料进行检验，检查外观是否完好，规格型号是否符合要求，性能是否达标。

（三）工具准备准备好施工所需的工具，如电钻、螺丝刀、钳子、万用表、兆欧表等，并确保工具性能良好。

（四）现场准备1、清理施工现场，确保施工区域干净整洁，无障碍物。

2、对预留的孔洞、线槽等进行检查，确保其位置、尺寸符合设计要求。

三、照明灯具安装（一）一般规定1、灯具安装前应进行外观检查，确保灯具无破损、变形等缺陷。

2、灯具的安装位置应符合设计要求，安装牢固可靠。

（二）吊灯安装1、先在天花板上打孔，安装吊钩或膨胀螺栓。

2、将吊灯的灯座与吊钩或膨胀螺栓连接牢固。

3、安装灯泡和灯罩，并调整灯具的高度和水平度。

（三）吸顶灯安装1、在天花板上确定安装位置，并打孔。

2、安装膨胀管或塑料胀塞。

3、将吸顶灯的底盘用螺丝固定在天花板上。

4、连接电源线，安装灯泡和灯罩。

（四）壁灯安装1、根据设计要求，在墙壁上确定安装位置，并打孔。

2、安装膨胀管或塑料胀塞。

3、将壁灯的底座用螺丝固定在墙壁上。

4、连接电源线，安装灯泡和灯罩。

（五）射灯安装1、在天花板或墙壁上确定安装位置，并打孔。

2、安装射灯底座，并连接电源线。

3、将射灯插入底座，并调整照射角度。

四、开关插座安装（一）一般规定1、开关插座的安装位置应符合设计要求，便于操作和使用。

2、安装前应检查开关插座的外观是否完好，内部接线是否正确。

灯具安装技术交底记录一、安装前准备工作在进行灯具安装前，需进行以下准备工作：1.检查灯具是否齐全，确认规格型号是否与设计图纸一致；2.检查安装位置是否符合设计和安装要求，确认有无阻碍物或电线等干扰因素；3.确认安装位置是否有足够的承重力，以避免因负重过大而导致松脱或跌落。

二、现场安装1.先在安装位置固定支架，并确认支架垂直度和水平度；2.将灯具的导线穿过灯杆管并连接到电源，注意导线接线口不得折断或松动；3.将灯具拧紧固定在支架上，不得用过大或过小的力度，防止灯具松脱或损坏；4.安装完成后，检查灯具部分是否牢固，是否有松动或摇晃现象。

三、电气安装1.在进行电气安装前，必须先关闭相关电源开关，以确保电气安全；2.根据灯具提供的接线方式图，正确连接导线到配电盘上相应的开关和插座上；3.接线完成后，再次检查所有接线是否牢固、正确、无短路、接触不良等情况；4.进行线路连接之前，必须进行线路检测。

包括导线老化、短路或断路等问题。

四、验收安装完成后，需要进行验收。

验收内容包括：1.灯具：确认材料品质、规格、功率、外观等是否符合要求；2.作业现场：检查安装位置是否正确、符合设计图纸要求，以及支架是否固定、电路是否正确、导线是否固定等；3.安全性：确认电路安全、灯具安装是否可靠、导线是否正常。

如果安装有问题，需及时整改。

五、安全注意事项1.安装过程中，必须做好安全手把手，以免发生任何安全事故；2.检查安装位置是否符合安装要求，是否有影响灯具功能和使用的因素；3.使用适当的工具或器材进行安装，防止失控、伤人或误伤的情况发生。

以上便是灯具安装技术交底的相关记录，希望对大家有所帮助。

开关、插座安装工程一、施工准备（一）作业条件1、各种管路、盒子已经敷设完毕,损坏的盒子已换掉。

2、盒子缩进装饰面超过20mm的已加套盒,且套盒与原盒有可靠的措施,拔插时不能将套盒与面板一起拔出。

3、盒子缩进装饰面不够20mm已用高强度水泥砂浆外口抹平齐,内口抹方正。

4、线路的导线已穿完,并已对各支路完成绝缘摇测。

5、墙面抹灰、油漆及壁纸等内装修工作均已完成。

6、为防止土建施工污染插座面板,水泥地面、铺砖地面、水磨石、大理石地面等工作应己完成。

（二）材料要求1、各类开关、插座的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

合格证、认证证书复印件同规格、同型号应各备一张。

2、塑料(台)板应具有足够强度,应平整、无弯翘变形等现象,并有产品合格证。

3、进口的电工产品和设备等应有商检证明(国家认证委员会公布的强制性认证[CCC]产品除外)、中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、试验要求等技术文件。

（三）施工器具红铅笔、卷尺、水平尺、线坠、绝缘手套电工常用工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程清理→接线→安装→通电试运行四、操作工艺（一）清理用錾子轻轻地将盒内残存的灰块剔掉,同时将其他杂物一并清出盒外,再用湿布将盒内灰尘擦净。

如导线上有污物也应一起清理于净。

（二）接线1、开关接线规定:电器、灯其的相线应经开关控制。

开关接线时,应将盒内导线理顺,依次接线后,将盒内导线盘成圆圈,放置于开关盒内。

2、插座按线规定:a)单相两孔插座有横装和竖装两种。

横装时,面对插座的右极接相线,左极接零线；竖装时,面对插座的上极接相线,下极接零线。

b)单相三孔及三相四孔的接地或接零线均应在上方,如图5-24所示:c)交、直流或不同电压的插座安装在同一场所时,应有明显的区别,且其插头与插座配套,均不能互相代用。

电源插座灯具安装技术交底1. 简介本文档旨在向相关人员交代电源插座和灯具的正确安装技术，确保安全和有效使用。

2. 安装要求- 所有安装工作必须符合相关法规和标准。

- 安装前应确保所用材料和设备符合质量要求。

3. 电源插座安装3.1 安装位置- 插座应安装在易于使用和触及的地方，方便用户插拔电器设备。

- 避免在易受潮湿和可燃材料附近安装插座。

3.2 安装程序- 断电：在安装之前，确保断开电源，并使用电压测试仪确认线路安全。

- 预先准备：准备所需的电源插座、电线和连接器。

- 安装：根据插座的类型和规格，选择合适的方法进行安装。

确保连接正确，紧固牢固。

- 线路连接：将电源线与插座线连接，采用绝缘带或连接器固定连接。

4. 灯具安装4.1 安装位置- 灯具应安装在稳定的表面上，避免摇晃和掉落。

- 避免在易碰撞性的位置安装灯具，以防止触及时发生危险。

4.2 安装步骤- 断电：在安装之前，必须断开电源，并使用电压测试仪确认线路安全。

- 准备工作：选择适当的灯具和安装位置，并清理表面以确保灯具安装牢固。

- 安装：根据灯具的类型和说明书，按照正确的步骤进行安装。

确保灯具连接到正确的电源线，并处于稳定状态。

- 连接电源：根据灯具的规格和电源线要求，采用绝缘带或连接器将电源线与灯具线连接。

5. 安全提示- 在安装前，务必断开电源并确认线路安全。

- 选用适当的灯具和插座，确保符合所使用的电压和频率要求。

- 仔细阅读和遵守相关的安装说明和使用手册。

- 如需维修或更换灯具和电源插座，请请专业人员进行操作。

以上是电源插座和灯具安装的技术交底，希望能直观地指导相关人员进行安装工作，确保使用的安全和有效性。
