常见LVDS屏接口定义讲解很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS 屏？总是很难搞清出。
如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。
以下方法是个人认识，不足之处请大家谅解。
（1）TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）（2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，1 9寸，20寸，21寸）（3）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS的屏来解析一下，此款屏的型号为：LP141X3（20针插接口）屏接口定义在液晶屏的规格书里面都有这一个页面这里面出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V。
常见的LVDS接口定义20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19空20空每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3-18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（5组相同阻值）30PIN双8定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 1 9：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：R B2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，15寸（含15寸）以下多为3.3V供电17（含17）以上多为5V供电。
常见LVDS 屏接口定义讲解很多初学者对于如何区分屏的接口类型很是头疼，是LVDS 屏，TTL 屏还是RS DS 屏？总是很难搞清出。
如何快速识别出液晶屏的接口类型则需要一些经历的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。
以下方法是个人认识，缺乏之处请大家谅解。
〔1〕TTL 屏接口样式：D6T 〔单6位TTL 〕：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏〔8寸，10寸，11寸，12寸〕，还有局部台式机屏15寸为41扣针接口。
S6T 〔双6位TTL 〕：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T 〔单8位TTL 〕：很少见S8T 〔双8位TTL 〕：有，很少见80扣针〔14寸，15寸〕 〔2〕LVDS 屏接口样式：D6L 〔单6位LVDS 〕：14插针，20插针，14片插，30片插〔屏显基板100欧姆电阻的数量为4个〕主要为笔记本液晶屏〔12寸，13寸，14寸，15寸〕 D8L 〔单8位LVDS 〕：20插针〔5个100欧姆〕〔15寸〕S6L 〔双6位LVDS 〕：20插针，30插针，30片插〔8个100欧姆〕〔14寸，15寸，17寸〕S8L 〔双8位LVDS 〕：30插针，30片插〔10个100欧姆电阻〕〔17寸，18寸，19寸，20寸，21寸〕 〔3〕RSDS 屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机〔15寸，17寸〕液晶屏。
上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS 的屏来解析一下，此款屏的型号为：LP141*3〔20针插接口〕屏接口定义在液晶屏的规格书里面都有这一个页面在屏的接口定义中我们看出液晶屏的供电为3.3这里面出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V。
常见LVDS屏接口定义讲解很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS 屏？总是很难搞清出。
如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。
以下方法是个人认识，不足之处请大家谅解。
（1）TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）（2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，1 9寸，20寸，21寸）（3）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS的屏来解析一下，此款屏的型号为：LP141X3（20针插接口）屏接口定义在液晶屏的规格书里面都有这一个页面这里面出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V。
常见的LVDS接口定义20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19空20空每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3-18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（5组相同阻值）30PIN双8定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 1 9：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：R B2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，15寸（含15寸）以下多为3.3V供电17（含17）以上多为5V供电。
常见LVDS屏接口定义讲解很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS 屏？总是很难搞清出。
如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。
以下方法是个人认识，不足之处请大家谅解。
（1）TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）（2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，1 9寸，20寸，21寸）（3）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS的屏来解析一下，此款屏的型号为：LP141X3（20针插接口）屏接口定义在液晶屏的规格书里面都有这一个页面这里面出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V。
常见的LVDS接口定义20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19空20空每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3-18：RO3+19：CLK1- 20：CLK1+知识点：TTL接口的屏线明显比LVDS的屏线多常见31扣41扣30+50 60扣7 0扣80扣TTL的屏也有单组数据和双组数据之分以此类推就可以了常见TTL屏线D6T（单6位TTL）：31扣针，41扣针。
TTL电平TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑“1”，0V等价于逻辑“0”，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。
TTL电平信号对于计算机处理器控制的设备内部的数据传输是很理想的，首先计算机处理器控制的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备内部的数据传输是在高速下进行的，而TTL接口的操作恰能满足这个要求。
TTL型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。
这是由于可靠性和成本两面的原因。
因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响。
数字电路中，由TTL电子元器件组成电路使用的电平。
电平是个电压范围，规定输出高电平>2.4V,输出低电平<0.4V。
在室温下，一般输出高电平是3.5V，输出低电平是0.2V。
最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。
英文全称为：transistor transistor logic“TTL集成电路的全名是晶体管-晶体管逻辑集成电路（Transistor-Transistor Lo gic),主要有54/74系列标准TTL、高速型TTL（H-TTL）、低功耗型TTL（L-TTL）、肖特基型TTL（S-TTL）、低功耗肖特基型TTL（LS-TTL）五个系列。
标准TTL输入高电平最小2V，输出高电平最小2.4V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.4V，典型值0.2V。
S-TTL输入高电平最小2V，输出高电平最小Ⅰ类2.5 V，Ⅱ、Ⅲ类2.7V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.5V。
常见LVDS屏接口定义讲解很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS 屏？总是很难搞清出。
如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。
以下方法是个人认识，不足之处请大家谅解。
（1）TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）（2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，1 9寸，20寸，21寸）（3）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS的屏来解析一下，此款屏的型号为：LP141X3（20针插接口）屏接口定义在液晶屏的规格书里面都有这一个页面这里面出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V。
常见的LVDS接口定义20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19空20空每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3-18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（5组相同阻值）30PIN双8定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 1 9：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：R B2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，15寸（含15寸）以下多为3.3V供电17（含17）以上多为5V供电。

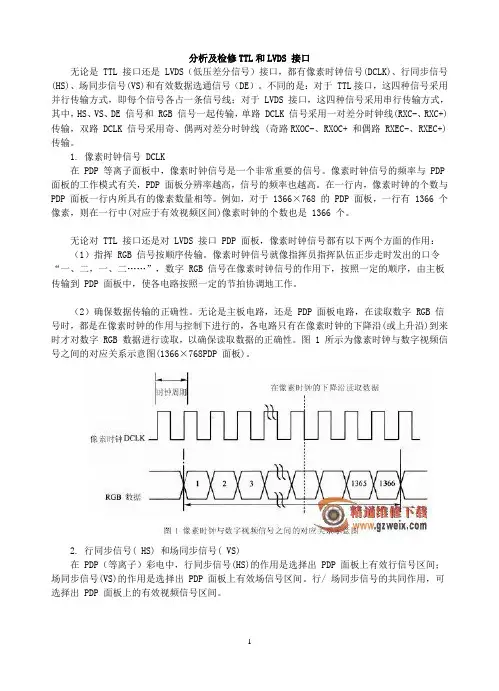

分析及检修TTL和LVDS 接口无论是 TTL 接口还是 LVDS（低压差分信号）接口，都有像素时钟信号(DCLK)、行同步信号(HS)、场同步信号(VS)和有效数据选通信号（DE）。
不同的是：对于 TTL接口，这四种信号采用并行传输方式，即每个信号各占一条信号线；对于 LVDS 接口，这四种信号采用串行传输方式，其中，HS、VS、DE 信号和 RGB 信号一起传输，单路 DCLK 信号采用一对差分时钟线(RXC-、RXC+)传输，双路 DCLK 信号采用奇、偶两对差分时钟线 (奇路RXOC-、RXOC+ 和偶路 RXEC-、RXEC+)传输。
1. 像素时钟信号 DCLK在 PDP 等离子面板中，像素时钟信号是一个非常重要的信号。
像素时钟信号的频率与 PDP 面板的工作模式有关，PDP 面板分辨率越高，信号的频率也越高。
在一行内，像素时钟的个数与PDP 面板一行内所具有的像素数量相等。
例如，对于 1366×768 的 PDP 面板，一行有 1366 个像素，则在一行中(对应于有效视频区间)像素时钟的个数也是 1366 个。
无论对 TTL 接口还是对 LVDS 接口 PDP 面板，像素时钟信号都有以下两个方面的作用：（1）指挥 RGB 信号按顺序传输。
像素时钟信号就像指挥员指挥队伍正步走时发出的口令“一、二，一、二……”，数字 RGB 信号在像素时钟信号的作用下，按照一定的顺序，由主板传输到 PDP 面板中，使各电路按照一定的节拍协调地工作。
（2）确保数据传输的正确性。
无论是主板电路，还是 PDP 面板电路，在读取数字 RGB 信号时，都是在像素时钟的作用与控制下进行的，各电路只有在像素时钟的下降沿(或上升沿)到来时才对数字 RGB 数据进行读取，以确保读取数据的正确性。
图 1 所示为像素时钟与数字视频信号之间的对应关系示意图(1366×768PDP 面板)。
2. 行同步信号( HS) 和场同步信号( VS)在 PDP（等离子）彩电中，行同步信号(HS)的作用是选择出 PDP 面板上有效行信号区间；场同步信号(VS)的作用是选择出 PDP 面板上有效场信号区间。
常见LVDS屏接口定义讲解很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS 屏？总是很难搞清出。
如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。
以下方法是个人认识，不足之处请大家谅解。
（1）TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）（2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，1 9寸，20寸，21寸）（3）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS的屏来解析一下，此款屏的型号为：LP141X3（20针插接口）屏接口定义在液晶屏的规格书里面都有这一个页面这里面出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V。
常见的LVDS接口定义20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19空20空每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3-18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（5组相同阻值）30PIN双8定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 1 9：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：R B2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，15寸（含15寸）以下多为3.3V供电17（含17）以上多为5V供电。
