影像测量仪测量毛刺及焊接熔深熔宽检验操作规范

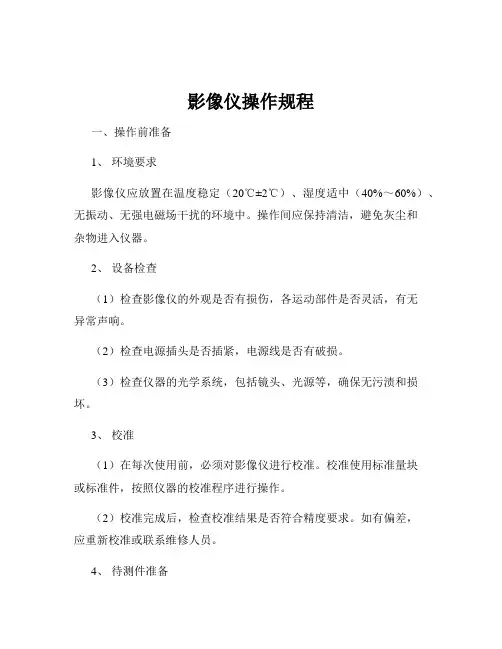

影像仪操作规程一、操作前准备1、环境要求影像仪应放置在温度稳定（20℃±2℃）、湿度适中（40%～60%）、无振动、无强电磁场干扰的环境中。

操作间应保持清洁，避免灰尘和杂物进入仪器。

2、设备检查（1）检查影像仪的外观是否有损伤，各运动部件是否灵活，有无异常声响。

（2）检查电源插头是否插紧，电源线是否有破损。

（3）检查仪器的光学系统，包括镜头、光源等，确保无污渍和损坏。

3、校准（1）在每次使用前，必须对影像仪进行校准。

校准使用标准量块或标准件，按照仪器的校准程序进行操作。

（2）校准完成后，检查校准结果是否符合精度要求。

如有偏差，应重新校准或联系维修人员。

4、待测件准备（1）对待测件进行清洁，去除表面的油污、灰尘和杂物。

（2）根据测量要求，选择合适的装夹方式，确保待测件在测量过程中稳定不动。

二、操作步骤1、开机（1）打开影像仪的电源开关，等待仪器启动完成，进入操作界面。

（2）启动计算机，打开测量软件。

2、放置待测件（1）将待测件轻轻放置在工作台上，注意避免碰撞仪器。

（2）调整待测件的位置，使其测量部位处于镜头的视野范围内。

3、选择测量项目（1）在测量软件中，根据待测件的测量要求，选择相应的测量项目，如长度、角度、直径等。

（2）设置测量参数，如测量精度、测量范围等。

4、图像对焦（1）通过调节镜头的焦距和工作距离，使待测件的图像清晰显示在屏幕上。

（2）使用自动对焦功能或手动微调，确保图像达到最佳对焦状态。

5、测量操作（1）根据选择的测量项目，使用测量软件中的测量工具，如点、线、圆、弧等，在图像上进行测量。

（2）测量时，应多点测量，取平均值，以提高测量精度。

（3）对于复杂的测量形状，可以使用软件中的拟合功能，得到更准确的测量结果。

6、数据记录与保存（1）测量完成后，测量数据会自动显示在软件界面上。

（2）将测量数据记录在测量报告中，包括测量项目、测量值、测量日期、操作人员等信息。

（3）保存测量数据和图像，以便后续查询和分析。

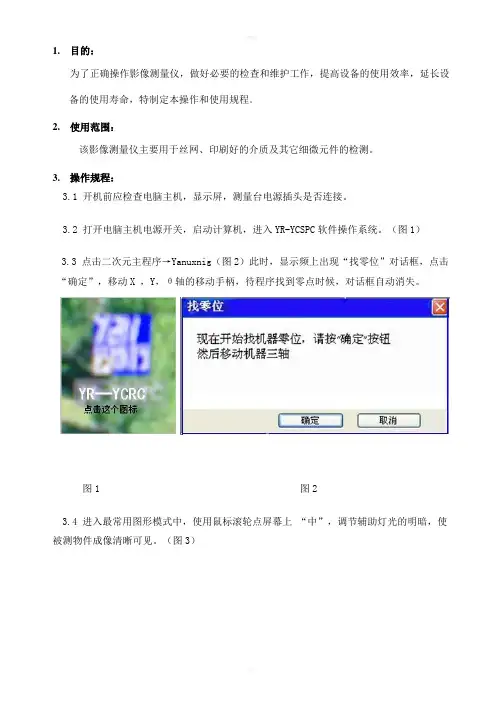

1.目的：为了正确操作影像测量仪，做好必要的检查和维护工作，提高设备的使用效率，延长设备的使用寿命，特制定本操作和使用规程。

2.使用范围：该影像测量仪主要用于丝网、印刷好的介质及其它细微元件的检测。

3.操作规程：3.1 开机前应检查电脑主机，显示屏，测量台电源插头是否连接。

3.2 打开电脑主机电源开关，启动计算机，进入YR-YCSPC软件操作系统。

（图1）3.3 点击二次元主程序→Yanuxnig（图2）此时，显示频上出现“找零位”对话框，点击“确定”，移动X ，Y，θ轴的移动手柄，待程序找到零点时候，对话框自动消失。

图1 图23.4 进入最常用图形模式中，使用鼠标滚轮点屏幕上“中”，调节辅助灯光的明暗，使被测物件成像清晰可见。

（图3）3.5 将被测物体放在玻璃载物台上，慢慢的调节X，Y，Φ三个方向轴移动手柄，让被测物件清洗稳定的呈现在相框中，（注意：请勿直接调节θ轴上面变焦摄像头（图4））。

然后选择工具栏的测量及其他工具对物件进行处理。

图 43.6 使用完毕后，关闭摄像头的辅助灯，即将“中”调到0。

退出YR-YCSPC软件操作系统，关闭计算机。

将载物玻璃台清洁干净，移动X,Y轴使载物剥离台回到初始位置。

（图5）图 54.安全注意事项：4.1 在工作台等可移动部件的运动行程上不能放置工具或其他物品，禁止将无关的重物放在设备上。

4.2 不允许随便更改影像测量仪的设定工作参数。

4.3 触摸屏应避免磁性物质接近。

4.4 不允许移动或拔除主机上的USB程序控制U盘，也不允许将外带的U盘，记忆卡等连接主机。

4.5 必须按正常开关机程序进行操作，以防测量应用程序及数据丢失。

4.6 在运行中出现某一轴运行不畅，切勿用力拽拉，检查轴上是否有杂物或其他异常，若无法正常运转，请通知设备部相关人员进行维修。

5.维护保养5.1使用时对物品应轻拿轻放，防止划画有机玻璃平台。

5.2使用影像测量仪后，必须对工作台进行清洁。

5.3移动平台的滚珠丝杆、导轨应每月加一次润滑黄油，确保移动平台正常工作。

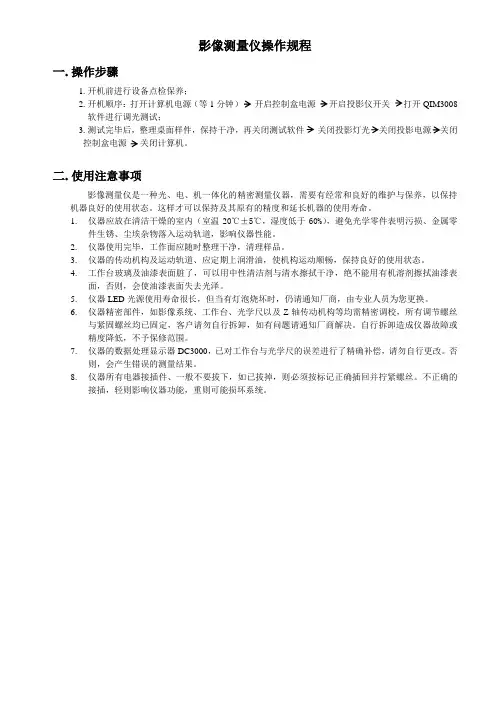

影像测量仪操作规程一.操作步骤1.开机前进行设备点检保养；2.开机顺序：打开计算机电源（等1分钟）开启控制盒电源开启投影仪开关打开QIM3008软件进行调光测试；3.测试完毕后，整理桌面样件，保持干净，再关闭测试软件关闭投影灯光关闭投影电源关闭控制盒电源关闭计算机。

二.使用注意事项影像测量仪是一种光、电、机一体化的精密测量仪器，需要有经常和良好的维护与保养，以保持机器良好的使用状态。

这样才可以保持及其原有的精度和延长机器的使用寿命。

1.仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表明污损、金属零件生锈、尘埃杂物落入运动轨道，影响仪器性能。

2.仪器使用完毕，工作面应随时整理干净，清理样品。

3.仪器的传动机构及运动轨道、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。

4.工作台玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净，绝不能用有机溶剂擦拭油漆表面，否则，会使油漆表面失去光泽。

5.仪器LED光源使用寿命很长，但当有灯泡烧坏时，仍请通知厂商，由专业人员为您更换。

6.仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校，所有调节螺丝与紧固螺丝均已固定，客户请勿自行拆卸，如有问题请通知厂商解决。

自行拆卸造成仪器故障或精度降低，不予保修范围。

7.仪器的数据处理显示器DC3000，已对工作台与光学尺的误差进行了精确补偿，请勿自行更改。

否则，会产生错误的测量结果。

8.仪器所有电器接插件、一般不要拔下，如已拔掉，则必须按标记正确插回并拧紧螺丝。

不正确的接插，轻则影响仪器功能，重则可能损坏系统。

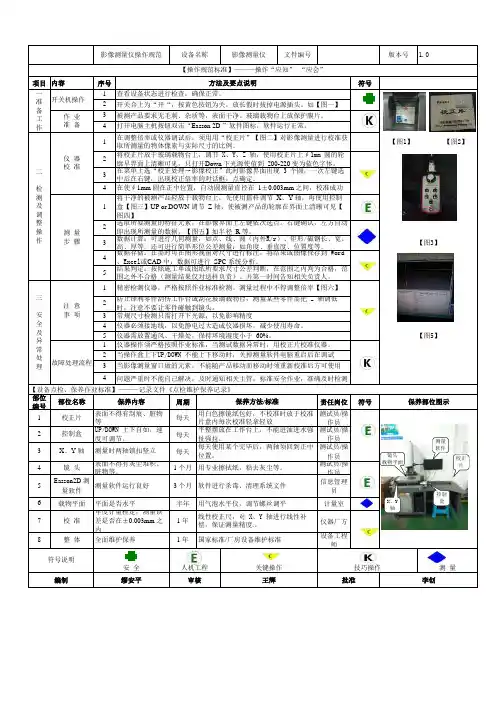

影像测量仪文件编号版本号 1.0项目序号符号1234123412345123451234部位编号周期责任岗位符号1每天测试员/操作员2每天测试员/操作员3每天测试员/操作员4 1 个月测试员/操作员5 3 个月信息管理员6半年计量室7 1 年仪器厂方81 年设备工程师测 量仪 器校 准测 量步 骤作 业准 备故障处理流程注 意事 项开关机操作整 体全面维护保养国家标准/厂房设备维护标准Easson2D 测量软件测量软件运行良好软件进行杀毒、清理系统文件载物平面平面是否水平用气泡水平仪，调节螺丝调平校 准年度计量检定，测量误差是否在±0.003mm 之内线性校正尺，对 X、Y 轴进行线性补偿，保证测量精度.。

控制盒UP/DOWN 上下自如，速度可调节。

平整摆放在工作台上，不能进油进水强扯强拉。

二检测及调整操作三安全及异常处理仪器必须接地线，以免静电过大造成仪器损坏，减少使用寿命。

数据存储：在需时可在图形视窗对尺寸进行标注，将结果或图像保存到 Word 、Excel或CAD 中，数据可进行 SPC 系统分析。

在菜单上选“校正处理→影像校正”此时影像界面出现 3 个圆，一次左键选中后在右键，出现校正倍率的对话框，点确定。

开关合上为“开“，按黄色按钮为关，放长假时拔掉电源插头。

如【图一】符号说明安 全人机工程关键操作技巧操作编制缪安平审核王辉批准李创当操作盒上下UP/DOWN 不能上下移动时，关掉测量软件电脑重启后在调试当影像测量窗口做的元素，不能随产品移动而移动时须重新校准后方可使用X 、Y 轴测量时两轴锁扣竖立每天使用某个完毕后，两轴须回到正中位置。

镜 头表面不得有灰尘堆积、脏物等。

用专业擦拭纸，粘去灰尘等。

问题严重时不能自己解决，及时通知相关主管，标准安全作业，准确及时检测【设备点检、保养作业标准】———记录文件《点检维护保养记录》部位名称保养内容保养方法/标准保养部位图示校正片表面不得有刮痕、脏物等用白色擦镜纸包好，不校准时放于校准片盒内每次校准轻拿轻放防止锋利零件刮伤工作台或刮花玻璃载物台，测量某些零件需把 Z 轴调低时，注意不要让零件碰触到镜头。

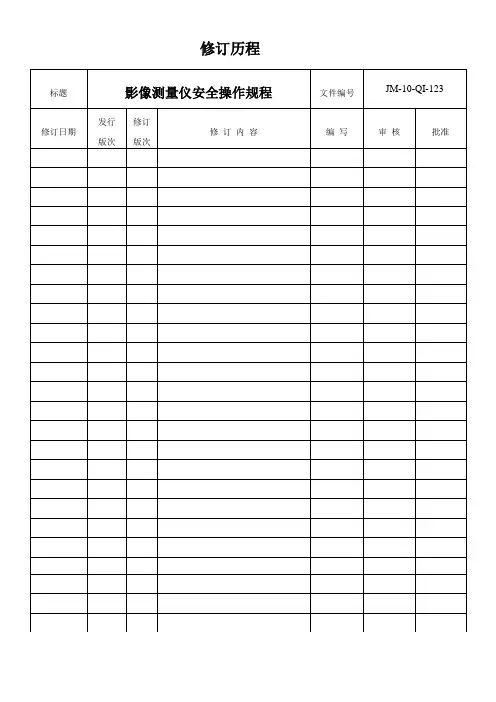

修订历程
XXXX卫浴科技有限公司
标题：
影像测量仪安全操作规程文件编号JM-10-QI-123 版次 1.0
型号规格VMA3020LCNC 发行日期2018.05.31 页次 4
1、目的：使品质检验员及生产人员熟练掌握影像测量仪的操作步骤，减少误操作，提高检测
效率
2、适用范围：本公司源兴光学自动测量仪，设备型号：VMA-3020LCNC
3、职责：
3.1仪器操作人员对仪器之操作及设备的日常保养，仪器之测试与管理
3.2 工务部负责仪器的定期保养
4、定义：无
5、工具:十字型螺丝刀、一字型螺丝刀、气枪、加油枪
6、工作程序与流程：
6.1作业前的准备:
6.1.1熟悉影像测量仪各操作机构
6.3.2用户只需按Enter键只可将当前的影像进行扫描。

(该窗口必须在焦点状态下,在焦点状
表单编号：JM110-QP-12/1.0。

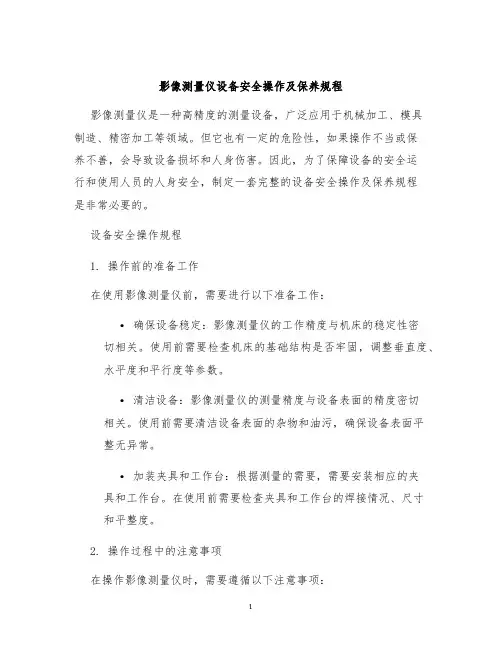

影像测量仪设备安全操作及保养规程影像测量仪是一种高精度的测量设备，广泛应用于机械加工、模具制造、精密加工等领域。

但它也有一定的危险性，如果操作不当或保养不善，会导致设备损坏和人身伤害。

因此，为了保障设备的安全运行和使用人员的人身安全，制定一套完整的设备安全操作及保养规程是非常必要的。

设备安全操作规程1. 操作前的准备工作在使用影像测量仪前，需要进行以下准备工作：•确保设备稳定：影像测量仪的工作精度与机床的稳定性密切相关。

使用前需要检查机床的基础结构是否牢固，调整垂直度、水平度和平行度等参数。

•清洁设备：影像测量仪的测量精度与设备表面的精度密切相关。

使用前需要清洁设备表面的杂物和油污，确保设备表面平整无异常。

•加装夹具和工作台：根据测量的需要，需要安装相应的夹具和工作台。

在使用前需要检查夹具和工作台的焊接情况、尺寸和平整度。

2. 操作过程中的注意事项在操作影像测量仪时，需要遵循以下注意事项：•避免碰撞：在测量过程中需要避免夹具和工作台出现碰撞或者与测量头碰撞。

因为这些碰撞会影响测量精度并可能导致设备损坏。

•不可强制移动测头：测头的移动距离需要根据测量需求进行调整，但使用者不可强行移动测头。

因为测头具有一定的限位，强行移动会导致测头损坏和设备故障。

•避免切削产生爆屑：在测量部件时，无需使用切削工具。

否则可能导致切削产生爆屑，损坏设备和材料。

3. 操作后的处理工作在使用影像测量仪后，需要进行以下处理工作：•进行数据检验：检查测量数据是否准确并有无误差。

•清洁设备：将设备、夹具和工作台清洁干净，并避免设备表面受到损坏。

•传感器保护：保护测量探针，避免弯曲和损坏。

设备保养规程影像测量仪的使用寿命和性能稳定性与其日常维护保养密切相关。

在使用前后需要注意以下保养规程：1. 日常保养•清洁设备：影像测量仪表面需要定期清洁，避免油污和杂物影响设备精度。

•添加润滑油：影像测量仪要保持常规加油，使设备工作顺畅。

•检查设备：定期检查设备和附件，确保设备和零部件没有损坏和丢失。

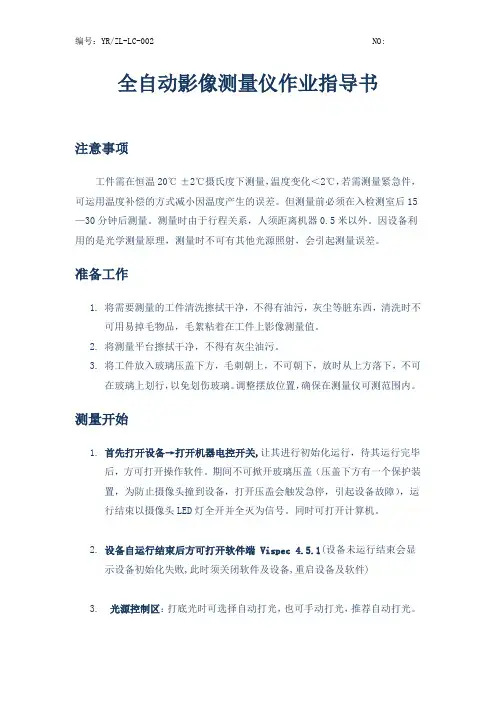

全自动影像测量仪作业指导书注意事项工件需在恒温20℃±2℃摄氏度下测量，温度变化＜2℃，若需测量紧急件，可运用温度补偿的方式减小因温度产生的误差。

但测量前必须在入检测室后15—30分钟后测量。

测量时由于行程关系，人须距离机器0.5米以外。

因设备利用的是光学测量原理，测量时不可有其他光源照射，会引起测量误差。

准备工作1.将需要测量的工件清洗擦拭干净，不得有油污，灰尘等脏东西，清洗时不可用易掉毛物品，毛絮粘着在工件上影像测量值。

2.将测量平台擦拭干净，不得有灰尘油污。

3.将工件放入玻璃压盖下方，毛刺朝上，不可朝下，放时从上方落下，不可在玻璃上划行，以免划伤玻璃。

调整摆放位置，确保在测量仪可测范围内。

测量开始1.首先打开设备→打开机器电控开关,让其进行初始化运行，待其运行完毕后，方可打开操作软件。

期间不可掀开玻璃压盖（压盖下方有一个保护装置，为防止摄像头撞到设备，打开压盖会触发急停，引起设备故障），运行结束以摄像头LED灯全开并全灭为信号。

同时可打开计算机。

2.设备自运行结束后方可打开软件端 Vispec 4.5.1(设备未运行结束会显示设备初始化失败,此时须关闭软件及设备,重启设备及软件)3.光源控制区：打底光时可选择自动打光，也可手动打光，推荐自动打光。

4.测量前须对工件进行对焦，可先手动对焦，大概清晰后再进行自动对焦。

测量界面介绍：光源控制区：几何测量区：4. 底光源（当四边方框变成蓝色时，表示选中）1.上光源(当大圆变成蓝色时，表示选中)2.同轴光（当内部小圆变成蓝色时，表示选中）3.光源亮度调节5.建立坐标系：单击第一行坐标系图标，然后单击最后一行第一个机床坐标，根据实际要建立坐标系所需的几何元素进行测量，一般常用的为点（我们常用圆的圆心）线建立坐标系，提取好基元后，再单击坐标系图标，然后单击点线建立坐标系图标，最后单击所提取的圆，直线（注意选取顺，先单击圆。

）6.几何测量步骤：选检测的基元类型→选取获得基元的方式（提取或构建）。

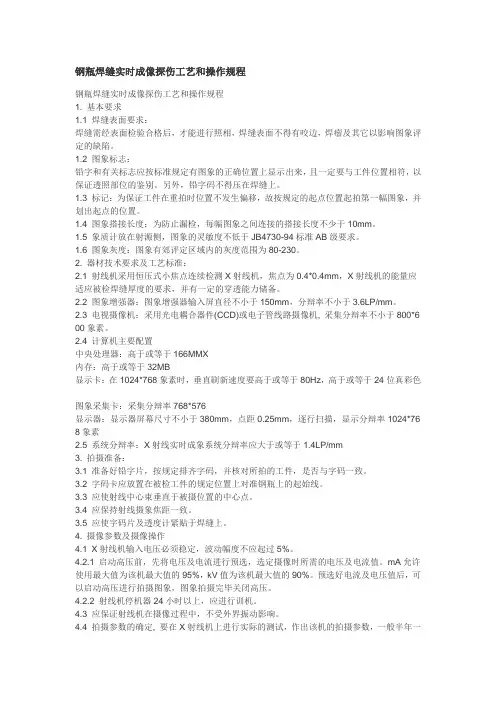

钢瓶焊缝实时成像探伤工艺和操作规程钢瓶焊缝实时成像探伤工艺和操作规程1. 基本要求1.1 焊缝表面要求：焊缝需经表面检验合格后，才能进行照相，焊缝表面不得有咬边，焊瘤及其它以影响图象评定的缺陷。

1.2 图象标志：铅字和有关标志应按标准规定有图象的正确位置上显示出来，且一定要与工件位置相符，以保证透照部位的鉴别。

另外，铅字码不得压在焊缝上。

1.3 标记：为保证工件在重拍时位置不发生偏移，故按规定的起点位置起拍第一幅图象，并划出起点的位置。

1.4 图象搭接长度：为防止漏检，每幅图象之间连接的搭接长度不少于10mm。

1.5 象质计放在射源侧，图象的灵敏度不低于JB4730-94标准AB级要求。

1.6 图象灰度：图象有郊评定区域内的灰度范围为80-230。

2. 器材技术要求及工艺标准：2.1 射线机采用恒压式小焦点连续检测X射线机，焦点为0.4*0.4mm，X射线机的能量应适应被检焊缝厚度的要求，并有一定的穿透能力储备。

2.2 图象增强器：图象增强器输入屏直径不小于150mm，分辩率不小于3.6LP/mm。

2.3 电视摄像机：采用光电耦合器件(CCD)或电子管线路摄像机, 采集分辩率不小于800*6 00象素。

2.4 计算机主要配置中央处理器：高于或等于166MMX内存：高于或等于32MB显示卡：在1024*768象素时，垂直刷新速度要高于或等于80Hz，高于或等于24位真彩色图象采集卡：采集分辩率768*576显示器：显示器屏幕尺寸不小于380mm，点距0.25mm，逐行扫描，显示分辩率1024*76 8象素2.5 系统分辩率：X射线实时成象系统分辩率应大于或等于1.4LP/mm3. 拍摄准备：3.1 准备好铅字片，按规定排齐字码，并核对所拍的工件，是否与字码一致。

3.2 字码卡应放置在被检工件的规定位置上对准钢瓶上的起始线。

3.3 应使射线中心束垂直于被摄位置的中心点。

3.4 应保持射线摄象焦距一致。

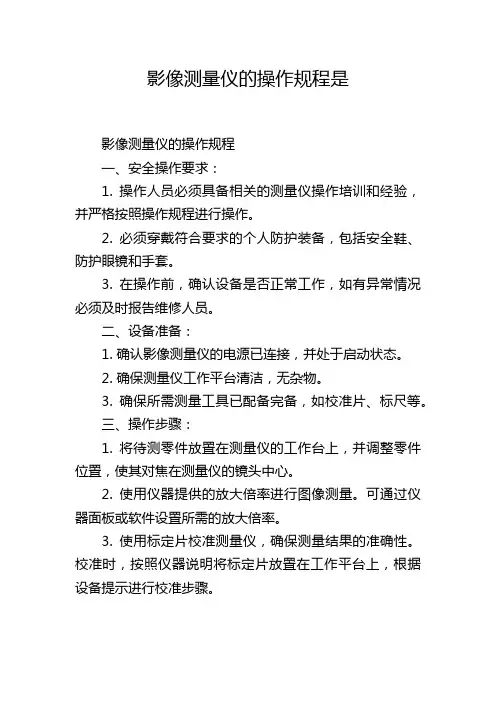

影像测量仪的操作规程是影像测量仪的操作规程一、安全操作要求：1. 操作人员必须具备相关的测量仪操作培训和经验，并严格按照操作规程进行操作。

2. 必须穿戴符合要求的个人防护装备，包括安全鞋、防护眼镜和手套。

3. 在操作前，确认设备是否正常工作，如有异常情况必须及时报告维修人员。

二、设备准备：1. 确认影像测量仪的电源已连接，并处于启动状态。

2. 确保测量仪工作平台清洁，无杂物。

3. 确保所需测量工具已配备完备，如校准片、标尺等。

三、操作步骤：1. 将待测零件放置在测量仪的工作台上，并调整零件位置，使其对焦在测量仪的镜头中心。

2. 使用仪器提供的放大倍率进行图像测量。

可通过仪器面板或软件设置所需的放大倍率。

3. 使用标定片校准测量仪，确保测量结果的准确性。

校准时，按照仪器说明将标定片放置在工作平台上，根据设备提示进行校准步骤。

4. 进行测量前，设置测量参数，如测量范围、测量深度等。

根据实际需求进行调整。

5. 使用仪器提供的测量工具，如测量针、角度测量工具等，进行具体的测量操作。

根据测量仪器的操作提示，按照步骤进行测量。

6. 测量完成后，保存测量结果。

可将结果保存在仪器的存储器中或导出到电脑等外部设备中。

7. 关闭影像测量仪前，先将设备清洁干净，并将临时使用的工具放置到指定的位置。

四、故障排除：1. 若发现测量结果与实际不符，首先检查设备是否正常工作。

确认设备无故障后，重新校准测量仪，重新进行测量操作。

2. 若影像测量仪发生故障，操作人员应立即停止使用，并及时报告维修人员进行维修。

五、维护保养：1. 定期对影像测量仪进行维护保养，包括清洁工作平台、校准仪器、调整焦距等。

2. 在设备不使用时，要进行适当的封存，避免灰尘和湿度对仪器造成损坏。

3. 定期对仪器进行保养维护，如更换灯泡、清洁镜头等。

六、注意事项：1. 操作人员在操作过程中应集中注意力，严禁操作过程中参与其他无关的行为。

2. 操作人员在操作影像测量仪时应遵守安全操作规范，禁止使用手指直接接触镜头。

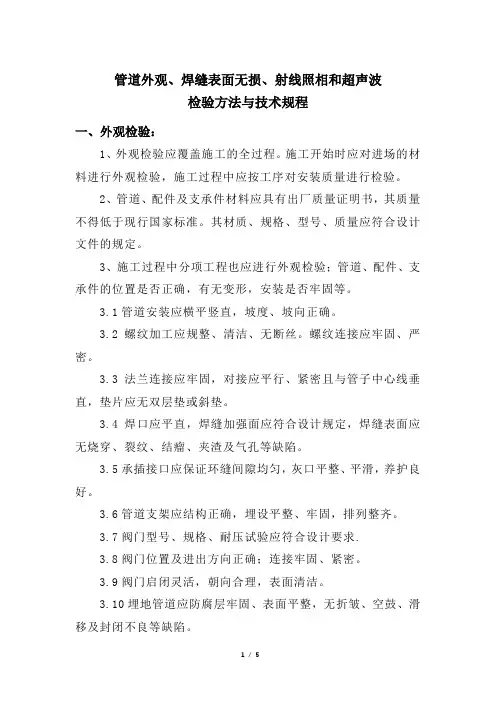

管道外观、焊缝表面无损、射线照相和超声波检验方法与技术规程一、外观检验：1、外观检验应覆盖施工的全过程。

施工开始时应对进场的材料进行外观检验，施工过程中应按工序对安装质量进行检验。

2、管道、配件及支承件材料应具有出厂质量证明书，其质量不得低于现行国家标准。

其材质、规格、型号、质量应符合设计文件的规定。

3、施工过程中分项工程也应进行外观检验；管道、配件、支承件的位置是否正确，有无变形，安装是否牢固等。

3.1管道安装应横平竖直，坡度、坡向正确。

3.2螺纹加工应规整、清洁、无断丝。

螺纹连接应牢固、严密。

3.3法兰连接应牢固，对接应平行、紧密且与管子中心线垂直，垫片应无双层垫或斜垫。

3.4焊口应平直，焊缝加强面应符合设计规定，焊缝表面应无烧穿、裂纹、结瘤、夹渣及气孔等缺陷。

3.5承插接口应保证环缝间隙均匀，灰口平整、平滑，养护良好。

3.6管道支架应结构正确，埋设平整、牢固，排列整齐。

3.7阀门型号、规格、耐压试验应符合设计要求.3.8阀门位置及进出方向正确；连接牢固、紧密。

3.9阀门启闭灵活，朝向合理，表面清洁。

3.10埋地管道应防腐层牢固、表面平整，无折皱、空鼓、滑移及封闭不良等缺陷。

3.11管道、配件、支承件的防腐油漆应附着良好，无脱皮、起泡及漏涂，且厚度均匀，色泽一致。

二、焊缝表面无损检验：1、焊缝表面应按设计文件进行磁粉或液体渗透检验。

2、对有热裂纹倾向的焊缝应在热处理后进行检验。

3、对有缺陷的焊缝，在消除缺陷后应重新进行检验，直至合格为止。

三、射线照相和超声波检验：1、检查焊缝内部质量，应进行射线照相检验或超声波检验。

2、检验焊接接头前，应按检验方法的要求，对焊接接头的表面进行相应处理。

3、焊缝外观应成型良好，宽度以每边盖过坡口边缘2mm为宜。

角焊缝的焊脚高度应符合设计文件规定，外形应平缓过渡。

4、焊接接头表面的质量应符合下列要求：4.1不得有裂纹、未熔合、气孔、夹渣、飞溅存在。

4.2设计温度低于-29℃的管道、不锈钢和淬硬倾向较大的合金钢管道焊缝表面，不得有咬边现象.4.3其他材质管道焊缝咬边深度不应大于0.5mm，连续咬边长度不应大于100mm，且焊缝两侧咬边总长不大于该焊缝全长的10％。

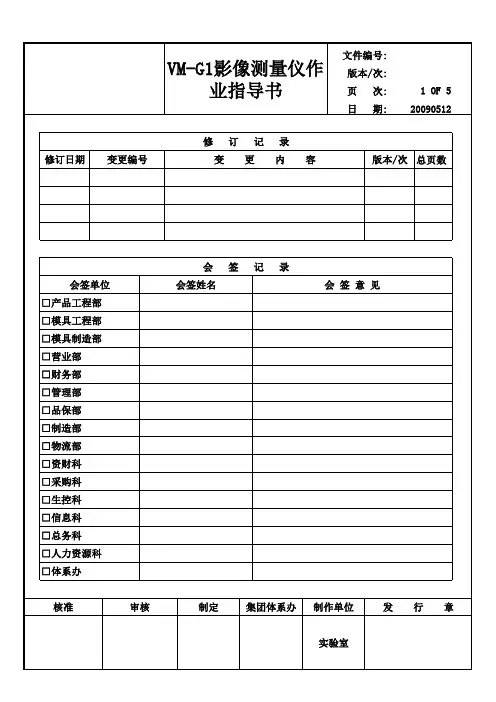

日 期:20090512一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：2.2 适用于本公司相关型号的仪器。

2.3 生产厂商：久乐行三、定义： 略四、职责：4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。

五、作业内容：5.1仪器介绍1）彩色CCD摄像机照5）焦距调节手柄2）倍数调节钮6）软件控制界面3）样品放置台7）上光镜4）Y轴转动手柄8）X轴转动手柄9）电源总开关10）光源强度调节2.1 二次元影像测量仪，设备型号：VM-G1。

1234567 8910日 期:200905125.2仪器测量方法：影响测量分为三种方式：轮廓测量，表面测量，Z轴测量。

5.2.1轮廓测量：就是测量工件的轮廓边缘，一般采用底部的轮廓光源，需要时可加表面光做辅助照明，让被测边线更加清晰，有利于测量。

5.2.2表面测量：表面测量是影响测量的主要功能，凡是能看到的物体表面圆形尺寸，在表面光源照明下，影响测量仪几乎全部能测量。

5.2.3轴测量：当配上高倍物镜、有足够瞄准与定位精度时，影响测量仪就可以作Z轴测量，如测量工件的台阶高度、暗孔深度，测量时使用表面光照明。

5.3软件的运用5.3.1打开运用软件。

5.3.2点功能：此功能用来测量点的坐标，在量测功能内选择点的功能，在工件上找到所需的点，然后按下鼠标左键，在软件内即可看到你所取的点，在结果栏位内会看到点所在的坐标。

5.3.3线功能：此功能用来测量两点之间线段的长度，在量测功能内选择线功能，在工件上找到所需的第一个点，按下鼠标左键，再在工件上找到所需第二个点，按下鼠标左键，在软件内即可看到你所取的线，在结果栏位内可看到线所在的起点、终点坐标，垂直距，水平距，长度等参数的显示。

（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.3.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。

影像仪操作规程引言概述：影像仪是一种常用于医疗、科研和工业领域的设备，用于捕捉、处理和分析图像。

为了确保影像仪的正常运行和准确的结果，操作规程是必不可少的。

本文将详细介绍影像仪的操作规程，包括设备准备、操作步骤、图像处理、结果分析和设备维护等五个部分。

一、设备准备：1.1 环境准备：确保操作环境安静、干净，避免干扰和污染对图像质量的影响。

1.2 设备检查：检查影像仪的各项功能是否正常，包括电源、光源、镜头和图像传感器等。

1.3 校准操作：根据厂家提供的操作手册，进行影像仪的校准，确保准确的图像采集和测量结果。

二、操作步骤：2.1 样品准备：根据实验要求或研究目的，准备好需要进行影像采集的样品，确保样品的完整性和适当的处理。

2.2 影像采集：将样品放置在影像仪的适当位置，并根据需要调整焦距、曝光时间和图像分辨率等参数，进行图像采集。

2.3 数据保存：采集完毕后，将图像数据保存到指定的存储介质中，确保数据的安全和可靠性。

三、图像处理：3.1 数据导入：将保存的图像数据导入到图像处理软件中，确保软件的正确安装和配置。

3.2 图像增强：根据需要，对图像进行增强处理，如调整亮度、对比度、色彩平衡和去噪等，以提高图像质量。

3.3 图像分析：利用图像处理软件提供的分析工具，对图像进行定量或定性分析，如形态学分析、颜色分析和尺寸测量等。

四、结果分析：4.1 数据解读：对经过图像处理和分析得到的结果进行解读，结合实验目的或研究问题，进行数据分析和统计。

4.2 结果展示：将分析得到的结果以图表、图像或文字的形式进行展示，以便于他人的理解和参考。

4.3 结果讨论：根据结果的特点和意义，进行结果讨论，分析可能存在的误差和改进方法，提出进一步的研究方向。

五、设备维护：5.1 清洁保养：定期清洁影像仪的镜头、传感器和其他关键部件，确保设备的正常运行和图像采集的质量。

5.2 故障排除：及时发现和解决设备故障，避免影响实验或研究的进行。

全自动影像测量仪操作规程全自动影像测量仪安全操作规程一、开机前的准备1、检查电源线、影像数据线、控制卡数据线等是否连接正常，发现问题及时处理，未经处理不得开机；2、移除仪器工作平台上所有的工件及其他物品，避免仪器开机自检时碰撞。

二、操作步骤1、打开计算机电源开关，启动Windows7操作系统；2、打开仪器电源开关，开始自检工作，自检运行结束以摄像头LED灯全开并全灭为信号；3、待自检完毕后，启动Vispec软件，输入用户名、密码，进入主界面。

（软件的默认用户名：tztek或Admin，密码为空）4、将待测工件放置在工作台上；5、移动工作平台使工件成像在可视范围内，调节光源、Z轴位置、镜头放大倍数，使图像成像清晰、大小合适；6、在软件中设置测量相关参数和显示相关参数；7、根据工件的实际形状，选用不同的测量工具进行测量；8、将测量结果输出为Word格式、Excel格式、TXT文本格式或者HTML超文本格式的报表文件，还可以保存为DXF格式的图纸文件。

9、测量完成后，先关闭软件，再关闭影像测量仪，最后关闭计算机。

关闭后盖好防尘罩。

三、安全要求和注意事项1、人员：影像测量仪为高精度仪器，操作人员需经专业培训后方可操作；2、操作：必须严格按照仪器使用说明书操作，严禁盲目操作。

仪器运行过程中，测头移动范围内禁止放置物品或倚靠仪器；3、避振：如果影像测量仪受到额外的周围振动，测量精度将会降低。

当频率小于10Hz时，周围振动的振幅不应该超过2μm（峰-峰差值）；当频率在10Hz到50Hz之间时，则加速度不应超过0.4Gal。

如果振动超过这些限制，应该采取防振措施。

4、无尘：影像测量仪构成组件应尽量保证无灰尘，虽然防尘罩对影像测量仪有一定防护作用，但仍应定期清洁；5、电源：使用90-264VAC，47-63Hz，10Amp下的稳定电源，以确保仪器正常运行；6、温度：环境温度尽量保持在20℃±1℃，过高或过低的环境温度将影响测量精度。

1.0目的：为确保仪器正常运作和精度，提高仪器的工作效率，保证其在生产运作过程中保持最佳状态，从而使其能够更快而有效地工作。

2.0范围：适用精密事业部品管人员。

3.0使用前需知：3.1影像测量仪是高精度仪器在使用中需要轻拿轻放、严禁粗暴、防止用力无穷大而造成损坏仪器精度的现象发生。

3.2未经过培训人员不得动用该仪器。

3.3本仪器由指定人员负责保养与维护。

4.0操作步骤：4.1首先检查电源及插头是否接触正常。

4.2使用前应用干净的白棉布轻擦工作台面，保持干净清洁、无尘无污渍。

4.3打开电源开关：首先打开电脑电源开关；然后打开显示器电源开关；最后打开视频电源开关。

4.4打开2D影像测量软件，打开“参数”再进行光标尺归零动作，以保证非线性补偿的数据有效。

4.5打开视频影像开关，选择合适物镜的倍率。

4.6图像综合质量调整：4.6.1利用“对焦指示器”调节图像的清晰度，将黄色方框置于黑白相间处，调节旋转长降手柄，观察图像当黄色条纹右下显示值最大时，表示此图像最清晰。

4.6.2利用光源“调节指示器”调节上、下光源色方框，置于全白相间处，调节光源控制器。

当黄条纹达到蓝色区域，表示此时为最佳测量效果，未到蓝色区域或超出蓝色区域均会对测量结果产生误差。

4.7设定比尺：4.7.1标定方法：将标准片的十字线与软件的十字线重合。

4.7.2点击图标，即得出比例尺。

4.8测量工件：4.8.1将工件表面擦干净，注意工件不能有毛刺和其它杂物，然后将工件测量面朝上轻置在工作台面上。

4.8.2测量方法：4.8.2.1先点击“自动绘测”选择自动点选直线“指定工件边界点（至少两点），右键完成，测量结果在图无数据区上显示，如需保存和打印报表可点击输出Excel报表或输出Word文档。

4.8.2.2测量圆的直径和半径：先点击自动绘测选择“自动点选画圆”指定工作边界点（至少三点）右键完成，测量结果在图无数据区，如需保存和打印报表右点击输出Excel报表或输出Word文档。

影像测量仪操作规程操作规程影像测量仪操作规程一.操作步骤1.开机前进行设备点检保养；2.开机顺序：打开计算机电源（等1分钟）开启控制盒电源开启投影仪开关打开QIM3008软件进行调光测试；3.测试完毕后，整理桌面样件，保持干净，再关闭测试软件关闭投影灯光关闭投影电源关闭控制盒电源关闭计算机。

二.使用注意事项影像测量仪是一种光、电、机一体化的精密测量仪器，需要有经常和良好的维护与保养，以保持机器良好的使用状态。

这样才可以保持及其原有的精度和延长机器的使用寿命。

1.仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表明污损、金属零件生锈、尘埃杂物落入运动轨道，影响仪器性能。

2.仪器使用完毕，工作面应随时整理干净，清理样品。

3.仪器的传动机构及运动轨道、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。

4.工作台玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净，绝不能用有机溶剂擦拭油漆表面，否则，会使油漆表面失去光泽。

5.仪器LED光源使用寿命很长，但当有灯泡烧坏时，仍请通知厂商，由专业人员为您更换。

6.仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校，所有调节螺丝与紧固螺丝均已固定，客户请勿自行拆卸，如有问题请通知厂商解决。

自行拆卸造成仪器故障或精度降低，不予保修范围。

7.仪器的数据处理显示器DC3000，已对工作台与光学尺的误差进行了精确补偿，请勿自行更改。

否则，会产生错误的测量结果。

8.仪器所有电器接插件、一般不要拔下，如已拔掉，则必须按标记正确插回并拧紧螺丝。

不正确的接插，轻则影响仪器功能，重则可能损坏系统。

影像测量仪操作规程
《影像测量仪操作规程》
一、操作前准备
1. 确保影像测量仪处于稳定位置，并且电源已连接并开启。

2. 检查测量仪的显示屏、镜头和其他部件是否干净，若有污渍应及时清洁。

3. 确保测量仪所需软件已安装并已启动。

二、基本操作
1. 打开测量仪的操作界面，输入相关参数，例如测量单位、像元大小等。

2. 将待测物件摆放在测量仪的工作台上，并校准好位置。

3. 使用测量仪镜头对准待测物件，并对焦调整到最清晰位置。

三、测量操作
1. 点击测量软件中的“测量”按钮，开始对待测物件进行影像测量。

2. 根据所需测量指标，选择测量仪中的相应功能，例如长度、面积、角度等。

3. 点击相应功能的测量按钮，测量仪将自动进行测量，显示结果并保存数据。

四、结果处理
1. 测量完成后，可将测量结果保存在电脑中，并进行数据分析。

2. 对于不符合要求的测量结果，可重新调整测量仪参数和位置，重新进行测量。

五、关机及清洁
1. 测量完成后，关闭测量仪软件，并依次关闭测量仪的电源。

2. 清洁测量仪的各部件，包括显示屏、镜头、工作台等，确保下次使用时处于良好状态。

六、安全注意事项
1. 操作人员需熟悉测量仪的使用说明书，并接受相关培训后进行操作。

2. 使用时应注意避免对镜头等部件造成物理损害。

3. 操作时需避免触碰测量仪的运动部件，以及遵守其他相关安全操作规定。

总结：《影像测量仪操作规程》是保证测量工作准确进行的重要指南，操作人员需严格遵守规程并配合实际操作，以确保测量结果的准确性和可靠性。

1 适用范围1.1本操作规范适用于动力锂离子电池极片裁切过程中极片毛刺检验和极片分切边缘露箔状态检验。

1.2本操作规范适用于动力锂离子电池焊接熔深熔宽状态检验。

2 设备、仪器及仪表2.1 影像测量仪 (图1)转轴1-调节操作台前后位置 转轴2-调节显示屏的清晰度 转轴3-调节操作台左右位置ON OFF- 红色电源开关，绿色红外线开关转动按钮-左侧轮廓光源开关；右侧表面光源开关。

3 操作规程3.1启动系统点击桌面QuickMeasuring 快捷方式，进入操作界面，如图3所示：转轴1转轴2 转轴3 ON OFF 转动按钮影像摄取窗口影像测量窗口测量工具窗口单元摘要窗口状态显示窗口图2 图3打开投影仪面电源键，按下第1个（投影仪面板左起）绿色按钮开启红外线点，转动第3个（投影仪面板左起）按钮开启轮廓光源，转动第4个（投影仪面板左起）按钮开启表面光源；3.2 毛刺取样3.2.1按工艺文件规定的抽样比例抽取生产线裁切的极片，测量模切后极片边缘毛刺取样需要取极耳间距最大间隔数模切位置的极片并且带两侧极耳；测量分切毛刺、极片分切边缘漏箔状态，极片取样长度与分切刀周长一致。

3.2.2目视检验，如果发现剪切位置明显破损、掉角、余角现象则直接判为不合格。

3.2.3将切割好的测极片试样水平放置在测量仪工作台上拉直平铺使用压块将极片压住（如图4横向毛刺测试、图5纵向毛刺测试），观察镜头倍数选择4.5，并在软件中设置相应倍数4.5。

（如图6）图4 图5倍数选择与镜头倍数一致图63.2.4横向毛刺检验3.2.4.1将用工装固定好的试样平放在投影仪托盘上（如图4），使投影灯垂直照射在试样边缘上，调整转轴1和转轴3，并配合转轴2调整，直至屏幕上能够清晰地显示试样边缘为止。

调节转轴3，沿试样边缘查看最大的毛刺点的位置。

然后停在该位置。

如同时有两个或者两个以上的毛刺无法判断哪个最大，则均进行测试，选取最大值记录，如最大值超出工艺标准要求生产人员擦拭刀具重新取样测量直至合格后方能进行生产。
