附图13：楼板后浇带模板安装做法图

6、快易收口网或锯齿板的安装；
1、锯齿板适用于厚度比较小的楼层板的后浇带收口，遇钢筋穿过位置制作成锯齿口，齿口的宽度为倍的钢筋直径，后浇带两侧锯板之间采用50×100mm@1000mm木方进行支顶。
2、收口的锯齿板在下层钢筋网片绑扎完成后进行安装，安装过程中对于齿口部位可采用钢丝网辅助进行收口。
3、采用快易收口网收口时，由于底板后浇带厚度比较厚，纵向比较长，因此在收口部位必须加设骨架，保证在混凝土浇筑过程中收口网不会在混凝土侧压力作用下被挤破。
在板底模设置清理孔。
快易收口网安装
1、沿后浇带加设Φ12@200mm钢筋骨架，厚度加设Φ12@300mm钢筋骨架。 骨架钢筋与结构钢筋通过绑扎或焊接连接，其与止水钢板采取焊接。
2、快易收口网固定于钢筋骨架上。
3、收口网相邻两块竖向和水平接缝搭接宽度不小于100mm，并且保证横平、竖向接缝结位置均设置有钢筋骨架
2、底板后浇带下人孔留设；
1、当底板厚度超过1000mm时，需要在后浇带部位留置下人孔，便于清理底板后浇带内杂物，下人孔大小设置约600mm×1000mm。
3、基础底板后浇带集水坑留设
1、基础底板施工过程，由于后浇带比较低，难免会出现积水，为便于后浇带内积的清理，在后浇带内设置集水坑，基坑坑长、宽、深可设置为500mm，一般留置在纵横后浇带交汇的部位。
后浇带施工工艺标准
施工工序
后浇带留置→后浇带保护→后浇带砼浇筑→后浇带养
施工工艺及控制要点
施工工艺
控制要点
后浇带留置
一、底板后浇带留置
1、超前止水构造止水带、钢筋、砼施工；
1、为避免基坑持续降水，增加工程成本，同时不影响后续工序的施工，在基础底板设置超前止水构造。2、构造尺寸及止水材料选用符来自图纸要求。7、止水钢板焊接

后浇带加强带施工方案1、基础及主楼后浇带施工1、后浇带留设后浇带做法详下图：地下室外墙后浇带大样图地下室顶板及楼板后浇带大样图梁后浇带大样图2、后浇带支模方法地下室筏板后浇带两侧采用快易收口网（又名免拆模板网, 见下图）分隔, 设Ф18钢筋网片支撑, 水平间距300mm, 竖向间距1800mm, 并沿后浇带走向在止水钢板以下设Ф20钢筋斜撑, 间距1000mm, 以防止砼浇筑过程中封闭后浇带的收口网鼓胀破裂。

地下室挡土墙后浇带两侧采用快易收口网分格, 墙模板采用覆膜模板和钢管支撑。

梁板后浇带模板采用钢筋网, 用短钢筋作骨架支撑, 梁内钢筋骨架固定在梁主筋上。

后浇带钢筋随同标高结构安装绑扎。

墙、梁板混凝土浇筑时, 后浇带则用快易收口网进行隔挡。

快易收口网效果展示后浇带部位的模板和脚手架必须设置单独的体系, 此部分模板和脚手架须待后浇带浇筑后强度到达设计要求时才能拆除。

3、后浇带封闭温度后浇带在浇筑混凝土两个月后封闭, 沉降后浇带在主体结构封顶后封闭。

后浇带采用强度等级高一级的微膨胀混凝土捣实, 后浇带养护时间不得少于14ｄ, 施工时应将后浇带两侧之构件妥为支撑, 封浇前必须将两侧的浆膜清理干净, 不密实的混凝土应打去, 将带内的浮渣与杂物清除, 用水冲洗后, 混凝土表面应用纯水泥浆刷浆。

锯豁口快易收口网槽型连接快易收口网上铁固定收口网的钢筋下铁快易收口网示意图4、后浇带的保护浇筑砼时候浇带保护在浇筑底板砼时, 用水冲洗后浇带内的浮浆。

底板后浇带的临时保护措施后浇带空置期间, 为防止杂物、污水进入, 采取以下封闭措施：在底板后浇带上侧砌筑砖带。

砖带与底板面转角处用1：2水泥砂浆抹成圆弧, 上部用胶合板全封闭。

回填土前混凝土墙外侧后浇带的保护措施墙体后浇带处采用砖砌挡土墙进行封闭, 形成一个对混凝土墙后浇带保护墙体后浇带内侧的保护后浇带外侧节点详图墙体后浇带内侧采用胶合板加以全封闭, 以防止杂物落入。

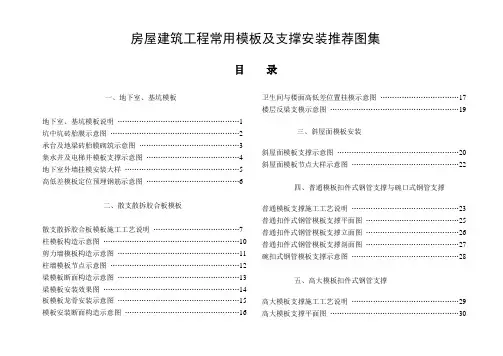

房屋建筑工程常用模板及支撑安装推荐图集
目录
一、地下室、基坑模板
地下室、基坑模板说明 ……………………………………………1 坑中坑砖胎膜示意图 ………………………………………………2 承台及地梁砖胎膜砌筑示意图 ……………………………………3 集水井及电梯井模板支撑示意图 …………………………………4 地下室外墙挂模安装大样 …………………………………………5 高低差模板定位预埋钢筋示意图 …………………………………6
2．胶合板模板的安装要求
（1）柱、墙模板安装施工应符合下列要求： 1）柱模竖向次楞布置应贯穿整根柱长，在梁柱交接处不得断开，交接处梁净高≥600mm 时，柱头位置应加设对拉螺栓。方柱四角竖向次楞木应对称对顶。 2）柱模第一道箍离柱底不应大于 150mm，最下两箍间距不应大于 500mm。当需设置穿柱对拉螺栓时，对拉螺栓沿柱高度方向的布置应与柱箍等距等量。 3）柱、墙临空面的模板面板与次楞应从楼面起向下延伸 200 mm，并在内模与楼面梁侧用 2 mm 厚双面胶带封贴。非临边柱墙根部应采用水泥砂浆进行塞 缝。 4）墙模第一道主楞离墙底不应大于 150mm，墙边第一行对拉螺栓与第二行螺栓间距不宜大于 500 mm。墙模主次楞、对拉螺栓间距应满足设计计算要求。 地下结构外墙及其他有防水要求的墙体，应采用止水型对拉螺栓。 5）穿墙对拉螺栓直径不应小于 12mm，止水螺杆应有相应的合格证。 （2）梁模板安装施工应符合下列要求： 1）梁侧模上口应设置纵向通长托木，下口应设置纵向通长夹木且不得兼做梁底模主、次楞，托木与夹木间应设置竖向立档，其间距不应大于 800mm。梁 面板的对接处应紧密。 2）高度大于 400mm 的梁，梁底模应设有主、次楞，不得随意取消次楞木而用纵向主楞木代替。
图 名 散支散拆胶合板模板施工工艺说明（三） 图 页

地下室顶板及地上楼板后浇带施工要点
工艺流程4：梳子板安装
梳子板安装示意（二）
后浇带两侧混凝土浇筑
后浇带两侧楼板底部支撑架拆除示意图后浇带两侧楼板底部支撑架拆除效
果图
：施工缝剔凿及清理
楼板后浇带施工缝剔凿
工艺流程8：楼板后浇带钢筋绑扎
施工要点：
工艺流程9：后浇带混凝土浇筑、养护
施工要点：
1）后浇带混凝土浇筑前1 小时洒水湿润表面，采用比两侧混凝土高一个等级的微膨胀混凝土进行浇筑，浇筑振捣完成后应采用压光机进行压光，确保后浇带与两侧墙面平齐；
2）根据气候条件采取不同养护措施，保证后浇带混凝土表面保湿保温。

楼板后浇带混凝土浇筑楼板后浇带覆盖养护。
