CAD绘制工艺流程图解析CAD（Computer-Aided Design）是一种利用计算机技术进行设计和绘图的工具，广泛应用于各行各业的工程项目中。
在制造业中，工艺流程图是一个重要的工具，用于描述产品的制造过程和工艺要求。
本文将解析如何利用CAD软件绘制工艺流程图。
第一步是选择合适的CAD软件。
市面上有许多CAD软件可供选择，例如AutoCAD、SolidWorks和CATIA等。
根据项目需求和个人偏好选择最适合自己的软件。
接下来，我们需要准备绘制工艺流程图所需的相关数据和文件。
这些数据可以是产品设计图纸、生产设备参数、工艺流程说明等。
确保这些数据的准确性和完整性对于绘制工艺流程图非常重要。
在CAD软件中创建一个新的绘图文件。
一般情况下，我们可以选择创建2D或3D绘图，具体根据工艺流程的复杂性来决定。
2D绘图适用于较简单的工艺流程，而3D绘图则能更清晰地展示整个流程。
利用CAD软件提供的绘图工具开始绘制工艺流程图。
根据数据和要求，我们可以使用不同的绘图功能，如直线、圆弧、矩形等。
还可以添加文本标签、符号和箭头等来说明各个工艺步骤。
在绘制过程中，我们应该注意图纸的比例和尺寸。
确保工艺流程图的大小和比例符合实际情况。
这对于后续的制造和生产非常重要。
另外，CAD软件还提供了一些高级功能来增强工艺流程图的可视化效果。
例如，我们可以使用不同颜色和线型来区分不同的工艺步骤，使整个流程更加清晰。
还可以添加阴影、渐变和测量标尺等效果，使图纸更具表现力。
完成绘制后，对工艺流程图进行审查和修改。
检查每个步骤是否准确无误，并确保图纸的一致性和完整性。
如果需要，可以与相关人员一起审查图纸，以确保工艺流程的正确性。
最后，保存和导出工艺流程图。
选择一个合适的文件格式来保存图纸，如DWG、DXF或PDF等。
根据需要，还可以将图纸导出为图片，以便在其他文档或演示中使用。
通过以上步骤，我们就成功地利用CAD软件绘制了工艺流程图。

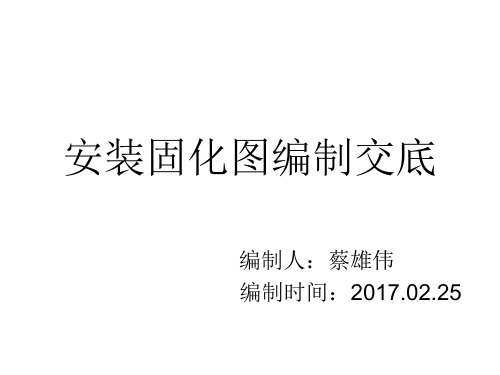

建筑工程机电安装固化图做法固化图的成因现实工程中限于设计院自身能力与设计周期短等因素的存在，设计图纸往往不能达到现场直接施工的要求，需要我们通过后期进一步润色加工，因此产生了固化图。
固化图的概念顾名思义就是将设计图纸上表达模糊或不准确的地方准确定位并固化，进而对设计蓝图进行优化与补充，并以技术核定单的形式存在下来的一份施工资料。
设计蓝图需关注的地方１.设计图纸上给排水、暖通、新风与电气等各专业图纸没有重合，导致管道走向混乱，直接影响施工。
２.安装图纸没有与建筑、结构图纸合图，导致房间内局部标高过高或过低，直接影响业主使用。
３.安装设计图纸引用的建筑图纸版本过旧，导致前期预埋报废，严重影响施工进度与成本。
４.……小贴士：通过前期初设等阶段对图纸的提前介入，减少后期固化图的难度，杜绝颠覆性意见产生。
做固化图的好处技术层面１.通过固化图可以解决设计遗留的大部问题。
２.通过固化图的梳理，让我们有针对性的解决部分技术上的要点难点。
３.站在业主与物业的角度，优化安装系统，关注业主敏感点。
４.找出建筑与设计对安装施工的影响，在合理的情况下，安排设计院调整建筑与结构设计，增强了项目各专业的配合。
５.通过户内安装图纸固化，为综合管网优化与后期的水电气设计提供了强有力的依据管理层面1.仔细完成的固化图可以将后期变更签证的产生次数控制在最低范围，提前锁定安装成本。
２.安排监理单位与施工单位一起讨论完成固化图，不仅统一了现场管理标准，也督促了监理与施工单位仔细读图，并培养其读图技巧。
３.各分包单位（空调、水电等）通过坐在一起多次讨论，加强了他们施工配合意识与成品保护意识，对后期施工工序上的管理相当有利。
４.集中对图纸清理，减少了后期甲方工程师的工作量，提高了现场管理的工作效率。
小贴士：固化图必须以技术核定单或设计变更的形式体现，这不仅让我们的工程合法化，也使我们现有的“施工图+变更结算方式”更加准确。
固化图编制步骤各位甲方工程师承担了公司赋予的多方面工作，固化图由甲方工程师亲自绘制完成是不太现实的，所以我们所做的工作是：１.确定准确、清晰的标准，并及时交底２.带领相关单位讨论３.仔细审核施工单位绘制完成的图纸４.确认后出核定单小贴士：１.当你带领各单位讨论完成一个户型固化图后，可以让监理或总包单位牵头讨论其它户型，并旁听，这样可以快速发现大家对标准和图纸的熟悉程度。
装配式建筑施工中的施工工艺流程图制作方法一、引言装配式建筑是指在工厂生产组装好，再进行运输和现场组装的建筑方式。
随着人们对高质量、绿色环保建筑需求的增加，装配式建筑在近年来得到了广泛应用。
为了确保施工过程顺利进行，施工工艺流程图成为必不可少的参考工具。
本文将介绍装配式建筑施工中的施工工艺流程图制作方法。
二、准备阶段1. 收集资料：首先，收集与安装对象有关的所有技术资料和设计文件，包括设计图纸、方案报告等。
2. 研究关键节点：分析设计文件中的关键节点，并确定每个节点的施工要点、顺序和重要参数。
三、制作施工流程图1. 绘制基础图纸：根据已有设计图纸，将其转化为适合施工操作的基础图纸。
2. 设计主干道路：将建筑物主干道路标识在基础图上，并确定临时设备摆放位置。
3. 划定区域：根据施工需要，在基础图上划定不同区域，如立柱区、楼板区等，并标注每个区域的施工要求和顺序。
4. 绘制节点图：根据之前确定的关键节点，绘制详细的节点图，包括每个环节所需材料、设备和人员。
5. 标记施工流程：在基础图上使用箭头或其他符号表明施工顺序，并注明每个步骤所需时间。
四、优化施工流程1. 分析施工过程：对施工流程图进行全面分析，识别存在的问题与瓶颈。
2. 修改设计文件：根据分析结果，如需要修改已有设计文件中的不合理部分，以优化施工流程。
3. 评估风险和安全性：对各个施工节点进行风险评估，并在流程图中标注相关注意事项和安全措施。
五、审查与验证1. 内部审查：将制作好的施工流程图交由内部专业人员进行审查和确认，确保准确无误。
2. 验证实践可行性：将流程图应用于实际装配式建筑项目中，在实践中检验其可行性，并根据反馈调整优化。
六、结果输出1. 施工手册：基于制作好的施工流程图编写详细的施工手册，包括每个施工步骤和要求。
2. 培训教材：根据施工手册，制作培训教材，用于培训相关人员。
七、总结装配式建筑施工中的施工工艺流程图制作是确保工程质量和进度的关键环节。

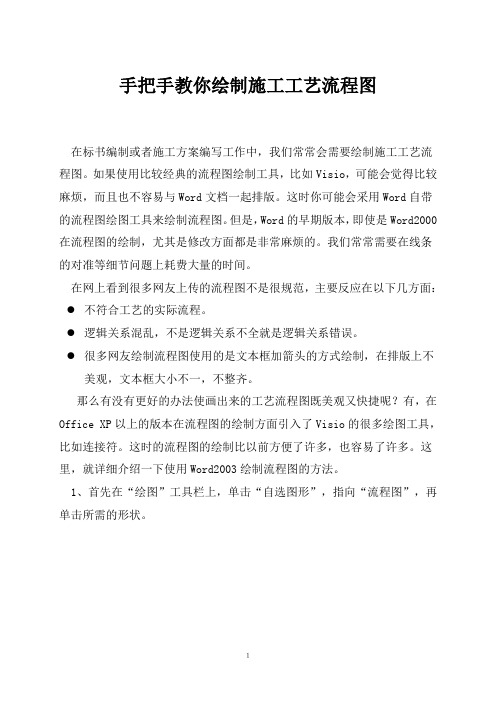

手把手教你绘制施工工艺流程图在标书编制或者施工方案编写工作中，我们常常会需要绘制施工工艺流程图。
